1 Datorn en översikt Användarhandbok

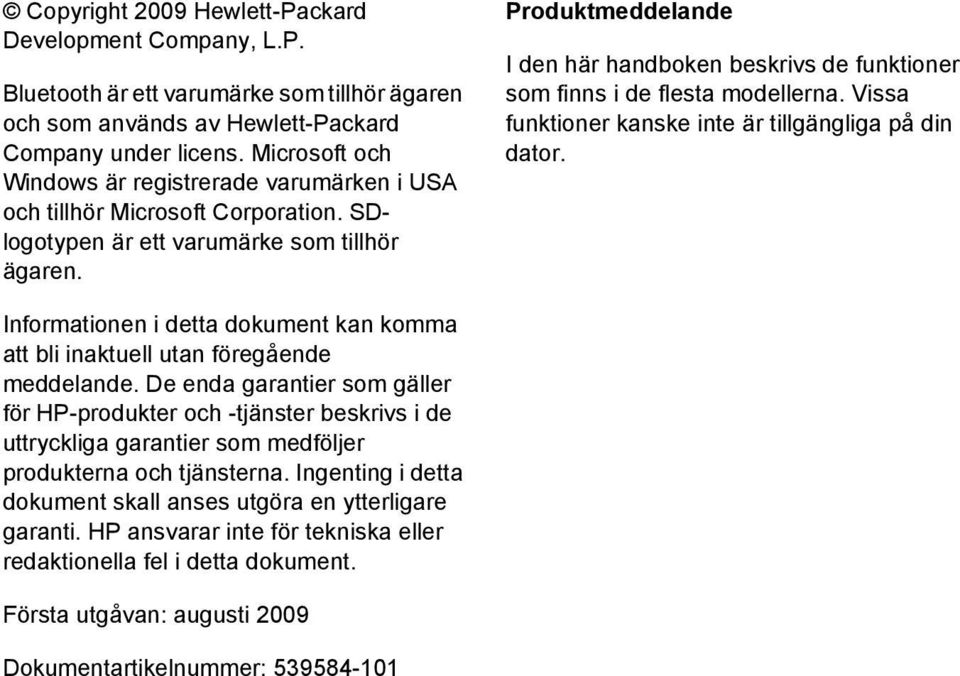

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett-Packard Company under licens. Microsoft och Windows är registrerade varumärken i USA och tillhör Microsoft Corporation. SDlogotypen är ett varumärke som tillhör ägaren. Produktmeddelande I den här handboken beskrivs de funktioner som finns i de flesta modellerna. Vissa funktioner kanske inte är tillgängliga på din dator. Informationen i detta dokument kan komma att bli inaktuell utan föregående meddelande. De enda garantier som gäller för HP-produkter och -tjänster beskrivs i de uttryckliga garantier som medföljer produkterna och tjänsterna. Ingenting i detta dokument skall anses utgöra en ytterligare garanti. HP ansvarar inte för tekniska eller redaktionella fel i detta dokument. Första utgåvan: augusti 2009 Dokumentartikelnummer:

3 Säkerhetsinformation VARNING: För att minska risken för värmerelaterade skador eller överhettning av datorn bör du inte placera datorn direkt i knät eller blockera datorns luftventiler. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, mattor eller klädesplagg blockerar luftflödet. Låt inte heller nätadaptern komma i kontakt med huden eller någon mjuk yta, t ex kuddar, mattor eller klädesplagg, under drift. Yttemperaturen på de delar av datorn och nätadaptern som är åtkomliga för användaren följer de temperaturgränser som har definierats av International Standard for Safety of Information Technology Equipment (IEC 60950). iii

4 iv Säkerhetsinformation

5 Innehåll 1 Identifiera maskinvara 2 Komponenter Komponenter på ovansidan... 2 Styrplatta... 2 Lampor... 3 Knappar och fingeravtrycksläsare (endast vissa modeller)... 4 Tangenter... 6 Komponenter på framsidan... 7 Komponenter på baksidan... 8 Komponenter på höger sida... 8 Komponenter på vänster sida... 9 Komponenter på undersidan Bildskärmskomponenter Trådlösa antenner (endast vissa modeller) Ytterligare maskinvarukomponenter Etiketter Index v

6 vi

7 1 Identifiera maskinvara Så här visar du en lista över den maskinvara som finns installerad i datorn: Välj Start > Kontrollpanelen > System och säkerhet. Klicka sedan på Enhetshanteraren i avsnittet System. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! Windows innehåller säkerhetsfunktionen Kontroll av användarkonto (UAC). Du kan bli ombedd att ge tillåtelse eller ange lösenord för uppgifter som installation av program, köra verktyg eller ändra Windows-inställningar. Mer information finns i Hjälp och support. 1

8 2 Komponenter Komponenter på ovansidan Styrplatta Komponent (1) Styrplattans lampa Vit: Styrplattan är aktiverad. Gulbrun: Styrplattan är avstängd. (2) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (4) Styrplattans på/av-knapp Aktiverar/stänger av styrplattan. (5) Styrplattans rullningsområde För rullning uppåt och nedåt. (6) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa eller ändra pekdonens inställningar väljer du Start > Enheter och skrivare. Högerklicka sedan på den enhet som representerar din dator, och välj Musinställningar. 2 Kapitel 2 Komponenter

9 Lampor Komponent (1) Caps lock-lampa Tänd: Caps lock är aktiverat. (2) Strömlampor (2)* Tänd: Datorn är påslagen. Blinkande: Datorn är i strömsparläge. Släckt: Datorn är avstängd eller i viloläge. (3) Lampa för avstängt ljud Vit: Datorljudet är påslaget. Gulbrun: Datorljudet är avstängt. (4) Lampa för sänkt ljud Tänd: Volymens rullningszon används för att sänka högtalarvolymen. (5) Lampa för höjt ljud Tänd: Volymens rullningszon används för att höja högtalarvolymen. (6) Lampa för trådlöst Tänd: En inbyggd trådlös enhet, till exempel en enhet för trådlöst lokalt nätverk (WLAN) och/eller en Bluetooth -enhet, är på. Släckt: Alla trådlösa enheter är avstängda. (7) Num lock-lampa Det inbyggda numeriska tangentbordet eller Num lock på ett extra anslutet numeriskt tangentbord har aktiverats. Komponenter på ovansidan 3

10 Komponent (8) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (9) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP ProtectSmart Hard Drive Protection har temporärt parkerat hårddisken. *De två strömlamporna visar samma information. Lampan till strömknappen syns bara när datorn är öppen. Strömlampan på datorns framsida syns både när datorn är öppen och när den är stängd. Knappar och fingeravtrycksläsare (endast vissa modeller) Komponent (1) Strömknapp* När datorn är avstängd sätter du på datorn genom att trycka på knappen. När datorn är påslagen aktiverar du strömsparläget genom en snabb tryckning på knappen. När datorn är i strömsparläget avslutar du detta genom en snabb tryckning på knappen. När datorn är i viloläge avslutar du detta genom en snabb tryckning på knappen. 4 Kapitel 2 Komponenter

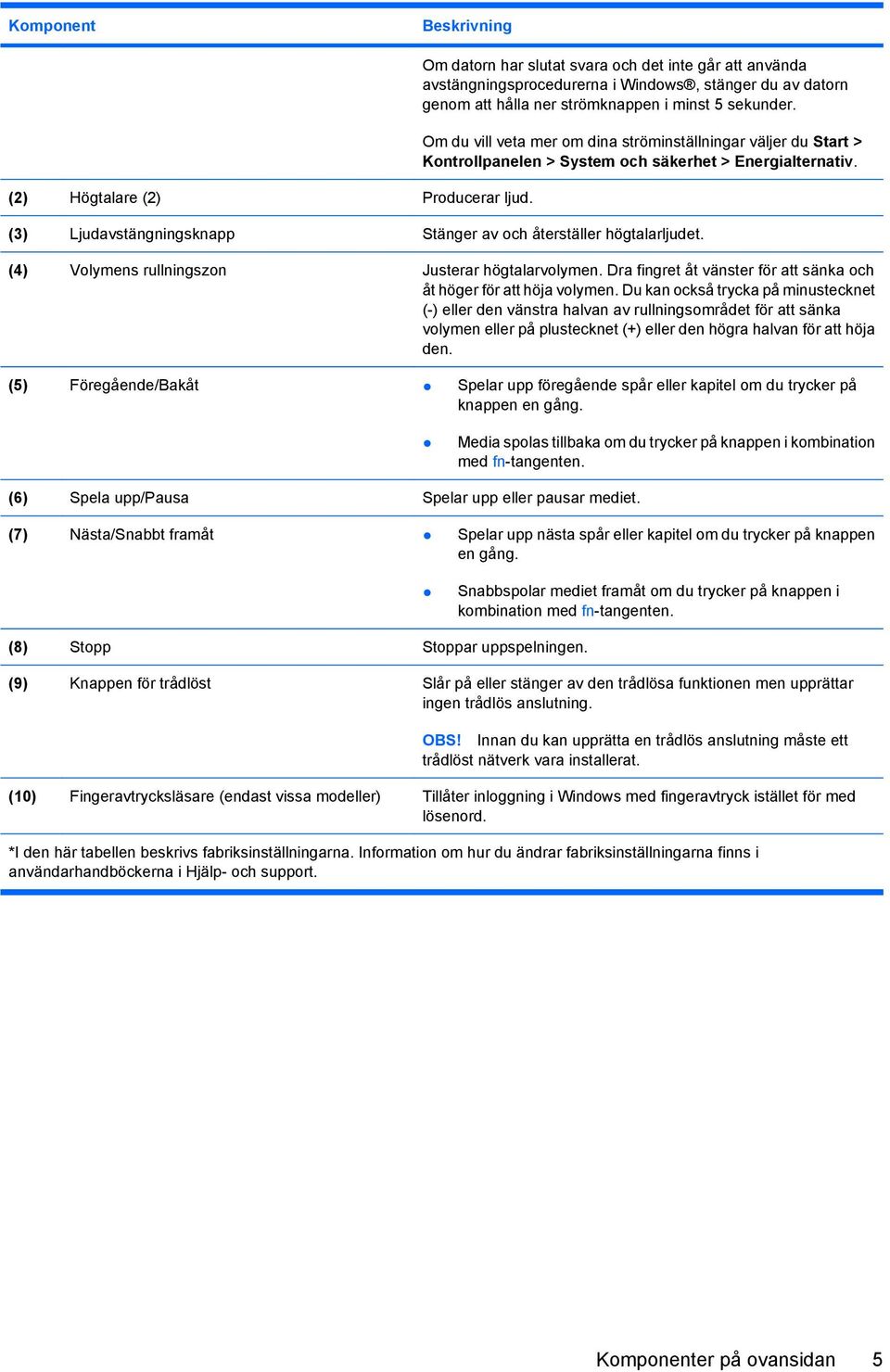

11 Komponent (2) Högtalare (2) Producerar ljud. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Windows, stänger du av datorn genom att hålla ner strömknappen i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och säkerhet > Energialternativ. (3) Ljudavstängningsknapp Stänger av och återställer högtalarljudet. (4) Volymens rullningszon Justerar högtalarvolymen. Dra fingret åt vänster för att sänka och åt höger för att höja volymen. Du kan också trycka på minustecknet (-) eller den vänstra halvan av rullningsområdet för att sänka volymen eller på plustecknet (+) eller den högra halvan för att höja den. (5) Föregående/Bakåt Spelar upp föregående spår eller kapitel om du trycker på knappen en gång. Media spolas tillbaka om du trycker på knappen i kombination med fn-tangenten. (6) Spela upp/pausa Spelar upp eller pausar mediet. (7) Nästa/Snabbt framåt Spelar upp nästa spår eller kapitel om du trycker på knappen en gång. Snabbspolar mediet framåt om du trycker på knappen i kombination med fn-tangenten. (8) Stopp Stoppar uppspelningen. (9) Knappen för trådlöst Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (10) Fingeravtrycksläsare (endast vissa modeller) Tillåter inloggning i Windows med fingeravtryck istället för med lösenord. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. Komponenter på ovansidan 5

12 Tangenter Komponent (1) esc-tangent Visar systeminformation när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbyggda numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. 6 Kapitel 2 Komponenter

13 Komponenter på framsidan Komponent (1) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i strömsparläge. Släckt: Datorn är avstängd eller i viloläge. (2) Batterilampa Tänd: Ett batteri laddas. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla har nått låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan att blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (3) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP ProtectSmart Hard Drive Protection har temporärt parkerat hårddisken. (4) Extern IR-lins Tar emot en signal från fjärrkontrollen. (5) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon (extra tillbehör). (6) Jack för ljudutgång (hörlurar) (2) Producerar ljud när det är anslutet till stereohögtalare, hörlurar, öronsnäckor, headset (extra tillbehör) eller en TV-ljudingång. OBS! I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och support. Komponenter på framsidan 7

14 Komponenter på baksidan Komponent Ventil Aktiverar luftflöde som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. Komponenter på höger sida Komponent (1) Optisk enhet Läser optiska skivor och (på vissa modeller) skriver även till optiska skivor. (2) Lampa för optisk enhet Blinkande: Den optiska enheten används. (3) USB-portar (2) Ansluter extra USB-enheter. (4) Antenn-/kabeljack för TV (endast vissa modeller) För anslutning av en TV-antenn, digital kabelenhet eller satellitmottagare som tar emot vanliga eller HD-upplösta TVsändningar. (5) RJ-11-jack (modem) (endast vissa modeller) Ansluter en modemkabel. (6) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. (7) Nätadapterlampa Tänd: Datorn är ansluten till elnätet. Släckt: Datorn är inte ansluten till elnätet. (8) Strömuttag Ansluter en nätadapter. 8 Kapitel 2 Komponenter

15 Komponenter på vänster sida Komponent (1) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. (2) Expansionsport 3 Ansluter datorn till en extra dockningsenhet eller expansionsprodukt. (3) RJ-45-jack (nätverk) Ansluter en nätverkskabel. OBS! Datorn har bara en expansionsport. Begreppet expansionsport 3 beskriver typen av expansionsport. (4) HDMI-port Ansluter datorn till en extra ljud- eller videoenhet såsom HDTV eller någon annan kompatibel digital- eller ljudkomponent. (5) esata/usb-port (endast vissa modeller) Ansluter en extra esata-komponent med höga prestanda, t ex en extern esata-hårddisk, eller ansluter en extra USB-enhet. (6) USB-port Ansluter en extra USB-enhet. OBS! Beroende på vilken datormodell du använder kan datorn endast ha en USB-port. (7) 1394-port (endast vissa modeller) Ansluter en IEEE eller 1394a-enhet, t.ex. en videokamera. (8) Lampa för digitalmedieplats Tänd: Ett digitalt kort används av datorn. (9) Digitalmedieplats Stöder följande format för extra digitalkort: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital-minneskort (SD) SDHC-minneskort (Secure Digital High Capacity) xd-picture-kort (XD) xd-picture-kort (XD) typ H xd-picture-kort (XD) typ M (10) ExpressCard-kortplats Stöder ExpressCard/54-kort (extra tillbehör). Komponenter på vänster sida 9

16 Komponenter på undersidan Komponent (1) Batteriplats Rymmer batteriet. (2) Batteriets frigöringsspärr Frigör batteriet från batteriplatsen. (3) Ventiler (9) Släpper in luft som kyler av interna komponenter. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (4) Sekundär hårddiskplats Plats för en extra, sekundär hårddisk. (5) Inbyggd bashögtalare Innehåller bashögtalaren. (6) Primärt hårddiskfack Rymmer den primära hårddisken, minnesmodulplatserna och WLAN-modulen (endast vissa modeller). VIKTIGT: För att förhindra att systemet inte svarar ska du endast byta ut den trådlösa modulen mot en trådlös modul som är godkänd för användning i datorn av den myndighet som reglerar bestämmelserna kring trådlösa enheter i ditt land eller din region. Om du byter ut modulen och sedan får ett varningsmeddelande, ta då bort modulen och kontakta teknisk support via Hjälp och support. 10 Kapitel 2 Komponenter

17 Bildskärmskomponenter Komponent (1) Intern skärmströmbrytare Stänger av skärmen och aktiverar strömsparläget om bildskärmen stängs medan strömmen är på. (2) Interna mikrofoner (2) Spelar in ljud. (3) Webbkameralampa Tänd: Webbkameran används. (4) Webbkamera Spelar in ljud och video och tar stillbilder. Bildskärmskomponenter 11

18 Trådlösa antenner (endast vissa modeller) På vissa datormodeller finns det minst 2 antenner som sänder och tar emot signaler från en eller flera trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter finns i det avsnitt i Säkerhet, föreskrifter och miljö som gäller för ditt land. Dessa föreskrifter finns i Hjälp och support. 12 Kapitel 2 Komponenter

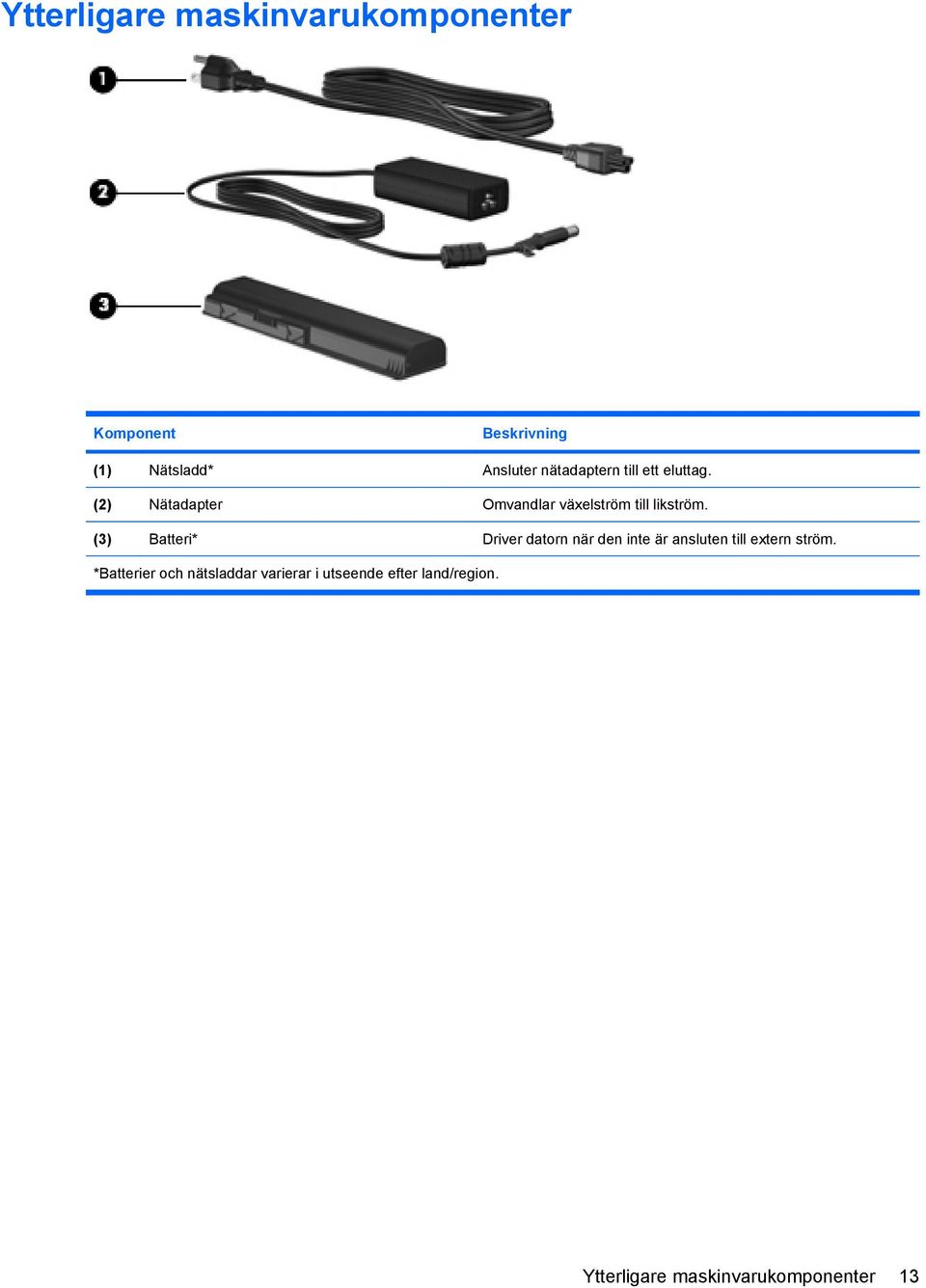

19 Ytterligare maskinvarukomponenter Komponent (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) Nätadapter Omvandlar växelström till likström. (3) Batteri* Driver datorn när den inte är ansluten till extern ström. *Batterier och nätsladdar varierar i utseende efter land/region. Ytterligare maskinvarukomponenter 13

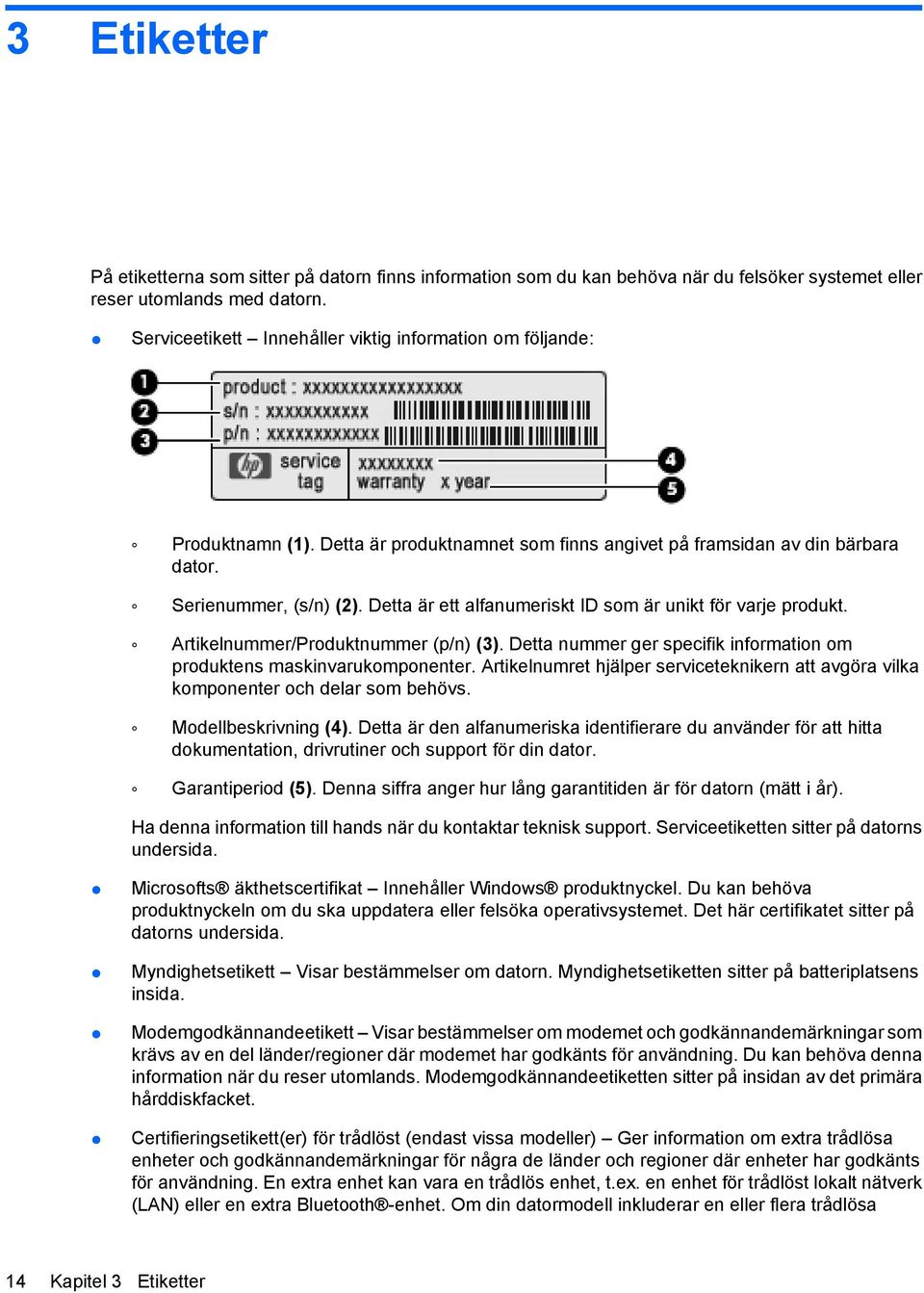

20 3 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Innehåller viktig information om följande: Produktnamn (1). Detta är produktnamnet som finns angivet på framsidan av din bärbara dator. Serienummer, (s/n) (2). Detta är ett alfanumeriskt ID som är unikt för varje produkt. Artikelnummer/Produktnummer (p/n) (3). Detta nummer ger specifik information om produktens maskinvarukomponenter. Artikelnumret hjälper serviceteknikern att avgöra vilka komponenter och delar som behövs. Modellbeskrivning (4). Detta är den alfanumeriska identifierare du använder för att hitta dokumentation, drivrutiner och support för din dator. Garantiperiod (5). Denna siffra anger hur lång garantitiden är för datorn (mätt i år). Ha denna information till hands när du kontaktar teknisk support. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Windows produktnyckel. Du kan behöva produktnyckeln om du ska uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter på batteriplatsens insida. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på insidan av det primära hårddiskfacket. Certifieringsetikett(er) för trådlöst (endast vissa modeller) Ger information om extra trådlösa enheter och godkännandemärkningar för några de länder och regioner där enheter har godkänts för användning. En extra enhet kan vara en trådlös enhet, t.ex. en enhet för trådlöst lokalt nätverk (LAN) eller en extra Bluetooth -enhet. Om din datormodell inkluderar en eller flera trådlösa 14 Kapitel 3 Etiketter

21 enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter inuti det primära hårddiskfacket. SIM-etikett (subscriber identity module) (endast vissa modeller) Anger SIM-modulens ICCID (Integrated Circuit Card Identifier). Etiketten finns inuti batteriplatsen. Serienummeretikett för HP-modulen för mobilt bredband (endast vissa modeller) Anger serienumret för HP-modulen. Etiketten finns inuti batteriplatsen. 15

22 Index Symboler/nummer 1394-port, identifiera 9 A antenn-/kabeljack för TV, identifiera 8 antenner 12 B batteri, identifiera 13 batteriets frigöringsspärr, identifiera 10 batterilampa, identifiera 4, 7 batteriplats 14 batteriplats, identifiera 10 bildskärmsport, extern 9 Bluetooth-etikett 15 C caps lock-lampa, identifiera 3 certifieringsetikett för trådlöst 15 D digitalmedieplats, identifiera 9 E enhetslampa, identifiera 4, 7 esata/usb-port, identifiera 9 esc-tangent, identifiera 6 etiketter bestämmelser 14 Bluetooth 15 certifiering för trådlöst 15 HP Mobile Broadband, modul 15 modemgodkännande 14 serviceetikett 14 SIM 15 WLAN 15 äkthetsbevis från Microsoft 14 expansionsport, identifiera 9 ExpressCard-plats, identifiera 9 F fack minnesmodul 10 fingeravtrycksläsare, identifiera 5 fn-tangent, identifiera 6 funktionstangenter, identifiera 6 föregående/spola tillbaka, identifiera knapp 5 föreskrifter certifieringsetiketter för trådlöst 15 myndighetsetikett 14 typgodkännandeetikett 14 H HDMI-port, identifiera 9 högtalare, identifiera 5 I IEEE 1394-port, identifiera 9 interna mikrofoner, identifiera 11 IR-lins, identifiera 7 J jack ljudingång (mikrofon) 7 ljudutgång (hörlurar) 7 RJ-11 (modem) 8 RJ-45 (nätverk) 9 TV-antenn/kabel 8 jack för hörlurar (ljudutgång) 7 jack för ljudingång (mikrofon), identifiera 7 jack för ljudutgång (hörlurar), identifiera 7 K knappar avstängt ljud 5 föregående/spola tillbaka 5 nästa/spola framåt 5 spela upp/pausa 5 stopp 5 ström 4 styrplatta 2 styrplatta på/av 2 trådlöst 5 knapp för trådlös funktion, identifiera 5 komponenter baksidan 8 bildskärm 11 extra maskinvara 13 framsidan 7 höger sida 8 ovansidan 2 undersidan 10 vänster sida 9 L lampa för avstängt ljud, identifiera 3 lampa för digitalmedieplats, identifiera 9 lampa för höjt ljud, identifiera 3 lampa för inbyggd webbkamera, identifiera 11 lampa för sänkt ljud, identifiera 3 lampa för trådlöst, identifiera 3 lampor avstängt ljud 3 batteri 4, 7 caps lock 3 digitalmedieplats 9 enhet 4, 7 num lock 3 16 Index

23 ström 3, 7 styrplatta 2 stäng av 3 trådlöst 3 webbkamera 11 volymhöjning 3 volymsänkning 3 ljudavstängningsknapp, identifiera 5 M medieaktivitetsknappar, identifiera 5 mikrofonjack (ljudingång) 7 minnesmodulfack, identifiera 10 N numeriska tangenter, identifiera 6 num lock-lampa, identifiera 3 nästa/spola framåt, identifiera knapp 5 nätadapter, identifiera 13 nätsladd, identifiera 13 O operativsystem produktnyckel 14 äkthetsbevisetikett från Microsoft 14 optisk enhet, identifiera 8 P platser batteri 10, 14 digitalt medium 9 ExpressCard 9 primär hårddisk 10 sekundär hårddisk 10 säkerhetskabel 8 plats för säkerhetskabel, identifiera 8 portar esata/usb 9 expansion 9 extern bildskärm 9 HDMI 9 USB 8, 9 port för extern bildskärm, identifiera 9 primärt hårddiskfack, identifiera 10 produktnamn och nummer, dator 14 produktnyckel 14 programtangent, Windows 6 R resa med datorn certifieringsetiketter för trådlöst 15 typgodkännandeetikett 14 RJ-11-jack (modem), identifiera 8 RJ-45-jack (nätverk), identifiera 9 rullningszoner, styrplatta 2 S sekundär hårddiskplats, identifiera 10 serienummer, dator 14 serienummeretikett för HP-modul för mobilt bredband 15 serviceetikett 14 SIM-etikett 15 spela upp/pausa, identifiera knapp 5 spärr batterifrigöring 10 stoppknapp, identifiera 5 strömkabel 13 strömknapp, identifiera 4 strömlampor, identifiera 3, 7 strömuttag, identifiera 8 styrplatta identifiera 2 knappar 2 rullningszoner 2 styrplattans lampa, identifiera 2 styrplattans på/av-knapp 2 T tangenter esc 6 fn 6 funktion 6 numeriskt tangentbord 6 Windows-logotyp 6 Windows-program 6 trådlösa antenner 12 typgodkännandeetikett 14 U USB-portar, identifiera 8, 9 uttag, ström 8 V ventil, identifiera 8, 10 volymens rullningsområde, identifiera 5 W webbkamera, identifiera 11 Windows logotyptangent, identifiera 6 Windows programtangent, identifiera 6 WLAN-enhet 15 WLAN-etikett 15 WLAN-modul 10 Ä äkthetsbevisetikett 14 äkthetsbevisetikett från Microsoft 14 Index 17
