1 SE Installationsanvisning deviflex dricksvattenkabel deviflex värmekabel ca. 9 W/m för invändig montering i dricksvattenrör och för frostskydd av rör

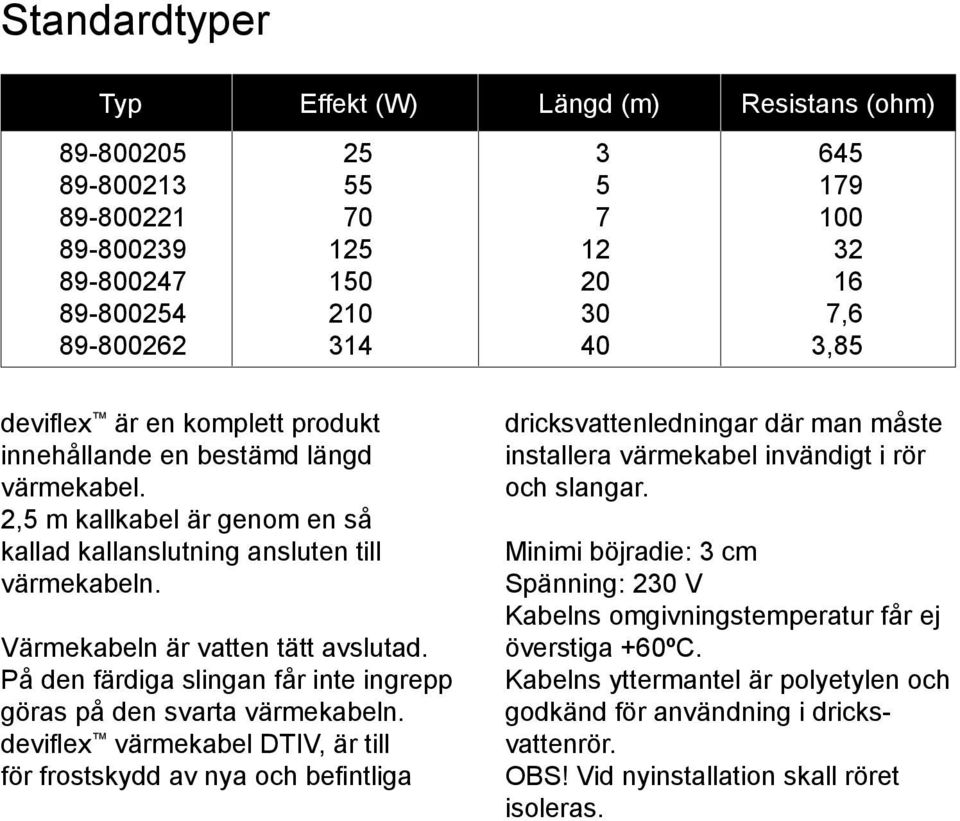

3 Standardtyper Typ Effekt (W) Längd (m) Resistans (ohm) ,6 3,85 deviflex är en komplett produkt innehållande en bestämd längd värmekabel. 2,5 m kallkabel är genom en så kallad kallanslutning ansluten till värmekabeln. Värmekabeln är vatten tätt avslutad. På den färdiga slingan får inte ingrepp göras på den svarta värmekabeln. deviflex värmekabel DTIV, är till för frostskydd av nya och befintliga dricksvattenledningar där man måste installera värmekabel invändigt i rör och slangar. Minimi böjradie: 3 cm Spänning: 230 V Kabelns omgivningstemperatur får ej överstiga +60ºC. Kabelns yttermantel är polyetylen och godkänd för användning i dricksvattenrör. OBS! Vid nyinstallation skall röret isoleras.

På den färdiga slingan får inte ingrepp göras på den svarta värmekabeln.

4 1" rörgenomföring (yttergänga) motståndstråd jordskærm PEX-isolering Reurledare PVC-fyllnad Polyetylenmantel 3 x 1,5 Polyetylenmantel Ø = 7,0 mm 2500 mm 85 mm längd - se tabell ovan

5 deviflex dricksvattenkabelns installationsanvisning Anläggningen skall utföras av behörig elinstallatör i överensstemmelse med de allmänna säkerhetsföreskrifterna 110. På ritningarna bör framgå kabeltyp och ställe där kabeln skall monteras. Dricksvattenkabelns skärm får ej brukas som returledare. Till värmekabelns gruppledning får ej anslutas annan belastning. Värmekabelinstallationen bör kunna avskiljas allpoligt med gemensam strömställare eller med en gruppströmställare. Brytningen kan även ske med en kontaktor. Om fara för överhettning föreligger bör värmekabelanläggningen förses med termostatstyrning. Kabeln får ej installeras på ett sätt så att den skadas vid installationen. Kabeln får ej föras genom isolationsmateriel frånsett kallkabel. Värmekabelanslutningen görs i gruppcentral i förgreningsdosa eller i apparatdosa. Vid användning av termostatens apparatdosa bör man beakta termostattillverkarens installationsanvisningar. Avslutning av vämekabeln sker i gruppcentral eller i en lätt tillgänglig installationsdosa. Värmekabelns isolationsmotstånd bör kontrolleras innan anläggningen tas i bruk genom att mäta isolationsmotståndet mellan ledarna och jordskärmen, samt genom att mäta kabelns totalmotstånd. Skador som åstadkommits på värmekabeln vid installationen kan repareras. Tag kontakt med DEVI Elektrovärme och få anvisningar om hur du skall reparera skadan.

Värmekabelinstallationen bör kunna avskiljas allpoligt med gemensam strömställare eller med en gruppströmställare. Brytningen kan även ske med en kontaktor.

6 Monteringsanvisning för PRK plaströrkopplingen för PEL, PEH och PEM-rör 1. Kapa av rörändan rakt, ögonmått räcker. 2. Skär bort de "fransar" som upkommer på röränden vid avsågningen. OBS! Till PEM-rör PN 6,3 skall TA:s kompensationshylsa användas. 3. Lossa tryckskruven 1-2 varv. rätt åtdragen tryckskruv nippel nippelände huvud stopp rör 4. För in röret till stoppet i nippeln. 5. Drag åt tryckskruven med rörtång eller skiftnyckel tills huvudet ligger an mot nippeländen. Håll sill nippeln med annat lämpligt verktyg.

3. Lossa tryckskruven 1-2 varv. rätt åtdragen tryckskruv nippel nippelände huvud stopp rör 4. För in röret till stoppet i nippeln.

7 GARANTI Vi gratulerar till ditt köp av ett deviheat System. deviheat System är både bekvämt och ekonomiskt. Vi är övertygade om att du kommer att bli nöjd. deviheat är ett komplett uppvärmningssystem med deviflex eller devimat värmekabel och devireg termostat. deviheat är marknadens kanske säkraste system. Om mot all förmodan ett fel skulle uppstå på ditt deviheat system, kan du känna dig i trygga händer. Elektrovärme AB är medlem i Gruppen, som har huvudkontor och tilverkning i Danmark. Det ger dig den varugaranti, som gäller för leverantörer inom Europeiska Unionen (EU), Directive 8/374/CEE samt naturligtvis de garantilagar som gäller i Sverige. lämner materialfelsgaranti för deviflex och devimat värmekabel i 10 år och för övriga ingående produkter i 2 år. Garantin gäller under förutsättning att garantisedeln på nästa sida är ifylld enligt föreskrifterna samt att felet är meddelat till och installerat av behörig elinstallatör. Var vänlig och observera! För att garantin på näste sida skall gälla, måste garantisedeln vara svensk och ifylld av behörig elinstallatör. Vi på Elektrovärme AB åtar oss, då fel som faller under Garantin uppstår, att reparera eller ersätta det felaktiga materialet utan kostnad för köparen vare sig det gäller reparation, ersatt material eller andra kostnader kopplade till reperationen. I de fall ett fel uppstått på en devireg termostat förbehåller vi oss rätten att reparera termostaten kostnadsfritt och utan dröjsmål för köparen. Garantin gäller inte förläggningar eller installationer gjorda av icke behöriga installatörer. Garantien gäller inte heller fel som uppstått genom felaktigt materialval eller annan persons misstag under senare arbeten eller direkt åverkan orsakad av annan person. Om behörig elinstallatör anlitas för att reparera fel som uppstått då Garanti inte gäller, kommer allt material och arbete att debiteras till fullt pris. Garantin gäller heller inte om betalning för de garanterade materialet ej är erlagd. Vi på Elektrovärme AB kommer att stå till förfogande ärligt, effektivt och så fort vi har en möjlighet, vid varje tillfälle köparen har en rimlig önskan eller förfrågan. Anders Allmér VD Elektrovärme AB

Om mot all förmodan ett fel skulle uppstå på ditt deviheat system, kan du känna dig i trygga händer. Elektrovärme AB är medlem i Gruppen, som har huvudkontor och tilverkning i Danmark.

8 Namn: Garantibevis garantin gäller för: Telefon: Adress: Postnummer/Ort: Var vänlig observera! För att Garantin skall gälla måste följande uppgifter vara ifyllda. Övrig information gällande Garantin finns på baksidan av Garantibeviset. Förläggningen utförd av: Förl. dato: El-installationen utförd av Inst. dato: Kabellängd: Watt : Kabel kod: Användning: q Betong q Rör q Jord q Trägolv q Tak q Återförsäljarens stämpel: Plats att klistra in etiketten från kabelmattan. DE-VI Elektrovärme AB Box 2 Sorterargatan 12 S Vällingby Telefon Telefax

Förläggningen utförd av: Förl. dato: El-installationen utförd av Inst.
