Inlämningsuppgift 4a Bygga en dator

Transkript

1 DATORTEKNIK 1A Bygga en dator Inlämningsuppgift 4a Bygga en dator Namn: Datum: Här ska du: Montera fristående datordelar i ett chassi i mini-itx format. Skapa ett eget lock till datorns chassi i plåt och plexiglas. Du behöver ha tillgång till följande: Byggsats till datorn i mini-itx format. Manual till moderkortet (följer med datorbyggsatsen). ESD-utrustning. Skruvmejsel för spårskruv och för stjärnskruv. Viktigt att tänka på då du genomför övningen: Spara alla kartonger. I dem kan du förvara olika delar i under byggets gång. Se till att förvara alla skruvar och andra lösa delar på ett säkert sätt så att du inte tappar bort dem. Förvara dem i en plastpåse och låt dem ligga i lådan till moderkortet. (En del skruvar har specialmått och kanske inte ingår i skolans vanliga skruvsortiment.) 1. Kontrollera alla delarna i byggsatsen Kontrollera och pricka av så att alla delarna som ingår i byggsatsen levererats. Byggsatsen ska innehålla: Chassi (datorlåda) och kabel till spänningsanslutning. Genomförd: Skruvsats i plastpåse Bakplåt 1 /9

2 Två anslutningskablar för SATA. Modekort mini-itx Manual till modekortet RAM-minne 1GB typ DDR3 (kan ha olika utseende beroende på fabrikat) Hårddisk DVD-läsare 2 /9

3 2. Montering av datorkomponenter och enheter Aktivitet: Börja med att skruva av locket till chassiet genom att lossa tre skruvar på chassiets baksida. Lossa de tre skruvarna som håller mittstången och lyft bort den. Dessa är specialskruvar så förvara dem på säker plats. Tänk på att sätta tillbaka samma skruvar. Se bilden. Montera hårddisken enligt anvisningarna i monteringsbeskrivningen som medföljer chassiet. Hårddisken kan skruvas fast med både de skruvar undertill som är försedda med gummibussningar och i sidan med skruvar från skruvsatsen. Genomfört: Montera DVD:n ovanpå hårddisken. Skruva fast den med de minsta skruvarna i skruvsatsen. (DVD:n ingår ej i grundsatsen.) 3 /9

4 OBS! Följande gäller endast om du har monterat en DVD. Tryck ut täcklocket på chassiets front så att DVD:n kan få plats när du ska montera DVD- och hårddiskhållaren. Tryck in bakplåten till moderkortets kontakter i chassiet. Se till att den sitter fast ordentligt. Placera moderkortet på ESDunderlaget och montera RAM-minnet i sockeln märkt DDR3 1, närmast CPU:n. Du måste montera RAM-minnet åt rätt håll. Kontrollera så att styrpinnen i sockeln sitter mitt för den utfrästa styrningen på RAMminnet. När du är säker på att RAM-minnet sitter på rätt håll - tryck till ordentligt så att minneskretsen låses fast. 4 /9

5 Montera moderkortet i chassiet. Skruva fast det med fyra skruvar från skruvsatsen. Ta fram manualen för moderkortet. På andra sidan i manualen finns en beskrivning av moderkortets kontakter. Koppla in systemkontakterna enligt beskrivningen i manualen. Montera kontakterna för USB och Audio på moderkortet. 5 /9

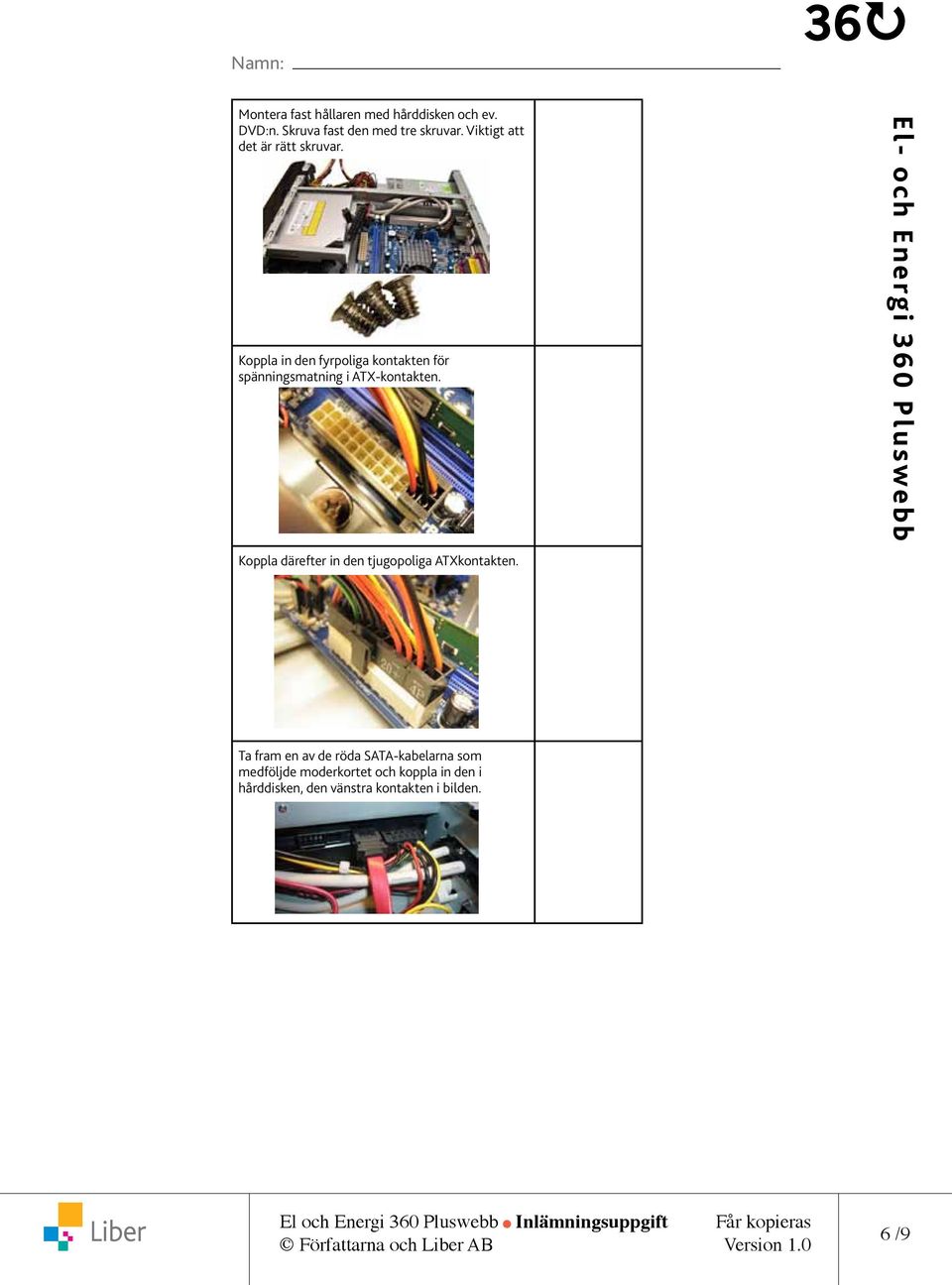

6 Montera fast hållaren med hårddisken och ev. DVD:n. Skruva fast den med tre skruvar. Viktigt att det är rätt skruvar. Koppla in den fyrpoliga kontakten för spänningsmatning i ATX-kontakten. Koppla därefter in den tjugopoliga ATXkontakten. Ta fram en av de röda SATA-kabelarna som medföljde moderkortet och koppla in den i hårddisken, den vänstra kontakten i bilden. 6 /9

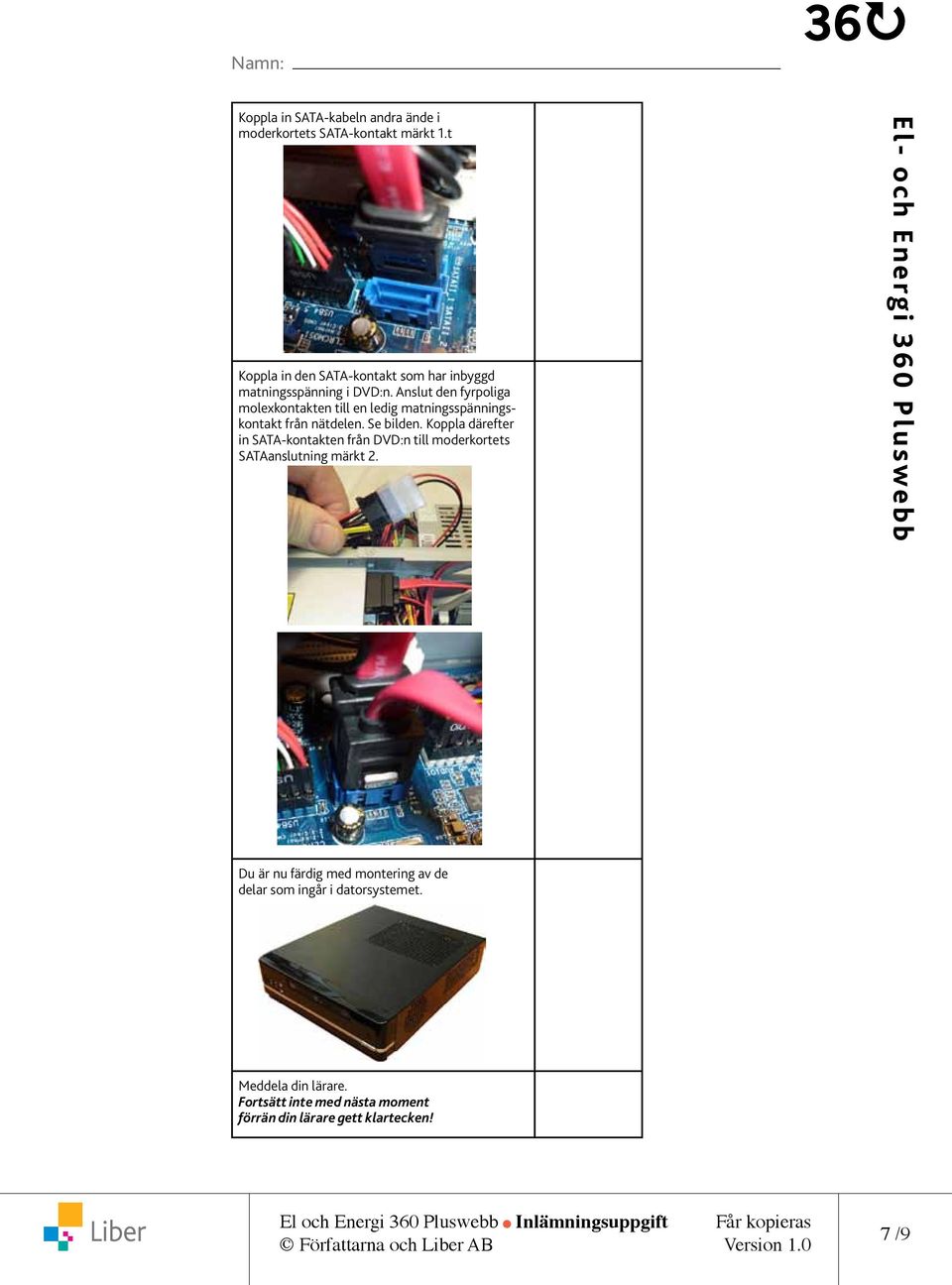

7 Koppla in SATA-kabeln andra ände i moderkortets SATA-kontakt märkt 1.t Koppla in den SATA-kontakt som har inbyggd matningsspänning i DVD:n. Anslut den fyrpoliga molexkontakten till en ledig matningsspänningskontakt från nätdelen. Se bilden. Koppla därefter in SATA-kontakten från DVD:n till moderkortets SATAanslutning märkt 2. Du är nu färdig med montering av de delar som ingår i datorsystemet. Meddela din lärare. Fortsätt inte med nästa moment förrän din lärare gett klartecken! 7 /9

8 Montera på locket till chassiet och skruva fast det. Datorn är klar för användning. Anslut en bildskärm till VGA-porten på datorns baksidan. Koppla in tangentbord och mus i PS/2 kontakterna eller i någon USBkontakt. Anslut spänningskabeln till datorn och till vägguttaget. Tryck på startknappen på datorn. Tänk på att datorn saknar operativsystem. Operativsystemet installerar du i en senare arbetsorder. När du startar datorn kommer du att få en bild på skärmen som visar moderkortstillverkarens startbild. 3. Lätt eller svårt? Skriv nedan dina reflektioner från övningen. Var det något du tycker var lätt eller svårt? Uppstod det några problem som du var tvungen att lösa? Hur löste du dem? 8 /9
