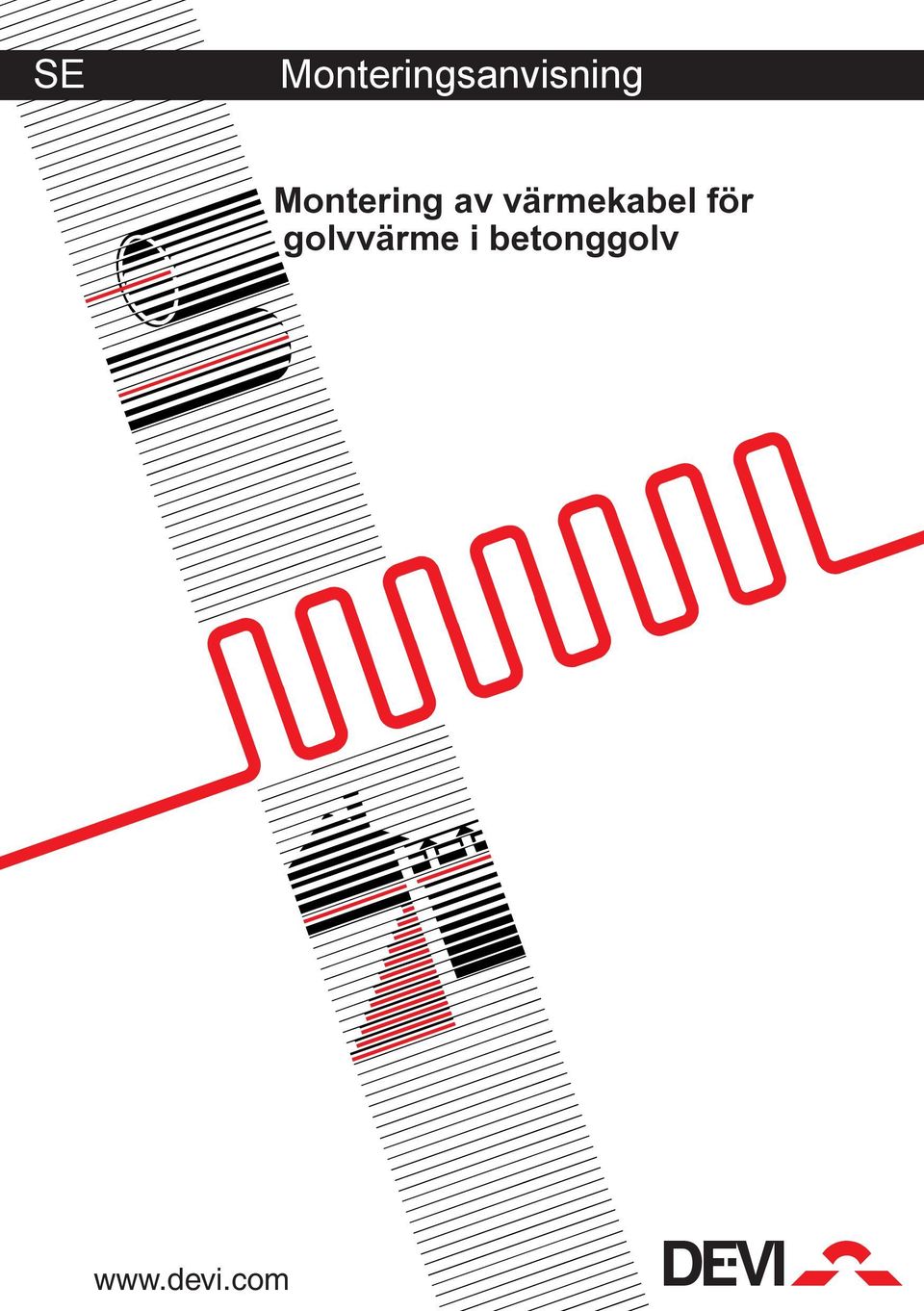

Monteringsanvisning. Montering av värmekabel för golvvärme i betonggolv.

Transkript

1 SE Monteringsanvisning Montering av värmekabel för golvvärme i betonggolv

2

3 Fakta Tvåledare värmekabel försedd med 2,5 m kallkabel 230 V. Effekter W/m kabel. Användningsområde: Golv i bostadsrum, badrum, entréer, kontor, arkiv m.m. OBS! Den röda värmekabeln får ej kapas. Förläggning i betong: Vid förläggning av värmekabel i betonggolv skall den förläggas enligt ritning. Man skall se till att kabelslingorna ligger enligt det angina c-c avståndet. Det får inte överstiga 25 cm om kabeln ligger på ett djup av 5-10 cm från färdig golvyta. Observera vid förläggning i betonggolv: - att anläggningen förses med skiss över förläggningen samt att skissen placeras vid central - att kabeln inte ligger mot brännbart material - att kabeln provas före och efter gjutning sker isolationsprov samt ohmmätning - att man inte omgående kopplar in värmen - avvakta dagar - att skylt monteras vid centralen. - att kabeln fästas på underlag innan gjutning sker t ex armeringsjärn eller fästband - skar muffen mellan varm och kallkabeln skall gjutas in OBS! Anläggningen skall anslutas av behörig installatör.

4 Beträffande förläggning i olika golvkonstruktioner se skisser nedan. a b c d e a b c d e f f g Värmekabel i golv direkt på mark: a) Golvbeläggning; stenplattor, kakel b) Sättbruk c) Armerad värmekabel d) 4 cm cellplast, volymvikt 100 eller 150 kg/m³ e) Golvbjäklag; betong f) Kapillärbrytande och dränerande skikt g) Ångspärr; plastfolie Värmekabel i golv med isolering: a) Golvbeläggning; plastmatta b) Armering; nmaskigt armeringsnät c) Överbetong d) Oarmerad värmekabel i inbjutna SPrör, lagda på hönsnät e) Isolering; 3 cm mineralull f) Golvbjälklag; betong a b c d Värmekabel i golv av lättbetong: a) Golvbeläggning; heltäckande matta b) Finsats för avslipning; betong c) Armerad värmekabel; förlagd på underlaget d) Golvbjäklag; lätbetong

5

6

7 GARANTI Vi gratulerar till ditt köp av ett deviheat System. deviheat System är både bekvämt och ekonomiskt. Vi är övertygade om att du kommer att bli nöjd. deviheat är ett komplett uppvärmningssystem med deviflex eller devimat värmekabel och devireg termostat. deviheat är marknadens kanske säkraste system. Om mot all förmodan ett fel skulle uppstå på ditt deviheat system, kan du känna dig i trygga händer. Elektrovärme AB är medlem i Gruppen, som har huvudkontor och tilverkning i Danmark. Det ger dig den varugaranti, som gäller för leverantörer inom Europeiska Unionen (EU), Directive 8/374/CEE samt naturligtvis de garantilagar som gäller i Sverige. lämner materialfelsgaranti för deviflex och devimat värmekabel i 10 år och för övriga ingående produkter i 2 år. Garantin gäller under förutsättning att garantisedeln på nästa sida är ifylld enligt föreskrifterna samt att felet är meddelat till och installerat av behörig elinstallatör. Var vänlig och observera! För att garantin på näste sida skall gälla, måste garantisedeln vara svensk och ifylld av behörig elinstallatör. Vi på Elektrovärme AB åtar oss, då fel som faller under Garantin uppstår, att reparera eller ersätta det felaktiga materialet utan kostnad för köparen vare sig det gäller reparation, ersatt material eller andra kostnader kopplade till reperationen. I de fall ett fel uppstått på en devireg termostat förbehåller vi oss rätten att reparera termostaten kostnadsfritt och utan dröjsmål för köparen. Garantin gäller inte förläggningar eller installationer gjorda av icke behöriga installatörer. Garantien gäller inte heller fel som uppstått genom felaktigt materialval eller annan persons misstag under senare arbeten eller direkt åverkan orsakad av annan person. Om behörig elinstallatör anlitas för att reparera fel som uppstått då Garanti inte gäller, kommer allt material och arbete att debiteras till fullt pris. Garantin gäller heller inte om betalning för de garanterade materialet ej är erlagd. Vi på Elektrovärme AB kommer att stå till förfogande ärligt, effektivt och så fort vi har en möjlighet, vid varje tillfälle köparen har en rimlig önskan eller förfrågan. Anders Allmér VD Elektrovärme AB

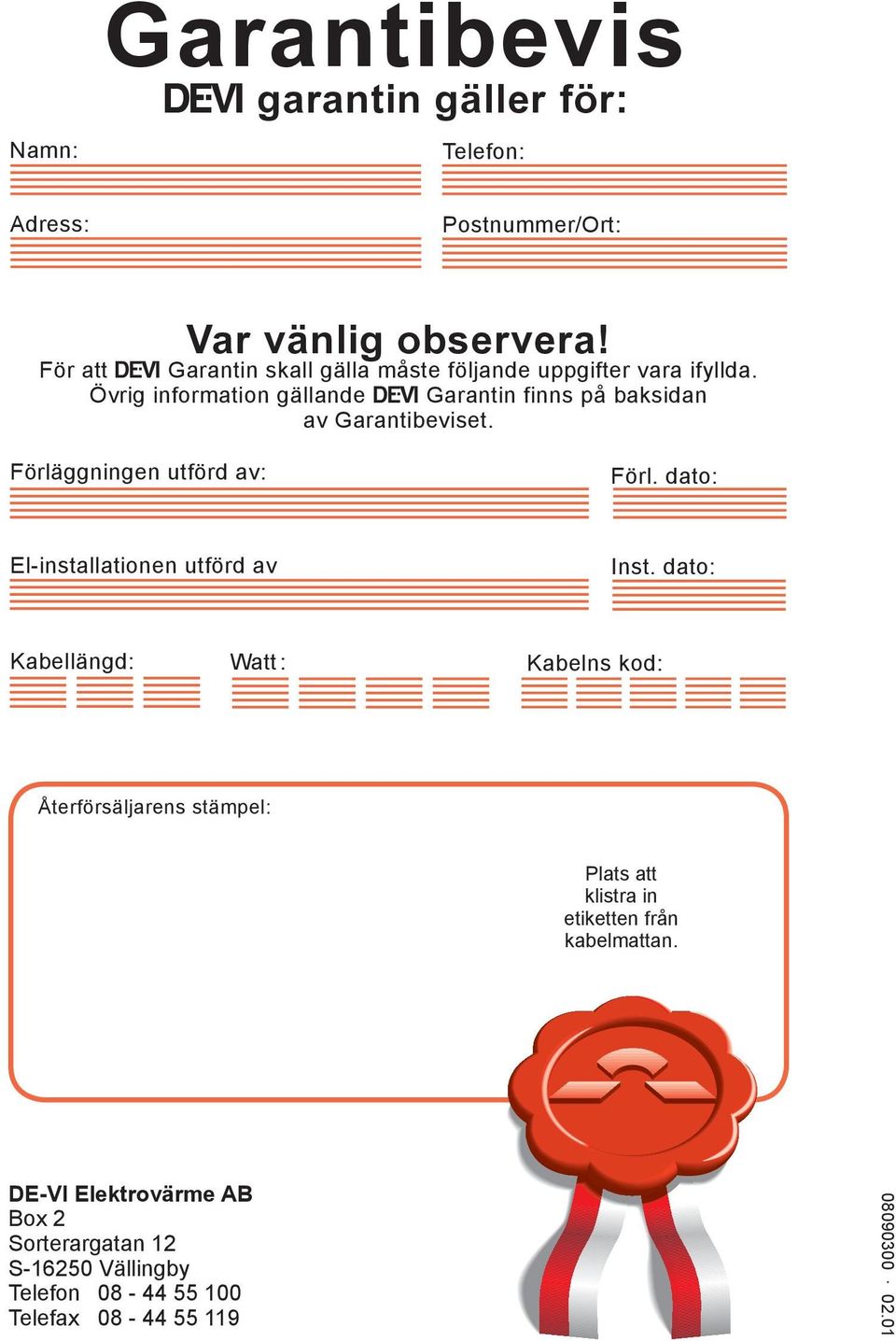

8 Namn: Garantibevis garantin gäller för: Telefon: Adress: Postnummer/Ort: Var vänlig observera! För att Garantin skall gälla måste följande uppgifter vara ifyllda. Övrig information gällande Garantin finns på baksidan av Garantibeviset. Förläggningen utförd av: Förl. dato: El-installationen utförd av Inst. dato: Kabellängd: Watt : Kabelns kod: Återförsäljarens stämpel: Plats att klistra in etiketten från kabelmattan. DE-VI Elektrovärme AB Box 2 Sorterargatan 12 S Vällingby Telefon Telefax
