1 SE Installations- och användarhandbok Givare Devireg 850 1

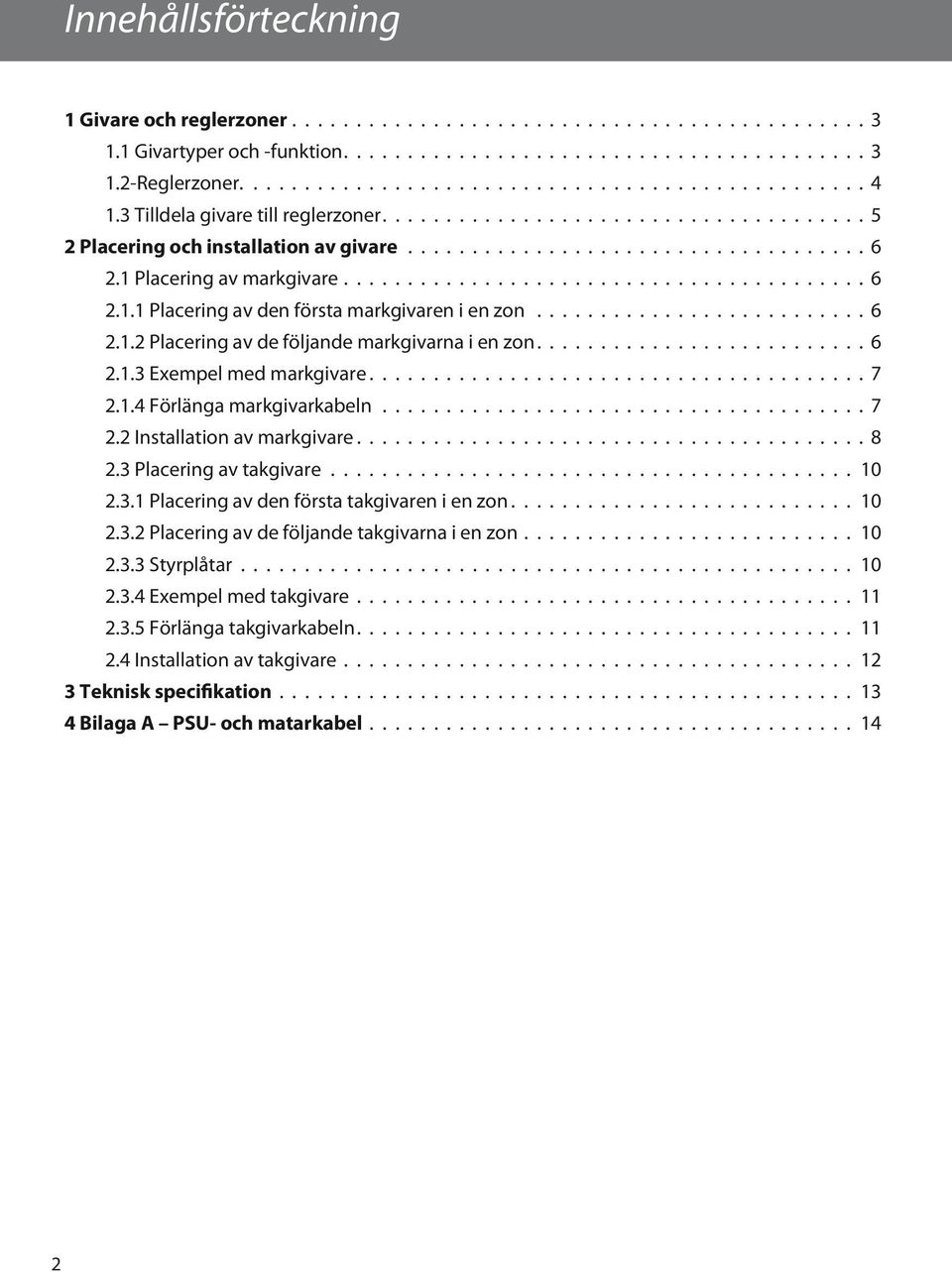

2 Innehållsförteckning 1 Givare och reglerzoner Givartyper och -funktion Reglerzoner Tilldela givare till reglerzoner Placering och installation av givare Placering av markgivare Placering av den första markgivaren i en zon Placering av de följande markgivarna i en zon Exempel med markgivare Förlänga markgivarkabeln Installation av markgivare Placering av takgivare Placering av den första takgivaren i en zon Placering av de följande takgivarna i en zon Styrplåtar Exempel med takgivare Förlänga takgivarkabeln Installation av takgivare Teknisk specifikation Bilaga A PSU- och matarkabel

3 1 Givare och reglerzoner I detta avsnitt ges en kort introduktion till de termer som används i handboken - Områdestyp - Givartyp - Regulator - Reglerzoner När du är klar kommer du att kunna tilldela ett antal givare till den valda reglerzonen. 1.1 Givartyper och -funktion Identifiera områdestyperna som kan användas med DEVI is- och snösmältningssystem i figuren nedan: 3 1. Gångar och parkeringar 2. Trappsteg och trappor 3. Tak och takkanter 4. Hängrännor och stuprör För markytor av typ 1 och 2 används en eller flera markgivare. 2 4 För takytor av typ 3 och 4 används en eller S W flera takgivare. E N 1 Mark- och takgivare mäter två saker på givarytan: - Temperatur - Fuktighet från is, snö, hagel eller regn Dessa mätningar matas till Devireg 850 och systemet avgör hur is- och snösmältningssystemet ska styra de uppvärmda ytorna. Installationsinformation om regulatorn finns i installationshandboken till Devireg

4 1 Givare och reglerzoner 1.2 Reglerzoner En Devireg 850 med upp till 4 givare kan styra en yta som ett enda område men kan också styra flera ytor som 2 separata reglerzoner. 2 reglerzoner består av minst 2 värmeelement + 2 till 4 givare och kan vara: Kombizoner = när du har både tak- och markyta Dubbelzoner = om till exempel trappsteg ska ha högre effekt än gången Om strömtillgången är begränsad kan användning av både kombi- och dubbelzoner ge dig möjligheten att prioritera vilken zon som ska aktiveras först. En Devireg 850 med upp till 4 givare har följande 5 styrningsalternativ: Zontyp Enkelzon, mark 1-4 i en zon Enkelzon, tak 1-4 i en zon Kombizoner 1-3 i en markzon 1-3 i en takzon Dubbelzoner, mark 2-4 delat på två zoner Dubbelzoner, tak 2-4 delat på två zoner Maximalt 4 givare totalt 4

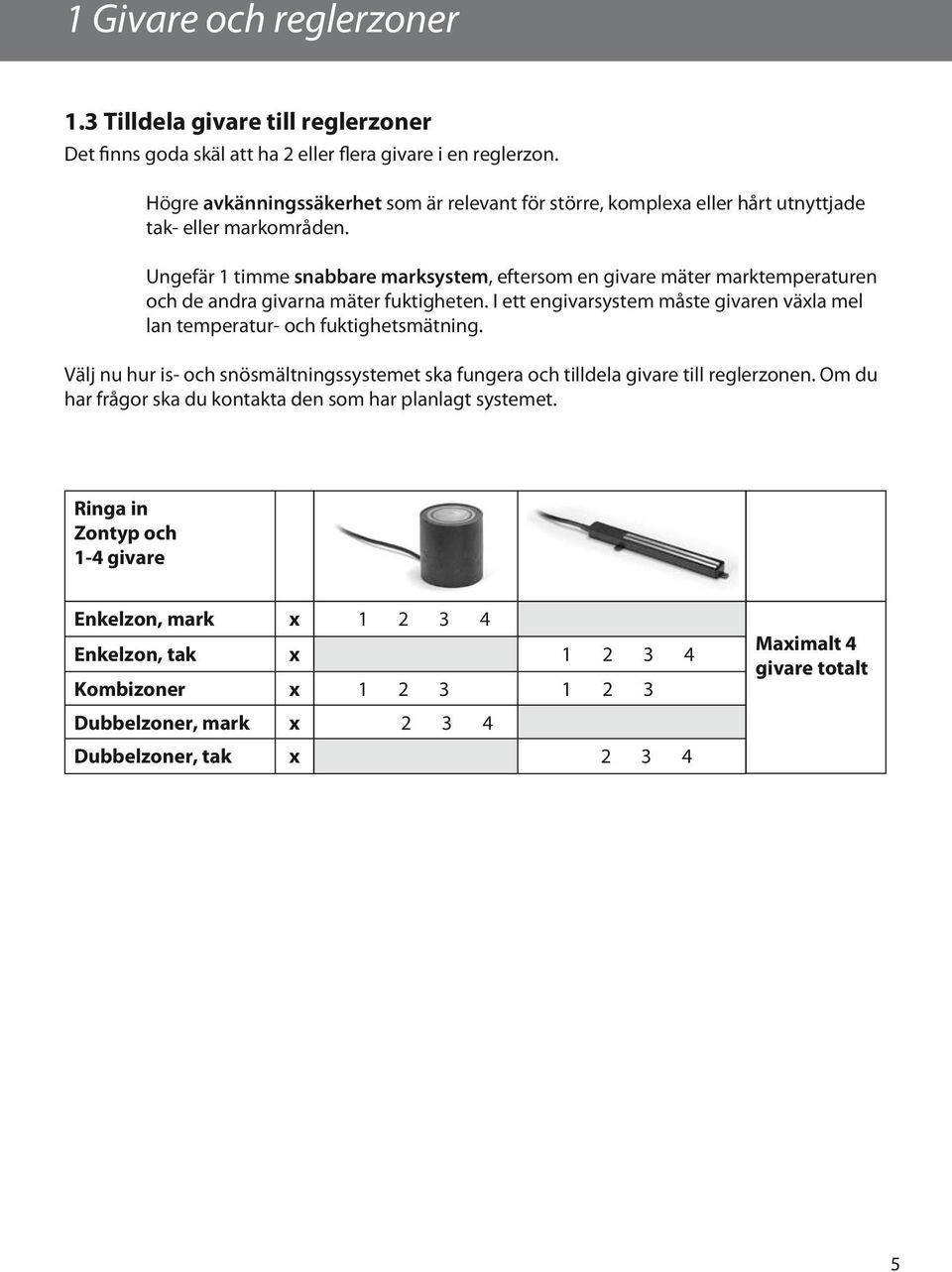

5 1 Givare och reglerzoner 1.3 Tilldela givare till reglerzoner Det finns goda skäl att ha 2 eller flera givare i en reglerzon. Högre avkänningssäkerhet som är relevant för större, komplexa eller hårt utnyttjade tak- eller markområden. Ungefär 1 timme snabbare marksystem, eftersom en givare mäter marktemperaturen och de andra givarna mäter fuktigheten. I ett engivarsystem måste givaren växla mel lan temperatur- och fuktighetsmätning. Välj nu hur is- och snösmältningssystemet ska fungera och tilldela givare till reglerzonen. Om du har frågor ska du kontakta den som har planlagt systemet. Ringa in Zontyp och 1-4 givare Enkelzon, mark x Enkelzon, tak x Kombizoner x Dubbelzoner, mark x Dubbelzoner, tak x Maximalt 4 givare totalt 5

6 2 Placering och installation av givare Nu bör du ha identifierat och tilldelat givare till reglerzonerna på det sätt som beskrevs i avsnitt 1. I avsnitt 2 beskrivs korrekt placering och installation av givarna. Information om placering och installation av markgivare finns i avsnitt 2.1. Information om placering och installation av takgivare finns i avsnitt Placering av markgivare Det är viktigt att markgivarna placeras på rätt ställen för att prestanda i is- och snösmältningssystemet ska vara optimal. De rätta ställena måste uppfylla vissa egenskaper och nedanstående 2 är de viktigaste: Givarna måste placeras minst 1 meter från kanten på uppvärmningsområdet. Givarna får inte täckas över eller hindras från att utsättas för snö och regn. Detta innefattar smuts, löv och grus Placering av den första markgivaren i en zon. Leta upp någon som känner till området och låt honom/henne beskriva hur området används och vilka väderleksförhållanden som råder. Den första markgivaren i en zon måste nu placeras där den första snön uppträder. Den bästa platsen kan hittas genom att söka efter följande: a) Den del av det uppvärmda området som ligger i skugga hela dagen. Sök t ex. efter mossa. b) Något som får snön att skapa drivor, t ex. ett vindskydd c) Den del där mest trafik, fötter eller hjul, passerar. Om ett system med dubbelzoner används måste den första givaren placeras på samma sätt som beskrivs ovan Placering av de följande markgivarna i en zon De återstående givarna i en zon ska placeras i den del som torkar allra sist. Den bästa platsen kan hittas genom att söka efter följande: d) Den del av det uppvärmda området som ligger i skugga hela dagen e) Där smältvatten samlas t ex. i håligheter f) Nu är hela zonen täckt men minst 1 meter från andra givare Förbered en alternativ plats om det råder tvivel om vilken som är den bästa platsen. 6

7 2 Placering och installation av givare Exempel med markgivare I detta exempel ska en nedre trappstegsektion (1), en gång (2) och en övre trappstegsektion (3) värmas upp. Beroende på antal zoner och avkänningssäkerhet så installeras 2-3 givare. Givare 1 är viktigast eftersom den placeras där snön antas komma först med avseende på skugga och drivsnö men också för att steget beträds av fotgängare Givare 2 är också viktig eftersom det skapas vattenpölar på gången. Här kommer den del som ligger i skugga att torka upp sist. Om strömförsörjningen är begränsad kan gången prioriteras ned i ett system med två zoner. Givare 3 är viktig om högre avkänningssäkerhet krävs som för givare 1. Den kan förberedas för senare installation Förlänga markgivarkabeln Markgivaren består av två delar, en givardel med en givarkabel och en givartub. En 15-meterskabel levereras med givardelen. Ungefär 0,5 meter av kabeln ska viras upp inuti botten på givartuben vilket ger ytterligare 14,5 meter att ansluta till Devireg 850-regulatorn. Om den rätta platsen ligger bortom denna längd kan en förlängningskabel behövas. Förlängningskabeln måste vara en kabel med 4 ledare med en diameter i enlighet med tabellen i bilaga A Förlänga givarkabeln. Notera varje ny färg på 4-ledarkabelns ledare (vit, vit, röd och svart) Dubbelzonsgivare: Koppla INTE samman förlängningskablar från olika zoner 7

8 2 Placering och installation av givare 2.2 Installation av markgivare Nu bör du ha lokaliserat rätt platser för markgivarna och förlängningskabeln om nödvändigt som beskrevs i avsnitt 2.1. Givardelen och givartuben kan nu installeras i anslutning till det egentliga byggnadsarbetet och anslutas senare. Följande gäller för alla typer av installationer: a) Underlaget som givartuben placeras på måste vara hårt, t ex. en betongplatta eller liknande, för att säkerställa att givaren inte trycks ned i marken om t ex. en lastbil kör över den. Tuben är utformad för att kunna monteras på en platta med hjälp två skruvhål inuti. illustration_a_b_c b) Placera givartuben mellan värmekablarna med ett minimiavstånd på 1 cm. min. 1 cm min. 1 m Kopplingsbox Matarkabel illustration 2 c) Givartuben måste placeras så att den ligger jämnt med den omgivande illustration marken och givardelen måste placeras så att den övre mässingsytan är horisontell. d) Lägg ett skyddsrör för givarkabeln mellan givartuben och Devireg 850-regulatorn. installationsrör 8

9 2 Placering och installation av givare Installation i asfalt: Temperaturen runt givardelen och givartuben får inte överstiga 80 C. En träatrapp eller liknande ska placeras i givarens ställe när asfalten läggs och svalnar av. Skyddsröret måste vara en metalltub som kan motstå höga temperaturer. e) Säkerställ att givartuben är stängd med locket innan cementen hälls eller plattorna läggs. Se till att luftfickor fylls med cement. f) Vira upp ungefär 0,5 meter av givarkabeln inuti tuben. Information om förlängning av givarkabeln finns i avsnitt g) Placera givardelen inuti givartuben tills den horisontellt ligger i linje med kanten på givartuben och vilar på kragen inuti tuben. illustration Inte OK! OK! h) Givardelen ska kunna inspekteras med hjälp av de två hålen runt änden på givartuben. Spåren på utsidan av givardelen överensstämmer med hålen i givartuben. installationsrör med givarkabel 9

10 2 Placering och installation av givare 2.3 Placering av takgivare Det är viktigt att takgivarna placeras på rätt ställen för att prestanda i is- och snösmältningssystemet ska vara optimal. De rätta ställena måste uppfylla vissa egenskaper varav de nedanstående 2 är de viktigaste: Givarna måste placeras minst 1 meter från kanten på uppvärmningsområdet. Givarna får inte täckas över eller hindras från att utsättas för snö och regn. Detta innefattar smuts och speciellt löv i hängrännorna Placering av den första takgivaren i en zon Leta upp någon som känner till området och låt honom/henne beskriva hur området används och vilka väderleksförhållanden som råder. Den första takgivaren i en zon måste nu placeras där is och snö orsakar mest problem. Den bästa platsen kan hittas genom att söka efter följande: a) Den del av det uppvärmda området som ligger i skugga eller vetter mot norr/väster. b) I huvudrännan närmast huvudstupröret Om ett system med dubbelzoner används måste den första givaren placeras på samma sätt som beskrivs ovan Placering av de följande takgivarna i en zon De återstående takgivarna i en zon ska placeras i den del som torkar allra sist. Den bästa platsen kan hittas genom att söka efter följande: c) Den del där snön glider t ex. vid skarvar d) I andra rännor, nära stuprören e) Nu är hela zonen täckt men minst 1 meter från andra givare Förbered en alternativ plats om det råder tvivel om vilken som är den bästa platsen Styrplåtar Om ett takområde vetter mot syd och taklutningen är kraftig kan det utsättas för stark sol och strålning. I det fallet kan det bli nödvändigt att installera styrplåtar ovanför givaren så att det långsamt droppande smältvattnet från taket når takgivaren. Styrplåt Förbered en alternativ plats om det råder tvivel om vilken som är den bästa platsen. 10

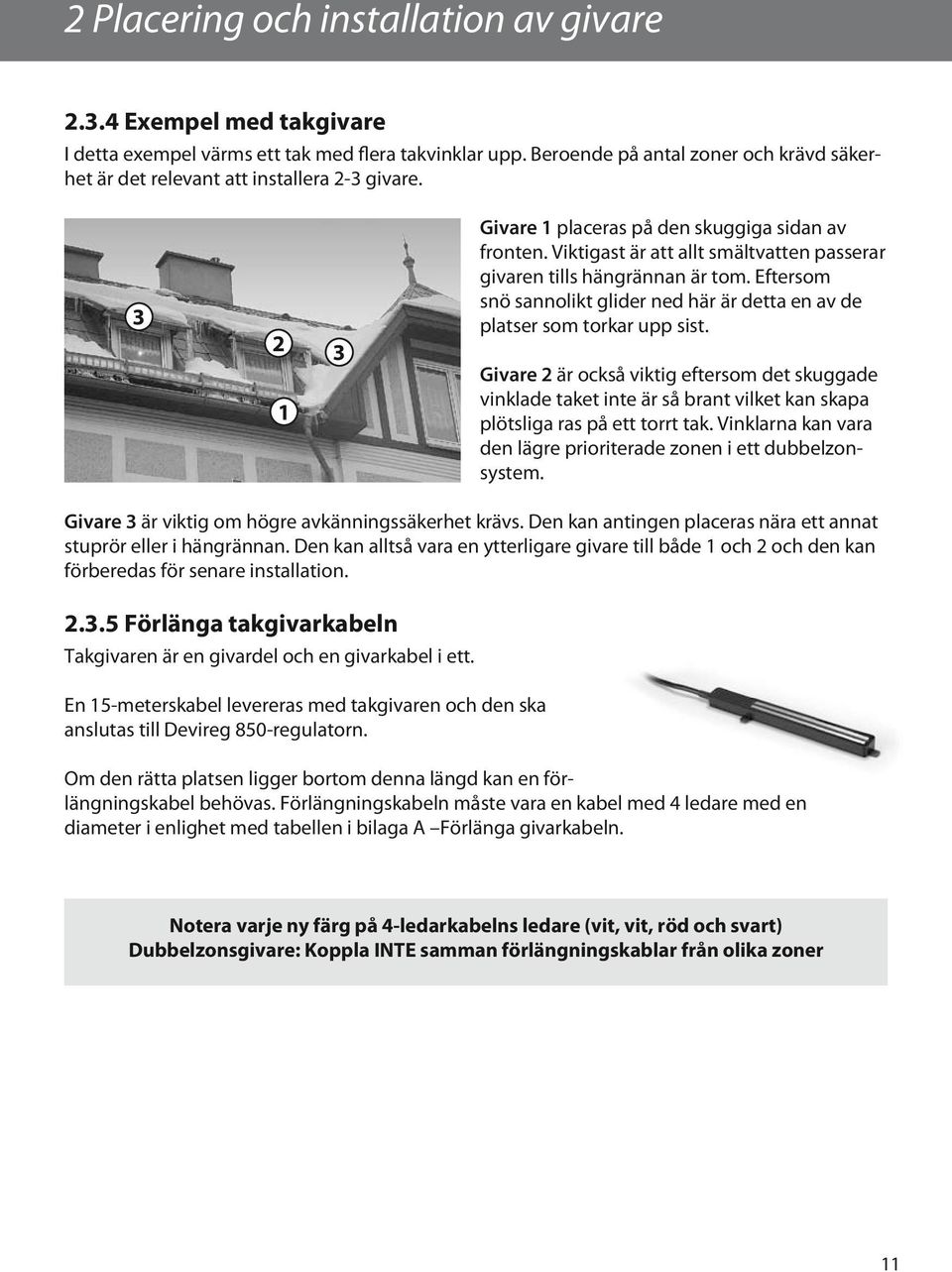

11 2 Placering och installation av givare Exempel med takgivare I detta exempel värms ett tak med flera takvinklar upp. Beroende på antal zoner och krävd säkerhet är det relevant att installera 2-3 givare Givare 1 placeras på den skuggiga sidan av fronten. Viktigast är att allt smältvatten passerar givaren tills hängrännan är tom. Eftersom snö sannolikt glider ned här är detta en av de platser som torkar upp sist. Givare 2 är också viktig eftersom det skuggade vinklade taket inte är så brant vilket kan skapa plötsliga ras på ett torrt tak. Vinklarna kan vara den lägre prioriterade zonen i ett dubbelzonsystem. Givare 3 är viktig om högre avkänningssäkerhet krävs. Den kan antingen placeras nära ett annat stuprör eller i hängrännan. Den kan alltså vara en ytterligare givare till både 1 och 2 och den kan förberedas för senare installation Förlänga takgivarkabeln Takgivaren är en givardel och en givarkabel i ett. En 15-meterskabel levereras med takgivaren och den ska anslutas till Devireg 850-regulatorn. Om den rätta platsen ligger bortom denna längd kan en förlängningskabel behövas. Förlängningskabeln måste vara en kabel med 4 ledare med en diameter i enlighet med tabellen i bilaga A Förlänga givarkabeln. Notera varje ny färg på 4-ledarkabelns ledare (vit, vit, röd och svart) Dubbelzonsgivare: Koppla INTE samman förlängningskablar från olika zoner 11

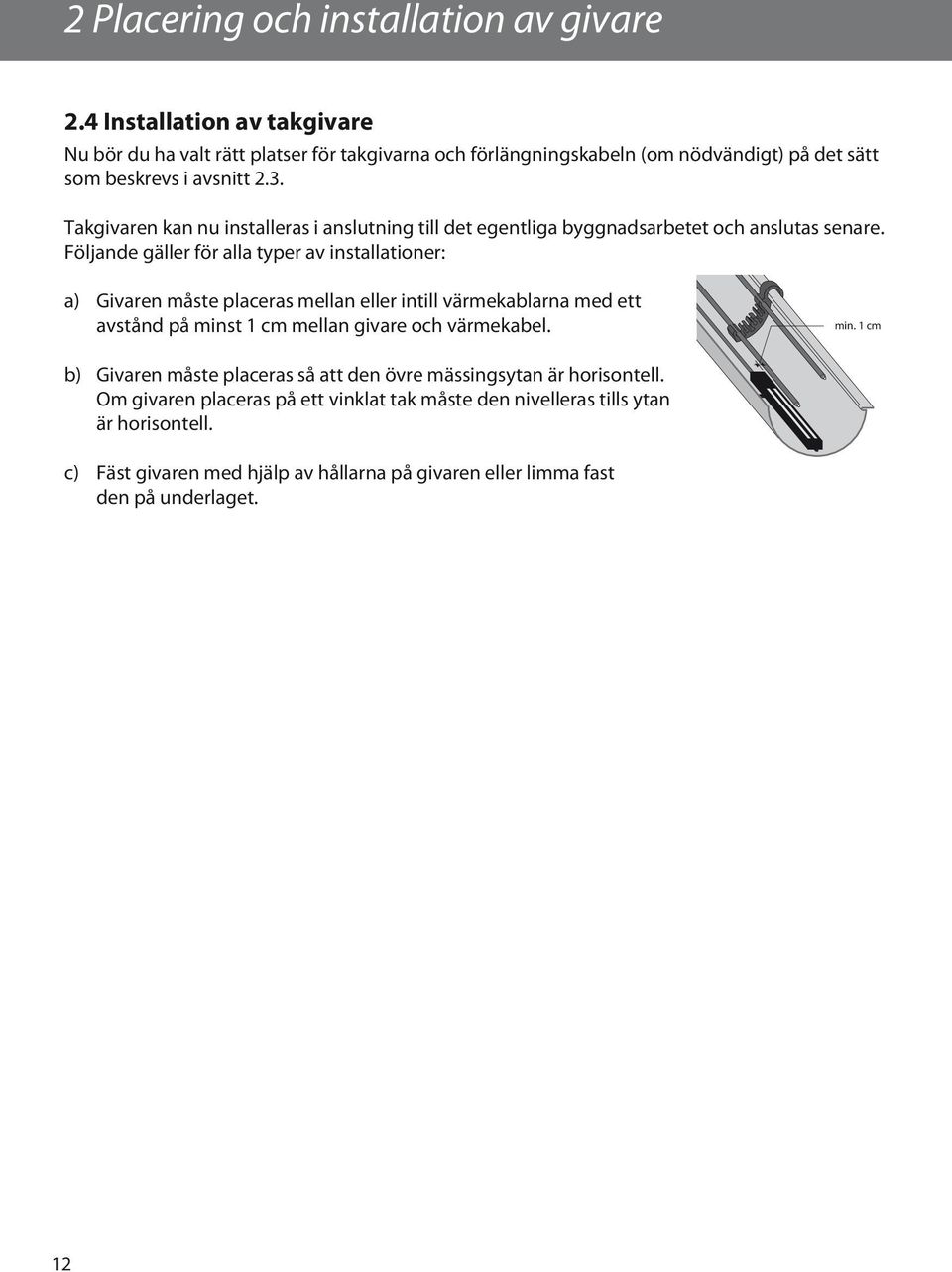

12 2 Placering och installation av givare 2.4 Installation av takgivare Nu bör du ha valt rätt platser för takgivarna och förlängningskabeln (om nödvändigt) på det sätt som beskrevs i avsnitt 2.3. Takgivaren kan nu installeras i anslutning till det egentliga byggnadsarbetet och anslutas senare. Följande gäller för alla typer av installationer: a) Givaren måste placeras mellan eller intill värmekablarna med ett avstånd på minst 1 cm mellan givare och värmekabel. min. 1 cm b) Givaren måste placeras så att den övre mässingsytan är horisontell. Om givaren placeras på ett vinklat tak måste den nivelleras tills ytan är horisontell. c) Fäst givaren med hjälp av hållarna på givaren eller limma fast den på underlaget. 12

13 4 Teknisk specifikation Tekniska data Typnummer: - Mark Givare D850 G1 - Tak Givare D850 R1 Spänning 24VDC +10%/-20% (18-26VDC) Strömförbrukning: Mark Max. 13W Tak Max. 8W IP-klass: IP 67 Omgivningstemperatur: Mark Tak Givartyp: Givarkabel: Indikering: Mått Markgivare Givartub (mark) Takgivare -30 C til +70 C -50 C til +70 C Devibus-ansluten fuktighetsgivare 15 m av 4x1 mm2 (kan förlängas i enlighet med tabellen i bilaga A) Upplyst display med 2x 16 tecken. Djup = 87 mm, höjd = 74 mm Djup = 93 mm, höjd = 98 mm Djup = 15 mm, höjd = 23,5 mm, bredd 216 mm 13

14 3 Bilaga A Förlänga givarkabeln Marksystem Antal givare: 1 eller Kabeltyp 1 mm 2 1,5 mm 2 2,5 mm 2 4 mm 2 Max. längd (m) Max. längd (m) Max. längd (m) Taksystem Antal givare: Kabeltyp 1 mm 2 1,5 mm 2 2,5 mm 2 4 mm 2 Max. längd (m) Max. längd (m) Max length (m) Max. längd (m)

15 Dubbelzonsgivare: Koppla inte samman förlängningskablar från olika zoner zon A givare I givare II zon B givare III II III Vit Röd Röd Svart Vit Svart Vit Vit Röd Svart Vit Vit I Givarkabelförlängning i enlighet med ovanstående tabell matas till Devireg 850 Notera varje ny färg på 4-ledarkabelns ledare (vit, vit, röd och svart) 15
