1 Thorsman Golvboxar UFB Rymliga boxar för el-, tele- och datauttag i golv

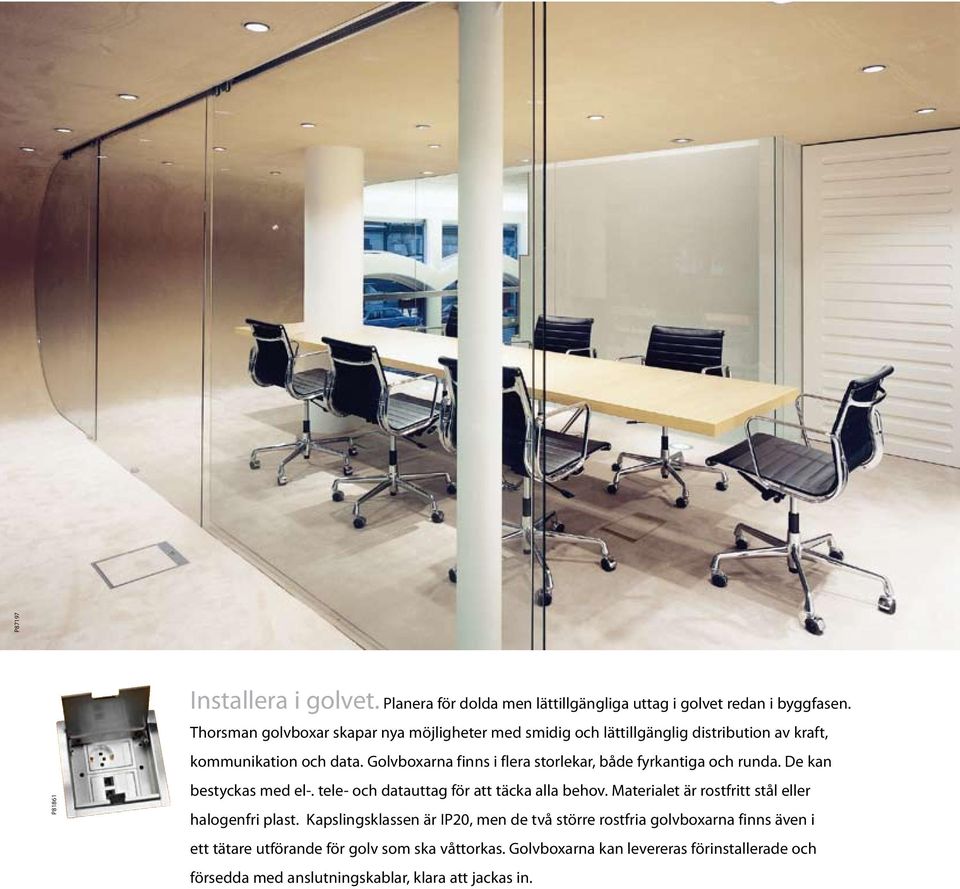

2 P87197 P81861 Installera i golvet. Planera för dolda men lättillgängliga uttag i golvet redan i byggfasen. Thorsman golvboxar skapar nya möjligheter med smidig och lättillgänglig distribution av kraft, kommunikation och data. Golvboxarna finns i flera storlekar, både fyrkantiga och runda. De kan bestyckas med el-. tele- och datauttag för att täcka alla behov. Materialet är rostfritt stål eller halogenfri plast. Kapslingsklassen är IP20, men de två större rostfria golvboxarna finns även i ett tätare utförande för golv som ska våttorkas. Golvboxarna kan levereras förinstallerade och försedda med anslutningskablar, klara att jackas in.

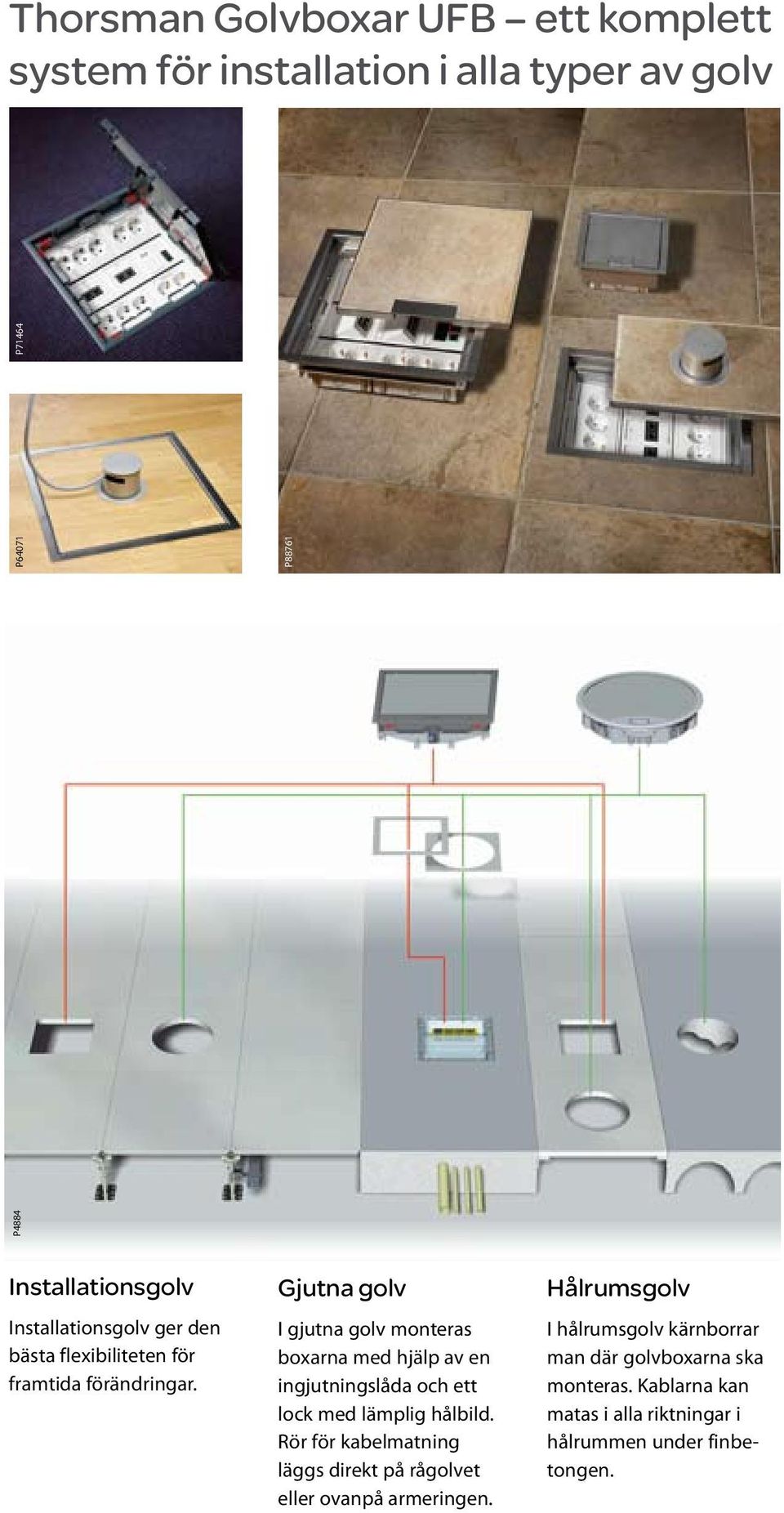

3 Thorsman Golvboxar UFB ett komplett system för installation i alla typer av golv P4884 P64071 P88761 P71464 Installationsgolv Installationsgolv ger den bästa flexibiliteten för framtida förändringar. Gjutna golv I gjutna golv monteras boxarna med hjälp av en ingjutningslåda och ett lock med lämplig hålbild. Rör för kabelmatning läggs direkt på rågolvet eller ovanpå armeringen. Hålrumsgolv I hålrumsgolv kärnborrar man där golvboxarna ska monteras. Kablarna kan matas i alla riktningar i hålrummen under finbetongen.

4 P64233

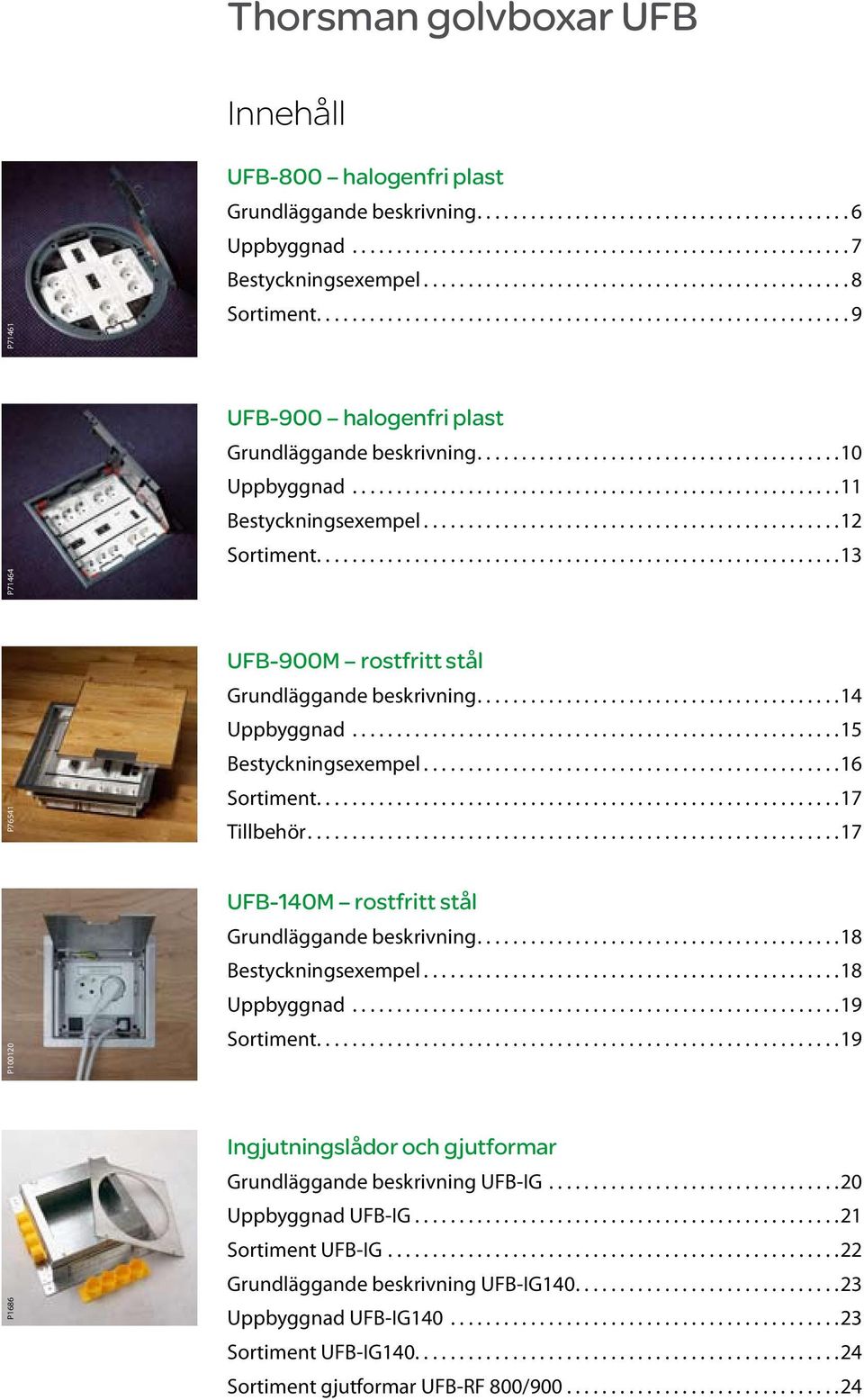

5 Thorsman golvboxar UFB Innehåll P71464 P71461 UFB-800 halogenfri plast Grundläggande beskrivning...6 Uppbyggnad Bestyckningsexempel...8 Sortiment...9 UFB-900 halogenfri plast Grundläggande beskrivning...10 Uppbyggnad Bestyckningsexempel...12 Sortiment...13 P76541 UFB-900M rostfritt stål Grundläggande beskrivning...14 Uppbyggnad Bestyckningsexempel...16 Sortiment...17 Tillbehör...17 P1686 P UFB-140M rostfritt stål Grundläggande beskrivning...18 Bestyckningsexempel...18 Uppbyggnad Sortiment...19 Ingjutningslådor och gjutformar Grundläggande beskrivning UFB-IG Uppbyggnad UFB-IG...21 Sortiment UFB-IG Grundläggande beskrivning UFB-IG Uppbyggnad UFB-IG Sortiment UFB-IG Sortiment gjutformar UFB-RF 800/

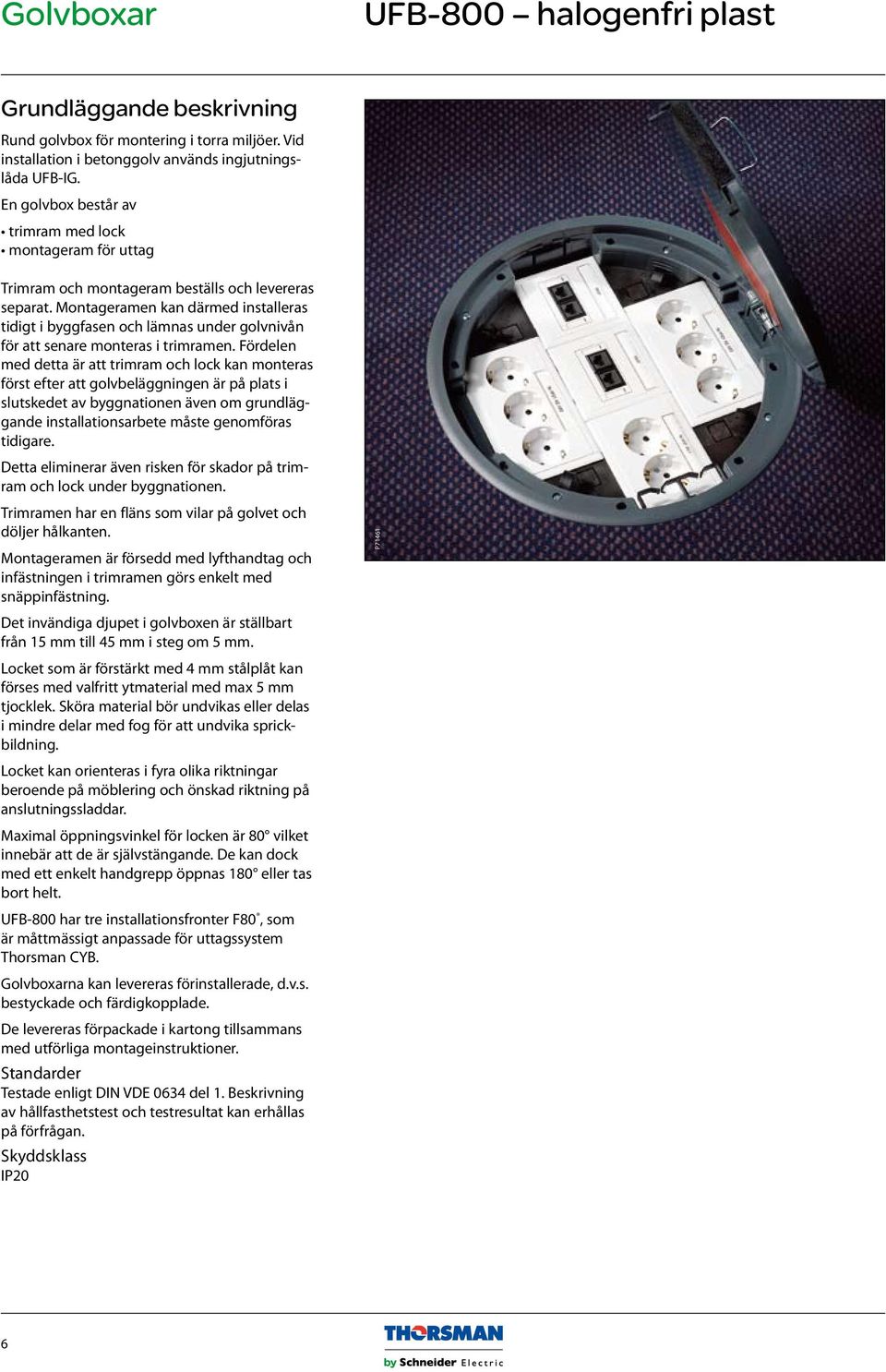

6 UFB-800 halogenfri plast Grundläggande beskrivning Rund golvbox för montering i torra miljöer. Vid installation i betonggolv används ingjutningslåda UFB-IG. En golvbox består av trimram med lock montageram för uttag Trimram och montageram beställs och levereras separat. Montageramen kan därmed installeras tidigt i byggfasen och lämnas under golvnivån för att senare monteras i trimramen. Fördelen med detta är att trimram och lock kan monteras först efter att golvbeläggningen är på plats i slutskedet av byggnationen även om grundläggande installationsarbete måste genomföras tidigare. Detta eliminerar även risken för skador på trimram och lock under byggnationen. Trimramen har en fläns som vilar på golvet och döljer hålkanten. Montageramen är försedd med lyfthandtag och infästningen i trimramen görs enkelt med snäppinfästning. Det invändiga djupet i golvboxen är ställbart från 15 mm till 45 mm i steg om 5 mm. Locket som är förstärkt med 4 mm stålplåt kan förses med valfritt ytmaterial med max 5 mm tjocklek. Sköra material bör undvikas eller delas i mindre delar med fog för att undvika sprickbildning. Locket kan orienteras i fyra olika riktningar beroende på möblering och önskad riktning på anslutningssladdar. Maximal öppningsvinkel för locken är 80 vilket innebär att de är självstängande. De kan dock med ett enkelt handgrepp öppnas 180 eller tas bort helt. UFB-800 har tre installationsfronter F80 som är måttmässigt anpassade för uttagssystem Thorsman. Golvboxarna kan levereras förinstallerade, d.v.s. bestyckade och färdigkopplade. De levereras förpackade i kartong tillsammans med utförliga montageinstruktioner. Standarder Testade enligt DIN VDE 0634 del 1. Beskrivning av hållfasthetstest och testresultat kan erhållas på förfrågan. Skyddsklass IP20 P

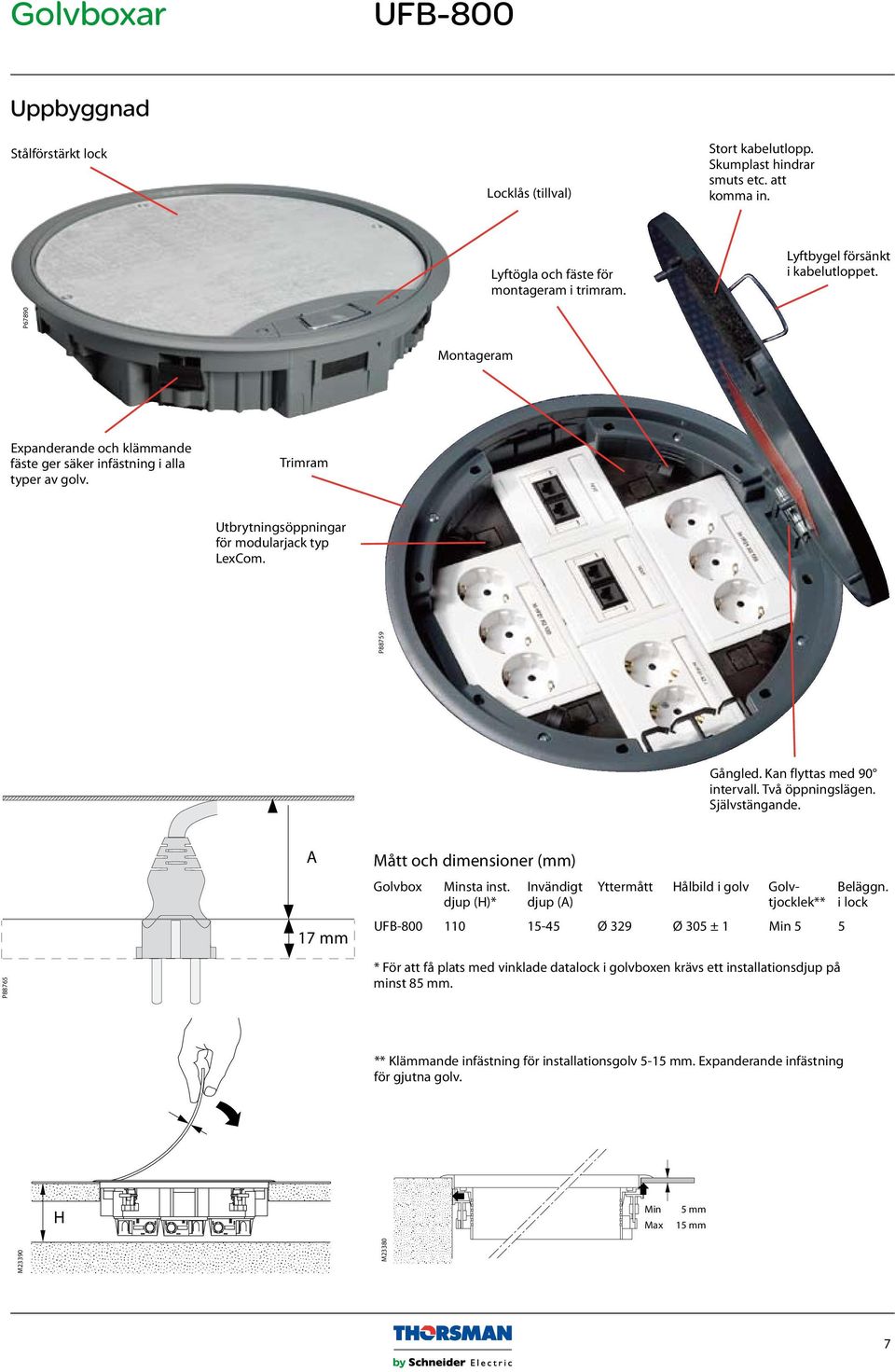

7 UFB-800 Uppbyggnad Stålförstärkt lock Locklås (tillval) Stort kabelutlopp. Skumplast hindrar smuts etc. att komma in. Lyftögla och fäste för montageram i trimram. Lyftbygel försänkt i kabelutloppet. Montageram Expanderande och klämmande fäste ger säker infästning i alla typer av golv. Utbrytningsöppningar för modularjack typ LexCom. P88759 Gångled. Kan flyttas med 90 intervall. Två öppningslägen. Självstängande. Mått och dimensioner (mm) Golvbox Minsta inst. djup (H)* Invändigt djup (A) Yttermått Hålbild i golv Golvtjocklek** UFB Ø 329 Ø 305 ± 1 Min 5 5 Beläggn. i lock * För att få plats med vinklade datalock i golvboxen krävs ett installationsdjup på minst 85 mm. H Min Max 5 mm 15 mm M23390 M23380 P67890 Trimram A 17 mm P88765 ** Klämmande infästning för installationsgolv 5-15 mm. Expanderande infästning för gjutna golv. 7

8 UFB-800 Bestyckningsexempel P88757 Installation med uttag och anslutningar Thorsman UFB-800 är anpassad för uttag och anslutningar typ Thorsman. Boxen har tre installationsfronter F80, två på 142 mm och en på 284 mm. P3806 P72832 LexCom tele/data LexCom tele/data P mm 142 mm 142 mm 142 mm LexCom tele/data LexCom tele/data LexCom tele/data LexCom tele/data Tele/Data/ Blindlock 84 mm 142 mm Tele/Data/ Blindlock 84 mm Tele/Data/ Blindlock 84 mm 142 mm LexCom tele/data LexCom tele/data För mer detaljerad information, se broschyr Uttags- och anslutningssystem för Thorsman. 8

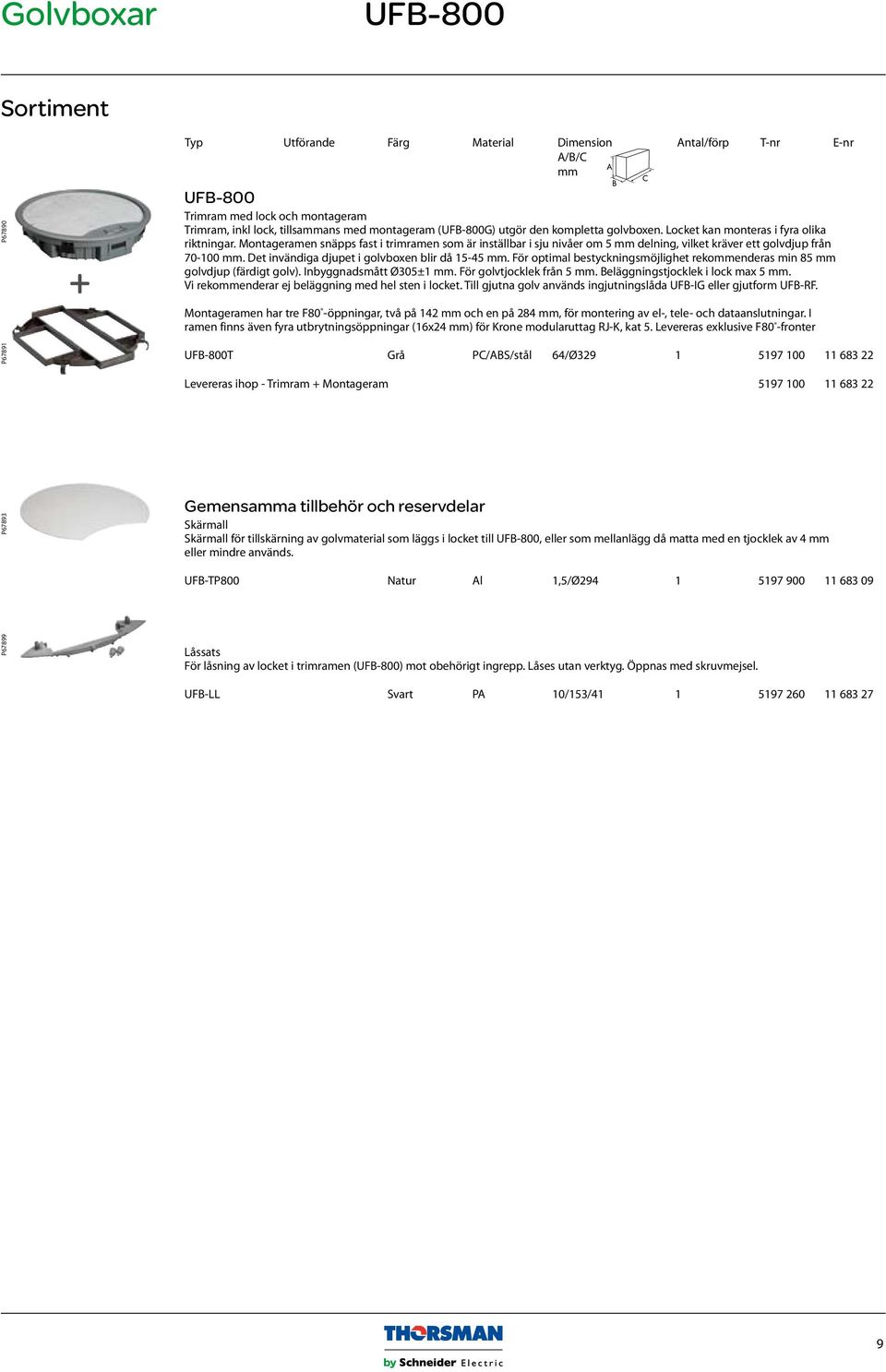

9 UFB-800 Sortiment P67890 P Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C mm UFB-800 Trimram med lock och montageram Trimram, inkl lock, tillsammans med montageram (UFB-800G) utgör den kompletta golvboxen. Locket kan monteras i fyra olika riktningar. Montageramen snäpps fast i trimramen som är inställbar i sju nivåer om 5 mm delning, vilket kräver ett golvdjup från mm. Det invändiga djupet i golvboxen blir då mm. För optimal bestyckningsmöjlighet rekommenderas min 85 mm golvdjup (färdigt golv). Inbyggnadsmått Ø305±1 mm. För golvtjocklek från 5 mm. Beläggningstjocklek i lock max 5 mm. Vi rekommenderar ej beläggning med hel sten i locket. Till gjutna golv används ingjutningslåda UFB-IG eller gjutform UFB-RF. Montageramen har tre F80 -öppningar, två på 142 mm och en på 284 mm, för montering av el-, tele- och dataanslutningar. I ramen finns även fyra utbrytningsöppningar (16x24 mm) för Krone modularuttag RJ-K, kat 5. Levereras exklusive F80 -fronter UFB-800T Grå PC/ABS/stål 64/Ø Levereras ihop - Trimram + Montageram P67893 Gemensamma tillbehör och reservdelar Skärmall Skärmall för tillskärning av golvmaterial som läggs i locket till UFB-800, eller som mellanlägg då matta med en tjocklek av 4 mm eller mindre används. UFB-TP800 Natur Al 1,5/Ø P67899 Låssats För låsning av locket i trimramen (UFB-800) mot obehörigt ingrepp. Låses utan verktyg. Öppnas med skruvmejsel. UFB-LL Svart PA 10/153/

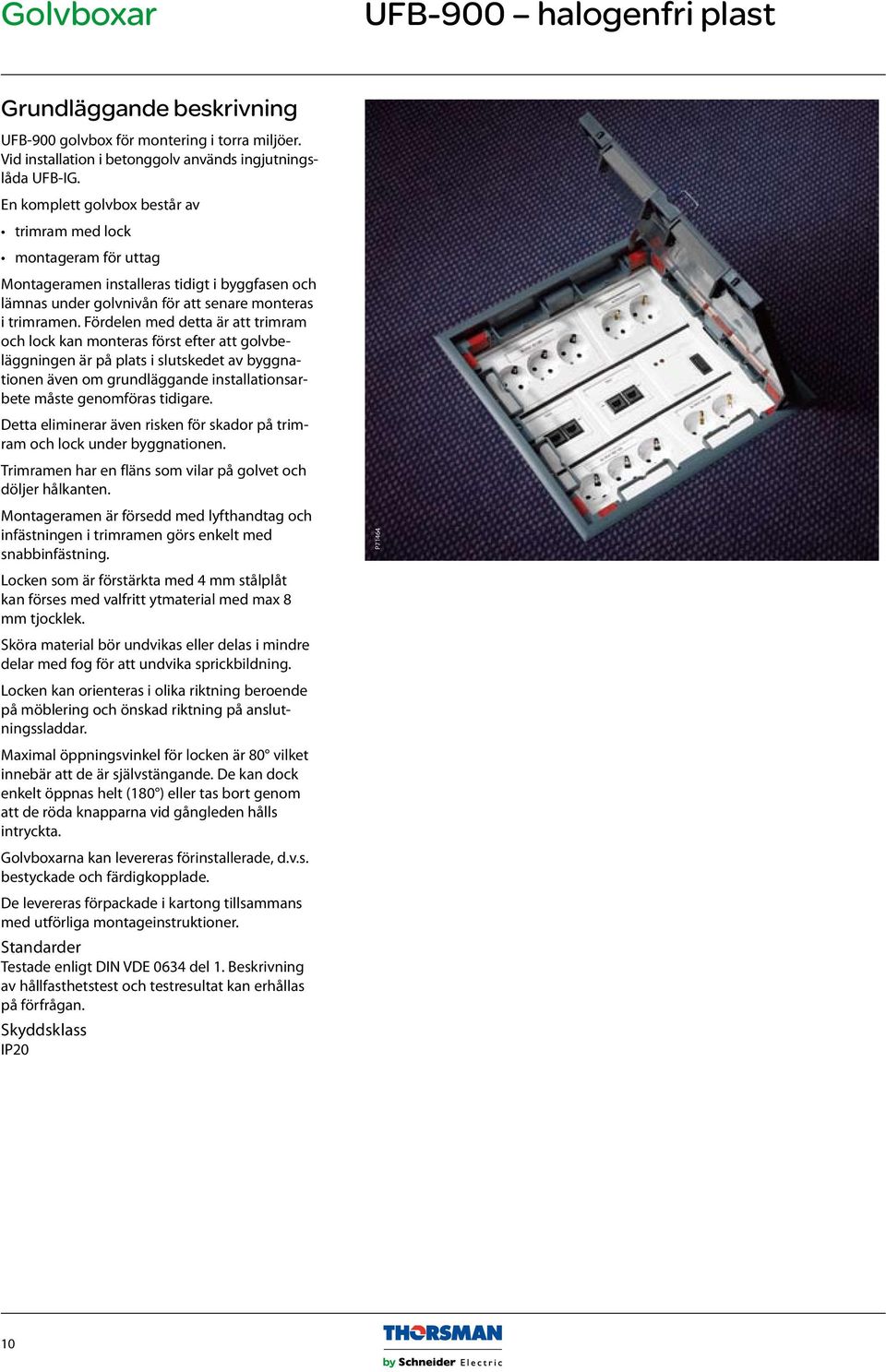

10 UFB-900 halogenfri plast Grundläggande beskrivning UFB-900 golvbox för montering i torra miljöer. Vid installation i betonggolv används ingjutningslåda UFB-IG. En komplett golvbox består av trimram med lock montageram för uttag Montageramen installeras tidigt i byggfasen och lämnas under golvnivån för att senare monteras i trimramen. Fördelen med detta är att trimram och lock kan monteras först efter att golvbeläggningen är på plats i slutskedet av byggnationen även om grundläggande installationsarbete måste genomföras tidigare. Detta eliminerar även risken för skador på trimram och lock under byggnationen. Trimramen har en fläns som vilar på golvet och döljer hålkanten. Montageramen är försedd med lyfthandtag och infästningen i trimramen görs enkelt med snabbinfästning. Locken som är förstärkta med 4 mm stålplåt kan förses med valfritt ytmaterial med max 8 mm tjocklek. Sköra material bör undvikas eller delas i mindre delar med fog för att undvika sprickbildning. Locken kan orienteras i olika riktning beroende på möblering och önskad riktning på anslutningssladdar. Maximal öppningsvinkel för locken är 80 vilket innebär att de är självstängande. De kan dock enkelt öppnas helt (180 ) eller tas bort genom att de röda knapparna vid gångleden hålls intryckta. Golvboxarna kan levereras förinstallerade, d.v.s. bestyckade och färdigkopplade. De levereras förpackade i kartong tillsammans med utförliga montageinstruktioner. Standarder Testade enligt DIN VDE 0634 del 1. Beskrivning av hållfasthetstest och testresultat kan erhållas på förfrågan. Skyddsklass IP20 P

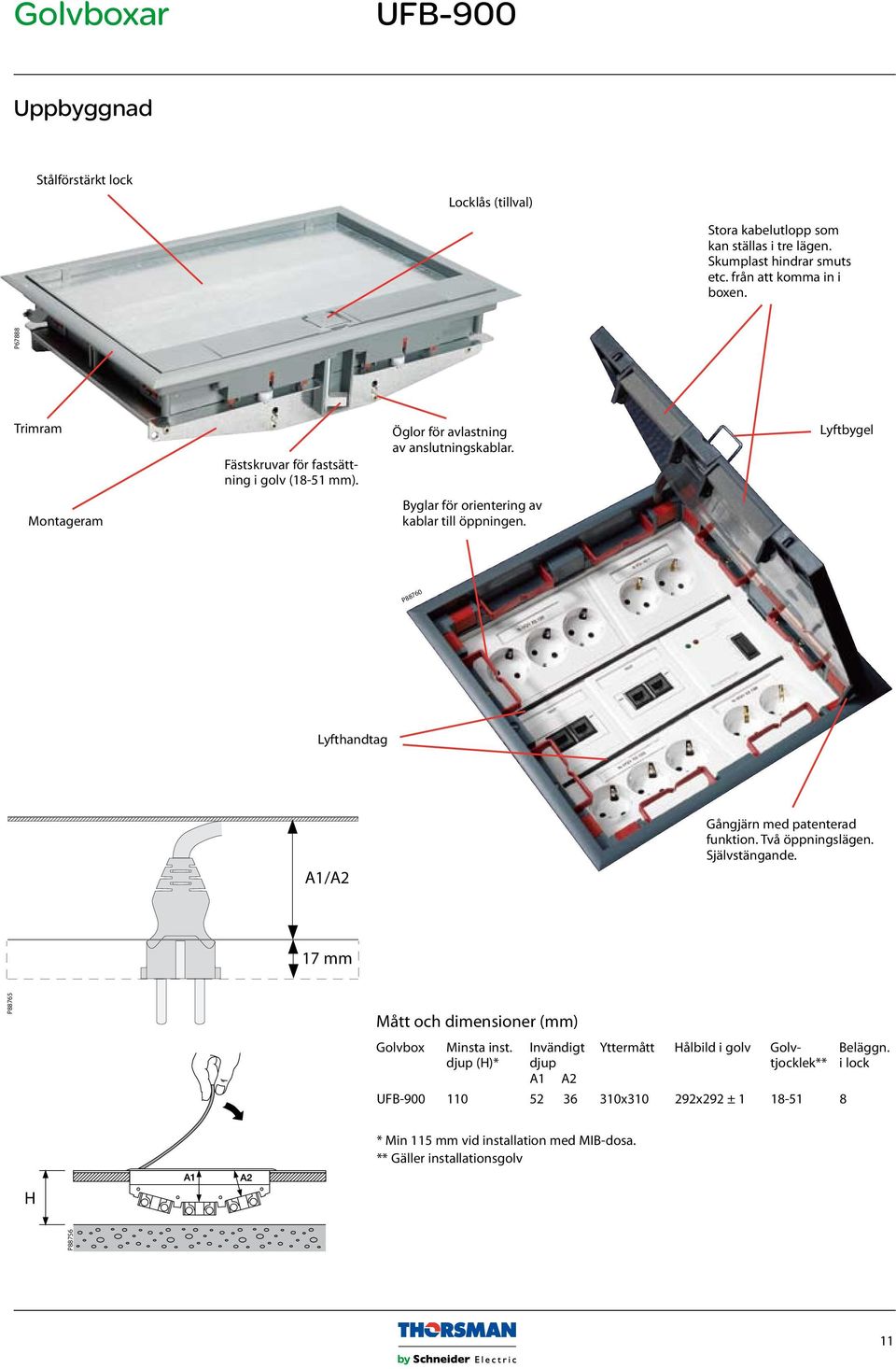

11 UFB-900 Uppbyggnad Stålförstärkt lock Locklås (tillval) Stora kabelutlopp som kan ställas i tre lägen. Skumplast hindrar smuts etc. från att komma in i boxen. Öglor för avlastning av anslutningskablar. Byglar för orientering av kablar till öppningen. P88760 Lyfthandtag Gångjärn med patenterad funktion. Två öppningslägen. Självstängande. Mått och dimensioner (mm) Golvbox Minsta inst. djup (H)* Invändigt djup A1 A2 Yttermått Hålbild i golv Golvtjocklek** UFB x x292 ± Beläggn. i lock * Min 115 mm vid installation med MIB-dosa. ** Gäller installationsgolv H P88756 P67888 Trimram Fästskruvar för fastsättning i golv (18-51 mm). Lyftbygel Montageram A1/A2 17 mm P

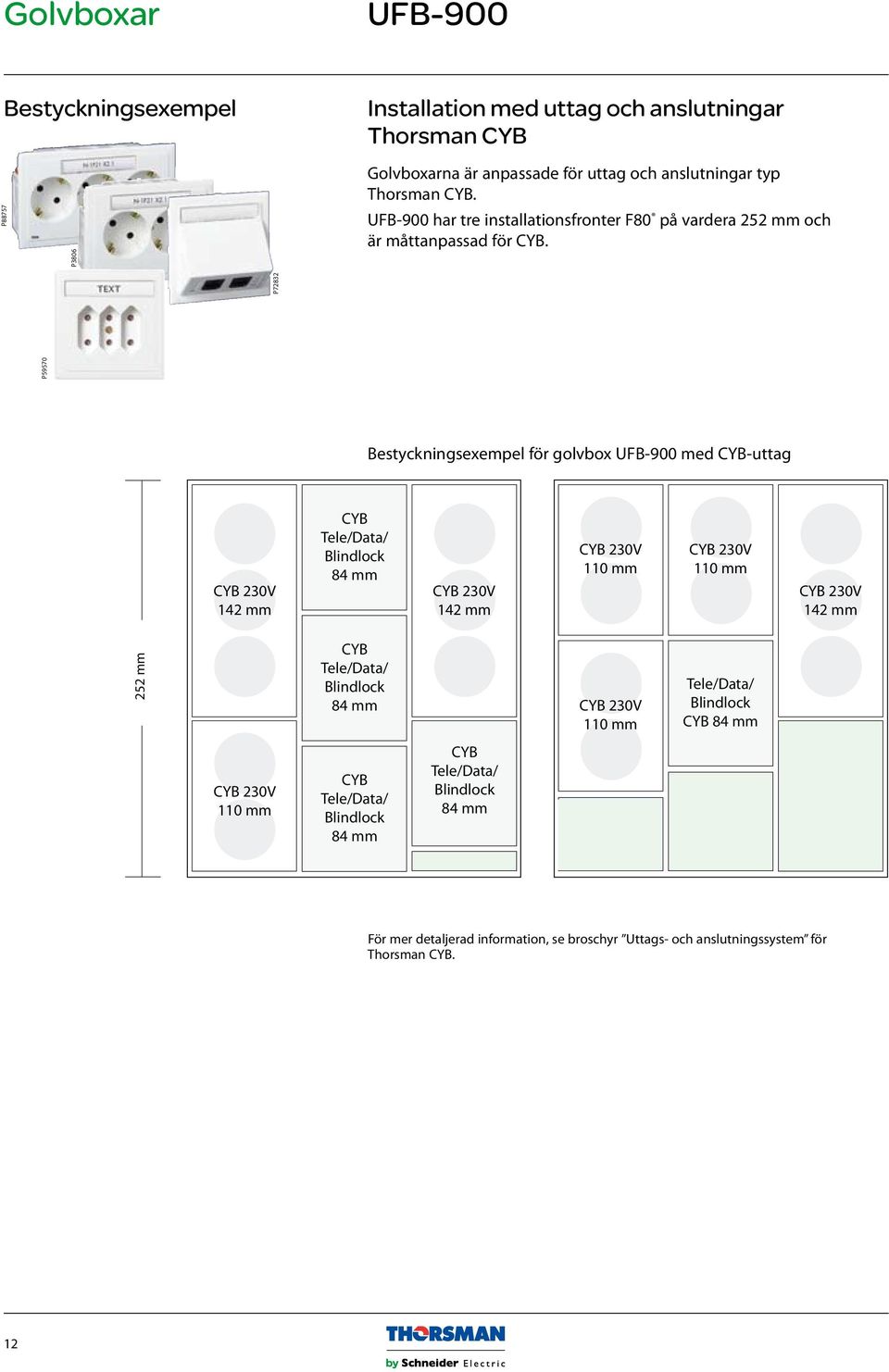

12 UFB-900 Bestyckningsexempel Installation med uttag och anslutningar Thorsman P88757 P3806 Golvboxarna är anpassade för uttag och anslutningar typ Thorsman. UFB-900 har tre installationsfronter F80 på vardera 252 mm och är måttanpassad för. P72832 Bestyckningsexempel för golvbox UFB-900 med -uttag 230V 142 mm Tele/Data/ Blindlock 84 mm 230V 142 mm 230V 110 mm 230V 110 mm 230V 142 mm 252 mm P59570 Tele/Data/ Blindlock 84 mm 230V 110 mm Tele/Data/ Blindlock 84 mm 230V 110 mm Tele/Data/ Blindlock 84 mm Tele/Data/ Blindlock 84 mm För mer detaljerad information, se broschyr Uttags- och anslutningssystem för Thorsman. 12

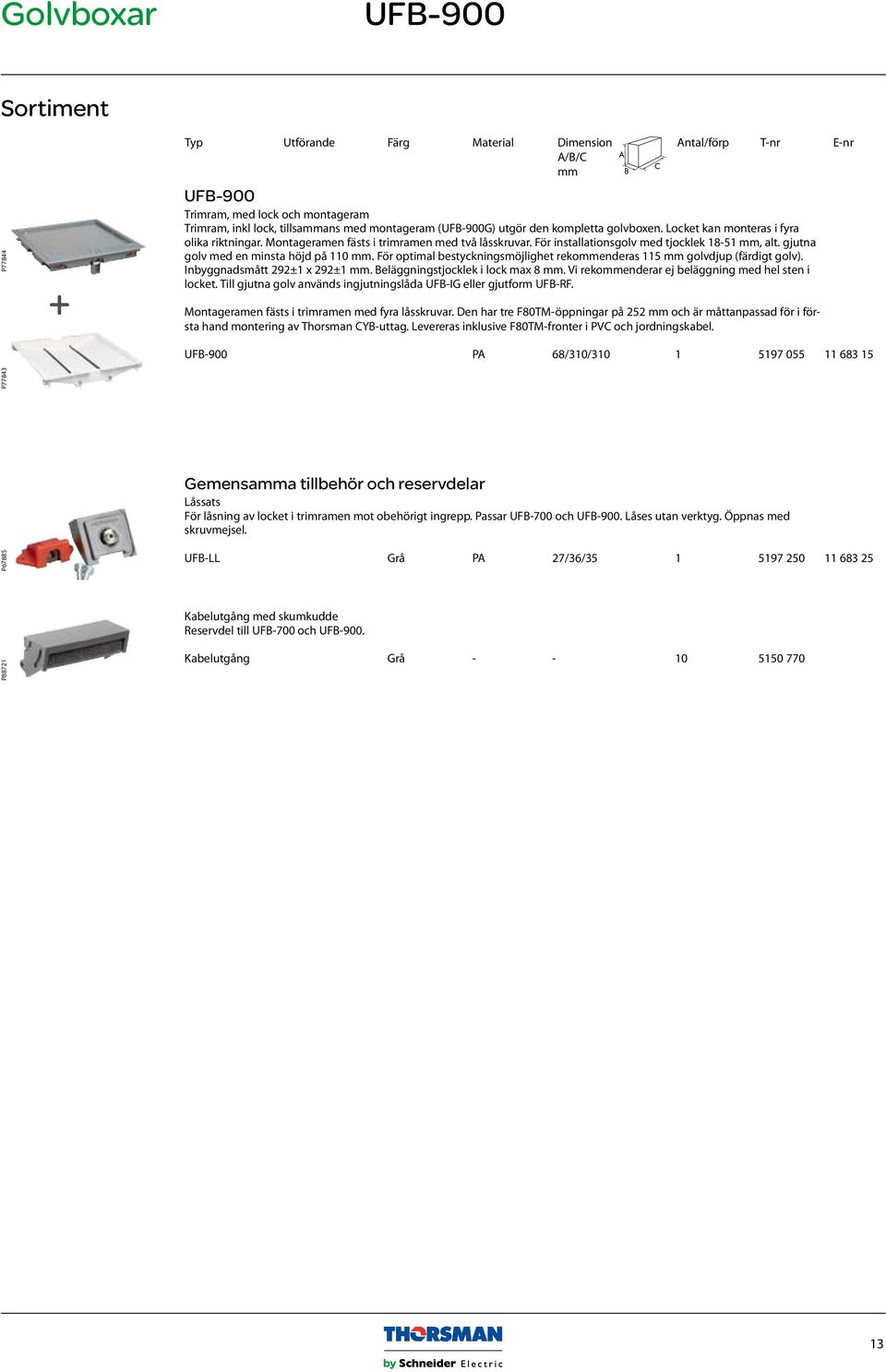

13 UFB-900 Sortiment P88721 P67885 P77843 P Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C mm UFB-900 Trimram, med lock och montageram Trimram, inkl lock, tillsammans med montageram (UFB-900G) utgör den kompletta golvboxen. Locket kan monteras i fyra olika riktningar. Montageramen fästs i trimramen med två låsskruvar. För installationsgolv med tjocklek mm, alt. gjutna golv med en minsta höjd på 110 mm. För optimal bestyckningsmöjlighet rekommenderas 115 mm golvdjup (färdigt golv). Inbyggnadsmått 292±1 x 292±1 mm. Beläggningstjocklek i lock max 8 mm. Vi rekommenderar ej beläggning med hel sten i locket. Till gjutna golv används ingjutningslåda UFB-IG eller gjutform UFB-RF. Montageramen fästs i trimramen med fyra låsskruvar. Den har tre F80TM-öppningar på 252 mm och är måttanpassad för i första hand montering av Thorsman -uttag. Levereras inklusive F80TM-fronter i PVC och jordningskabel. UFB-900 PA 68/310/ Gemensamma tillbehör och reservdelar Låssats För låsning av locket i trimramen mot obehörigt ingrepp. Passar UFB-700 och UFB-900. Låses utan verktyg. Öppnas med skruvmejsel. UFB-LL Grå PA 27/36/ Kabelutgång med skumkudde Reservdel till UFB-700 och UFB-900. Kabelutgång Grå

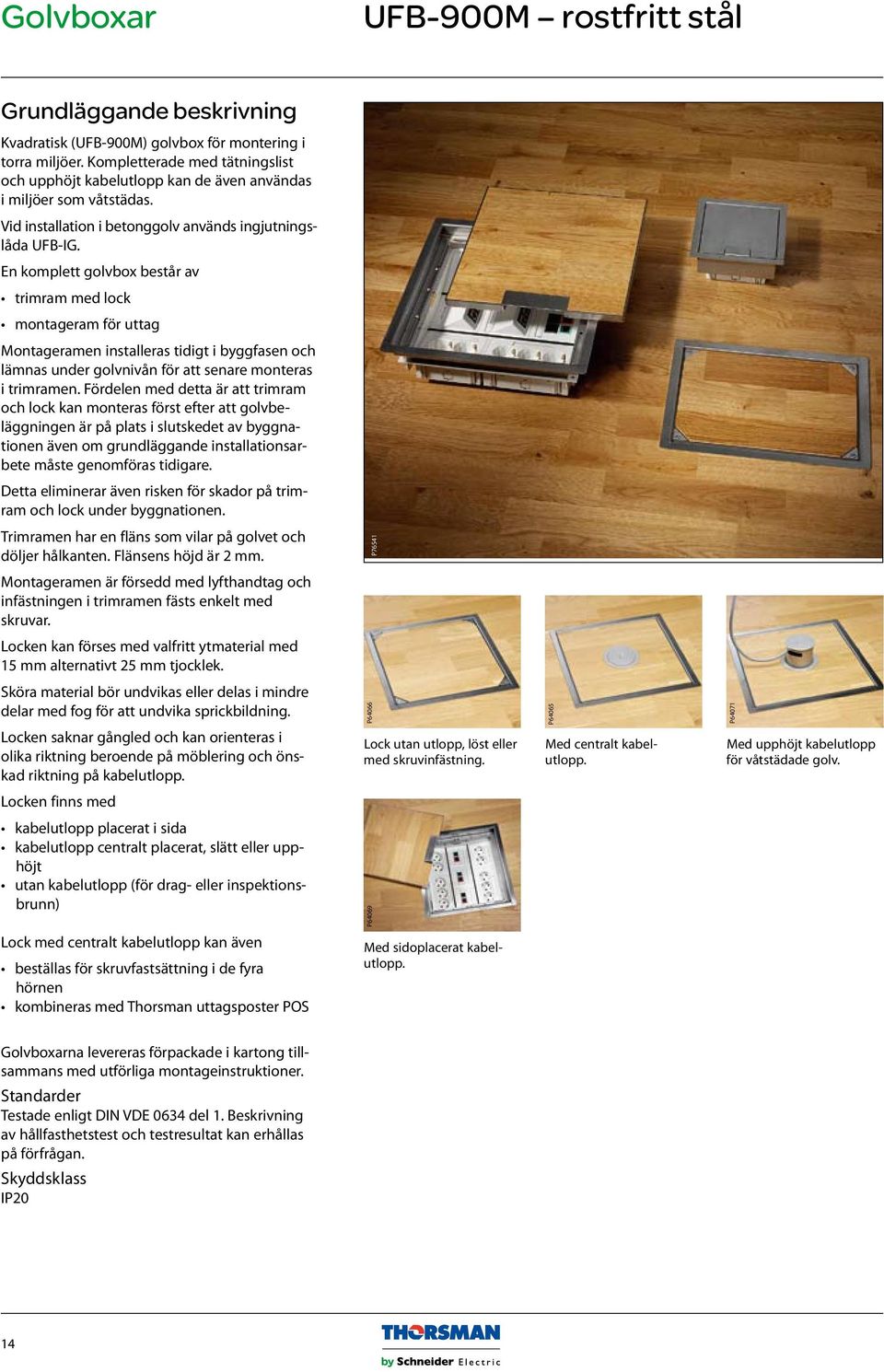

14 UFB-900M rostfritt stål Grundläggande beskrivning Kvadratisk (UFB-900M) golvbox för montering i torra miljöer. Kompletterade med tätningslist och upphöjt kabelutlopp kan de även användas i miljöer som våtstädas. Vid installation i betonggolv används ingjutningslåda UFB-IG. En komplett golvbox består av trimram med lock montageram för uttag Montageramen installeras tidigt i byggfasen och lämnas under golvnivån för att senare monteras i trimramen. Fördelen med detta är att trimram och lock kan monteras först efter att golvbeläggningen är på plats i slutskedet av byggnationen även om grundläggande installationsarbete måste genomföras tidigare. Detta eliminerar även risken för skador på trimram och lock under byggnationen. Trimramen har en fläns som vilar på golvet och döljer hålkanten. Flänsens höjd är 2 mm. P76541 Montageramen är försedd med lyfthandtag och infästningen i trimramen fästs enkelt med skruvar. Locken kan förses med valfritt ytmaterial med 15 mm alternativt 25 mm tjocklek. Sköra material bör undvikas eller delas i mindre delar med fog för att undvika sprickbildning. Locken saknar gångled och kan orienteras i olika riktning beroende på möblering och önskad riktning på kabelutlopp. P64066 Lock utan utlopp, löst eller med skruvinfästning. P64065 Med centralt kabelutlopp. P64071 Med upphöjt kabelutlopp för våtstädade golv. Locken finns med kabelutlopp placerat i sida kabelutlopp centralt placerat, slätt eller upphöjt utan kabelutlopp (för drag- eller inspektionsbrunn) P64069 Lock med centralt kabelutlopp kan även beställas för skruvfastsättning i de fyra hörnen kombineras med Thorsman uttagsposter POS Med sidoplacerat kabelutlopp. Golvboxarna levereras förpackade i kartong tillsammans med utförliga montageinstruktioner. Standarder Testade enligt DIN VDE 0634 del 1. Beskrivning av hållfasthetstest och testresultat kan erhållas på förfrågan. Skyddsklass IP20 14

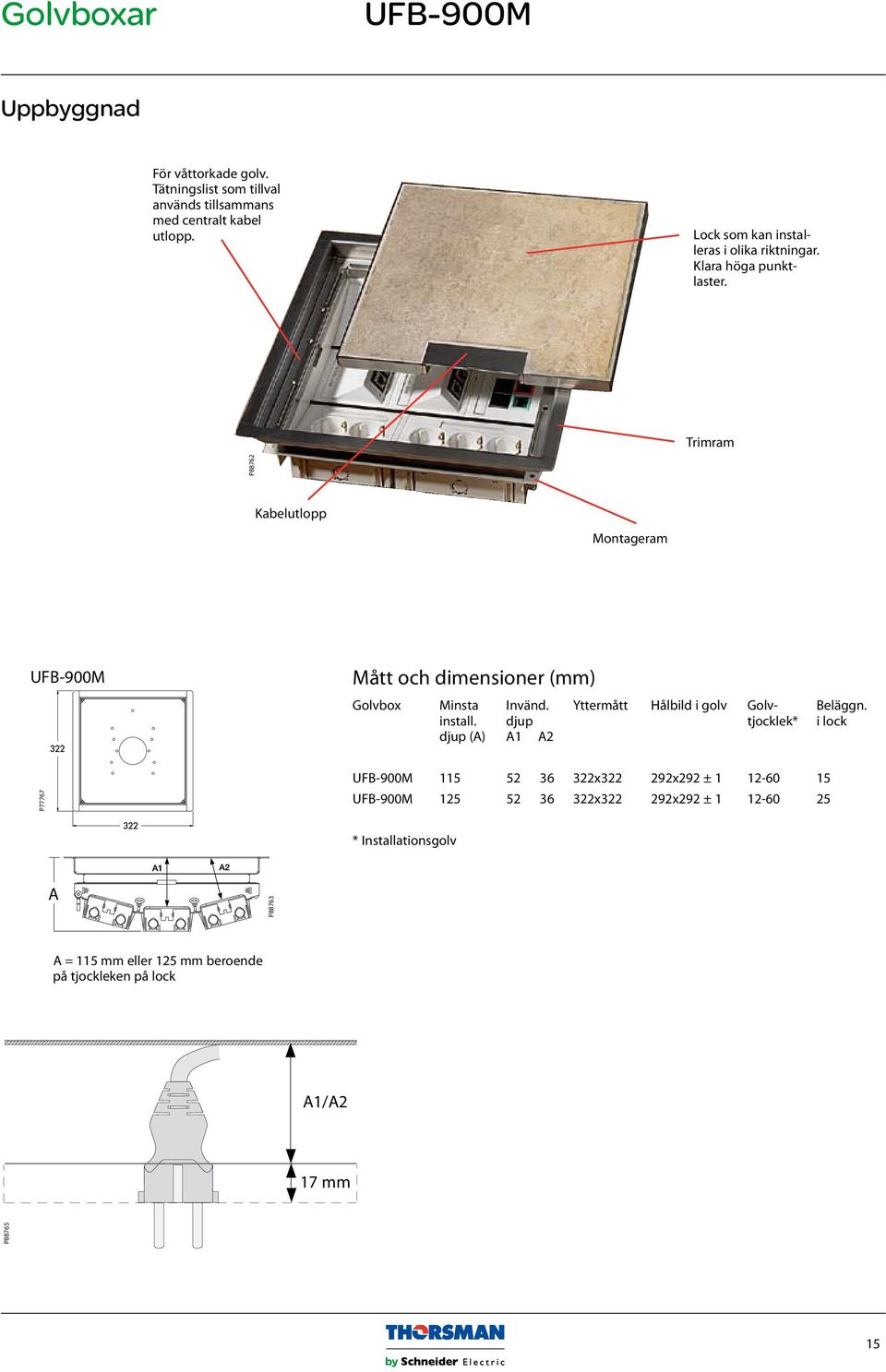

15 UFB-900M Uppbyggnad För våttorkade golv. Tätningslist som tillval används tillsammans med centralt kabel utlopp. Lock som kan installeras i olika riktningar. Klara höga punktlaster. Trimram Kabelutlopp Montageram UFB-900M Mått och dimensioner (mm) Golvbox Minsta install. djup (A) Invänd. djup A1 A2 Yttermått Hålbild i golv Golvtjocklek* Beläggn. i lock P77767 UFB-900M x x292 ± UFB-900M x x292 ± * Installationsgolv A A = 115 mm eller 125 mm beroende på tjockleken på lock A1/A2 17 mm P88765 P88762 P

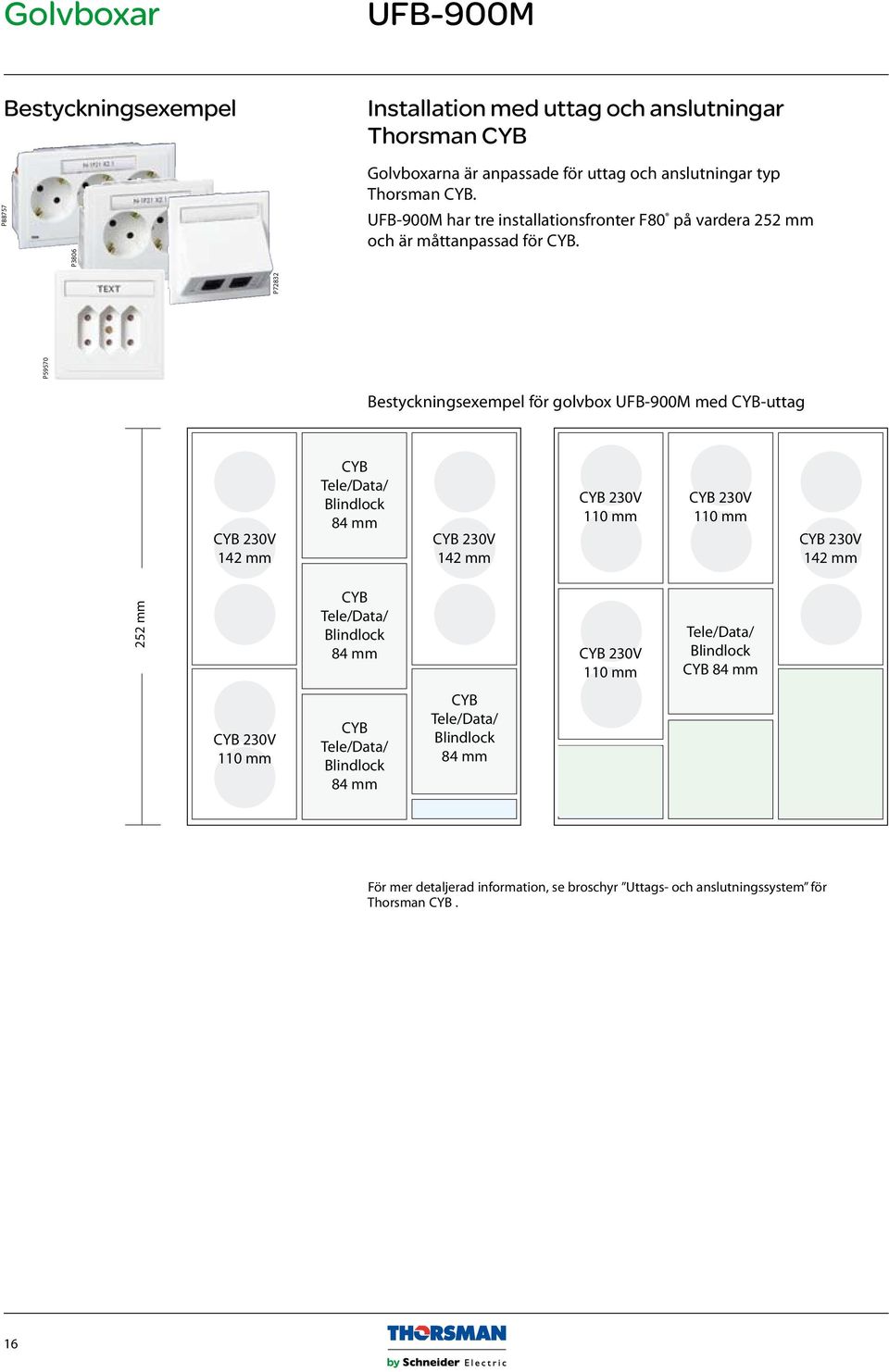

16 UFB-900M Bestyckningsexempel Installation med uttag och anslutningar Thorsman P88757 P3806 Golvboxarna är anpassade för uttag och anslutningar typ Thorsman. UFB-900M har tre installationsfronter F80 på vardera 252 mm och är måttanpassad för. Bestyckningsexempel för golvbox UFB-900M med -uttag 230V 142 mm Tele/Data/ Blindlock 84 mm 230V 142 mm 230V 110 mm 230V 110 mm 230V 142 mm 252 mm P59570 P72832 Tele/Data/ Blindlock 84 mm 230V 110 mm Tele/Data/ Blindlock 84 mm 230V 110 mm Tele/Data/ Blindlock 84 mm Tele/Data/ Blindlock 84 mm För mer detaljerad information, se broschyr Uttags- och anslutningssystem för Thorsman. 16

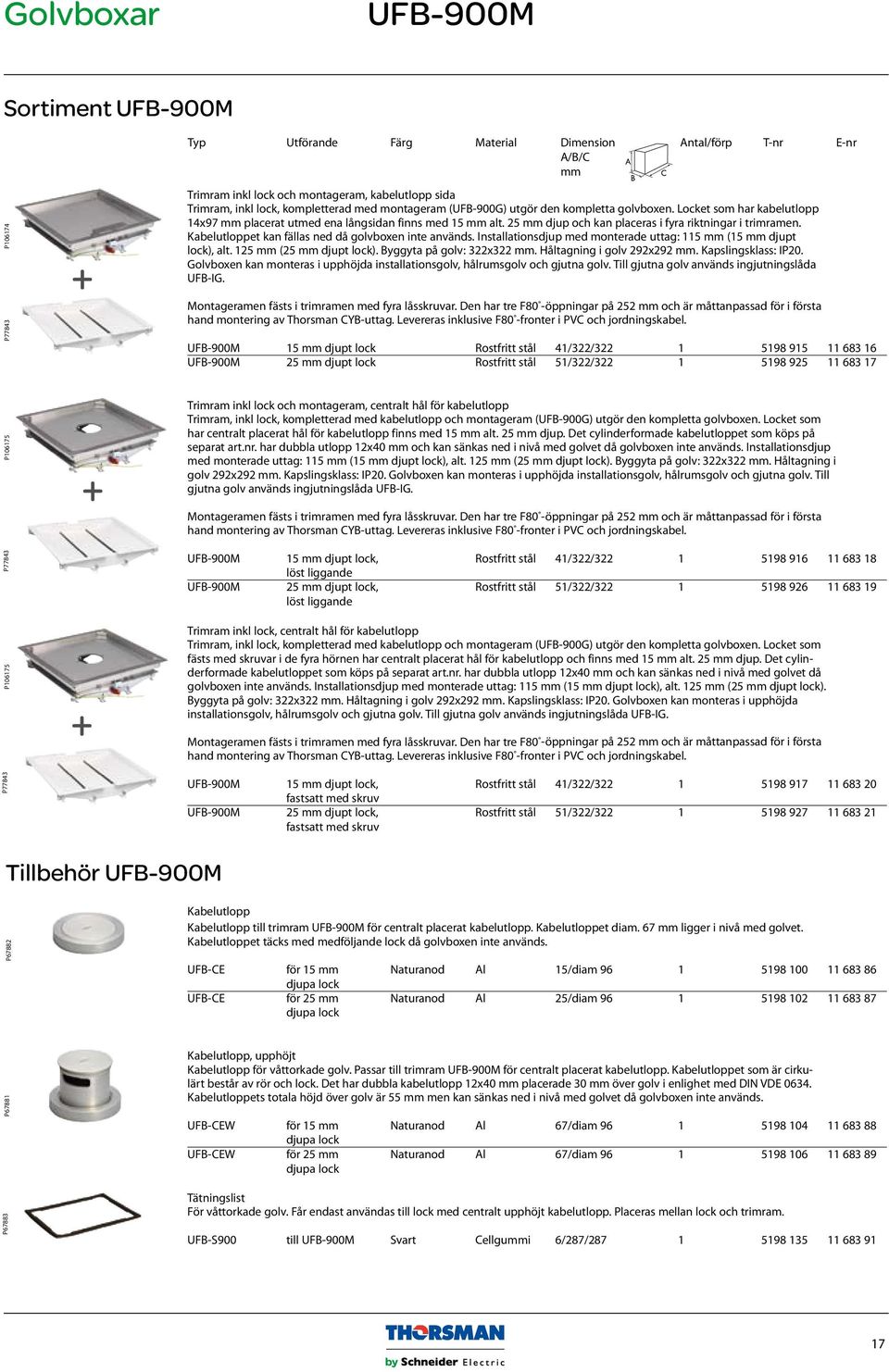

17 UFB-900M Sortiment UFB-900M Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C mm P P P77843 P P77843 P Trimram inkl lock och montageram, kabelutlopp sida Trimram, inkl lock, kompletterad med montageram (UFB-900G) utgör den kompletta golvboxen. Locket som har kabelutlopp 14x97 mm placerat utmed ena långsidan finns med 15 mm alt. 25 mm djup och kan placeras i fyra riktningar i trimramen. Kabelutloppet kan fällas ned då golvboxen inte används. Installationsdjup med monterade uttag: 115 mm (15 mm djupt lock), alt. 125 mm (25 mm djupt lock). Byggyta på golv: 322x322 mm. Håltagning i golv 292x292 mm. Kapslingsklass: IP20. Golvboxen kan monteras i upphöjda installationsgolv, hålrumsgolv och gjutna golv. Till gjutna golv används ingjutningslåda UFB-IG. Montageramen fästs i trimramen med fyra låsskruvar. Den har tre F80 -öppningar på 252 mm och är måttanpassad för i första hand montering av Thorsman -uttag. Levereras inklusive F80 -fronter i PVC och jordningskabel. UFB-900M 15 mm djupt lock Rostfritt stål 41/322/ UFB-900M 25 mm djupt lock Rostfritt stål 51/322/ Trimram inkl lock och montageram, centralt hål för kabelutlopp Trimram, inkl lock, kompletterad med kabelutlopp och montageram (UFB-900G) utgör den kompletta golvboxen. Locket som har centralt placerat hål för kabelutlopp finns med 15 mm alt. 25 mm djup. Det cylinderformade kabelutloppet som köps på separat art.nr. har dubbla utlopp 12x40 mm och kan sänkas ned i nivå med golvet då golvboxen inte används. Installationsdjup med monterade uttag: 115 mm (15 mm djupt lock), alt. 125 mm (25 mm djupt lock). Byggyta på golv: 322x322 mm. Håltagning i golv 292x292 mm. Kapslingsklass: IP20. Golvboxen kan monteras i upphöjda installationsgolv, hålrumsgolv och gjutna golv. Till gjutna golv används ingjutningslåda UFB-IG. Montageramen fästs i trimramen med fyra låsskruvar. Den har tre F80 -öppningar på 252 mm och är måttanpassad för i första hand montering av Thorsman -uttag. Levereras inklusive F80 -fronter i PVC och jordningskabel. UFB-900M 15 mm djupt lock, Rostfritt stål 41/322/ löst liggande UFB-900M 25 mm djupt lock, Rostfritt stål 51/322/ löst liggande Trimram inkl lock, centralt hål för kabelutlopp Trimram, inkl lock, kompletterad med kabelutlopp och montageram (UFB-900G) utgör den kompletta golvboxen. Locket som fästs med skruvar i de fyra hörnen har centralt placerat hål för kabelutlopp och finns med 15 mm alt. 25 mm djup. Det cylinderformade kabelutloppet som köps på separat art.nr. har dubbla utlopp 12x40 mm och kan sänkas ned i nivå med golvet då golvboxen inte används. Installationsdjup med monterade uttag: 115 mm (15 mm djupt lock), alt. 125 mm (25 mm djupt lock). Byggyta på golv: 322x322 mm. Håltagning i golv 292x292 mm. Kapslingsklass: IP20. Golvboxen kan monteras i upphöjda installationsgolv, hålrumsgolv och gjutna golv. Till gjutna golv används ingjutningslåda UFB-IG. Montageramen fästs i trimramen med fyra låsskruvar. Den har tre F80 -öppningar på 252 mm och är måttanpassad för i första hand montering av Thorsman -uttag. Levereras inklusive F80 -fronter i PVC och jordningskabel. UFB-900M 15 mm djupt lock, Rostfritt stål 41/322/ fastsatt med skruv UFB-900M 25 mm djupt lock, Rostfritt stål 51/322/ fastsatt med skruv Tillbehör UFB-900M P67881 P67882 P67883 Kabelutlopp Kabelutlopp till trimram UFB-900M för centralt placerat kabelutlopp. Kabelutloppet diam. 67 mm ligger i nivå med golvet. Kabelutloppet täcks med medföljande lock då golvboxen inte används. UFB-CE för 15 mm Naturanod Al 15/diam djupa lock UFB-CE för 25 mm Naturanod Al 25/diam djupa lock Kabelutlopp, upphöjt Kabelutlopp för våttorkade golv. Passar till trimram UFB-900M för centralt placerat kabelutlopp. Kabelutloppet som är cirkulärt består av rör och lock. Det har dubbla kabelutlopp 12x40 mm placerade 30 mm över golv i enlighet med DIN VDE Kabelutloppets totala höjd över golv är 55 mm men kan sänkas ned i nivå med golvet då golvboxen inte används. UFB-CEW för 15 mm Naturanod Al 67/diam djupa lock UFB-CEW för 25 mm Naturanod Al 67/diam djupa lock Tätningslist För våttorkade golv. Får endast användas till lock med centralt upphöjt kabelutlopp. Placeras mellan lock och trimram. UFB-S900 till UFB-900M Svart Cellgummi 6/287/

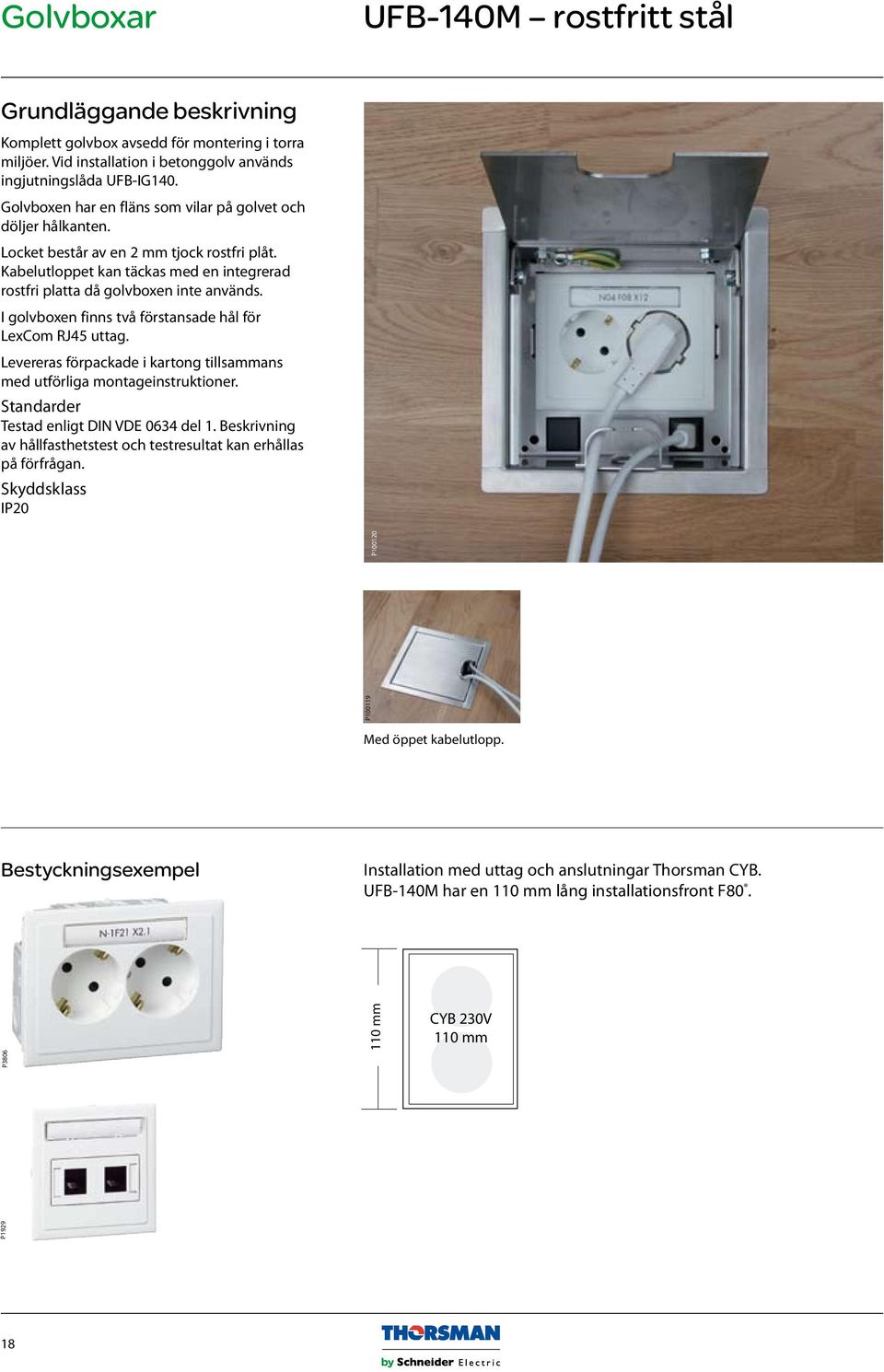

18 UFB-140M rostfritt stål Grundläggande beskrivning Komplett golvbox avsedd för montering i torra miljöer. Vid installation i betonggolv används ingjutningslåda UFB-IG140. Golvboxen har en fläns som vilar på golvet och döljer hålkanten. Locket består av en 2 mm tjock rostfri plåt. Kabelutloppet kan täckas med en integrerad rostfri platta då golvboxen inte används. I golvboxen finns två förstansade hål för LexCom RJ45 uttag. Levereras förpackade i kartong tillsammans med utförliga montageinstruktioner. Standarder Testad enligt DIN VDE 0634 del 1. Beskrivning av hållfasthetstest och testresultat kan erhållas på förfrågan. Skyddsklass IP20 Bestyckningsexempel Installation med uttag och anslutningar Thorsman. UFB-140M har en 110 mm lång installationsfront F80. P mm 230V 110 mm P1929 P P Med öppet kabelutlopp. 18

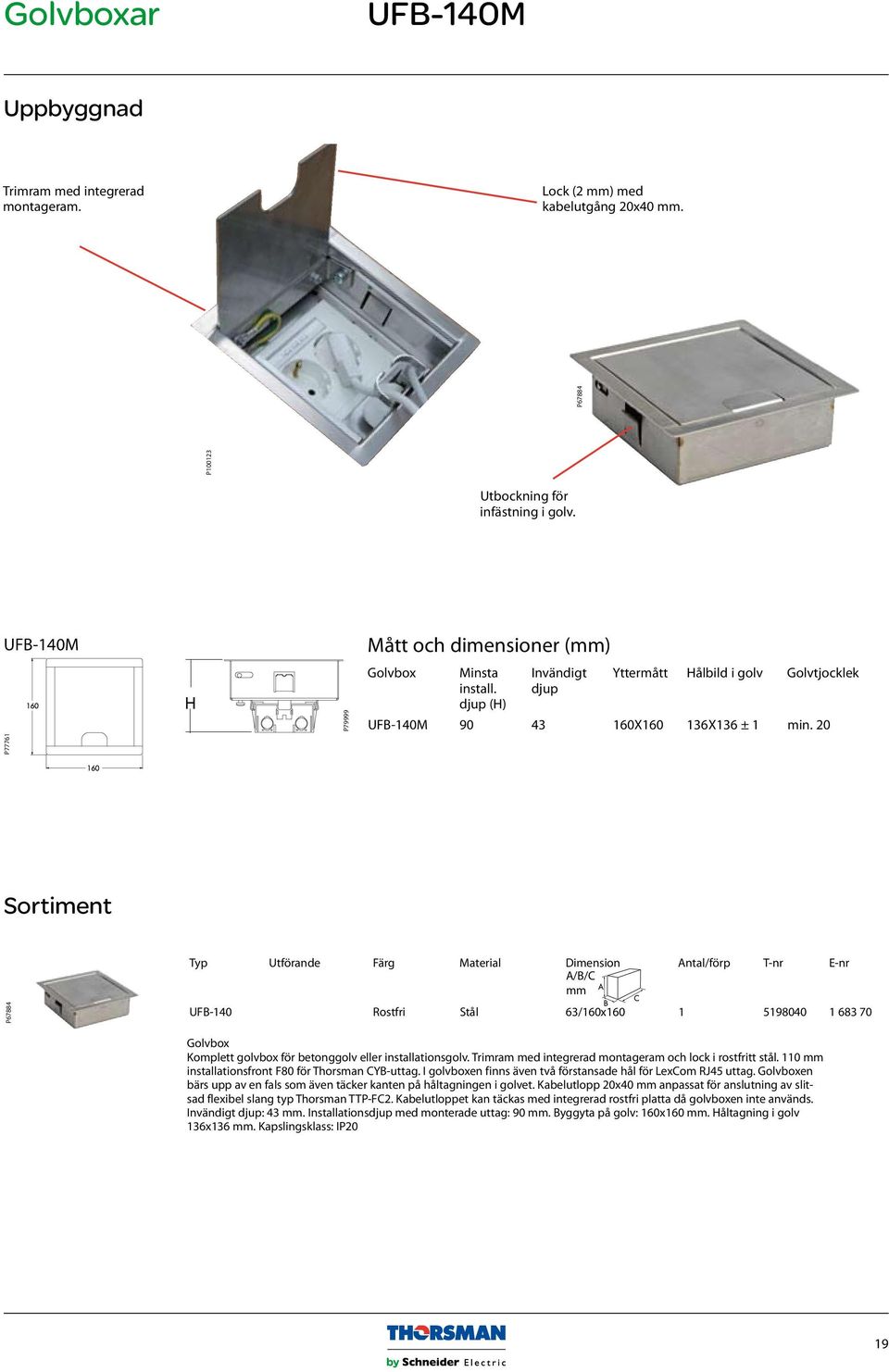

19 UFB-140M Uppbyggnad Trimram med integrerad montageram. Lock (2 mm) med kabelutgång 20x40 mm. P P67884 Utbockning för infästning i golv. UFB-140M P77761 H P79999 Mått och dimensioner (mm) Golvbox Minsta install. djup (H) Invändigt djup Yttermått Hålbild i golv Golvtjocklek UFB-140M X X136 ± 1 min. 20 Sortiment P67884 Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C mm UFB-140 Rostfri Stål 63/160x Golvbox Komplett golvbox för betonggolv eller installationsgolv. Trimram med integrerad montageram och lock i rostfritt stål. 110 mm installationsfront F80 för Thorsman -uttag. I golvboxen finns även två förstansade hål för LexCom RJ45 uttag. Golvboxen bärs upp av en fals som även täcker kanten på håltagningen i golvet. Kabelutlopp 20x40 mm anpassat för anslutning av slitsad flexibel slang typ Thorsman TTP-FC2. Kabelutloppet kan täckas med integrerad rostfri platta då golvboxen inte används. Invändigt djup: 43 mm. Installationsdjup med monterade uttag: 90 mm. Byggyta på golv: 160x160 mm. Håltagning i golv 136x136 mm. Kapslingsklass: IP20 19

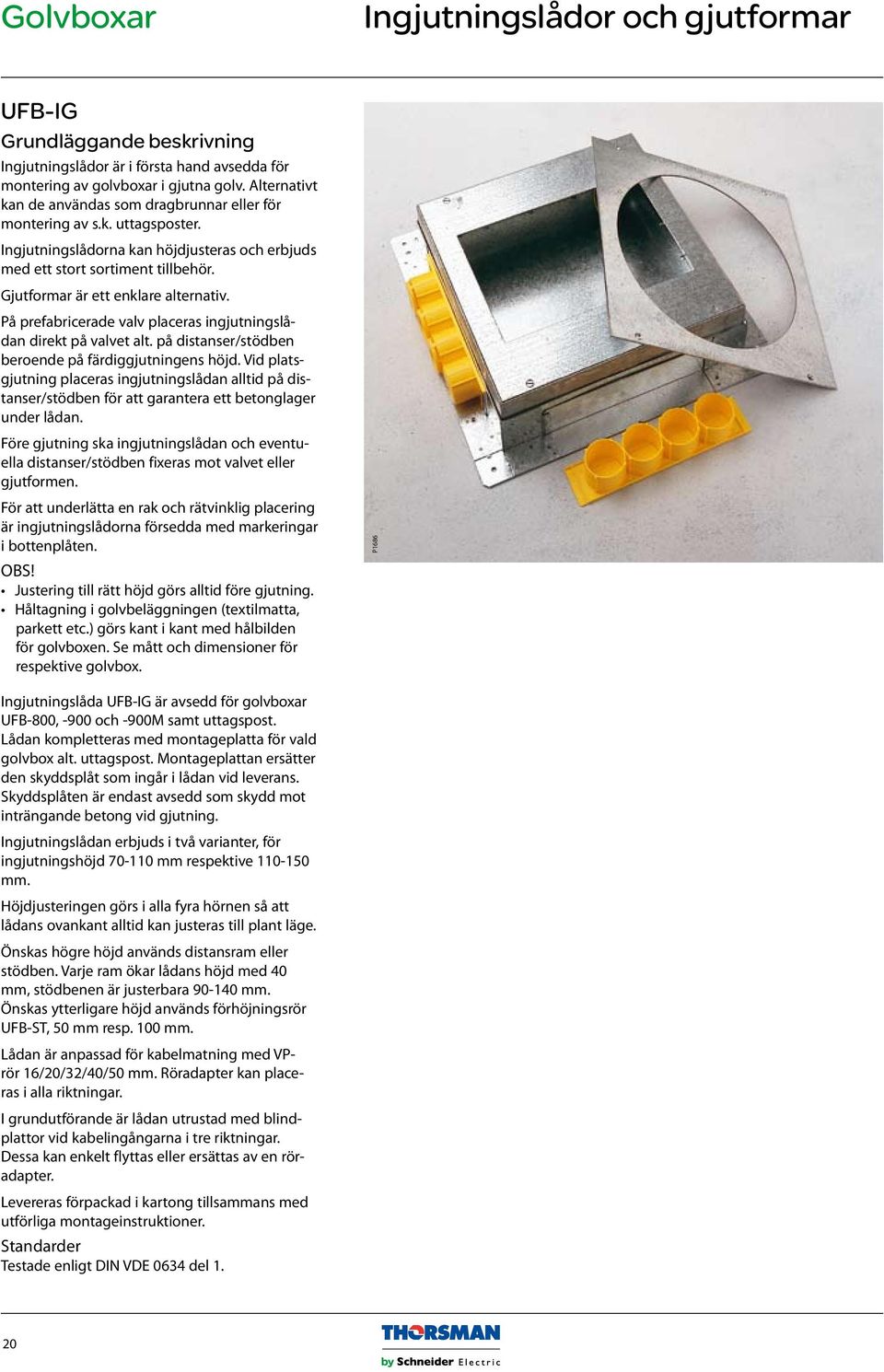

20 Ingjutningslådor och gjutformar UFB-IG Grundläggande beskrivning Ingjutningslådor är i första hand avsedda för montering av golvboxar i gjutna golv. Alternativt kan de användas som dragbrunnar eller för montering av s.k. uttagsposter. Ingjutningslådorna kan höjdjusteras och erbjuds med ett stort sortiment tillbehör. Gjutformar är ett enklare alternativ. På prefabricerade valv placeras ingjutningslådan direkt på valvet alt. på distanser/stödben beroende på färdiggjutningens höjd. Vid platsgjutning placeras ingjutningslådan alltid på distanser/stödben för att garantera ett betonglager under lådan. Före gjutning ska ingjutningslådan och eventuella distanser/stödben fixeras mot valvet eller gjutformen. För att underlätta en rak och rätvinklig placering är ingjutningslådorna försedda med markeringar i bottenplåten. OBS! Justering till rätt höjd görs alltid före gjutning. Håltagning i golvbeläggningen (textilmatta, parkett etc.) görs kant i kant med hålbilden för golvboxen. Se mått och dimensioner för respektive golvbox. P1686 Ingjutningslåda UFB-IG är avsedd för golvboxar UFB-800, -900 och -900M samt uttagspost. Lådan kompletteras med montageplatta för vald golvbox alt. uttagspost. Montageplattan ersätter den skyddsplåt som ingår i lådan vid leverans. Skyddsplåten är endast avsedd som skydd mot inträngande betong vid gjutning. Ingjutningslådan erbjuds i två varianter, för ingjutningshöjd mm respektive mm. Höjdjusteringen görs i alla fyra hörnen så att lådans ovankant alltid kan justeras till plant läge. Önskas högre höjd används distansram eller stödben. Varje ram ökar lådans höjd med 40 mm, stödbenen är justerbara mm. Önskas ytterligare höjd används förhöjningsrör UFB-ST, 50 mm resp. 100 mm. Lådan är anpassad för kabelmatning med VPrör 16/20/32/40/50 mm. Röradapter kan placeras i alla riktningar. I grundutförande är lådan utrustad med blindplattor vid kabelingångarna i tre riktningar. Dessa kan enkelt flyttas eller ersättas av en röradapter. Levereras förpackad i kartong tillsammans med utförliga montageinstruktioner. Standarder Testade enligt DIN VDE 0634 del 1. 20

21 Ingjutningslådor och gjutformar Uppbyggnad UFB-IG Justerbar montageram. Jordförbindning Montageplattor för UFB golvboxar och POS uttagsposter. P1557 Öppningar för kabelmatning i fyra riktningar. Reduceringsmuffar UFB-RM Röradapter UFB-AP Skruvhål i alla fyra hörnen. Markeringar som gör det enkelt att placera boxarna i en rak linje. M20100 H Mått och dimensioner (mm) Ingjutningslåda Höjd(H) Yttermått montageram Yttermått bottenplåt UFB-IG alt x x455 21

22 Ingjutningslådor och gjutformar Sortiment UFB-IG P67895 Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C mm Ingjutningslåda UFB-IG För ingjutning i golv. Höjden på lådan är inställbar och klarar inbyggnadsdjup från 70 mm till 110 mm resp 110 mm till 150 mm. Justeringen görs i alla fyra hörnen så att lådan alltid kan justeras i nivå med färdigt golv. OBS! Justeras före gjutning. Levereras med montageram, tre blindplattor UFB-AP och en enkel täckplåt som skydd vid gjutning. Passar till golvboxar typ UFB och serviceposter typ POS monterade på montageplatta UFB-MP. Vid montage av komplett golvbox (trimram och montageram) används om möjligt alltid den högre lådan för optimal bestyckningsmöjlighet. UFB-IG mm Förzinkad 110/455/ UFB-IG mm Förzinkad 140/455/ P67896 Förhöjningsram Förhöjningsram som skruvas fast på ingjutningslådan och ökar höjden med 40 mm. Flera förhöjningsramar kan monteras ovanpå varandra. UFB-MG Al 47/370/ Montageplatta För montage av golvbox eller servicepost i/på ingjutningslåda UFB-IG alt. blind täckning. P67902 UFB-MP till UFB-900/900M Förzinkad Stål 3/361/ UFB-MP till UFB-800 Förzinkad Stål 3/361/ UFB-MP till POS-200 Förzinkad Stål 3/361/ UFB-MP Blindplåt Förzinkad Stål 3/361/ Röradapter För anslutning av fyra stycken rör Ø50 mm till ingjutningslåda UFB-IG. Vid anslutning av mindre rördiametrar används reduceringsmuff UFB-RM. P67899 P67901 P67900 UFB-AP Gul PP 55/40/ Reduceringsmuff För reducering av studsdiametern på röradapter UFB-AP. UFB-RM Ø16 mm Gul PP Ø50/ UFB-RM Ø20 mm Gul PP Ø50/ UFB-RM Ø32 mm Gul PP Ø50/ UFB-RM Ø40 mm Gul PP Ø50/ Blindplatta Blindplatta utan hålbild (blindlock) för kabelinlopp till ingjutningslåda UFB-IG. UFB-AP Förzinkad Stål 55/1,6/

23 Ingjutningslådor och gjutformar UFB-IG140 Grundläggande beskrivning Ingjutningslåda UFB-IG140 är avsedd för golvbox UFB-140M. Minsta ingjutningshöjd är 110 mm. Höjdjustering görs med stödben UFB-SA. Stödbenen adderar mm till höjden. Önskas ytterligare höjd används förhöjningsrör UFB-ST, 50 mm resp. 100 mm. Lådan är anpassad för kabelmatning med VPrör 25 mm. Röradapter kan placeras i alla riktningar. Som skydd mot inträngande betong vid gjutning är ett block i cellplast placerat i lådan vid leverans. Levereras förpackad i kartong tillsammans med utförliga montageinstruktioner. P67903 Uppbyggnad UFB-IG140 Block i cellplast. Ingjutningslåda P67903 Utbrytningsöppningar för röradapter. Mått och dimensioner (mm) Ingjutningslåda Höjd(H) Yttermått ingjutningslåda Yttermått bottenplåt UFB-IG x x180 23

24 Ingjutningslådor och gjutformar Sortiment UFB-IG140 Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C mm Ingjutningslåda UFB-IG140 Ingjutningslåda med höjd 110 mm anpassad för golvbox UFB-140M. Ingjutningslådan är försedd med 8 st utbrytningsöppningar för röradapter UFB-AP samt ett lock av cellplast som hindrar cement och gjutvatten att falla in i lådan vid gjutning. P67886 P67894 P67886 P67905 P67906 P67903 UFB-IG140 Förzinkad Stål 110/180/ Röradapter för 25 mm rör Röradapter till UFB-IG140 för 25 mm rör. UFB-AP Blå PP diam 35/ Förhöjningsrör Förhöjningsrör 50 mm alt. 100 mm till stödben UFB-SA. Monteras mellan stödbenets fasta underdel och justerbara överdel. UFB-ST 50 mm Ofärgad Stål 50/diam UFB-ST 100 mm Ofärgad Stål 100/diam Sortiment gjutformar UFB-RF700/800/900 Typ Utförande Färg Material Dimension Antal/förp T-nr E-nr A/B/C Gjutform mm Enklare alternativ till ingjutningslådan UFB-IG. Anpassad för golvbox UFB-700 i plast. Gjutformen förstörs efter gjutningen. OBS! Ej anpassad för rostfri golvbox UFB-700M med 25 mm djupt lock, p.g.a. för litet ingjutningsdjup. UFB-RF till UFB-700 Vit EPS 115/250/ Gjutform Enklare alternativ till ingjutningslådan UFB-IG. Anpassad för golvbox UFB-800. Gjutformen förstörs efter gjutningen. UFB-RF till UFB-800 Vit EPS Ø305/ Gjutform Enklare alternativ till ingjutningslåda UFB-IG. Anpassad för golvbox UFB-900. Gjutformen förstörs efter gjutningen. OBS! Ej anpassad för rostfri golvbox UFB-900M med 25 mm djupt lock, p.g.a. för litet ingjutningsdjup. UFB-RF till UFB-900 Vit EPS 115/340/
