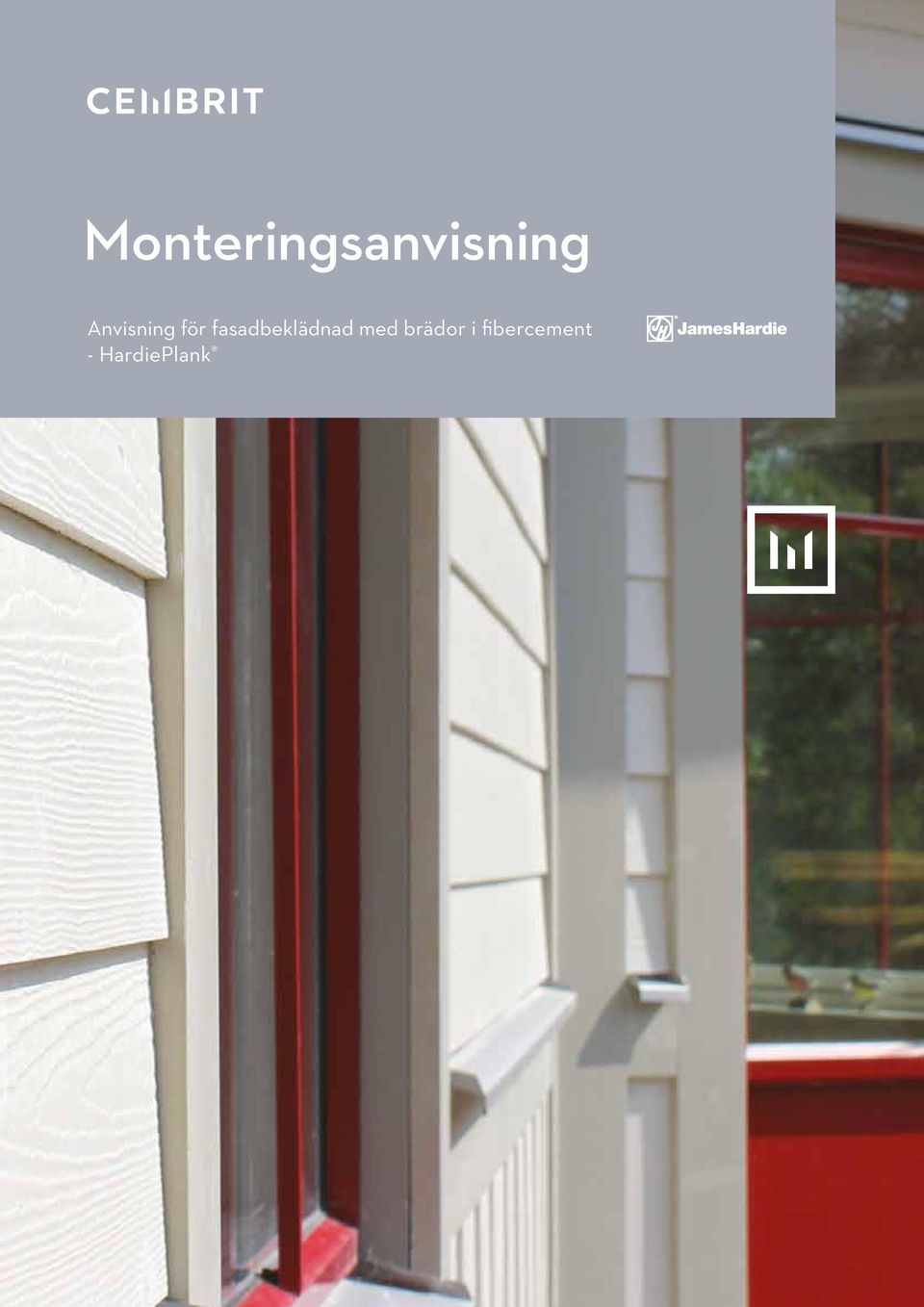

1 Monteringsanvisning Anvisning för fasadbeklädnad med brädor i fibercement - HardiePlank

2 Innehåll Produktinformation Produkter och tillbehör Profilöversikt Att tänka på innan montage Montageprinciper Förvaring Montering Bearbetning Fästdon Monteringsdetaljer Detaljer Profildetaljer vid dörr och fönster Hörnprofiler Övriga detaljer GARANTI Alla James Hardie produkter är skyddade av en 10 års James Hardie garanti, som också omfattar ytbehandlingen, mot att denna monteringsanvisning följs. Du bör vara uppmärksam på följande: Korrekt lagring och hantering Minimum 28 mm ventilation bakom produkterna James Hardie Kantförsegling på alla kapade kanter Minimum 150 mm avstånd till mark Tre viktiga saker att tänka på Vindbelastningen är högre vid byggnadens hörn och kanter. Vid byggnader över 2 våningar eller vid byggnader i speciellt utsatt terräng bör det göras beräkningar på vindlast. Bearbetning Vid all bearbetning av James Hardie produkter är det viktigt att efteråt avlägsna borr- och sågdamm, då detta annars kan bränna fast på produkten. HardiePlank är en fibercementprodukt som tillverkats av sand, cement och cellulosafiber. Som alltid innehåller sand kvarts. Vid maskinell bearbetning uppstår kvartsdamm som man bör undvika att andas in under längre perioder. För att minimera dammalstringen rekommenderar vi: - Kapa brädorna med klippverktyg - Arbeta om möjligt utomhus. Inomhus sörj för god ventilation - Bär ett dammavskiljande andningsskydd, skyddsglasögon och handskar - Vid maskinell sågning och borrning, direktanslut passande dammsugare - För närmare hälso- och säkerhetsinformation se vårt Säkerhetsdatablad Hardie Plank på 2 MONTERINGSANVISNING MONTERINGSANVISNING HARDIEPLANK HARDIE PLANK

3 Produkter och tillbehör HardiePlank Längd: 3600 mm Bredd: 180 mm Tjocklek: 8 mm Vikt per styck ca 7,4 kg Åtgång/m 2 : ca 6,7 lm Överlapp: 30 mm Brandklass: A2, s1-d0 Cembrit Universalskruv 5,8x38 mm För dold montering på träregel 100 st/pkt Cembrit Fasadskruv CL SCR - W 4,5 x 41 mm För synlig montering på träregel Spikverktyg För skjutspikning av HardiePlank HardiePlank Handklipp För kapning av HardiePlank HardieBlade Klinga För cirkelsåg med diameter Ø160 med centrumhål Ø20 Cembrit Brädhållare Hjälpmedel för montering av HardiePlank Cembrit EPDM Gummilist 60 mm Längd 20 m James Hardie Kantförsegling Till alla kapade kanter. Mängd 0,5 l Räcker till ca 250 m HardieTrim Längd 3655 mm Bredd 90 eller 140 mm Tjocklek 25 mm MONTERINGSANVISNING MONTERINGSANVISNING HARDIE HARDIEPLANK PLANK 3

4 Profilöversikt Cembrit T-profil Lackerad aluminium. Cembrit Invändig hörnprofil Lackerad aluminium. Cembrit Ändprofil Lackerad aluminium Cembrit ventilerad profil Vitlackerat stål. Cembrit ventilerad startprofil Obehandlad aluminium. Cembrit Utvändig hörnprofil, stor Lackerad aluminium. 4

5 Att tänka på innan montage Börja med att monterahardietrim runt fönster och som knutbrädor. Se sidan 12. Alla kapade kanter skall målas med James Hardie Kantförsegling. Se sidan 8. Montera 1,0 mm EPDM på reglar bakom skarvar av alla James Hardie produkter. EPDM finns i 60 mm bredd. Minimum 150 mm avstånd mellan Hardie-Plank och mark. Montera brädorna stumt mot varandra. Ytterligare att tänka på HardiePlank är en fibercementprodukt som tillverkats av sand, cement och cellulosafiber. Som alltid innehåller sand kvarts. Vid maskinell bearbetning uppstår kvartsdamm som man bör undvika att andas in under längre perioder. För att minimera dammalstringen rekommenderar vi: - Kapa brädorna med klippverktyg - Arbeta om möjligt utomhus. Inomhus sörj för god ventilation - Bär ett dammavskiljande andningsskydd, skyddsglasögon och handskar - Vid maskinell sågning och borrning, direktanslut passande dammsugare - För närmare hälso- och säkerhetsinformation se vårt Säkerhetsdatablad Hardie Plank på 5

6 Montageprinciper HardiePlank klinkmontage med dold infästning. Skruva alternativt spika (spikpistol). HardiePlank lockmontage. Skruva. 6

7 Förvaring James Hardie produkter skall alltid lagras på torrt och plant underlag. Stapla max 5 pallar på varandra. For att undvika kalkutfällningar på James Hardie produkterna skall plastemballagen tas bort strax efter att brädorna levereras till byggarbetsplatsen. Pallar med James Hardie produkter övertäcks därefter med presenning. Lagringstiden begränsas till max. 2 veckor. Vid lagring på byggarbetsplats i mer än 2 veckor, ska produkterna lagras under tak. James Hardie produkterna skall alltid lyftas på högkant och aldrig dras av pallen. Ovarsam hantering av brädor kan medföra beständiga repor på ovansidan. 7

8 Bearbetning Bearbetning Vid all bearbetning av James Hardie produkter är det viktigt att efteråt avlägsna borr- och sågdamm, då detta annars kan bränna fast på produkten. HardiePlank Handklipp HardiePlank Handklipp är avsedd för kapning av HardiePlank. Man gör en klippmarkering, varefter HardiePlank brädan placeras i kapen och klipps. Cirkelsåg Cirkelsåg kan användas till alla James Hardie produkter. Använd klingan HardieBlade och dammsugare. Såga från framsidan. Handsåg Handsåg kan användas till alla James Hardie produkter. Vid användning av handsåg sågas brädan från framsidan. Sticksåg Sticksåg kan användas till alla James Hardie produkter. Välj ett blad till trä eller fibercement, och såga från baksidan. Sågning av hål En sticksåg används för urtag och hål. Alternativt används en hålborr med diamantbelagda tänder. Leveransfolie HardiePlank levereras med en plastfolie, som skyddar produkterna. HardieTrim är skyddad av en folie. Låt denna folie sitta kvar under montering. Vid kapning med HardieBlade med geringssåg eller cirkelsåg skall regler för arbetssmiljö uppfyllas. Se säkerhet sidan 5. Verktyg Från skivans framsida/baksida Kapning Cirkelsåg med HardieBlade klinga och dammsug Handsågning: framsida Cirkelsåg: framsida Borrning av hål Universalborr 1500 varv/min. Framsida Utskärningar Sticksåg m. hårdmetallblad eller diamantklinga Baksida James Hardie Kantförsegling Alla kapade kanter på James Hardie produkter skall förseglas med James Hardie Kantförsegling. Den levereras som tillbehör till samtliga HardiePlank färger. 8

9 Fästdon 20 mm 30 mm 20 mm 30 mm Synligt montage HardiePlank kan monteras med synliga skruvar, Cembrit Fasadskruv CL SCR - W 4,5 x41. Dolda montage HardiePlank kan monteras med dolda skruvar Cembrit Universalskruv 5,2 x 38 mm eller skjutspik. HardieTrim Skruvmontage Borra genom övre HardieTrim biten ner i underliggande HardieTrim. 12 mm Borr Ø3mm Borr Ø5mm Borra upp övre HardieTrim biten med en Ø5 mm borr i tidigare borrat hål. 1 Stöd 2 Skruva ihop bitarna med Cembrit Fasadskruv Borra genom övre Hardie Trim biten ner i underliggande HardieTrim med borr Ø2 mm. Spika ihop bitarna med rostfri Kamspik, 2,5 x 60 mm 3 Spikmontage 9

10 Montering max. 600 mm 2 1 HardiePlank på klink 1 Cembrit Windstopper 2 28 x 45 mm stående läkt och 28 x 95 mm stående läkt vid fogar 1max. 600 mm max. 600 mm 20 mm (skruv/spik underliggande bräda) mm (överlapp) mm 20 mm (skruv) 50 mm (skruv) Min. 150 mm till mark HardiePlank lockmontage 1 Cembrit Windstopper 2 28 x 45 mm avståndslister 3 34 x 70 mm reglar Monteringen utförs med överlapp på minimum 30 mm. Den underliggande brädan fästs med spik/skruv, och den överliggande brädan med 41 mm Cembrit Fasadeskruv 20 mm från kant. 10

11 Monteringsdetaljer 20 mm 50 mm 10 mm 150 mm Cembrit T-profil Lodräta skarvar (generalförband) kan utföras med skarvprofil. Hardie Plank monteras med 1 mm avstånd till profilen. Skarvprofilen monteras lodrätt på en läkt 28 x 95 mm eller 2 stk. 28 x 45 mm. Cembrit ventilerad startprofil Profilen spikas med pappspik på läkt som monterats efter en rät linje längs grunden. Underkanten av HardiePlank skall monteras, så det blir 10 mm till underkant av profilen och minst 150 mm avstånd till mark. EPDM lösning Vid tegelförband monteras 1,0 mm EPDM bakom alla fogar. EPDM finns i 60 mm bredd. Montera brädorna stumt mot varandra. 11

12 Profildetaljer vid dörr & fönster 5 Cembrit ventilerad startprofil. 10 mm Förslag på detalj ovan fönster Över fönster monteras ett bleck. Avståndet mellan blecket och HardiePlank ska vara minst10 mm. Montaget startas igen med Cembrit ventilerad startprofil. Förslag på detaljlösning vid sidan av fönster I den lodräta fogen vid sidan av fönstret avslutas med en plåt som bockas på plats. HardiePlank monteras med min. 1 mm avstånd till profilen. I topp monteras profilen upp mot blecket. 4 Cembrit ventilerad profil 10 mm Förslag på detalj under fönster Montera fönsterbleck under fönster. Avståndet mellan HardiePlank och fönsterblecket måste vara minst 10 mm. För att förhindra att gnagare tar sig in i luftspalten kan man exempelvis montera Cembrit ventilerad profil. HardieTrim Fäst EPDM på läktens framsida och kant. HardieTrim justeras in och monteras runt fönster och/eller i fönster-smygar. Över fönster monteras ett droppbleck för att skydda HardieTrim. HardieTrim monteras med Cembrit fasadskruv eller skjutspik. 12

13 Hörnprofildetaljer Cembrit Utvändig hörnprofil Vid utvändiga hörn kan en utvändigt hörnprofil användas om den monteras på läkten Profilen spikas med pappspik i min. 4 mm förborrade hål. Det skall vara 1 mm avstånd till HardiePlank. Cembrit Invändig hörnprofil Vid invändiga hörn kan man använda en invändig hörnprofil, som monteras på läkten. Profilen spikas med pappspik i min. 4 mm förborrade hål. Det skall vara 1 mm avstånd mellan HardiePlank och profilen. Utvändigt hörn med HardieTrim Fäst EPDM på läkten och montera sedan ihop två HardieTrim bräder (se sid. 9) och fäst dem mot läkten. Montera sedan HardiePlank brädorna. Det skall vara minst 1 mm avstånd mellan HardieTrim och HardiePlank. Cembrit Ändprofil HardiePlank monteras med 1 mm avstånd till botten av profilen. Eventuellt kan en gummifog placeras mellan profilen och murstensväggen. 13

14 Monteringsexempel 14

15

16 Publ 381 maj 2015 Ersätter 2014 Uppdatering se: EN494 Cembrit AB Box SE Stockholm Sweden Tel.: Fax: info@cembrit.se cembrit.se Cembrit AB marknadsför fibercementskivor tillsammans med system för hållbart byggande och estetiskt attraktiva lösningar för alla typer av hus. Produkterna tillverkas med den senaste tekniken utvecklad ur 100 årig tradition. Skivorna finns hos de ledande återförsäljarkedjorna inriktade på byggproffs. Vår personal är en viktig del i vår helhetslösning, de hjälper till med utbildning och skräddarsyr till perfekt passform i ditt projekt. Du får en unik partner.
