ITALIAN. Avvertenze per la tutela dell ambiente

Transkript

1

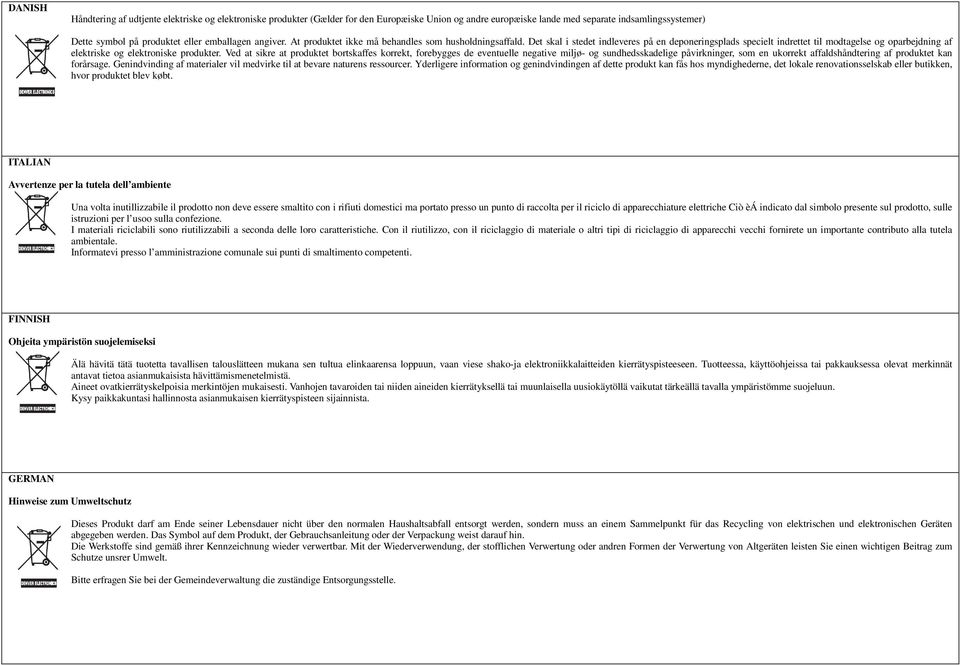

2 DANISH Håndtering af udtjente elektriske og elektroniske produkter (Gælder for den Europæiske Union og andre europæiske lande med separate indsamlingssystemer) Dette symbol på produktet eller emballagen angiver. At produktet ikke må behandles som husholdningsaffald. Det skal i stedet indleveres på en deponeringsplads specielt indrettet til modtagelse og oparbejdning af elektriske og elektroniske produkter. Ved at sikre at produktet bortskaffes korrekt, forebygges de eventuelle negative miljø- og sundhedsskadelige påvirkninger, som en ukorrekt affaldshåndtering af produktet kan forårsage. Genindvinding af materialer vil medvirke til at bevare naturens ressourcer. Yderligere information og genindvindingen af dette produkt kan fås hos myndighederne, det lokale renovationsselskab eller butikken, hvor produktet blev købt. ITALIAN Avvertenze per la tutela dell ambiente Una volta inutillizzabile il prodotto non deve essere smaltito con i rifiuti domestici ma portato presso un punto di raccolta per il riciclo di apparecchiature elettriche Ciò èá indicato dal simbolo presente sul prodotto, sulle istruzioni per l usoo sulla confezione. I materiali riciclabili sono riutilizzabili a seconda delle loro caratteristiche. Con il riutilizzo, con il riciclaggio di materiale o altri tipi di riciclaggio di apparecchi vecchi fornirete un importante contributo alla tutela ambientale. Informatevi presso l amministrazione comunale sui punti di smaltimento competenti. FINNISH Ohjeita ympäristön suojelemiseksi Älä hävitä tätä tuotetta tavallisen talouslätteen mukana sen tultua elinkaarensa loppuun, vaan viese shako-ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteessa, käyttöohjeissa tai pakkauksessa olevat merkinnät antavat tietoa asianmukaisista hävittämismenetelmistä. Aineet ovatkierrätyskelpoisia merkintöjen mukaisesti. Vanhojen tavaroiden tai niiden aineiden kierrätyksellä tai muunlaisella uusiokäytöllä vaikutat tärkeällä tavalla ympäristömme suojeluun. Kysy paikkakuntasi hallinnosta asianmukaisen kierrätyspisteen sijainnista. GERMAN Hinweise zum Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder andren Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unsrer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

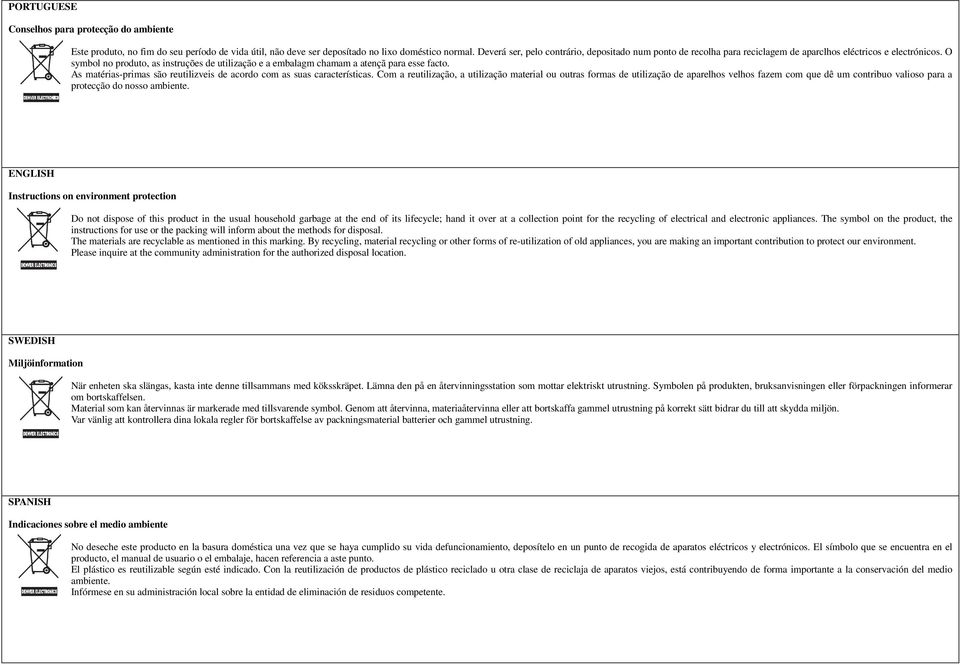

3 PORTUGUESE Conselhos para protecção do ambiente Este produto, no fim do seu período de vida útil, não deve ser deposítado no lixo doméstico normal. Deverá ser, pelo contrário, depositado num ponto de recolha para reciclagem de aparclhos eléctricos e electrónicos. O symbol no produto, as instruções de utilização e a embalagm chamam a atençã para esse facto. As matérias-primas são reutilizveis de acordo com as suas características. Com a reutilização, a utilização material ou outras formas de utilização de aparelhos velhos fazem com que dê um contribuo valioso para a protecção do nosso ambiente. ENGLISH Instructions on environment protection Do not dispose of this product in the usual household garbage at the end of its lifecycle; hand it over at a collection point for the recycling of electrical and electronic appliances. The symbol on the product, the instructions for use or the packing will inform about the methods for disposal. The materials are recyclable as mentioned in this marking. By recycling, material recycling or other forms of re-utilization of old appliances, you are making an important contribution to protect our environment. Please inquire at the community administration for the authorized disposal location. SWEDISH Miljöinformation När enheten ska slängas, kasta inte denne tillsammans med köksskräpet. Lämna den på en återvinningsstation som mottar elektriskt utrustning. Symbolen på produkten, bruksanvisningen eller förpackningen informerar om bortskaffelsen. Material som kan återvinnas är markerade med tillsvarende symbol. Genom att återvinna, materiaåtervinna eller att bortskaffa gammel utrustning på korrekt sätt bidrar du till att skydda miljön. Var vänlig att kontrollera dina lokala regler för bortskaffelse av packningsmaterial batterier och gammel utrustning. SPANISH Indicaciones sobre el medio ambiente No deseche este producto en la basura doméstica una vez que se haya cumplido su vida defuncionamiento, deposítelo en un punto de recogida de aparatos eléctricos y electrónicos. El símbolo que se encuentra en el producto, el manual de usuario o el embalaje, hacen referencia a aste punto. El plástico es reutilizable según esté indicado. Con la reutilización de productos de plástico reciclado u otra clase de reciclaja de aparatos viejos, está contribuyendo de forma importante a la conservación del medio ambiente. Infórmese en su administración local sobre la entidad de eliminación de residuos competente.

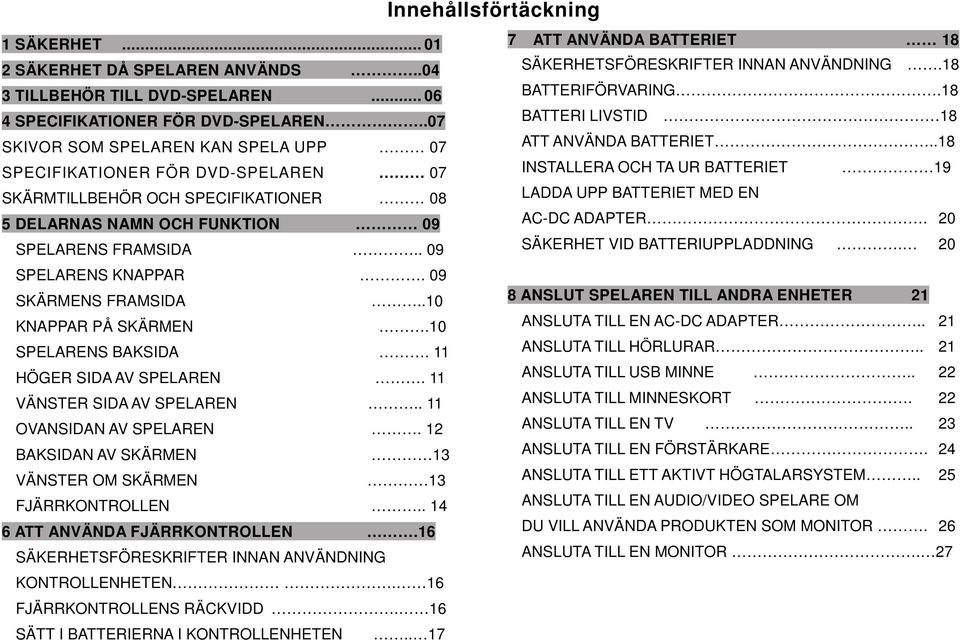

4 Innehållsförtäckning 1 SÄKERHET SÄKERHET DÅ SPELAREN ANVÄNDS TILLBEHÖR TILL DVD-SPELAREN SPECIFIKATIONER FÖR DVD-SPELAREN ATT ANVÄNDA BATTERIET 18 SÄKERHETSFÖRESKRIFTER INNAN ANVÄNDNING.18 BATTERIFÖRVARING.18 BATTERI LIVSTID 18 SKIVOR SOM SPELAREN KAN SPELA UPP 07 ATT ANVÄNDA BATTERIET..18 SPECIFIKATIONER FÖR DVD-SPELAREN 07 INSTALLERA OCH TA UR BATTERIET 19 SKÄRMTILLBEHÖR OCH SPECIFIKATIONER 08 LADDA UPP BATTERIET MED EN 5 DELARNAS NAMN OCH FUNKTION 09 AC-DC ADAPTER. 20 SPELARENS FRAMSIDA.. 09 SPELARENS KNAPPAR. 09 SÄKERHET VID BATTERIUPPLADDNING. 20 SKÄRMENS FRAMSIDA ANSLUT SPELAREN TILL ANDRA ENHETER 21 KNAPPAR PÅ SKÄRMEN.10 ANSLUTA TILL EN AC-DC ADAPTER.. 21 SPELARENS BAKSIDA. 11 ANSLUTA TILL HÖRLURAR.. 21 HÖGER SIDA AV SPELAREN. 11 ANSLUTA TILL USB MINNE.. 22 VÄNSTER SIDA AV SPELAREN.. 11 ANSLUTA TILL MINNESKORT. 22 OVANSIDAN AV SPELAREN. 12 ANSLUTA TILL EN TV.. 23 BAKSIDAN AV SKÄRMEN 13 ANSLUTA TILL EN FÖRSTÄRKARE. 24 VÄNSTER OM SKÄRMEN 13 ANSLUTA TILL ETT AKTIVT HÖGTALARSYSTEM.. 25 FJÄRRKONTROLLEN.. 14 ANSLUTA TILL EN AUDIO/VIDEO SPELARE OM 6 ATT ANVÄNDA FJÄRRKONTROLLEN.16 SÄKERHETSFÖRESKRIFTER INNAN ANVÄNDNING DU VILL ANVÄNDA PRODUKTEN SOM MONITOR. 26 ANSLUTA TILL EN MONITOR. 27 KONTROLLENHETEN. 16 FJÄRRKONTROLLENS RÄCKVIDD. 16 SÄTT I BATTERIERNA I KONTROLLENHETEN.. 17

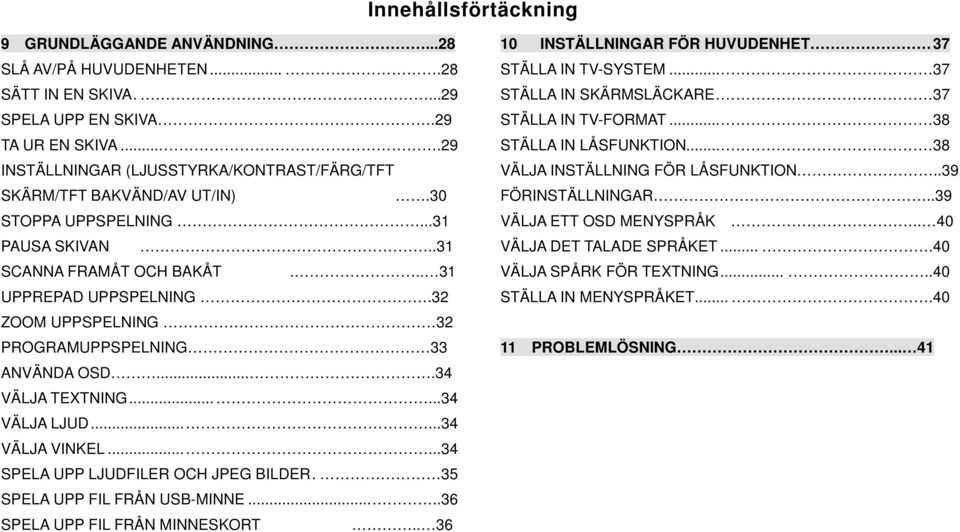

5 Innehållsförtäckning 9 GRUNDLÄGGANDE ANVÄNDNING...28 SLÅ AV/PÅ HUVUDENHETEN SÄTT IN EN SKIVA SPELA UPP EN SKIVA.29 TA UR EN SKIVA INSTÄLLNINGAR (LJUSSTYRKA/KONTRAST/FÄRG/TFT SKÄRM/TFT BAKVÄND/AV UT/IN).30 STOPPA UPPSPELNING...31 PAUSA SKIVAN..31 SCANNA FRAMÅT OCH BAKÅT UPPREPAD UPPSPELNING.32 ZOOM UPPSPELNING 32 PROGRAMUPPSPELNING 33 ANVÄNDA OSD VÄLJA TEXTNING VÄLJA LJUD VÄLJA VINKEL SPELA UPP LJUDFILER OCH JPEG BILDER. 35 SPELA UPP FIL FRÅN USB-MINNE SPELA UPP FIL FRÅN MINNESKORT INSTÄLLNINGAR FÖR HUVUDENHET 37 STÄLLA IN TV-SYSTEM STÄLLA IN SKÄRMSLÄCKARE. 37 STÄLLA IN TV-FORMAT STÄLLA IN LÅSFUNKTION VÄLJA INSTÄLLNING FÖR LÅSFUNKTION..39 FÖRINSTÄLLNINGAR..39 VÄLJA ETT OSD MENYSPRÅK.. 40 VÄLJA DET TALADE SPRÅKET VÄLJA SPÅRK FÖR TEXTNING STÄLLA IN MENYSPRÅKET PROBLEMLÖSNING... 41

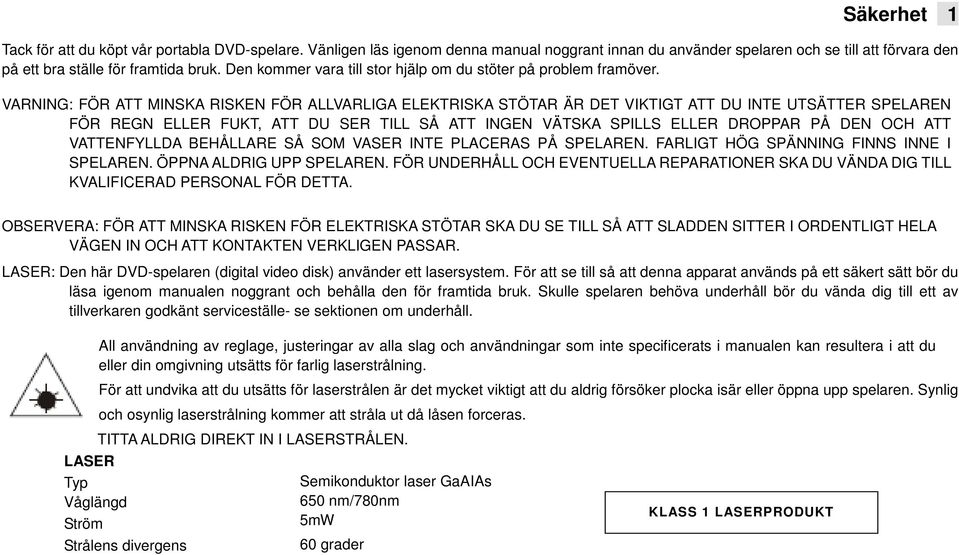

6 Säkerhet 1 Tack för att du köpt vår portabla DVD-spelare. Vänligen läs igenom denna manual noggrant innan du använder spelaren och se till att förvara den på ett bra ställe för framtida bruk. Den kommer vara till stor hjälp om du stöter på problem framöver. VARNING: FÖR ATT MINSKA RISKEN FÖR ALLVARLIGA ELEKTRISKA STÖTAR ÄR DET VIKTIGT ATT DU INTE UTSÄTTER SPELAREN FÖR REGN ELLER FUKT, ATT DU SER TILL SÅ ATT INGEN VÄTSKA SPILLS ELLER DROPPAR PÅ DEN OCH ATT VATTENFYLLDA BEHÅLLARE SÅ SOM VASER INTE PLACERAS PÅ SPELAREN. FARLIGT HÖG SPÄNNING FINNS INNE I SPELAREN. ÖPPNA ALDRIG UPP SPELAREN. FÖR UNDERHÅLL OCH EVENTUELLA REPARATIONER SKA DU VÄNDA DIG TILL KVALIFICERAD PERSONAL FÖR DETTA. OBSERVERA: FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKA DU SE TILL SÅ ATT SLADDEN SITTER I ORDENTLIGT HELA VÄGEN IN OCH ATT KONTAKTEN VERKLIGEN PASSAR. LASER: Den här DVD-spelaren (digital video disk) använder ett lasersystem. För att se till så att denna apparat används på ett säkert sätt bör du läsa igenom manualen noggrant och behålla den för framtida bruk. Skulle spelaren behöva underhåll bör du vända dig till ett av tillverkaren godkänt serviceställe- se sektionen om underhåll. All användning av reglage, justeringar av alla slag och användningar som inte specificerats i manualen kan resultera i att du eller din omgivning utsätts för farlig laserstrålning. För att undvika att du utsätts för laserstrålen är det mycket viktigt att du aldrig försöker plocka isär eller öppna upp spelaren. Synlig och osynlig laserstrålning kommer att stråla ut då låsen forceras. LASER Typ Våglängd Ström TITTA ALDRIG DIREKT IN I LASERSTRÅLEN. Strålens divergens Semikonduktor laser GaAIAs 650 nm/780nm 5mW 60 grader KLASS 1 LASERPRODUKT

7 Säkerhet 1 VARNING: För att minska risken för allvarliga elektriska stötar är det viktigt att du inte utsätter spelaren för regn eller fukt. FÖRSIKTIGT: All användning av kontroller, alla justeringar eller användning av spelaren som inte specificeras i manualen är potentiellt farliga och kan utsätta dig och din omgivning för farlig strålning. VARNING RISK FÖR ELEKTRISK STÖT. ÖPPNA INTE För att minska risken för elektriska stötar är det viktigt att du aldrig tar bort skalet på spelaren på någon sida. Inga delar som kan underhållas/repareras av icke kvalificerad personal finns inne i spelaren. Vänd dig istället till kvalificerad personal för detta. Blixtsymbolen med en pil längst ned i en triangel betyder att här finns en risk för att du utsätter dig för oisolerad hög spänning. Denna finns inne i spelaren och ignorerar du denna varning riskerar du att utsätta dig för allvarliga elektriska stötar. Utropstecknet i triangeln varnar användaren att viktig säkerhetsinformation medföljer apparaten i dess manual. Denna information är framför allt relevant då underhåll eller reparationer måste utföras. VARNING: OSYNLIG LASERSTRÅLNING FÖREKOMMER DÅ APPARATEN ÖPPNAS UPP OCH LÅSEN FORCERAS ELLER SÄTTS UR FUNKTION. UNDVIK TILL VARJE PRIS ATT DIREKT UTSÄTTA DIG FÖR LASERSTRÅLEN

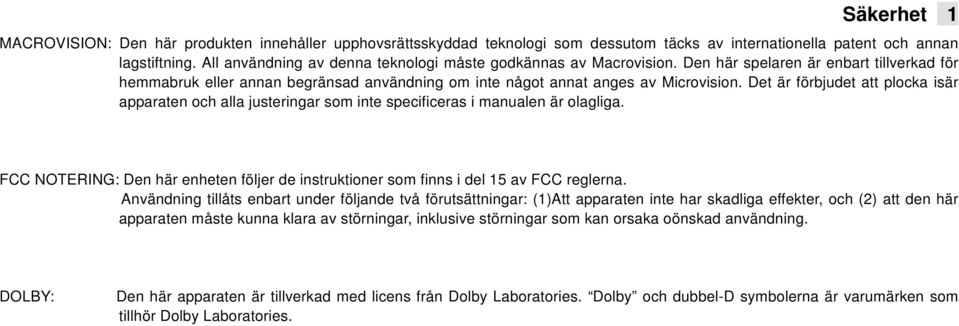

8 Säkerhet 1 MACROVISION: Den här produkten innehåller upphovsrättsskyddad teknologi som dessutom täcks av internationella patent och annan lagstiftning. All användning av denna teknologi måste godkännas av Macrovision. Den här spelaren är enbart tillverkad för hemmabruk eller annan begränsad användning om inte något annat anges av Microvision. Det är förbjudet att plocka isär apparaten och alla justeringar som inte specificeras i manualen är olagliga. FCC NOTERING: Den här enheten följer de instruktioner som finns i del 15 av FCC reglerna. Användning tillåts enbart under följande två förutsättningar: (1)Att apparaten inte har skadliga effekter, och (2) att den här apparaten måste kunna klara av störningar, inklusive störningar som kan orsaka oönskad användning. DOLBY: Den här apparaten är tillverkad med licens från Dolby Laboratories. Dolby och dubbel-d symbolerna är varumärken som tillhör Dolby Laboratories.

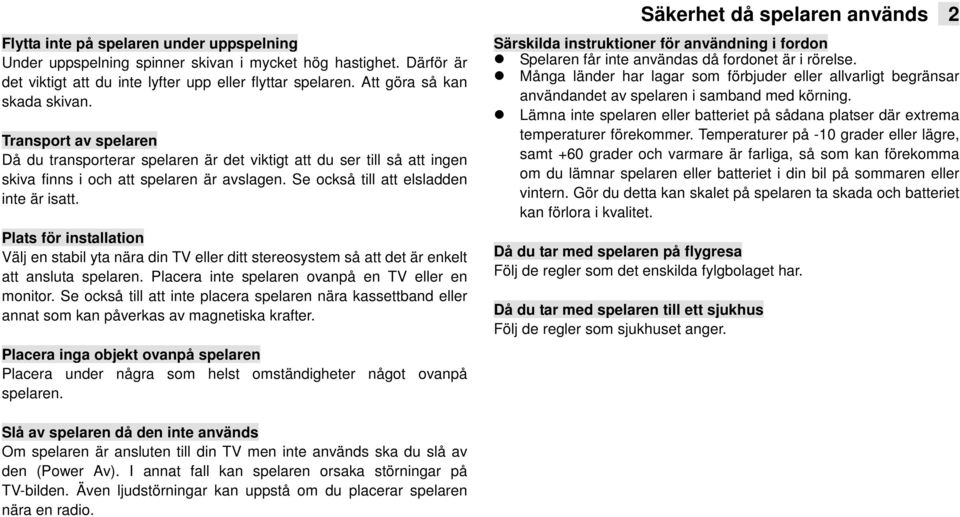

9 Flytta inte på spelaren under uppspelning Under uppspelning spinner skivan i mycket hög hastighet. Därför är det viktigt att du inte lyfter upp eller flyttar spelaren. Att göra så kan skada skivan. Transport av spelaren Då du transporterar spelaren är det viktigt att du ser till så att ingen skiva finns i och att spelaren är avslagen. Se också till att elsladden inte är isatt. Plats för installation Välj en stabil yta nära din TV eller ditt stereosystem så att det är enkelt att ansluta spelaren. Placera inte spelaren ovanpå en TV eller en monitor. Se också till att inte placera spelaren nära kassettband eller annat som kan påverkas av magnetiska krafter. Placera inga objekt ovanpå spelaren Placera under några som helst omständigheter något ovanpå spelaren. Säkerhet då spelaren används 2 Särskilda instruktioner för användning i fordon Spelaren får inte användas då fordonet är i rörelse. Många länder har lagar som förbjuder eller allvarligt begränsar användandet av spelaren i samband med körning. Lämna inte spelaren eller batteriet på sådana platser där extrema temperaturer förekommer. Temperaturer på -10 grader eller lägre, samt +60 grader och varmare är farliga, så som kan förekomma om du lämnar spelaren eller batteriet i din bil på sommaren eller vintern. Gör du detta kan skalet på spelaren ta skada och batteriet kan förlora i kvalitet. Då du tar med spelaren på flygresa Följ de regler som det enskilda fylgbolaget har. Då du tar med spelaren till ett sjukhus Följ de regler som sjukhuset anger. Slå av spelaren då den inte används Om spelaren är ansluten till din TV men inte används ska du slå av den (Power Av). I annat fall kan spelaren orsaka störningar på TV-bilden. Även ljudstörningar kan uppstå om du placerar spelaren nära en radio.

10 Då du använder spelaren ikopplad till ett eluttag i bilen Slå först på motorn och anslut sedan spelaren till uttaget. Säkerhet då spelaren används 2 Rengöring av spelaren Rengör spelaren med en mjuk, torr trasa. För sådant som inte tas bort så enkelt kan du använda ett milt rengöringsmedel i vatten, en del i sex delar vatten. Sänk ner en trasa och vrid sedan ur den ordentligt och rengör spelaren med trasan. Torka sedan av den noggrant. Notera att alkohol, thinner, bensen, besprutiningsmedel och andra starka rengöringsmedel kan skada spelaren och få skalet att lossna. Undvik också att lämna gummi- eller plastprodukter på spelaren under lång tid då dessa kan skada spelarens ytstruktur. Dra alltid ur sladden från väggen innan du påbörjar rengöring av spelaren. För att rengöra LCD displayen ska du försiktigt använda en mjuk, torr trasa (liknande de som man rengör glasögon med). Undvik att lämna vattendroppar på skärmen då dessa kan ge upphov till fläckar och missfärgningar. För svårare fläckar ska du använda rengöringsmedel som speciellt tillverkats för rengöring av LCD skärmar. Upphovsrätt All av tillverkaren ej godkänd kopiering, visning eller sändning och uthyrning är olaglig.

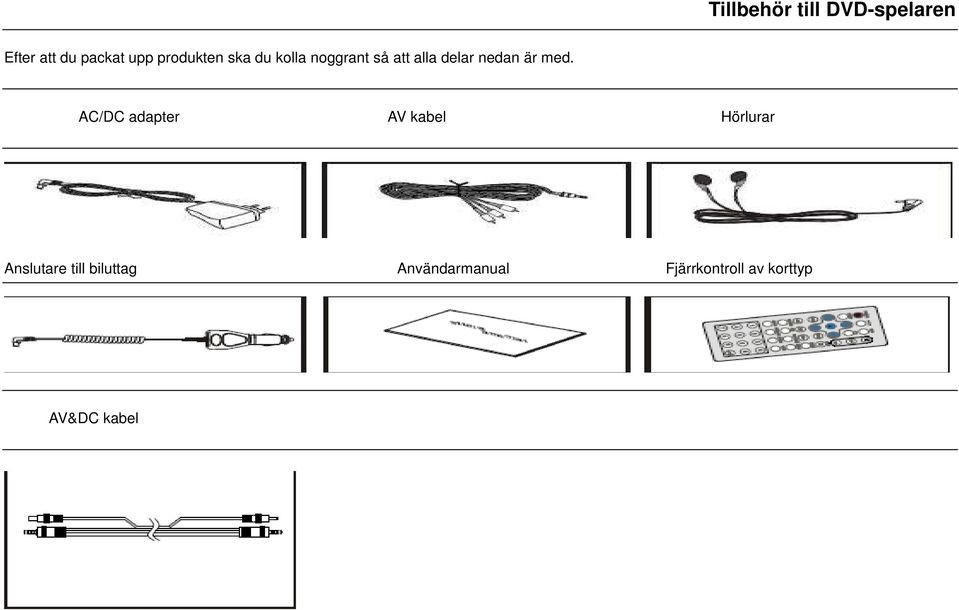

11 Tillbehör till DVD-spelaren Efter att du packat upp produkten ska du kolla noggrant så att alla delar nedan är med. AC/DC adapter AV kabel Hörlurar Anslutare till biluttag Användarmanual Fjärrkontroll av korttyp AV&DC kabel

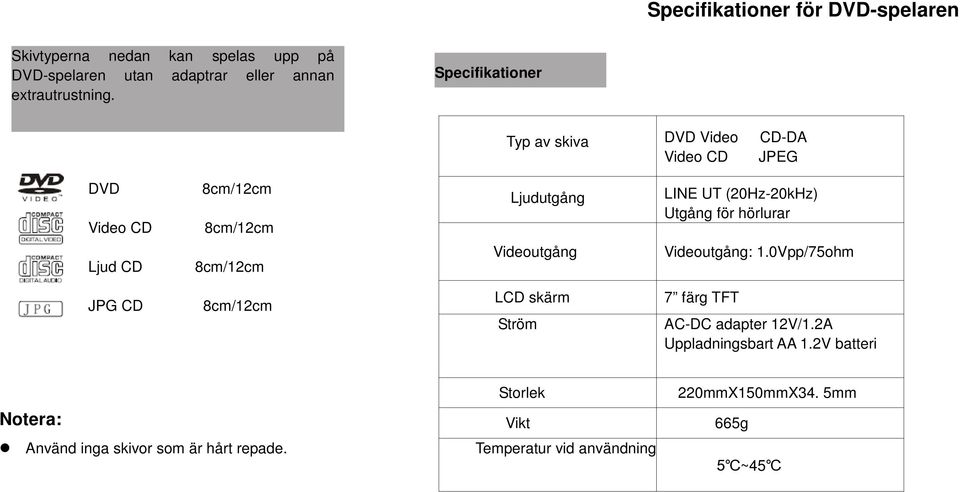

12 Specifikationer för DVD-spelaren Skivtyperna nedan kan spelas upp på DVD-spelaren utan adaptrar eller annan extrautrustning. Specifikationer Typ av skiva DVD Video CD-DA Video CD JPEG DVD 8cm/12cm Video CD 8cm/12cm Ljud CD 8cm/12cm JPG CD 8cm/12cm Ljudutgång Videoutgång LCD skärm Ström LINE UT (20Hz-20kHz) Utgång för hörlurar Videoutgång: 1.0Vpp/75ohm 7 färg TFT AC-DC adapter 12V/1.2A Uppladningsbart AA 1.2V batteri Använd inga skivor som är hårt repade. Storlek Vikt Temperatur vid användning 220mmX150mmX34. 5mm 665g 5 ~45

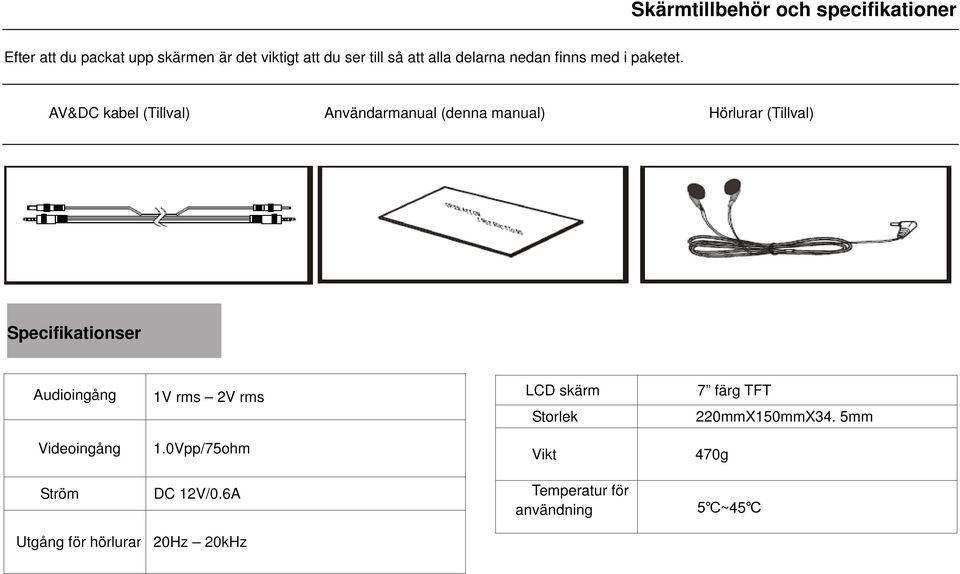

13 Skärmtillbehör och specifikationer Efter att du packat upp skärmen är det viktigt att du ser till så att alla delarna nedan finns med i paketet. AV&DC kabel (Tillval) Användarmanual (denna manual) Hörlurar (Tillval) Specifikationser Audioingång 1V rms 2V rms LCD skärm Storlek 7 färg TFT 220mmX150mmX34. 5mm Videoingång 1.0Vpp/75ohm Vikt 470g Ström DC 12V/0.6A Temperatur för användning 5 ~45 Utgång för hörlurar 20Hz 20kHz

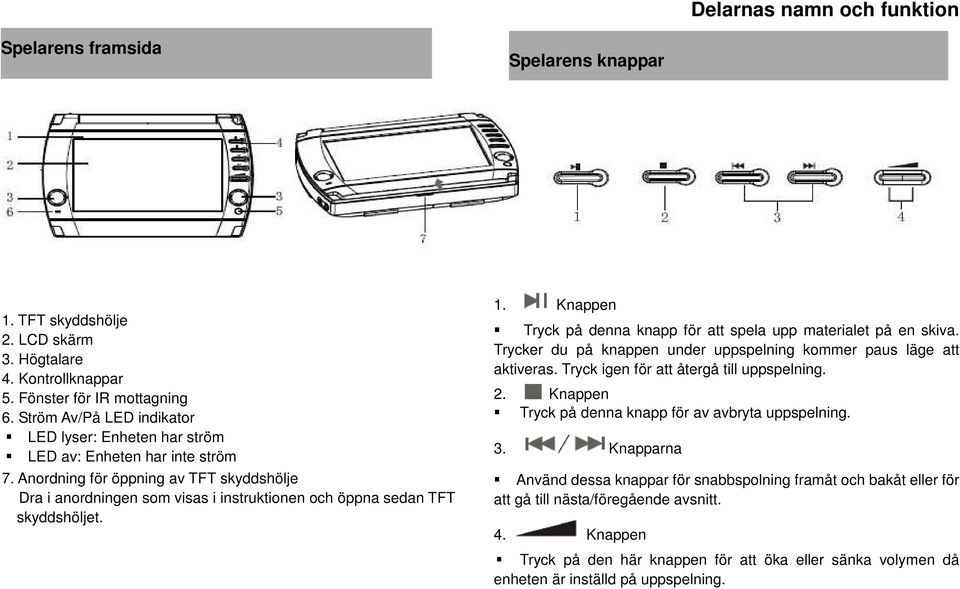

14 Delarnas namn och funktion Spelarens framsida Spelarens knappar 1. TFT skyddshölje 2. LCD skärm 3. Högtalare 4. Kontrollknappar 5. Fönster för IR mottagning 6. Ström Av/På LED indikator LED lyser: Enheten har ström LED av: Enheten har inte ström 7. Anordning för öppning av TFT skyddshölje Dra i anordningen som visas i instruktionen och öppna sedan TFT skyddshöljet. 1. Knappen Tryck på denna knapp för att spela upp materialet på en skiva. Trycker du på knappen under uppspelning kommer paus läge att aktiveras. Tryck igen för att återgå till uppspelning. 2. Knappen Tryck på denna knapp för av avbryta uppspelning. 3. Knapparna Använd dessa knappar för snabbspolning framåt och bakåt eller för att gå till nästa/föregående avsnitt. 4. Knappen Tryck på den här knappen för att öka eller sänka volymen då enheten är inställd på uppspelning.

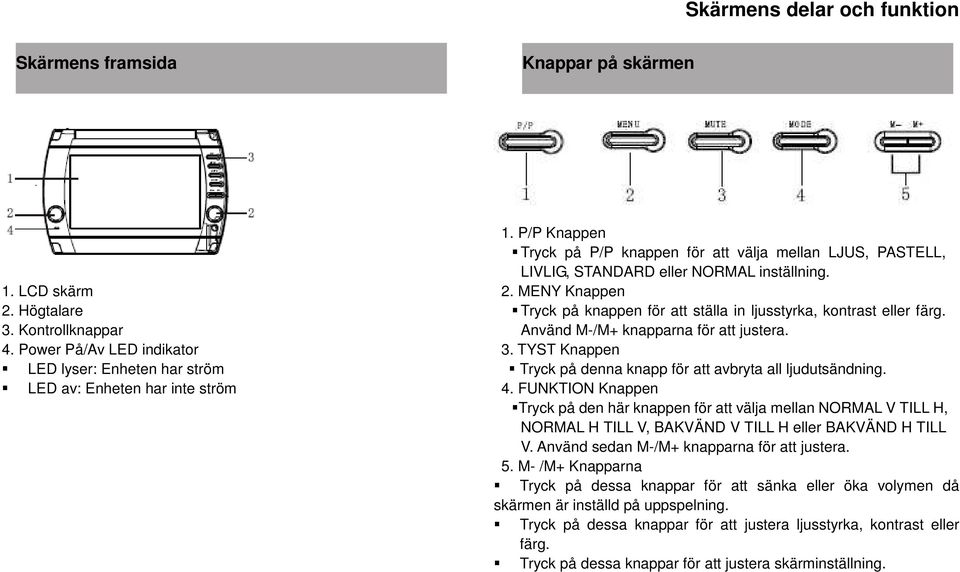

15 Skärmens delar och funktion Skärmens framsida Knappar på skärmen 1. LCD skärm 2. Högtalare 3. Kontrollknappar 4. Power På/Av LED indikator LED lyser: Enheten har ström LED av: Enheten har inte ström 1. P/P Knappen Tryck på P/P knappen för att välja mellan LJUS, PASTELL, LIVLIG, STANDARD eller NORMAL inställning. 2. MENY Knappen Tryck på knappen för att ställa in ljusstyrka, kontrast eller färg. Använd M-/M+ knapparna för att justera. 3. TYST Knappen Tryck på denna knapp för att avbryta all ljudutsändning. 4. FUNKTION Knappen Tryck på den här knappen för att välja mellan NORMAL V TILL H, NORMAL H TILL V, BAKVÄND V TILL H eller BAKVÄND H TILL V. Använd sedan M-/M+ knapparna för att justera. 5. M- /M+ Knapparna Tryck på dessa knappar för att sänka eller öka volymen då skärmen är inställd på uppspelning. Tryck på dessa knappar för att justera ljusstyrka, kontrast eller färg. Tryck på dessa knappar för att justera skärminställning.

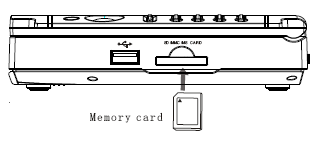

16 DVD-spelarens delar och funktion Spelarens baksida Höger sida av spelaren 1. Stödet Dra ut stödmekanismen till rätt läge för att låta enheten stå tillbakalutad utan att falla. 1. Kortplats för minneskort (tillval) lämplig för SD/MMC/MS kortläsare 2. USB(1. 1) port (tillval) för att ansluta USB minne 2. Batteriluckan Öppna batteriluckan och sätt in sex uppladdningsbara AA 1. 2V batterier i batterifacket.

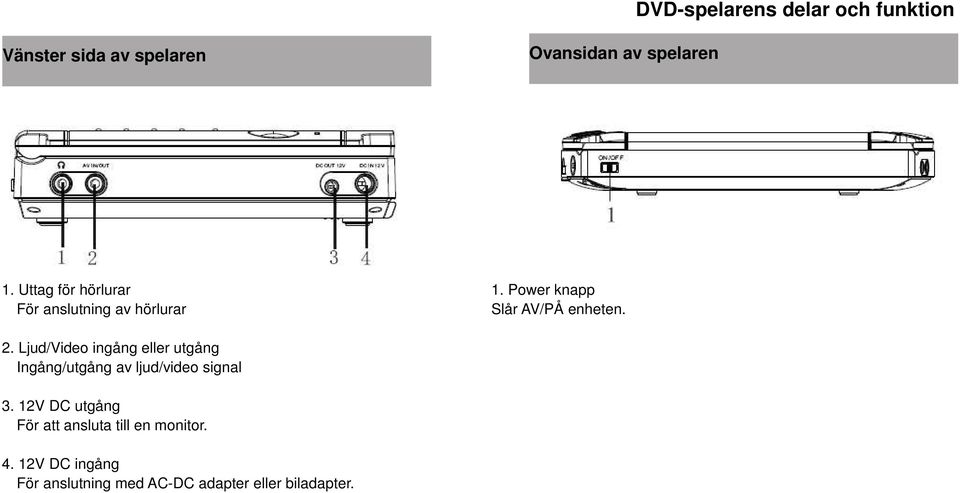

17 DVD-spelarens delar och funktion Vänster sida av spelaren Ovansidan av spelaren 1. Uttag för hörlurar För anslutning av hörlurar 1. Power knapp Slår AV/PÅ enheten. 2. Ljud/Video ingång eller utgång Ingång/utgång av ljud/video signal 3. 12V DC utgång För att ansluta till en monitor V DC ingång För anslutning med AC-DC adapter eller biladapter.

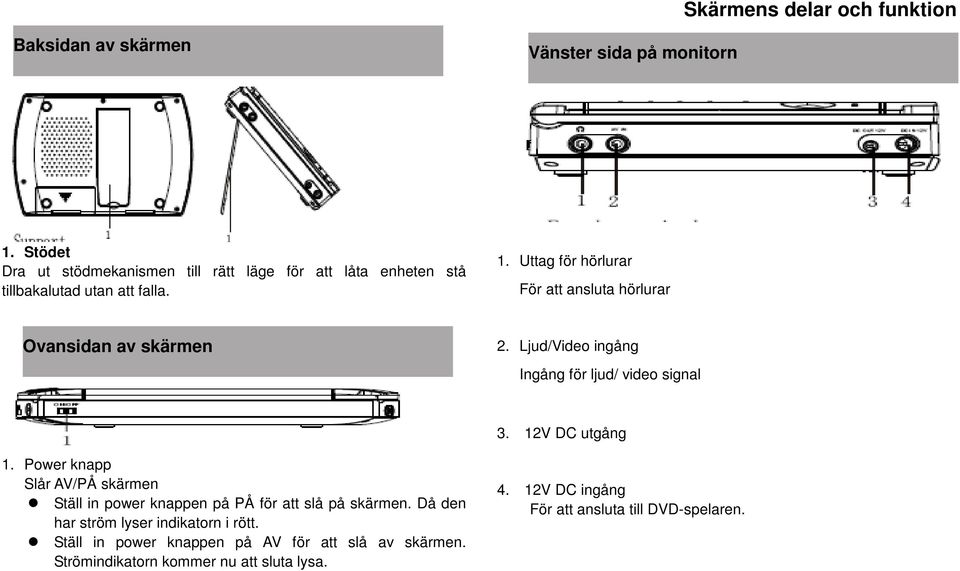

18 Skärmens delar och funktion Baksidan av skärmen Vänster sida på monitorn 1. Stödet Dra ut stödmekanismen till rätt läge för att låta enheten stå tillbakalutad utan att falla. 1. Uttag för hörlurar För att ansluta hörlurar Ovansidan av skärmen 2. Ljud/Video ingång Ingång för ljud/ video signal 3. 12V DC utgång 1. Power knapp Slår AV/PÅ skärmen Ställ in power knappen på PÅ för att slå på skärmen. Då den har ström lyser indikatorn i rött. Ställ in power knappen på AV för att slå av skärmen. Strömindikatorn kommer nu att sluta lysa V DC ingång För att ansluta till DVD-spelaren.

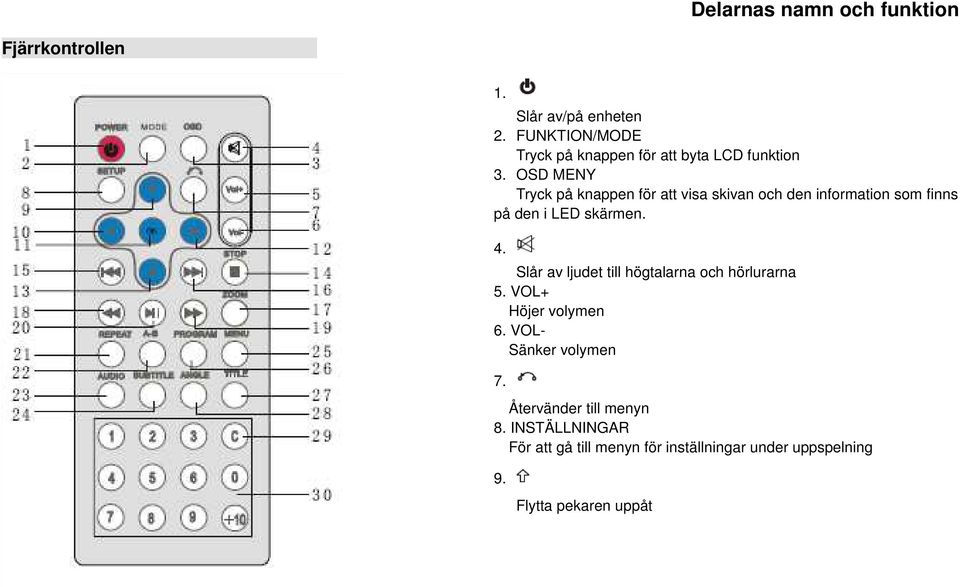

19 Delarnas namn och funktion Fjärrkontrollen 1. Slår av/på enheten 2. FUNKTION/MODE Tryck på knappen för att byta LCD funktion 3. OSD MENY Tryck på knappen för att visa skivan och den information som finns på den i LED skärmen. 4. Slår av ljudet till högtalarna och hörlurarna 5. VOL+ Höjer volymen 6. VOL- Sänker volymen 7. Återvänder till menyn 8. INSTÄLLNINGAR För att gå till menyn för inställningar under uppspelning 9. Flytta pekaren uppåt

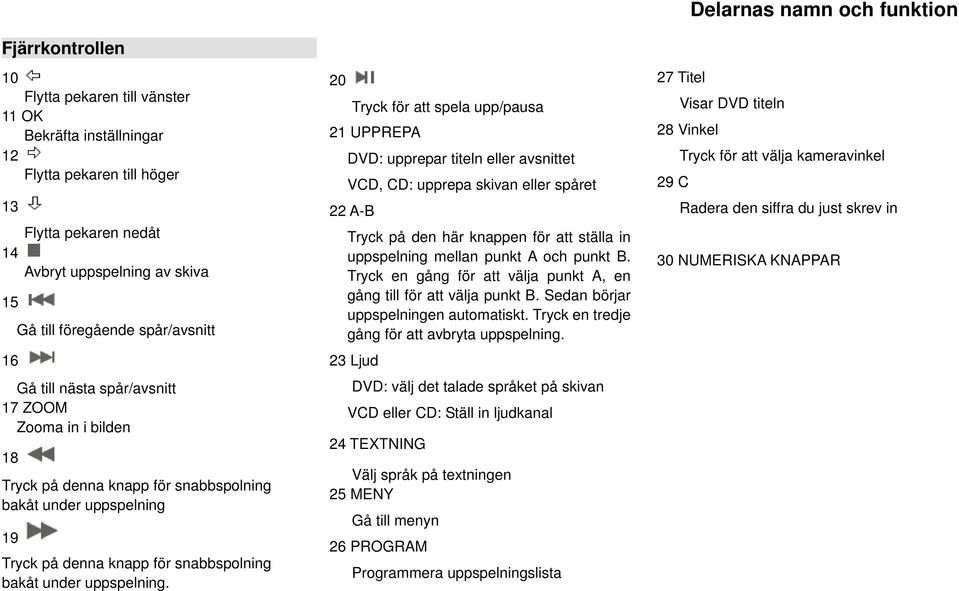

20 Fjärrkontrollen 10 Flytta pekaren till vänster 11 OK Bekräfta inställningar 12 Flytta pekaren till höger Flytta pekaren nedåt Avbryt uppspelning av skiva Gå till föregående spår/avsnitt Gå till nästa spår/avsnitt 17 ZOOM Zooma in i bilden 18 Tryck på denna knapp för snabbspolning bakåt under uppspelning 19 Tryck på denna knapp för snabbspolning bakåt under uppspelning. 20 Tryck för att spela upp/pausa 21 UPPREPA DVD: upprepar titeln eller avsnittet VCD, CD: upprepa skivan eller spåret 22 A-B Tryck på den här knappen för att ställa in uppspelning mellan punkt A och punkt B. Tryck en gång för att välja punkt A, en gång till för att välja punkt B. Sedan börjar uppspelningen automatiskt. Tryck en tredje gång för att avbryta uppspelning. 23 Ljud DVD: välj det talade språket på skivan VCD eller CD: Ställ in ljudkanal 24 TEXTNING Välj språk på textningen 25 MENY Gå till menyn 26 PROGRAM Programmera uppspelningslista Delarnas namn och funktion 27 Titel Visar DVD titeln 28 Vinkel Tryck för att välja kameravinkel 29 C Radera den siffra du just skrev in 30 NUMERISKA KNAPPAR

21 ATT ANVÄNDA FJÄRRKONTROLLEN Att tänka på innan du använder fjärrkontrollen för första gången Det är viktigt att du drar bort PVC delen (plasten) då fjärrkontrollen ska användas för första gången. Tappa inte fjärrkontrollen i golvet och utsätt den inte för stötar. Notera att fjärrkontrollen inte nödvändigtvis fungerar om det finns hinder som obstruerar signalen mellan fjärrkontrollen och mottagarens sensor. Utsätt inte fjärrkontrollens sensor för mycket starkt ljus. Använd fjärrkontrollen inom det angivna avståndet. Fjärrkontrollens räckvidd <1>Horisontellt: ±30 <2>Vertikalt: ±30 <1>Avstånd: 5 m < 5m De flesta av spelarens funktioner kan opereras via fjärrkontrollen, dock inte alla. Vissa kommandon kräver att du använder huvudenhetens knappar för att fungera.

22

23 ATT ANVÄNDA FJÄRRKONTROLLEN Byta ut batteriet 1 Placera dina fingernaglar på plats A som i bilden nedan och dra i den riktning som bilden visar för att öppna batteriluckan. För att förhindra att batterisyra ska läcka ut är det det viktigt att du tar ur batterierna då du inte använder fjärrkontrollen under lång tid (en månad eller längre). Om batteriet skulle börja läcka ska du rengöra batterifacket noggrant och sedan byta till nya batterier. R03 AAA 1.5V batteri 2 Ta ur det gamla batteriet och sätt i ett nya. Se till så att du placerar polerna rätt. 3 Se till så att batteriet hamnar rätt, helt nedtryckt, i batterifacket.

24 Att tänka på innan du använder batteriet Ladda upp batteriet tills det är fullt innan du använder batteriet första gången. Det tar mellan 12 och 15 timmar. Då du laddar upp batteriet i en mycket varm miljö kan det hända att det inte blir fullt uppladdat. Batteriet blir varmt efter uppladdning men detta är som det ska. För att undvika läckage av batterisyra är det viktigt att du tar ur batteriet då det inte används under lång tid (en månad eller längre). Skulle batterisyra läcka ut ska du rengöra batterifacket och sedan sätta in nya batterier. ATT ANVÄNDA BATTERIET Batteriets livstid Batteriet kan laddas upp och användas cirka 300 gånger. Detta varierar dock och beror på användarförhållanden. Använda batteriet Huvudenheten kan spela upp skivor i över 90 minuter om batteriet är fullt uppladdat. Bilden kan bli instabil om batteriet håller på att ta slut. Batteriförvaring Förvara batteriet i en lämplig miljö i rumsvärme (15 ~ 25 ). Undvik att förvara batteriet på platser där mycket höga och låga temperaturer förekommer. Ladda upp batteriet helt en gång varje år om batteriet inte används under lång tid.

25 ATT ANVÄNDA BATTERIET Installera och ta ur batteriet 1. Installera batteriet som följer: <1> Tryck ut batteriluckan A (på baksidan av spelaren) så som visas på bilden: <2> Sätt in batteriet i batterifacket och se till så att + och poolen ligger i rätt riktning; <3> Sätt tillbaka batteriluckan. Använd endast uppladdningsbara AA 1.2V/1800mAh(upp) batterier. 2. Ta ur batteriet som följer: <1> Slå av spelaren; <2> Tryck ut batteriluckan A som visas på bilden: <3> Ta ut batteriet.

26 Ladda upp batteriet med en AC-DC adapter ATT ANVÄNDA BATTERIET Ladda upp batteriet som följer: 1 Sätt in batteriet 2 Anslut AC-DC adaptern till spelaren Uppladdningstiden är cirka 16 timmar Säkerhet då du laddar upp batteriet Temperaturen i rummet där du laddar upp batteriet påverkar hur effektiv uppladdningen blir. Uppladdning är som mest effektivt då temperaturen är För att skydda batteriet är det viktigt att du inte försöker ladda upp batteriet då det redan är fullt, särskilt inte upprepade gånger. Gör du detta kommer batteriet att förlora i kvalitet och inte prestanda. Då batteriet är hett kan det ta längre än vanligt att ladda upp. Ibland kan det också vara omöjligt att ladda upp det. Vänta då tills det har svalnat av innan du laddar upp det igen.

27 ANSLUT SPELAREN TILL ANDRA ENHETER Ansluta till en AC-DC adapter 1. Anslut AC-DC adaptern till ett AC eluttag. 2. Anslut DC utgången på adapter till DC in på huvudenheten. AC-DC adapter specifikation: 12V/1.0A Använd adaptern som medföljde som standardtillbehör då du köpte enheten. Ansluta hörlurarna Anslut hörlurarna ordentligt till uttaget för hörlurar på huvudenheten. För att lyssna på ljudet, använd för att justera volymen till en bekväm nivå. Huvudenheten västra sidan Försök aldrig att använda en DTS skiva. Ett starkt oljud kommer uppstå om du försöker spela upp en sådan. Till uttag för hörlurar Hörlurar NOTERA Sätt in hörlurarna ordentligt, hela vägen in. Inget ljud kommer att höras om inte hörlurarna är ordenligt anslutna.

28 ANSLUTA SPELAREN TILL ANDRA ENHETER Ansluta till USB minne (tillval) 1 Anslut USB minnet till USB porten på huvudenheten. 2 Huvudenheten kommer nu automatiskt att läsa in innehållet i USB minnet. USB porten på huvudenheten stöder enbart USB 1.1. Huvudenheten kan läsa innehållet på USB minnet då ingen skiva sätts in i enheten. Huvudenheten högra sidan USB minne Ansluta till ett minneskort (SD/MMC/ MS) (tillval) 1. Sätt in minneskortet i kortläsaren på huvudenheten. 2. Huvudenheten kommer automatiskt att läsa in innehållet i minneskortet. Sätt in minneskortet med rätt sida inåt och rätt sida nedåt. Huvudenheten läser in innehållet på minneskortet då ingen skiva finns i enheten. Minneskort

29 ANSLUTA SPELAREN TILL ANDRA ENHETER Innan anslutning Slå av strömmen till huvudenheten och apparaten som ska anslutas till. Ansluta till en TV English Main unit left side Audio/video output/input Black Video/Audio cable(included) To Video input jack(yellow) To Audio input L jack(white) To Audio input R jack(red) Signal flow Translation Huvudenhet vänster sida Ljud/video utgång/ingång Svart Video/Ljudkabel (medföljer) Till videoingång uttag (gul) Till ljudingång L-uttag (vit) Till ljudingång R-uttag (röd) Signalflöde Du måste ställa in huvudenheten på AV funktionen.

30 ANSLUTA SPELAREN TILL ANDRA ENHETER Ansluta till en förstärkare English Main unit left side Audio/video output/input Black Video/Audio cable(included) To digital audio input jack Yellow White Red Signal flow Translation Huvudenhet väster sida Ljud/Video utgång/ingång Svart Video/Ljudkabel (medföljer) Till digital ljudingång Gul Vit Röd Signalflöde Spela inte upp DVD skivor då inställningarna inte är korrekt inställda. Detta kan orsaka ett starkt oljud som kan skada din hörsel såväl som dina högtalare.

31 ANSLUTA SPELAREN TILL ANDRA ENHETER Ansluta till ett aktivt högtalarsystem English Main unit left side Audio/video output/input Black Video/Audio cable(included) Yellow White Red To Audio input jack To Video input jack Left Right Active speaker system Translation Huvudenhet vänster sida Ljud/video utgång/ingång Svart Video/Ljudkabel (medföljer) Gul Vit Röd Till ljudingång uttag Till videoingång uttag Vänster Höger Aktivt högtalarsystem Du måste ställa in huvudenheten på AV funktionen för att det ska fungera. Signal flow Signalflöde

32 ANSLUTA SPELAREN TILL ANDRA ENHETER Ansluta till en ljud/video spelare om du vill använda produkten som en monitor Du måste ställa in huvudenheten på AV för att det ska fungera. English Main unit left side Audio/video output/input Black Video/Audio cable(included) Yellow White Red To Audio output jack To Video output jack Connect to AV system video output AV system Signal flow Translation Huvudenhet vänster sida Ljud/Video utgång/ingång Svart Video/Ljudkabel (medföljer) Gul Vit Röd Till ljudutgång uttag Till videoutgång uttag Anslut till AV utgången på videosystemet AV system Signalflöde

33 ANSLUT SPELAREN TILL ANDRA ENHETER Ansluta till en monitor English Audio/video input Monitor left side To audio/video Input jack To DC IN jack AV & DC cable(included) Signal flow The main unit left side To Audio/video output jack To DC Out jack Translation Ljud/video ingång Monitor vänstra sidan Till ljud/video ingång Till DC IN uttag AV & DC kabel (medföljer) Signalflöde Till huvudenhet vänster sida Till ljud/video utgång Till DC ut jacket AC-DC adapter AC-DC adapter Du måste ställa in huvudenheten på AV funktionen för att det ska fungera.

34 GRUNDLÄGGANDE ANVÄNDNING Slå AV/PÅ huvudenheten 1 Slå på huvudenheten Ställ in power knappen på PÅ (på huvudenheten) för att slå på enheten. Då kommer också den röda indikatorn att börja lysa. 2 Slå av huvudenheter Tryck på POWER (ström) knappen på fjärrkontrollen eller ställ in power knappen till AV. Nu kommer indikatorn att sluta lysa. Power/Ström

35 GRUNDLÄGGANDE ANVÄNDNING Sätta in en skiva Spela upp en skiva 1. Skivan läses in 2. Skivan material kommer att presenteras automatiskt 3. Tryck på PLAY/SPELA UPP för att spela upp skivan Ta ur en skiva 1 Tryck på STOPP för att avbryta uppspelning 2 Öppna upp TFT skyddshöljet 3 Ta ur skivan 4 Stäng till TFT skyddshöljet 1. Se till att spelaren är avslagen 2. Öppna upp TFT skyddshöljet 3. Sätt in en skiva 4. Stäng TFT skyddshöljet Sätt in skivan försiktigt Sätt inte in en repad eller skadad skiva

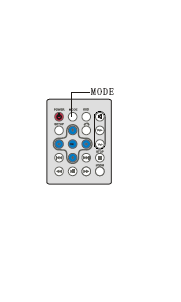

36 GRUNDLÄGGANDE ANVÄNDNING Inställningar (Ljusstyrka/Kontrast/Färg/TFT skärm/tft bakvänd/av ut/in (valfritt) Tryck på MODE/Inställningar knappen (på fjärrkontrollen) för att välja den inställning du vill använda dig av under uppspelning. 1 Tryck på MODE/Inst., ställ in ljusstyrka; 2 Tryck på MODE/Inst., ställ in kontrast; 3 Tryck på MODE/Inst., ställ in färg; 4 Tryck på MODE/Inst., ställ in LCD skärm; 5 Tryck på MODE/Inst., ställ in bakvänd; 6 Tryck på MODE/Inst., ställ in AV utgång/ingång (valfritt) Enheten kommer att avbryta uppspelning av skivan då den är i AV inställning. Anslut aldrig någon signal då enheten är inställd på AV ut. AV utgång är det förinställda valet. Tryck på (på fjärrkontrollen) för att justera värdena. MODE/INST.

37 Stoppa uppspelning Scanna framåt och bakåt GRUNDLÄGGANDE ANVÄNDNING 1 Tryck på STOPP för att avbryta uppspelning, enheten kommer att minnas vart. 2 Tryck på PLAY för att fortsätta uppspelning från samma plats 3 Tryck på STOPP för att avbryta Denna funktion fungerar inte på alla skivor. STOPP PLAY 1. Tryck på (på fjärrkontrollen) i 1.5 sekunder för snabbspolning framåt eller bakåt; 2. Du ändrar hastigheten på snabbspolningen till X2, X4, X8, X20 och normal genom att trycka upprepat på REV/FWD knapparna på fjärrkontrollen. Pausa skivan REV/BAK FWD/FRAM 1 Tryck på PLAY/PAUS för att pausa under uppspelning 2 Tryck på PLAY/PAUSE för att återuppta uppspelning PLAY/PAUS

38 Upprepad uppspelning 1 A-B uppspelning Tryck på A-B knappen så kommer, LCD skärmen visa Repeat/Upprepa A- Repeat/Upprepa A-B Zoom uppspelning GRUNDLÄGGANDE ANVÄNDNING Tryck på ZOOM knappen då du vill förstora bilden till 2X, 3X, 4X, 1/2X, 1/3X 1/4X och normal, ett tryck för varje steg. Tryck på A-B igen, så kommer huvudenheten att spela upp från A till B. Tryck på A-B igen för att återgå till normal uppspelning; ZOOM 2 Upprepad uppspelning av titel, avsnitt eller spår Tryck på REPEAT/Upprepa för att välja titel, avsnitt eller spår för upprepad uppspelning DVD: titel, avsnitt; VCD eller CD: spår

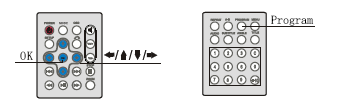

39 Programuppspelning Huvudenheten kan spela upp en programmerad lista. Du ställer in detta som följer: 1. Tryck på PROGRAM, och menyn kommer att visa: GRUNDLÄGGANDE ANVÄNDNING 3. Flytta sedan pekaren till PLAY ikonen och tryck på OK för att Tips: T betyder titel, C betyder avsnitt för DVD skivor. T står för spår på CD, VCD. Vissa skivor har inga titlar, avsnitt eller spår. Program påbörja uppspelning av din lista. 4. Du kan nollställa listan genom att flytta pekaren till CLEAR ikonen och sedan trycka på OK för att bekräfta. 5. Tryck på PLAY/PAUS eller tryck på EXIT ikonen med pekaren och tryck sedan på OK för att lämna programmeringssidan. 2. Med knapparna och pekaren kan du skapa den lista du vill ska spelas upp. Se bilden. Programmeringslistan kommer att nollställas varje gång huvudenheten slås av och varje gång skivan tas ut ur spelaren. Den här funktionen fungerar inte på alla skivor. Den här enheten kan inte spela upp listan om du har valt en titel, avsnitt eller spår som inte finns på skivan.

40 GRUNDLÄGGANDE ANVÄNDNING Använda OSD 1. Tryck på OSD för att visa information om uppspelningen och skivan på LCD skärmen då en skiva spelas upp. 2. Tryck på OSD igen för att ta bort funktionen. OSD Välja ljud 1. Tryck på AUDIO/Ljud knappen för att välja det språk på ljudet du vill ha då en DVD skiva spelas upp. 2. Tryck på AUDIO/Ljud knappen för att välja vilken ljudkanal som ska användas under uppspelning för VCD och CD skivor. AUDIO/Ljud Välja textning Tryck på SUBTITLE/Textning för att välja språk på textningen under uppspelning. Välja vinkel Tryck på ANGLE/Vinkel knappen under uppspelning av DVD skiva för att välja mellan olika kameravinklar. Den här funktionen fungerar inte på VCD- eller CD skivor. SUBTITLE/TEX Angle/vinkel.

41 GRUNDLÄGGANDE ANVÄNDNING Spela upp ljudfiler och JPEG bilder Rotmapp JPEG ikon Fil Ljudikon Använd pilknapparna för att flytta på pekaren till rotmappen, sedan filen och till sist ljud - eller JPEG ikonen. Välj ikonen och tryck på OK om du vill spela upp ljudfilerna, eller välj JPEG ikonen och tryck sedan på OK för att visa bilden. Välj den fil du vill visa/spela upp och tryck sedan på OK för att göra detta. Tryck på PLAY/PAUS knappen för att spela upp i sekvens Tryck på A-B knappen för upprepad A-B uppspelning LCD skärmen kommer att slås av om den är inaktiv i längre än tre minuter då den CD spelas upp. LCD skärmen kommer att vara tillgänglig för all användning av enheten.

42 GRUNDLÄGGANDE ANVÄNDNING Spela upp fil från USB-minne (tillval) Anslut USB-minnet till USB porten på huvudenheten. Filer som lagrats i minnet kommer att läsas in automatiskt. 1. Slå på enheten och anslut USB-minnet till porten (i ingen skiva inställningen). 2. LÄSER USB kommer att visas i LCD fönstret och då detta är klart kommer de funna filerna att visas på skärmen. Spela upp fil från minneskort (tillval) Sätt in kortet (SD, MMC och MS ) i kortläsaren. Filen kommer nu att spelas upp automatiskt. 1. Slå på enheten och sätt sedan in kortet i kortläsaren (då ingen skiva är inställt). 2. LÄSER KORT kommer att visas på LCD skärmen och du filerna har lästs in kommer de att visas på skärmen. 3. Du spelar upp filerna på samma sätt som du spelar upp ljudfiler eller JPEG filer från en skiva. 4. Koppla från USB-minnet då du inte använder det längre. Ljud- video och JPEG filer kan spelas upp på den här enheten USB i denna spelare ska vara USB 1.1 SD, MMC och MS minneskort kan läsas av enheten Enheten måste ställas in på ingen skiva läget för att filer från ett minneskort ska kunna läsas upp. Enheten måste vara inställd på ingen skiva för att du ska kunna spela upp filerna från USB-minnet.

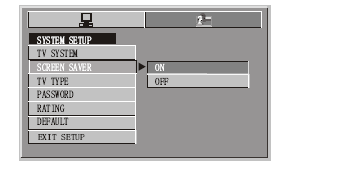

43 INSTÄLLNINGAR FÖR HUVUDENHET Tryck på SETUP/Insällningar under uppspelning. Då kommer menyn nedan att visas på LCD skärmen Ställa in TV-system Ställ in korrekt videosignal system om du vill titta på en skiva med din TV. NTSC: välj detta om du har en TV inställd på en NTSC signal. PAL: välj detta om du har en TV inställd på en PAL signal. Förinställt :NTSC Ställa in skärmsläckare Den här funktionen kan gynna TFT skärmens livstid. Om skärmen är inaktiv i mer än en minut aktiveras skärmsläckaren. PÅ: skärmsläckare aktiverat AV: skärmsläckare deaktiverat Förinställt: PÅ Bilden kan visas i gråskala om inte inställningen ställts in rätt.

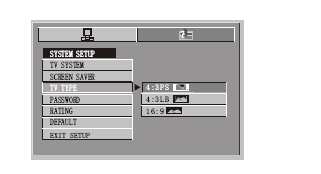

44 INSTÄLLNINGAR FÖR HUVUDENHET Ställa in TV-format Ställa in låsfunktion 16:9 : Välj det här formatet om du anslutit till en widescreen 16:9 TV. 4:3LB : Välj det här formatet om du har anslutit till en normal TV. 4:3PS : Du kan också välja detta om du anslutit till en normal TV. 1. Förinställd kod: Du kan låsa upp och ändra koden ovan. Sedan kan du ställa in vilken typ av program som ska kunna ses. Om någon sedan vill se material som inte tillåts måste de kunna ange koden. Hur bilden visas beror också på skivan.

45 INSTÄLLNINGAR FÖR HUVUDENHET Välja inställning för låsfunktion Här ställer du in vilket typ av material som kan spelas upp från en DVD-skiva utan kod. Förinställningar För att återgå till de förinställda fabriksinställningarna ska du trycka på den här knappen och sedan trycka på OK. DVD-skivors innehåll finns uppdelat i åtta kategorier Väljer du VUXEN så krävs aldrig koden. Förinställt: VUXEN Du kan inte ställa in vilken typ av material som kan spelas upp utan att själv kunna koden.

46 Välja ett OSD menyspråk Välj det menyspråk du vill använda dig av i OSD menyn med pilknapparna (genom att flytta pekaren) till det språk du vill ha och tryck sedan på OK. INSTÄLLNINGAR FÖR HUVUDENHET Välj språk för textning Välj det språk du vill ha för textningen genom att flytta på pekaren med pilknapparna och tryck sedan på OK för att bekräfta. Välj det talade språket Ställ in det språk du vill ska talas på filmen genom att flytta pekaren med pilknapparna och tryck sedan på OK för att bekräfta. Ställa in menyspråket Välj det språk du vill ha för menysystemet genom att flytta på pekaren med pilknapparna och tryck sedan på OK för att bekräfta. Skivan kommer att välja sitt förinställda språk om det språk du valt inte finns tillgängligt. Förinställt språk: Engelska

47 PROBLEMLÖSNING Problemlösning Läs igenom nedanstående information om något fel skulle uppstå. Om inte felet kan avhjälpas med åtgärderna nedan bör du vända dig till närmaste service center. PROBLEM TROLIG ORSAK LÖSNING Skivan kan inte spelas upp Ingen bild på TV:n Skivan är felaktigt insatt Skivan är smutsig eller repad Skivan har ej tillåten områdeskodning Kabeln har lossnat Felaktig inställning Sätt in skivan på rätt sätt Använd en bättre skiva Använd en skiva med rätt kodning Sätt i kabeln igen Ställ in inställningarna på TV:n rätt Inget ljud i högtalarna Du använder hörlurar Ta ur hörlurarna Inget ljud i TV:n eller förstärkaren Kabeln har lossnat Du har kopplat kablarna fel Sätt in kabeln igen Koppla kablarna på rätt sätt Olika volym för DVD/CD skivor Olika skivor har olika volyminställningar Justera volymen
