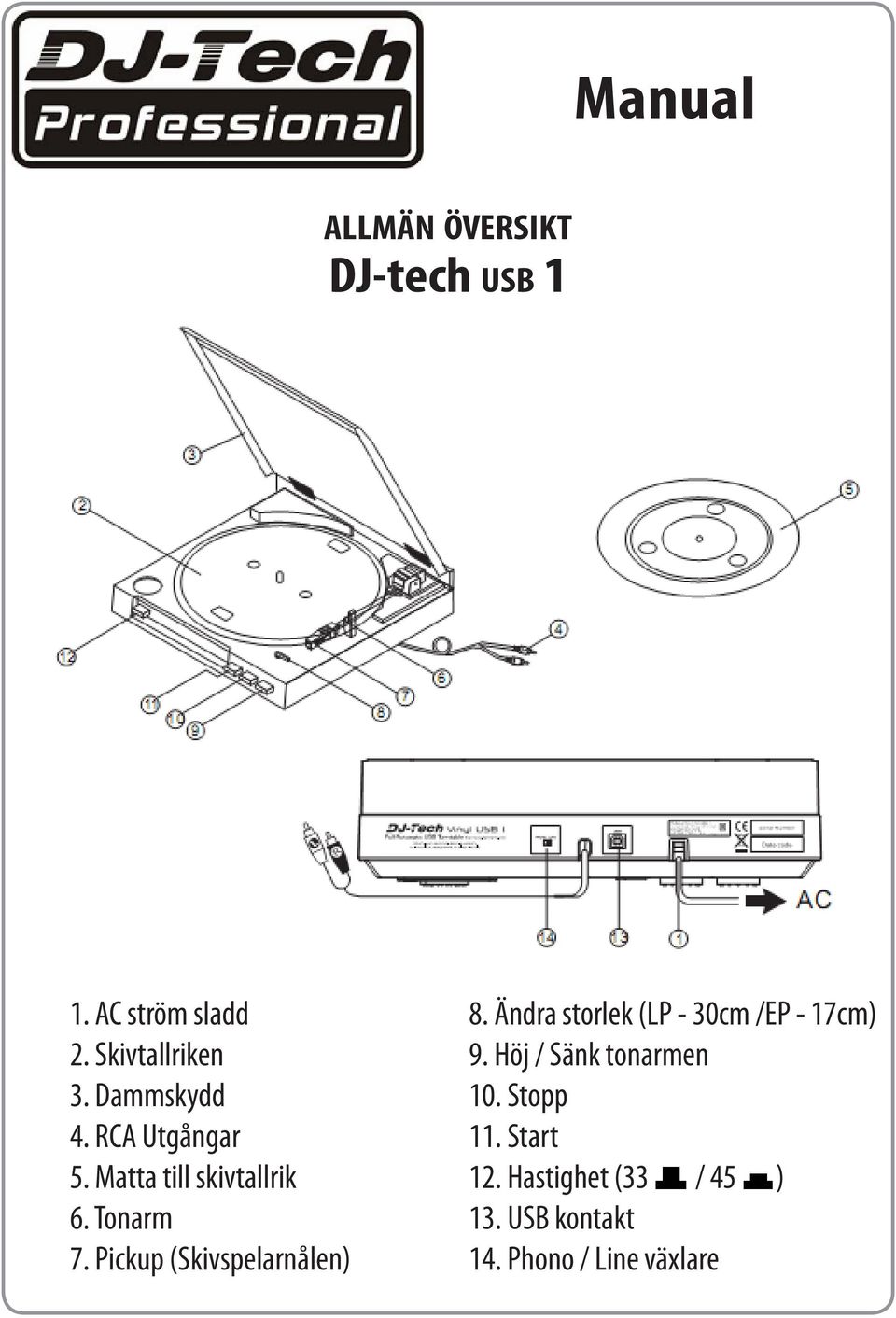

1 allmän översikt DJ-tech u s b 1 Manual 1. AC ström sladd 2. Skivtallriken 3. Dammskydd 4. RCA Utgångar 5. Matta till skivtallrik 6. Tonarm 7. Pickup (Skivspelarnålen) 8. Ändra storlek (LP - 30cm /EP - 17cm) 9. Höj / Sänk tonarmen 10. Stopp 11. Start 12. Hastighet (33 / 45 ) 13. USB kontakt 14. Phono / Line växlare

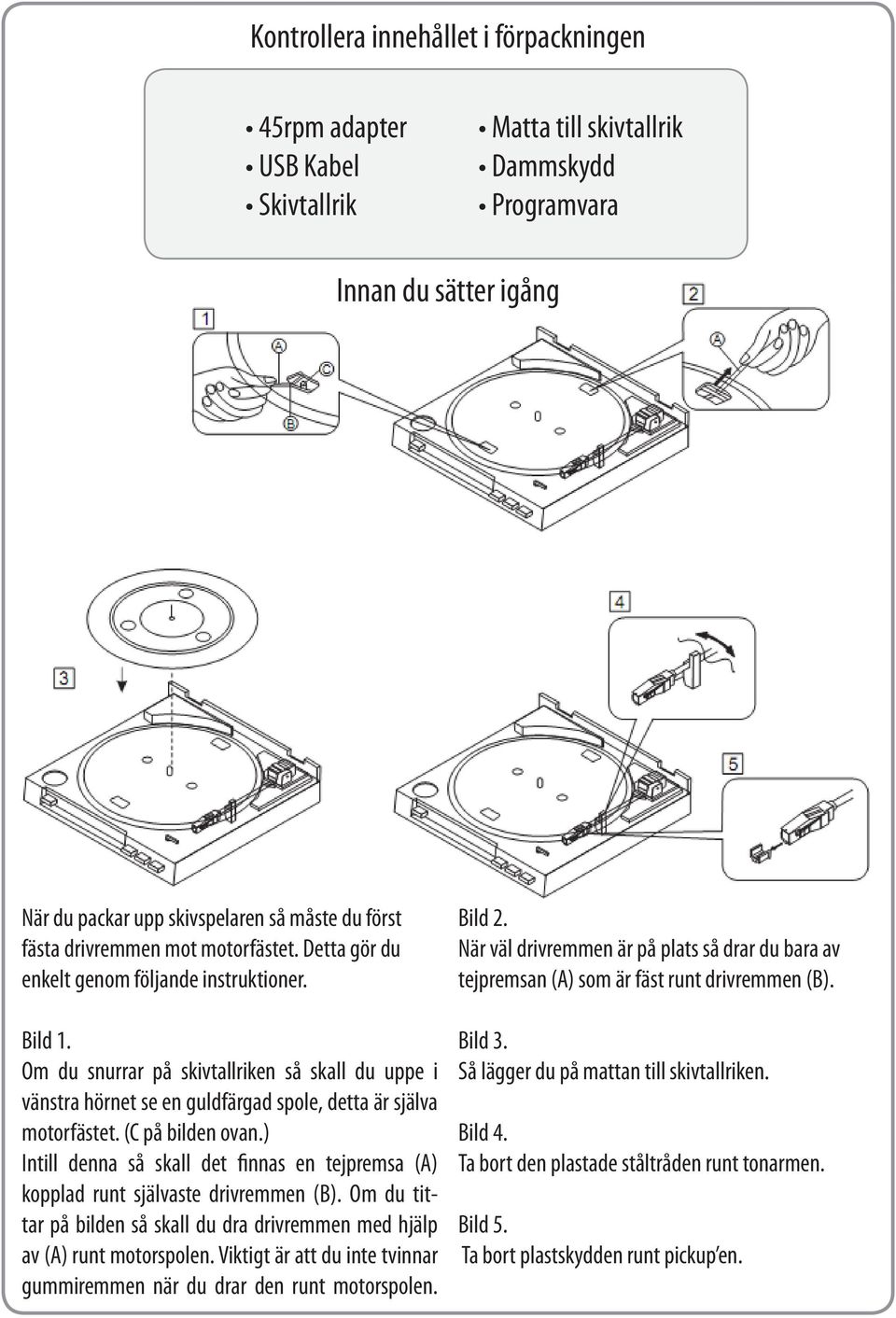

2 Kontrollera innehållet i förpackningen 45rpm adapter USB Kabel Skivtallrik Matta till skivtallrik Dammskydd Programvara Innan du sätter igång När du packar upp skivspelaren så måste du först fästa drivremmen mot motorfästet. Detta gör du enkelt genom följande instruktioner. Bild 1. Om du snurrar på skivtallriken så skall du uppe i vänstra hörnet se en guldfärgad spole, detta är själva motorfästet. (C på bilden ovan.) Intill denna så skall det finnas en tejpremsa (A) kopplad runt självaste drivremmen (B). Om du tittar på bilden så skall du dra drivremmen med hjälp av (A) runt motorspolen. Viktigt är att du inte tvinnar gummiremmen när du drar den runt motorspolen. Bild 2. När väl drivremmen är på plats så drar du bara av tejpremsan (A) som är fäst runt drivremmen (B). Bild 3. Så lägger du på mattan till skivtallriken. Bild 4. Ta bort den plastade ståltråden runt tonarmen. Bild 5. Ta bort plastskydden runt pickup en.

3 Koppla in din DJ-tech u s b 1 Viktigt att tänka på är att du stänger av all utrustning innan du börjar koppla in skivspelaren. Det kan även vara en bra idé att ha manualerna till befintliga produkter nära till hands. (Stereo / Förstärkare exempelvis.) 1. Koppla in strömsladden i vägguttaget. 2. Koppla in RCA kablarna i ledig Phono eller Line ingång till din förstärkare eller stereo. Det är viktigt bara att du ställer in rätt inkopplat läge på skivspelaren. (Se översikt nr.14 Phono / Line växlare.) Denna skivspelare har ingen inbyggd förstärkare och behöver en RIAA förstärkare för att kunnas kopplas till en vanlig stereo. Vi rekommenderar Teknikmagasinets RIAA förstärkare med artikelnummer för att enkelt kunna använda alla funktioner DJ-tech u s b 1 har att erbjuda. Användning Automatisk Uppspelning (A) 1. Öppna dammskyddet 2. Lägg i skivan och ställ in rätt skivstorlek (EP / LP) 3. Ställ in rätt hastighet 4. Stäng dammskyddet 5. Tryck in start (7) (Ställ in volymen på stereon / förstärkaren.) Stoppa Uppspelning (B) 1. Tryck in Stop (B) Viktigt Försök aldrig att stoppa/stanna skivtallriken manuellt. Försök aldrig att flytta tonarmen manuellt när den återgår till viloläge. Detta kan skada både skivan och skivspelaren.

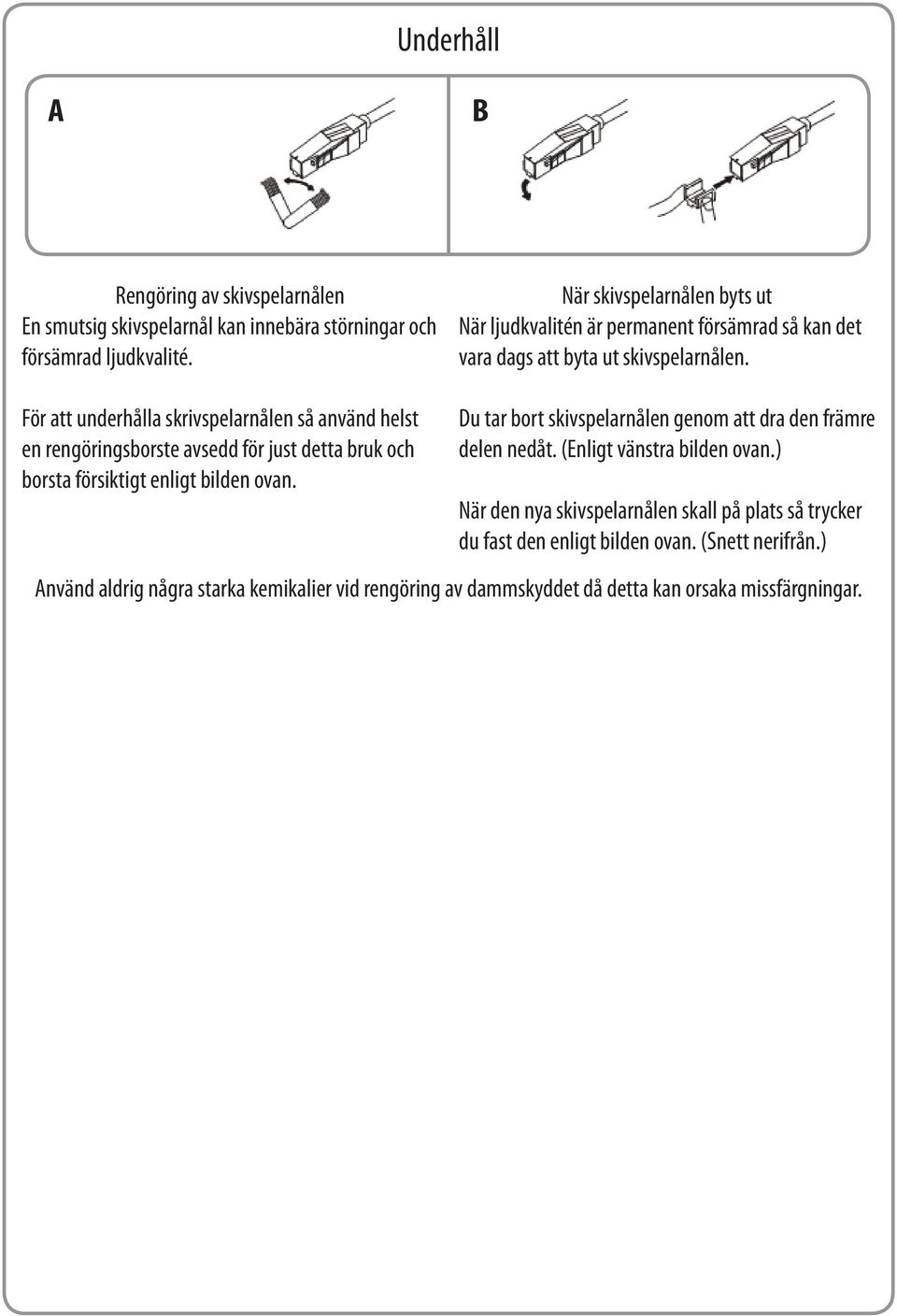

4 Underhåll A B Rengöring av skivspelarnålen En smutsig skivspelarnål kan innebära störningar och försämrad ljudkvalité. När skivspelarnålen byts ut När ljudkvalitén är permanent försämrad så kan det vara dags att byta ut skivspelarnålen. För att underhålla skrivspelarnålen så använd helst en rengöringsborste avsedd för just detta bruk och borsta försiktigt enligt bilden ovan. Du tar bort skivspelarnålen genom att dra den främre delen nedåt. (Enligt vänstra bilden ovan.) När den nya skivspelarnålen skall på plats så trycker du fast den enligt bilden ovan. (Snett nerifrån.) Använd aldrig några starka kemikalier vid rengöring av dammskyddet då detta kan orsaka missfärgningar.

5 Specifikationer Strömtillförsel Effektförbrukning Dimensioner Belastningsimpedans Utspänning AC230V, 50Hz 3W 350 x 348 x 95.4mm 47K ohm Kopplad via en Equalizer mV vid 1KHz 5cm/sek (HP-4005) Kopplad utan en Equalizer mV vid 1KHz 5cm/sek (HP-4005) Vikt Datainterface 2.6kg USB Windows XP, Vista eller Mac OSX Instructions on environment protection Do not dispose of this product in the usual household garbage at the end of its lifecycle; hand it over at a collection point for the recycling of electrical and electronic appliances. The symbol on the product, the instructions for use or the packing will inform about the methods for disposal. The materials are recyclable as mentioned in this marking. By recycling, material recycling or other forms of re-utilization of old appliances, you are making an important contribution to protect our environment. Please inquire at the community administration for the authorized disposal location. Miljöinformation När enheten ska slängas, kasta då inte denna tillsammans med hushållsskräp. Lämna den istället på en återvinningsstation som mottager elektronisk utrustning. Symbolen på produkten, bruksanvisningen eller förpackningen informerar om återvinningsmetod. Material som kan återvinnas är markerade med tillhörande symbol. Genom att återvinna, material-återvinna eller kassera gammal utrustning på korrekt sätt bidrar du till att skydda miljön. Var vänlig att kontrollera dina lokala regler för återvinning av packningsmaterial, batterier och gammal utrustning. MILJØINFORMASJON Når enheten skal kasseres, kast den ikke sammen med husholdningsavfallet. Lever den til en gjenvinningsstasjon som tar mot elektrisk utstyr. Ved å kvitte deg med brukt elektrisk utstyr på riktig måte bidrar du til å beskytte miljøet. Sjekk gjeldende regler for kassering av emballasjemateriale, batterier og elektrisk utstyr der du bor. Ohjeita ympäristön suojelemiseksi Älä hävitä tätä tuotetta tavallisen talouslätteen mukana sen tultua elinkaarensa loppuun, vaan viese shako-ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteessa, käyttöohjeissa tai pakkauksessa olevat merkinnät antavat tietoa asianmukaisista hävittämismenetelmistä. Aineet ovatkierrätyskelpoisia merkintöjen mukaisesti. Vanhojen tavaroiden tai niiden aineiden kierrätyksellä tai muunlaisella uusiokäytöllä vaikutat tärkeällä tavalla ympäristömme suojeluun. Kysy paikkakuntasi hallinnosta asianmukaisen kierrätyspisteen sijainnista. Garantivillkor Den här produkten har 2 års garanti, detta innefattar alla typer av fabrikationsfel och att produkten inte fungerar som den ska. Detta gäller inte om en skada av oaktsamhet uppkommit t.ex tappskador, fuktskador, egna modifieringar eller dylikt. Spara ditt kvitto, detta är ett värdebevis som du måste uppvisa vid eventuell reklamation.

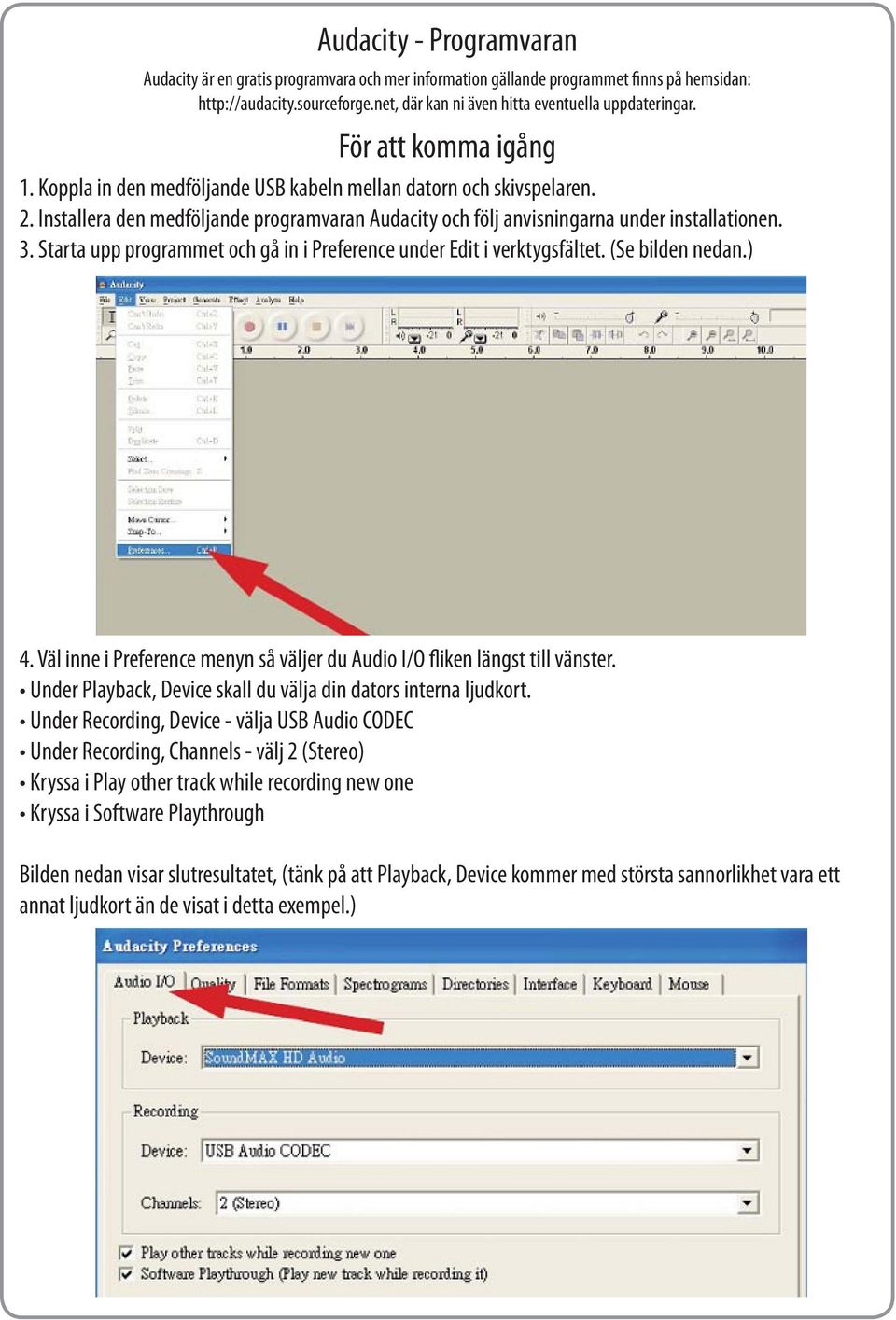

6 Audacity - Programvaran Audacity är en gratis programvara och mer information gällande programmet finns på hemsidan: där kan ni även hitta eventuella uppdateringar. För att komma igång 1. Koppla in den medföljande USB kabeln mellan datorn och skivspelaren. 2. Installera den medföljande programvaran Audacity och följ anvisningarna under installationen. 3. Starta upp programmet och gå in i Preference under Edit i verktygsfältet. (Se bilden nedan.) 4. Väl inne i Preference menyn så väljer du Audio I/O fliken längst till vänster. Under Playback, Device skall du välja din dators interna ljudkort. Under Recording, Device - välja USB Audio CODEC Under Recording, Channels - välj 2 (Stereo) Kryssa i Play other track while recording new one Kryssa i Software Playthrough Bilden nedan visar slutresultatet, (tänk på att Playback, Device kommer med största sannorlikhet vara ett annat ljudkort än de visat i detta exempel.)

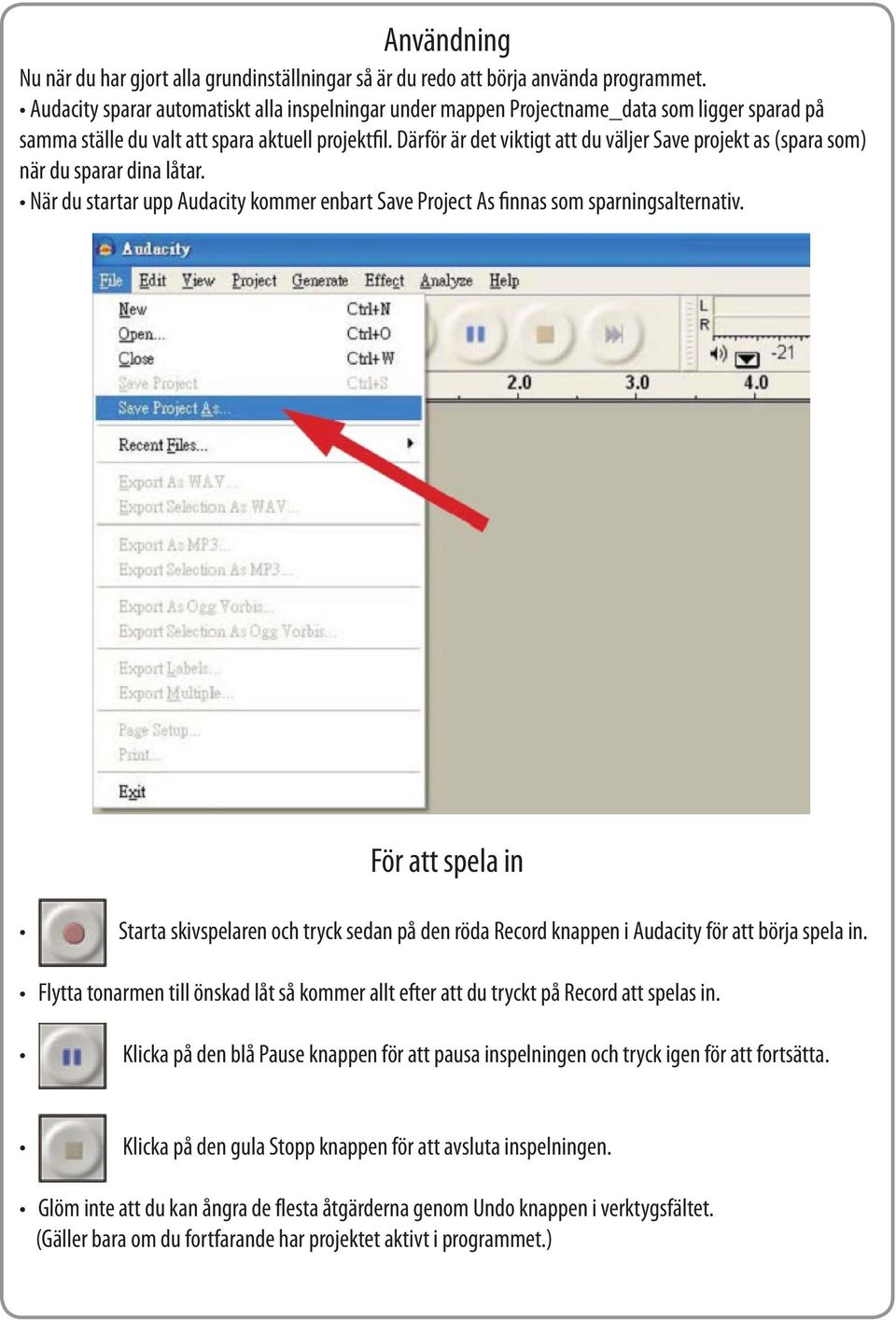

7 Användning Nu när du har gjort alla grundinställningar så är du redo att börja använda programmet. Audacity sparar automatiskt alla inspelningar under mappen Projectname_data som ligger sparad på samma ställe du valt att spara aktuell projektfil. Därför är det viktigt att du väljer Save projekt as (spara som) när du sparar dina låtar. När du startar upp Audacity kommer enbart Save Project As finnas som sparningsalternativ. För att spela in Starta skivspelaren och tryck sedan på den röda Record knappen i Audacity för att börja spela in. Flytta tonarmen till önskad låt så kommer allt efter att du tryckt på Record att spelas in. Klicka på den blå Pause knappen för att pausa inspelningen och tryck igen för att fortsätta. Klicka på den gula Stopp knappen för att avsluta inspelningen. Glöm inte att du kan ångra de flesta åtgärderna genom Undo knappen i verktygsfältet. (Gäller bara om du fortfarande har projektet aktivt i programmet.)
