1 SDCs Biobränslekonferens 2-3 februari 2011 Mätmetoder och teknik Lars Björklund, SDC - VMU 1

2 Föredraget handlar om: Sortiment /produkter Grot Träddelar Rundved Sönderdelat eller ej sönderdelat Apparater Skördare Skotare Kranvågar truckvågar lastbärarvågar fordonsvågar NIR-sond Motorsåg Kameror Mätpunkter Skog Bilväg Terminal Värmeverk 2

3 Grot - Faktorer som påverkar slutlig MWh Skördarförarens grotanpassning påverkar åtkomlig mängd Väder före/vid skotning bestämmer fukthalt Skotarförarens noggrannhet bestämmer skotad mängd Lagringsförhållande för bilvägsvälta bestämmer fukthalt Ofta lång lagringstid bestäms av köparen Osäker mätning vid terminaler/värmeverk, såväl kvantitet som fukthalt utjämnas för stora aktörer Val av värmevärdesformel, askhalt etc Är det rimligt att säljaren/skogsägarens intäkt blir beroende av dessa faktorer? 3

4 Alternativa köpformer för grot köpled 1 Skogsägaren slipper upparbetningsoch transportrisker Lagkrav Handelsmått 1. Fast pris per hektar Nej Rotpost 2. Påslag per inmätt m3 rundved Nej Rotpost 3. Skördarmätt kvantitet (Skogforsks grotfunktion) Skogsägarens intäkt påverkas av andra aktörers beteende 4. Vägning vid skotning Ja Ton Ja M3f, TTV Mindre noggrant Mer noggrant 5. Flismätning vid terminal eller värmeverk Ja M3s, TTV 4

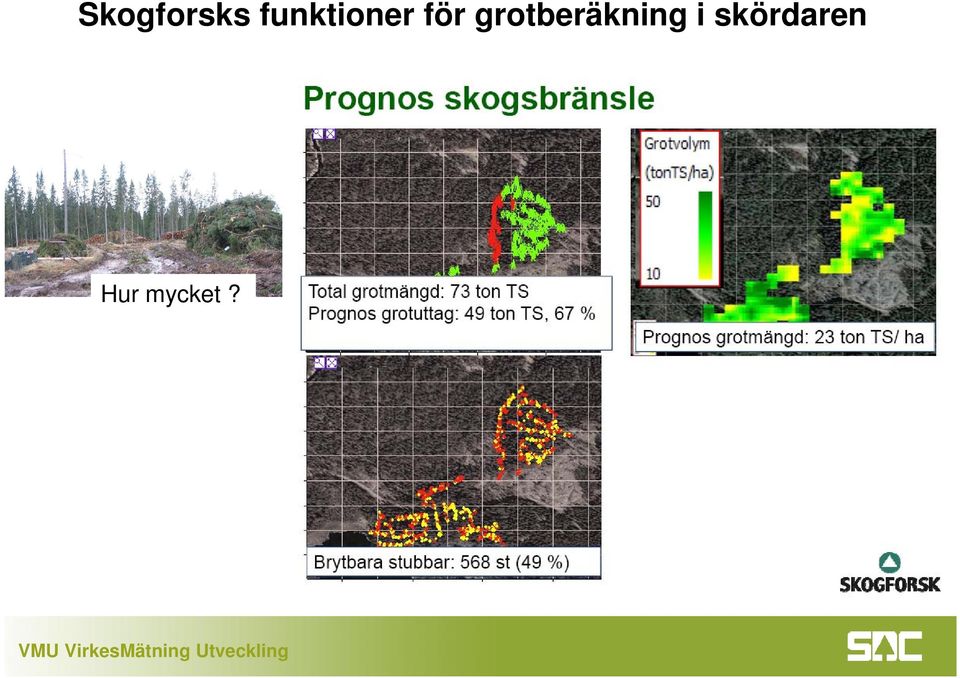

5 Skogforsks funktioner för grotberäkning i skördaren Hur mycket? 5

6 Imponerande resultat! Bör kunna bli en köpform. 6

7 Vågar statiska eller dynamiska Statisk våg Den vanliga vågen. Stå still!! Ex: bilvåg Dynamisk våg Dynamiska förhållanden betyder att förhållandena för mätningar varierar med tiden. Till exempel att kranen med våg i rör sig. Snabb utveckling av de dynamiska vågarna. Främst en mjukvarufråga. Ex: kranvåg, truckvåg Exempel på dynamisk våg, truckvågen vid Söderenergis terminal i Nykvarn 7

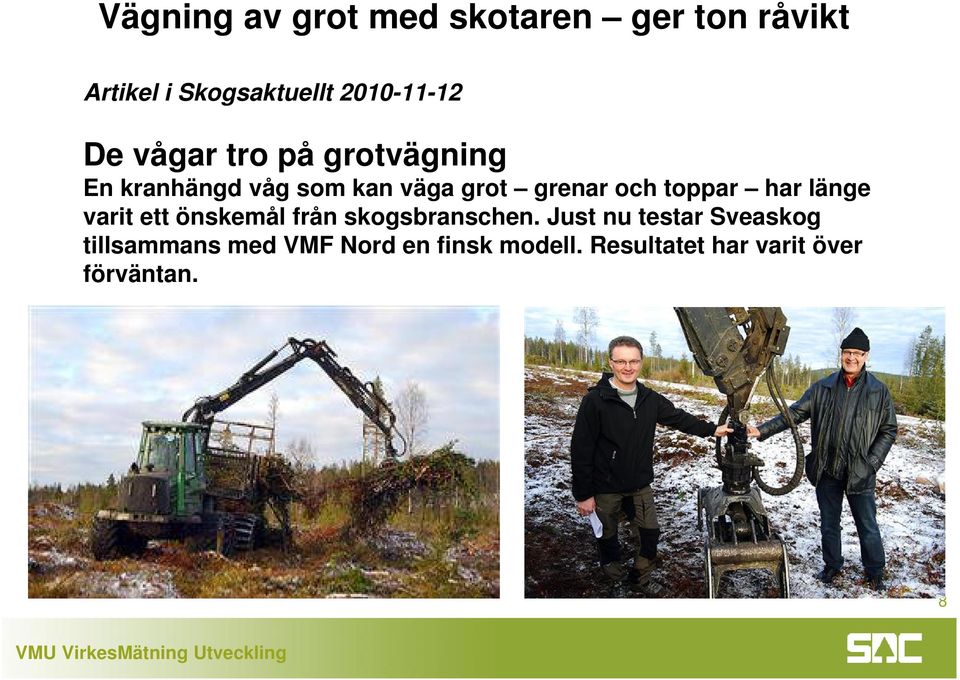

8 Vägning av grot med skotaren ger ton råvikt Artikel i Skogsaktuellt De vågar tro på grotvägning En kranhängd våg som kan väga grot grenar och toppar har länge varit ett önskemål från skogsbranschen. Just nu testar Sveaskog tillsammans med VMF Nord en finsk modell. Resultatet har varit över förväntan. 8

9 Biobränslen vi behöver kunna väga alltid och överallt Vi behöver följa Finland och Nordamerika 9

10 Exempel på kvalitetssäkring / kontroll Dynamisk trippel axelvåg Andra former för kontroll som diskuteras Stickprovsbilar får köra till (annan) bilvåg Mobila kontrollvågar 10

11 Skäppmätning Ur kompendium i virkesmätning: Skäppmätning används för sönderdelade sortiment och ger volym i stjälpt mått, m3s. Med sönderdelade avses flisade eller krossade material, sågspån, bark etc. Obs: Fotot illustrerar även vägning med uttag av prov för torrhaltsbestämning 11

12 Skäppmätning för köpled 1 - oförenlig med nya föreskrifterna? Varför? Idag saknas kontrollformer Måttslag som kan manipuleras / förändras: 1. Volymen minskar under transporten. 2. Flisnings- eller krossningsaggregat kan producera material som är mer eller mindre voluminöst. 3. Komprimering minskar volymen. Kontrollidéer Fotografering / bildanalys? Kanske, men finns ej idag. Tippning i kontrollskäppa? Nej, volymen blir ej densamma. 12

13 Slutsats: Skäppmätning med måttslaget m3s kan komma att strida mot följande paragrafer i de nya föreskrifterna: 12 Endast metoder och mätutrustning som genom dokumenterade forskningsresultat, dokumenterade prov i praktisk skala eller dokumenterad erfarenhet visat sig ge tillfredställande resultat får användas. 14 Virkesmätning ska utföras med omsorg. Vid mätningen får endast obetydliga systematiska fel förekomma. Om förhållandena inte medger omsorgsfull mätning, får mätningen inte utföras. 17 Fysisk eller juridisk person som bedriver vederlagsgrundande virkesmätning ska systematiskt och ändamålsenligt kontrollera hur väl kraven i 14 och 16 uppfylls. De uppgifter som ligger till grund för kontrollresultatet ska registreras. 13

14 Träddelar från röjning eller gallring Kan detta fub-mätas? 14

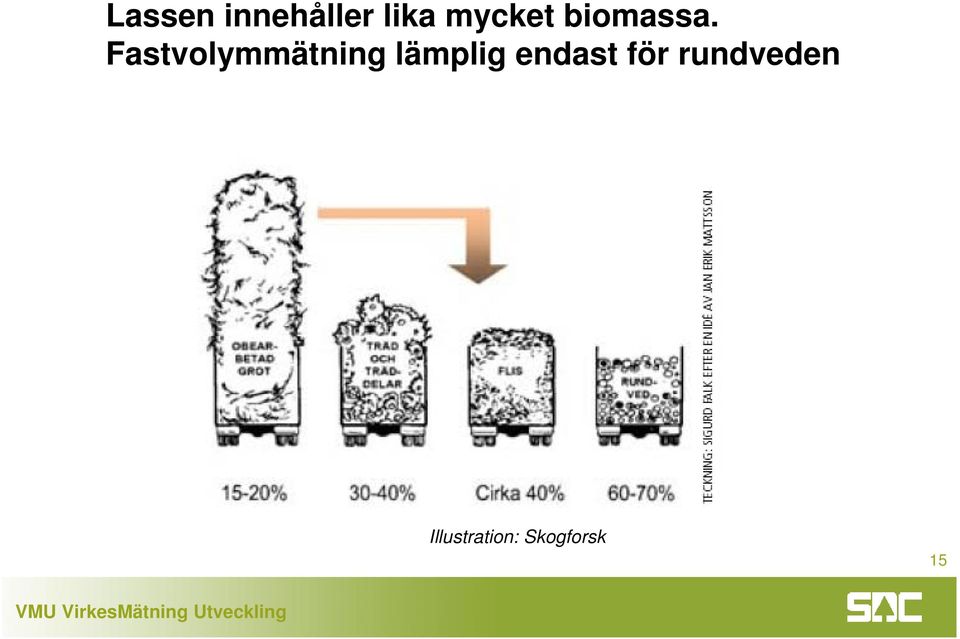

15 Lassen innehåller lika mycket biomassa. Fastvolymmätning lämplig endast för rundveden Illustration: Skogforsk 15

16 NIR sond för torrhalt på sönderdelat material Bestwoods utrustning nu på tre platser. Snart troligen på fler. VMK-godkännande att vänta inom kort. 16

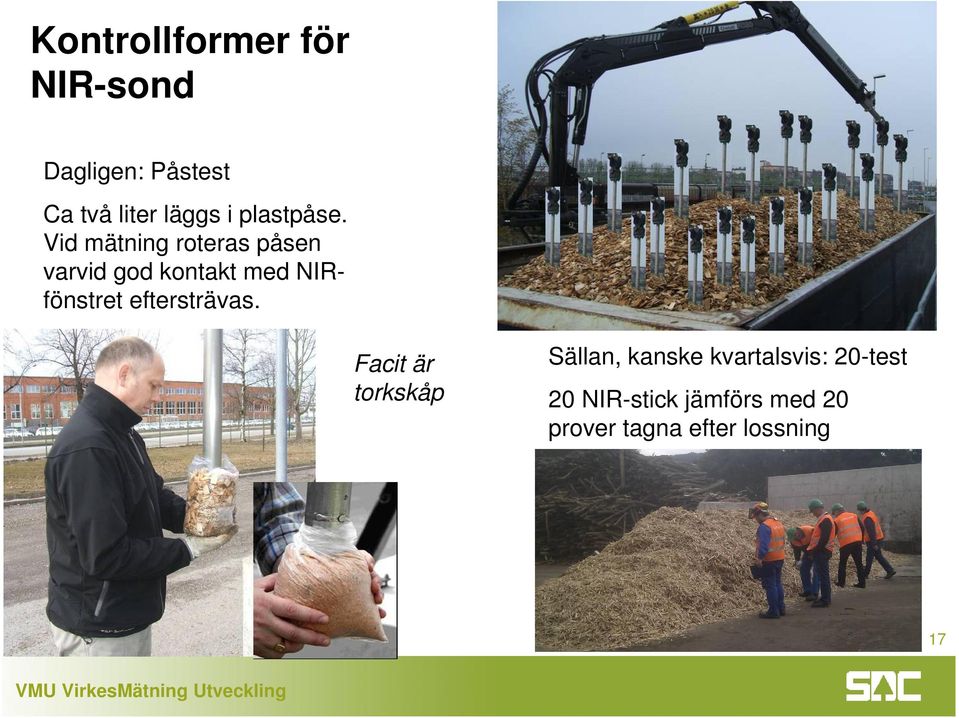

17 Kontrollformer för NIR-sond Dagligen: Påstest Ca två liter läggs i plastpåse. Vid mätning roteras påsen varvid god kontakt med NIRfönstret eftersträvas. Facit är torkskåp Sällan, kanske kvartalsvis: 20-test 20 NIR-stick jämförs med 20 prover tagna efter lossning 17

18 Mätning av rundved, dvs bränsleved Idag travmätning Måttslag fast volym under bark (m3fub) Bränsleved ofta röteller lagringsskadad 18

19 Imorgon vägning och torrhaltsbestämning Måttslag torra ton (TTV) Vi trodde länge på den tyska kedjefräsen Nackdelar 1. Tung, kräver upphängning 2. Svårt att ta det perfekta provet OK för tuffa tyskar Maxau men svårt för klena svenskar Tveksamt, trots tysk vidareutveckling Braviken Göttingen 19

20 Nu tror vi mer på den österrikiska motorsågen Fördelar Lätthanterlig, kan användas överallt Halvt tvärsnitt 4 ggr bättre än en tårtbit Kan användas för fler sortiment, t ex träddelar Standardmetod sedan år, används nu på platser i Österrike 20

21 Kamerastödd mätning ger obemannad mätning vid vissa tider eller platser Mycket på gång i norra Sverige. Till exempel: Fukthaltsbedömning ej sönderdelad grot On-line mätning på distans Travmätning i bilder Relativt billigt. Endast fantasin sätter gränsen för framtida tillämpningar 21

22 Obemannad inmätning av grot vid Jämtkraft i Östersund sedan 2005 Fotografering vid ankomst Mätning dvs torrhaltsbedömning mha foton vid valfri tidpunkt 22

23 Bemannad distansmätning av sågtimmer kunde ha varit biobränsle Bilen i Överkalix Transportör, Tid och Fordonsvikt Videobilder från Överkalix. Styrs från Piteå. Viss kvalitetsbedömning i bilderna. SDC-dator Vikt 58,75 ton Mätaren on-line i Piteå Inzoomad kapspricka 23

24 Kamerastödd travmätning Tre kameror för mätning av travars höjd och bredd. 285 cm 405 cm Sex kameror för ändytefoton för bedömning av vedvolymprocent, röta, märkning etc. Kan zooma. 24

25 Chauffören respektive virkesmätaren Bildskärm i åkarkuren med alla foton. Chauffören godkänner bilderna. Informeras om eventuellt stickprov. Stickprov Travmätning på bildskärm. Kan göras vid annan tid och/eller från annan plats. 25

26 RMR (Rådet för mätning och redovisning) har en nationell arbetsgrupp för biobränslen - Biobränslekommittén Region / intresse Namn Företag / organisation NORD Anna-Karin Nilsson Skellefteå Kraft AB Peter Brekke REBIO AB QBERA Stefan Persson Mellanskog Magnus Svensson Stora Enso Bioenergi AB SYD Karl Sandstedt Göteborg energi Sofia Persson Södra Skogsenergi SVEASKOG Roger Johansson Skogsrörelsen, Produktion Fortum Jonas Torstensson Fortum SDC/VMU Lars Björklund SDC VMU-avdelningen SDC Magnus Ulin SDC VMF Torbjörn Näslund VMF Nord 26

27 Biobränslekommitténs arbetsområde Bedrivs huvudsakligen av VMU. Kommittén hålls informerad och ger synpunkter. Exempel på aktiviteter: -NIR-mätning -Torrhaltsprovtagning på rundved - Kvalitetssäkrad mätplats (vissa teknikdelar) Ny teknik Tillämpningar etc. Standards, instruktioner, etc. Kommittén bistår SDC inom detta område. Exempel på aktiviteter: - Kundkonferens och utbildningsaktiviteter, ev användargrupp - Referensgrupp mätplatssystem - Kvalitetssäkrad mätplats - Statistik - Best Practice - Konsekvenser av ny VML Kommitténs viktigaste arbetsområde. Exempel på aktiviteter: - Standardisering av begrepp - Mätningsinstruktioner - Sortimentsbeskrivningar - Omräkningstal och värmevärdesformler - Mätning av bränsleved 27

28 Slutsatser Grot fixa köpled 1 i skogen Kvalitetssäkra vägningen i alla dess former Torrhaltsbestäm, dvs använd måttslaget ton torrvikt, så långt möjligt. Viktigast i köpledet mot slutförbrukare. Kameror är billig personal 28
