Produktinnehåll Werma Signaltechnik, E-nummer katalog

Transkript

1 1. Produktinnehåll Produktinnehåll Werma Signaltechnik, E-nummer katalog Varningsljus samt kombinationer ljud/ljus 2 Blixtljus LED 3 Blixtljus 10-60V AC/DC Nyhet 4.Blixtljus med integrerat väggfäste Nyhet 5 Roterande ljus LED, 142 mm diameter 6 Roterande ljus LED, 98mm diameter 7 LED Permanentljus VDC-230VAC 8 LED blixtljus VDC-230VAC 9 LED EVS blixt VDC-230VAC 10 Varningsljud kvadratisk 11 Roterande ljus. 142mm diameter 12 Roterande ljus. 100mm diameter 13 Stopljus LED 150mm diameter Nyhet 14 Stopljus LED 15 Dubbel blixt, 150mm diameter 16 Ljus LED/Summer kombination 17 Blixtljus/summer kombination & Blixtljus/Multi-ton 8 olika ljud 18 Blixtljus/horn kombination 19 Dubbelblixt/Multi-ton kombination LED 20 Roterande LED/Multi-ton kombination 21 Elektronisk summer 22 Multi-ton 8 olika ljud & Multi-ton 32 olika ljud 23 Multi-ton 32 olika ljud, 110dB 24 Horn ljud, väggmontage & Alarm klocka Ljustorn KombiSIGN Modulära Signaltorn, beskrivning/montering 26 Socklar för rör, vinkelfästen, M12 och USB NYHET 27 Permanent ljusmodul för glöd- och LED lampor, V AC/DC 28 Blixtrande ljusmodul med xenonlampa, 230V AC 29 Permanent ljusmodul med LED lampor. 24V AC/DC och 230V AC 30 Blinkande ljusmodul med LED lampor. 24V AC/DC och 230V AC 31 Blixtrande ljusmodul med LED lampor, 24V DC 32 EVS blixt ljusmodul med LED lampor, 24VDC 33 Roterande ljusmodul med LED lampor, 24V AC/DC 34 Summer/Siren moduler 24V AC/DC och 230V AC, Ljudmodul MP 3 35 ASI interface, modul för KombiSIGN Glöd- och LED lampor, BA15d 37 Tillbehör till KombiSIGN 71 Explosionsklassat, Ex 38.Ex. Permanentljus LED 39.Ex. Blixt Xenon 40.Ex. Dubbelblixt LED 41.Ex.EVS LED 42.Ex. Roterande LED 43.Multi-ton 26 olika ljud, Ex 44.Horn, Ex 45.Blixtljus Hinderljus 46. Hinderljus 47. Hinderljus NYHET 48.Samlingsbil

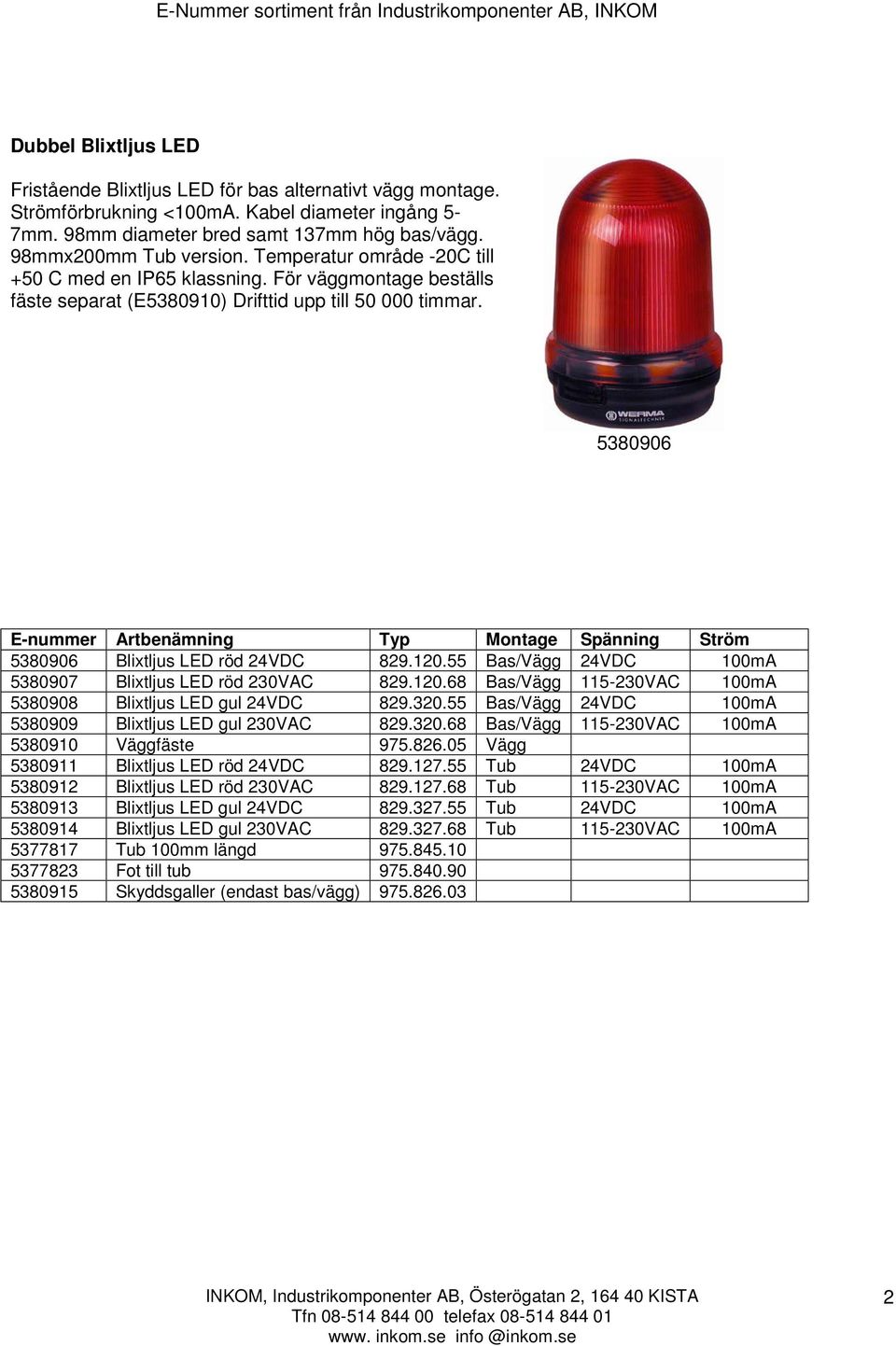

2 Dubbel Blixtljus LED Fristående Blixtljus LED för bas alternativt vägg montage. Strömförbrukning <100mA. Kabel diameter ingång 5-7mm. 98mm diameter bred samt 137mm hög bas/vägg. 98mmx200mm Tub version. Temperatur område -20C till +50 C med en IP65 klassning. För väggmontage beställs fäste separat (E ) Drifttid upp till timmar E-nummer Artbenämning Typ Montage Spänning Ström Blixtljus LED röd 24VDC Bas/Vägg 24VDC 100mA Blixtljus LED röd 230VAC Bas/Vägg VAC 100mA Blixtljus LED gul 24VDC Bas/Vägg 24VDC 100mA Blixtljus LED gul 230VAC Bas/Vägg VAC 100mA Väggfäste Vägg Blixtljus LED röd 24VDC Tub 24VDC 100mA Blixtljus LED röd 230VAC Tub VAC 100mA Blixtljus LED gul 24VDC Tub 24VDC 100mA Blixtljus LED gul 230VAC Tub VAC 100mA Tub 100mm längd Fot till tub Skyddsgaller (endast bas/vägg)

3 Blixtljus 10-60V AC/DC Fristående blixtljus med bred inspänning DC alternativt AC. 98mm diameter bred x 137 mm hög. Enheten kan monteras på bas alt. vägg (väggfäste krävs) Kabelingång 5-7mm. Ström mA. Enheten är IP65 klassad, temperaturområde -20C till + 50C. 5 Ws. E E-nummer Artbenämning Typ Färg Spänning Blixtljus 10-60V AC/DC Röd 10-60V AC/DC Blixtljus 10-60V AC/DC Grön 10-60V AC/DC Blixtljus 10-60V AC/DC Gul 10-60V AC/DC Blixtljus 10-60V AC/DC Klar 10-60V AC/DC Blixtljus 10-60V AC/DC Blå 10-60V AC/DC Väggfäste Gallerskydd för bas mont

4 Blixtljus med integrerat väggfäste Väggmontage med inkluderad kabelgenomföring, M12 x1.5mm. Enkel installation med snabb koppling, ledare max.2.5mm2. Kabel diameter 3-6mm. Flash 1Ws. IP65. UL samt CE godkända. -20C till + 50C. Serie 205 är 58mm diameter samt 107mm hög Serie 225 är 75mm diameter samt 105mm hög E E E-nummer Artbenämning Typ Färg Spänning Blixtljus inkl.fäste 58mm diam Röd 24VDC Blixtljus inkl.fäste 58mm diam Gul 24VDC Blixtljus inkl.fäste 58mm diam Röd 230VAC Blixtljus inkl.fäste 58mm diam Gul 230VAC Blixtljus inkl.fäste 75mm diam Röd 24VDC Blixtljus inkl.fäste 75mm diam Gul 24VDC Blixtljus inkl.fäste 75mm diam Röd 230VAC Blixtljus inkl.fäste 75mm diam Gul 230VAC 4

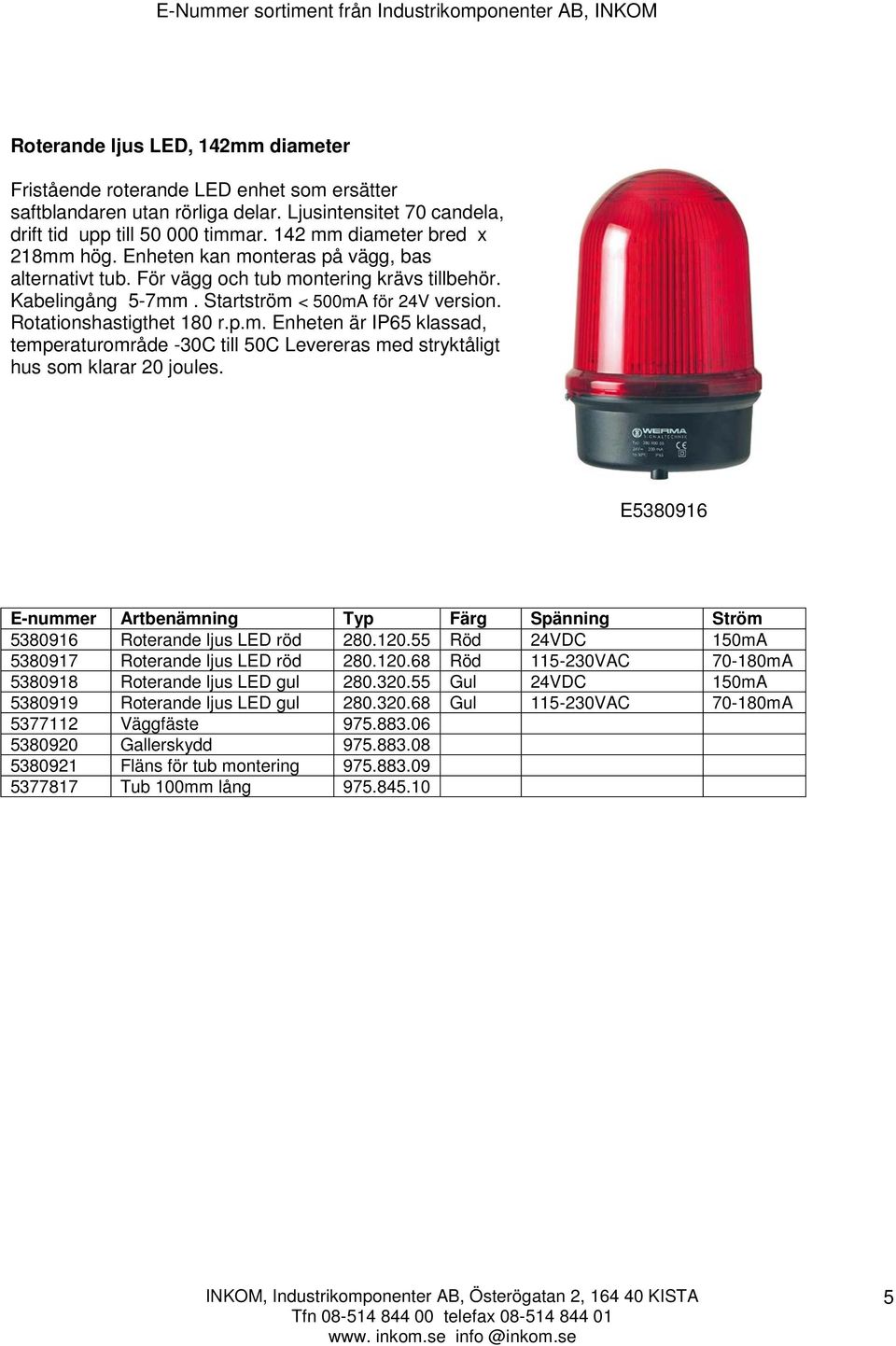

5 Roterande ljus LED, 142mm diameter Fristående roterande LED enhet som ersätter saftblandaren utan rörliga delar. Ljusintensitet 70 candela, drift tid upp till timmar. 142 mm diameter bred x 218mm hög. Enheten kan monteras på vägg, bas alternativt tub. För vägg och tub montering krävs tillbehör. Kabelingång 5-7mm. Startström < 500mA för 24V version. Rotationshastigthet 180 r.p.m. Enheten är IP65 klassad, temperaturområde -30C till 50C Levereras med stryktåligt hus som klarar 20 joules. E E-nummer Artbenämning Typ Färg Spänning Ström Roterande ljus LED röd Röd 24VDC 150mA Roterande ljus LED röd Röd VAC mA Roterande ljus LED gul Gul 24VDC 150mA Roterande ljus LED gul Gul VAC mA Väggfäste Gallerskydd Fläns för tub montering Tub 100mm lång

6 Roterande ljus LED, 98mm diameter Fristående roterande LED enhet som ersätter saftblandaren utan rörliga delar. Drift tid upp till timmar. 98 mm diameter bred x 137 mm hög. Enheten kan monteras på bas alt. vägg. För vägg montage krävs tillbehör. Kabelingång 5-7 mm. Ström 170mA för 24V version, 200mA för 230V version. Rotationshastighet 180 r.p.m. Enheten är IP65 klassad, temperaturområde -20C till 50C. E E-nummer Artbenämning Typ Färg Spänning Ström Roterande ljus LED röd Röd 24VDC 170mA Roterande ljus LED röd Röd VAC 200mA Roterande ljus LED grön Grön 24VDC 170mA Roterande ljus LED grön Grön VAC 200mA Roterande ljus LED gul Gul 24VDC 170mA Roterande ljus LED gul Gul VAC 200mA Roterande ljus LED klar Klar 24VDC 170mA Roterande ljus LED klar Klar VAC 200mA Roterande ljus LED blå Blå 24VDC 170mA Roterande ljus LED blå Blå VAC 200mA Gallerskydd Väggfäste

7 LED Permanentljus serie 853 IP66/67 LED Permanentljus, 85x85x72mm Monteras på vägg, bas eller tak. Fäste för snap-on fixering medföljer. Monteras på vägg eller tak. Kan även monteras som trafikljuskombination, fäste för trafikkombination medföljer ej. Livslängd upp till timmar. Enheten är IP66 med kabelgenomföring (E ) är enheten IP67. Kabelingång från alla sidor, kabeldiameter max.1.5 mm 2 E E-nummer Artbenämning TYP Färg Spänning Ström LED Permanent ljus Röd 12VDC 180mA LED Permanent ljus Grön 12VDC 180mA LED Permanent ljus Gul 12VDC 180mA LED Permanent ljus Klar 12VDC 180mA LED Permanent ljus Blå 12VDC 180mA LED Permanent ljus Röd 24VDC 50mA LED Permanent ljus Grön 24VDC 50mA LED Permanent ljus Gul 24VDC 50mA LED Permanent ljus Klar 24VDC 50mA LED Permanent ljus Blå 24VDC 50mA LED Permanent ljus Röd 48VAC 35mA LED Permanent ljus Grön 48VAC 35mA LED Permanent ljus Gul 48VAC 35mA LED Permanent ljus Klar 48VAC 35mA LED Permanent ljus Blå 48VAC 35mA LED Permanent ljus Röd VAC 40mA LED Permanent ljus Grön VAC 40mA LED Permanent ljus Gul VAC 40mA LED Permanent ljus Klar VAC 40mA LED Permanent ljus Blå VAC 40mA Fäste för trafikljus Kombi Kabelgenomf..M20x1.5/IP

8 LED dubbel blixt serie 853 IP66/67 LED dubbelblixt, 85x85x72mm Monteras på vägg, bas eller tak. Fäste för snap-on fixering medföljer. Monteras på vägg eller tak. Kan även monteras som trafikljuskombination, fäste för trafikkombination medföljer ej. Kabelingång valfritt från alla sidor utan verktyg. Kabeldiameter max.1.5 mm 2 Livslängd upp till timmar. Enheten är IP66 med kabelgenomföring (E ) är enheten IP67. Flash frekvens ca. 1Hz, vikt 146 gram. Se sid 22 ljudenhet i samma utförande E-nummer Artbenämning TYP Färg Spänning Ström LED Dubbel blixt Röd 12VDC 100mA LED Dubbel blixt Grön 12VDC 100mA LED Dubbel blixt Gul 12VDC 100mA LED Dubbel blixt Klar 12VDC 100mA LED Dubbel blixt Blå 12VDC 100mA LED Dubbel blixt Röd 24VDC 80mA LED Dubbel blixt Grön 24VDC 80mA LED Dubbel blixt Gul 24VDC 80mA LED Dubbel blixt Klar 24VDC 80mA LED Dubbel blixt Blå 24VDC 80mA LED Dubbelblixt Röd 48VAC 95mA LED Dubbelblixt Grön 48VAC 95mA LED Dubbelblixt Gul 48VAC 95mA LED Dubbelblixt Klar 48VAC 95mA LED Dubbelblixt Blå 48VAC 95mA LED Dubbel blixt Röd VAC 180mA LED Dubbel blixt Grön VAC 180mA LED Dubbel blixt Gul VAC 180mA LED Dubbel blixt Klar VAC 180mA LED Dubbel blixt Blå VAC 180mA Fäste för trafikljus Kombi Kabelgenomf..M20x1.5/IP

9 LED EVS Blixt serie 853 IP66/67 LED EVS Blixt, 85x85x72mm Monteras på vägg, bas eller tak. Fäste för snap-on fixering medföljer. Monteras på vägg eller tak. Kan även monteras som trafikljuskombination, fäste för trafikkombination medföljer ej. Kabelingång valfritt från alla sidor utan verktyg. Livslängd upp till timmar. Enheten är IP66 med kabelgenomföring är enheten IP67. Vikt 146 gram. Kabeldiameter max.1.5 mm 2 EVS står för Enhanced Visiblity System. EVS är alternativet när uppmärksamhet är ett måste. EVS lösningen är flimrande samt intensiv vilket gör att den uppfattas tydligare jämfört med t.ex. vanliga blixt ljus. Se sid 11 ljudenhet i samma utförande E E-nummer Artbenämning TYP Färg Spänning Ström LED EVS Blixt Röd 12VDC 400mA LED EVS Blixt Grön 12VDC 400mA LED EVS Blixt Gul 12VDC 400mA LED EVS Blixt Klar 12VDC 400mA LED EVS Blixt Blå 12VDC 400mA LED EVS Blixt Röd 24VDC 200mA LED EVS Blixt Grön 24VDC 200mA LED EVS Blixt Gul 24VDC 200mA LED EVS Blixt Klar 24VDC 200mA LED EVS Blixt Blå 24VDC 200mA LED EVS Blixt Röd 48VAC 95mA LED EVS Blixt Grön 48VAC 95mA LED EVS Blixt Gul 48VAC 95mA LED EVS Blixt Klar 48VAC 95mA LED EVS Blixt Blå 48VAC 95mA LED EVS Blixt Röd VAC 160mA LED EVS Blixt Grön VAC 160mA LED EVS Blixt Gul VAC 160mA LED EVS Blixt Klar VAC 160mA LED EVS Blixt Blå VAC 160mA Fäste för trafikljus Kombi Kabelgenomf..M20x1.5/IP

10 Varningsljud Serie 853 Varningsljud, 85x85x72mm Monteras på vägg, bas eller tak. Fäste för snap-on fixering medföljer. Kan även monteras som trafikljuskombination, fäste för trafikkombination medföljer ej. Kabelingång valfritt från alla sidor utan verktyg. Vikt 160 gram. Kabeldiameter max.8mm. 12V samt 24V version är multi-ton dvs 8 olika ljud valbart. 48V samt 230V version har en ton (kontinuerlig ca.3000hz) Justerbart ljudnivå (-10dB) Statusljus lyser när varningsljud är aktivt. -25C till + 50C. IP65. Se sid 6,7 samt 8 varningsljus i samma utförande. E E-nummer Artbenämning TYP Färg Spänning Ström Ljudenhet kvadratisk 12V 105dB Svart 12VDC 70mA Ljudenhet kvadratisk 24V 105dB Svart 24VDC 120mA Ljudenhet kvadratisk 48V 105dB Svart 48VAC 150mA Ljudenhet kvadratisk 230V 105dB Svart VAC 150mA Fäste för trafikljus Kombi Kabelgenomf..M20x1.5/IP

11 Roterande ljus Roterande ljus, 142 mm diameter Roterande ljus eller saftblandare kan monteras på vägg, tub med extra väggfäste alt. rör, basmonterad eller tak. 142mm diameter samt 220mm hög rotationshastighet 180 r.p.m. Enheterna är IP65 klassade med temperatur specifikation -30 C till 50C. Huset är stryktåligt (20 Joules) Vikt 670gram. E E E-nummer Artbenämning Färg Spänning Ström Roterande ljus röd Röd 24V AC/DC 1.6A Roterande ljus röd Röd 230VAC 0.17A Roterande ljus gul Gul 24V AC/DC 1.6A Roterande ljus gul Gul 230VAC 0.17A Väggfäste Fläns för tubmontering Tub 100mm lång Kåpa gul Kåpa röd 11

12 Roterande ljus Roterande ljus, 100mm diameter Roterande ljus eller saftblandare modell mindre jämfört med 883 serie. Kan monteras på vägg, basmonterad eller tak. 98mm diameter samt 151mm hög, rotationshastighet 180 r.p.m. Enheterna är IP65 klassade med temperatur specifikation -30 C till 50C. Vikt 365gram. E E-nummer Artbenämning TYP Färg Spänning Ström Roterande ljus röd Röd 24VAC/DC 1A Roterande ljus röd Röd VAC/DC 0.35A Roterande ljus grön Grön 24VAC/DC 1A Roterande ljus grön Grön VAC/DC 0.35A Roterande ljus gul Gul 24VAC/DC 1A Roterande ljus gul Gul VAC/DC 0.35A Roterande ljus blå Blå 24VAC/DC 1A Roterande ljus blå Blå VAC/DC 0.35A Väggfäste Skyddsgaller endast bas montering

13 Stopljus LED 150mm diameter Stopljus med LED serie mm diameter, 154 mm hög. Klar signalering även i solljus. Kabel ingång från toppen eller botten med kabelgenomföring m20x1.5mm alternativt från baksidan av enheten. IP65, -20C till +50C. Fästen för kombination upp till 4 olika enheter kan kombineras även fäste för montage på 75mm diameter rör. Kabelgenomföring är inkluderad. E Ljudenhet Ljudenhet för kombinerad ljus/ljud lösning. 110dB, 32 olika ljud. Tre toner kan triggas externt. Justerbar ljudstyrka upp till 110dB. IP65, -30C till + 50C. Exempel på installation Installations alternativ på vägg Rör adapter E E-nummer Artbenämning Typ Färg Spänning Ström Stoppljus 150mm 12-24VDC LED Röd 12-24VDC 200mA Stoppljus 150mm 12-24VDC LED Grön 12-24VDC 200mA Stoppljus 150mm 12-24VDC LED Gul 12-24VDC 200mA Stoppljus 150mm 230VAC LED Röd 230VAC 35mA Stopljus 150mm 230VAC LED Grön 230VAC 35mA Stopljus 150mm 230VAC LED Gul 230VAC 35mA Fixering för 150mm stoppljus 1st Fixering för 150mm stoppljus 2st Fixering för 150mm stoppljus 3st Fixering för 150mm stoppljus 4st Fixering på 75mm diameter rör Ljudenhet för stoppljus 10-30V VDC 180mA Ljudenhet för stoppljus 230VAC VAC 30mA 13

14 Stopljus LED serie 894 Stopljus med LED Stopljus med design och finess, ljusintensiva tack vare LED i samma färg som linsen, god synbarhet även sidledes. Själva ljusenheterna är vridbara individuellt för att rikta ljuset optimalt. Applikationer är bland annat portar, dörrar. Kabelingång max 13mm. Drifttid upp till timmar. E E E-nummer Artbenämning Typ Färg Spänning Ström Stopljus röd/grön Röd/Grön 24VDC 60mA Stopljus röd/grön Röd/Grön VAC 30mA Fixering ned till

15 Dubbelblixt Dubbelblixt 150mm diameter Kraftig dubbelblixt enheter med kraftfull signalering baserad på xenon. 150mm diameter bred, 147mm hög. Kabelingång från sidan, M20x1.5mm alternativt från baksidan med genomföring 6-12mm diameter. Monteras direkt på vägg eller liknande. Dubbelblixt 15Ws, blixt frekvens 1Hz. Enheterna är IP65 klassade med temperatur specifikation -30C till 50C. E E-nummer Artbenämning Typ Färg Spänning Ström Dubbelblixt röd , Röd 24VDC 800mA Dubbelblixt röd Röd 230VAC 200mA Dubbelblixt gul Gul 24VDC 800mA Dubbelblixt gul , Gul 230VAC 200mA 15

16 Ljud/Ljus kombination LED Ljus/Summer kombination, 92dB. Permanet ljus baserat på LED i kombination med summer för väggmontering. 91.5mm diameter bred, 120mm hög. Ton typ är kontinuerlig alternativt puls som då är valbart med en ton frekvens på 2.3kHz, kabelingång max 9mm. Enheten är IP65 klassad med en temperatur specifikation om -20C till 50C. Enheten levereras som på bild. Livslängd upp till timmar. Ljud och ljus kan användas separat. E E-nummer Artbenämning Typ Färg Spänning Ström Ljus/Summer kombination Röd 24VAC/DC 60mA Ljus/Summer kombination Röd 230VAC 50mA Ljus Summer kombination , Gul 24VAC/DC 60mA Ljus/Summer kombination Gul 230VAC 50mA 16

17 Blixt/Summer kombination Blixt/Summer kombination 109dB Flash baserat på xenon med blixtfrekvens 1Ws i kombination med summer för väggmontering. 91.5mm diameter bred, 120mm hög. Ton typ är kontinuerlig alternativt puls som då är valbart, med en ton frekvens på 2.3kHz, kabelingång max 9mm. Enheten är IP65klassad med en temperatur specifikation om -20C till 50C. Enheten levereras som på bild. E-nummer Artbenämning Typ Färg Spänning Ström Blixt/Summer kombination Röd 24V AC/DC 135 ma Blixt/Summer kombination Röd 230VAC 60mA Blixt/Summer kombination Gul 24VAC/DC 135mA Blixt/Summer kombination Gul 230VAC 60mA E Blixt/Multi-ton kombination 109dB, 8 olika toner. Blixt baserat på xenon med blixtfrekvens 1Ws i kombination med Multi-ton för väggmontering. 91.5mm diameter bred, 120mm hög, kabelingång max 9mm. Enheten är IP65klassad med en temperatur specifikation om -20C till 50C. Enheten levereras som på bild. Ställbar ljudnivå upp till 109dB, välj mellan 8 olika toner - Horn, 110Hz - Kontinuerlig, 3 Khz - 1 Hz tone - 20Hz visslington Hz 1Hz Hz 7Hz Hz 1Hz - Alternerande ton 800Hz / 1Hz E E-nummer Artbenämning Typ Färg Spänning Ström Blixt/multi-ton Röd 24V AC/DC 200mA Blixt/multi-ton Gul 24VAC/DC 200mA 17

18 Ljus/ljud kombination Blixt/Horn kombination, 98dB Blixt baserat på xenon med flashfrekvens 1Ws i kombination med horn för väggmontering. 91mm diameter, 234 mm hög, kabelingång max 9mm. Enheten är IP65klassad med en temperatur specifikation om -20C till 50C. Enheten levereras som på bild. Optisk och akustisk signal kan användas separat. Ljudstyrka kan justeras (endast 24V version) E E-nummer Artbenämning Typ Spänning Ström Ljudnivå Blixt/horn kombination Röd V AC/DC 200mA 98dB Blixt/horn kombination Röd VAC 100mA 98dB Blixt/horn kombination Gul VAC/DC 200mA 98dB Blixt/horn kombination Gul VAC 100mA 98dB 18

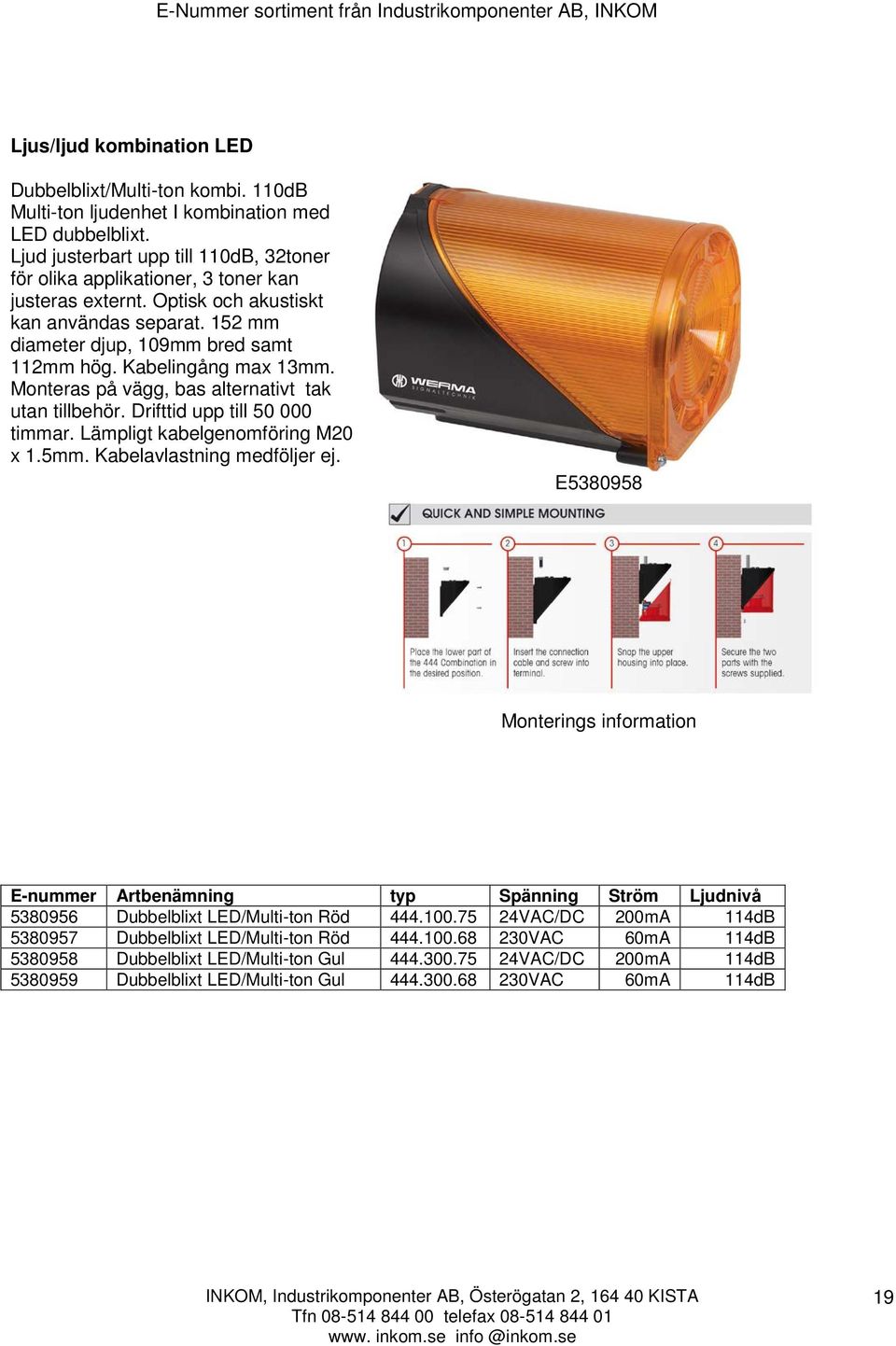

19 Ljus/ljud kombination LED Dubbelblixt/Multi-ton kombi. 110dB Multi-ton ljudenhet I kombination med LED dubbelblixt. Ljud justerbart upp till 110dB, 32toner för olika applikationer, 3 toner kan justeras externt. Optisk och akustiskt kan användas separat. 152 mm diameter djup, 109mm bred samt 112mm hög. Kabelingång max 13mm. Monteras på vägg, bas alternativt tak utan tillbehör. Drifttid upp till timmar. Lämpligt kabelgenomföring M20 x 1.5mm. Kabelavlastning medföljer ej. E Monterings information E-nummer Artbenämning typ Spänning Ström Ljudnivå Dubbelblixt LED/Multi-ton Röd VAC/DC 200mA 114dB Dubbelblixt LED/Multi-ton Röd VAC 60mA 114dB Dubbelblixt LED/Multi-ton Gul VAC/DC 200mA 114dB Dubbelblixt LED/Multi-ton Gul VAC 60mA 114dB 19

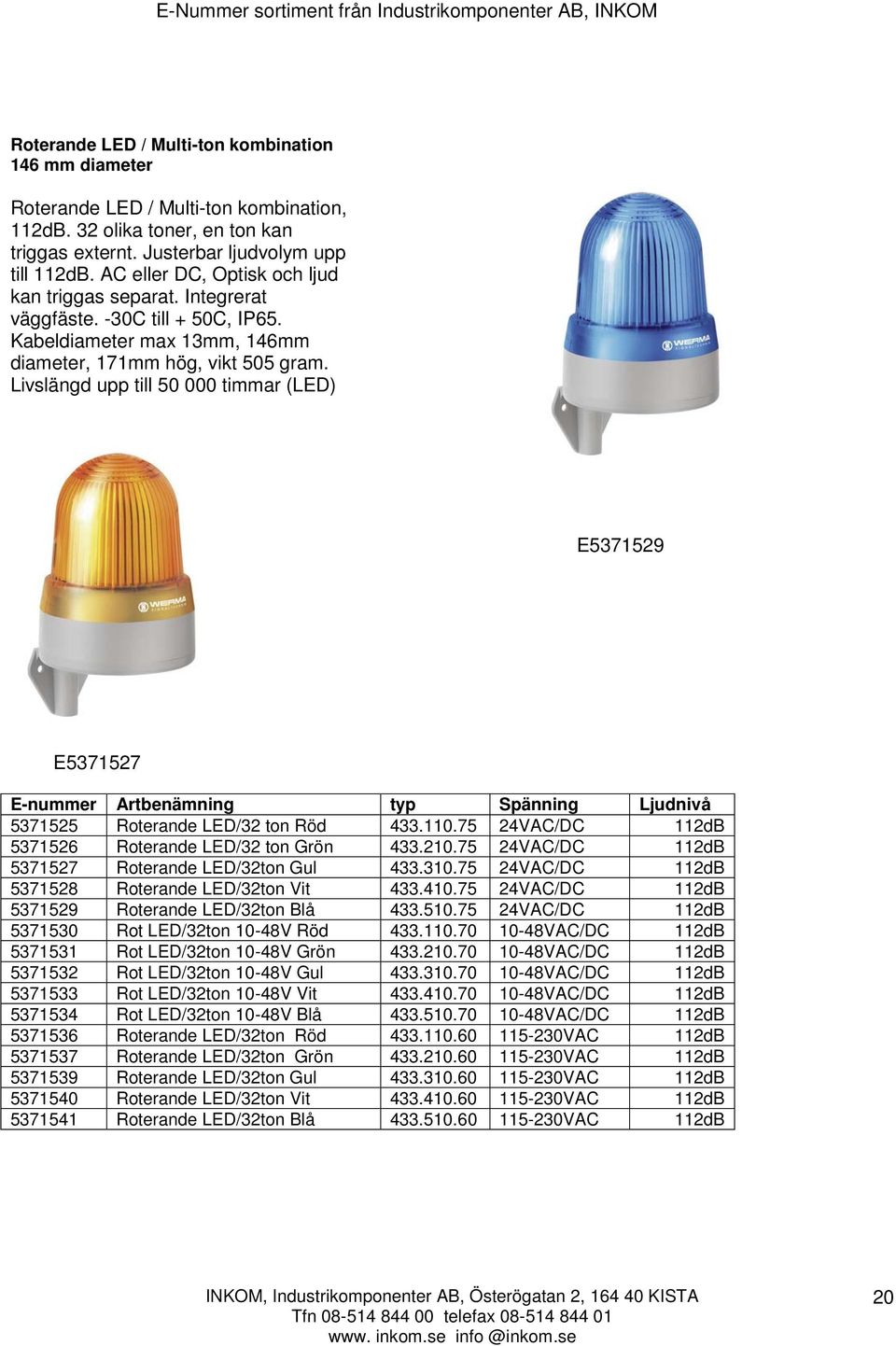

20 Roterande LED / Multi-ton kombination 146 mm diameter Roterande LED / Multi-ton kombination, 112dB. 32 olika toner, en ton kan triggas externt. Justerbar ljudvolym upp till 112dB. AC eller DC, Optisk och ljud kan triggas separat. Integrerat väggfäste. -30C till + 50C, IP65. Kabeldiameter max 13mm, 146mm diameter, 171mm hög, vikt 505 gram. Livslängd upp till timmar (LED) E E E-nummer Artbenämning typ Spänning Ljudnivå Roterande LED/32 ton Röd VAC/DC 112dB Roterande LED/32 ton Grön VAC/DC 112dB Roterande LED/32ton Gul VAC/DC 112dB Roterande LED/32ton Vit VAC/DC 112dB Roterande LED/32ton Blå VAC/DC 112dB Rot LED/32ton 10-48V Röd VAC/DC 112dB Rot LED/32ton 10-48V Grön VAC/DC 112dB Rot LED/32ton 10-48V Gul VAC/DC 112dB Rot LED/32ton 10-48V Vit VAC/DC 112dB Rot LED/32ton 10-48V Blå VAC/DC 112dB Roterande LED/32ton Röd VAC 112dB Roterande LED/32ton Grön VAC 112dB Roterande LED/32ton Gul VAC 112dB Roterande LED/32ton Vit VAC 112dB Roterande LED/32ton Blå VAC 112dB 20

21 Elektronisk summer Elektronisk summer, 52mm diameter x 35mm djup. Tonfrekvens 2100 Hz. IP65. Kontinuerlig ton alternativt puls ton (1Hz) 80dB. Enhet monteras med M22 gänga alternativt i monteringshus som bas monterad alternativt med väggfäste. Enhet finns även som Multi-ton lösning dvs 8 olika valbara toner med justerbart ljud. Enhet monteras med M22 gänga alternativt i monteringshus som basmonterad alternativt med väggfäste. 70mm diameter x 40mm djup. E E E-nummer Artbenämning Typ Spänning Ström Ljudnivå Summer, kontinuerligt ton VAC/DC 25mA 80dB Summer, kontinuerligt ton VAC 25mA 80dB Summer, Puls ton VAC/DC 25mA 80dB Summer, Puls ton VAC 25mA 80dB Ljud Multi-ton 8 olika VAC/DC 80mA 100dB Ljud Multi-ton 8 olika VAC 40mA 100dB Montering hus Väggfäste

22 Ljud Multi-ton Multi-ton ljud 109dB 8 olika toner, justerbart ljudstyrka, IP mm diameter djup, 82mm bred, 84 mm hög. Kabeldiameter max 9mm för väggmontering. - Horn ton, 110Hz - Kontinuerlig ton, 3.0 KHz - 1Hz ton - 20 Hz vissel ton Hz ökande Hz 7Hz Hz 1Hz - Alternerande 800Hz + E E-nummer Artbenämning Typ Spänning Ström Ljudnivå Multi-ton 8 olika ljud VAC/DC 80mA 109dB Multi-ton enhet Multi-ton 9-28VDC,10-120mA eller Multi-ton VAC 10-40mA, -25C till +70C, 115dB justerbart. 32 olika ljud bla 5st Svenska alarmsignaler.100x100mm, skruvterminal max.2.5mm2. Kabelgenomföring M20x1.5mm ( ) ej med i leverans. Ton typ och frekvens väljs via dip switch E E-nummer Artbenämning Spänning Ström Ljudn Färg ivå Multi-ton 32 olika signaler IP VDC mA 115dB Röd Multi-ton 32 olika signaler IP VAC 10-40mA 115dB Röd Multi-ton 32 olika signaler IP VDC mA 115dB Vit Multi-ton 32 olika signaler IP VAC 10-40mA 115dB Vit Kabelgenomföring, M20x1.5mm 22

23 Multi-ton ljud, 110dB 32 olika toner, justerbart ljudstyrka, IP mm djup, 109mm bred samt 112mm hög. Kan monteras som basmontering, vägg alternativt tak utan tillbehör. Kabelingång max 13mm. Startström 3 toner kan triggas externt via DIP switch. E E-nummer Artbenämning Typ Spänning Ström Ljudnivå Multi-ton 32 olika signaler VAC/DC 60mA 110dB Multi-ton 32 olika signaler VAC 30mA 110dB Kabelgenomföring, M20x1.5mm

24 Horn, 98dB Horn ljud, ton frekvens 110Hz. Integrerat väggfäste. Kabelingång max 9mm. > 5000 timmar livslängd. Temperatur -20C till 50C med en IP65 klassning. E E-nummer Artbenämning Typ Spänning Ström Ljudnivå Horn med väggfäste VDC 80mA 98dB Horn med väggfäste , 230VAC 70mA 98dB Alarm klocka, 98dB Alarm klocka i stål hus. Kabelingång M16x1.5mm, kabel diameter 5-10mm. -30C till 50C med en IP66 klassning. E E-nummer Artbenämning Typ Spänning Ström Ljudnivå Alarm klocka, IP66 (50Hz) VAC 35mA 98dB Modulära Signaltorn, KombiSIGN 71 24

25 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Välj mellan skruv- eller klämanslutning. Kommunikation med PC via USB port alt. M12 kontakt finns också som tillval. Skyddsklassen är IP 65. Enkel operation tack vare bajonett mekanism Säker och snabb montering med CAGE CLAMP teknologin eller skruvanslutning Sätt i skruvmejseln i öppningen och vinkla lätt. Öppna den fjäderbelastade klämman och sätt in kabeln. Ta bort skruvmejseln och kabeln är låst i klämman. Skruvanslutning Produkt: Socklar 25

26 Sockeln är grundenheten när man ska bygga upp ett signaltorn. Anslutning sker genom skruv- eller klämanslutning. Socklar finns även med kabelgenomföring på sidan och i kombination med magnetfäste. Anslutningarna är numrerade 1-5 med en gemensam nolla. Socklarna levereras med lock. USB Interfacet ger möjlighet att kommunicera med en PC. Upp till fyra ljusmoduler kan anslutas till USB Interfacet. Socket finns även med M12 kontakt, 8 polig A kodad. E537828x E USB E E E , M12 Kontakt Artnr Artbenämning Typ Färg E SOCKEL FÖR RÖR SKRUVANSL Svart E SOCKEL FÖR RÖR KLÄMANSL Svart E SOCKEL FÖR FÄSTE SKRUVANSL Svart E SOCKEL FÖR FÄSTE KLÄMANSL Svart E SOCKEL USB INTERFACE Svart E Sockel för basmontage M12 kontakt Svart E Sockel för rörmontage M12 kontakt Svart E M12 kabel 5 meter hane samt hona 8 PIN Svart E M12 kabel 5 meter endast hane 8 PIN Svart E Adapter för kabelutgång på sidan Svart E Adapter för fastsättning på magnet Svart Permanent ljusmodul för glöd- eller LED lampa, V AC/DC, 26

27 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E Artnr Artbenämning Typ Färg Spänning Effekt E MODUL FAST RÖD V Röd V AC/DC 7 W E MODUL FAST GRÖN Grön V AC/DC 7 W E MODUL FAST GUL V Gul V AC/DC 7 W E MODUL FAST KLAR V Klar V AC/DC 7 W E MODUL FAST BLÅ V Blå V AC/DC 7 W Glödlampa/LED lampa BA15d ingår ej. BA15d som lampa eller LED hittar du på sidan 13 OBS Enheter med Integrerade LED lampor finns som E-nummer Blixt ljusmodul, 230V AC 27

28 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E Artnr Artbenämning Typ Färg Spänning Ström E MODUL BLIXT RÖD 230VAC Röd 230V AC 35 ma E MODUL BLIXT GRÖN 230VAC Grön 230V AC 35 ma E MODUL BLIXT GUL 230VAC Gul 230V AC 35 ma E MODUL BLIXT KLAR 230VAC Klar 230V AC 35 ma E MODUL BLIXT BLÅ 230VAC Blå 230V AC 35 ma Xenonrör ingår. Ej utbytbar OBS, 24VDC Blixtmodul finns i LED LED Permanent ljusmodul, 24V AC/DC eller 230V AC 28

29 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E Artnr Artbenämning Typ Färg Spänning Ström E MODUL LED FAST RÖD 24VACDC Röd 24V AC/DC 45 ma E MODUL LED FAST GRÖN 24VACDC Grön 24V AC/DC 45 ma E MODUL LED FAST GUL 24VACDC Gul 24V AC/DC 45 ma E MODUL LED FAST KLAR 24VACDC Klar 24V AC/DC 45 ma E MODUL LED FAST BLÅ 24VACDC Blå 24V AC/DC 45 ma E MODUL LED FAST RÖD 230VAC Röd 230V AC 25 ma E MODUL LED FAST GRÖN 230VAC Grön 230V AC 25 ma E MODUL LED FAST GUL 230VAC Gul 230V AC 25 ma E MODUL LED FAST KLAR 230VAC Klar 230V AC 25 ma E MODUL LED FAST BLÅ 230VAC Blå 230V AC 25 ma LED diod ingår. Ej utbytbar LED Blinkande ljusmodul, 24V AC/DC eller 230V AC 29

30 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E Artnr Artbenämning Typ Färg Spänning Ström E MODUL LED BLINK RÖD 24VACDC Röd 24V AC/DC 25 ma E MODUL LED BLINK GRÖN24VACDC Grön 24V AC/DC 25 ma E MODUL LED BLINK GUL 24VACDC Gul 24V AC/DC 25 ma E MODUL LED BLINK KLAR24VACDC Klar 24V AC/DC 25 ma E MODUL LED BLINK BLÅ 24VACDC Blå 24V AC/DC 25 ma E MODUL LED BLINK RÖD 230VAC Röd 230V AC 25 ma E MODUL LED BLINK GRÖN 230VAC Grön 230V AC 25 ma E MODUL LED BLINK GUL 230VAC Gul 230V AC 25 ma E MODUL LED BLINK KLAR 230VAC Klar 230V AC 25 ma E MODUL LED BLINK BLÅ 230VAC Blå 230V AC 25 ma LED diod ingår. Ej utbytbar LED Blixt ljusmodul, 24V DC 30

31 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E Artnr Artbenämning Typ Färg Spänning Ström E MODUL LED BLIXT RÖD 24VDC Röd 24V DC 35 ma E MODUL LED BLIXT GRÖN 24VDC Grön 24V DC 30 ma E MODUL LED BLIXT GUL 24VDC Gul 24V DC 35 ma E MODUL LED BLIXT KLAR 24VDC Klar 24V DC 30 ma E MODUL LED BLIXT BLÅ 24VDC Blå 24V DC 30 ma LED diod ingår. Ej utbytbar LED EVS Blixt ljusmodul, 24V DC 31

32 KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. EVS står för Enhanced Visiblity System. EVS är alternativet när uppmärksamhet är ett måste. EVS lösningen är flimrande samt intensiv vilket gör att den uppfattas tydligare jämfört med t.ex. blixtmodulen. E Artnr Artbenämning Typ Färg Spänning Ström E MODUL LED EVS RÖD 24VDC Röd 24V DC 350 ma E MODUL LED EVS GRÖN 24VDC Grön 24V DC 250mA E MODUL LED EVS GUL 24VDC Gul 24V DC 350 ma E MODUL LED EVS KLAR 24VDC Klar 24V DC 250mA E MODUL LED EVS BLÅ 24VDC Blå 24V DC 250mA LED diod ingår. Ej utbytbar 32

33 LED Roterande ljusmodul, 24V AC/DC KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E Artnr Artbenämning Typ Färg Spänning Ström E LED ROTERANDE RÖD 24VDC Röd 24V AC/DC 30 ma E LED ROTERANDE GRÖN 24VDC Grön 24V AC/DC 35 ma E LED ROTERANDE GUL 24VDC Gul 24V AC/DC 30 ma E LED ROTERANDE KLAR 24VDC Klar 24V AC/DC 35 ma E LED ROTERANDE BLÅ 24VDC Blå 24V AC/DC 35 ma LED diod ingår. Ej utbytbar 33

34 Summer/Siren modul, 24V AC/DC och 230V AC KombiSIGN 71 Modulära signaltorn tillåter en fullständig fri kombination av ljus- och ljudmoduler. Mekanisk och elektrisk anslutning av modulerna sker på några sekunder genom bajonett systemet. Ett fullständigt säkert lampbyte kan ske utan att strömmen bryts och inga speciella verktyg är nödvändiga. Upp till 5 moduler kan kombineras med olika typer av moduler. Ljudmodulen placeras alltid överst. Ytterliggare 5 moduler kan kombineras med ett fäste för 2-sides montering. LED modulerna har en livslängd upp till timmar. Modulerna monteras på en sockel. Skyddsklassen är IP 65. E spelar MP3 och WAV filer. Programmering via USB port samt inkluderad S/W, individuella spellistor möjliggör exempelvis instruktioner på olika spåk. E Artnr Artbenämning Typ Spänning Ström Ljudnivå E MOD SUMMER 24VACDC 85 DB V AC/DC 25 ma 85 db E MOD SUMMER 230VAC 85 DB V AC 25 ma 85 db E SIREN KONT VÄXL TON 24VDC V DC 100 ma 105 db E SIREN MULTIFUNKT 24VACDC V AC/DC 80 ma 100 db E SIREN MULTIFUNKT 230VAC V AC 40 ma 100 db E SIREN MULTIF EXTKON 24VDC V DC 80 ma 100 db E SIREN SJÄLVJUST VOL 24VDC V DC 150 ma db E LJUDMODUL MP V DC 500mA 88 db 34

35 AS-Interface modul för KombiSIGN 71 KombiSIGN 71 AS-Interfacet är tillgänligt med antingen Standard Slave eller den nya A/B-Slave teknologin. Standard Slave modulen kan, som specificeras av specifikation 2.11, adressera upp till 31 moduler och driva fyra moduler. Den nya A/B teknologin gör det möjligt att adressera upp till 62 moduler och driva tre moduler. E Artnr Artbenämning Typ Adresser Max signalmoduler E ASI STANDARD SLAVE 24VDC E ASI A/B-SLAVE 24VDC

36 Produkt: Glöd- och LED lampor, 24V och 230 V Lampa BA 15d och LED lampa BA15d, total längd max. 42 mm. 24V och 230V E53782xx Glödlampa E53782xx LED lampa Artnr Artbenämning Typ Spänning/effekt/ström Sockel E GLÖDLAMPA 24V 5W BA15D V, 5W BA 15d E GLÖDLAMPA 230V 5W BA15D V, 5W BA 15d E LED LAMPA RÖD 24V BA15D V, 45 ma BA 15d E LED LAMPA GRÖN 24V BA15D V, 45 ma BA 15d E LED LAMPA GUL 24V BA15D V, 45 ma BA 15d E LED LAMPA VIT 24V BA15D V, 45 ma BA 15d E LED LAMPA BLÅ 24V BA15D V, 45 ma BA 15d E LED LAMPA RÖD 230V BA15D V, 15 ma BA 15d E LED LAMPA GRÖN 230V BA15D V, 15 ma BA 15d E LED LAMPA GUL 230V BA15D V, 15 ma BA 15d E LED LAMPA VIT 230V BA15D V, 15 ma BA 15d E LED LAMPA BLÅ 230V BA15D V, 15 ma BA 15d 36

37 Produkt: Tillbehör till KombiSIGN 71 E E E E E53778xx Artnr Artbenämning Typ B H D kg E VÄGG FÄSTE, RÖRMONTERING E VÄGG FÄSTE FÖR YTMONTERING E VÄGG FÄSTE, GRUNDMONTERING E VÄGG FÄSTE 1-SIDES MONTERING E VÄGG FÄSTE 2-SIDES MONTERING E RÖR MED VÄGG FÄSTE L 250MM E RÖR L100MM ANOD ALUM E RÖR L250MM ANOD ALUM E RÖR L400MM ANOD ALUM E RÖR L600MM ANOD ALUM E RÖR L800MM ANOD ALUM E RÖR L1000MM ANOD ALUM E FOT RÖRMONTERING PLAST E FOT FÖR RÖRMONT METALL E FOT INTEGR RÖR L110MM Explosionsklassade varningsljus LED Permanent 37

38 Permanent LED Ex i svartlackat aluminium. LED livslängd upp till 50K timmar. För explosionsrisk miljöer relaterat till gas och damm. Zon 1 och 2 samt zon 21 och 22. Salt vatten beständig. 139mm diameter, 214mm hög. Monteras efter behov (Vägg, bas, tak) Integrerat väggfäste. Kabelingång M20x1.5mm, kabeldiameter 2.5mm2mm. Vikt 2.9Kg. Temperatur -40C till +50C, IP66 klassning. Med kabelgenomföring är temperatur specifikation -50C till +50C. Explosionsskydd: II2G Ex de IIC T6 Gb. II2D Ex tb IIIC T80 C Db. Godkännande: BVS 11 ATEX 107 IECEx_BVS_ Finns i andra färger Tillbehör: Gallerskydd, Ex kabelgenomföring, Ex kabelgenomföring metall. Ex skruvplugg. E-nummer Artbenämning Art.nr Spänning Ström Färg Perm.Röd LED Ex VDC 130mA Röd Perm.Röd LED Ex VAC 30mA Röd Perm.Gul LED Ex VDC 130mA Gul Perm Gul LED Ex VAC 30mA Gul Ex skruvplug M20x Skyddsgaller Ex kabelgenomf. M20x Ex kabelgenomf. Metal M20x

39 Explosionsklassad Blixt, Ex. Xenon Blixt Ex i svart lackat aluminium. För explosionsrisk miljöer relaterat till gas och damm. Zon 1 och 2 samt zon 21 och 22. Salt vatten beständig. 139mm diameter, 214mm hög. Monteras efter behov (Vägg, bas, tak) Integrerat väggfäste. Kabelingång M20x1.5mm, kabeldiameter 6-13mm. Vikt 2.9Kg, Temperatur -30C till +50C, IP66 klassning. Med kabelgenomföring är temperatur specifikation -50C till +50C. Explosionsskydd: II2G Ex de IIC T6 Gb. II2D Ex tb IIIC T80 C Db. Flash energi: Ca.5 Ws Flash frekvens: Ca. 1Hz Finns i andra färger Tillbehör: Gallerskydd, Ex kabelgenomföring, Ex kabelgenomföring metall. Ex skruvplugg. E-nummer Artbenämning Art.nr Spänning Ström Färg Blixt Ex Röd Xenon VDC 300mA Röd Blixt Ex Röd Xenon VAC 150mA Röd Blixt Ex Gul Xenon VDC 300mA Gul Blixt Ex Gul Xenon VAC 150mA Gul Ex skruvplug M20x Skyddsgaller Ex kabelgenomf. M20x Ex kabelgenomf. Metal M20x

40 Explosionsklassad dubbel blixt, Ex. LED Dubbelblixt LED Ex i svart lackat aluminium. LED livslängd upp till 50K timmar. För explosionsrisk miljöer relaterat till gas och damm. Zon 1 och 2 samt zon 21 och 22. Salt vatten beständig. 139mm diameter, 214mm hög. Monteras efter behov (Vägg, bas, tak) Integrerat väggfäste. Kabelingång M20x1.5mm, kabeldiameter 6-13mm. Vikt 2.9Kg. Temperatur -40C till +50C, IP66 klassning. Med kabelgenomföring är temperatur specifikation -50C till +50C. Explosionsskydd: II2G Ex de IIC T6 Gb. II2D Ex tb IIIC T80 C Db. Finns i andra färger Tillbehör: Gallerskydd, Ex kabelgenomföring, Ex kabelgenomföring metall. Ex skruvplugg. E-nummer Artbenämning Art.nr Spänning Ström Färg Dubbelblixt Ex Röd VDC 140mA Röd Dubbelblixt Ex Röd VAC 140mA Röd Dubbelblixt Ex Gul VDC 140mA Gul Dubbelblixt Ex Gul VAC 140mA Gul Ex skruvplug M20x Skyddsgaller Ex kabelgenomf. M20x Ex kabelgenomf. Metal M20x

41 Explosionsklassad EVS, Ex. LED EVS Flash LED Ex i svartlackat aluminium. LED livslängd upp till 50K timmar. För explosionsrisk miljöer relaterat till gas och damm. Zon 1 och 2 samt zon 21 och 22. Salt vatten beständig. 139mm diameter, 214mm hög. Monteras efter behov (Vägg, bas, tak) Integrerat väggfäste. Kabelingång M20x1.5mm, kabeldiameter 6-13mm. Vikt 2.9Kg, Temperatur -40C till +50C, IP66 klassning. Med kabelgenomföring är temperatur specifikation -50C till +50C. Explosionsskydd: II2G Ex de IIC T6 Gb. II2D Ex tb IIIC T80 C Db. Finns i andra färger Tillbehör: Gallerskydd, Ex kabelgenomföring, Ex kabelgenomföring metall. Ex skruvplugg. EVS, Enhanced Visibility System är ett flimrande oregelbunden flash där uppmärksamhet är ett måste. EVS ger stor uppmärksamhet nivå över blixt. E-nummer Artbenämning Art.nr Spänning Ström Färg Dubbelblixt Ex Röd VDC 240mA Röd Dubbelblixt Ex Röd VAC 140mA Röd Dubbelblixt Ex Gul VDC 240mA Gul Dubbelblixt Ex Gul VAC 140mA Gul Ex skruvplug M20x Skyddsgaller Ex kabelgenomf. M20x Ex kabelgenomf. Metal M20x

42 Explosionsklassad Roterande, Ex. LED Roterande LED Ex i svart lackat aluminium. LED livslängd upp till 50K timmar. För explosionsrisk miljöer relaterat till gas och damm. Zon 1 och 2 samt zon 21 och 22. Salt vatten beständig. 139mm diameter, 214mm hög. Monteras efter behov (Vägg, bas, tak) Integrerat väggfäste. Kabelingång M20x1.5mm, kabeldiameter 6-13mm Vikt 2.9Kg, 180 r.p.m Temperatur -40C till +50C, IP66 klassning. Med kabelgenomföring är temperatur specifikation -50C till +50C. Explosionsskydd: II2G Ex de IIC T6 Gb. II2D Ex tb IIIC T80 C Db. Finns i andra färger Tillbehör: Gallerskydd, Ex kabelgenomföring, Ex kabelgenomföring metall. Ex skruvplugg. E-nummer Artbenämning Art.nr Spänning Ström Färg Roterande LED Ex VDC 170mA Röd Roterande LED Ex VAC 150mA Röd Roterande LED Ex VDC 170mA Gul Roterande LED Ex VAC 150mA Gul Ex skruvplug M20x Skyddsgaller Ex kabelgenomf. M20x Ex kabelgenomf. Metal M20x

43 Multi-ton ljudenhet, Ex E För explosionsrisk miljöer, zon 0, 1 och olika toner där två toner kan triggas externt. Valbar volym upp till 103dB. För användning med zener barriär. IP65 lösning med temperatur specifikation från 20C till 55C. 93mm diameter, 103mm djup. Kabelingång max 12mm för montering på vägg alternativt bas. E E-nummer Artbenämning Spänning Ström Ljud Multi-ton enhet, Ex 24VDC 14mA 103dB Zener barriär 43

44 Signal horn, Ex 105dB För explosionsrisk miljöer Zon 1 och mm diameter, 148mm bred samt 356mm hög. Kabel 3M, 2x0.75mm2. Väggmontage ingår, se bild. Vikt 1.3 kg, IP55 med en temperatur specifikation på -40C till 50C. E E-nummer Artbenämning TYP Spänning Ström Ljud Signalhorn, Ex 24VDC 350mA 105dB Signalhorn, Ex 230VAC 70mA 105dB 44

45 Blixtljus, 24 och 230V Skyddsgaller Elektroniskt blixtljus LU835OR, integrerat väggfäste Artnr Benämning Typ Utförande H B Dj Vikt kg E Blixtljus LU835OR/24V Orange ,35 E Blixtljus LU835OR/230V Orange ,35 E Skyddsgaller till 830/ E Blixtljus, 24V Röd ,35 E Blixljus, 230V Röd ,35 45

46 Hinderljus, lågintensivt Lågintensivt Hinderljus skall monteras på byggnader, master, kranar, konstruktioner som mäter 45 meter över marken eller mer. Detta gäller även tillfälliga konstruktioner. Från 150 meter och högre skall konstruktionen markeras med Lågintensivt i kombination med medelintensivt alternativt högintensivt hinderljus. Lågintensivt ljus skall uppfylla gällande regler: TSFS 2013:9. Vi kan även leverera kompletta lösningar med UPS, kablage, strömförsörjning, lådor, kapslingar samt även medel alt. högintensiva hinderljus, kontakta oss. Hinderljus LED lågintensivt permanent rött sken, bas alt. rör montage. Hinderljus LED med robust hus i metall. Uppfyller TSFS/Sverige, BSL E 2-2/Norge, BMVBS/Tyskland, ICAO Annex 14. Bas montering alt. Inv. M25 rör. Kabelförskruvning ingår. Kabel diameter 9-17mm. IP65, +50 till -30C. Livlängd upp till timmar. Vikt 2Kg. 185mm diameter, 205mm hög. Fabrikat: WERMA Signaltechnik. E Art.nr. Artbenämning Typ Färg Spänning Ström E LED Lågintensivt metall Röd 24V DC 400mA E LED Lågintensivt metall Röd 230V AC 200 ma Hinderljus singel-dubbel LED Lågintensivt permanent rött sken, rör montage. Hinderljus med fresnel lins i Akryl, Vindbelastning CAAA 0.2 ft². Uppfyller TSFS/Sverige, BSL E 2-2/Norge, BMVBS/Tyskland, ICAO Annex 14, FAA AC. Montering Inv. ¾ NPT för rör/rörkoppling. Intensitet: > 32,5 cd, IP65, +55C till -55C. Livslängd upp till timmar, vikt 1,4Kg respektive 2.4Kg. Dubbla hinderljus används för icke övervakad placering tack vare redundans. E E E Art.nr. Artbenämning Typ Färg Spänning Ström E Singel Lågintensivt permanent OL1VLED3 Röd VDC 7,2 W E Singel Lågintensivt permanent OL1VLED2 Röd VAC 7,2 W E Dubbel Lågintensivt perm. OL2VLED3 Röd VDC 14,4 W E Dubbel Lågintensivt perm. OL2VLED2 Röd VAC 14,4 W E Monteringsrör utv. ¾ NPT, 1 m Rör 1000mm Galv. 46

47 Hinderljus, lågintensivt Lågintensivt Hinderljus skall monteras på byggnader, master, kranar, konstruktioner som mäter 45 meter över marken eller mer. Detta gäller även tillfälliga konstruktioner. Från 150 meter och högre skall konstruktionen markeras med Lågintensivt i kombination med medelintensivt alternativt högintensivt hinderljus. Lågintensivt ljus skall uppfylla gällande regler: TSFS 2013:9. Vi kan även leverera kompletta lösningar med UPS, kablage, strömförsörjning, lådor, kapslingar samt även medel alt. högintensiva hinderljus, kontakta oss. Hinderljus LED lågintensivt permanent rött sken, bas alt. rör montage med tillbehör. Hinderljus LED med plast hus. Uppfyller TSFS/Sverige, BSL E 2-2/Norge, BMVBS/ Tyskland, ICAO Annex 14. Bas montering alt. Inv.M25 rör med tillbehör E Kabel diameter 5-7mm. IP65, +50 till -30C. Livlängd LED upp till timmar. Vikt 0,5Kg. 142mm diameter, 218mm hög. Fabrikat: WERMA Signaltechnik. E E E Art.nr. Artbenämning Typ Färg Spänning Ström E LED Lågintensivt plast Typ B Röd 24VDC 400mA E LED Lågintensivt plast Typ B Röd 230VAC 200mA E LED Lågintensivt plast Typ A Röd 12-50VDC mA E Vinkelfäste E Tub adapter

48 48
