1 Hydrauliska pumpar, motorer och tillbehör Lösningen för alla dina hydrauliska behov

2 Innehållsförteckning Sunfabs historia 3 Produktöversikt 4 Enkelflödespumpar 6 Tvåflödespumpar 12 Variabelpumpar 18 Motorer 20 Tillbehör 26 Utveckling 30 Produktion 31 Vår service 32 Miljö- och kvalitetssäkring 33 Global närvaro 34 2

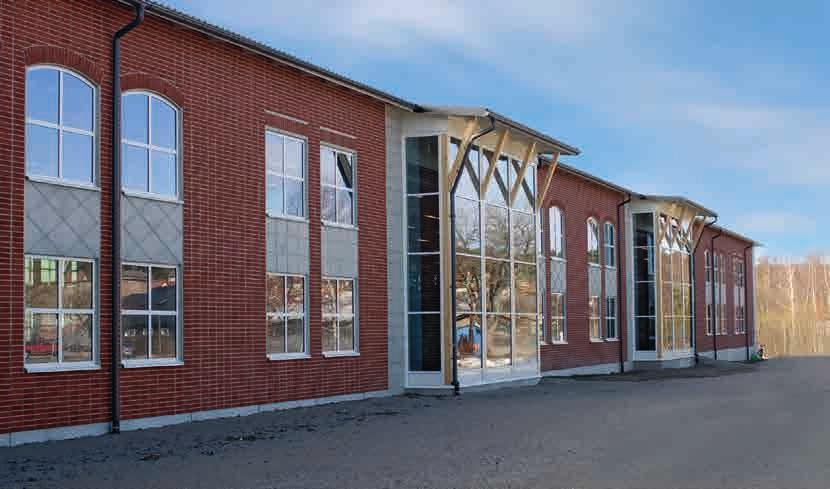

3 Framgångarna fortsätter och det här är bara början Sunfab utvecklar, producerar och säljer systemkomponenter för driften av hydrauliska utrustningar inom mobil hydraulik. Bolaget Sunfabs rötter går tillbaka till Sundins Fabriker, ett familjeföretag som grundades för så läng sedan som 1925 och som under många år med framgång tillverkade skidor. En fordonspark garanterade pålitliga transporter av rå material till fabriken. De tunga och irrationella lastnings- och lossningsprinciperna gav Eric Sundin som grundade företaget det erforderliga incitamentet för att utveckla kranar till fordonen. Den första kranen byggdes 1947 av HIAB, ett fristående företag. Tiden gick och kraven på större kapacitet ökade och 1954 utvecklades den hydraulpump som lade grunden till det nya företaget Sunfabs kommande framgångar. Nu för tiden förser Sunfab Hydraulics AB sina kunder med några av världens mest sofistikerade produkter inom sin nisch marknad - produkter som uppfyller stränga kvalitets-, miljö- och säkerhetskrav och som erbjuder funktionella lösningar. Vi håller precis på att ge oss ut på en lång och framgångsrik utvecklingsresa. 3

4 Produktöversikt Enkelflödespumpar Sunfab tillhandahåller ett brett utbud av hydrauliska pumpar, anpassade och optimerade för ett stort antal applikationer. Vi har marknadens bredaste utbud, från storlek 012 cm 3 som klarar arbetstryck på upp till bar. SAP DIN SAP 084, 108 DIN Optimierad SAP 084, 108 DIN Optimerad för injektor Tvåflödespumpar Våra fasta tvåflödespumpar SCPD och SLPD finns i 10 olika storlekar, från 20/20 cm 3 till 76/76 cm 3. Våra tvåflödes SCPDpumpar har bent axis design medans SLPD har en in line design båda mycket effektiva och kraftfulla. Sunfabs tvåfödespumpar är idealiska för fordon som kräver två separata flöden. SCPD 56/26 DIN / By-Pass SCPD 76/76 DIN SLPD 20/20-64/32 DIN Variabelpumpar Sunfab har ett komplett variabelpumpprogram, deplacement 62, 92, 112 och cm 3. Med arbetstryck på upp till 4 bar och flexibilitet via olika typer av regulatorer samt tandem-montering, möjliggör för användandet av denna typ av pump i nästan alla applikationer där man behöver ett variabelt oljeflöde. SVH 062, 092, 112 SVH Motorer Sunfab erbjuder ett stort utbud av hydrauliska motorer, anpassade till olika standarder, SAE, ISO och DIN, vi har även cartridgemotorer. Deplacementet sträcker sig från 010 cm 3 med ett stort antal val gällande axlar, tätningar och anslutningar. Sunfabs motorer är kända för att klara höga varvtal och höga arbetstryck, upp till bar samt effektuttag på upp till 285 kw. SCM 010- ISO SCM 010- SAE SCM SAE B Tillbehör By-Pass PTO Tracpower Fördelningsväxel Kraftuttag Sunfab har unik uppsättning komponenter framtagna för påbyggares behov vid grundläggande hydraulinstallation

5 SAPT 090, DIN SCP SAE SCP 012- ISO SLPD 20/20-64/32 DIN SAVTEC SLPD 40/20-64/32 SAE SCM M2 SAM 010- DIN Adaptrar och flänsar Pumpfästen Återfyllnads & spolventiler Varvtalsgivare Injektor

6 Enkelflödespumpar SAP DIN SAP DIN är en serie kolvpumpar med låg vikt och fast deplacement för krävande mobil hydraulik. SAP DIN täcker deplacementområdet cm 3 varv vid ett maxtryck på bar. Det är en modern och kompakt pump som tillgodoser marknades höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Pumpen monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset SAP DIN SAP DIN Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 Max arbetstryck bar Vikt kg Mått mm A B C D E F G SCP DIN H ISO G P Egenviktsmoment Teoretiskt oljeflöde (M) i l/min Nm Rotationsriktning Vänster (V) eller Höger (H) vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 Max arbetstryck bar Vikt kg Mått mm ISO G ISO G A B C D E F G P Q Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) / /2 l/min / / l/min / SCP DIN / / / /2 6 För mer information, teknisk data och ritningar besök:

7 SAP 084, 108 DIN Optimerad SAP 084, 108 DIN Optimerad är en serie kolvpumpar med fast deplacement för krävande mobil hydraulik. SAP 084, 108 DIN Optimerad täcker deplacementområdet cm 3 / varv vid ett maxtryck på bar. Det är en modern och kompakt pump som tillgodoser marknades höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Den monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Det är en varvtalsoptimerad pump och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Pumpens axeltätningar är tillverkade i material som klarar av de högre temperaturer som uppkommer vid montering på motor-kraftuttag. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. SAP 084, 108 DIN Optimised Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset Pump SAP 084, 108 DIN Optimised Teoretiskt oljeflöde i l/min vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 2 Max arbetstryck bar Vikt kg Mått mm ISO G ISO G A B C D E F G P Q Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) / / / / /2 l/min rpm Max arbetstryck bar SCP DIN Vikt kg Mått mm A B C D E F G SCP DIN H ISO G 034 P Egenviktsmoment Teoretiskt oljeflöde (M) i l/min Rotationsriktning vid pumpens varvtal rpm 0 Nm 6.3Vänster 8.5 (V) eller 12.7 Höger (H) 17.1 l/min / / / /2 För mer information, teknisk data och ritningar besök: 7

8 Enkelflödespumpar SAP 084, 108 DIN Optimerad för injektor SAP DIN Optimerad för injektor är en externt dränerad variant av SAP-serien som ger mycket höga oljeflöden i kombination med Sunfabs injektor K-Jet 2. SAP 084, 108 DIN Optimerad för injektor lämpar sig för hydraulmotordrift i slutna hydraulsystem med injektor K-Jet 2 för trycksättning av sugsidan. Detta ger mycket goda varvtalsegenskaper och höga flöden. Pumpens axeltätningar är tillverkade i HNBR för att klara av de högre temperaturer som uppkommer vid montering på motor-kraftuttag. Det är en varvtalsoptimerad pump och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset Pump SAP 084, 108 DIN Optimised for injector K-Jet 2 utan utan Oljeflöde vid % volymetrisk effektivitet och 20 MPa Deplacement cm 3 /rev Max pumpvarvtal min kontinuerlig max kontinuerlig max begränsad rpm rpm Max arbetstryck bar Vikt kg Mått mm A B C D E F G H ISO G P Egenviktsmoment (M) Nm Rotationsriktning Vänster (V) eller Höger (H) l/min l/min För mer information, teknisk data och ritningar besök:

9 SAPT 090, DIN SAPT 090, DIN är ett komplement till SAP-serien som klarar större flöden och tryck på upp till bar. SAPT 090, DIN är särskilt lämpad för användningsområden som kräver såväl högt flöde som högt arbetstryck i kombination med krav på små installationsmått. Pumparna monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Övriga fördelar: Pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågviktsaluminiumlegering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset Pump SCPT 090, DIN 090 Nominellt oljeflöde vid pumpens varvtal rpm Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad l/min rpm 2000 Max arbetstryck bar Vikt kg Mått Egenviktsmoment (M) Nm M Rotationsriktning mm ISO G ISO G Vänster (V) eller Höger (H) A B C D E F G H P Q För mer information, teknisk data och ritningar besök: 9

10 Enkelflödespumpar SCP SAE SCP SAE är en serie kolvpumpar med fast deplacement för krävande mobil hydraulik. Sunfab s SCP SAE-pumpar har axel och flänsdimensioner enligt SAE-B and SAE-C -standarden. De levereras i deplacementområdet cm 3. Det är en modern och kompakt pump som tillgodoser marknadens höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Pumpen monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Stoppklacken på det vinklade pumphuset gör att pumpens rotationsriktning kan ändras utan att ikuggningen påverkas. Övriga fördelar: Högt maxvarvtal med bibehållen låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag Pump SCP SAE Teoretiskt oljeflöde vid pumpens varvtal rpm l min Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm Max arbetstryck bar 3 Vikt kg Mått mm A B C D E F G H SAE standard I SAE B 13T-16/32DP ISO G ISO G J K L P Q l min SAE C 14T-12/24DP Egenviktsmoment (M) Nm Rotationsriktning Vänster (L) eller Höger (R) För mer information, teknisk data och ritningar besök:

11 SCP 012- ISO SCP 012- ISO är en serie kolvpumpar med fast deplacement för mobila och stationära hydraulsystem. SCP 012- ISO täcker hela deplacementområdet 12- cm 3 varv vid ett maxtryck på bar. Pumpens dubbla koniska rullager medger hög axelbelastning och ger utmärkta varvtalsegenskaper. Pumpen är externt dränerad. Den är varvtalsoptimerad och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. Övriga fördelar: Högt maxvarvtal med bibehållen låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav t.ex. när det gäller lager, tätningar, osv Pump SCP 012- ISO Nominellt oljeflöde vid pumpens varvtal rpm Deplacement cm 3 /rev Max arbetstryck bar 3 Max pumpvarvtal nmax (1) nmax gräns (2) rpm Max effekt kw Vikt kg Masströghetsmoment (x 10-3 ) kg m Rotationsriktning Vänster (L) eller Höger (R) (1) Värdena som visas gäller vid ett absolut tryck på 1 bar vid suganslutningen. (2) Genom att öka det ingående trycket kan varvtalet ökas till maximalt tillåtet varvtal, n max l/min Exempelritning. För mer information, teknisk data och ritningar besök: 11

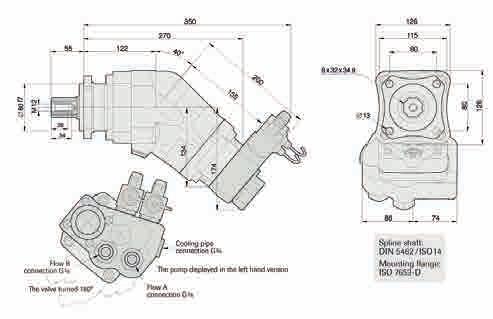

12 Tvåflödespumpar SCPD 56/26 DIN / By-Pass SCPD 56/26 DIN är en tvåflödespump som har två separata flöden med olika storlekar. Pump SCPD 56/26 DIN By-Pass Teoretiskt oljeflöde A+B vid pumpens varvtal SCPD 56/26 DIN ger 56,0 och 26,0 cm 3 varv och klarar ett maximalt arbetstryck på bar. Den kan monteras direkt på växellådor som har in- och urkopplingsbara kraftuttag. Den är varvtalsoptimerad och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. SCPD 56/26 DIN By-Pass lämpar sig speciellt för kombinationsfordon som kräver olika flöden och där utrustningen måste kunna manövreras under färd. Pumpen är främst avsedd för motormonterade kraftuttag. Den konstanta inkopplingen möjliggörs av by-passventilen som omedelbart avlastar pump och kraftuttag när oljeflödet inte behövs. By-passventilens tryckfall är mycket låg, varför funktionen ärt energieffektiv. Övriga fördelar: Högt självsugningsvarvtal Konstant låg ljudnivå Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar By-passventilen kan avlastas vid ett arbetstryck upp till bar - och kan således användas som nödstoppfunktion Ventilens 24 V solenoider har inbyggda elkablar som uppfyller skyddsklass ADR rpm Deplacement A+B cm 3 /rev Max pumpvarvtal A+B rpm 18 Max pumpvarvtal A rpm 18 Max pumpvarvtal B rpm 2200 Max pumpvarvtal, lättad rpm 2700 Max arbetstryck bar Vikt utan ventil kg 18 Vikt med ventil kg 22.5 Egenviktsmoment utan ventil Nm 21 Egenviktsmoment med ventil Nm 25.5 Nominell effekt vid tryck och pumpens varvtal Nominellt vridmoment på pumpaxeln vid olika tryck Rotationsriktning Vänster (V) eller Höger (H) rpm l/min = = = = = Bar = 16.4 kw = 32.8 kw = 49.2 kw 200 Bar = 261 Nm Bar = 24.6 kw = 49.2 kw = 73.8 kw Bar = 391 Nm Bar = 32.8 kw = 65.6 kw = 98.4 kw Bar = 521 Nm 12 För mer information, teknisk data och ritningar besök:

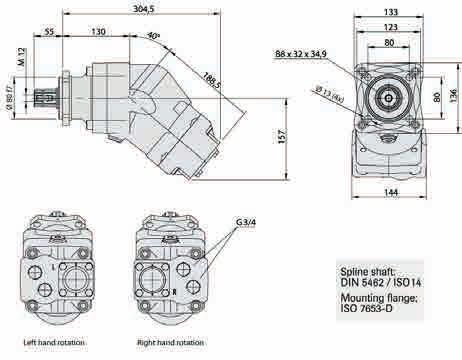

13 SCPD 76/76 DIN SCPD 76/76 DIN är en tvåflödespump med två separata och lika stora flöden. SCPD 76/76 DIN ger ett maximalt flöde på = 254 lit/min och stöder ett maximalt arbetstryck på 3 bar. Den kan monteras direkt på växellådor som har in- och urkopplingsbara kraftuttag. SCPD 76/76 DIN är en modern och kompakt pump som tillgodoser marknadens höga krav på oljeflöde, tryck, verkningsgrad och små installationsmått. Den är varvtalsoptimerad och levereras därför i utförande med vänster (L) eller höger (R) rotationsriktning. SCPD 76/76 DIN är överlägsen genom att erbjuda två stora flöden i kombination med extremt kompakt storlek. Den kompakta storleken gör det möjligt att montera pumpen direkt på kraftuttaget i mycket begränsade utrymmen. Övriga fördelar: Stort deplacement möjliggör låga varvtal och låg ljudnivå. Lång livslängd tack vare högt ställda materialkrav när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag. Högsta deplacement/storleksförhållandet på marknaden. SCPD 76/76 DIN Teoretiskt oljeflöde vid pumpens varvtal rpm 1000* Deplacement cm 3 /rev Max pumpvarvtal kontinuerlig begränsad rpm 1700 Max arbetstryck bar 3 Vikt kg 23.2 Egenviktsmoment Nm 34.5 Teoretisk kraft vid tryck och pumpens varvtal Nominellt vridmoment på pumpaxeln vid olika tryck rpm 1000* l/min = 1 112, ,5 = Bar =.0 kw = 75 kw 200 Bar = 478 Nm Rotationsriktning Vänster (L) eller Höger (R) *Vi rekommenderar ett lägsta pumpvarvtal på 1000 rpm för att erhålla optimal funktion, verkningsgrad och livslängd på pumpen. 2 Bar = 62.6 kw = 93.8 kw 2 Bar = 596 Nm 3 Bar = 87.6 kw = kw 3 Bar = 836 Nm För mer information, teknisk data och ritningar besök: 13

14 Tvåflödespumpar SLPD 20/20-64/32 DIN SLPD 20/20-64/32 är en serie tvåflödes inlinepumpar med extremt låg ljudnivå för krävande mobil hydraulik SLPD 20/20-64/32 DIN finns i åtta olika storlekar, varav tre modeller med differentierat flöde. Pumpar med differentierat flöde innebär fler användningsområden eftersom de kan ge tre olika flöden: ett litet, ett stort samt ett summaföde. Maxtrycket ligger på bar beroende på modell. Det smala pumphuset gör att montering direkt på kraftuttaget kan göras i mycket trånga utrymmen. SLPD 20/20-64/32 DIN lämpar sig också väl för installation med ramfäste via en mellanaxel. Den kan levereras med Savtec ventil för tillämpningar där hydraulsystemet behöver användas på fordon under färd. Övriga fördelar: Oberoende rotationsriktning En kostnadseffektiv totallösning jämfört med konventionella installation med två pumpar och fördelningsväxel Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar Extremt låg ljudnivå över hela varvtals- och tryckområdet Pump SLPD 20/20-64/32 DIN 20/20 28/28 40/20 35/35 56/28 46/46 53/53 64/32 Teoretiskt oljeflöde vid pumpens varvtal rpm l/min Deplacement cm 3 /rev Max pumpvarvtal rpm Max arbetstryck bar Vikt kg Dimensioner Min. dimensioner mm A B Egenviktsmoment (M) Nm Rotationsriktning Oberoende För mer information, teknisk data och ritningar besök:

15 SLPD 20/20-64/32 DIN SAVTEC SLPD 20/20-64/32 DIN Savtec är försedd med SAVTEC avstängningsventil. Med en Savtec ventil kan en SLPDpump styras så att den bara matar olja vid behov. Ventilen på SLPD 20/20-64/32 DIN Savtec finns med pneumatisk fjärrkontroll. Signalen kommer t.ex. från en parkeringsbroms, tryckgivare eller diodbrygga. När Savtec ventilen är stängd genereras varken flöde eller tryck och på detta sätt belastas inte kraftuttaget. Detta påverkar bränsleekonomin positivt. SLPD 20/20-64/32 DIN Savtec har kompletterande smörjoljeledningar till lagren så att dessa smörjs också när pumpen körs med Savtec ventilen stängd. Pumpen finns i åtta olika storlekar där tre modeller har differentierat flöde. Pumpar med differentierat flöde innebär fler användningsområden eftersom de kan ge tre olika flöden: ett litet, ett stort samt ett summaföde. Maxtrycket ligger på bar beroende på modell. Övriga fördelar: Oberoende rotationsriktning En kostnadseffektiv totallösning jämfört med konventionella installation med två pumpar och fördelningsväxel Ytterst låg ljudnivå Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag Savtec ventilen kan också användas som nödstopp Pump SLPD 20/20-64/32 DIN SAVTEC Teoretiskt oljeflöde vid pumpens varvtal rpm /20 28/28 40/20 35/35 56/28 46/46 53/53 64/ l/min Deplacement cm 3 /rev Max pumpvarvtal rpm Max hastighet, tomgång rpm Max arbetstryck bar Vikt kg 24.5/ / / / / / / /23.5 Dimensioner Min. dimensioner mm A B Egenviktsmoment (M) Nm 32.5/ / / / / / / /29.5 Rotationsriktning Oberoende För mer information, teknisk data och ritningar besök: 15

16 Tvåflödespumpar SLPD 40/20-64/32 SAE SLPD 40/20-64/32 SAE är en serie dubbla inlinepumpar med extremt låg ljudnivå för krävande mobil hydraulik. SLPD 40/20-64/32 SAE-pumparna är försedda med axlar och flänsar enligt SAE-C-standard. De finns i fem olika storlekar. Det smala pumphuset gör att montering direkt på kraftuttaget kan göras i mycket trånga utrymmen. SLPD kan också lätt installeras med ramfästen via en mellanaxel. Den höga driftsäkerheten bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Maxtrycket ligger på bar beroende på modell. Övriga fördelar: Oberoende rotationsriktning En kostnadseffektiv totallösning jämfört med konventionella installation med två pumpar och fördelningsväxel Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. O-ringar på samtliga kontaktytor samt dubbla axeltätningar förhindrar oljeläckage från pump eller kraftuttag Extremt låg ljudnivå över hela varvtals- och tryckområdet Pump SLPD 40/20-64/32 SAE 40/20 35/35 56/28 46/46 53/53 64/32 Teoretiskt oljeflöde vid pumpens varvtal rpm l/min Deplacement cm 3 /rev Max pumpvarvtal rpm Max arbetstryck bar Vikt kg Dimensioner Min. dimensioner mm A B 133 Egenviktsmoment (M) Nm Rotationsriktning Oberoende För mer information, teknisk data och ritningar besök:

17 Kodnyckel pumpar SA P L - N - DL4 - L35 - S0 S Line SA SL SC Typ P PT PD Storlek 012- Sunfab Aluminium Sunfab Line Sunfab Compact Pump Tipp-pump Tvåfl ödespump Tillbehör Extra 0-1 Externdränerad 2 Optimerad 3 Externdränerad + Optimerad 4 Savtec (endast SLPD) Rotationsriktning L Vänster R Höger Axeltätning N Nitril V HNBR, hög temperatur (SAP) V FPM (SCPD, SLPD) S S0 Anslutningar Sunfab standard Anslutningslock 40 Sunfab standard Mounting flange SB4 SAE B4 J-744 ( ) SC4 SAE C4 J-744 ( ) DL4 DIN 4-h ISO 7653-D (012-) Axelutförande B13 SAE B J498b 13t-16/32DP Spline ( ) H13 SAE B J498b 13t-16/32DP Spline med M12 gänga ( ) C14 SAE B J498b 14t-12/24DP Spline ( ,108) L35 DIN 5462 / ISO 14 (012-) H35 DIN 5462 / ISO 14 med hål Ø 8.15 (012-) 17

18 Variabelpumpar SVH 062, 092, 112, Sunfabs pumpar med variabelt deplacement är robusta enheter, konstruerade för direktmontering på kraftuttaget i yrkesfordon. Pumparna finns med deplacement upp till cm 3 /varv. SVH cc klarar tryck upp till bar, medan SVH cc är godkänd upp till 4 bar, vilket gör dem mycket väl lämpade för en mängd olika användningsområden. Pumparna har dessutom god självsugningsförmåga och låg ljudnivå. Avgivet flöde är en funktion av pumpvarvtal och inställt geometriskt deplacement. Flödet kan regleras mellan 0 och Q max. Pumparna har lång livslängd, tack vare trycksmörjning av vickskivans lagring. Sunfab SVH är rotationsriktningsberoende och måste därför beställas i höger- respektive vänsterutförande. Övriga fördelar med SVH: Flöde och effekt Diagrammen visar flöde och tryck (utan regulator). Effekt vid största respektive minsta ställvinkel och varv/min. Matningsflöde () Kort reaktionstid vid fl ödesåterställning Små inbyggnadsmått Högt tryck Externt dränerad för bästa kylning Robust med lång livslängd Låg ljudnivå Högt effekt/vikt förhållande Matningsflöde (112) ffekt vid största 0) () t (092) (bar) /min) Effekt (kw) rstrom (l/min) Matningsflöde(l/min) Reaktionstid T1 (ms) Inloppstryck (bar) (1 abs.) Regelzeiten T2 Matningsflöde (092) Matningsflöde (062) Regelzeiten T1 Exempelritning (SVH ) Effekt () Effekt (092) Tryck (bar) Inloppstryck (LSNR-styrenhet) Diagrammet gäller vid viskositet 75 mm 2 /s vid maximal ställvinkel. Abbildung 6: p Druck (bar); Q Förderstrom (l/min) 1. Förderstrom 2. Leistung 3. Leistung (Nullhub) SVH Reaktionstid T 1 (LSNR-regulator) SVH 062, 092, 112, SVH 112 SVH 92 SVH 62 Varvtal (varv/min) Monteringsfläns (ingångssida) kod Y ISO Splineaxel kod D DIN ISO 14 Effekt (kw) Beskrivning av pumpstyrningar, SVH 062, 092, 112 & : LSNR = Lastkännande regulator med inbyggd tryckbegränsare NR = Tryckregulator, justerbar på pumpen. Tryckregulatorn håller systemtrycket konstant, oberoende av uttaget flöde. Denna regulator är därför lämplig både i konstanttryckssystem med varierande flödesbehov och som tryckbegränsare för hydraulsystemet. /ZL (SVH 062, 092, 112) = Mellanplatta med effektregulator (momentbegränsare). Produktens tryck x deplacement hålls konstant. Inställningsområde: 25 till 100 % av maximalt drivmoment /ZW = Vinklad (45 ) mellanplatta, krävs vid montering av regulatorer på pumpar med hus enligt utförande -2 eller -3 /L (SVH ) = Effektregulator till SVH Inställningsområde: Nm Fabriksinställning: 700 Nm För mer information, teknisk data och ritningar besök: Regelzeiten T2 LS (bar) 4 bar Tryck (bar) Abbildung 9: p Druck (bar); T1 Regelzeit(ms) Regelzeiten T2 Reaktionstid T 2 (LSNR-regulator) Abbildung 10: p Druck (bar); T2 Regelzeit(ms) Abbildung 10: p Druck (bar); T2 Regelzeit(ms) 18 Reaktionstid T2 (ms) Rotationsriktning medurs (R) (med ingångsaxeln vänd mot betraktaren)

19 Kodnyckel variabelpumpar SVH R DZN LSNR/ZL - 2/ C 022 Typ Storlek Rotationsriktning L = Vänster (moturs) R = Höger (medurs) med drivaxeländen vänd mot betraktaren Axelutförande D = Splineaxel enligt DIN ISO 14 (lastbilsmontage) M = Splineaxel enligt DIN 5480 endast SVH 092, 112 S = Splineaxel enligt SAE-C J 744 H = Splineaxel enligt SAE-B J 744 endast SVH 062 T = Splineaxel enligt SAE-B-B J 744 endast SVH 062 U = Splineaxel enligt SAE-B J 744 (kort) endast SVH 062 Q = Splineaxel enligt SAE-C S endast SVH 112, Mounting flange design (input side) Y = Fläns enligt ISO (lastbilsmontage) P = Fläns enligt ISO (lastbilsmontage, trånga utrymmen) endast SVH 112, G = Fläns enligt ISO endast SVH 092 F = Fläns enligt SAE-C-4-Hole J 744 ISO Z = Fläns enligt SAE-B-4-Hole J 744 ISO , endast SVH 062 X = Fläns enligt SAE-B-2-Hole-45 offset J 744 ISO , endast SVH-062 Typ Geometriskt deplacement V g Nominellt tryck p nom. Max arbetstryck p max. Vickskivans vinkel Erforderligt inloppstryck (absolut) för öppen krets Högsta tillåtna inloppstryck Högsta tillåtna hustryck Högsta tillåtna drivmoment fläns/axel Högsta tillåtna drivmoment för pump (med effektregulator) Högsta tillåtna moment för genomgående axel, beroende på fläns Högsta tillåtna varvtal vid självsugning, maximal ställvinkel samt inloppstryck 1 bar absolut Lägsta tillåtna varvtal, kontinuerligt Erforderligt moment vid 100 bar Erforderlig effekt vid 2 bar och 2000 varv/min Vikt inkl. styrenhet Egenviktsmoment cm 3 /varv bar bar bar bar bar Nm Nm Nm varv/min varv/min Masströghetsmoment kg m 2 Ljudnivå vid 2 bar, varv/min och maximal ställvinkel (mätt på 1 m avstånd i ljudmätrum enligt DIN ISO 4412) Nm kw kg Nm db(a) Monteringsfläns (utgångssida) se datablad ingen kod = Portar enligt ISO 228/1 (BSPP) UNF = Portar enligt SAE J 514 Tryckspecifikation (bar) ingen kod = Ingen slaglängdsbegränsning (standard) 2 = Slaglängdsbegränsning (finns inte för versioner med genomgående axel) 2 /... = Fabriksinställd slaglängdsbegränsning enligt V g (cm 2 /rev.) Pumpregulatorer och mellanplattor se datablad Axel- och hustyp 1 = Standard, axiell in- och utloppsport 2 = Genomgående axel, radiell in- och utloppsport 3 = Standard, radiell in- och utloppsport 4 = Axiell in- och utloppsport SAE endast SVH 92 Tätningar N = NBR (nitrilgummi) - Standard V = FKM SVH 062 SVH 092 SVH 112 SVH ,

20 Motorer SCM 010- ISO SCM 010- ISO är en serie robusta axialkolvmotorer som är särskilt lämpade för mobil hydraulik. SCM 010- ISO är av bent-axistyp med sfäriska kolvar. Konstruktionen ger en kompakt motor med få rörliga delar, högt startmoment och hög driftsäkerhet. Den täcker hela deplacementområdet 10 cm 3 /varv med ett maxtryck på bar. Dess överdimensionerade dubbla koniska rullager tillåter hög axelbelastning och ger utmärkta varvtalsegenskaper. Motorns höga driftsäkerhet bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Övriga fördelar: Högt maxvarvtal Jämn drift över hela varvtalsområdet Kan levereras med fl era olika axel- och anslutningsalternativ Hög verkningsgrad Varvtalsgivare fi nns som extratillbehör Lämpar sig för användningsområden med hög vinkelacceleration tack vare den höga rotationsstyvheten Motor SCM 010- ISO Deplacement cm 3 /rev Arbetstryck max intermittent max kontinuerligt Varvtal max intermittent max kontinuerligt min kontinuerligt Effekt max intermittent max kontinuerligt bar 3 rpm kw Startmoment teoretiskt värde Nm/bar Masströghetsmoment (x 10-3 ) kg m Vikt kg Information om teknisk data Varvtalsuppgifterna baserar sig på max tillåten periferi hastighet hos det koniska rullagret. Max intermittent effekt kan variera beroende på applikation. För mera information, kontakta Sunfab. Kontinuerlig effekt baserar sig på högsta uttagna effekt utan att tillföra motorhuset externt kylfl öde. Med intermittent drift avses max 6 sekunder per minut, gällande t ex varvtalstoppar vid avlastnings- och accelerationsförlopp. Exempelritning. SCM ISO 20 För mer information, teknisk data och ritningar besök:

21 SCM 010- SAE / SAE B2 Sunfabs SCM 010- SAE är en serie robusta axialkolvmotorer som är särskilt lämpade för mobil hydraulik SCM 010- SAE är av bent-axistyp med sfäriska kolvar. Konstruktionen ger en kompakt motor med få rörliga delar, högt startmoment och hög driftsäkerhet. Den täcker hela deplacementområdet 10 cm 3 /varv med ett maxtryck på bar. Den har dubbla koniska rullager som tillåter hög axelbelastning och ger enastående varvtalskarakteristik. Den höga driftsäkerheten bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Sunfab kan också erbjuda en tvåhålsfläns, SAE B Övriga fördelar: Högt maxvarvtal Jämn drift över hela varvtalsområdet Kan levereras med fl era olika axel- och anslutningsalternativ Hög verkningsgrad Varvtalsgivare fi nns som extratillbehör Lämpar sig för användningsområden med hög vinkelacceleration tack vare den höga rotationsstyvheten Motor SCM 010 SAE 010 SAE B 012 SAE B 017 SAE B 025 SAE B 025 SAE C 034 SAE B Deplacement cm 3 /rev Arbetstryck max intermittent max kontinuerligt Varvtal max intermittent max kontinuerligt min kontinuerligt Effekt max intermittent max kontinuerligt bar 3 rpm kw Startmoment teoretiskt värde Nm/bar Masströghetsmoment (x 10-3 ) kg m Vikt kg SAE C SAE C SAE C SAE C SAE C SAE C SAE D SAE C SAE D SAE C SAE D SAE D Information om teknisk data Varvtalsuppgifterna baserar sig på max tillåten periferi hastighet hos det koniska rullagret. Max intermittent effekt kan variera beroende på applikation. För mera information, kontakta Sunfab. Kontinuerlig effekt baserar sig på högsta uttagna effekt utan att tillföra motorhuset externt kylfl öde. Med intermittent drift avses max 6 sekunder per minut, gällande t ex varvtalstoppar vid avlastnings- och accelerationsförlopp. Exempelritning. SCM SAE För mer information, teknisk data och ritningar besök: 21

22 Motorer SCM M2 Sunfabs SCM M2 är en serie robusta axialkolvmotorer med cartridgefläns som är särskilt lämpad för vinsch-, sväng- samt hjul- och banddrifter. SCM M2 är av bent-axistyp med sfäriska kolvar. Konstruktionen ger en kompakt motor med få rörliga delar, högt startmoment och hög driftsäkerhet. SCM M2 täcker hela deplacementområdet cm 3 varv vid ett maxtryck på bar. Dubbla koniska rullager tillåter hög axelbelastning och ger utmärkta varvtalsegenskaper. Den höga driftsäkerheten bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Övriga fördelar: Högt maxvarvtal Jämn drift över hela varvtalsområdet Hög verkningsgrad Lämpar sig för användningsområden med hög vinkelacceleration tack vare den höga rotationsstyvheten Motor SCM M Deplacement cm 3 /rev Arbetstryck max intermittent max kontinuerligt Varvtal max intermittent max kontinuerligt min kontinuerligt Effekt max intermittent max kontinuerligt bar 3 rpm kw Startmoment teoretiskt värde Nm/bar Masströghetsmoment (x 10-3 ) kg m Vikt kg Information om teknisk data Varvtalsuppgifterna baserar sig på max tillåten periferi hastighet hos det koniska rullagret. Max intermittent effekt kan variera beroende på applikation. För mera information, kontakta Sunfab. Kontinuerlig effekt baserar sig på högsta uttagna effekt utan att tillföra motorhuset externt kylfl öde. Med intermittent drift avses max 6 sekunder per minut, gällande t ex varvtalstoppar vid avlastnings- och accelerationsförlopp. Exempelritning. SCM M2 22 För mer information, teknisk data och ritningar besök:

23 SAM 010- DIN SAM 010- DIN är en serie axialkolvmotorer med låg vikt som är särskilt lämpade för mobil hydraulik. SAM 010- DIN är av bent-axistyp med sfäriska kolvar. Konstruktionen ger en kompakt motor med få rörliga delar, högt startmoment och hög driftsäkerhet. Den täcker hela deplacementområdet 10 - cm 3 /varv med ett maxtryck på bar. Den höga driftsäkerheten bygger på materialval, härdningsmetoder, ytstrukturer samt en kvalitetssäkrad tillverkningsprocess. Andra fördelar: Korrosionsfritt pumphus i aluminiumlegering Jämn drift över hela varvtalsområdet Hög verkningsgrad Lämpar sig för användningsområden med hög vinkelacceleration tack vare den höga rotationsstyvheten Låg vikt Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset. Motor SAM 010- DIN Deplacement cm 3 /rev Arbetstryck max intermittent max kontinuerligt Varvtal max intermittent max kontinuerligt min kontinuerligt Effekt max intermittent max kontinuerligt bar 3 rpm 2 kw Startmoment teoretiskt värde Nm/bar Masströghetsmoment (x 10-3 ) kg m Max intermittent hustryck bar Vikt kg Information om teknisk data Med intermittent drift avses max 6 sekunder per minut, gällande t ex varvtalstoppar vid avlastnings- och accelerationsförlopp. SAM 010- DIN Exempelritning. SAM DIN Millimeter (inch) För mer information, teknisk data och ritningar besök: 23

24 Kodnyckel motorer SC M W - P - I34 - W35 - S2 M Line SC SA Typ M Storlek Sunfab Compact Sunfab Aluminium Motor Rotationsriktning W Oberoende Axeltätning P FPM (SCM)* N NBR (SAM) * För applikationer vid låg temperatur (lägre än -25 C), kontakta Sunfab. Monteringsfläns I41 ISO h Ø80 ( ) I42 ISO h Ø100 ( ) I43 ISO h Ø125 ( ) I44 ISO h Ø140 ( ) I45 ISO h Ø160 (108-) DL4 DIN 4-h ISO 7653-D (012-) Axelutförande Spline DIN 5480 (SCM ISO M2) W20 W20x1.25x14x9g ( ) W25 W25x1.25x18x9g ( ) W30 W30x2x14x9g ( ) W32 W32x2x14x9g ( ) W35 W35x2x16x9g ( ) 1 W40 W40x2x18x9g (084-) W45 W45x2x21x9g (108-) Key DIN 6885 (SCM ISO) K20 ø 20 k6 ( ) K25 ø 25 k6 ( ) K30 ø 30 k6 ( ) K35 ø 35 k6 ( ) K40 ø 40 k6 ( ) K45 ø 45 k6 (108-) endast SCM M2 SB2 SAE B2 J-744 ( ) SB4 SAE B4 J-744 ( ) SC4 SAE C4 J-744 ( ) SD4 SAE D4 J-744 (084-) M21 Plug-In Ø135 ( ) M22 Plug-In Ø160 ( ) M23 Plug-In Ø190 ( ) Spline SAE J498b 30 Class 5 (SCM SAE) B13 13T 16/32 ( ) C14 14T 12/24 ( ) C21 21T 16/32 ( ) D13 13T 8/16 (084-) Key SAE J744 (SCM SAE) B25 ø 25.4 ( ) C32 ø 31.7 ( ) D44 ø (084-) DIN 5462 / ISO 14 (SAM DIN) L35 8x32x34.9 (012-) Varvtalsgivare 00 Ingen varvtalsgivare P1 Förberedd för varvtalsgivare S1 Monterad varvtalsgivare PNP S2 Monterad varvtalsgivare NPN Extra 1 Externdränerad Lock gängor G 2, 5 ISO G (010-) M 3 Metric ( ) U 4 UN (025-) Anslutningslock SCM ISO/SAE S1 40 vertikal monteringsfläns (084-) S2 40 horisontal monteringsfläns ( ) S3 40 gängad anslutning ( ) V1 90 vertikal monteringsfläns (084-) V2 90 horisontal monteringsfläns (025-) R1 Sidoanslutning, fläns (025-) K3 Kombilock 90 & sidoanslutning ( ) Connection covers SCM M2 V1 90 Mount flange vertical ( ) V2 90 Mount flange horizontal ( ) Anslutningslock SAM DIN S3 40 gängad anslutning (010-) 2 Endast gängade anslutningar 3 Endast flänsade anslutningar 4 Endast tillgänglig för S-lock endast tillgänglig för SAM DIN Vissa variant kombinationer är inte tillgängliga för alla modeller. För fullständiga datablad besök: Axeltätning Max. hustryck bar vid varv/min SCM Code (M2) 82 (SAE) 8800 (ISO) P P P Bokstavsförkortningarna enligt tabellen ovan. För applikationer vid låg temperatur (lägre än -25 C), kontakta Sunfab. För dräneringsoljan gäller max 115 C för tätning P. Den temperaturen får inte överskridas. Hustrycket måste vara lika eller större än det yttre trycket på axeltätningen. För att säkerställa tätningens funktion och smörjning av motorn rekomenderas ett min. hustryck av 0,5 bar. Vid behov monteras en fjäderbelastad backventil, 0,5 bar på dräneringsledningen. 24

25 Lång kunskap och historisk kreativitet 25

26 Tillbehör By-Pass Sunfab By-Pass-ventil är avsedd för SAP och SCP DIN/SAE-pumpar som medger fjärrstyrd växling mellan tomgång och drift. By-Pass används vid installationer där kraftuttaget inte är frånkopplat vid transport. Sådana finns vanligtvis på fordon med hydraulutrustning som behöver användas när fordonet rullar, t.ex. vägunderhållsfordon, betongblandare, sophämtningsbilar, osv. Övriga fördelar: Symmetrisk konstruktion medger installation av magnetventilen i olika riktningar samt användning av såväl höger- som vänstergående pumpar ATEX-godkänd version fi nns som alternativ Mycket effektiv tack vare lågt tryckfall Fördelningsväxel Fördelningsväxellåda SZ monteras i ett ramfäste vilket gör att två pumpar kan monteras på samma kraftuttag. Fördelningsväxel SZ ger obegränsade möjligheter att kombinera pumpar med olika flöde. Övriga fördelar: Passar alla Sunfabpumpar med DIN-fl äns Kan monteras horisontellt eller vertikalt Tracpower PTO Tracpower ökar varvtalet på traktorns kraftuttag 2.5 gånger, vilket skapar bättre förutsättningar för hydrauldriften. Tracpower är lösningen när traktorns originalhydraulik inte ger tillräckligt stort flöde och tryck. Övriga fördelar: Passar alla Sunfabpumpar med DIN-fl äns Kan monteras horisontellt eller vertikalt 26 För mer information, teknisk data och ritningar besök:

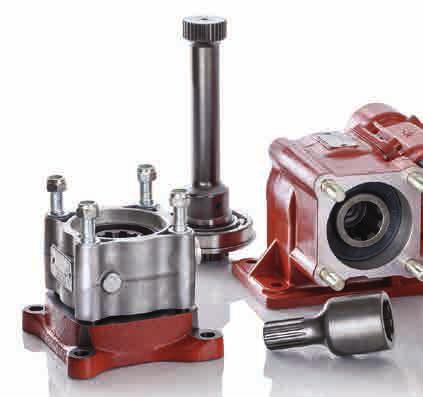

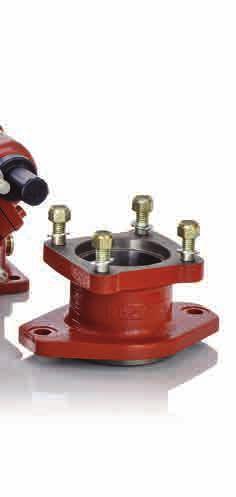

27 Sunfabs kraftuttag är länken mellan fordonet och pumpen. Den kan monteras på växellådan eller på motorn. Sunfab har ett brett program med kraftuttag som kan anpassas till olika utväxlingar, momentbehov och växellådor. Tillsammans med Sunfabs omfattande pumpprogram uppnår man oslagbara tekniska och ekonomiska kombinationer med enastående valmöjligheter. Sunfabs kraftuttag är konstruerade för direktmontage av alla Sunfabpumpar. Kraftuttaget kompletteras med adapter för installation av mellanaxel. Kraftuttag PTO-adaptrar Enkel PTO Dubbel PTO Drivaxeladapter SAE-adaptrar Sunfab har ett brett program med tillbehör som förenklar monteringen av pumpar och motorer Vid tillämpningar där en pump eller en motor inte kan direktmonteras, har Sunfab ett brett program av adaptrar, flänsar och fästen som underlättar installationen, t.ex. montering av två eller flera pumpväxellådor och kompressorer på en sekundäraxel till följd av platsbrist. Adaptrar & flänsar Adapterfl äns till fördelningsväxellåda Adapterfl änsar Drivfl änsar med splines Neutrala drivfl änsar Drivfl änsar Pumpfästen Ramfästen Pumpfästen För mer information, teknisk data och ritningar besök: 27

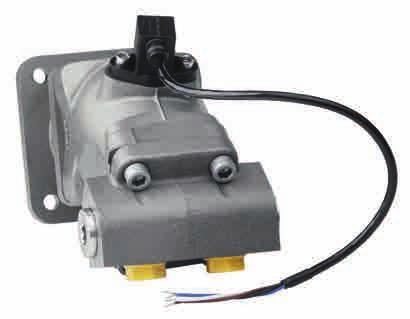

28 Tillbehör Återfyllnadsventil för SCM Sunfabs återfyllningsventil är avsedd att monteras direkt på hydraulmotorn och förhindrar kavitationsproblem vid utrullningstider, t.ex. på vakuumpumpar. Sunfabs återfyllnadsventil används för att minimera risken för kavitationsskador i samband med otillräckligt inloppstryck. Detta kan bl.a uppstå i applikationer med relativt stor roterande massa med lång utrullningstid (t.ex fläktdrift). Vid användning av Sunfabs återfyllnadsventil måste hydraulmotorn ha en definierad rotationsriktning. Ventilen kan anpassas till både vänster- respektive högerrotation. Spolningsventil för SCM Spolventilen används vid höga effektuttag och kontinuerlig drift. Spolventilen ser till att oljetemperaturen inne i motorhöljet håller sig på rekommenderad nivå. För hög oljetemperatur innebär kortare livslängd för axeltätningen samt att oljans viskositet försämras. Varvtalsgivare Varvtalsgivare med elektronisk mätare, kan användas till hydrauliska motorer som kräver en given hastighet. SUNFABs varvtalsgivare finns till alla ISO/SAE motorer (ej M2), deplacement 010- cc. Givaren är en tvåkanals differentiell halleffektgivare, PNP. Givaren har två frekvensutgångar, båda ger signal i form av fyrkantvåg, fasförskjutna ~90. Frekvensen bestäms av: 30*n 60 Andra fördelar: n 2 ƒ = =, n (rpm) Den kan användas vid höga temperaturer. Varvtalet detekteras från cylinderblockets kuggar. Eftersom givaren arbetar med två kanaler kan rotationsriktningen bestämmas. Antal kuggar är 30 st, oavsett deplacement. Motorer som är förberedda för varvtalsgivare kan enkelt förses med varvtalsgivare, i efterhand. Injektor Sunfabs injektor K-JET 2 är en teknisk lösning för att återcirkulera oljan i ett slutet hydraulsystem vilket är både kostnadseffektivt och sparar vikt. K-JET 2 recirkulerar olja med en injektor och denna funktion ersätter de tidigare vanliga matartryckspumparna för kompensation av läckoljeförluster i huvudkretsen och eventuella spolpumpar för kyl- och filterkretsarna Övriga fördelar: Markant högre pumphastighet Mindre tankstorlek och oljevolym Bara 15-20% av det huvudsakliga pumpfl ödet Lägre vikt tack vare mindre oljetankar Lägre oljekostnader 28

29 kontinuerlig Teoretiskt oljeflöde vid pumpens varvtal rpm 0 SAP DIN Max pumpvarvtal SAP DIN begränsad Pump SAP DIN Deplacement cm 3 /rev Max arbetstryck bar Vikt kg Egenviktsmoment (M) Nm Rotationsriktning Vänster (V) eller Höger (H) l/min rpm SAP DIN är en serie kolvpumpar med låg vikt och fast deplacement för krävande mobil hydraulik. SAP DIN täcker deplacementområdet cmᶟ varv vid ett maxtryck på bar. Det är en modern och kompakt pump som tillgodoser marknades höga krav på oljeflöde, tryck, effektivitet och små installationsmått. Pumpen monteras antingen direkt på kraftuttaget eller på ett ramfäste via en mellanaxel. Andra fördelar: Pumphus i aluminium legering Jämn drift över hela varvtalsområdet Lång livslängd tack vare högt ställda materialkrav, t.ex. när det gäller lager, tätningar, osv. Korrosionsfritt pumphus av lågvikts aluminium legering Mindre värmeutveckling tack vare att värmen i större omfattning leds ut genom pumphuset Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: SE - Utskriven: :02:22 - Sida 3/4 SE - Utskriven: :02:22 - Sida 1/4 Sunfab Hydraulics AB, Box 4, SE Hudiksvall, Sweden. Tel: , Fax: , sunfab@sunfab.se Web: Samtliga datablad finns på vår hemsida: 29

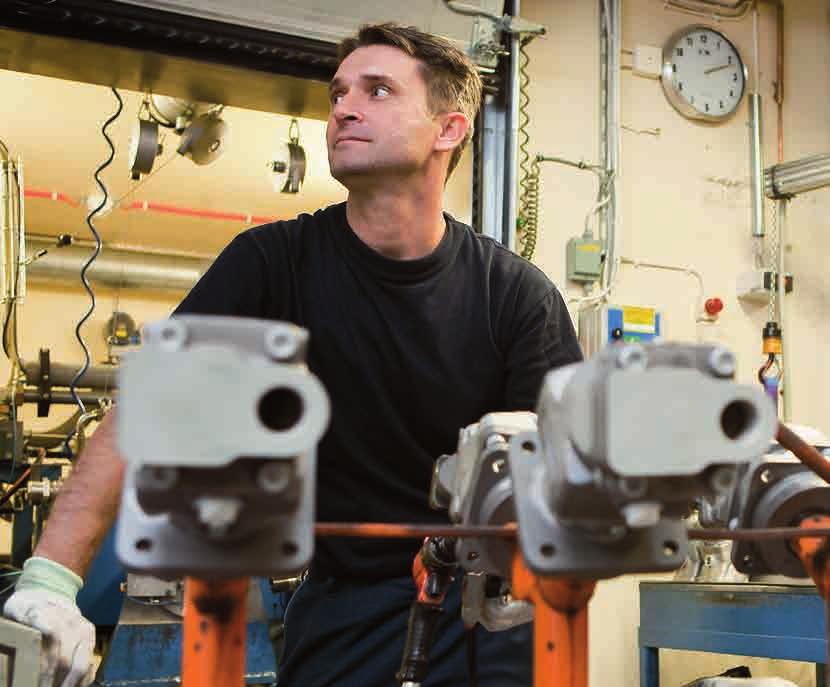

30 Utveckling Sunfabs produktkvalitet är världskänd. Våra driftsäkra pumpar och motorer genomgår tester i eget labb och provceller i produktion. I vår toppmoderna produktionsanläggning arbetar erfarna CNC-operatörer och servicetekniker. Modern data- och IT-teknologi tillsammans med högkvalitativa givare och styrkomponenter ger förutsättningar för strukturerade och noggranna mätresultat. Vår konstruktionsavdelning svarar gärna på våra kunders tekniska frågor på e-postadressen tech@sunfab.se. 30

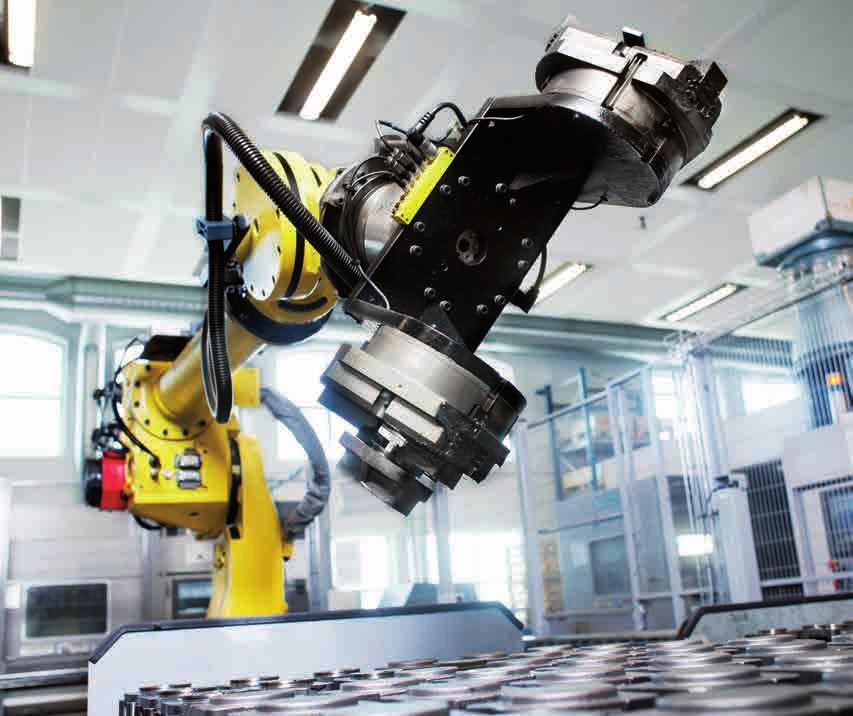

31 Produktion Vår erfarenhet säkerställer kvaliteten Vi är övertygade om att det är vår långa och gedigna erfarenhet av tillverkningen som ligger till grund för vår framgång. Därför tillverkar vi själv alla viktiga komponenter i våra produkter. På så vis säkerställer vi att de håller högsta klass, både vad gäller kvalitet och prestanda. 31

32 Vår service Vi står till din tjänst. Det är alltid lätt att hitta rätt kontaktperson i vårt företag. Vår servicelinje erbjuder snabb hjälp. Vänligen skicka dina tekniska frågor till: tech@sunfab.se På vår hemsida hittar du de senaste databladen, installationsanvisningarna och nyheter. I garantiärenden försäkrar vi en snabb respons: leverans av reservdelar inom 24 tim och vi garanterar en felanalys. Vid ytterligare information om våra produkter, vänligen skicka ett mail till: sunfab@sunfab.se 32
