Hiab 211W Kapacitet 21 tonmeter

Transkript

1 Hiab 211W Kapacitet 21 tonmeter Produktbroschyr

2

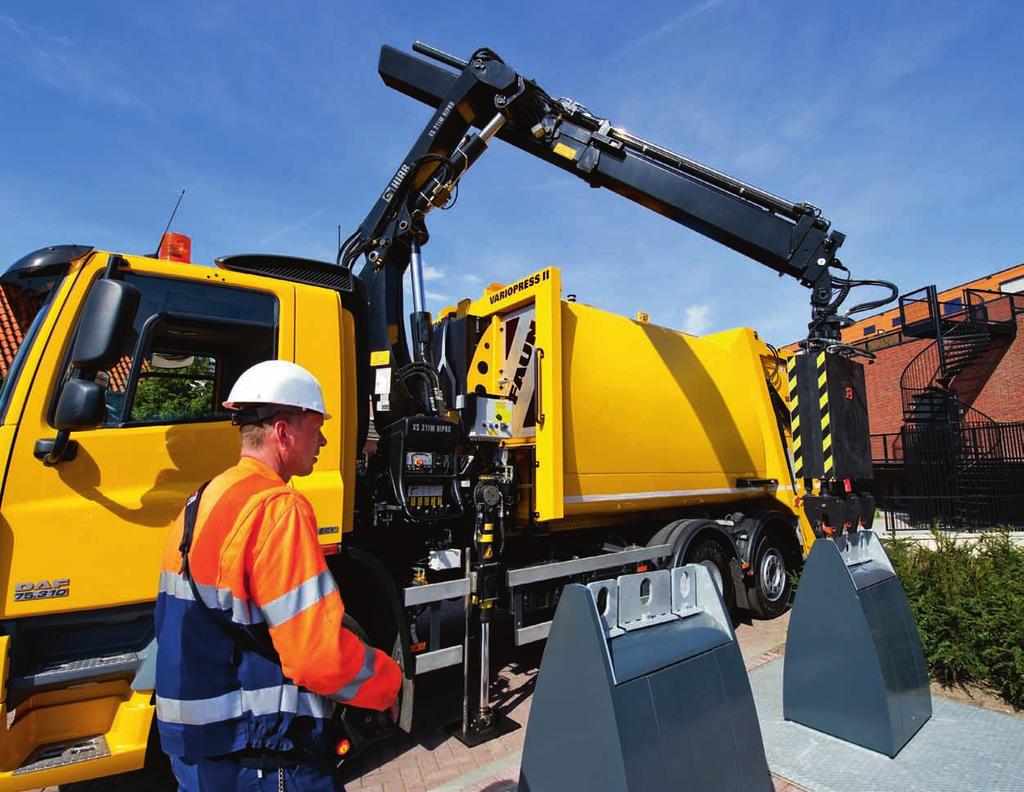

3 Återvinning blir ännu enklare Snabb och kompakt På papperet är Hiab XS 211W HiPro, en kran på 21 tonmeter, optimerad för lätt drift i återvinningssystem. Ute i verkligheten är den en riktig fullträff, i varje fall om du letar efter en snabb och precis kran som kan installeras på kompaktbyggda fordon. Nu finns äntligen en 21-tonmeterskran som ger dig: Parkerad längd mindre än 3,2 meter. Total installationshöjd mindre än 4 meter - även på höglastarchassi om så skulle behövas. Enastående intillkörningsprestanda och gott om plats under lyftarmen för lyft av höga laster nära kranpelaren. 9,7 meters horisontell räckvidd (tre utskjut). Tre hydrauliska utskjut. Förstklassig snabbhet och precision. 3

4 Kort parkerad, lång när den används Det är ofta trångt där behållare för återvinningsgods lyfts och töms. Bilen måste ofta köras upp på trottoaren, mellan parkbänkar och husväggar. Kompaktbyggda bilar är därför ofta enda möjligheten. Därför är Hiab XS 211W, med sin mycket korta, ej vikbara, vipparm det bästa valet. Kranen kräver bara 3,2 meters längd när den är parkerad ovanpå bilens materialbehållare eller -kompakterare. Trots det är kranens räckvidd nästan 10 meter horisontellt och 12,5 meter vertikalt. Som om inte det vore bra nog, har den dessutom låg installationshöjd, också på höga chassin. Snabb materialinsamling Insamling av sopor och återvinningsgods måste gå fort. Med manöversystemet Hiab HiPro control får du snabbhet, hög produktivitet och förstklassig precision. Du som behöver mycket högt oljeflöde och samtidigt måste spara bränsle och minimera både avgasemissioner och slitaget på hydrauliken kommer att uppskatta den variabla pumpen. 3,3 meter frigång nära stommen En del last, typ bobcats och underground igloos, är hög och tar stor plats under kranen. Då kommer den höga lyfthöjden hos Hiab XS 211W väl till pass. Fullt indragna utskjut ger mer än 3.3 meter frigång under kranarmen. Gott om plats för höga laster alltså. 4

5 5

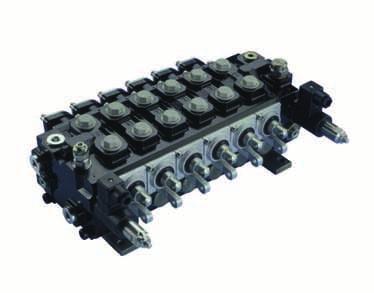

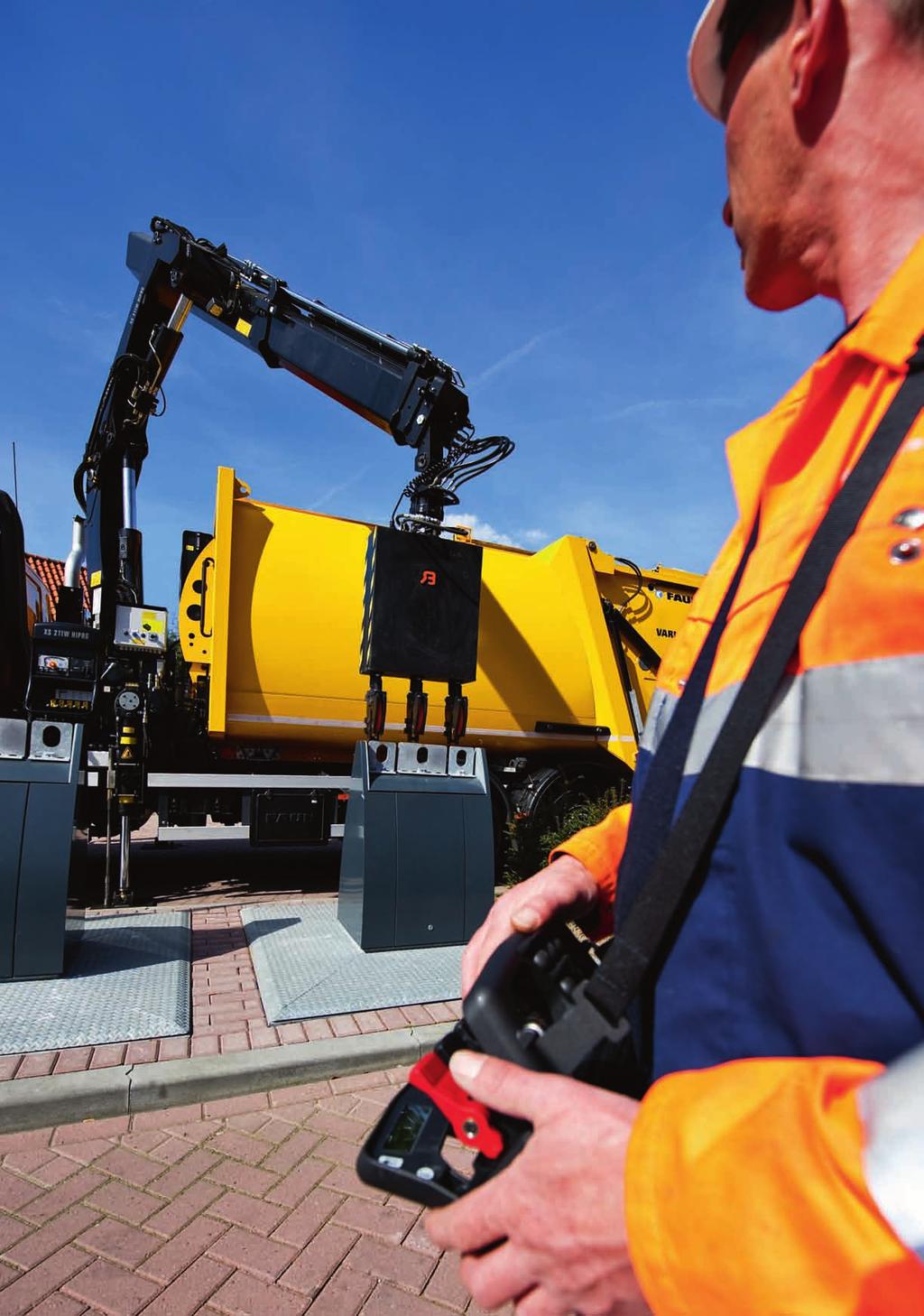

6 HiPro manöversystem HiPro är det mest avancerade manöversystemet på lastbilkransmarknaden idag med oslagbar hastighet precision och säkerhet. Detta uppnås med en kombination av manöverdonet CombiDrive 2 intelligenssystemet SPACE 5000 och Ventil 91. Kapaciteten ökas betydligt med den automatiska hastighetsregleringen (ASC) och pumpflödesfördelningen (PFD) maximerar produktiviteten genom att i alla lägen säkerställa supermjuk manövrering. CombiDrive 2 Med HIAB CombiDrive kan du välja den bästa manöverplatsen. Systemet har 12 proportionella funktioner för manövrering av kran, tillvalsutrustning och tillbehör allt med samma precision. HiPro Flera elektroniska produktivitetsfunktioner ger extra kapacitet och effektivitet. Samtliga funktioner är utformade för att aktiveras automatiskt och mjukt samt samverkar för att ge ökad produktivitet. Ventil 91 Hiab Ventil 91 representerar det bästa inom ventilteknik och kan hantera mycket stora oljeflöden. Det är en tryckkompenserad lastavkännande manöverventil med slutet mittläge, vilket gör att kranen kan styras med fingertoppskänsla. 130 l/min 80 l/min Ventil 91 Med en Ventil 91 blir kranen snabbare och mer exakt. Centimeterprecision även vid över 30 meters utligg. Ventilen stödjer PFD-funktionen vilket säkerställer att kranens beter sig precis som förväntat, även om oljetillfl ödet ej skulle räcka till. CombiDrive 2 Hiab CombiDrive 2 står för användarvänlighet när den är som bäst. Det är därför som vi använder den till fjärrstyrning av våra mest avancerade kranar till HiPro-serien och ett fåtal andra utvalda Hiab-kranar. Den ger information, precision, fi ngertoppskänsla och funktion detta bättre än något annat på marknaden. Viktig information från kranen visas på tre aktiva displayer. Symbolerna på displayen växlar så att de alltid matchar funktionen som en viss manöverspak har för tillfället. Det är vad vi kallar för användarvänlighet. Pumpflödesfördelning PFD I situationer där kranföraren arbetar på gränsen av kranens maximala kapacitet, klarar inga pumpar av att hålla tillräckligt högt oljefl öde. PFD distribuerar den tillgängliga oljan proportionellt mot kranförarens utslag på manöverdonet. Alla funktioner kommer därmed fortsätta arbeta precis som förväntat utan störningar eller överraskningar, trots att kranen kräver större oljefl öde än vad som fi nns tillgängligt. 6

7 Tekniska data 211BW-3 Max. lyftkapacitet (knm) 177 Räckvidd, hydrauliska utskjut (m) 9,8 Räckvidd, manuella utskjut (m) - Räckvidd / lyftkapacitet (m / kg) 2,7 / ,1 / ,4 / ,7 / 1920 Svängvinkel 406 Erforderligt monteringsutrymme, med / utan jib (mm) - Vikt, standardutförande utan stödben (kg) 2700 Vikt, stödbensutrustning (kg) - Hiab 211BW Min 3190 / max m m kg 3750 kg 2520 kg 1920 kg Friskrivning. Hiabs kranar är konstruerade och byggda för att uppfylla de strängaste krav på säkerhet och livslängd och är noggrant testade. För denna modell är hållfasthetsberäkningarna utförda enligt DIN 15018, utmattningsklass B3. Cargotecs certifierade kvalitetssäkringssystem uppfyller ISO En del artiklar som beskrivs i våra broschyrer kan vara extrautrustning och tillstånd kan krävas för viss användning. Tekniska data kan när som helst komma att ändras utan föregående meddelande. Hiab-kranar producerade för marknader inom EU är CE-märkta och uppfyller därmed EU-standarden EN

8 Cargotec effektiviserar lastflöden till lands och till sjöss överallt där last fraktas. Cargotecs dottervarumärken, Hiab, Kalmar och MacGregor, är erkänt ledande inom gods- och lasthanteringslösningar världen runt. Cargotecs globala nätverk finns nära kunderna och erbjuder omfattande tjänster för att säkerställa utrustningens driftsäkerhet och höga hållbarhet. PB-211W-SV-EU_120110
