2 En kort presentation GGM Co., Ltd. grundat 1979, är beläget i Sydkorea. Man är helt fokuserad på att konstruera och producera motorer och växlar av hög kvalitet. Programmet omfattas av AC- (1-/3-fas), DC- samt BL-motorer med kugg-, snäck- och vinkelväxlar eller med slät axel. Företaget är certifi erat enligt ISO 9001 samt ISO Denna katalog omfattar 3-fas AC-motorer ( W) med kuggväxlar. Följande motorutföranden fi nns som tillval: slät axel elektromekanisk broms (t.o.m. 90W) Motorerna är godkända enligt CE resp. UL. Vi kan även erbjuda lämplig frekvensomriktare. Innehåll Sid 3-16 Motordata 17 Notera att... 2 svar-idag@nordela.se tfn

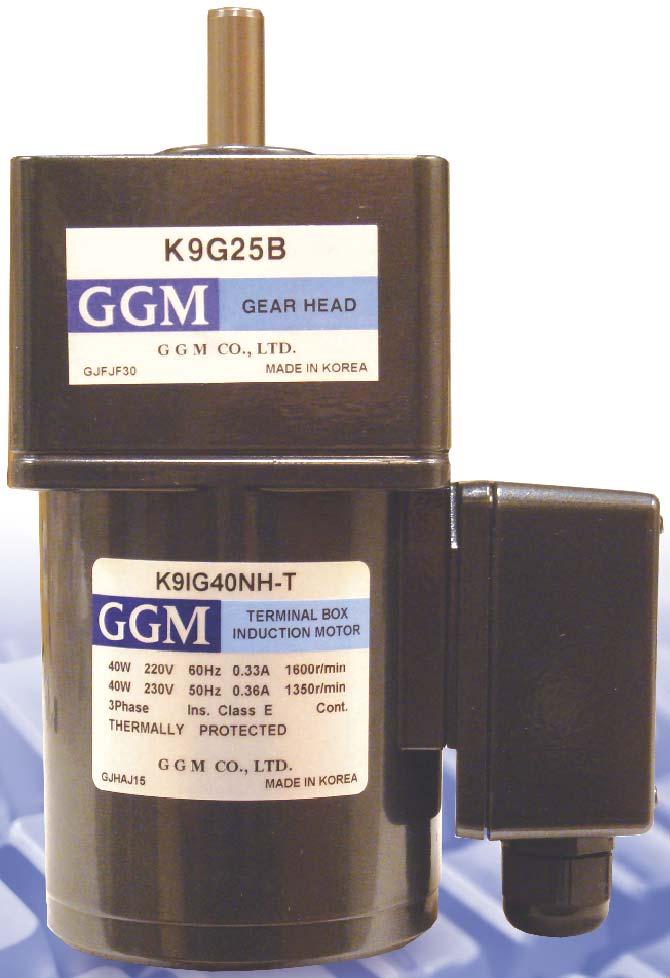

3 3-fas AC-motor med kuggväxel 25 W / 8 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K8IG25NH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K8IG25N -T + K8G B Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min , ,4 Moment Nm 0,46 0,55 0,77 0,92 1,15 1,39 1,92 2,31 2,77 3,47 4,16 4,99 6,27 7, = aktuell spänning resp. utväxling, Värdena i tabellen ovan gäller för 3 x 230V/50Hz motorn. Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K8IG25NH-T * ) 3 x 230V/50Hz ,0 0,31 65 Temperaturvakt K8IG25NV-T ** ) 3 X 400V/50Hz ,0 0,17 73 Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K8IG25N -T + K8G B Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm Utväxling L 3-18: :1 42,5 Kil Axellast, tillåten svar-idag@nordela.se tfn Växel K8G B Utväxling Radiell* 3-18: :1 200 Axiell * 10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning. 50

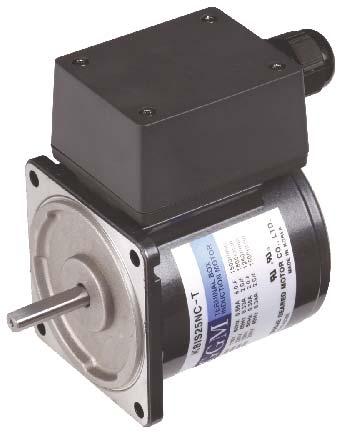

4 3-fas AC-motor, 25 W / 1,350 rpm Motor med slät axel, K8IS25NH-T Förstegsväxel 10:1, K8G10BX 4 svar-idag@nordela.se tfn

5 3-fas AC-motor med kuggväxel 40 W / 10 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K9IG40NH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K9IG40N -T + K9G B Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min ,5 6,7 Moment Nm 0,70 0,85 1,17 1,41 1,76 2,11 2,94 3,52 4,23 5,29 6,35 7,62 9, = aktuell spänning resp. utväxling Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K9IG40NH-T * ) 3 x 230V/50Hz ,0 0, Temperaturvakt K9IG40NV-T ** ) 3 x 400V/50Hz ,0 0, Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K9IG40N -T + K9G B Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm. Utväxling L 3-18: :1 60 Kil Axellast, tillåten svar-idag@nordela.se tfn Växel K9G B Utväxling Radiell* 3-18: :1 300 Axiell 100 * 10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning.

6 3-fas AC-motor, 40 W / 1,300 rpm Motor med slät axel, K9IS40NH-T Förstegsväxel 10:1, K9G10BX 6 svar-idag@nordela.se tfn

7 3-fas AC-motor med kuggväxel 60 W / 20 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K9IP60FH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K9IP60F -T + K9P B(F) Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min ,5 6,7 Moment Nm 1,06 1,27 1,76 2,11 2,64 3,17 3,97 4,76 5,72 7,18 8,61 10,4 14,4 17,2 19, = aktuell spänning resp. utväxling. Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K9IP60FH-T * ) 3 x 230V/50Hz ,5 0, Temperaturvakt K9IP60FV-T ** ) 3 x 400V/50Hz ,5 0, Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K9IP60F -T + K9P B Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm. K9P BF Kil Axellast, tillåten svar-idag@nordela.se tfn Växel K9P B(F) Utväxling Radiell* 3-9: ,5-18: : :1 Axiell 150 * 10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning.

8 3-fas AC-motor, 60 W / 1,350 rpm Motor med slät axel, K9IS60FH-T Förstegsväxel 10:1, K9P10BX 8 svar-idag@nordela.se tfn

9 3-fas AC-motor med kuggväxel 90 W / 20 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K9IP90FH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K9IP90F -T + K9P B(F) Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min ,5 6,7 Moment Nm 1,58 1,90 2,63 3,16 3,95 4,74 5,93 7,12 8,54 10,7 12,9 15, = aktuell spänning resp. utväxling Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K9IP90FH-T * ) 3 x 230V/50Hz , Temperaturvakt K9IP90FV-T ** ) 3 x 400V/50Hz , Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K9IP90F -T + K9P B Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm. K9IP90F -T + K9P BF Kil Axellast, tillåten svar-idag@nordela.se tfn Växel K9P B(F) Utväxling Radiell* 3-9: ,5-18: : :1 Axiell 150 *10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning.

10 3-fas AC-motor, 90 W / 1,350 rpm Motor med slät axel, K9IS90FH-T Förstegsväxel 10:1, K9P10BX 10 svar-idag@nordela.se tfn

11 3-fas AC-motor med kuggväxel 90 W / 30 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K9IP90FH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K9IP90F -T + K9P BU Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min ,5 6,7 Moment Nm 1,58 1,90 2,63 3,16 3,95 4,74 5,93 7,12 8,54 10,7 12,9 15,4 21,5 25,7 28, = aktuell spänning resp. utväxling Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K9IP90FH-T * ) 3 x 230V/50Hz , Temperaturvakt K9IP90FV-T ** ) 3 x 400V/50Hz , Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K9IP90F -T + K9P BU Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm. Kil Axellast, tillåten Växel Utväxling Radiell* Axiell K9P BU 3-200: * 10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning. svar-idag@nordela.se tfn

12 3-fas AC-motor, 90 W / 1,350 rpm Motor med slät axel, K9IS90FH-T Förstegsväxel 10:1, K9P10BX 12 svar-idag@nordela.se tfn

13 3-fas AC-motor med kuggväxel 150 W / 30 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K9IP150FH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K9IP150F -T + K9P BU Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min ,7 7,2 6,5 Moment Nm 2,77 3,32 4,62 5,54 6,93 8,31 10,4 12,5 15,0 18,8 22,6 27, = aktuell spänning resp. utväxling Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K9IP150FH-T * ) 3 x 230V/50Hz ,1 300 Temperaturvakt K9IP150FV-T ** ) 3 x 400V/50Hz ,6 350 Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K9IP150F -T + K9P BU Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm. Kil Axellast, tillåten Växel Utväxling Radiell* Axiell K9P BU 3-200: * 10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning. svar-idag@nordela.se tfn

14 3-fas AC-motor, 150 W / 1,350 rpm Motor med slät axel, K9IS150FH-T Förstegsväxel 10:1, K9P10BX 14 svar-idag@nordela.se tfn

15 3-fas AC-motor med kuggväxel 200 W / 30 Nm Kullagrade, fettsmorda och underhållsfria växlar. Livslängd vid nominellt vridmoment, ca 5000h. Låg ljudnivå då drevet / första kugghjulet är snedskurna. Växeln / motorn monteras via medföljande skruv. Utdragna temp.kablar (uttagslåda T5), broms, förstegsväxel, vinkel- och snäckväxlar. Tillbehör K9IP200FH-T * ) : Frekvensomriktare med 1-fas matning. Motor + växel K9IP200F -T + K9P BU Kontinuerlig drift S1 Utväxling 3 3, ,5 9 12, Varvtal min ,5 6,5 Moment Nm 3,52 4,23 5,87 7,05 8,81 10,6 13,2 15,9 19,0 23,9 28, = aktuell spänning resp. utväxling. Motor Spänning / frekvens Uteffekt W Varvtal min -1 Moment Ström A Startmoment Skydd mot överhettning K9IP200FH-T * ) 3 x 230V/50Hz , Temperaturvakt K9IP200FV-T ** ) 3 x 400V/50Hz , Temperaturvakt * ) Låga motorvarvtal kan kräva separat motorkylning vid frekvensomriktardrift. ** ) Ej för frekvensomriktare. Dimensioner K9IP200F -T + K9P BU Kabelgenomföringen är gjord i plast. Ska motorn drivas via en frekvensomriktare, använd en genomföring i EMC-utförande (metall), t.ex. art.nr för kabeldia. 7-12,5 mm. Kil Axellast, tillåten Växel Utväxling Radiell* Axiell K9P BU 3-200: * 10 mm från axeländen Se sid 17 för kontroll av verklig radiell belastning. svar-idag@nordela.se tfn

16 3-fas AC-motor, 200 W / 1,350 rpm Motor med slät axel, K9IS200FH-T 155 Förstegsväxel 10:1, K9P10BX 16 svar-idag@nordela.se tfn

17 Vridmoment Notera att växlarna inte ska belastas hårdare än vad deras maximala vridmoment anger. Livslängd Livslängden hos våra kullagrade växlar är lägst 5,000 timmar (driftfaktor 1) men i praktiken ofta betydligt längre. Ju mindre axeln belastas av uttaget moment / axiell last / radiell last, desto längre livslängd. Driftfaktor 1,0 motsvaras av att det avgivna vridmomentet inte överstiger de värden våra datablad anger, att rotationen sker i en riktning med kontinuerlig last under 8 tim/dag samt att växelns temperatur inte överstiger 80 o C. Förenklad beräkning av uppträdande radiell last Eftersom verkligheten oftast ser lite annorlunda ut, är det lämpligt att göra en kontrollberäkning av den verkliga radiella lasten, se nedan. Överstiger den beräknade lasten F det värde som står angiven i våra datablad, bör man välja en större växel alt. göra om konstruktionen, om inte en kortare livslängd än 5,000 h kan accepteras. (De i databladen angivna radiella lasterna gäller om lasten anbringas mitt på axeln.) K x M x f x 9,81 F = [N] r F > i databladet angiven radiell last? Välj en större växel alt. ändra konstruktionen. Lastkoefficient, K Maskinelement K Kedjedrev 1 Växel 1,25 Kilrem 1,5 Flatrem 2,5 M = det vridmoment som belastar axeln [Nm] Driftfaktor, f Typ av last Jämn last Lätt stötlast Medel stötlast Kraftig stötlast Exempel Bandtransportör, kont. drift i en riktning Start / stoppdrift, kamaxeldrift Momentant stopp / ändring av rotationsriktning Högfrekvent start/ stoppdrift med ändring av rotationsriktningen Driftfaktor 5 tim/dag 8 tim/dag 24 tim/dag 0,8 1,0 1,5 1,2 1,5 2,0 1,5 2,0 2,5 2,0-2,5 2,5-3,0 3,0-3,5 r = den effektiva radien hos hjulet som är monterat på axeln [m]. Skyddsjord Ska motorn jordas via en av monteringsskruvarna, se till att skyddsjorden får direkt kontakt med metallen i motorhuset. Skrapa bort färgen kring skruven samt använd en lämplig bricka. Motorer med uttagslåda är försedda med en speciell skruv avsedd för skyddsjordning. Frekvensomriktare Om motorn ska användas tillsammans med en frekvensomriktare, använd då en dragavlastare i metall (M20x1,5 mm) samt en skärmad kabel mellan omriktaren och motorn. Då reduceras mängden högfrekventa störningar till omgivningen. Låga motorvarvtal kan kräva separat motorkylning, eftersom den inbyggda fl äktens kylande effekt då minskar. svar-idag@nordela.se tfn
