1 INSTALLATIONS ANVISNING GigaDuct kabelkanalsystem för fiberoptisk anslutningskabel

2 Förberedande mätning och kontroll Börja med att mäta upp storleken på installationen när Du kommer till installationsplatsen. Kontrollera sedan med ritning och materialsats, att dessa stämmer med det verkliga utseendet på den planerade installationen.

3 Mät och märk längderna Mät upp och märk kanalerna med lock så att de kan kapas till rätt längd.

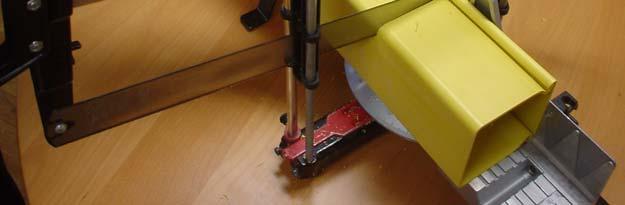

4 Längdanpassning För att snabbt anpassa längden på kanalerna används med fördel en geringssåg/låda. Den gör det enkelt att såga kanalerna i rät vinkel vilket underlättar sammanfogningen.

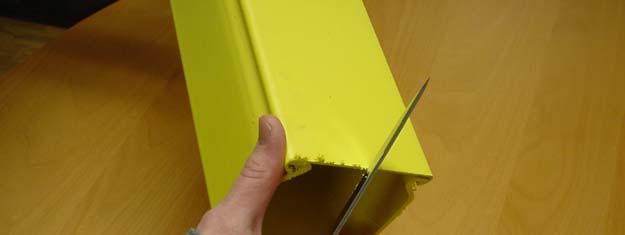

5 Gradning Vid sågning kan det uppstå grader på kanalen. Dessa tas enkelt bort med en vanlig kniv eller gradningsverktyg.

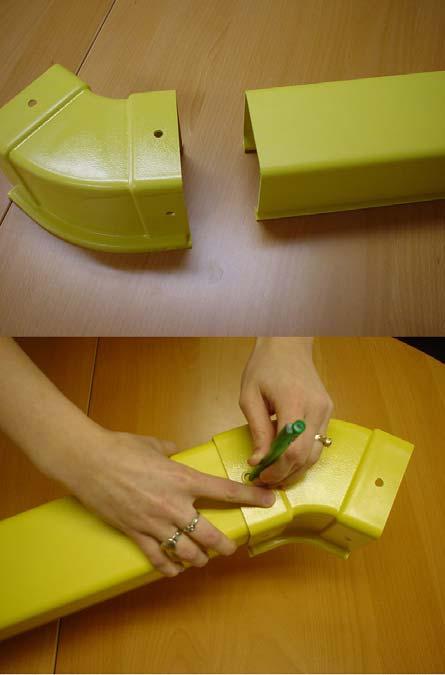

6 Hålmärkning I alla böjar, T:n och kors finns hålmarkeringar. Genom att sätta samman böj med kanal och därefter markera på kanalen genom hålmarkeringen i böjen märker man ut var man skall borra.

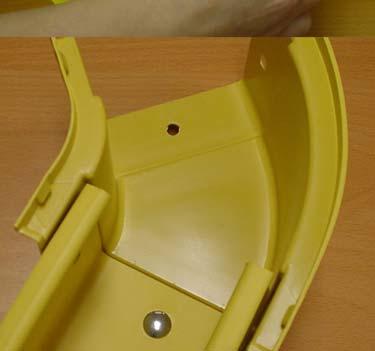

7 Borrning Borra i markeringen med D8,5 mm borr. Borra även upp borrmarkeringen i böjen. Börja med bottenhålet. Kontrollera sedan så att hålen i kanalen stämmer med hålen i böjen. Om dessa stämmer kan man börja sammanfogningen.

8 Tillpassning Om hålen ej stämmer, tvinga då aldrig i skruven genom hålen utan: Använd borrmaskinen som en fräs och fräs upp hålet i kanalen tills det stämmer med böjen. Därefter kan sammansättningen börja. Skallen på skruven kommer att täcka det ovala hålet.

9 Sammanfogning Sammanfogningen sker med vagnsbult och M6 mutter med bricka. Dra åt muttern i botten på kanalen först så att kanalen bottnar ordentligt i botten på böjen. Använd 10 mm nyckel tills huvudet på vagnsbulten trycker mot ytan på kanalen och Du känner ett tydligt stopp. Du kan nu också se att huvudet på vagnsbulten även täcker ett ovalt hål.

10 Nitar Man kan också snabbt och enkelt sammanfoga med hjälp av nitar. Dessa skall endast användas där kanalen utsätts för minimalt med påfrestning, då niten ej är lika stark som vagnsbult och mutter.

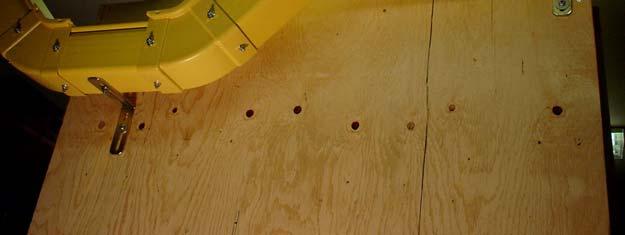

11 Fästvinklar Välj ut ställen med 1-1,5 meters avstånd att montera upp vinklarna. Detta underlättar när en sektion senare skall sättas på plats. Man kan använda vinklarna som finns i olika storlekar både en och en eller i par. Observera spåret i vinkeln. I spåret kan muttern löpa och en sista justering av kanalen kan göras på plats.

12 Upphängningsavstånd Kanalen skall stödjas med ett avstånd på 1-1,5 meter. I vissa fall där det finns många kors och t:n kan det vara nödvändigt med något extra stöd.

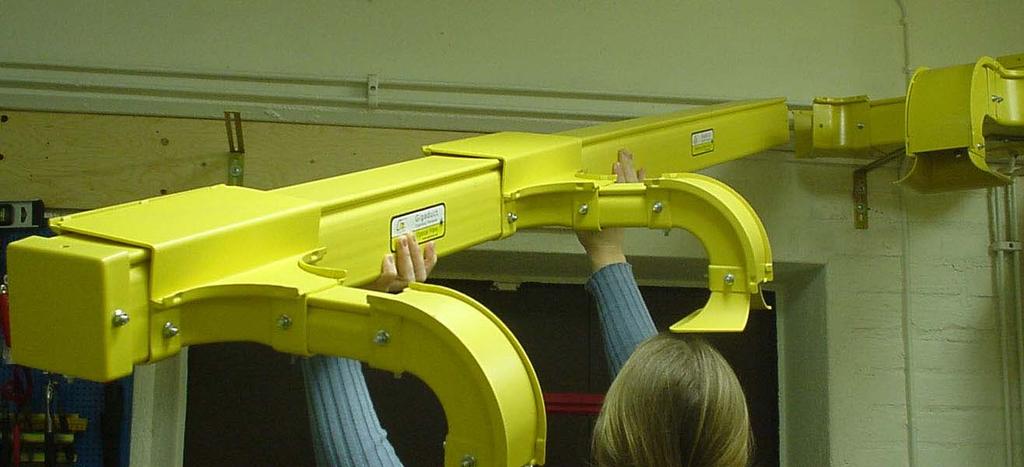

13 Uppsättning Det är enklast att montera ihop en sektion nere på golvet och sedan sätta den på plats. En lagom sektion är ca 1,5-2,5 meter.

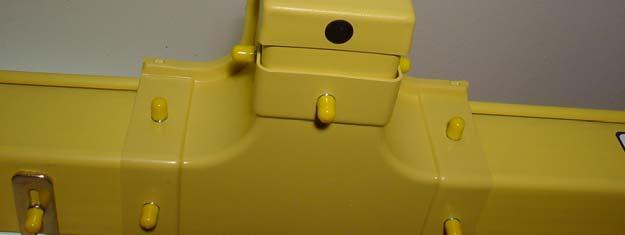

14 Skyddskåpa Tryck fast kåpan över muttern.

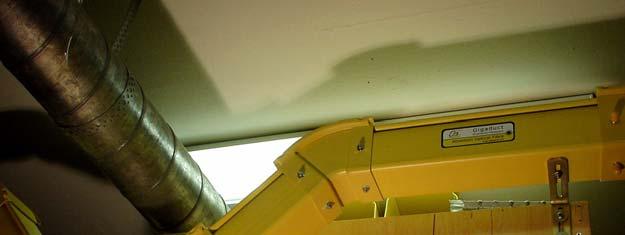

15 Varningsskylt Klistra fast etiketten så att den tydligt kan ses från olika håll. Den ger en tydlig information om att denna kanal innehåller optisk fiber, så att inga andra kablar läggs i kanalen.

16 Verktygslista Geringssåg eller låda. Kniv eller gradningsverktyg. Tumstock. Märkpenna. 10 mm fast nyckel eller lednyckel. Borrmaskin D8,5 mm borr.

17 Rengöringsinstruktion Samtliga plastprodukter såsom kanaler, böjar, kors etc skall rengöras med vatten. Vid svår nedsmutsning kan man addera i tvål, såpa eller diskmedel. Koncentrationen av tvål, såpa eller diskmedel får ej överstiga 1/1000. Observera att inga andra rengöringsmedel eller lösningsmedel får användas.
