1 RAINGARDENS i Munka-Ljungby Ängelholms kommun

2 Beskrivning och funktion för Raingardens in Munka-Ljungby (Ängelholms kommun) Området där raingardens ( regnbäddar ) etablerades år 2015 hade följande förutsättningar: -äldre bostadsbebyggelse (villor) från 50talet -underhåll på dränerings- och dagvattenledningar var eftersatt, sista större underhållsåtgärd ägde rum källaröversvämningar inträffade med jämna mellanrum sedan år 2010 i samband med kraftig nederbörd -gatorna var förhållandevis breda och ansågs trafikfarliga, eftersom de bjöd in till biltrafik med hög hastigheter -gatornas beläggning var i dåligt skick och behövde förnyas -grönytor saknades på allmän platsmark, enbart asfalterade ytor fanns (samt privata trädgårdar) - Åtgärder för ovan problemen behövdes, en samlad lösning verkade rimligt Link till karta över området Kostnader och ansvaret för åtgärder ovan följer normalt huvudmannaskapet, d v s hade normalt sett hamnat inom respektive del av kommunens organisation (VA och gata/park) Istället inleddes ett samarbete med SLU Alnarp/Movium och alla berörda samarbetade. Idén om raingardens tillämpades för att lösa flera problem på en gång.

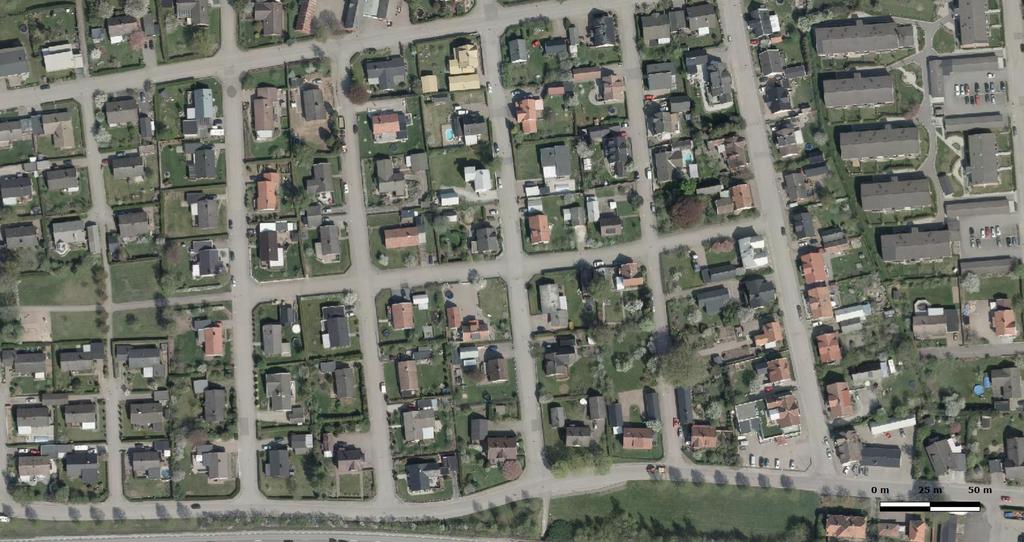

3 Ortofoto från Munka-Ljungby år 2014 (före åtgärd)

4 Ortofoto från Munka-Ljungby år 2017 (efter åtgärd). Nummrarna indikerar platser för individuella regnbäddar (raingardens)

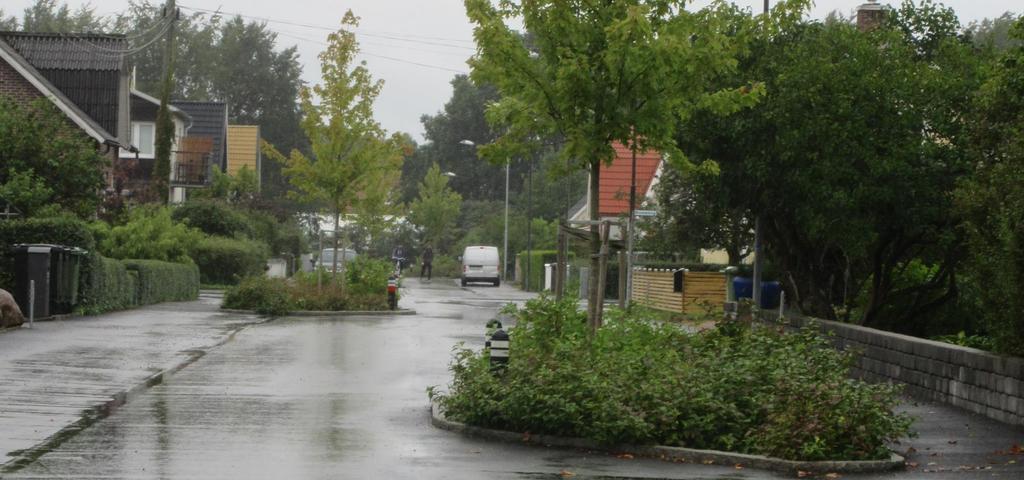

5 Flerfaldiga syften Trafiksäkerhet: Strukturer i gatrummet minskar tillgänglig plats för biltrafik och bilparkering och sänka hastigheten för fordonstrafik överlag. Strukturerna bidrar även till att visuellt markera och avgränsa bilutrymmet/körfält från ett gångstråk för fotgängare och cyklister Grönområden på allmän platsmark: Ursprungligen saknades gröna ytor eller träd på allmän platsmark i området. Gatuutrymmet upplevdes som mindre säker och dominerades av asfaltytor. Raingardens och tillhörande träd tillför vertikala strukturer i gatrummet som ökar upplevelsen av småskalighet och trygghet Extra fördröjningskapacitet under starkregn: Dränerings- och dagvattenledningar i området var eftersatt i underhåll. Ledningarna hade för lite kapacitet att fungerar felfritt och säkert avleda överskottsvatten vid intensiv nederbörd som är mer vanligt idag än under 50talet. Raingardens ökar den totala fördröjningskapaciteten i området tydligt; efter installationen av åtgärderna har problemen med källaröversvämningar försvunnit.

6 Test-bäddar i Munka-Ljungby 20 installationer i 5 lokalgator Av ovan fungerar 16 stycken som faktiska raingardens (med fördröjning) och 4 stycken är renodlade refuger (trafik/parkåtgärder) Installation och etableringskostnader för raingardens Ca kr/per bädd med hårda konstruktioner ovan och under jord Ca kr/per bädd för vegetation och plantering Jämfört med priset på en reguljär refug utan extra fördröjningskapacitet: ca kr/per installation (2015 års priser)

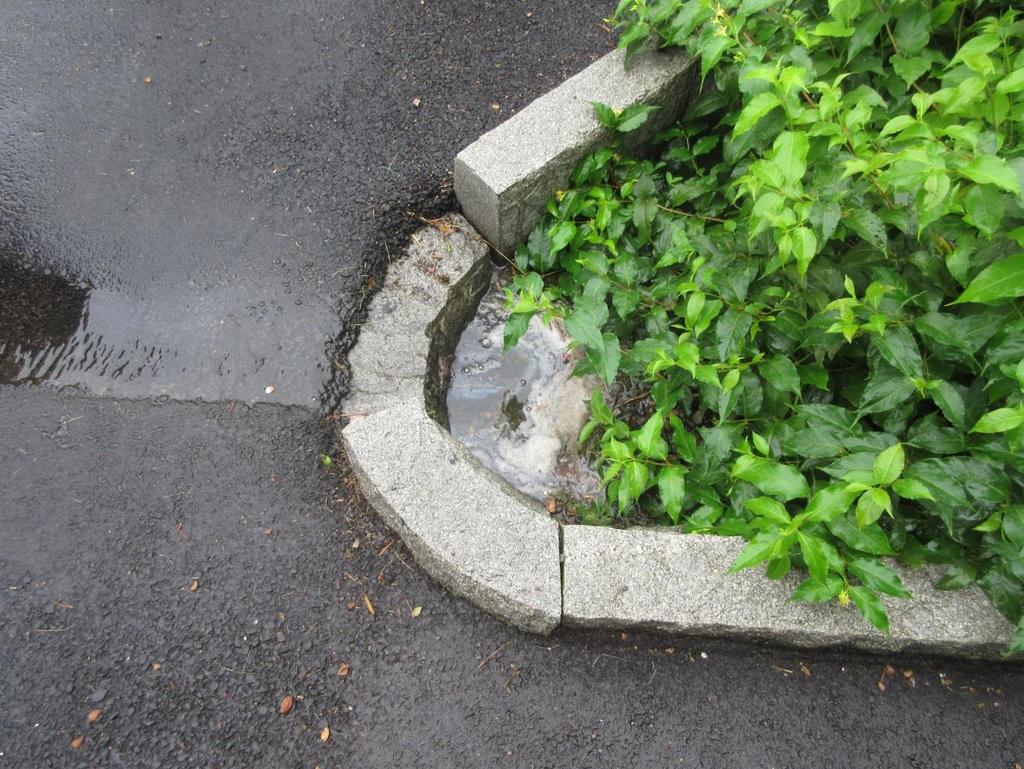

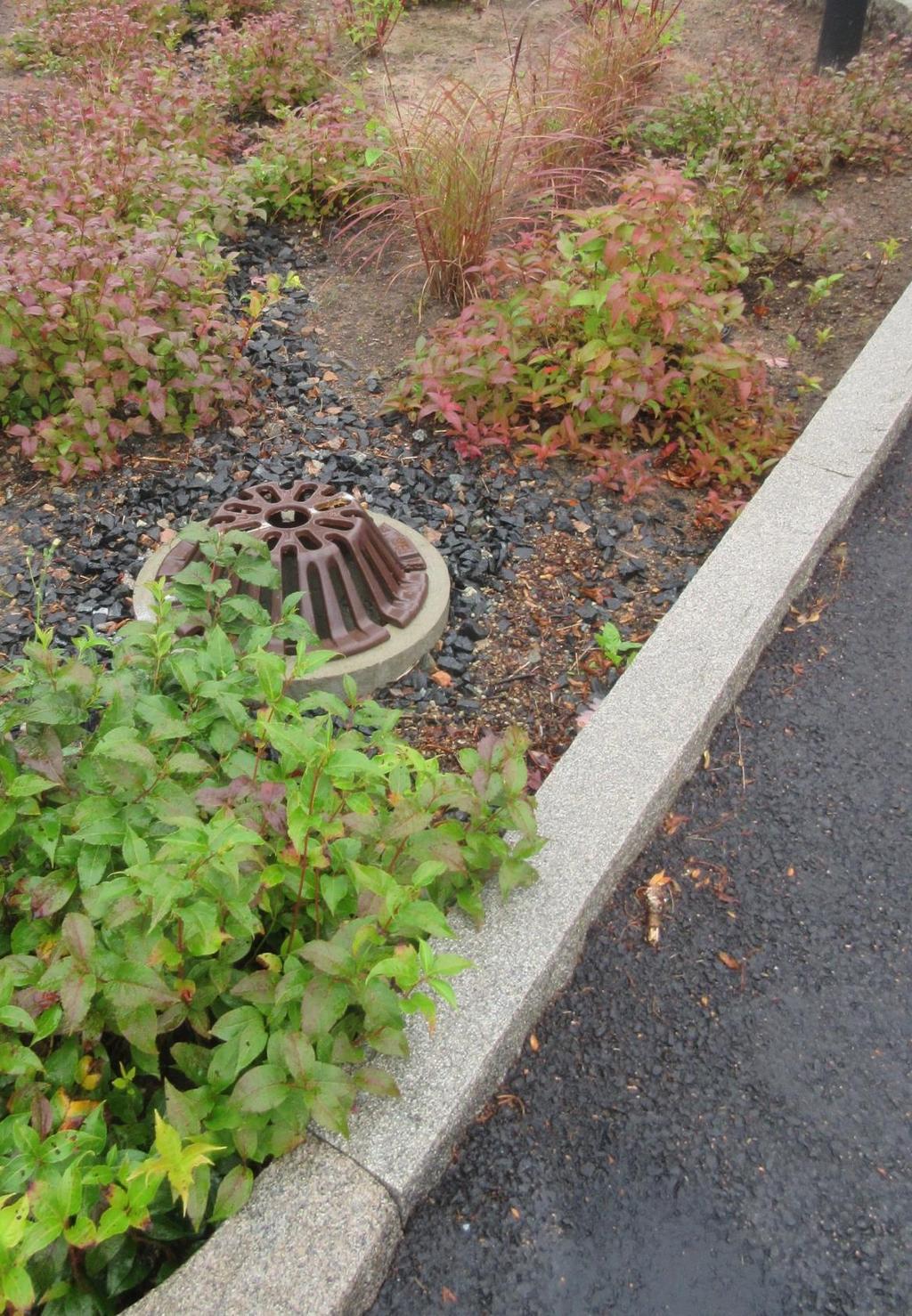

7 Fördröjningskapacitet Varje bädd har en individuell kapacitet utifrån tillrinningen och mängden inkommande regnvolym (gatuytan är dränerad till bädden) Ca 1.5 m3 normal ca 5.5 m3 största raingardens volym Regn omhändertas på följande sätt: Ovan jord i vegetation och fyllnadsmaterial Grundlagret (grusbädd) Dräneringsledningarna för grundlagret direkt under vegetationen samt extra utrymme under gatuytrummet. Gula linjer indikerar underjordiska lagringsutrymmen

8 Planteringar 2 olika typer av vegetationskompositioner testades Freemanslönn + lägre vegetation Berlineral + lägre vegetation Främst torktåliga växter eftersom bäddarnas effektiva dränering dominerar mestadels ganska torra förhållanden Vegetationen planterades under höst 2015 Intensivt bevattningsregim under etableringen: veckovis under sommaren 2016, varannan vecka under sommaren 2017 Bevattning upphör 2018 Val av vegetation och substrat i bäddarna gjordes av Movium forskare

9 3 olika substrater testades för vegetationskompositionerna Biokol Gröngödsel A-jord Yppig vegetation i typ 1 och 2, Mer sparsamt/glesare i typ 3

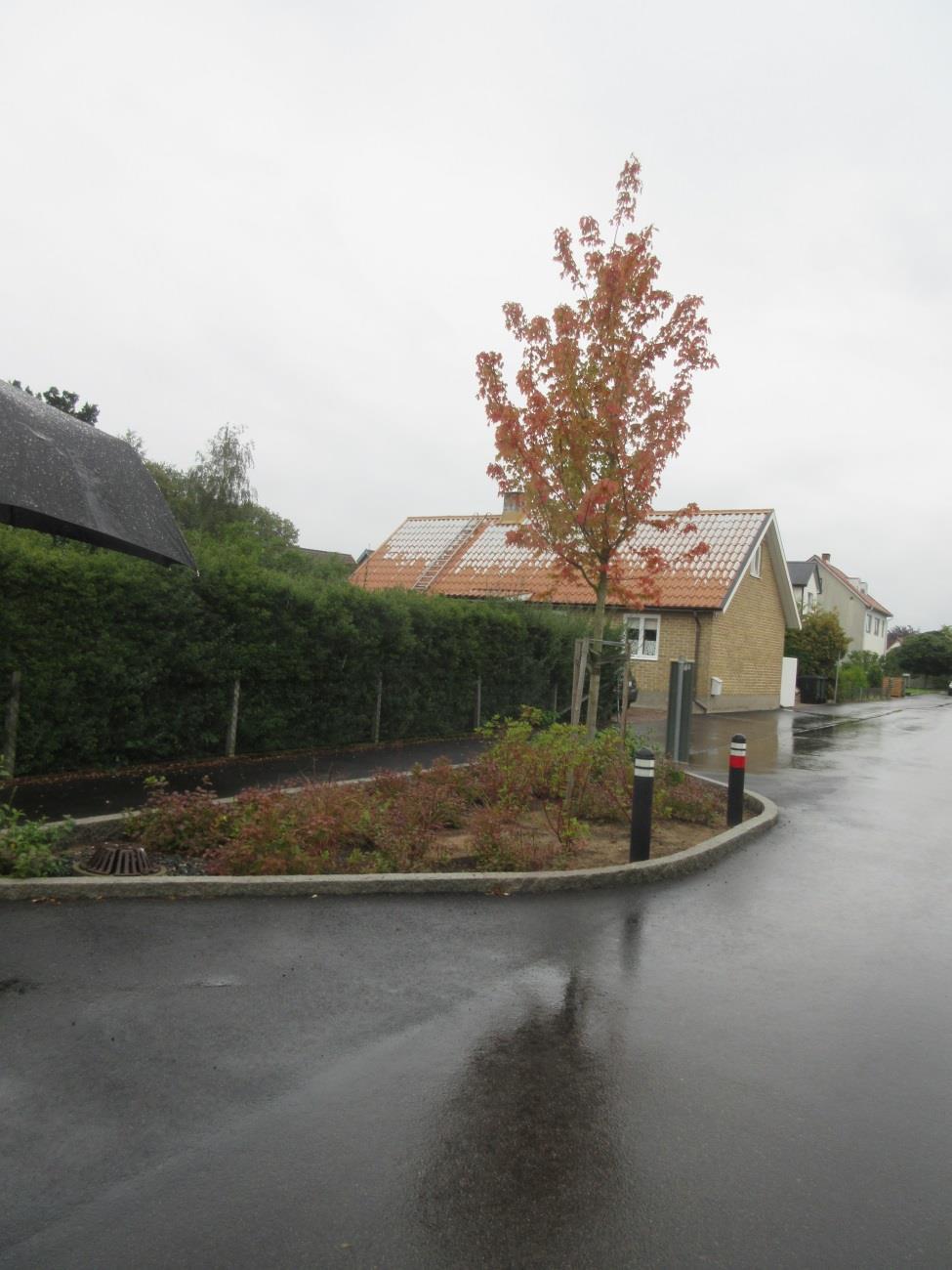

10 Typ 1 vegetation

11 Typ 2 vegetation
