1 AFS 2016:3 ELEKTROMAGNETISKA FÄLT Vad behöver vi göra? AFS 2016:3 Vilka branscher är intressanta Mätförfarandet Vad gör vi nu? 1

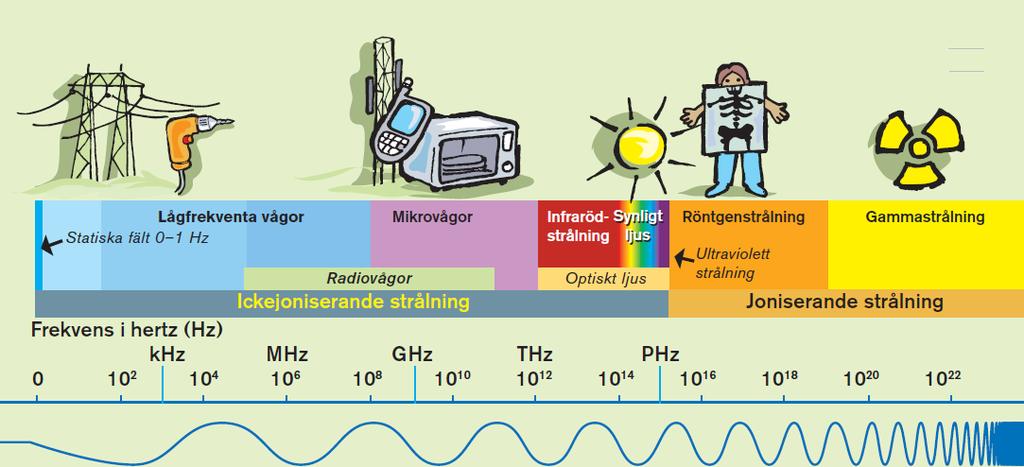

2 Källa SNRV AFS 2016:3 2

3 Induced electric field [V/m,peak] Ska skydda arbetstagarna mot hälso- och säkerhetsrisker som uppstår vid exponering för elektromagnetiska fält Baseras på vetenskapligt etablerade akuta (omedelbara) effekter. Inkluderar inte eventuellt långsiktiga effekter. Inkluderar hälsoeffekter som termisk uppvärmning, stimulering av nerv eller muskelvävnad sensoriska effekter som magnetofosfener, yrsel, svindel indirekta effekter som interferens med medicinska implantat och projektilrisk LÅGFREKVENTA FÄLT vertigo phosphenes PNS 10 2 PNS CNS Frequency [Hz] 3

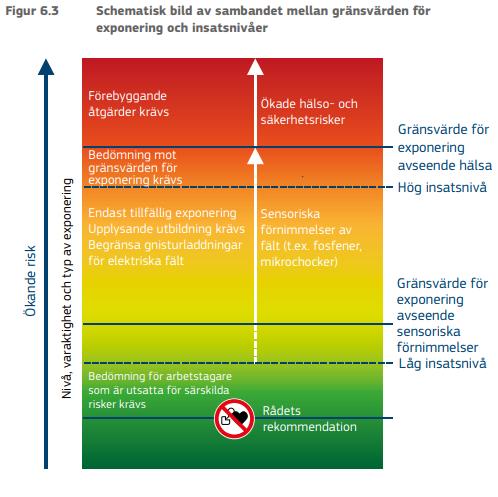

4 RADIOFREKVENTA FÄLT W/kg ELV: Gränsvärden AL: Insatsvärden 4

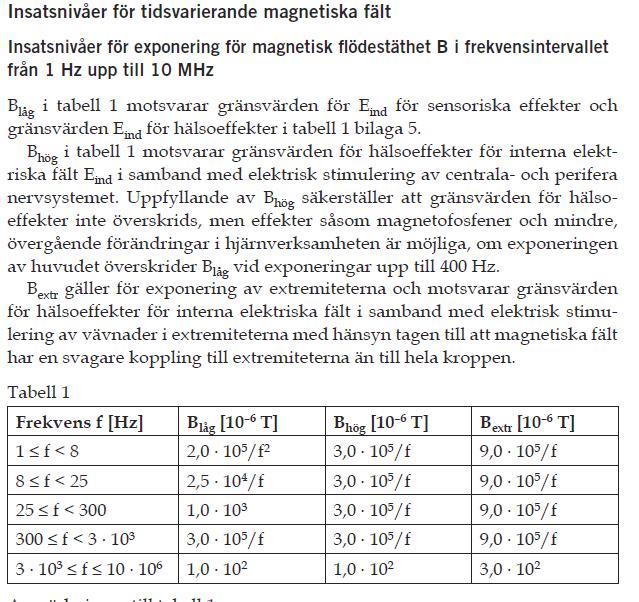

5 EXEMPEL FRÅN AFS 2016:3 5

6 VILKA BRANSCHER ÄR INTRESSANTA STATISKA MAGNETFÄLT Elektrolys (industriell) Magnetpulverprovning Magnetiserare/avmagnetiserare (industriell) 6

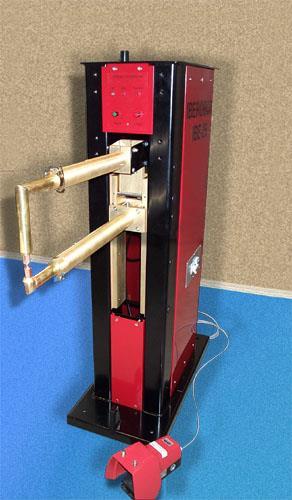

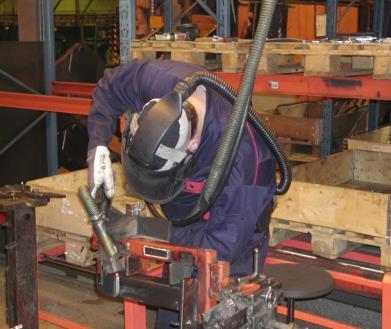

7 LÅGFREKVENTA MAGNETFÄLT ELKRÄVANDE INDUSTRI Punktsvetsning Induktionsmältning Elsvetsning ÅTGÄRDER Avstånd från källan o Häng inte svetskabeln över axeln o Fjärrmanövrering Skärma magnetfält är svårt och dyrt o Omplaceringar/ omdisponering 7

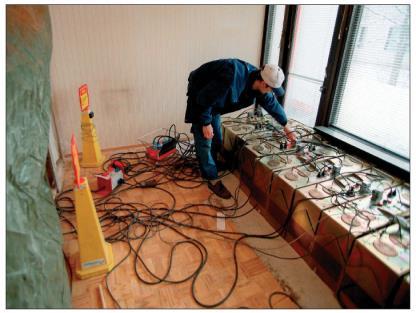

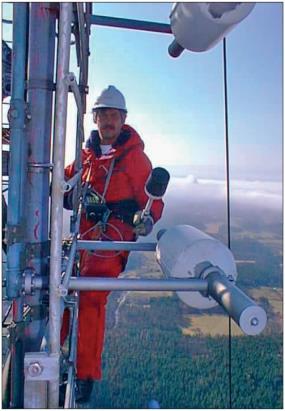

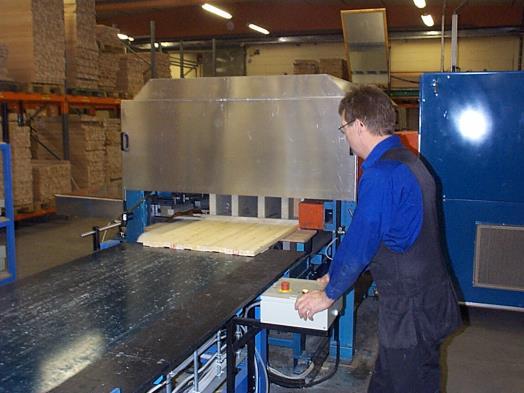

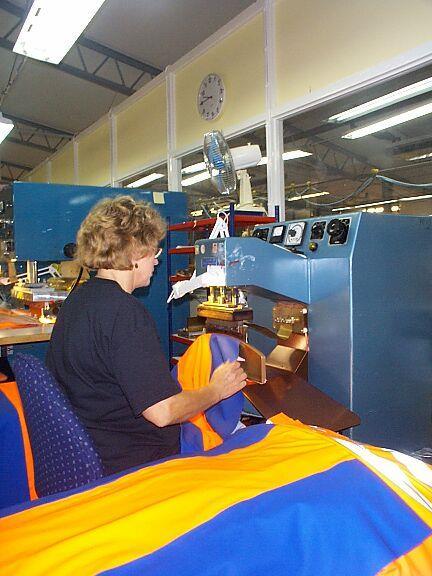

8 RADIOFREKVENTA FÄLT Trälimtorkning (13,56 MHz) säkerhetsavstånd ~1 m Plastsvetsning (27,12 MHz) säkerhetsavstånd ~0-1 m Mikrovågstorkning (2,45 GHz) säkerhetsavstånd 5-10 m Mastarbete (TV radiosändare) ~ MHz 8

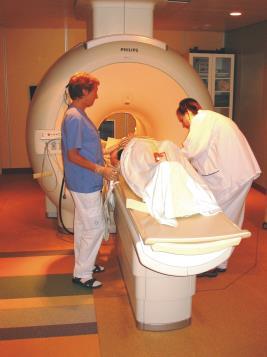

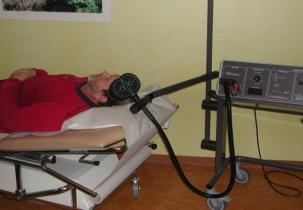

9 ÅTGÄRDER RADIOFREKVENTA FÄLT Skärmning (dra åt skruvar och laga hål!) Fjärrstyrning Operatören ska vara ojordad Utbildning MEDICINSKA TILLÄMPNINGAR Magentresonanstomografi (undantas med villkor) Transkraniell magnetisk stimulering (ca 0,5 m säkerhetsavstånd) Kirurgisk diatermi (kroppskontakt med kabel) 9

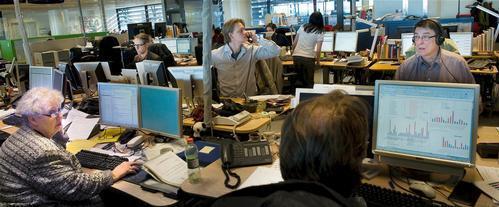

10 KONTORSMILJÖ Många källor men låg exponering MÄTFÖRFARANDET 10

11 ELV: Gränsvärden AL: Insatsvärden Amplitud (Ström, Magnetfält eller Elektriskt fält) l c (3x10 8 m/s) tid Frekvens (f) = antal svängningar per sekund (Hz) = c / l A = A 0 sin(2pf t) t = tid (s) sin(2pf t) varierar mellan -1 och +1 A 0 sin(2pf t) varierar mellan +A 0 och -A 0 11

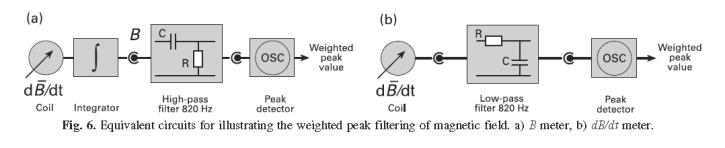

12 0,4 0,3 0,3 0,2 0,2 0,1 0,1 0, bredbandsvärde B n B 2 n B 2 1 B 2 2 B 2 3 B Bredbandsvärde 90 µt Frekvens B Hz µt , ,4 5 ms/div , ,7 Time weighted peak approach 12

13 MÄTNING AV RADIOFREKVENTA FÄLT Mätning av elektriskt och magnetiskt fält Inducerad ström i armar och ben Kontaktström VÄGLEDNINGAR Finns att ladda ned på Arbetsmiljöverkets hemsida/elektromagnetiska fält 13

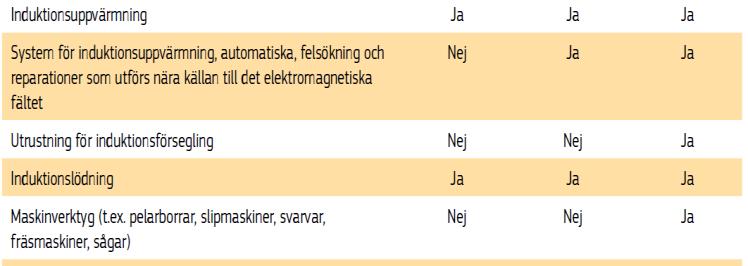

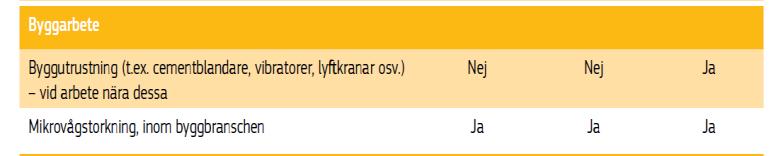

14 KRAV PÅ SÄRSKILD BEDÖMNING ARBETSTAGARE MED IMPLANTAT Förflyttas statiska magnetfält Störas Lågfrekventa magnetfält Värmas upp Radiofrekventa fält 14

15 GRAVIDA ARBETSTAGARE Svagt stöd i forskningen att lågfrekventa magnetfält innebär särskild risk för gravida Temperaturökning kan ge färre antal spermier och möjligen öka risk för missfall Motsvarar rekommenderade referensvärden för allmänheten från Strålsäkerhetsmyndigheten HUR SKA VI GÅ VIDARE? 15

16 BEDÖMNING AV ARBETSPLATSER Behövs en mätning?/prioritera var mätningar bör ske Mätkunskap (Hur mäter man i olika situationer?) Tillgång till mätinstrument (lämpliga instrument är fortfarande dyra) 16

17 GRÄNSVÄRDEN FÖR HÄLSOEFFEKTER Värden för exponering över vilka arbetstagare kan utsättas för negativa hälsoeffekter, såsom termisk uppvärmning eller stimulering av nerv-eller muskelvävnad. GRÄNSVÄRDEN FÖR SENSORISKA EFFEKTER Värden för exponering över vilka arbetstagare kan sättas för övergående störningar i sensoriska förnimmelser och smärre förändringar i hjärnans funktioner, t.ex. magnetofosfener, yrsel, svindel, tillfällig irritation. 17

18 INDIREKTA EFFEKTER Effekter som orsakas av att ett ämne eller föremål befinner sig i ett elektromagnetiskt fält, vilket kan orsaka en hälso- eller säkerhetsrisk, såsom: 1. Interferens med medicinsk elektronisk utrustning och anordning, inklusive pacemakrar och andra implantat eller medicinska enheter som bärs på kroppen. 2. Projektilrisk på grund av lösa ferromagnetiska föremål i statiska magnetiska fält. 18
