1 EMF dream vs reality

2 Elektromagnetiska fält AFS 2016:3 Janez Marinko Arbetsmiljöverket

3 Presentation Kort om strålskyddsdirektiv 2013/59/Euratom Radon Kort om enkätundersökning FHVs kunskaper om AFS 2016:3 Direktiv 2013/35/EU -> Elektromagnetiska fält AFS 2016:3 Elektromagnetiska fält Teori, begrepp, Genomgång av AFS 2016:3 Exponeringsbedömning genom mätning

4 Elektromagnetiska fält

5 Intermediära fält Högfrekventa fält Lågfrekventa fält 50 Hz 100 khz 10 MHz 900 MHz 1800 MHz våglängd 6000 km 3000 m 30 m 33 cm 17 cm frekvens

6 STRÅLNING FÄLT Typ Frekvens [Hz] Våglängd [m] Kraftledning 50 Hz Induktionsvärmare 50 khz Plastsvetsmaskin 27 MHz 11 mer än några våglängder ett par våglängder en våglängd FM-radio 100 MHz 3 Mobiltelefon 900 MHz 2100 MHz 0,33 0,14 Wi-Fi 2,5 GHz 5 GHz 0,12 0,06 NÄRFÄLT Ljuskälla Hz FJÄRRFÄLT

7 Lågfrekventa fält Elektriskt fält Kvasistatisk approximation Magnetiskt fält j = s x E där j = ström s = konduktivitet E = inducerat fält

8 Högfrekventa fält VÄRME SAR s E i2 r s = konduktivitet E i = inducerat fält r = densitet

9 Emission, exponering, påverkan, effekt Exponering Effekt Emission Påverkan

10 Skilj på emission och exponering Emissionen av EMF beror på Märkdata Effekt, ström, spänning, frekvens, varvtal, vågform, pulsform, Standarder anger ofta emissionsdata Förutsätter att utrustning används på avsett sätt Exponering för EMF beror på Omgivning Avstånd Geometri Elektriska egenskaper (jord, skärm, ) Märkdata Handhavande

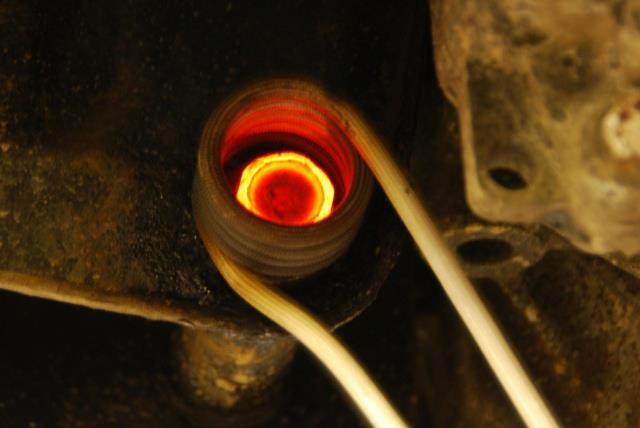

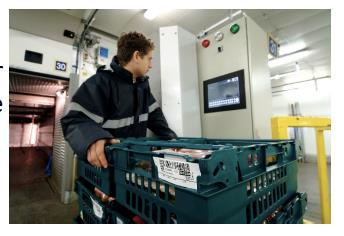

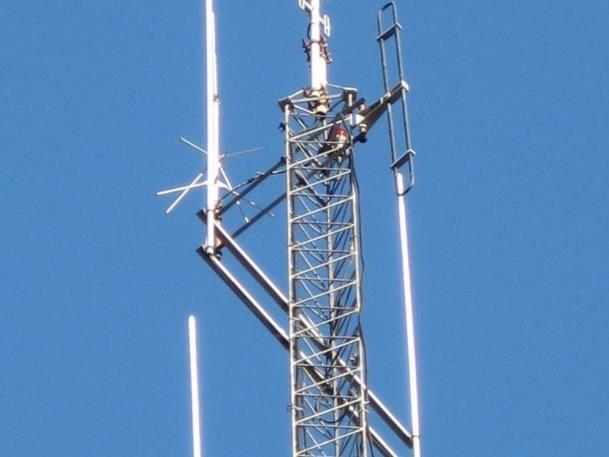

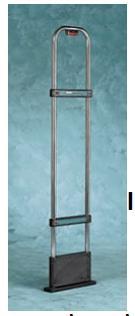

11 INSATSNIVÅER GRÄNSVÄRDEN Stora elektriska maskiner, transformatorer Radar, TV/radiosändare Elektrolysanläggningar Elektriska smältugnar Induktionsugnar RF-diatermi, MRI-utrustning RF-uppvärmning, -svetsning, -torkning, -belysning Svetsutrustning Utrustning för spricksökning Avmagnetiseringsutrustning Basstationer Larmbågar, stöldskyddsutrustning Kontorsutrustning,trådlös överföring Handhållna verktyg, allmänna kommunikationsmedel EXPONERING

12 Exponering E [V/m] Inducerat fält E i [V/m] S [W/m 2 ] H [A/m] SAR [W/kg] B [T]

13 Påverkan Påverkan på CNS (sensorisk påverkan) Värmepåverkan Påverkan på PNS (hälsopåverkan) Implantat

14 Påverkan Inducerade elektriska fält E ind påverkar nervceller (CNS, PNS) PNS-tröskelvärde: 6-7 V/m CNS-tröskelvärde: ggr lägre än PNS Magnetiska fält vissa kemiska reaktioner magnetit

15 Lågfrekventa fält

16 Basen för gränsvärden för icke-termiska effekter BMAS 2009 ICNIRP /40/EC

17

18

19 Basen för gränsvärden för icke-termiska effekter BMAS 2009 ICNIRP /40/EC EMF IRM

20 STYRKA PÅ EMF Säkerhetsfaktor OBSERVERBAR EFFEKT 10 ggr GRÄNSVÄRDEN (yrke) REKOMMENDATION (allm) 5 ggr

21 Gränsvärden

22 Basen för gränsvärden för termiska effekter Förhindra negativa värmeeffekter microwave hearing Helkropp Beteendepåverkan, jmf feber SAR > 4 W/kg (0,4 W/kg) 4 W/kg@30 min ger 1 0 C höjning av kroppstemperatur Lokal Kataraktstudier SAR > 100 W/kg (10 W/kg) W/kg@2-3 h ger C i linsen

23 Gränsvärden för termiska effekter SAR (extremiteter) 20 W/kg SAR (huvud, bål) 10 W/kg SAR (helkropp) 0,4 W/kg S = 50 W/m 2 SA = 10 mj/kg 300 MHz 6 GHz 100 khz 10 MHz 1 GHZ 100 GHz 300 GHz

24

25 Koppling mellan gränsvärden och insatsnivåer (mätbara storheter) Induced field E in

26 Mätbara storheter Strålningstäthet S [W/m 2 ] Kontaktström i kontakt [A] Elektrisk fältstyrka E [V/m] Magnetisk flödestäthet B [T] Ström i extremiteter i inducerad [A]

27 E [V/m] Insatsnivåer elektriska fält (bilaga 5) E låg E hög frekvens [Hz]

28 B [mt] Insatsnivåer magnetiska fält (bilaga 6) B hög 1000 B låg B extr frekvens [Hz]

29 Gränsvärden och f=50 Hz Exponeringsgränsvärden EGV hälsoeffekter = 1.1 V/m (topp) EGV sensoriska effekter = 0.14 V/m (topp) Insatsnivå elektriskt fält E E låg = 10 kv/m E hög = 20 kv/m Insatsnivå magnetisk flödestäthet B B låg = 1 mt B hög = 6 mt B extr = 18 mt Insatsnivå kontaktström i kontakt = 1 ma

30 Insatsnivåer termiska effekter

31

32

33 AFS 2016:3 Elektromagnetiska fält

34

35 Ramdirektiv och särdirektiv Rådets direktiv 89/391/EEG av den 12 juni 1989 om åtgärder för att främja förbättringar av arbetstagarnas säkerhet och hälsa i arbetet Europaparlamentets och rådets direktiv 2013/35/EU av den 26 juni 2013 om minimikrav för arbetstagares hälsa och säkerhet vid exponering för risker som har samband med fysikaliska agens (elektromagnetiska fält) i arbetet (20:e särdirektivet enligt artikel 16.1 i direktiv 89/391/EEG) och om upphävande av direktiv 2004/40/EG. Gränsvärden och insatsnivåer bygger på ICNIRPs rekommendationer och bör beaktas i enlighet med ICNIRPs principer, om inte annat anges i direktivet.

36 EU-kommissionens vägledningar Icke-bindande va gledning fo r god praxis vid tilla mpningen av direktiv 2013/35/EU om elektromagnetiska fa lt, Va gledning fo r sma och medelstora fo retag, ISBN (tryck), ISBN (online), Icke-bindande va gledning till god praxis vid tilla mpningen av direktiv 2013/35/EU Elektromagnetiska fa lt, Volym 1: Praktisk va gledning, ISBN (PDF), Praktisk va gledning fo r god praxis vid tilla mpningen av direktiv 2013/35/EU Elektromagnetiska fa lt, Volym 2: Fallstudier, ISBN ,

37 2013/35/EU -> Elektromagnetiska fält (AFS 2016:3) Ordagrann transponering Undvika ett överträdelseförfarande En del oklarheter pga. transponering Säkerhetsrisk Praxis eller process Tillfälligt överskridande Behörig instans eller personer Hur ge undantag?

38 Föreskrifterna om elektromagnetiska fält AFS 2016:3 Överför direktiv 2013/35/EU Gränsvärden skyddar mot alla kända, omedelbara och övergående, direkta biofysiska effekter Insatsnivåer används för att enkelt visa att gränsvärden inte överskrids vidta skyddsåtgärder vidta förebyggande åtgärder Förebygger indirekta effekter Skydd för särskilt utsatta arbetstagare Insatsnivåer kan ge otillräckligt skydd

39 Undantag från/i AFS 2016:3 Försvarsmakten MRI Ja, om andra system ger samma skydd Gränsvärden får överskridas under vissa villkor Direktivet tillåter att medlemsländerna kan ge undantag från gränsvärden under vissa villkor Gränsvärden för sensoriska effekter får överskridas under vissa villkor (12 13 )

40 Direkta effekter Effekter i kroppen som direkt orsakas av vistelse i ett elektromagnetiskt fält, bland annat: 1. Termiska effekter, såsom uppvärmning av vävnad genom energiabsorption från elektromagnetiska falt i vävnaden. 2. Icke termiska effekter, såsom stimulering av muskler, nerver och sinnesorgan. Dessa effekter kan inverka negativt på de exponerade arbetstagarnas mentala och fysiska hälsa. Dessutom kan stimulering av sinnesorgan förorsaka övergående symtom, såsom svindel eller magnetofosfener. Dessa effekter kan skapa tillfällig irritation eller påverka kognitionen eller andra hjärn- eller muskelfunktioner och kan därmed påverka en arbetstagares förmåga att utföra sina arbetsuppgifter på ett säkert sätt (dvs. säkerhetsrisker). 3. Strömmar i extremiteter. Dessa effekter kan uppträda var för sig eller tillsammans.

41 Föreskrifternas omfattning direkta effekter Skydd mot alla kända, akuta och transienta, biofysikaliska effekter Ej långsiktiga! Akuta, transienta effekter Icke-termiska 0 Hz 10 MHz Påverkan på PNS (perifera nervsystemet) Nerv- och muskelstimulering Påverkan på CNS (centrala nervssystemet) Magnetofosfener, yrsel, illamående, beteendepåverkan Termiska 100 khz 300 GHz Negativ värmebelastning Helkropp, huvud, bål, extremiteter: (100 khz 6 GHz) Kropp: (6 300 GHz) Hörseleffekter Huvud: (0,3-6 GHz)

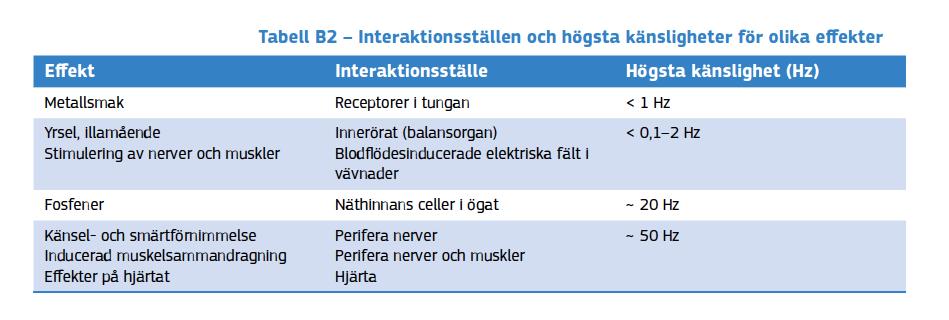

42 EMF och frekvens Effekter (exempel) Exempel på verksamhet och utrustning (exempel) Statiska magnetiska fält Sensoriska effekter: Elektrolys (DC) 0 1 HZ Lågfrekventa elektriska och magnetiska fält 1 10 MHz Illamående, yrsel, metallsmak Sensoriska effekter: Illamående, yrsel, metallsmak, magnetofosfener (ljusblixtar) Hälsoeffekter: Excitering av det perifera och centrala nervsystemet i form av stickningar, muskelpåverkan, hjärtarytmi, kontaktströmmar Indirekta effekter: Interferens med passiva och aktiva implantat Magnet (MRT) Ljusbågssvetsning (DC) Elektrolys (rippel) Generering och överföring av elektricitet Båg och motståndssvetsning Ljusbågssvetsning (AC) Ljusbågsugnar Induktionsugnar Handhållna induktionsvärmare AM/FM radio Handhållna elektriska maskiner Elektriska bilar, tåg Gradientfält (MRT)

43 Högfrekventa elektromagnetiska fält 100 khz 300 GHz Sensoriska effekter: Hörseleffekter i form av klickar eller surrande ljud vid pulsad mikrovågsstrålning Hälsoeffekter: Värmepåverkan av hela kroppen eller lokal uppvärmning t ex anklar, vrister Brännskador eller stötar vid kontakt med uppladdade föremål Indirekta effekter: Påverkan på passiva och aktiva implantat, antändning av detonatorer Spolar (MRT) Radio och TV antenner Radar Diatermi Dielektrisk uppvärmning och smältning Mikrovågstorkning Stöld- och larmbågar Intermediära fält 100 khz 10 MHz Effekter som uppträder vid låg och högfrekventa fält kan uppträda samtidigt Diatermi TV- och radioutrustning Stöld och larmbågar

44 Effekter Termiska effekter Icke-termiska effekter Långtidseffekter Indirekta effekter Direkta effekter Uppvärmning Hud Kroppsdelar Inre organ Projektilrisk Halsband Kroppspiercing Granatsplitter Interferens Aktiva implantat Passiva implantat Medicinsk elektronik Antändning av brännbara, brandfarliga eller explosiva varor genom gnistbildning eller kontaktströmmar Sensoriska effekter Yrsel Illamående Metallsmak Magnetofosfener (ljusblixtar) Hörseleffekter (klickande, surrande) Hälsoeffekter Muskelpåverkan Stickningar i huden Hjärtarytmi Strömmar i extremiteter Kontaktström Inducerad ström

45 Särskilt utsatta arbetstagare Arbetstagare med aktiva inopererade medicinska enheter (AIMD) Pacemakrar, defibrillator (ICD), hörselimplantat, proteser i innerörat, med passiva inopererade medicinska enheter (PIMD) som innehåller metall Konstgjorda leder, plattor, skruvar, kirurgiska klämmor, åderbråcksklämmor, stent, med medicinska enheter som bärs på kroppen (BWMD) Insulinpump, hormoninfusionspump, samt gravida arbetstagare

46 Hej! Tack för din fråga. De gränsvärden som finns i AFS 2016:3 gäller för alla arbetstagare. Dessa gränsvärden bygger på en samlad bedömning av de risker som finns vid exponering för elektromagnetiska fält. Vad gäller speciellt gravida arbetstagare finns idag inte belägg för att yrkesmässig exponering innebär en risk för fostret. Det finns enstaka studier som pekar på en ökad risk för missfall, WHO skriver t.ex. I sin Monografi N 238"On the whole, epidemiological studies have not shown an association between adverse human reproductive outcomes and maternal or paternal exposure to ELF fields. There is some evidence for an increased risk of miscarriage associated with maternal magnetic field exposure, but this evidence is inadequate. Overall, the evidence for developmental and reproductive effects is inadequate." Då det inte är möjligt att helt avfärda en viss ökad risk för missfall, på gruppnivå, kan en åtgärd vara att, i syfte att minska oron hos den gravida, att sysselsätta den gravida med arbetsuppgifter som innebär en mindre exponering t.ex. i nivå med de värden som finns för allmänhetens exponering, se SSMs allmänna råd för allmänhetens exponering för elektromagnetiska fält.

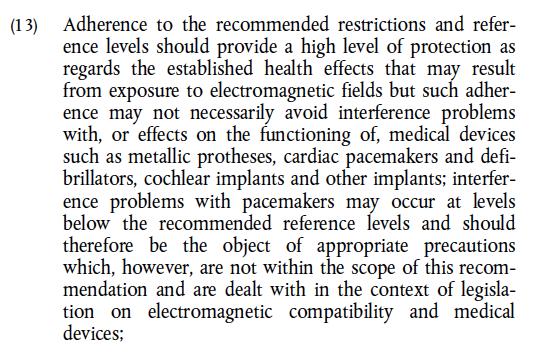

47 Bedömning av implantat - aktiva medicinska implantat (AIMD), passiva implantat (PIMD) och kroppsburna (BWMD) Implantat påverkas av yttre elektromagnetiska fält. Värme, dislokation, elektromagnetisk interferens (EMI) Riskbedömning bör göras från fall till fall! Exponering under Rådets rekommendation 1999/519/EC ej garanti för ingen risk Monopolära känsligare än bipolära

48

49

50 Relation mellan gränsvärden och insatsnivåer Gränsvärden Hälsoeffekter Får ej överskridas Sensoriska effekter Får överskridas under vissa förutsättningar Insatsnivåer Exponering under insatsnivåer -> ej exponering över gränsvärden! Exponering över insatsnivåer -> exponering över gränsvärden? i de alla flesta fall överskrids ej gränsvärden

51

52

53

54

55

56 Gränsvärden (1 10 MHz) (10 ) Gränsvärden Ges som inducerat fält Sensoriska effekter (1 400 Hz) CNS Magnetofosfener, yrsel, irritation Hälsoeffekter PNS nerv- och muskelstimulering Gränsvärden får inte överskridas (10 ) Undantag: MRI (allmänt undantag) (34 ) Gränsvärden för sensoriska effekter (11-12 ) tillfälligt vissa villkor uppfyllda Ansökan om undantag

57

58 Insatsnivåer (1 10 MHz) (11 ) Elektriska fält Låga insatsnivåer Inga gränsvärden överskrids Förhindrar störande gnisturladdningar Höga insatsnivåer Gränsvärden kan överskridas Åtgärder mot gnisturladdningar Magnetiska fält Låga insatsnivåer Härledda ur gränsvärden för sensoriska effekter Höga insatsnivåer Över gränsvärden för hälsoeffekter: Nej Gränsvärden för sensoriska effekter: Ja Extremiteter Gränsvärden för hälsoeffekter Gäller enbart ben, armar, händer

59 Riskbedömning, åtgärder och uppföljning (14 30 ) Alla risker för arbetstagare som uppstår pga. elektromagnetiska fält Risker pga. av exponering ska elimineras eller minskas Alla risker ska förebyggas för särskilt utsatta Alla risker pga. indirekta effekter Diskussion Individuella risker ska bedömas Passiva, aktiva implantat och kroppsburna enheter Gravida

60

61 Exponeringsbedömning (15 20 ) EU-kommissions vägledning Nationella normer, riktlinjer Exponeringsdatabaser Uppgifter från tillverkare, distributör Mätningar Beräkningar

62 Åtgärder Åtgärder Bedömning av exponering Bedömning av exponering Val av metod Insatsvärden NEJ Under skrids? NEJ Gränsvärden JA Bedömning klar JA Under skrids? NEJ

63 Undvika eller minska risker (22 28 ) Om insatsnivåer överskrids men inte gränsvärden och säkerhetsrisker kan uteslutas ska handlingsplan göras och genomföras för att förhindra att gränsvärden överskrids Riskanalys Riskidentifiering Riskuppskattning Riskbedömning Riskanalys Riskvärdering Riskhantering Riskbedömning Åtgärder Handlingsplan

64 Information och utbildning ( 31 ) Arbetsgivare ska säkerställa att de arbetstagare som som sannolikt kan komma att utsättas för risker på grund av elektromagnetiska fält på arbetsplatsen ges nödvändig information och utbildning Resultatet av riskbedömning Information om bl.a. effekter, risker, symptom, hälsoundersökning

65 Hälsoundersökning (33 ) Om exponering sker över gränsvärden Om oönskad eller oväntad hälsoeffekt rapporteras av arbetstagare Att diskutera Hur upptäcker man exponering över gränsvärden? Hur särskilja EMF-inducerad effekt från andra effekter i arbetet?

66 Källor till ELF

67 Källor till IMF
