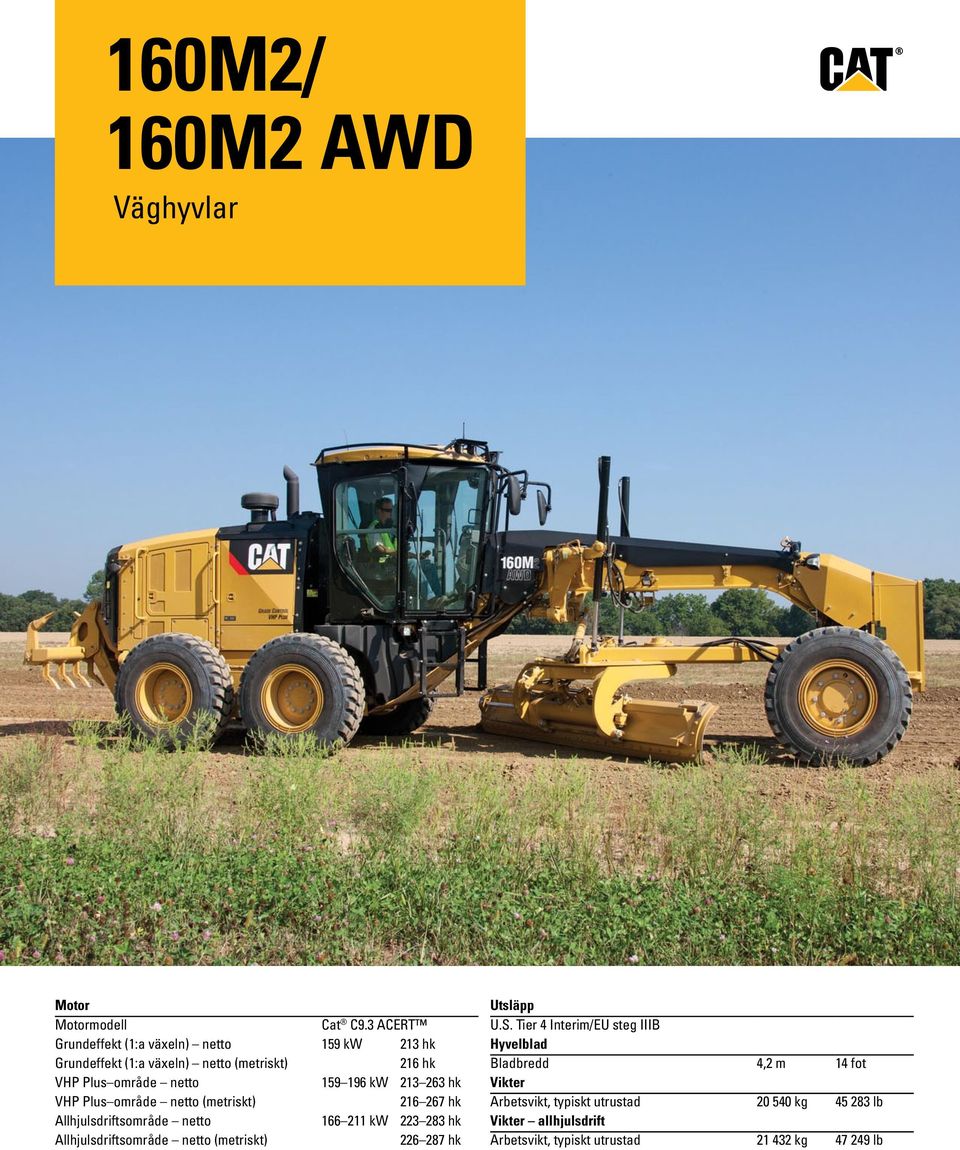

1 160M2/ 160M2 AWD Väghyvlar Motor Motormodell Cat C9.3 ACERT Grundeffekt (1:a växeln) netto 159 kw 213 hk Grundeffekt (1:a växeln) netto (metriskt) 216 hk VHP Plus område netto kw hk VHP Plus område netto (metriskt) hk Allhjulsdriftsområde netto kw hk Allhjulsdriftsområde netto (metriskt) hk Utsläpp U.S. Tier 4 Interim/EU steg IIIB Hyvelblad Bladbredd 4,2 m 14 fot Vikter Arbetsvikt, typiskt utrustad kg lb Vikter allhjulsdrift Arbetsvikt, typiskt utrustad kg lb

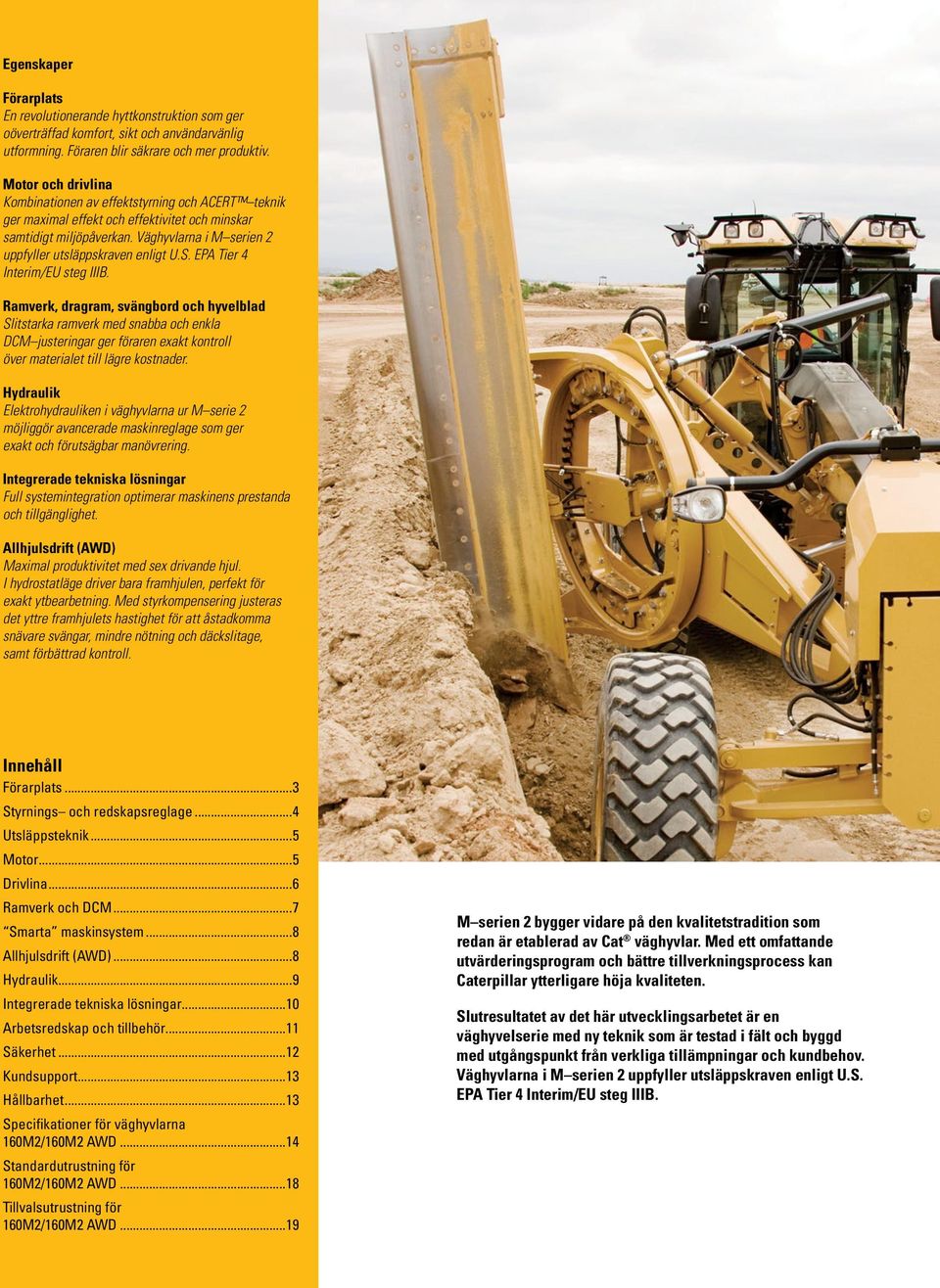

2 Egenskaper Förarplats En revolutionerande hyttkonstruktion som ger oöverträffad komfort, sikt och användarvänlig utformning. Föraren blir säkrare och mer produktiv. Motor och drivlina Kombinationen av effektstyrning och ACERT teknik ger maximal effekt och effektivitet och minskar samtidigt miljöpåverkan. Väghyvlarna i M serien 2 uppfyller utsläppskraven enligt U.S. EPA Tier 4 Interim/EU steg IIIB. Ramverk, dragram, svängbord och hyvelblad Slitstarka ramverk med snabba och enkla DCM justeringar ger föraren exakt kontroll över materialet till lägre kostnader. Hydraulik Elektrohydrauliken i väghyvlarna ur M serie 2 möjliggör avancerade maskinreglage som ger exakt och förutsägbar manövrering. Integrerade tekniska lösningar Full systemintegration optimerar maskinens prestanda och tillgänglighet. Allhjulsdrift (AWD) Maximal produktivitet med sex drivande hjul. I hydrostatläge driver bara framhjulen, perfekt för exakt ytbearbetning. Med styrkompensering justeras det yttre framhjulets hastighet för att åstadkomma snävare svängar, mindre nötning och däckslitage, samt förbättrad kontroll. Innehåll Förarplats...3 Styrnings och redskapsreglage...4 Utsläppsteknik...5 Motor...5 Drivlina...6 Ramverk och DCM...7 Smarta maskinsystem...8 Allhjulsdrift (AWD)...8 Hydraulik...9 Integrerade tekniska lösningar...10 Arbetsredskap och tillbehör...11 Säkerhet...12 Kundsupport...13 Hållbarhet...13 Specifikationer för väghyvlarna 160M2/160M2 AWD...14 Standardutrustning för 160M2/160M2 AWD...18 Tillvalsutrustning för 160M2/160M2 AWD M serien 2 bygger vidare på den kvalitetstradition som redan är etablerad av Cat väghyvlar. Med ett omfattande utvärderingsprogram och bättre tillverkningsprocess kan Caterpillar ytterligare höja kvaliteten. Slutresultatet av det här utvecklingsarbetet är en väghyvelserie med ny teknik som är testad i fält och byggd med utgångspunkt från verkliga tillämpningar och kundbehov. Väghyvlarna i M serien 2 uppfyller utsläppskraven enligt U.S. EPA Tier 4 Interim/EU steg IIIB.

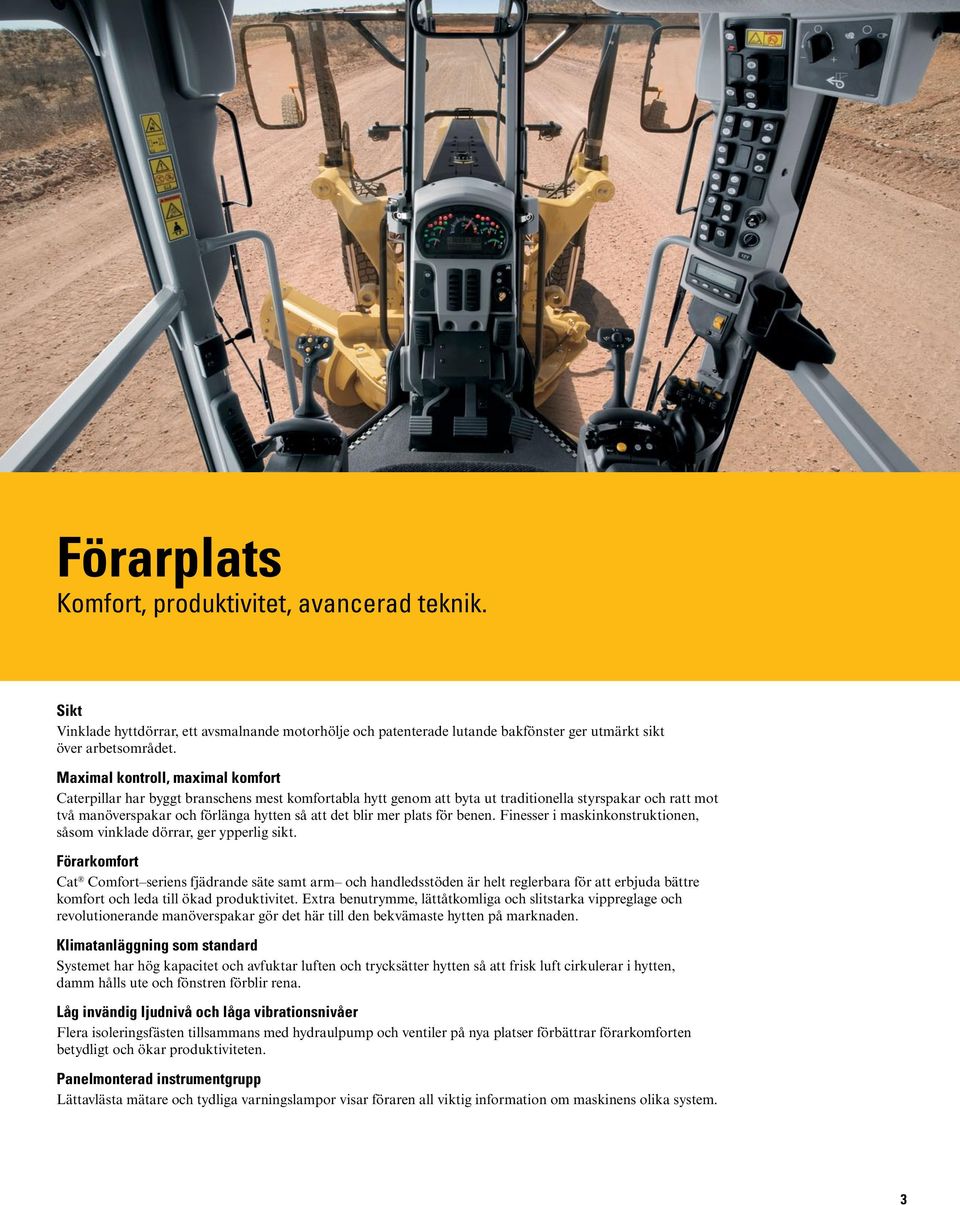

3 Förarplats Komfort, produktivitet, avancerad teknik. Sikt Vinklade hyttdörrar, ett avsmalnande motorhölje och patenterade lutande bakfönster ger utmärkt sikt över arbetsområdet. Maximal kontroll, maximal komfort Caterpillar har byggt branschens mest komfortabla hytt genom att byta ut traditionella styrspakar och ratt mot två manöverspakar och förlänga hytten så att det blir mer plats för benen. Finesser i maskinkonstruktionen, såsom vinklade dörrar, ger ypperlig sikt. Förarkomfort Cat Comfort seriens fjädrande säte samt arm och handledsstöden är helt reglerbara för att erbjuda bättre komfort och leda till ökad produktivitet. Extra benutrymme, lättåtkomliga och slitstarka vippreglage och revolutionerande manöverspakar gör det här till den bekvämaste hytten på marknaden. Klimatanläggning som standard Systemet har hög kapacitet och avfuktar luften och trycksätter hytten så att frisk luft cirkulerar i hytten, damm hålls ute och fönstren förblir rena. Låg invändig ljudnivå och låga vibrationsnivåer Flera isoleringsfästen tillsammans med hydraulpump och ventiler på nya platser förbättrar förarkomforten betydligt och ökar produktiviteten. Panelmonterad instrumentgrupp Lättavlästa mätare och tydliga varningslampor visar föraren all viktig information om maskinens olika system. 3

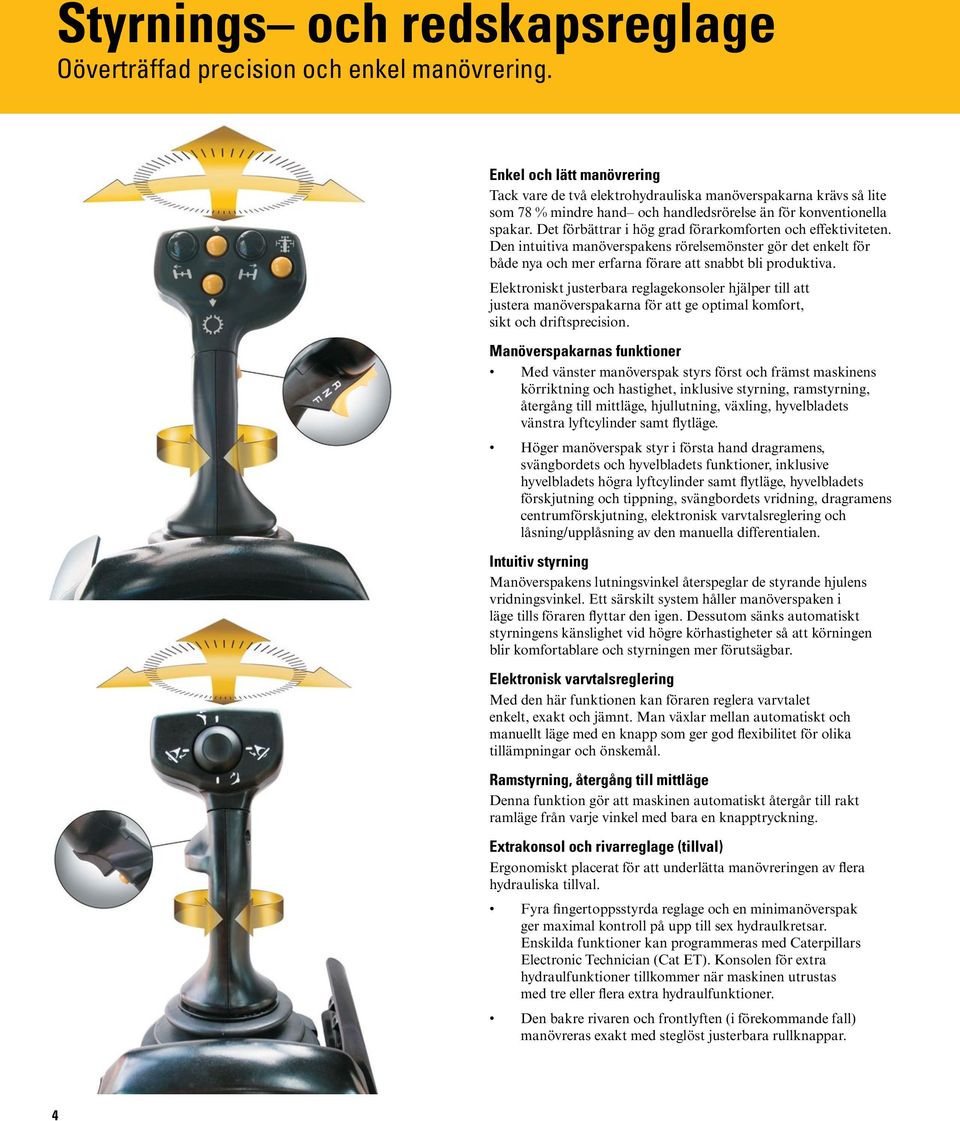

4 Styrnings och redskapsreglage Oöverträffad precision och enkel manövrering. Enkel och lätt manövrering Tack vare de två elektrohydrauliska manöverspakarna krävs så lite som 78 % mindre hand och handledsrörelse än för konventionella spakar. Det förbättrar i hög grad förarkomforten och effektiviteten. Den intuitiva manöverspakens rörelsemönster gör det enkelt för både nya och mer erfarna förare att snabbt bli produktiva. Elektroniskt justerbara reglagekonsoler hjälper till att justera manöverspakarna för att ge optimal komfort, sikt och driftsprecision. Manöverspakarnas funktioner Med vänster manöverspak styrs först och främst maskinens körriktning och hastighet, inklusive styrning, ramstyrning, återgång till mittläge, hjullutning, växling, hyvelbladets vänstra lyftcylinder samt flytläge. Höger manöverspak styr i första hand dragramens, svängbordets och hyvelbladets funktioner, inklusive hyvelbladets högra lyftcylinder samt flytläge, hyvelbladets förskjutning och tippning, svängbordets vridning, dragramens centrumförskjutning, elektronisk varvtalsreglering och låsning/upplåsning av den manuella differentialen. Intuitiv styrning Manöverspakens lutningsvinkel återspeglar de styrande hjulens vridningsvinkel. Ett särskilt system håller manöverspaken i läge tills föraren flyttar den igen. Dessutom sänks automatiskt styrningens känslighet vid högre körhastigheter så att körningen blir komfortablare och styrningen mer förutsägbar. Elektronisk varvtalsreglering Med den här funktionen kan föraren reglera varvtalet enkelt, exakt och jämnt. Man växlar mellan automatiskt och manuellt läge med en knapp som ger god flexibilitet för olika tillämpningar och önskemål. Ramstyrning, återgång till mittläge Denna funktion gör att maskinen automatiskt återgår till rakt ramläge från varje vinkel med bara en knapptryckning. Extrakonsol och rivarreglage (tillval) Ergonomiskt placerat för att underlätta manövreringen av flera hydrauliska tillval. Fyra fingertoppsstyrda reglage och en minimanöverspak ger maximal kontroll på upp till sex hydraulkretsar. Enskilda funktioner kan programmeras med Caterpillars Electronic Technician (Cat ET). Konsolen för extra hydraulfunktioner tillkommer när maskinen utrustas med tre eller flera extra hydraulfunktioner. Den bakre rivaren och frontlyften (i förekommande fall) manövreras exakt med steglöst justerbara rullknappar. 4

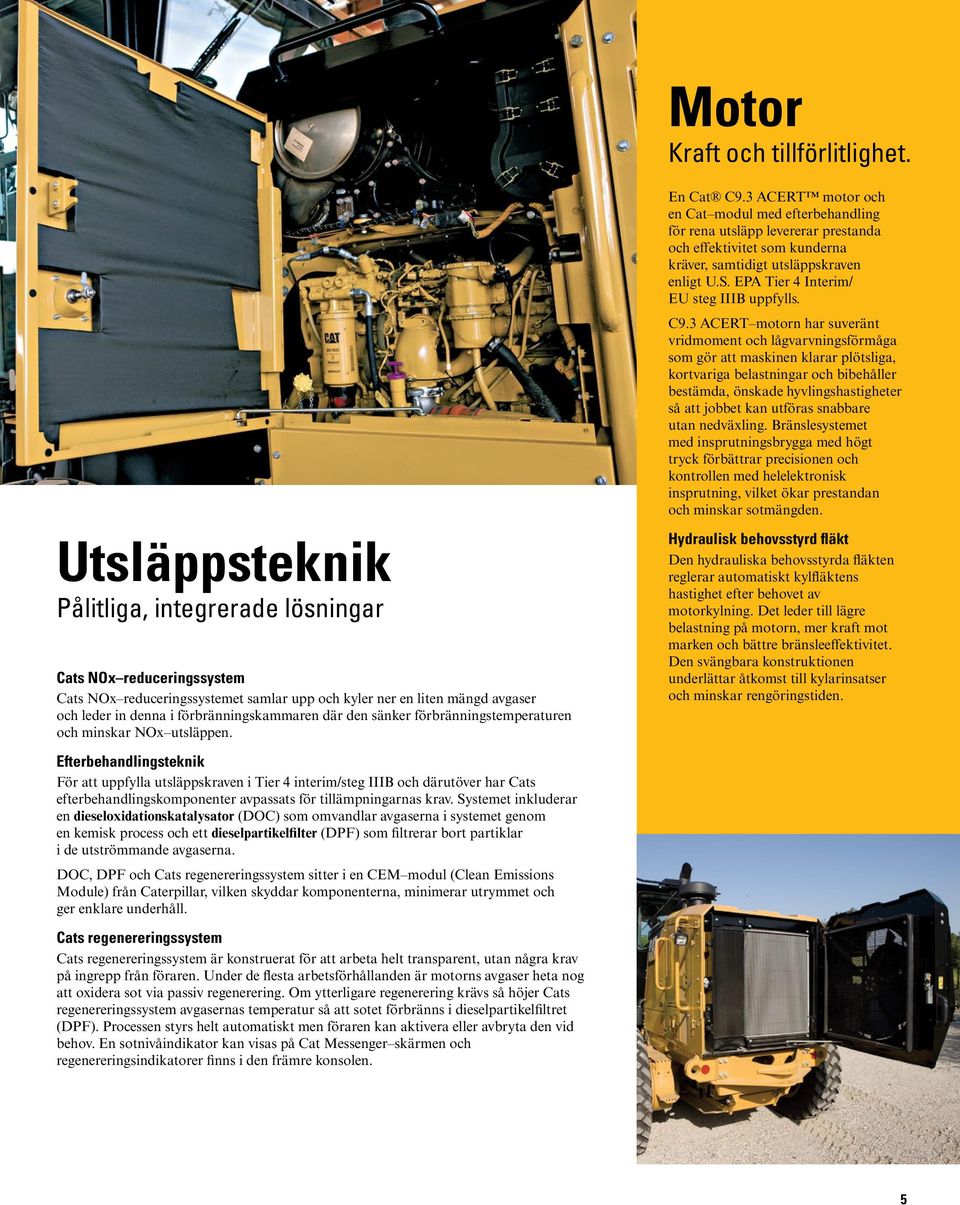

5 Motor Kraft och tillförlitlighet. En Cat C9.3 ACERT motor och en Cat modul med efterbehandling för rena utsläpp levererar prestanda och effektivitet som kunderna kräver, samtidigt utsläppskraven enligt U.S. EPA Tier 4 Interim/ EU steg IIIB uppfylls. C9.3 ACERT motorn har suveränt vridmoment och lågvarvningsförmåga som gör att maskinen klarar plötsliga, kortvariga belastningar och bibehåller bestämda, önskade hyvlingshastigheter så att jobbet kan utföras snabbare utan nedväxling. Bränslesystemet med insprutningsbrygga med högt tryck förbättrar precisionen och kontrollen med helelektronisk insprutning, vilket ökar prestandan och minskar sotmängden. Utsläppsteknik Pålitliga, integrerade lösningar Cats NOx reduceringssystem Cats NOx reduceringssystemet samlar upp och kyler ner en liten mängd avgaser och leder in denna i förbränningskammaren där den sänker förbränningstemperaturen och minskar NOx utsläppen. Hydraulisk behovsstyrd fläkt Den hydrauliska behovsstyrda fläkten reglerar automatiskt kylfläktens hastighet efter behovet av motorkylning. Det leder till lägre belastning på motorn, mer kraft mot marken och bättre bränsleeffektivitet. Den svängbara konstruktionen underlättar åtkomst till kylarinsatser och minskar rengöringstiden. Efterbehandlingsteknik För att uppfylla utsläppskraven i Tier 4 interim/steg IIIB och därutöver har Cats efterbehandlingskomponenter avpassats för tillämpningarnas krav. Systemet inkluderar en dieseloxidationskatalysator (DOC) som omvandlar avgaserna i systemet genom en kemisk process och ett dieselpartikelfilter (DPF) som filtrerar bort partiklar i de utströmmande avgaserna. DOC, DPF och Cats regenereringssystem sitter i en CEM modul (Clean Emissions Module) från Caterpillar, vilken skyddar komponenterna, minimerar utrymmet och ger enklare underhåll. Cats regenereringssystem Cats regenereringssystem är konstruerat för att arbeta helt transparent, utan några krav på ingrepp från föraren. Under de flesta arbetsförhållanden är motorns avgaser heta nog att oxidera sot via passiv regenerering. Om ytterligare regenerering krävs så höjer Cats regenereringssystem avgasernas temperatur så att sotet förbränns i dieselpartikelfiltret (DPF). Processen styrs helt automatiskt men föraren kan aktivera eller avbryta den vid behov. En sotnivåindikator kan visas på Cat Messenger skärmen och regenereringsindikatorer finns i den främre konsolen. 5

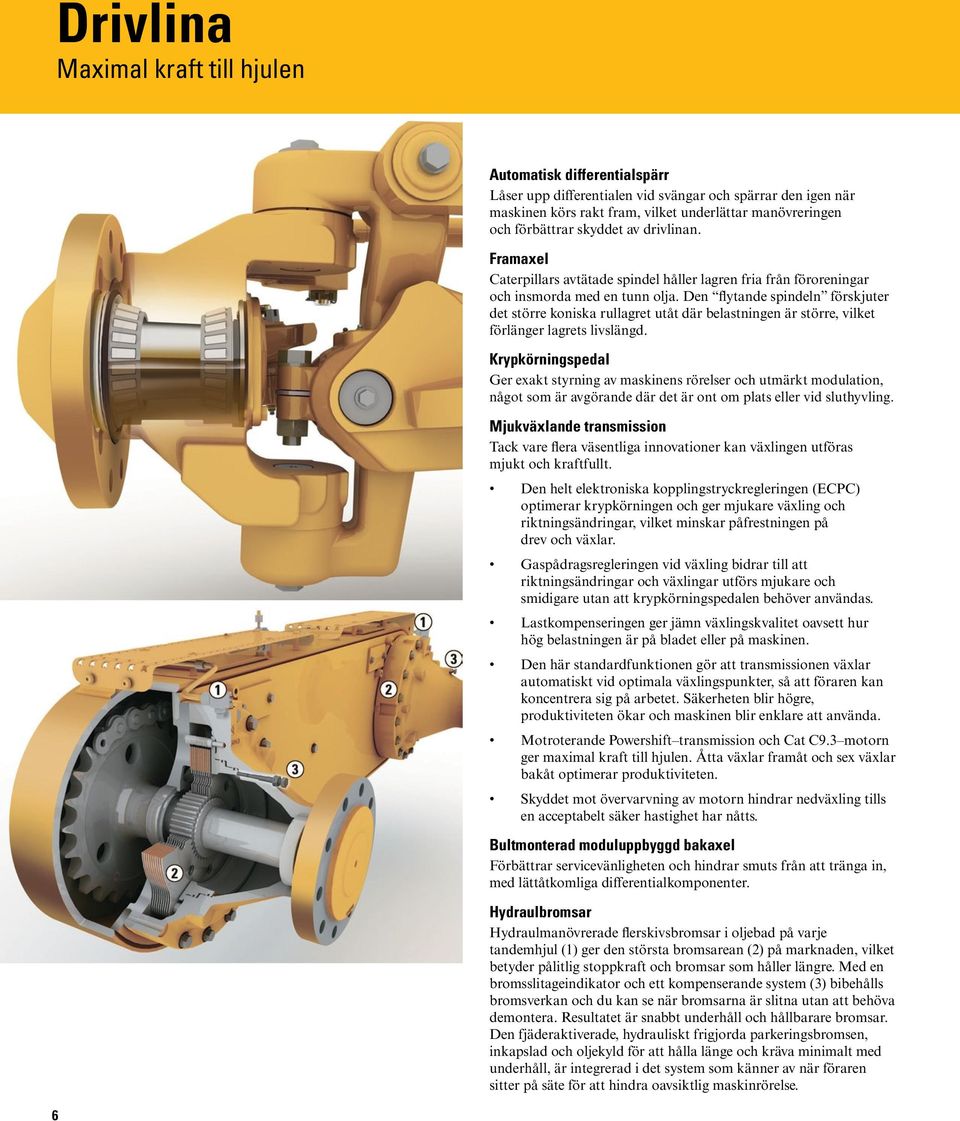

6 Drivlina Maximal kraft till hjulen Automatisk differentialspärr Låser upp differentialen vid svängar och spärrar den igen när maskinen körs rakt fram, vilket underlättar manövreringen och förbättrar skyddet av drivlinan. Framaxel Caterpillars avtätade spindel håller lagren fria från föroreningar och insmorda med en tunn olja. Den flytande spindeln förskjuter det större koniska rullagret utåt där belastningen är större, vilket förlänger lagrets livslängd. Krypkörningspedal Ger exakt styrning av maskinens rörelser och utmärkt modulation, något som är avgörande där det är ont om plats eller vid sluthyvling. Mjukväxlande transmission Tack vare flera väsentliga innovationer kan växlingen utföras mjukt och kraftfullt. Den helt elektroniska kopplingstryckregleringen (ECPC) optimerar krypkörningen och ger mjukare växling och riktningsändringar, vilket minskar påfrestningen på drev och växlar. Gaspådragsregleringen vid växling bidrar till att riktningsändringar och växlingar utförs mjukare och smidigare utan att krypkörningspedalen behöver användas. Lastkompenseringen ger jämn växlingskvalitet oavsett hur hög belastningen är på bladet eller på maskinen. Den här standardfunktionen gör att transmissionen växlar automatiskt vid optimala växlingspunkter, så att föraren kan koncentrera sig på arbetet. Säkerheten blir högre, produktiviteten ökar och maskinen blir enklare att använda. Motroterande Powershift transmission och Cat C9.3 motorn ger maximal kraft till hjulen. Åtta växlar framåt och sex växlar bakåt optimerar produktiviteten. Skyddet mot övervarvning av motorn hindrar nedväxling tills en acceptabelt säker hastighet har nåtts. Bultmonterad moduluppbyggd bakaxel Förbättrar servicevänligheten och hindrar smuts från att tränga in, med lättåtkomliga differentialkomponenter. Hydraulbromsar Hydraulmanövrerade flerskivsbromsar i oljebad på varje tandemhjul (1) ger den största bromsarean (2) på marknaden, vilket betyder pålitlig stoppkraft och bromsar som håller längre. Med en bromsslitageindikator och ett kompenserande system (3) bibehålls bromsverkan och du kan se när bromsarna är slitna utan att behöva demontera. Resultatet är snabbt underhåll och hållbarare bromsar. Den fjäderaktiverade, hydrauliskt frigjorda parkeringsbromsen, inkapslad och oljekyld för att hålla länge och kräva minimalt med underhåll, är integrerad i det system som känner av när föraren sitter på säte för att hindra oavsiktlig maskinrörelse. 6

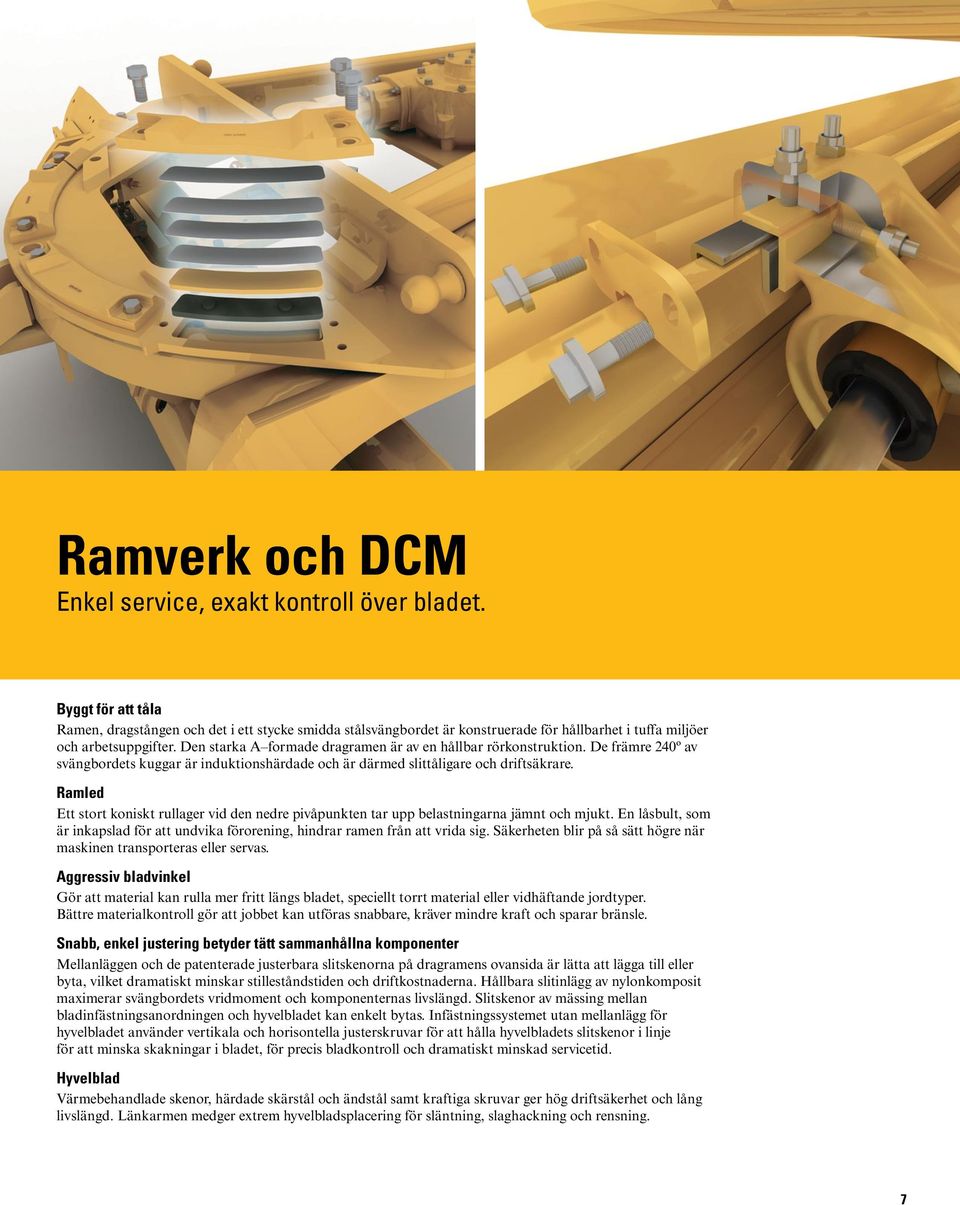

7 Ramverk och DCM Enkel service, exakt kontroll över bladet. Byggt för att tåla Ramen, dragstången och det i ett stycke smidda stålsvängbordet är konstruerade för hållbarhet i tuffa miljöer och arbetsuppgifter. Den starka A formade dragramen är av en hållbar rörkonstruktion. De främre 240º av svängbordets kuggar är induktionshärdade och är därmed slittåligare och driftsäkrare. Ramled Ett stort koniskt rullager vid den nedre pivåpunkten tar upp belastningarna jämnt och mjukt. En låsbult, som är inkapslad för att undvika förorening, hindrar ramen från att vrida sig. Säkerheten blir på så sätt högre när maskinen transporteras eller servas. Aggressiv bladvinkel Gör att material kan rulla mer fritt längs bladet, speciellt torrt material eller vidhäftande jordtyper. Bättre materialkontroll gör att jobbet kan utföras snabbare, kräver mindre kraft och sparar bränsle. Snabb, enkel justering betyder tätt sammanhållna komponenter Mellanläggen och de patenterade justerbara slitskenorna på dragramens ovansida är lätta att lägga till eller byta, vilket dramatiskt minskar stilleståndstiden och driftkostnaderna. Hållbara slitinlägg av nylonkomposit maximerar svängbordets vridmoment och komponenternas livslängd. Slitskenor av mässing mellan bladinfästningsanordningen och hyvelbladet kan enkelt bytas. Infästningssystemet utan mellanlägg för hyvelbladet använder vertikala och horisontella justerskruvar för att hålla hyvelbladets slitskenor i linje för att minska skakningar i bladet, för precis bladkontroll och dramatiskt minskad servicetid. Hyvelblad Värmebehandlade skenor, härdade skärstål och ändstål samt kraftiga skruvar ger hög driftsäkerhet och lång livslängd. Länkarmen medger extrem hyvelbladsplacering för släntning, slaghackning och rensning. 7

8 Allhjulsdrift (AWD) Smarta maskinsystem Avancerad diagnostik. Tack vare gemensamma nyckeldata mellan systemen optimeras maskinens prestanda och ökas servicevänligheten. Cat Messenger i kombination med full systemintegration förbättrar diagnostikmöjligheterna. Maskinsystemfel visas i klartext och som felkoder så att kritiska data snabbt kan analyseras. Electronic Technician (Cat ET) gör det enkelt för serviceteknikerna att lagra diagnostiska data och konfigurera maskinens parametrar via Cat datalänk. Förhöjt tomgångsvarv vid låg batterispänning höjer tomgångsvarvet när låg systemspänning registreras, vilket säkerställer tillräcklig systemspänning och förbättrar batteriets tillförlitlighet. Automatisk korrigering av motoreffekten skyddar motorn och efterbehandlingen genom att automatiskt sänka motorns utgående vridmoment och informera föraren om kritiska tillstånd upptäcks. Ökad mångsidighet Allhjulsdrift (AWD) Allhjulsdriften utnyttjar separata vänster och högerpumpar för exakt hydraulisk kontroll. De steglöst varierbara pumparna och motorerna maximerar vridmomentet i varje växel för att leverera marknadens högsta kraft till hjulen och därmed öka produktiviteten. Maximal nettoeffekt När allhjulsdriften är inkopplad ökar automatiskt svänghjulseffekten med ytterligare 45 kw (60 hk) jämfört med grundeffekten. Det minskar parasitbelastningen och maximerar nettoeffekten till hjulen. Hydrostatläge I detta läge, som är standard med allhjulsdrift, frikopplas transmissionen och levererar bara hydrauleffekt till framhjulen. Körhastigheten kan varieras steglöst mellan 0 och 8 km/h (0 5 mph) perfekt för precisionsarbete. Styrkompensering Cat styrkompensering möjliggör servosvängar genom att få ytterhjulet att snurra upp till 50 % snabbare än innerhjulet. Resultatet är förbättrad kontroll, mindre skador på ytor och en dramatisk minskning av svängradien vid dåliga markförhållanden. 8

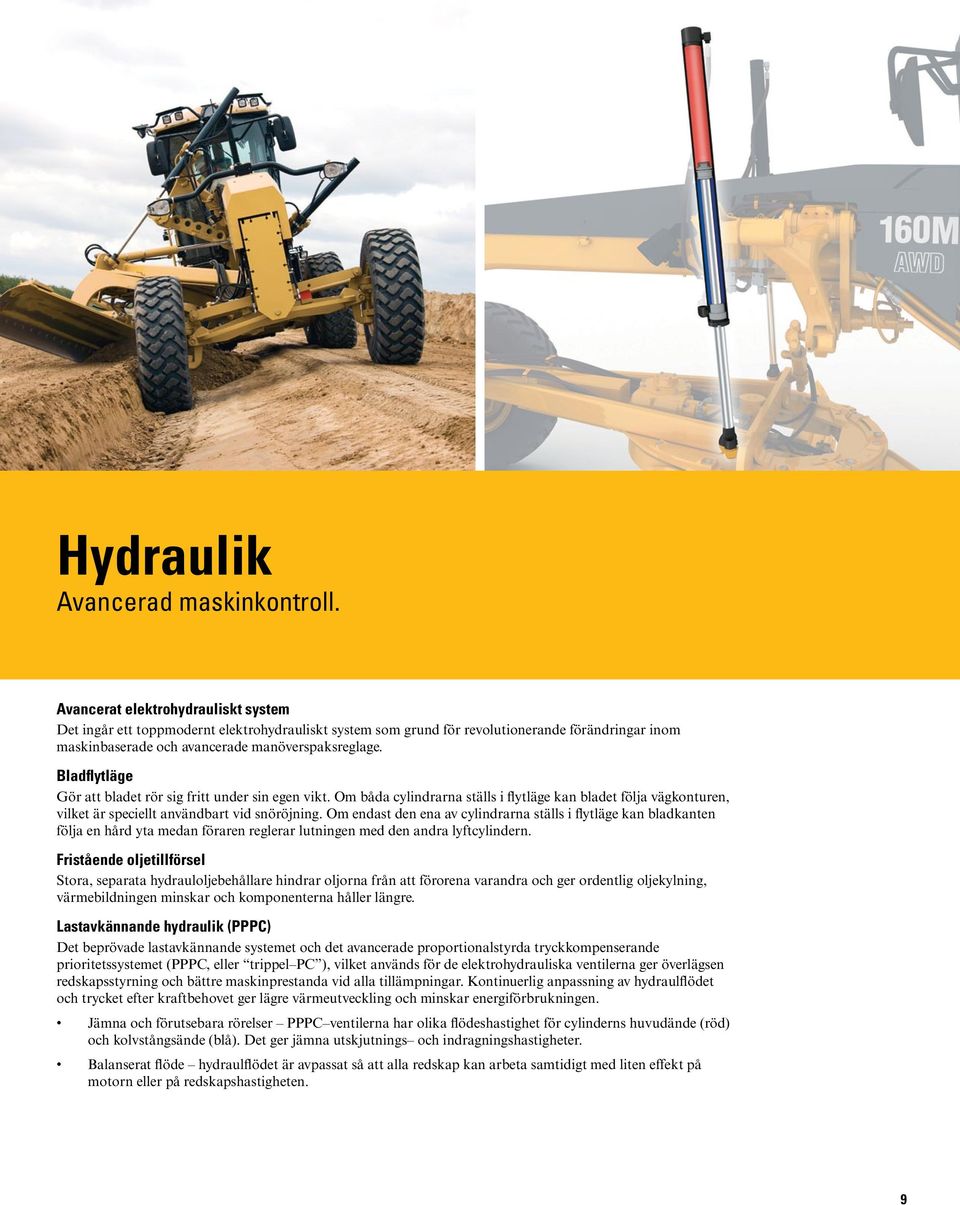

9 Hydraulik Avancerad maskinkontroll. Avancerat elektrohydrauliskt system Det ingår ett toppmodernt elektrohydrauliskt system som grund för revolutionerande förändringar inom maskinbaserade och avancerade manöverspaksreglage. Bladflytläge Gör att bladet rör sig fritt under sin egen vikt. Om båda cylindrarna ställs i flytläge kan bladet följa vägkonturen, vilket är speciellt användbart vid snöröjning. Om endast den ena av cylindrarna ställs i flytläge kan bladkanten följa en hård yta medan föraren reglerar lutningen med den andra lyftcylindern. Fristående oljetillförsel Stora, separata hydrauloljebehållare hindrar oljorna från att förorena varandra och ger ordentlig oljekylning, värmebildningen minskar och komponenterna håller längre. Lastavkännande hydraulik (PPPC) Det beprövade lastavkännande systemet och det avancerade proportionalstyrda tryckkompenserande prioritetssystemet (PPPC, eller trippel PC ), vilket används för de elektrohydrauliska ventilerna ger överlägsen redskapsstyrning och bättre maskinprestanda vid alla tillämpningar. Kontinuerlig anpassning av hydraulflödet och trycket efter kraftbehovet ger lägre värmeutveckling och minskar energiförbrukningen. Jämna och förutsebara rörelser PPPC ventilerna har olika flödeshastighet för cylinderns huvudände (röd) och kolvstångsände (blå). Det ger jämna utskjutnings och indragningshastigheter. Balanserat flöde hydraulflödet är avpassat så att alla redskap kan arbeta samtidigt med liten effekt på motorn eller på redskapshastigheten. 9

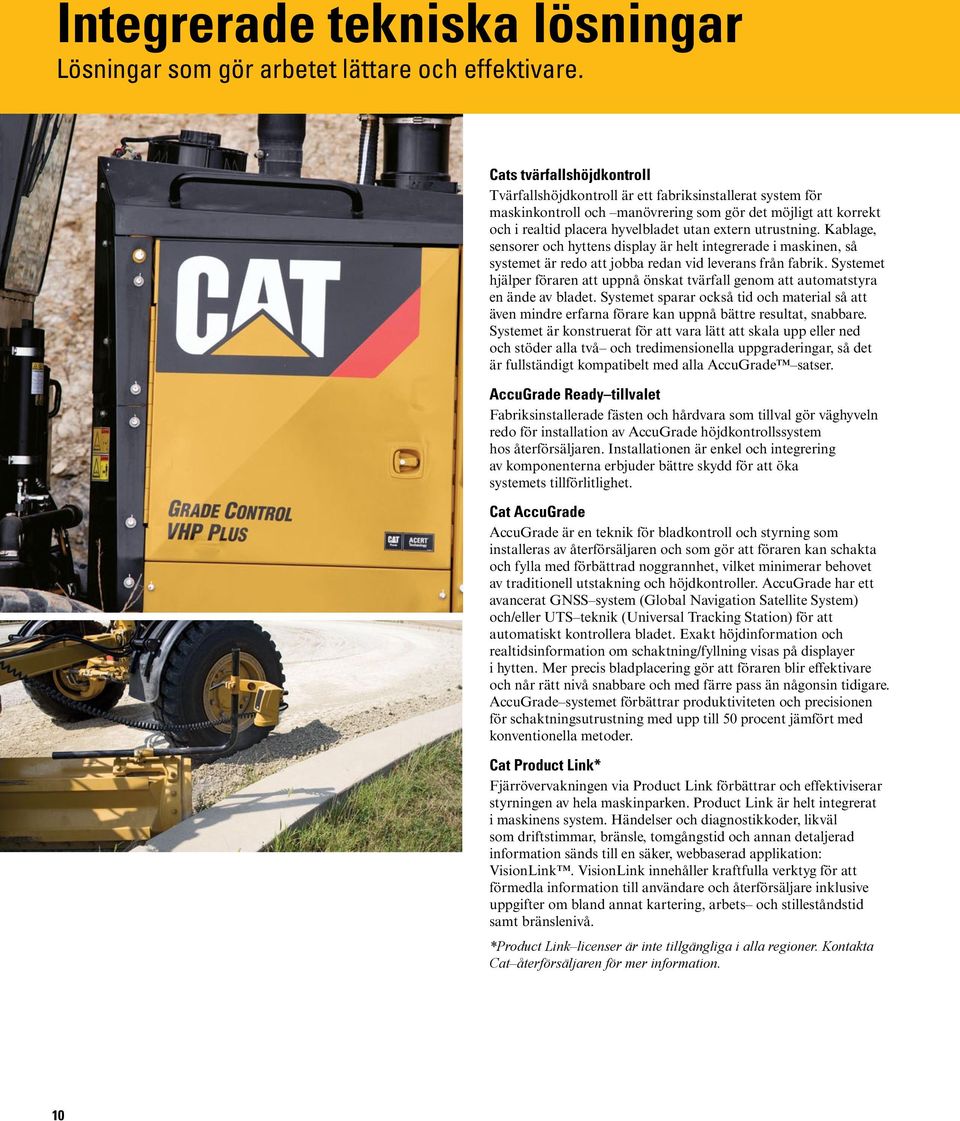

10 Integrerade tekniska lösningar Lösningar som gör arbetet lättare och effektivare. Cats tvärfallshöjdkontroll Tvärfallshöjdkontroll är ett fabriksinstallerat system för maskinkontroll och manövrering som gör det möjligt att korrekt och i realtid placera hyvelbladet utan extern utrustning. Kablage, sensorer och hyttens display är helt integrerade i maskinen, så systemet är redo att jobba redan vid leverans från fabrik. Systemet hjälper föraren att uppnå önskat tvärfall genom att automatstyra en ände av bladet. Systemet sparar också tid och material så att även mindre erfarna förare kan uppnå bättre resultat, snabbare. Systemet är konstruerat för att vara lätt att skala upp eller ned och stöder alla två och tredimensionella uppgraderingar, så det är fullständigt kompatibelt med alla AccuGrade satser. AccuGrade Ready tillvalet Fabriksinstallerade fästen och hårdvara som tillval gör väghyveln redo för installation av AccuGrade höjdkontrollssystem hos återförsäljaren. Installationen är enkel och integrering av komponenterna erbjuder bättre skydd för att öka systemets tillförlitlighet. Cat AccuGrade AccuGrade är en teknik för bladkontroll och styrning som installeras av återförsäljaren och som gör att föraren kan schakta och fylla med förbättrad noggrannhet, vilket minimerar behovet av traditionell utstakning och höjdkontroller. AccuGrade har ett avancerat GNSS system (Global Navigation Satellite System) och/eller UTS teknik (Universal Tracking Station) för att automatiskt kontrollera bladet. Exakt höjdinformation och realtidsinformation om schaktning/fyllning visas på displayer i hytten. Mer precis bladplacering gör att föraren blir effektivare och når rätt nivå snabbare och med färre pass än någonsin tidigare. AccuGrade systemet förbättrar produktiviteten och precisionen för schaktningsutrustning med upp till 50 procent jämfört med konventionella metoder. Cat Product Link* Fjärrövervakningen via Product Link förbättrar och effektiviserar styrningen av hela maskinparken. Product Link är helt integrerat i maskinens system. Händelser och diagnostikkoder, likväl som driftstimmar, bränsle, tomgångstid och annan detaljerad information sänds till en säker, webbaserad applikation: VisionLink. VisionLink innehåller kraftfulla verktyg för att förmedla information till användare och återförsäljare inklusive uppgifter om bland annat kartering, arbets och stilleståndstid samt bränslenivå. *Product Link licenser är inte tillgängliga i alla regioner. Kontakta Cat återförsäljaren för mer information. 10

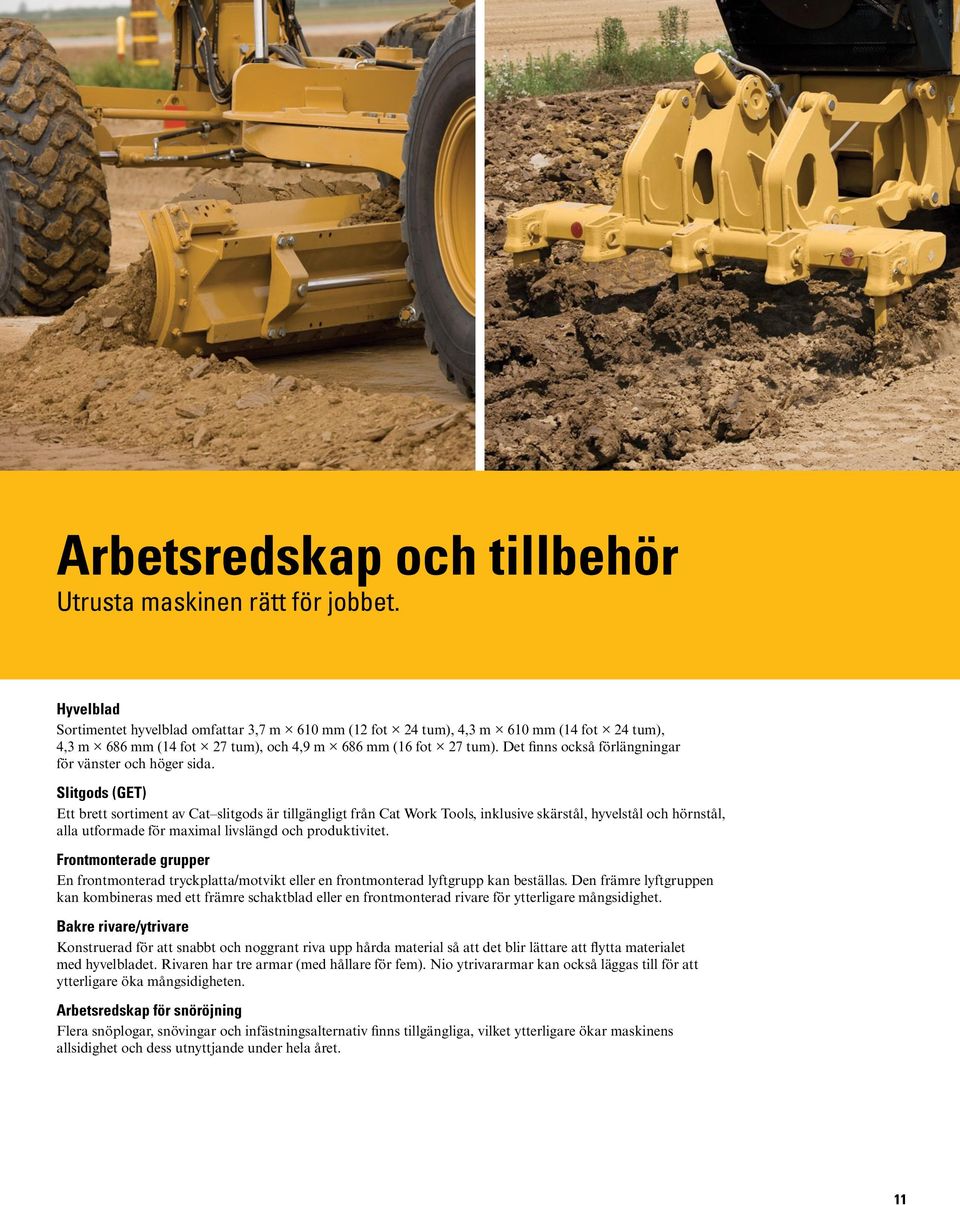

11 Arbetsredskap och tillbehör Utrusta maskinen rätt för jobbet. Hyvelblad Sortimentet hyvelblad omfattar 3,7 m 610 mm (12 fot 24 tum), 4,3 m 610 mm (14 fot 24 tum), 4,3 m 686 mm (14 fot 27 tum), och 4,9 m 686 mm (16 fot 27 tum). Det finns också förlängningar för vänster och höger sida. Slitgods (GET) Ett brett sortiment av Cat slitgods är tillgängligt från Cat Work Tools, inklusive skärstål, hyvelstål och hörnstål, alla utformade för maximal livslängd och produktivitet. Frontmonterade grupper En frontmonterad tryckplatta/motvikt eller en frontmonterad lyftgrupp kan beställas. Den främre lyftgruppen kan kombineras med ett främre schaktblad eller en frontmonterad rivare för ytterligare mångsidighet. Bakre rivare/ytrivare Konstruerad för att snabbt och noggrant riva upp hårda material så att det blir lättare att flytta materialet med hyvelbladet. Rivaren har tre armar (med hållare för fem). Nio ytrivararmar kan också läggas till för att ytterligare öka mångsidigheten. Arbetsredskap för snöröjning Flera snöplogar, snövingar och infästningsalternativ finns tillgängliga, vilket ytterligare ökar maskinens allsidighet och dess utnyttjande under hela året. 11

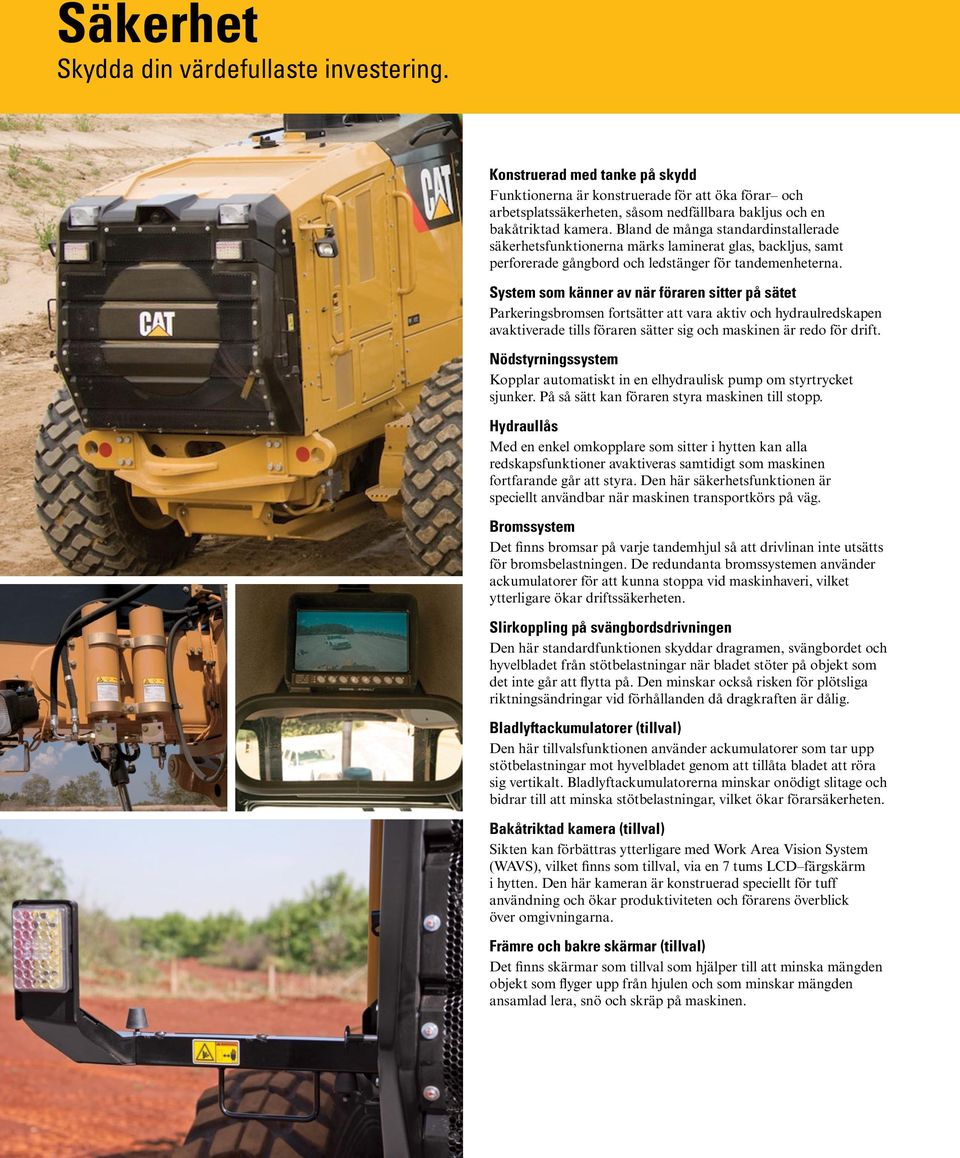

12 Säkerhet Skydda din värdefullaste investering. Konstruerad med tanke på skydd Funktionerna är konstruerade för att öka förar och arbetsplatssäkerheten, såsom nedfällbara bakljus och en bakåtriktad kamera. Bland de många standardinstallerade säkerhetsfunktionerna märks laminerat glas, backljus, samt perforerade gångbord och ledstänger för tandemenheterna. System som känner av när föraren sitter på sätet Parkeringsbromsen fortsätter att vara aktiv och hydraulredskapen avaktiverade tills föraren sätter sig och maskinen är redo för drift. Nödstyrningssystem Kopplar automatiskt in en elhydraulisk pump om styrtrycket sjunker. På så sätt kan föraren styra maskinen till stopp. Hydraullås Med en enkel omkopplare som sitter i hytten kan alla redskapsfunktioner avaktiveras samtidigt som maskinen fortfarande går att styra. Den här säkerhetsfunktionen är speciellt användbar när maskinen transportkörs på väg. Bromssystem Det finns bromsar på varje tandemhjul så att drivlinan inte utsätts för bromsbelastningen. De redundanta bromssystemen använder ackumulatorer för att kunna stoppa vid maskinhaveri, vilket ytterligare ökar driftssäkerheten. Slirkoppling på svängbordsdrivningen Den här standardfunktionen skyddar dragramen, svängbordet och hyvelbladet från stötbelastningar när bladet stöter på objekt som det inte går att flytta på. Den minskar också risken för plötsliga riktningsändringar vid förhållanden då dragkraften är dålig. Bladlyftackumulatorer (tillval) Den här tillvalsfunktionen använder ackumulatorer som tar upp stötbelastningar mot hyvelbladet genom att tillåta bladet att röra sig vertikalt. Bladlyftackumulatorerna minskar onödigt slitage och bidrar till att minska stötbelastningar, vilket ökar förarsäkerheten. Bakåtriktad kamera (tillval) Sikten kan förbättras ytterligare med Work Area Vision System (WAVS), vilket finns som tillval, via en 7 tums LCD färgskärm i hytten. Den här kameran är konstruerad speciellt för tuff användning och ökar produktiviteten och förarens överblick över omgivningarna. Främre och bakre skärmar (tillval) Det finns skärmar som tillval som hjälper till att minska mängden objekt som flyger upp från hjulen och som minskar mängden ansamlad lera, snö och skräp på maskinen. 12

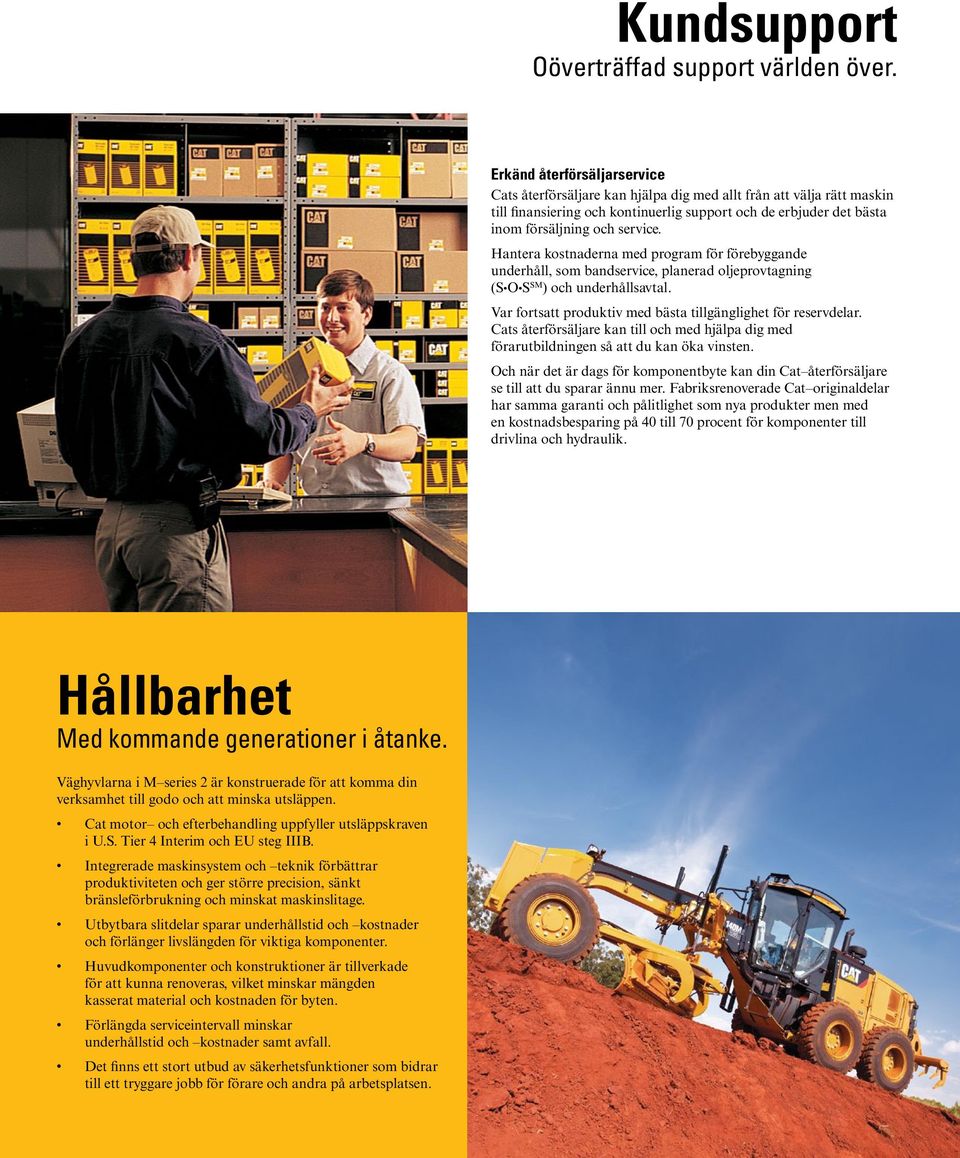

13 Kundsupport Oöverträffad support världen över. Erkänd återförsäljarservice Cats återförsäljare kan hjälpa dig med allt från att välja rätt maskin till finansiering och kontinuerlig support och de erbjuder det bästa inom försäljning och service. Hantera kostnaderna med program för förebyggande underhåll, som bandservice, planerad oljeprovtagning (S O S SM ) och underhållsavtal. Var fortsatt produktiv med bästa tillgänglighet för reservdelar. Cats återförsäljare kan till och med hjälpa dig med förarutbildningen så att du kan öka vinsten. Och när det är dags för komponentbyte kan din Cat återförsäljare se till att du sparar ännu mer. Fabriksrenoverade Cat originaldelar har samma garanti och pålitlighet som nya produkter men med en kostnadsbesparing på 40 till 70 procent för komponenter till drivlina och hydraulik. Hållbarhet Med kommande generationer i åtanke. Väghyvlarna i M series 2 är konstruerade för att komma din verksamhet till godo och att minska utsläppen. Cat motor och efterbehandling uppfyller utsläppskraven i U.S. Tier 4 Interim och EU steg IIIB. Integrerade maskinsystem och teknik förbättrar produktiviteten och ger större precision, sänkt bränsleförbrukning och minskat maskinslitage. Utbytbara slitdelar sparar underhållstid och kostnader och förlänger livslängden för viktiga komponenter. Huvudkomponenter och konstruktioner är tillverkade för att kunna renoveras, vilket minskar mängden kasserat material och kostnaden för byten. Förlängda serviceintervall minskar underhållstid och kostnader samt avfall. Det finns ett stort utbud av säkerhetsfunktioner som bidrar till ett tryggare jobb för förare och andra på arbetsplatsen. 13

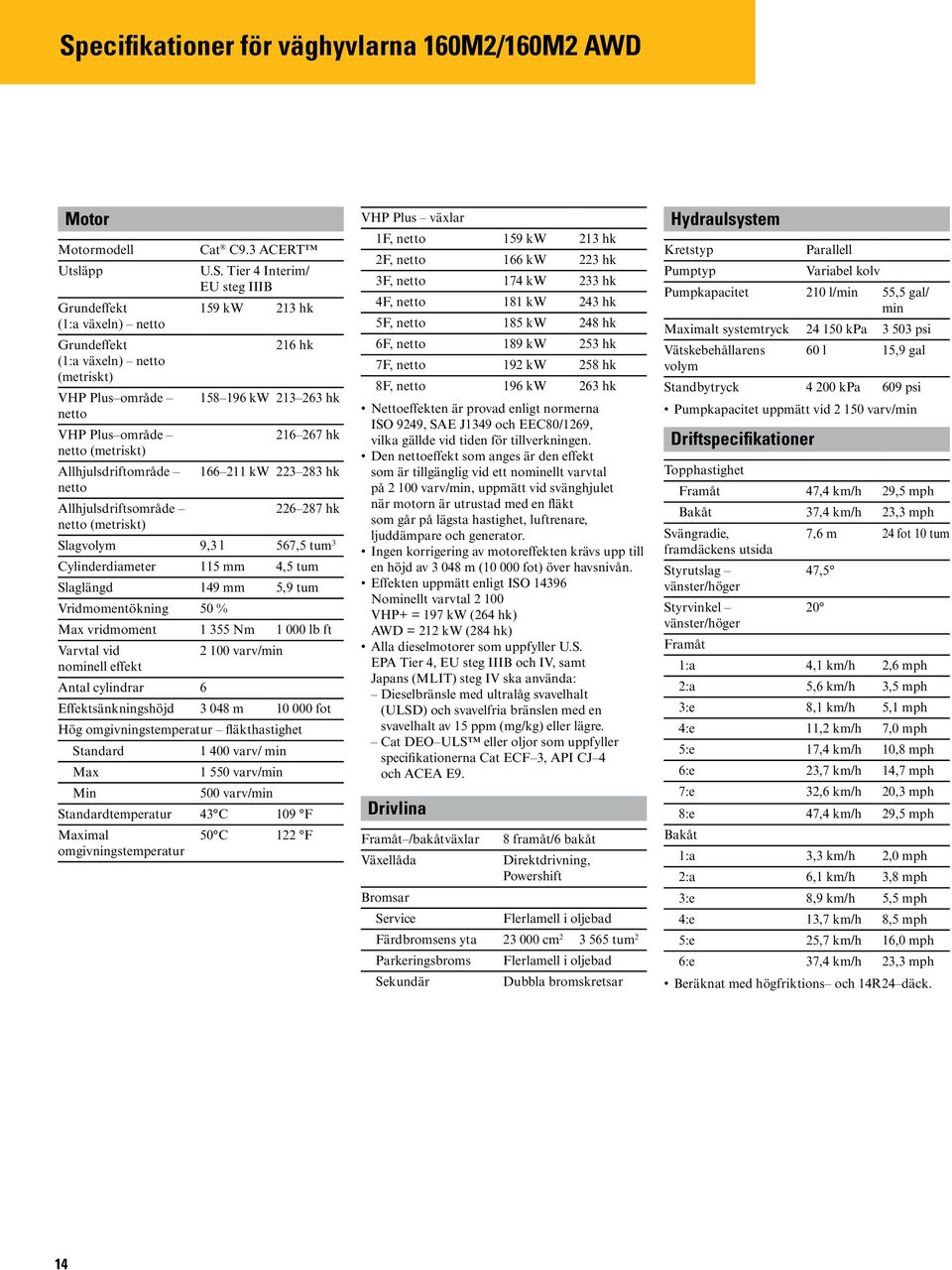

14 Specifikationer för väghyvlarna 160M2/160M2 AWD Motor Motormodell Utsläpp Grundeffekt (1:a växeln) netto Grundeffekt (1:a växeln) netto (metriskt) VHP Plus område netto VHP Plus område netto (metriskt) Allhjulsdriftområde netto Allhjulsdriftsområde netto (metriskt) Cat C9.3 ACERT U.S. Tier 4 Interim/ EU steg IIIB 159 kw 213 hk 216 hk kw hk hk kw hk hk Slagvolym 9,3 l 567,5 tum 3 Cylinderdiameter 115 mm 4,5 tum Slaglängd 149 mm 5,9 tum Vridmomentökning 50 % Max vridmoment Nm lb ft Varvtal vid varv/min nominell effekt Antal cylindrar 6 Effektsänkningshöjd m fot Hög omgivningstemperatur fläkthastighet Standard varv/ min Max varv/min Min 500 varv/min Standardtemperatur 43 C 109 F Maximal omgivningstemperatur 50 C 122 F VHP Plus växlar 1F, netto 159 kw 213 hk 2F, netto 166 kw 223 hk 3F, netto 174 kw 233 hk 4F, netto 181 kw 243 hk 5F, netto 185 kw 248 hk 6F, netto 189 kw 253 hk 7F, netto 192 kw 258 hk 8F, netto 196 kw 263 hk Nettoeffekten är provad enligt normerna ISO 9249, SAE J1349 och EEC80/1269, vilka gällde vid tiden för tillverkningen. Den nettoeffekt som anges är den effekt som är tillgänglig vid ett nominellt varvtal på varv/min, uppmätt vid svänghjulet när motorn är utrustad med en fläkt som går på lägsta hastighet, luftrenare, ljuddämpare och generator. Ingen korrigering av motoreffekten krävs upp till en höjd av m ( fot) över havsnivån. Effekten uppmätt enligt ISO Nominellt varvtal VHP+ = 197 kw (264 hk) AWD = 212 kw (284 hk) Alla dieselmotorer som uppfyller U.S. EPA Tier 4, EU steg IIIB och IV, samt Japans (MLIT) steg IV ska använda: Dieselbränsle med ultralåg svavelhalt (ULSD) och svavelfria bränslen med en svavelhalt av 15 ppm (mg/kg) eller lägre. Cat DEO ULS eller oljor som uppfyller specifikationerna Cat ECF 3, API CJ 4 och ACEA E9. Drivlina Framåt /bakåtväxlar 8 framåt/6 bakåt Växellåda Direktdrivning, Powershift Bromsar Service Flerlamell i oljebad Färdbromsens yta cm tum 2 Parkeringsbroms Flerlamell i oljebad Sekundär Dubbla bromskretsar Hydraulsystem Kretstyp Parallell Pumptyp Variabel kolv Pumpkapacitet 210 l/min 55,5 gal/ min Maximalt systemtryck kpa psi Vätskebehållarens 60 l 15,9 gal volym Standbytryck kpa 609 psi Pumpkapacitet uppmätt vid varv/min Driftspecifikationer Topphastighet Framåt 47,4 km/h 29,5 mph Bakåt 37,4 km/h 23,3 mph Svängradie, 7,6 m 24 fot 10 tum framdäckens utsida Styrutslag 47,5 vänster/höger Styrvinkel 20 vänster/höger Framåt 1:a 4,1 km/h 2,6 mph 2:a 5,6 km/h 3,5 mph 3:e 8,1 km/h 5,1 mph 4:e 11,2 km/h 7,0 mph 5:e 17,4 km/h 10,8 mph 6:e 23,7 km/h 14,7 mph 7:e 32,6 km/h 20,3 mph 8:e 47,4 km/h 29,5 mph Bakåt 1:a 3,3 km/h 2,0 mph 2:a 6,1 km/h 3,8 mph 3:e 8,9 km/h 5,5 mph 4:e 13,7 km/h 8,5 mph 5:e 25,7 km/h 16,0 mph 6:e 37,4 km/h 23,3 mph Beräknat med högfriktions och 14R24 däck. 14

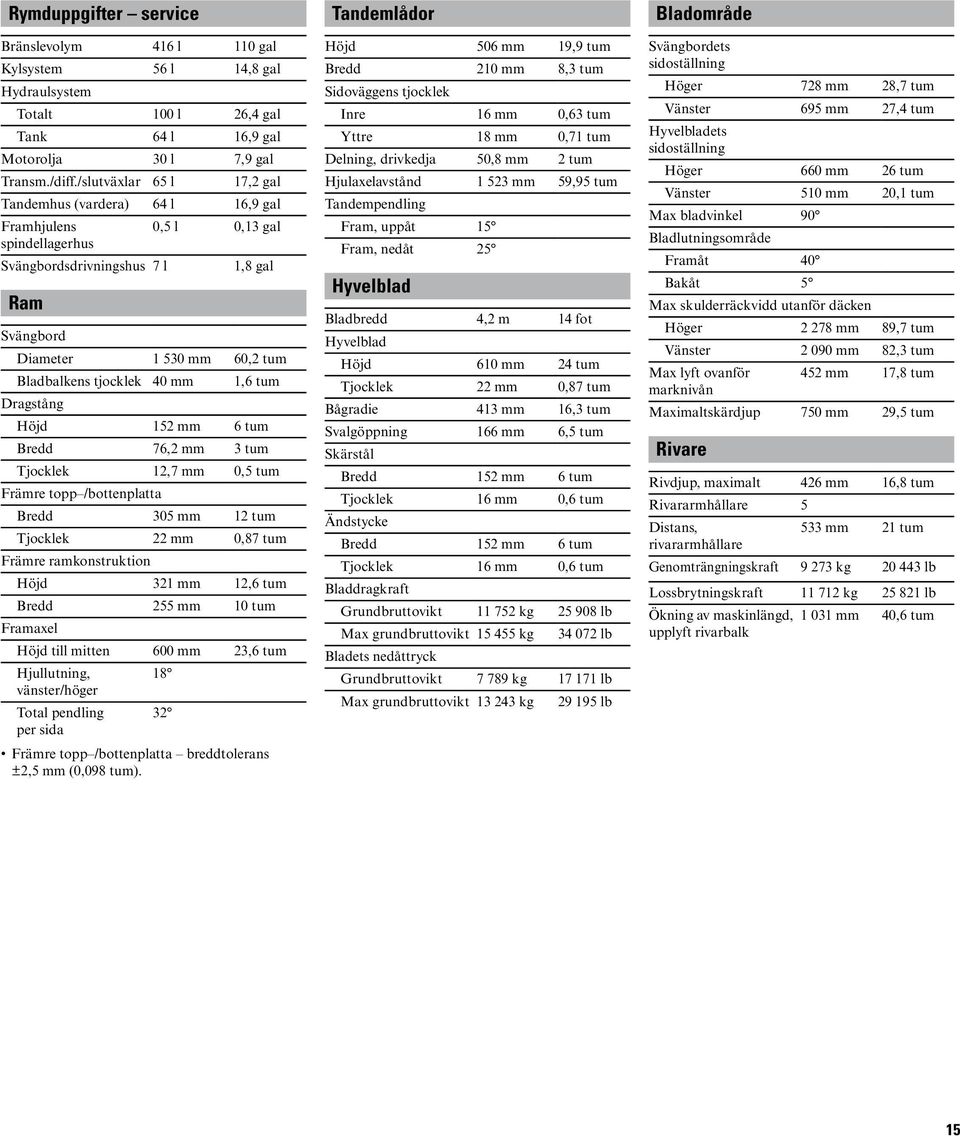

15 Rymduppgifter service Bränslevolym 416 l 110 gal Kylsystem 56 l 14,8 gal Hydraulsystem Totalt 100 l 26,4 gal Tank 64 l 16,9 gal Motorolja 30 l 7,9 gal Transm./diff./slutväxlar 65 l 17,2 gal Tandemhus (vardera) 64 l 16,9 gal Framhjulens 0,5 l 0,13 gal spindellagerhus Svängbordsdrivningshus 7 l 1,8 gal Ram Svängbord Diameter mm 60,2 tum Bladbalkens tjocklek 40 mm 1,6 tum Dragstång Höjd 152 mm 6 tum Bredd 76,2 mm 3 tum Tjocklek 12,7 mm 0,5 tum Främre topp /bottenplatta Bredd 305 mm 12 tum Tjocklek 22 mm 0,87 tum Främre ramkonstruktion Höjd 321 mm 12,6 tum Bredd 255 mm 10 tum Framaxel Höjd till mitten 600 mm 23,6 tum Hjullutning, 18 vänster/höger Total pendling 32 per sida Främre topp /bottenplatta breddtolerans ±2,5 mm (0,098 tum). Tandemlådor Höjd 506 mm 19,9 tum Bredd 210 mm 8,3 tum Sidoväggens tjocklek Inre 16 mm 0,63 tum Yttre 18 mm 0,71 tum Delning, drivkedja 50,8 mm 2 tum Hjulaxelavstånd mm 59,95 tum Tandempendling Fram, uppåt 15 Fram, nedåt 25 Hyvelblad Bladbredd 4,2 m 14 fot Hyvelblad Höjd 610 mm 24 tum Tjocklek 22 mm 0,87 tum Bågradie 413 mm 16,3 tum Svalgöppning 166 mm 6,5 tum Skärstål Bredd 152 mm 6 tum Tjocklek 16 mm 0,6 tum Ändstycke Bredd 152 mm 6 tum Tjocklek 16 mm 0,6 tum Bladdragkraft Grundbruttovikt kg lb Max grundbruttovikt kg lb Bladets nedåttryck Grundbruttovikt kg lb Max grundbruttovikt kg lb Bladområde Svängbordets sidoställning Höger 728 mm 28,7 tum Vänster 695 mm 27,4 tum Hyvelbladets sidoställning Höger 660 mm 26 tum Vänster 510 mm 20,1 tum Max bladvinkel 90 Bladlutningsområde Framåt 40 Bakåt 5 Max skulderräckvidd utanför däcken Höger mm 89,7 tum Vänster mm 82,3 tum Max lyft ovanför 452 mm 17,8 tum marknivån Maximaltskärdjup 750 mm 29,5 tum Rivare Rivdjup, maximalt 426 mm 16,8 tum Rivararmhållare 5 Distans, 533 mm 21 tum rivararmhållare Genomträngningskraft kg lb Lossbrytningskraft kg lb Ökning av maskinlängd, mm 40,6 tum upplyft rivarbalk 15

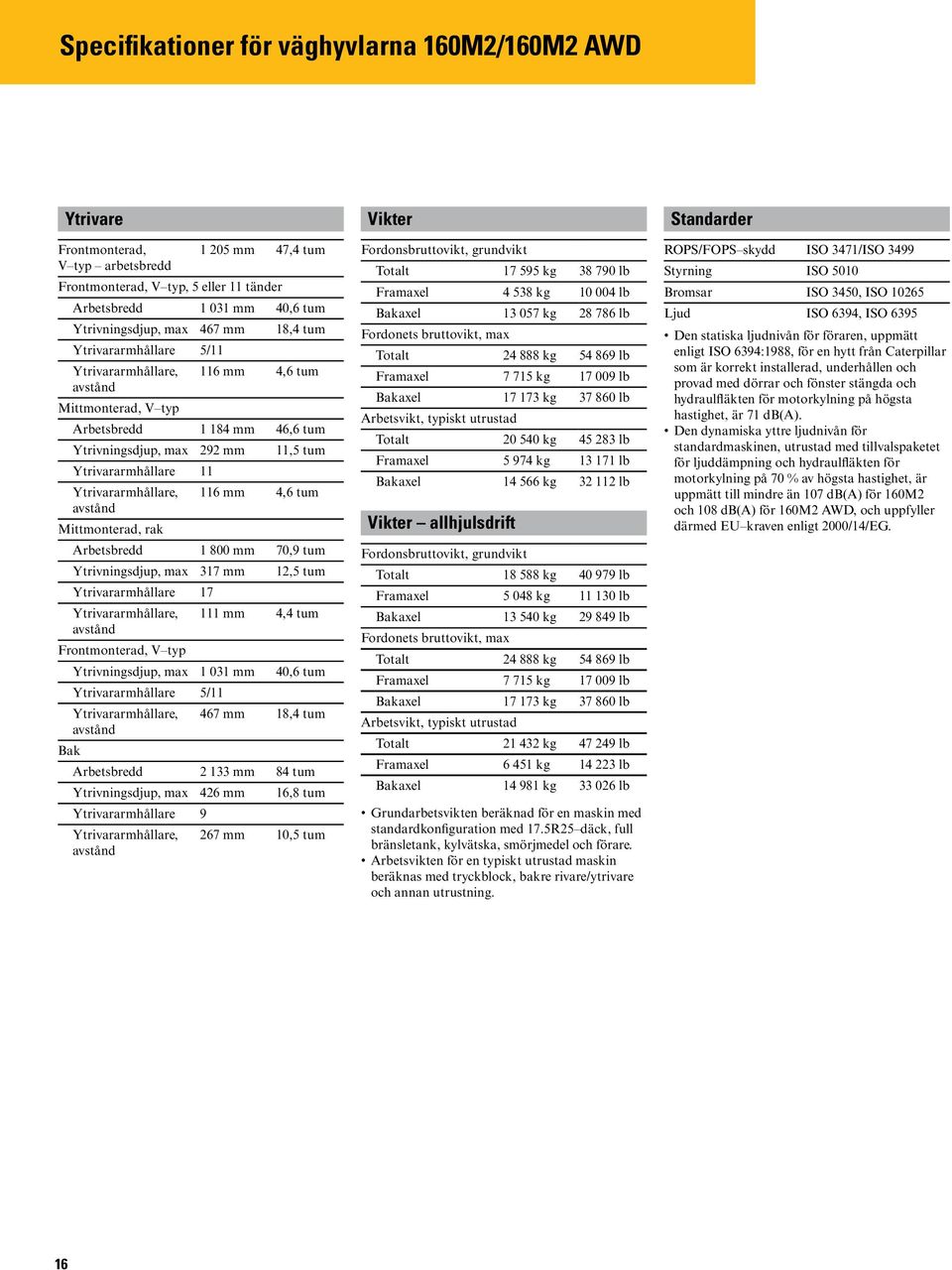

16 Specifikationer för väghyvlarna 160M2/160M2 AWD Ytrivare Frontmonterad, mm 47,4 tum V typ arbetsbredd Frontmonterad, V typ, 5 eller 11 tänder Arbetsbredd mm 40,6 tum Ytrivningsdjup, max 467 mm 18,4 tum Ytrivararmhållare 5/11 Ytrivararmhållare, 116 mm 4,6 tum avstånd Mittmonterad, V typ Arbetsbredd mm 46,6 tum Ytrivningsdjup, max 292 mm 11,5 tum Ytrivararmhållare 11 Ytrivararmhållare, 116 mm 4,6 tum avstånd Mittmonterad, rak Arbetsbredd mm 70,9 tum Ytrivningsdjup, max 317 mm 12,5 tum Ytrivararmhållare 17 Ytrivararmhållare, 111 mm 4,4 tum avstånd Frontmonterad, V typ Ytrivningsdjup, max mm 40,6 tum Ytrivararmhållare 5/11 Ytrivararmhållare, 467 mm 18,4 tum avstånd Bak Arbetsbredd mm 84 tum Ytrivningsdjup, max 426 mm 16,8 tum Ytrivararmhållare 9 Ytrivararmhållare, avstånd 267 mm 10,5 tum Vikter Fordonsbruttovikt, grundvikt Totalt kg lb Framaxel kg lb Bakaxel kg lb Fordonets bruttovikt, max Totalt kg lb Framaxel kg lb Bakaxel kg lb Arbetsvikt, typiskt utrustad Totalt kg lb Framaxel kg lb Bakaxel kg lb Vikter allhjulsdrift Fordonsbruttovikt, grundvikt Totalt kg lb Framaxel kg lb Bakaxel kg lb Fordonets bruttovikt, max Totalt kg lb Framaxel kg lb Bakaxel kg lb Arbetsvikt, typiskt utrustad Totalt kg lb Framaxel kg lb Bakaxel kg lb Grundarbetsvikten beräknad för en maskin med standardkonfiguration med 17.5R25 däck, full bränsletank, kylvätska, smörjmedel och förare. Arbetsvikten för en typiskt utrustad maskin beräknas med tryckblock, bakre rivare/ytrivare och annan utrustning. Standarder ROPS/FOPS skydd ISO 3471/ISO 3499 Styrning ISO 5010 Bromsar ISO 3450, ISO Ljud ISO 6394, ISO 6395 Den statiska ljudnivån för föraren, uppmätt enligt ISO 6394:1988, för en hytt från Caterpillar som är korrekt installerad, underhållen och provad med dörrar och fönster stängda och hydraulfläkten för motorkylning på högsta hastighet, är 71 db(a). Den dynamiska yttre ljudnivån för standardmaskinen, utrustad med tillvalspaketet för ljuddämpning och hydraulfläkten för motorkylning på 70 % av högsta hastighet, är uppmätt till mindre än 107 db(a) för 160M2 och 108 db(a) för 160M2 AWD, och uppfyller därmed EU kraven enligt 2000/14/EG. 16

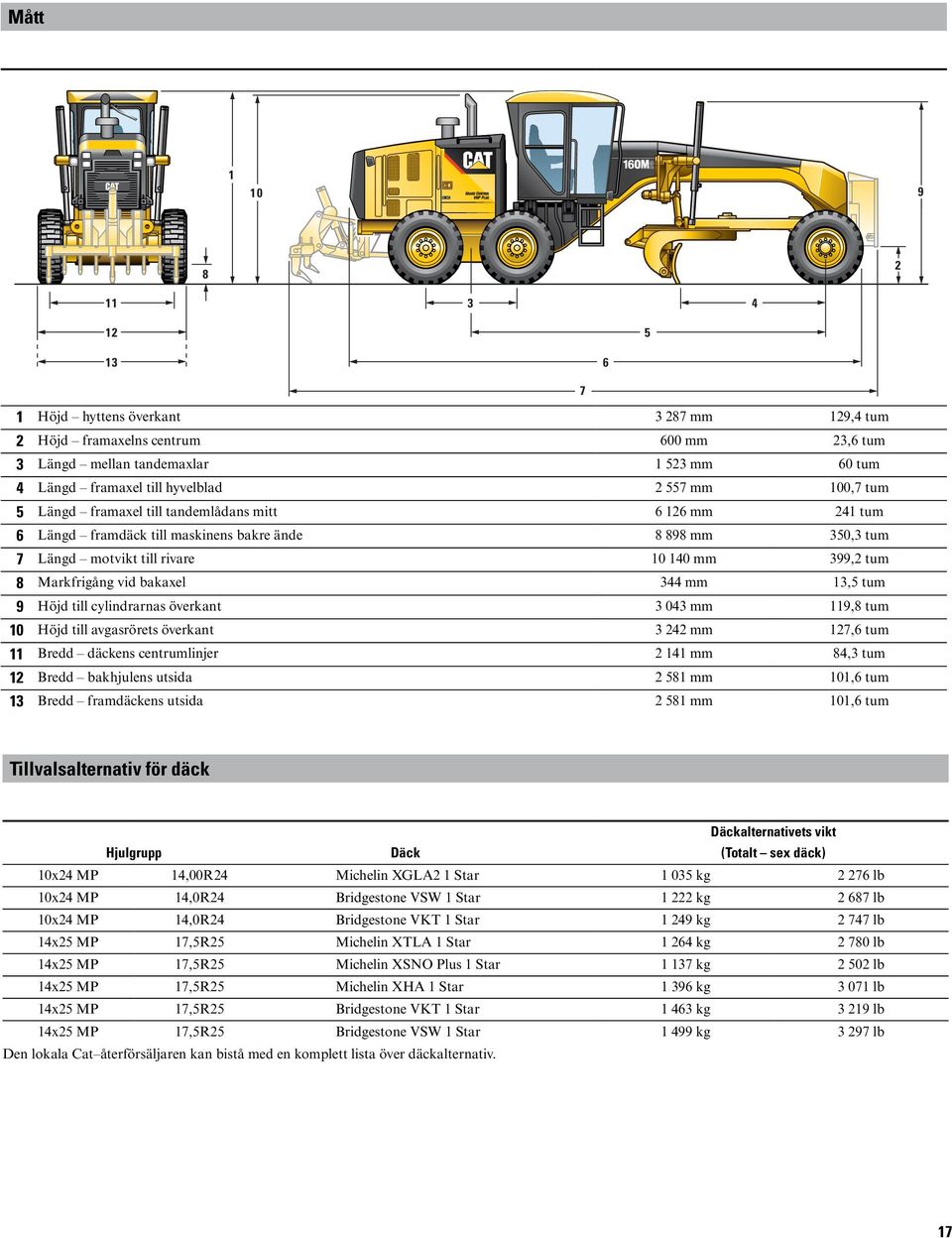

17 Mått Höjd hyttens överkant mm 129,4 tum 2 Höjd framaxelns centrum 600 mm 23,6 tum 3 Längd mellan tandemaxlar mm 60 tum 4 Längd framaxel till hyvelblad mm 100,7 tum 5 Längd framaxel till tandemlådans mitt mm 241 tum 6 Längd framdäck till maskinens bakre ände mm 350,3 tum 7 Längd motvikt till rivare mm 399,2 tum 8 Markfrigång vid bakaxel 344 mm 13,5 tum 9 Höjd till cylindrarnas överkant mm 119,8 tum 10 Höjd till avgasrörets överkant mm 127,6 tum 11 Bredd däckens centrumlinjer mm 84,3 tum 12 Bredd bakhjulens utsida mm 101,6 tum 13 Bredd framdäckens utsida mm 101,6 tum Tillvalsalternativ för däck Hjulgrupp Däck Däckalternativets vikt (Totalt sex däck) 10x24 MP 14,00R24 Michelin XGLA2 1 Star kg lb 10x24 MP 14,0R24 Bridgestone VSW 1 Star kg lb 10x24 MP 14,0R24 Bridgestone VKT 1 Star kg lb 14x25 MP 17,5R25 Michelin XTLA 1 Star kg lb 14x25 MP 17,5R25 Michelin XSNO Plus 1 Star kg lb 14x25 MP 17,5R25 Michelin XHA 1 Star kg lb 14x25 MP 17,5R25 Bridgestone VKT 1 Star kg lb 14x25 MP 17,5R25 Bridgestone VSW 1 Star kg lb Den lokala Cat återförsäljaren kan bistå med en komplett lista över däckalternativ. 17

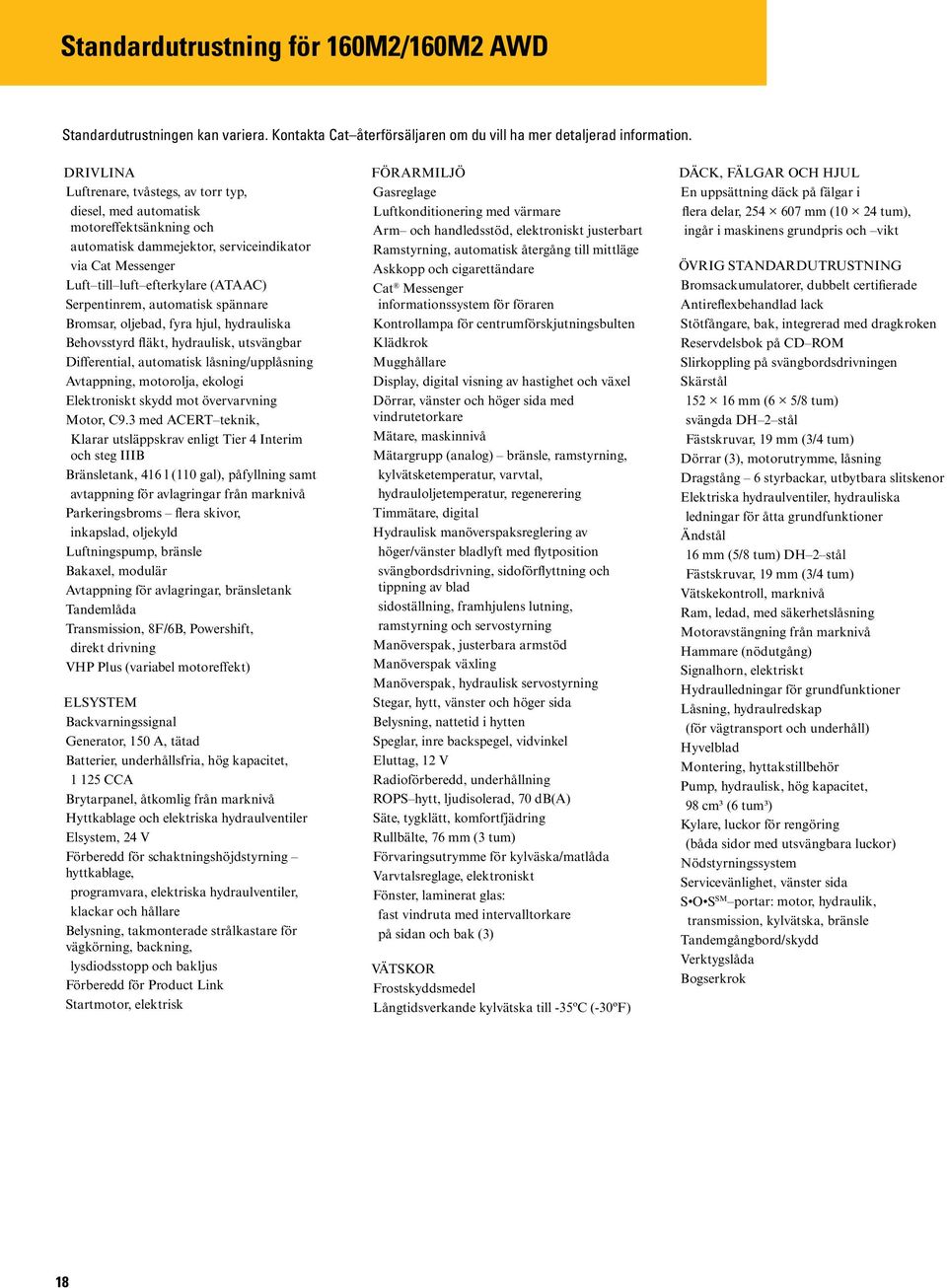

18 Standardutrustning för 160M2/160M2 AWD Standardutrustningen kan variera. Kontakta Cat återförsäljaren om du vill ha mer detaljerad information. DRIVLINA Luftrenare, tvåstegs, av torr typ, diesel, med automatisk motoreffektsänkning och automatisk dammejektor, serviceindikator via Cat Messenger Luft till luft efterkylare (ATAAC) Serpentinrem, automatisk spännare Bromsar, oljebad, fyra hjul, hydrauliska Behovsstyrd fläkt, hydraulisk, utsvängbar Differential, automatisk låsning/upplåsning Avtappning, motorolja, ekologi Elektroniskt skydd mot övervarvning Motor, C9.3 med ACERT teknik, Klarar utsläppskrav enligt Tier 4 Interim och steg IIIB Bränsletank, 416 l (110 gal), påfyllning samt avtappning för avlagringar från marknivå Parkeringsbroms flera skivor, inkapslad, oljekyld Luftningspump, bränsle Bakaxel, modulär Avtappning för avlagringar, bränsletank Tandemlåda Transmission, 8F/6B, Powershift, direkt drivning VHP Plus (variabel motoreffekt) ELSYSTEM Backvarningssignal Generator, 150 A, tätad Batterier, underhållsfria, hög kapacitet, CCA Brytarpanel, åtkomlig från marknivå Hyttkablage och elektriska hydraulventiler Elsystem, 24 V Förberedd för schaktningshöjdstyrning hyttkablage, programvara, elektriska hydraulventiler, klackar och hållare Belysning, takmonterade strålkastare för vägkörning, backning, lysdiodsstopp och bakljus Förberedd för Product Link Startmotor, elektrisk FÖRARMILJÖ Gasreglage Luftkonditionering med värmare Arm och handledsstöd, elektroniskt justerbart Ramstyrning, automatisk återgång till mittläge Askkopp och cigarettändare Cat Messenger informationssystem för föraren Kontrollampa för centrumförskjutningsbulten Klädkrok Mugghållare Display, digital visning av hastighet och växel Dörrar, vänster och höger sida med vindrutetorkare Mätare, maskinnivå Mätargrupp (analog) bränsle, ramstyrning, kylvätsketemperatur, varvtal, hydrauloljetemperatur, regenerering Timmätare, digital Hydraulisk manöverspaksreglering av höger/vänster bladlyft med flytposition svängbordsdrivning, sidoförflyttning och tippning av blad sidoställning, framhjulens lutning, ramstyrning och servostyrning Manöverspak, justerbara armstöd Manöverspak växling Manöverspak, hydraulisk servostyrning Stegar, hytt, vänster och höger sida Belysning, nattetid i hytten Speglar, inre backspegel, vidvinkel Eluttag, 12 V Radioförberedd, underhållning ROPS hytt, ljudisolerad, 70 db(a) Säte, tygklätt, komfortfjädring Rullbälte, 76 mm (3 tum) Förvaringsutrymme för kylväska/matlåda Varvtalsreglage, elektroniskt Fönster, laminerat glas: fast vindruta med intervalltorkare på sidan och bak (3) VÄTSKOR Frostskyddsmedel Långtidsverkande kylvätska till -35ºC (-30ºF) DÄCK, FÄLGAR OCH HJUL En uppsättning däck på fälgar i flera delar, mm (10 24 tum), ingår i maskinens grundpris och vikt ÖVRIG STANDARDUTRUSTNING Bromsackumulatorer, dubbelt certifierade Antireflexbehandlad lack Stötfångare, bak, integrerad med dragkroken Reservdelsbok på CD ROM Slirkoppling på svängbordsdrivningen Skärstål mm (6 5/8 tum) svängda DH 2 stål Fästskruvar, 19 mm (3/4 tum) Dörrar (3), motorutrymme, låsning Dragstång 6 styrbackar, utbytbara slitskenor Elektriska hydraulventiler, hydrauliska ledningar för åtta grundfunktioner Ändstål 16 mm (5/8 tum) DH 2 stål Fästskruvar, 19 mm (3/4 tum) Vätskekontroll, marknivå Ram, ledad, med säkerhetslåsning Motoravstängning från marknivå Hammare (nödutgång) Signalhorn, elektriskt Hydraulledningar för grundfunktioner Låsning, hydraulredskap (för vägtransport och underhåll) Hyvelblad Montering, hyttakstillbehör Pump, hydraulisk, hög kapacitet, 98 cm³ (6 tum³) Kylare, luckor för rengöring (båda sidor med utsvängbara luckor) Nödstyrningssystem Servicevänlighet, vänster sida S O S SM portar: motor, hydraulik, transmission, kylvätska, bränsle Tandemgångbord/skydd Verktygslåda Bogserkrok 18

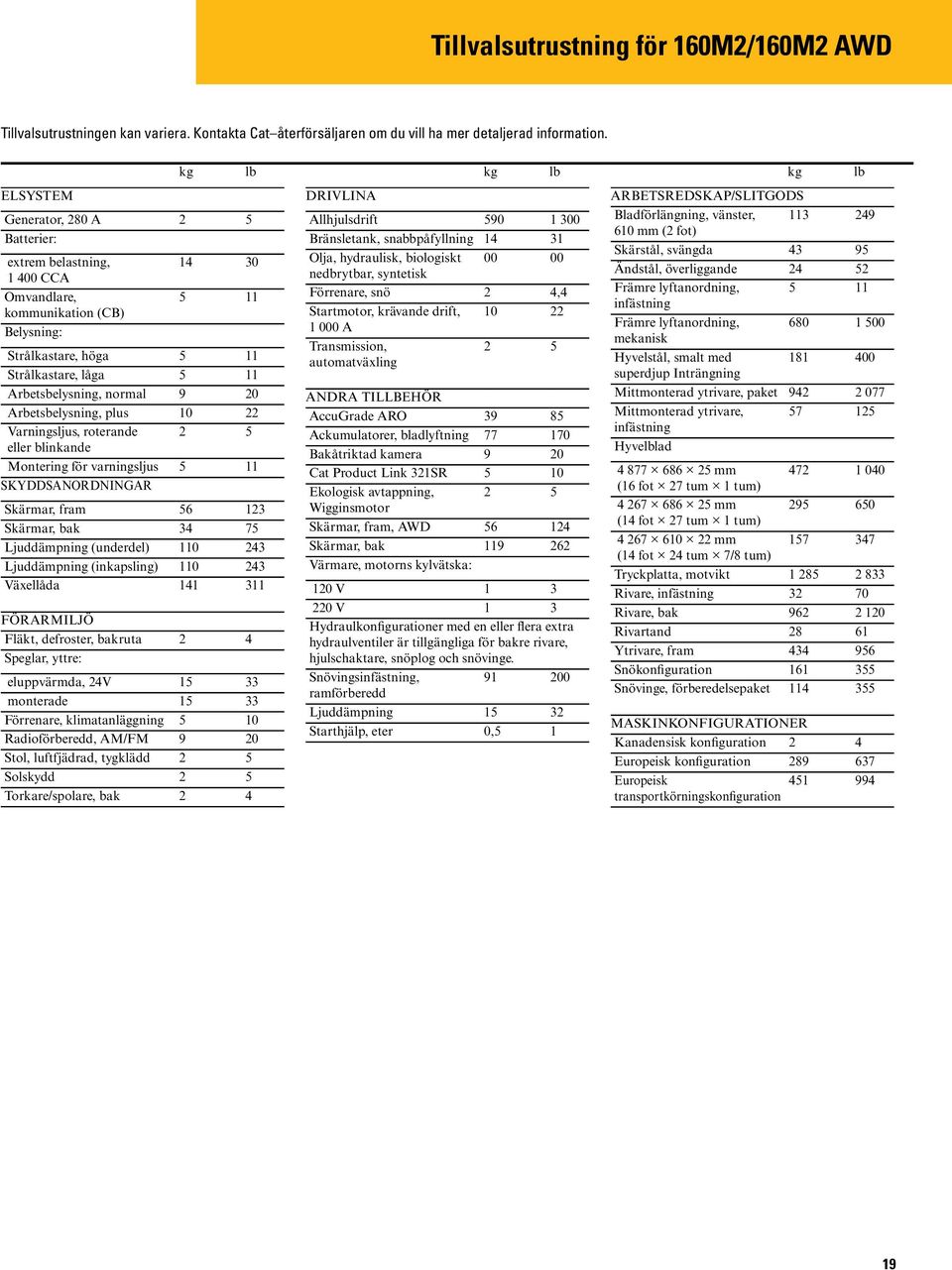

19 Tillvalsutrustning för 160M2/160M2 AWD Tillvalsutrustningen kan variera. Kontakta Cat återförsäljaren om du vill ha mer detaljerad information. kg lb kg lb kg lb ELSYSTEM Generator, 280 A 2 5 Batterier: extrem belastning, CCA Omvandlare, kommunikation (CB) Belysning: Strålkastare, höga 5 11 Strålkastare, låga 5 11 Arbetsbelysning, normal 9 20 Arbetsbelysning, plus Varningsljus, roterande 2 5 eller blinkande Montering för varningsljus 5 11 SKYDDSANORDNINGAR Skärmar, fram Skärmar, bak Ljuddämpning (underdel) Ljuddämpning (inkapsling) Växellåda FÖRARMILJÖ Fläkt, defroster, bakruta 2 4 Speglar, yttre: eluppvärmda, 24V monterade Förrenare, klimatanläggning 5 10 Radioförberedd, AM/FM 9 20 Stol, luftfjädrad, tygklädd 2 5 Solskydd 2 5 Torkare/spolare, bak 2 4 DRIVLINA Allhjulsdrift Bränsletank, snabbpåfyllning Olja, hydraulisk, biologiskt nedbrytbar, syntetisk Förrenare, snö 2 4,4 Startmotor, krävande drift, A Transmission, automatväxling 2 5 ANDRA TILLBEHÖR AccuGrade ARO Ackumulatorer, bladlyftning Bakåtriktad kamera 9 20 Cat Product Link 321SR 5 10 Ekologisk avtappning, 2 5 Wigginsmotor Skärmar, fram, AWD Skärmar, bak Värmare, motorns kylvätska: 120 V V 1 3 Hydraulkonfigurationer med en eller flera extra hydraulventiler är tillgängliga för bakre rivare, hjulschaktare, snöplog och snövinge. Snövingsinfästning, ramförberedd Ljuddämpning Starthjälp, eter 0,5 1 ARBETSREDSKAP/SLITGODS Bladförlängning, vänster, mm (2 fot) Skärstål, svängda Ändstål, överliggande Främre lyftanordning, 5 11 infästning Främre lyftanordning, mekanisk Hyvelstål, smalt med superdjup Inträngning Mittmonterad ytrivare, paket Mittmonterad ytrivare, infästning Hyvelblad mm (16 fot 27 tum 1 tum) mm (14 fot 27 tum 1 tum) mm (14 fot 24 tum 7/8 tum) Tryckplatta, motvikt Rivare, infästning Rivare, bak Rivartand Ytrivare, fram Snökonfiguration Snövinge, förberedelsepaket MASKINKONFIGURATIONER Kanadensisk konfiguration 2 4 Europeisk konfiguration Europeisk transportkörningskonfiguration

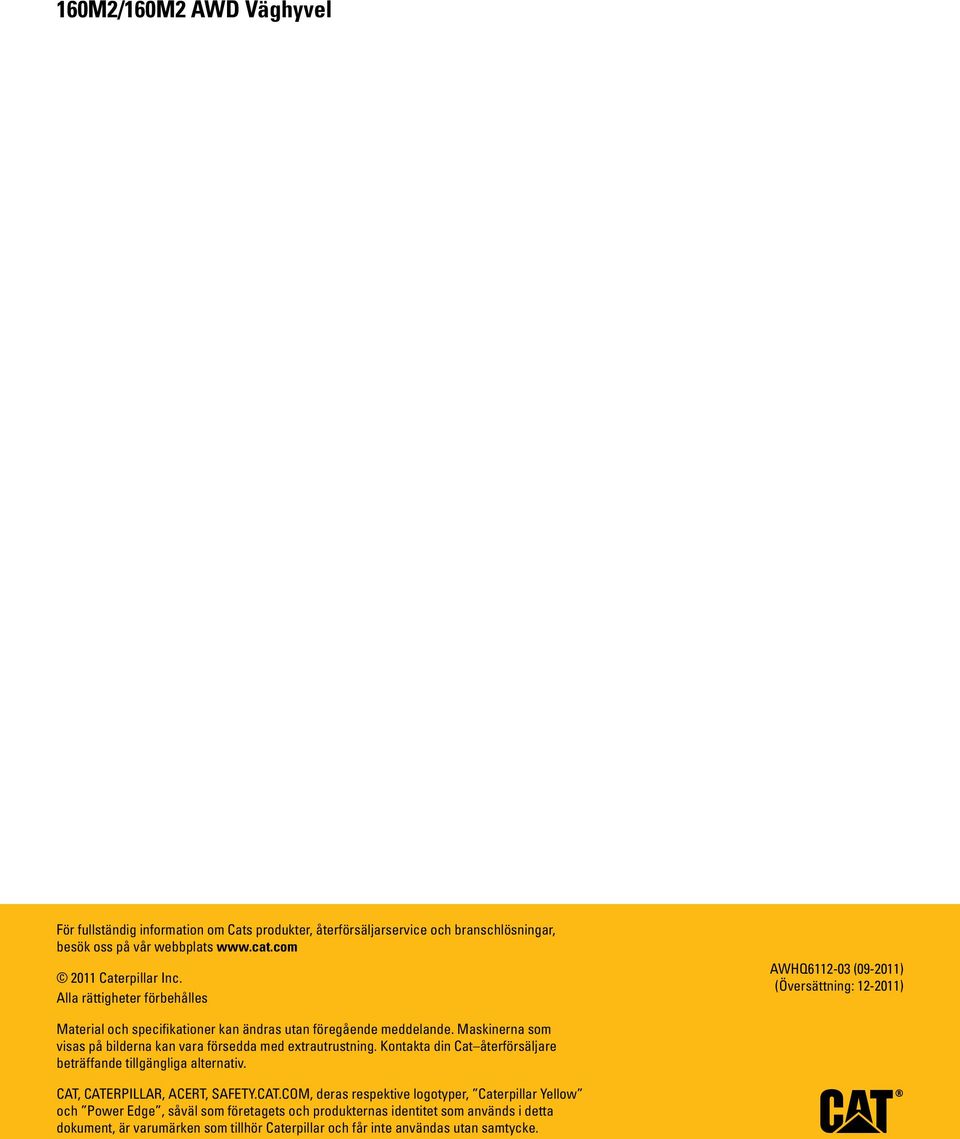

20 160M2/160M2 AWD Väghyvel För fullständig information om Cats produkter, återförsäljarservice och branschlösningar, besök oss på vår webbplats Caterpillar Inc. Alla rättigheter förbehålles AWHQ ( ) (översättning: ) Material och specifikationer kan ändras utan föregående meddelande. Maskinerna som visas på bilderna kan vara försedda med extrautrustning. Kontakta din Cat återförsäljare beträffande tillgängliga alternativ. CAT, CATERPILLAR, ACERT, SAFETY.CAT.COM, deras respektive logotyper, Caterpillar Yellow 20 och Power Edge, såväl som företagets och produkternas identitet som används i detta dokument, är varumärken som tillhör Caterpillar och får inte användas utan samtycke.
