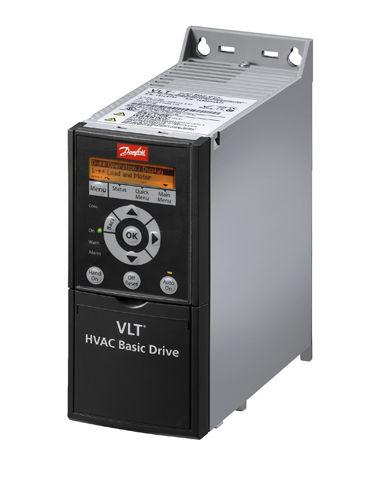

MAKING MODERN LIVING POSSIBLE. Snabbinstallationsguide VLT HVAC Basic Drive FC 101

Transkript

1 MAKING MODERN LIVING POSSIBLE VLT HVAC Basic Drive FC 0

2 Innehåll VLT HVAC Basic Drive Innehåll 2. Säkerhet 2.. Varningar 2..2 Säkerhetsinstruktioner 2.2 Inledning 3.2. Tillgänglig dokumentation Godkännanden IT-nät Undvik oavsiktlig start Instruktion för avfallshantering av 4.3 Installation 4.3. Innan reparationsarbete påbörjas Installation sida vid sida Dimensioner Elektrisk anslutning i allmänhet Anslutning till nät och motor Säkringar EMC-korrekt installation Styrplintar Elektrisk översikt 8.4 Programmering 9.4. Så här programmerar du med den lokala manöverpanelen (LCP) Guide för tillämpningar utan återkoppling Huvudmenystruktur 30.6 Varningar och larm 32.7 Allmänna specifikationer Nätförsörjning 3x V AC Nätförsörjning 3 x V AC Nätförsörjning 3 x V AC Nätförsörjning 3 x V AC 39.8 Speciella förhållanden Nedstämpling för omgivande temperatur och switchfrekvens Nedstämpling för lågt lufttryck 43.9 Tillval för VLT HVAC Basic Drive FC MCT 0 Support 43 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

3 VLT HVAC Basic Drive. Säkerhet.. Varningar VARNING Varning för högspänning Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvensomformaren kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i denna handbok samt lokala och nationella regler och säkerhetsföreskrifter. VARNING URLADDNINGSTID! Frekvensomformare har DC-busskondensatorer som kan behålla sin laddning även efter att nätspänningen kopplats från. Undvik elektriska faror genom att koppla från nätspänningen, koppla från motorer av typen permanentmagnet och DC-bussförsörjningar, inklusive batteri-backup, UPS och DC-bussanslutningar till andra frekvensomformare. Vänta tills kondensatorerna är helt urladdade innan underhåll eller reparationsarbete utförs. Läs mer om väntetiderna för urladdning i tabellen Urladdningstid. Om du påbörjar service- eller reparationsarbete på enheten direkt när du brutit strömmen utan att vänta föreskriven tid, kan det leda till dödsfall eller allvarliga personskador. Spänning [V] Effektområde [kw] Minsta väntetid [min] 3 x 200 0,25 3,7 4 3 x 200 5,5 5 3 x 400 0,37 7,5 4 3 x x 600 2,2 7,5 4 3 x Tabell. Urladdningstid FÖRSIKTIGT Läckström: Läckströmmen från frekvensomformaren överskrider 3,5 ma. I enlighet med IEC måste en förstärkt skyddsjordsanslutning säkerställas med en min. 0 mm² Cu eller en extra PE-ledning, med samma ledararea som huvudledningen, och avslutas separat. Jordfelsbrytare: Denna produkt kan orsaka en likström i skyddsledaren. När en jordfelsbrytare används för extra skydd ska endast en jordfelsbrytare av typ B (tidsfördröjd) användas på ingångssidan på denna produkt. Se även Danfoss tillämpningsnotering för RCD, MN90G. Skyddsjordning av frekvensomformaren och användningen av RCD-enheter måste alltid följa nationella och lokala bestämmelser. Termiskt motorskydd: Överbelastningsskydd för motorn kan kopplas in genom att ställa in parameter -90 Termiskt motorskydd till värdet Elektronisk termiskt relä (ETR) trippar. VARNING Installation på höga höjder Vid höjdskillnader över 2 km kontakta Danfoss angående PELV...2 Säkerhetsinstruktioner Kontrollera att frekvensomformaren är korrekt ansluten till jord. Dra inte ut kontakterna till nät eller motor eller andra strömanslutningar när frekvensomformaren är ansluten till matande nät. Skydda användaren mot nätspänning. Skydda motorn mot överbelastning i enlighet med nationella och lokala bestämmelser. Läckströmmamrna till jord överskrider 3,5 ma. [Off/Reset]-knappen är inte en säkerhetsbrytare. Den kopplar inte från frekvensomformaren från nätet. 2 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

4 VLT HVAC Basic Drive.2 Inledning.2. Tillgänglig dokumentation n innehåller grundläggande information som du behöver för att kunna installera och köra frekvensomformaren. Mer information finns i den bifogade CD-skivan eller kan hämtas från: Godkännanden EMC-skruv Tabell.4 30BC25.0 Tabell.2 Frekvensomformare med IP54- kapsling har inte UL-godkännande. Tabell IT-nät Bild.2 IP V 0,75-8,5 kw FÖRSIKTIGT IT-nät Installation på ett isolerat nät, dvs. IT-nät. Max. nätspänning tillåten vid inkoppling till nätet: 440 V (3 x V-enheter). På IP V 0,25- kw och V IP20 0,37-22 kw, öppnas RFI-switchen genom att skruven på frekvensomformarens sida tas bort vid drift med IT-nät. 30BB62.0 EMC-skruv Tabell.5 På alla enheter ska ställas in till [Av] vid drift med IT-nät. FÖRSIKTIGT Använd endast M3 x 2-skruvar vid eventuell återinsättning.2.4 Undvik oavsiktlig start När frekvensomformaren är nätansluten, kan motorn startas/stoppas med digitala kommandon, busskommandon, referenser eller via LCP-enheten. Bild. IP V 0,25- kw, IP20 0,37-22 kw V. Koppla bort frekvensomformaren från nätet när hänsyn till personsäkerheten gör det nödvändigt att undvika oavsiktlig motorstart. För att undvika oavsiktlig start bör du alltid aktivera [Off/Reset]-knappen innan du ändrar några parametrar. MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 3

5 .2.5 Instruktion för avfallshantering av Utrustning som innehåller elektriska komponenter får inte hanteras som hushållsavfall. Det måste samlas ihop separat med elektriskt och elektroniskt avfall i enlighet med lokalt gällande lagstiftning. Tabell Installation sida vid sida.3 Installation.3. Innan reparationsarbete påbörjas. Bryt strömmen till FC 0 (och koppla även ifrån eventuella externa DC-försörjningskällor). 2. Vänta enligt Tabell. tills likströmslänken laddats ur. 3. Ta bort motorkabeln. Frekvensomformaren kan monteras sida vid sida och kräver fritt utrymme ovanför och undertill för kylning. Effekt [kw] Kapsling IP-klass 3 x V 3 x V 3 x V Fritt utrymme ovanför/undertill [mm] H IP /4 H2 IP20 2,2 2,2-4 00/4 H3 IP20 3, /4 H4 IP /4 H5 IP20 8, /4 H6 IP20 5-8, , /7,9 H7 IP /7,9 H8 IP /8,9 H9 IP /4 H0 IP /7,9 Tabell.7 OBS! Med en IP2/Nema typ tillvalssats monterad, krävs ett avstånd på 50 mm mellan enheterna..3.3 Dimensioner C B b 0 D a 30BB64.0 A a f f VLT HVAC Basic Drive e 30BC205.0 e 30BC246.0 d a e e Tabell.8 4 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

6 VLT HVAC Basic Drive Kapsling Effekt [kw] Höjd [mm] Bredd [mm] Djup [mm] Monteringshål [mm] Max. vikt Kapslin IP-klass 3 x x x A "En jord a B b C d e f kg g V V V ningsplåt" H IP ,5 5,3 2, H2 IP20 2, ,5 7,4 3,4 H3 IP20 3, ,5 8, 4,5 H4 IP ,6 7 8,4 7,9 H5 IP20 8, ,6 7 8,5 9,5 H6 IP20 5-8, , / ,5 5 24,5 (45 kw) H7 IP / , (75 kw) H8 IP ,5 7 5 H9 IP ,5 9 6,6 H0 IP ,8 7,5 2 I2 IP , ,5 9 5,3 I3 IP ,5 9,5 7,2 I4 IP54-8, ,5 9,5 3,8 I5 IP54-8, I6 IP I7 IP ,8 45 I8 IP ,8 65 Tabell.9 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 5

7 VLT HVAC Basic Drive Måtten gäller endast för de fysiska enheterna, men vid installation i en tillämpning är det nödvändigt att lägga till utrymme så att luft kan passera både ovanför och under enheterna. Utymmet som krävs för att luften ska kunna passera finns i Tabell.0:.3.4 Elektrisk anslutning i allmänhet All kabeldragning måste följa nationella och lokala bestämmelser för ledarareor och omgivande temperatur. Kopparledare krävs, (75 C) rekommenderas. Kapsling Utrymme som krävs för fri luftpassage [mm] Kapsling IP-klass Ovanför enhet Under enhet H H H H H H H H H H I I I I I I I Tabell.0 Utrymme som krävs för fri luftpassage [mm] Effekt [kw] Moment [Nm] Kapsling IP-klass 3 x V 3 x V Ledning Motor Likströmsanslutning Styrplintar Jord Relä H IP ,4 0,8 0,8 0,5 0,8 0,5 H2 IP20 2,2 2,2-4,4 0,8 0,8 0,5 0,8 0,5 H3 IP20 3, ,4 0,8 0,8 0,5 0,8 0,5 H4 IP ,2,2,2 0,5 0,8 0,5 H5 IP20 8,5-22,2,2,2 0,5 0,8 0,5 H6 IP ,5 4,5-0,5 3 0,5 H7 IP ,5 3 0,5 H7 IP ,5 3 0,5 H8 IP ,5 3 0,5 Tabell. Effekt [kw] Moment [Nm] Kapsling IP-klass 3 x V Ledning Motor Likströmsanslutning Styrplintar Jord Relä I2 IP ,4 0,8 0,8 0,5 0,8 0,5 I3 IP ,4 0,8 0,8 0,5 0,8 0,5 I4 IP54-8,5,4 0,8 0,8 0,5 0,8 0,5 I5 IP54-8,5,8,8-0,5 3 0,6 I6 IP ,5 4,5-0,5 3 0,6 I7 IP ,5 3 0,6 I8 IP /24 4/24-0,5 3 0,6 Tabell.2 6 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

8 VLT HVAC Basic Drive Effekt [kw] Moment [Nm] Kapsling IP-klass 3 x V Ledning Motor Likströmsanslutning Styrplintar Jord Relä H9 IP ,8,8 rekommender 0,5 3 0,6 as ej H0 IP20-5,8,8 rekommender 0,5 3 0,6 as ej H6 IP20 8,5-30 4,5 4,5-0,5 3 0,5 H7 IP ,5 3 0,5 H8 IP /24 4/24-0,5 3 0,5 Tabell.3 Detaljer om åtdragningsmoment för plintar Kabeldimensioner 95 mm 2 2 Kabeldimensioner >95 mm Anslutning till nät och motor 30BB634.0 Frekvensomformaren är utformad för att kunna driva alla typer av asynkrona trefasmotorer av standardmodell. Information om tvärsnitt av kablar finns i.6 Allmänna specifikationer. MAINS Använd en skärmad motorkabel som uppfyller bestämmelser för EMC-emission eller installera kabeln i både jordningsplåten och i en motordel. Använd en så kort motorkabel som möjligt för att hålla störningarna och läckströmmarna på en låg nivå. Mer information om montering av jordningsplåt finns i FC 0 monteringsinstruktion MI02Q. Se även EMC-korrekt installation i VLT HVAC Basic Design Guide, MG8C Motor U V W -DC +DC 4. Montera jordkabeln till jordplinten. 2. Anslut motorn till plintarna U, V och W. 3. Montera nätanslutningen till plint L, L2 och L3 och dra åt. Bild.3 H-H5-kapsling IP V 0,25- kw och IP V 0,37-22 kw. Ledning 2 Jord 3 Motor 4 Reläer Tabell.4 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 7

9 L 9 / L2 92 / L3 93 VLT HVAC Basic Drive 30BB BB U 96 / V 97 / W Bild.4 H6-kapsling IP V kw IP V 5-8,5 kw IP V kw 2 Bild.5 H7-kapsling IP V kw IP V kw IP V kw 3 4 Ledning 2 Motor 3 Jord 4 Reläer Tabell.5 Ledning 2 Reläer 3 Jord 4 Motor Tabell.6 8 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

10 VLT HVAC Basic Drive 30BB BA L L L U V w M A I N S DC+DC BR- BR+ U V W RELAY RELAY 2 3 Bild.6 H8-kapsling IP V 90 kw IP V kw IP V kw 99 - LC + Ledning 2 Reläer 3 Jord 4 Motor Tabell.7 Bild.8 30BT BA262.0 MOTOR 99 MOTOR U V W M I N S 95 RELAY RELAY 2 +DC BR- BR+ U V W Bild.7 H9-kapsling IP V 2,2-7,5 kw Bild.9 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 9

11 VLT HVAC Basic Drive 30BA263.0 M A I N S L L2 L RELAY RELAY 2 +DC BR- BR+ U V W Bild.0 L L2 L M A I N S RELAY RELAY 2 +DC BR- BR+ U V W 99 - LC - 30BA BA264.0 Bild.2 H0-kapsling IP V -5 kw Bild. 0 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

12 VLT HVAC Basic Drive 30BC BC Bild.3 I2-kapsling IP V 0,75-4,0 kw Bild.4 I3-kapsling IP V 5,5-7,5 kw RS Linje in 3 Jord 4 Ledningsklämmor 5 Motor 6 UDC 7 Reläer 8 I/O Tabell.8 RS Linje in 3 Jord 4 Ledningsklämmor 5 Motor 6 UDC 7 Reläer 8 I/O Tabell.9 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

13 VLT HVAC Basic Drive 30BD0.0 30BT326.0 Bild.5 I4-kapsling IP V 0,75-4,0 kw Bild.7 I6-kapsling IP V kw RS Linje in 3 Jord 4 Ledningsklämmor 5 Motor 6 UDC 7 Reläer 8 I/O 30BT325.0 Tabell.20 30BC203.0 Bild.8 I6-kapsling IP V kw Bild.6 IP54 I2-I3-I4-kapsling 2 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

14 90 06 VLT HVAC Basic Drive RELAY RELAY BA Säkringar Skydd för förgreningsenhet För att skydda installationen mot el- och brandfara måste alla förgreningsenheter i en installation, ett ställverk, maskiner osv. skyddas mot kortslutning och överström i enlighet med nationella/internationella bestämmelser. 90 Kortslutningsskydd Danfossrekommenderar att säkringarna som anges i följande tabeller används för att skydda servicepersonal och utrustning i händelse av ett internt likströmsfel i enheten. Frekvensomformaren ger fullständigt kortslutningsskydd i händelse av en kortslutning i motorn. 3 Överströmsskydd Installera överbelastningsskydd för att undvika att kablarna i installationen blir överhettade. Överströmsskydd måste alltid upprättas i enlighet med nationella bestämmelser. Säkringarna ska vara konstruerade för skydd av kretsar som kan leverera högst Arms (symmetriskt), max. 480 V. Bild.9 I6-kapsling IP V kw 9 L 92 L2 93 L3 96 U 97 V 98 W 30BA DC- 89 DC+ 8 R- 8 R+ Uppfyller inte UL-krav Om UL/cUL-kraven inte uppfylls, rekommenderar Danfoss att du använder de säkringar som finns i Tabell.2 eftersom de uppfyller de krav som finns i IEC Om du inte följer säkringsrekommendationen kan det vid fel leda till skador på frekvensomformaren Bild.20 I7, I8-kapsling IP V kw IP V kw Maximalbrytare Säkring UL Ej UL UL Ej UL Bussmann Bussmann Bussmann Bussmann Max. säkring Effekt [kw] Typ RK5 Typ RK Typ J Typ T Typ G 3 x V IP20 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 3

15 VLT HVAC Basic Drive Maximalbrytare Säkring UL Ej UL UL Ej UL Bussmann Bussmann Bussmann Bussmann Max. säkring Effekt [kw] Typ RK5 Typ RK Typ J Typ T Typ G 0,25 FRS-R-0 KTN-R0 JKS-0 JIN-0 0 0,37 FRS-R-0 KTN-R0 JKS-0 JIN-0 0 0,75 FRS-R-0 KTN-R0 JKS-0 JIN-0 0,5 FRS-R-0 KTN-R0 JKS-0 JIN-0 0 2,2 FRS-R-5 KTN-R5 JKS-5 JIN-5 6 3,7 FRS-R-25 KTN-R25 JKS-25 JIN ,5 FRS-R-50 KTN-R50 JKS-50 JIN ,5 FRS-R-50 KTN-R50 JKS-50 JIN FRS-R-80 KTN-R80 JKS-80 JIN Cutler-Hammer Moeller NZMB- FRS-R-00 KTN-R ,5 EGE300FFG A25 FRS-R-00 KTN-R Cutler-Hammer Moeller NZMB- FRS-R-50 KTN-R JGE350FFG A60 FRS-R-50 KTN-R Cutler-Hammer Moeller NZMB- FRS-R-200 KTN-R JGE3200FFG A200 FRS-R-200 KTN-R x V IP20 0,37 FRS-R-0 KTS-R0 JKS-0 JJS-0 0 0,75 FRS-R-0 KTS-R0 JKS-0 JJS-0 0,5 FRS-R-0 KTS-R0 JKS-0 JJS-0 0 2,2 FRS-R-5 KTS-R5 JKS-5 JJS FRS-R-5 KTS-R5 JKS-5 JJS FRS-R-5 KTS-R5 JKS-5 JJS-5 6 5,5 FRS-R-25 KTS-R25 JKS-25 JJS ,5 FRS-R-25 KTS-R25 JKS-25 JJS FRS-R-50 KTS-R50 JKS-50 JJS FRS-R-50 KTS-R50 JKS-50 JJS ,5 FRS-R-80 KTS-R80 JKS-80 JJS FRS-R-80 KTS-R80 JKS-80 JJS FRS-R-80 KTS-R80 JKS-R80 JJS-R80 80 Moeller NZMB- 37 EGE325FFG FRS-R-00 KTS-R00 JKS-R00 JJS-R00 00 A25 45 FRS-R-25 KTS-R25 JKS-R25 JJS-R Cutler-Hammer Moeller NZMB- FRS-R-50 KTS-R50 JKS-R50 JJS-R JGE3200FFG A200 FRS-R-200 KTS-R200 JKS-R200 JJS-R Cutler-Hammer JGE3250FFG Moeller NZMB2- A250 FRS-R-250 KTS-R250 JKS-R250 JJS-R Tabell.2 4 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

16 VLT HVAC Basic Drive Maximalbrytare Säkring UL Ej UL UL Ej UL Bussmann Bussmann Bussmann Bussmann Max. säkring Effekt [kw] Typ RK5 Typ RK Typ J Typ T Typ G 3 x V IP20 2,2 KTS-R KTS-R ,7 KTS-R ,5 KTS-R ,5 KTS-R20 30 KTS-R KTS-R ,5 FRS-R-80 KTN-R80 80 Cutler-Hammer Cutler-Hammer 22 FRS-R-80 KTN-R80 80 EGE3080FFG EGE3080FFG 30 FRS-R-80 KTN-R FRS-R-25 KTN-R25 25 Cutler-Hammer Cutler-Hammer 45 FRS-R-25 KTN-R25 25 JGE325FFG JGE325FFG 55 FRS-R-25 KTN-R Cutler-Hammer Cutler-Hammer FRS-R-200 KTN-R JGE3200FAG JGE3200FAG FRS-R-200 KTN-R x V IP54 0,75,5 2, ,5 7,5 5 8, Moeller NZMB-A Moeller NZMB2-A Moeller NZMB2-A Tabell.22 Säkringar.3.7 EMC-korrekt installation Allmänna regler för EMC-korrekt elektrisk installation. Använd enbart skärmade motorkablar och skärmade styrkablar. Skärmen ska förbindas med jord i båda ändarna. Undvik tvinnade skärmändar (pigtails), eftersom det förstör skärmverkan för höga frekvenser. Använd i stället de medföljande kabelklämmorna. Det är viktigt att uppnå god elektrisk kontakt från fästplåten via fästskruvarna till frekvensomformarens metallhölje. Använd tandbrickor och elektriskt ledande monteringsplåtar. Undvik att använda oskärmade motorkablar i apparatskåp. MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 5

17 VLT HVAC Basic Drive 30BB76.0 PLC etc. Panel Utgång, kontaktor etc. PLC Jordskena isolering avskalad Min. 6 mm 2 Utjämningskabel Styrkablar Alla kabelingångar på ena sidan av panelen Nätförsörjning L L2 L3 PE Förstärkt skyddsjord Min. 200 mm mellan styrkabel och nätkabel och mellan huvudmotorkabel Motorkabel Motor, 3-fas och Skyddsjord Bild.2 EMC-korrekt installation OBS! Vid användning i Nordamerika ska metallskyddsrör användas i stället för skärmade kablar. 6 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

18 VLT HVAC Basic Drive.3.8 Styrplintar IP V 0,25- kw och IP V 0,37-22 kw: 30BC BB622.0 Bild.22 Placering av styrplintar. Placera en skruvmejsel bakom plintskyddet. 2. Luta skruvmejseln utåt för att öppna skyddet. Bild.24 IP V 0,75-7,5 kw 30BB Ta bort det främre skyddet. Styrplintar Bild.25 visar frekvensomformarens alla styrplintar. Med Start (plint 8), en anslutning mellan plint 2-27 och en analog referens (plint 53 eller 54 och 55) startar frekvensomformaren. BUS TER. OFF ON BB625.0 Bild.23 IP V kw. Placera en skruvmejsel bakom plintskyddet. 2. Luta skruvmejseln utåt för att öppna skyddet. Inställning av de digitala ingångarna 8, 9 och 27 görs i 5-00 Digital Input Mode (PNP är standardvärde) och digitala ingången 29 ställs in i 5-03 Digital Input 29 Mode (PNP är standardvärde). COMM. GND P N DIGI IN DIGI IN DIGI IN DIGI IN 0/4-20mA A OUT / DIG OUT Bild.25 Styrplintar 0V/20mA IN 0V/20mA IN 0V OUT 0/4-20mA A OUT / DIG OUT V GND GND MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 7

19 VLT HVAC Basic Drive.3.9 Elektrisk översikt 3-fas effekt ingång L L2 L3 PE PE U V W Motor 30BB626.0 UDC- Finns inte i alla effektstorlekar UDC+ +0 V DC 0-0 V DC 0/4-20 ma 50 (+0V UT) 53 (A IN) relä V AC 3A 0-0 V DC 0/4-20 ma 54 (A IN) 55 (COM A IN/UT) 42 0/4-20 ma, A UT/DIG UT 45 0/4-20 ma, A UT/DIG UT 04 relä V AC 3A 2 (+24V UT) 8 (DIGI IN) 9 (DIGI IN) 20 (COM D IN) 27 (DIGI IN) 29 (DIGI IN) 24 V (NPN) O V (PNP) 24 V (NPN) O V (PNP) 24 V (NPN) O V (PNP) 24 V (NPN) O V (PNP) Bussplint 0 ON = Terminerad OFF = Oterminerad 2 PÅ Bussplint RS-485- Gränssnitt (N PS-485) 69 (P RS-485) 68 (Com RS-485 ) 6 RS-485 Anslut inte skydd till 6 på 6, 7 och 8 (PNP) - Källa (NPN) - Sink Bild.26 OBS! Det finns ingen åtkomst till UDC- och UDC+ på följande enheter: IP V kw IP V 5-45 kw IP V 2,2-90 kw IP V kw 8 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

20 VLT HVAC Basic Drive.4 Programmering Information kan läsas från displayen..4. Så här programmerar du med den lokala manöverpanelen (LCP) OBS! Frekvensomformaren kan också programmeras från en dator via com-porten RS-485 genom att installera MCT 0 Set-up Software. Denna programvara kan antingen beställas med beställningsnummer 30B000 eller hämtas från Danfoss Danfosswebbplats: Lokal manöverpanel (LCP) Följande instruktioner gäller för FC 0 LCP. LCP:n är indelad i fyra funktionsgrupper. A. Alfanumerisk display B. Menyknappen Parameternummer och namn. 2 Parametervärde. 3 Menynummer visar den aktiva menyn och den redigerade menyn. Om den aktiva och den redigerade menyn är densamma, visas endast det menynumret (fabriksinställning). När den aktiva och den redigerade menyn är olika visas båda numren i displayen (meny 2). Det blinkande numret anger den redigerade menyn. 4 Motorriktning visas längst ned i displayens vänstra del med en liten pil i medsols eller motsols riktning. 5 Triangeln visar om LCP:n är i statusmeny, snabbmeny eller huvudmeny. Tabell.23 B. Menyknappen Använd menyknappen för att välja status, snabbmeny eller huvudmeny. C. Navigeringsknappar och indikeringslampor (lysdioder) C. Navigeringsknappar och indikeringslampor (lysdioder) D. Manöverknappar och indikeringslampor (lysdioder) 6 Com-lysdioden: Blinkar vid busskommunikation. 7 Grön lysdiod (On): Manöverdelen är i gång. 8 Gul lysdiod (Warn.): Indikerar en varning. 9 Blinkande röd lysdiod (Alarm): Indikerar ett larm A B -20 Motor Power [5] 0.37kW - 0.5HP Setup Menu Status Quick Menu Main Menu 30BB [Back]: Återgår till det föregående steget eller den föregående nivån i navigationsstrukturen [ ] [ ] [ ]: Används för att manövrera mellan parametergrupper, parametrar och inom parametrar. Kan också användas för inställning av lokal referens. 2 [OK]: Väljer en parameter och godkänner ändringar i parameterinställningar 6 Com. Tabell.24 0 C Back D. Manöverknappar och indikeringslampor (lysdioder) D On Warn. Alarm Hand On OK Off Reset Auto On 2 3 [Hand On]: Startar motorn och aktiverar styrningen av frekvensomformaren via LCP:n. OBS! Plint 27, digital ingång (5-2 Terminal 27 Digital Input) har inverterad utrullning som standardinställning. Det betyder att [Hand On] inte startar motorn om plint 27 inte har 24 V. Anslut plint 2 till plint 27. Bild A. Alfanumerisk display LCD-displayen är bakgrundsbelyst med 2 alfanumeriska rader. Samtliga data visas på LCP:n. 4 [Off/Reset]: Stoppar motorn (Av). Om den är i larmläge återställs larmet. 5 [Auto On]: Frekvensomformaren styrs antingen via styrplintarna och/eller via seriell kommunikation. Tabell.25 Vid start Vid den första igångsättningen ombeds användaren att välja språk. När valet är gjort kommer inte frågan att visas igen. Språkinställningen kan ändras i 0-0 Language. MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 9

21 VLT HVAC Basic Drive Select Language [ 0 ] English Setup 30BB628.0 Bild Guide för tillämpningar utan återkoppling Den inbyggda guiden hjälper installatören att ställa in frekvensomformaren för drift utan återkoppling på ett enkelt och strukturerat sätt. En tillämpning utan återkoppling har en startsignal, analog referens (spänning eller ström) och även reläsignaler (tillval) (men ingen återkopplingssignal från processen används). FC +24 V 2 DIG IN 8 DIG IN 9 COM DIG IN 20 DIG IN 27 DIG IN 29 Start 30BB674.0 Bild V A IN A IN COM A UT/D UT A UT/D UT R2 R Referens V Guiden visas efter start fram till dess att en parameter har ändrats. Det går alltid att komma åt guiden via snabbmenyn. Tryck på [OK] för att starta guiden. Om [Back] väljs, kommer FC 0 att återgå till statusskärmen. Bild.30 Press OK to start Wizard Push Back to skip it Setup 30BB MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

22 VLT HVAC Basic Drive At power up the user is asked to choose the prefered laguage. Com. On Warn. Alarm Select language [] English Setup Menu Back Status OK Quick Menu Main Menu... the HVAC FC 0 Wizard starts Select Regional Settings [0] Power kw/50 Hz Setup Grid Type [0] V/50Hz/Delta Setup Select Motor Type [0] Asynchronous PM motor Setup Set Motor current A Setup Select Motor nominal speed RPM Setup Asynchronous Motor Set Motor Power.50 kw 7 Setup Set Motor Voltage 0050 V 8 Setup 30BC244. Hand On Off Reset Power Up Screen OK Auto On 4 5 Set Motor Cont. Rated Torque 5.4 Nm Setup Stator resistance 0.65 Ohms Setup Set Motor frequency 0050 Hz Setup Set Motor current A Setup 9 0 The next screen will be 6 Motor poles 8 Setup Set Motor nominal speed 420 RPM Setup the Wizard screen. 7 Back EMF at 000 rpm 57 V Setup 2 Com. Press OK to start Wizard Press Back to skip it Setup Menu Status Quick Menu Main Menu if OK 8 9 d-axis inductance 5 mh Setup Set Max Output Frequency 0065 Hz Setup On Warn. Alarm Back OK Set Motor Speed low Limit Hz Setup Hand On Back Off Reset Wizard Screen if Auto On Set Motor Speed high Limit Hz Setup Set Ramp ramp-up time s Setup 3 Com. 0.0 Hz 0.0 kw Setup Menu Status Quick Menu Main Menu Set Ramp ramp-down Time s Setup Motor Type = PM Motor Current 25 Select T53 Mode [0] Current Setup Motor Type = Asynchronous Active Flying start? 24 [0] Disable Setup Voltage On Warn. Alarm Hand On Back Status Screen OK Off Reset The Wizard can always be reentered via the Quick Menu! (Do not AMA) Set T53 Low Current A Setup Set T53 High Current A Setup Set Min Reference Hz Setup Set Max Reference Hz Setup Select Function of Relay 32 [0] No function Setup Select Function of Relay 2 33 [0] No function Setup Automatic Motor Adaption 34 [0] Off Setup AMA OK Do AMA Set T53 low Voltage 0050 V Setup Set T53 high Voltage 0220 V Setup Wizard completed Auto Motor Adapt OK AMA running 38 Press OK to accept 37 Press OK Setup Setup Setup 0.0 Hz kw Setup Auto On AMA failed AMA Failed Bild.3 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 2

23 VLT HVAC Basic Drive Guiden FC 0-konfigurering av körning utan återkoppling Nr och namn Intervall Fabriks- Funktion 0-03 Regional Settings [0] Internationellt [] USA 0-06 GridType [0] V/50 Hz/IT-nät [] V/50 Hz/Delta [2] V/50 Hz [0] V/50 Hz/IT-nät [] V/50 Hz/Delta [2] V/50 Hz [20] V/50 Hz/IT-nät [2] V/50 Hz/Delta [22] V/50 Hz [30] V/50 Hz/IT-nät [3] V/50 Hz/Delta [32] V/50 Hz [00] V/60 Hz/IT-nät [0] V/60 Hz/Delta [02] V/60 Hz [0] V/60 Hz/IT-nät [] V/60 Hz/Delta [2] V/60 Hz [20] V/60 Hz/IT-nät [2] V/60 Hz/Delta [22] V/60 Hz [30] V/60 Hz/IT-nät [3] V/60 Hz/Delta [32] V/60 Hz -0 Motor Construction *[0] Asynkront [] PM, ej utpräg. SPM 0 Storleksrelaterad Välj driftläge för omstart vid återanslutning av frekvensomformaren till nätspänning efter en avstängning. [0] Asynkront Inställning av parameternvärdet kan ändra följande parametrar: -0 Motor Control Principle -03 Torque Characteristics -4 Damping Gain -5 Low Speed Filter Time Const. -6 High Speed Filter Time Const. -7 Voltage filter time const. -20 Motor Power [kw] -22 Motor Voltage -23 Motor Frequency -24 Motor Current -25 Motor Nominal Speed -26 Motor Cont. Rated Torque -30 Stator Resistance (Rs) -33 Stator Leakage Reactance (X) -35 Main Reactance (Xh) -37 d-axis Inductance (Ld) -39 Motor Poles -40 Back EMF at 000 RPM -66 Min. Current at Low Speed -72 Start Function -73 Flying Start 4-9 Max Output Frequency 4-58 Missing Motor Phase Function -20 Motor Power 0,2-0 kw/0,6-50 hk Storleksrelaterad Ange motoreffekten enligt märkskyltsdata -22 Motor Voltage 50,0-000,0 V Storleksrelaterad Ange motorspänning enligt märkskyltsdata -23 Motor Frequency 20,0-400,0 Hz Storleksrelaterad Ange motorfrekvensen enligt märkskyltsdata 22 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

24 VLT HVAC Basic Drive Nr och namn Intervall Fabriks- Funktion -24 Motor Current 0,0-0000,00 A Storleksrelaterad Ange motorström från märkskyltsdata -25 Motor Nominal Speed -26 Motor Cont. Rated Torque 00,0-9999,0 varv/minut Storleksrelaterad Ange motorns nominella varvtal från märkskyltsdata Storleksrelaterad Den här parametern är endast tillgänglig om -0 Motor Construction design är inställd till [] PM, ej utpräglad SPM. OBS! Om den här parametern ändras kommer det även att påverka inställningarna i andra parametrar -29 Automatic Motor Se -29 Automatic Motor Adaption Off AMA optimerar motorns prestanda Adaption (AMA) (AMA) -30 Stator Resistance Storleksrelaterad Ställ in statormotståndsvärdet (Rs) -37 d-axis Inductance (Ld) Storleksrelaterad Mata in värdet för d-axelns induktans. Hämta värdet från permanentmagnetmotorns datablad. Induktans för d-axel kan inte hittas genom att en AMA utförs. -39 Motor Poles Ange antalet motorpoler -40 Back EMF at 000 RPM Storleksrelaterad Linje-Linje RMS, mot-emf-spänning vid 000 varv/ minut -73 Flying Start Om PM väljs aktiveras flygande start och kan inte inaktiveras -73 Flying Start [0] Inaktiverad [] Aktiverad 0 Välj [] Aktiverad för att aktivera frekvensomformaren till att fånga upp en roterande motor som orsakats av nätavbrott. Välj [0] Inaktivera om du inte önskar denna funktion. Om är aktiverad -7 Start Delay och -72 Start Function inte har någon funktion är endast aktiv i läget VVC Minimum Reference Minimireferensen är det minsta värdet som summan av alla referenser kan anta 3-03 Maximum Reference Maximireferensen är det högsta värdet som summan av alla referenser kan anta 3-4 Ramp Ramp Up Time 0, ,0 s Storleksrelaterad Uppramptiden från 0 till den nominella -23 Motor Frequencyom asynkron motor har valts, uppramptiden från 0 till -25 Motor Nominal Speed om PM-motor har valts 3-42 Ramp Ramp Down Time 0, ,0 s Storleksrelaterad Nedrampningstid från nominell -23 Motor Frequency till 0 om en asynkron motor väljs, nedramptiden från -25 Motor Nominal Speed till 0 om PM-motor har valts 4-2 Motor Speed Low 0,0-400 Hz 0 Hz Ange minimigränsen för lågt varvtal Limit [Hz] 4-4 Motor Speed High 0,0-400 Hz 65 Hz Ange den maximala gränsen för högt varvtal Limit [Hz] 4-9 Max Output Storleksrelaterad Ange det maximala utfrekvensvärdet Frequency 5-40 Function Relay [0] Se 5-40 Function Relay Larm Välj funktion för att styra utrelä Funktionsrelä 5-40 Function Relay [] Se 5-40 Function Relay Frekvensomformaren Välj funktion för att styra utrelä 2 Funktionsrelä körs 6-0 Terminal 53 Low Voltage 0-0 V 0,07 V Ange spänningen som motsvarar det låga referensvärdet MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 23

25 VLT HVAC Basic Drive Nr och namn Intervall Fabriks- Funktion 6- Terminal 53 High Voltage 0-0 V 0 V Ange spänningen som motsvarar det högsta referensvärdet 6-2 Terminal 53 Low Current 0-20 ma 4 Ange strömmen som motsvarar det låga referensvärdet 6-3 Terminal 53 High Current 0-20 ma 20 Ange strömmen som motsvarar det höga referensvärdet 6-9 Terminal 53 mode [0] ström [] Spänning Välj om plint 53 ska användas ström- eller spänningsingång Tabell MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

26 VLT HVAC Basic Drive Guiden Konfigurering av körning med återkoppling 0-03 Regional Settings [0] Power kw/50 Hz 0-06 Grid Type 2 [0] V/50Hz/Delta 30BC Configuration Mode [3] Closed Loop PM motor 4-0 Motor Type [0] Asynchronous Asynchronous Motor 0-24 Motor Current 3.8 A -20 Motor Power.0 kw 5-25 Motor nominal speed 3000 RPM -22 Motor Voltage 0050 V Motor Cont. Rated Torque 5.4 Nm -23 Motor frequency 0050 Hz Stator resistance 0.65 Ohms -24 Motor current A Motor poles 8-25 Motor nominal speed 420 RPM Back EMF at 000 rpm 57 V 6-37 d-axis inductance(ld) 5 mh Max Ouput Frequency 0065 Hz Motor speed low limit 006 Hz 4-3 Motor speed high limit 0050 Hz 3-4 Ramp ramp-up time 0003 s Ramp ramp-down time 0003 s MotorType = PM Motor 22 MotorType = Asynchronous -73 Flying Start [0] No 22a Feedback source [] Analog input 54 This dialog is forced to be set to [] Analog input 54 22b 3-6 Reference Source 2 [0] No Operation Min Reference Max Reference Preset reference [0] 0.00 % Current Terminal 54 Mode [] Voltage Voltage T54 Low Current A T54 Filter time const. 0.0 s 6-20 T54 low Voltage 0050 V T54 low Feedback 006 Hz 6-23 T54 high Current 3.30 A 6-25 T54 high Feedback 0050 Hz PI Normal/Inverse Control [0] Normal PI Normal/Inverse Control 0050 Hz PI Proportional Gain PI integral time s 6-24 T54 low Feedback 006 Hz 6-2 T54 high Voltage 0220 V 6-25 T54 high Feedback 0050 Hz Automatic Motor Adaption [0] Off Bild.32 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 25

27 VLT HVAC Basic Drive Guiden Konfigurering av körning med återkoppling Nr och namn Intervall Fabriks- Funktion 0-03 Regional Settings [0] Internationellt [] USA 0-06 GridType [0] -[[32] se Guiden för tillämpningar utan återkoppling -00 Configuration Mode [0] Utan återkoppling [3] Med återkoppling -0 Motor Construction *[0] Motorkonstruktion [] PM, ej utpräg. SPM 0 Storlek vald Välj driftläge för omstart vid återanslutning av frekvensomformaren till nätspänningen efter en nedkoppling 0 Ändra den här parametern till med återkoppling [0] Asynkront Inställning av parametervärdet kan ändra följande parametrar: -0 Motor Control Principle -03 Torque Characteristics -4 Damping Gain -5 Low Speed Filter Time Const. -6 High Speed Filter Time Const. -7 Voltage filter time const. -20 Motor Power [kw] -22 Motor Voltage -23 Motor Frequency -25 Motor Nominal Speed -26 Motor Cont. Rated Torque -30 Stator Resistance (Rs) -33 Stator Leakage Reactance (X) -35 Main Reactance (Xh) -37 d-axis Inductance (Ld) -39 Motor Poles -40 Back EMF at 000 RPM -66 Min. Current at Low Speed -72 Start Function -73 Flying Start 4-9 Max Output Frequency 4-58 Missing Motor Phase Function -20 Motor Power 0,09-0 kw Storleksrelaterad Ange motoreffekten enligt märkskyltsdata -22 Motor Voltage 50,0-000,0 V Storleksrelaterad Ange motorspänning enligt märkskyltsdata -23 Motor Frequency 20,0-400,0 Hz Storleksrelaterad Ange motorfrekvensen enligt märkskyltsdata -24 Motor Current 0,0-0000,00 A Storleksrelaterad Ange motorström från märkskyltsdata -25 Motor Nominal Speed 00,0-9999,0 varv/minut Storleksrelaterad Ange motorns nominella varvtal från märkskyltsdata -26 Motor Cont. Rated Torque Storleksrelaterad Den här parametern är endast tillgänglig om -0 Motor Construction design är inställd till [] PM, ej utpräglad SPM. OBS! Om den här parametern ändras kommer det även att påverka inställningarna i andra parametrar -29 Automatic Motor Adaption Off AMA optimerar motorns prestanda (AMA) -30 Stator Resistance (Rs) Storleksrelaterad Ställ in statormotståndsvärdet -37 d-axis Inductance (Ld) Storleksrelaterad Mata in värdet för d-axelns induktans. Hämta värdet från permanentmagnetmotorns datablad. Induktans för d-axel kan inte hittas genom att en AMA utförs. -39 Motor Poles Ange antalet motorpoler 26 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

28 VLT HVAC Basic Drive Nr och namn Intervall Fabriks- Funktion -40 Back EMF at 000 RPM Storleksrelaterad Linje-Linje RMS, mot-emf-spänning vid 000 varv/minut -73 Flying Start [0] Inaktiverad [] Aktiverad 0 Välj [] Aktiverad för att aktivera frekvensomformaren till att "fånga upp" och styra en roterande motor, till exempel fläkttillämpningar. Om PM väljs, aktiveras flygande start Minimum Reference Minimireferensen är det minsta värdet som summan av alla referenser kan anta 3-03 Maximum Reference Maximireferensen är det högsta värde som summan av alla referenser kan anta 3-0 Preset Reference % 0 Ange börvärdet 3-4 Ramp Ramp Up Time 0, ,0 s Storleksrelaterad Uppramptiden från 0 till den nominella -23 Motor Frequencyom asynkron motor har valts, uppramptiden från 0 till -25 Motor Nominal Speed om PM-motor har valts 3-42 Ramp Ramp Down Time 0, ,0 s Storleksrelaterad Nedrampningstid från nominell -23 Motor Frequency till 0 om en asynkron motor väljs, nedramptiden från -25 Motor Nominal Speed till 0 om PM-motor har valts 4-2 Motor Speed Low Limit [Hz] 0,0-400 Hz 0,0 Hz Ange minimigränsen för lågt varvtal 4-4 Motor Speed High Limit [Hz] Hz 65 Hz Ange den min. gränsen för högt varvtal 4-9 Max Output Frequency Storleksrelaterad Ange det maximala utfrekvensvärdet 6-29 Terminal 54 mode [0] ström [] Spänning Välj om plint 54 ska användas för ström- eller spänningsingång 6-20 Terminal 54 Low Voltage 0-0 V 0,07 V Ange spänningen som motsvarar det låga referensvärdet 6-2 Terminal 54 High Voltage 0-0 V 0 V Ange spänningen som motsvarar det högsta värdet 6-22 Terminal 54 Low Current 0-20 ma 4 Ange strömmen som motsvarar det höga referensvärdet 6-23 Terminal 54 High Current 0-20 ma 20 Ange strömmen som motsvarar det höga referensvärdet 6-24 Terminal 54 Low Ref./Feedb. Value Ange återkopplingsvärdet som motsvarar värdet av spänning eller ström som anges i 6-20 Terminal 54 Low Voltage/6-22 Terminal 54 Low Current 6-25 Terminal 54 High Ref./Feedb. Value Ange återkopplingsvärdet som motsvarar värdet av spänning eller ström som anges i 6-2 Terminal 54 High Voltage/6-23 Terminal 54 High Current 6-26 Terminal 54 Filter Time 0-0 s 0,0 Ange tidskonstanten för filtret Constant 20-8 PI Normal/ Inverse Control [0] Normal [] Inverterad 0 Välj [0] Normal för att ange processtyrningen till att öka utvarvtalet när processfelet är positivt. Välj [] Inverterad för att reducera utvarvtalet PI Start Speed [Hz] Hz 0 Ange det motorvarvtal som ska uppnås som en startsignal för början på PI-styrning PI Proportional Gain 0-0 0,0 Ange proportionell förstärkning för processregleringen. Snabb styrning åstadkoms med hög förstärkning. Om förstärkningen blir för stor, kan processen bli instabil MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 27

29 VLT HVAC Basic Drive Nr och namn Intervall Fabriks- Funktion PI Integral Time 0,-999,0 s 999,0 s Ange processregleringens integraltid. Uppnå snabb styrning med en kort integraltid. Om integraltiden är för kort, blir dock processen instabil. En överdriven lång integraltid inaktiverar integralåtgärden. Tabell.27 Motorkonfigurering Snabbguiden för Motorkonfigurering hjälper dig ställa in de nödvändiga motorparametrarna. Nr och namn Intervall Fabriks- Funktion 0-03 Regional Settings [] USA 0-06 GridType [0] -[32] se -0 Motor Construction -20 Motor Power -22 Motor Voltage -23 Motor Frequency -24 Motor Current -25 Motor Nominal Speed Guiden för tillämpningar utan återkoppling [] PM, ej utpräg. SPM 0,2-0 kw/ 0,6-50 hk 0 Storlek vald [0] Asynkront *[0] Motorkonstruktion Storleksrelaterad 50,0-000,0 V Storleksrelaterad 0,0-0000,00 A 00,0-9999,0 varv/minut 20,0-400,0 Hz Storleksrelaterad Storleksrelaterad Storleksrelaterad Välj driftläge för omstart vid återanslutning av [0] Internationellt frekvensomformaren till nätspänning efter en avstängning. Ange motoreffekten enligt märkskyltsdata Ange motorspänning enligt märkskyltsdata Ange motorfrekvensen enligt märkskyltsdata Ange motorström från märkskyltsdata Ange motorns nominella varvtal från märkskyltsdata Nr och namn Intervall Fabriks- Funktion -26 Motor Cont. Rated Torque -30 Stator Resistance (Rs) -37 d-axis Inductance (Ld) -39 Motor Poles -40 Back EMF at 000 RPM -73 Flying Start Storleksrelaterad Storleksrelaterad Storleksrelaterad Denna parameter är tillgänglig om -0 Motor Construction har angetts till [] PM, ej utpräglad SPM. OBS! Om den här parametern ändras kommer det även att påverka inställningarna i andra parametrar Ställ in statormotståndsvärdet Mata in värdet för d-axelns induktans. Hämta värdet från permanentmagnetmotorns datablad. Induktans för d- axel kan inte hittas genom att en AMA utförs Ange antalet [0] Inaktiverad [] Aktiverad motorpoler Linje-Linje RMS, Storleksrelaterad mot-emfspänning vid 000 varv/minut 0 Välj Aktiverad för att aktivera frekvensomformaren till att "fånga upp" och styra en roterande motor 28 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

30 VLT HVAC Basic Drive Nr och namn Intervall Fabriks- Funktion 3-4 Ramp Ramp Up Time 0, ,0 s Storleksrelaterad Uppramptid från 0 till nominell -23 Motor Frequency 3-42 Ramp Ramp Down Time 0, ,0 s Storleksrelaterad Nedramptid från nominell -23 Motor Frequency to Motor Speed Low Limit [Hz] 0,0-400 Hz 0,0 Hz Ange minimigränsen för lågt varvtal 4-4 Motor Speed High Limit [Hz] 0,0-400 Hz 65 Ange den maximala gränsen för högt varvtal 4-9 Max Output Frequency Storleksrelaterad Ange det maximala utfrekvensvärdet 4. Tryck på [ ] [ ] för att bläddra genom parametrarna i den specifika gruppen. 5. Tryck på [Ok] för att välja parameter. 6. Tryck på [ ] [ ] för att ställa in/ändra parametervärdet. Tabell.28 Gjorda ändringar I Gjorda ändringar finns alla parametrar som ändrats efter fabriksinställning. Endast ändrade parametrar i aktuell redigerad konfigurering visas i Gjorda ändringar. Om parametervärdet är återställt till fabriksinställning, kommer parametern INTE att visas i Gjorda ändringar.. Du går in i snabbmenyn genom att trycka på [MENU]-knappen tills indikatorn i displayen placeras ovanför Snabbmenyn. 2. Tryck på knapparna [ ] [ ] för att välja antingen guiden FC 0, konfigurering av körning med återkoppling, motorkonfigurering eller gjorda ändringar. Tryck sedan på [OK]. 3. Tryck på [ ] [ ] för att bläddra genom parametrarna i Snabbmenyn. 4. Tryck på [OK] för att välja en parameter. 5. Tryck på [ ] [ ] för att ändra värdet på en parameterinställning. 6. Tryck på [OK] för att godkänna ändringen. 7. Tryck på [Back] två gånger för att gå till "Status", eller tryck på [Menu] en gång för att gå till Huvudmenyn. Huvudmenyn används för att komma åt samtliga parametrar.. Tryck på [Menu]-knappen tills indikatorn i displayen placeras ovanför "Huvudmenyn". 2. Använd [ ] [ ] för att bläddra genom parametergrupperna. 3. Tryck på [Ok] för att välja en parametergrupp. MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 29

31 VLT HVAC Basic Drive.5. Huvudmenystruktur 0-** Drift/display 0-0* Grundinställningar 0-0 Språk 0-03 Regionala inställningar 0-04 Drifttillstånd vid start 0-06 Nättyp 0-07 Auto DC Braking 0-* Menyinställningar 0-0 Aktiv meny 0- Programmeringsmeny 0-2 Länkade menyer 0-3* LCP, anpassad avläsning 0-30 Enhet för anp. avläsning 0-3 Minimivärde för anpassad avläs Maxvärde för anpassad avläs Displaytext 0-38 Displaytext Displaytext 3 0-4* LCP-knappsats 0-40 [Hand on]-knapp på LCP 0-42 [Auto on]-knapp på LCP:n 0-44 [Off/Reset]-knapp på LCP:n 0-5* Kopiera/spara 0-50 LCP-kopiering 0-5 Menykopiering 0-6* Lösenord 0-60 Lösenord till huvudmenyn -** Last och motor -0* Allmänna inställningar -00 Konfigurationsläge -0 Motorstyrningsprincip -03 Momentegenskaper -06 Medurs -* Motorval -0 Motorkonstruktion -4 Dämpningsförstärkning -5 Lågt varvtal filtertidkonstant -6 Högt varvtal filtertidkonstant -7 Spänningsfiltertid konstant -2* Motordata -20 Motoreffekt -22 Motorspänning -23 Motorfrekvens -24 Motorström -25 Nominell motorhastighet -26 Märkmoment motor -29 AMA (Automatic Motor Adaption) -3* Avanc. Motordata -30 Statormotstånd (Rs) -33 Statorläckagereaktans (X) -35 Huvudreaktans (Xh) -37 Induktans för d-axeln (Ld) -39 Motorpoler -4* Avanc. Motordata II -40 Mot-EMK vid 000 varv/minut -42 Motorkabellängd -43 Motorkabellängd, fot -5* Belast.ober. Inställning -50 Motormagnetisering vid nollvarvtal -52 Minsta varvtal normal magnetiser. [Hz] -55 U/f-förhållande - U -56 U/f-förhållande - F -6* Belast.ber. Inställning -60 Lastkompensation för lågt varvtal -6 Lastkompensation för högt varvtal -62 Eftersläpningskompensation -63 Eftersläpningskomp., tidskonstant -64 Resonansdämpning -65 Tidskonstant för resonansdämpning -66 Minimiström vid lågt varvtal -7* Startjusteringar -7 Startfördröjning -72 Startfunktion -73 Flygande start -8* Stoppjusteringar -80 Funktion vid stopp -82 Minsta varvtal för funktion v. stopp [Hz] -9* Motortemperatur -90 Termiskt motorskydd -93 Termistorkälla 2-** Bromsar 2-0* DC-broms 2-00 DC-håll/Förvärmning av motor, ström 2-0 DC-bromsström 2-02 DC-bromstid 2-04 DC-broms, inkoppl.varvtal 2-06 Parkeringsström 2-07 Parkeringstid 2-* Bromsenergifunkt. 2-0 Bromsfunktion 2-6 AC-broms, max. ström 2-7 Överspänningsstyrning 3-** Referens/ramper 3-0* Referensgränser 3-02 Minimireferens 3-03 Maximireferens 3-* Referenser 3-0 Förinställd referens 3- Joggvarvtal [Hz] 3-4 Förinställd relativ referens 3-5 Referens, källa 3-6 Referens 2, källa 3-7 Referens 3, källa 3-4* Ramp 3-4 Ramp, uppramptid 3-42 Ramp, nedramptid 3-5* Ramp Ramp 2, uppramptid 3-52 Ramp 2, nedramptid 3-8* Andra ramper 3-80 Joggramptid 3-8 Snabbstopp, ramptid 4-** Gränser/varningar 4-* Motorgränser 8-8 Antal bussfel 8-82 Slavmeddelanden mottagna 8-83 Antal slavfel 8-84 Skickade slavmeddelanden 8-85 Timeout-fel för slav 8-88 Återställ FC-portdiagnostik 8-9* Bussåterkoppling 8-94 Bussåterk. 3-** Smart Logic 3-0* SLC-inställningar 3-00 SL Controller-läge 3-0 Starthändelse 3-02 Stopphändelse 3-03 Återställ SLC 3-* Komparatorer 3-0 Komparatoroperand 3- Komparatoroperator 3-2 Komparatorvärde 3-2* Timers 3-20 SL Controller Timer 3-4* Logiska regler 3-40 Logisk regel, boolesk 3-4 Logisk regel, operator 3-42 Logisk regel, boolesk Logisk regel, operator Logisk regel, boolesk 3 3-5* Status 3-5 SL Controller, villkor 3-52 SL Controller, åtgärd 4-** Specialfunktioner 4-0* Växelriktarswitch. 4-0 Switchfrekvens 4-03 Övermodulering 4-08 Dämpande förstärkningsfaktor 4-* Nät på/av 4-0 Nätfel 4-2 Funktion vid nätfel 4-2* Återst.funktioner 4-20 Återställningsläge 4-2 Automatisk omstartstid 4-22 Driftläge 4-23 Typkod 4-27 Åtgärd vid växelriktarfel 4-28 Produktionsinställningar 4-29 Servicekod 4-4* Energioptimering 4-40 VT-nivå 4-4 Minimal AEO-magnetisering 4-5* Miljö 4-50 RFI-filter 4-5 DC-länk spänningskompensation 4-52 Fläktstyrning 4-53 Fläkt 4-55 Utgångsfilter 4-6* Auto.nedst Min. switchfrekvens 5-** Frekvensomformarinformation 5-0* Driftdata 5-00 Drifttimmar 4-0 Motorns varvtalsriktning 4-2 Motorvarvtal, nedre gräns [Hz] 4-4 Motorvarvtal, övre gräns [Hz] 4-8 Strömgräns 4-9 Max. utfrekvens 4-4* Reg. Varningar Varningsfrekv. Låg 4-4 Varningsfrekv. Högt 4-5* Reg. Varningar 4-50 Varning! Låg ström 4-5 Varning! Hög ström 4-54 Varning! Låg referens 4-55 Varning! Hög referens 4-56 Varning! Låg återkoppling 4-57 Varning! Hög återkoppling 4-58 Motorfasfunktion saknas 4-6* Varvtal, förbik. 4-6 Förbikoppla varvtal från [Hz] 4-63 Förbikoppla varvtal till [Hz] 4-64 Konf. halvautomatisk förbikoppling 5-** Digital I/O 5-0* Digitalt I/O-läge 5-00 Digital ingångsläge 5-03 Digital ingång 29 5-* Digitala ingångar 5-0 Plint 8, digital ingång 5- Plint 9, digital ingång 5-2 Plint 27, digital ingång 5-3 Plint 29, digital ingång 5-3* Digitala utgångar 5-34 Fördröjning på, digital utgång 5-35 Fördröjning av, digital utgång 5-4* Reläer 5-40 Funktionsrelä 5-4 Till-fördr., relä 5-42 Från-fördr., relä 5-5* Pulsingång 5-50 Plint 29, låg frekvens 5-5 Plint 29, hög frekvens 5-52 Plint 29, lågt ref.-/återkopplingsvärde värde 5-53 Plint 29, högt ref.-/återkopplingsvärde värde 5-9* Busstyrning 5-90 Busstyrning, digital och relä 6-** Analog I/O 6-0* Analogt I/O-läge 6-00 Tidsgräns för signalavbrott 6-0 Tidsgränsfunktion för signalavbrott 6-* Analog ingång Plint 53, låg spänning 6- Plint 53, hög spänning 6-2 Plint 53, låg ström 6-3 Plint 53, hög ström 6-4 Plint 53, lågt ref.-/återkopplingsvärde värde 6-5 Plint 53, högt ref.-/återkopplingsvärde värde 6-6 Plint 53, filtertidskonstant 6-9 Plint 53-läge 6-2* Analog ingång Plint 54, låg spänning 6-2 Plint 54, hög spänning 6-22 Plint 54, låg ström 6-23 Plint 54, hög ström 6-24 Plint 54, lågt ref.-/återkopplingsvärde värde 6-25 Plint 54, högt ref.-/återkopplingsvärde värde 6-26 Plint 54, filtertidskonstant 6-29 Plint 54-läge 6-7* Analog/digital utgång Plint 45, funktion 6-7 Plint 45, analog utgång 6-72 Plint 45, digital utgång 6-73 Plint 45, utgång minimiskala 6-74 Plint 45, utgång maxskala 6-76 Plint 45, busstyrning för utgång 6-9* Analog/digital utgång Plint 42, funktion 6-9 Plint 42, analog utgång 6-92 Plint 42, digital utgång 6-93 Plint 42, utgång minimiskala 6-94 Plint 42, utgång maxskala 6-96 Plint 42, busstyrning för utgång 6-98 Frekvensomformartyp 8-** Komm. och tillval 8-0* Allmänna inställningar 8-0 Styrplats 8-02 Källa för styrord 8-03 Tidsgräns för styrord 8-04 Tidsg.funktion för styrord 8-3* FC-portinställn Protokoll 8-3 Adress 8-32 Baudhastighet 8-33 Paritet/stoppbitar 8-35 Minsta svarsfördröjning 8-36 Maximal svarsfördröjning 8-37 Maximal fördr. mellan byten 8-4* FC MC-prot.inst PCD-läskonfiguration 8-5* Digital/buss 8-50 Välj utrullning 8-5 Välj snabbstopp 8-52 Välj DC-broms 8-53 Välj start 8-54 Välj reversering 8-55 Menyval 8-56 Välj förinställd referens 8-7* BACnet 8-70 BACnet, enhetsinstans 8-72 MS/TP, max. master 8-73 MS/TP, maxinfo stommar 8-74 "Jag är" service 8-75 Initiering av lösenord 8-8* FC-portdiagnostik 8-80 Antal bussmeddelanden 30 MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss

32 VLT HVAC Basic Drive 5-0 Driftstid 5-02 kwh-räknare 5-03 Starter 5-04 Överhettningar 5-05 Överspänningar 5-06 Återställ kwh-räkneverk 5-07 Återställ drifttidsräknare 5-3* Alarm Log [larmlogg] 5-30 Larmlogg: felkod 5-3 Intern felorsak 5-4* Frekvensomformaridentifiering 5-40 FC-typ 5-4 Effektdel 5-42 Spänning 5-43 Programversion 5-44 Beställd typkod 5-46 Beställningsnummer för frekvensomformare 5-47 Effektkort, beställningsnr 5-48 LCP-idnr 5-49 Program-ID, styrkort 5-50 Program-ID-effektkort 5-5 Frekvensomformarens serienummer 5-53 Effektkort, serienummer 5-9* Parameterinfo 5-92 Definierade parametrar 5-97 Tillämpningstyp 5-98 Frekvensomformaridentifiering 6-** Dataavläsningar 6-0* Allmän status 6-00 Styrord 6-0 Referens [Enhet] 6-02 Referens [%] 6-03 Statusord 6-05 Faktiskt huvudvärde [%] 6-09 Anpassad avläsning 6-* Motorstatus 6-0 Effekt [kw] 6- Effekt [hk] 6-2 Motorspänning 6-3 Frekvens 6-4 Motoreffekt 6-5 Frekvens [%] 6-8 Motor, termisk 6-3* Frekvensomformarstatus 6-30 Spänning DC-led 6-34 Kylplattans temp Växelriktare, termisk 6-36 växelriktare Nom. ström 6-37 växelriktare Max. ström 6-38 SL Controller, status 6-5* Ref. och återk Extern referens 6-52 Återkoppling [enhet] 6-6* Ingångar och utgångar 6-60 Digital ingång 6-6 Plint 53, inställning 6-62 Analog ingång AI Plint 54, inställning 6-64 Analog ingång AI Analog utgång AO42 [ma] 6-66 Digital utgång 6-67 Pulsingång #29 [Hz] 6-7 Reläutgång [bin] 6-72 Räknare A 6-73 Räknare B 6-79 Analog utgång AO45 6-8* Fältbuss och FC-port 6-86 FC-port, REF 6-9* Avläsn. diagnostik 6-90 Larmord 6-9 Larmord Varningsord 6-93 Varningsord Ext. Statusord 6-95 Ext. Statusord 2 8-** Info. och avläsn. 8-* Fire mode-logg 8-0 FireMode-logg: händelse 20-** Frekvensomformare med återkoppling 20-0* Återkoppling Återk., källa 20-0 Återk., konvertering 20-8* PI grundinställningar 20-8 Normal/inverterad PI-reglering PI-startvarvtal [Hz] Inom referens bandbredd 20-9* PI-regulator 20-9 Anti-windup för PI PI Proportionell förstärkning PI Integraltid Feed forward-faktor för PI 22-** Appl. funktion 22-4* Energisparläge Minsta körtid 22-4 Minsta vilotid Återstartsvarvtal [Hz] Återstart, ref./åk-skilln Börvärdesökning Max. ökningstid Energisparhastighet [Hz] 22-6* Detektering av trasigt band Trasigt band, funktion 22-6 Trasigt band, moment Trasigt band, fördröjning 24-** Appl. funktioner * Fire Mode FM-funktion FM förinställd referens FM, larmhantering 24-* Förbikoppling 24-0 Förbikopplingsfunktion 24- Frekvensomformare förbikoppl. fördr.tid 38-** Endast felsökning se PNU 429 (service-kod) även 38-0* Alla felsökningsparametrar TestMonitorMode 38-0 Version och stack Programversion för protokoll LCP, redigeringsinställning EEPROMDdataVers PowerDataVariantID AMA, förnyat försök 38-0 DAC-val 38-2 DAC-skalning MOC_TestUS MOC_TestS TestMocFunctions DC-busseffektmätning CheckSum Analog ingång 53 (%) 38-3 Analog ingång 54 (%) Ingång referens Ingång referens Ingång referensinställning Återkoppling (%) Felkod Styrord ResetCountersControl Aktiv meny för BACnet Namn på analogt värde för BACnet 38-4 Namn på analogt värde 3 för BACnet Namn på analogt värde 5 för BACnet Namn på analogt värde 6 för BACnet Namn på binärt värde för BACnet Namn på binärt värde 2 för BACnet Namn på binärt värde 3 för BACnet Namn på binärt värde 4 för BACnet Namn på binärt värde 5 för BACnet Namn på binärt värde 6 för BACnet Namn på binärt värde 2 för BACnet 38-5 Namn på binärt värde 22 för BACnet Namn på binärt värde 33 för BACnet Bussåterkop., konvertering Busstyrningsstopp Växelriktare, ETR-räknare Likriktare, ETR-räknare DB_ErrorWarnings 38-6 Utökat larmord AMA_DebugS AOCDebug AOCDebug AO42_FixedMode AO42_FixedValue DI_TestCounters Skyddsfunkt. Räknare Högst, lägst koppling 38-8 DB_SendDebugCmd MaxTaskRunningTime DebugInformation DB_OptionSelector EEPROM_Address EEPROM_Value Logg, återstående tid LCP FC-Protokollval 38-9 Motoreffekt, intern Motorspänning, intern Motorfrekvens, intern Lsigma DB_SimulateAlarmWarningExStatus Datalogg, lösenord Dataloggperiod Signal till felsökning Signerad felsökningsinformation 40-** Endast felsökning backup 40-0* Felsökningsparametrar, backup TestMonitorMode_Backup MG8A407 - VLT är ett registrerat varumärke som tillhör Danfoss 3
