Innehållsförteckning Sida Säkerhetsinstruktion... 1 IT-nät 3x230VAC... 2 Anslutningar... 2 Manövernehet LCP... 3 Manuell drift... 3 Ändra rotationsriktning... 3 Mer information... 3 Kopplingsschema.

1 Innehållsförteckning Sida Säkerhetsinstruktion... 1 IT-nät 3x230VAC... 2 Anslutningar... 2 Manövernehet LCP... 3 Manuell drift... 3 Ändra rotationsriktning... 3 Mer information... 3 Kopplingsschema... 4 Grundkonfiguration... 5 PID-reglering... 6 Säkerhetsinstruktioner Kontrollera att frekvensomformaren är korrekt ansluten till jord. Dra inte ut kontakterna till nät eller motor eller andra strömanslutningar när frekvensomformaren är ansluten till matande nät. Skydda användaren mot nätspänning. Skydda motorn mot överbelastning i enlighet med nationella och lokala bestämmelser. Läckströmmamrna till jord överskrider 3,5 ma, se Design guide. [Off]-knappen är inte en säkerhetsbrytare. Den kopplar inte från frekvensomformaren från nätet. Varning! Varning för farlig spänning. Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvens-omformaren kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i denna handbok samt lokala och nationella regler och säkerhetsföreskrifter. Varning! Installation på höga höjder Vid installation på hög höjd kontakta Fläkt Woods angående PELV. Försiktigt! Jordfelsbrytare: Denna produkt kan orsaka en likström i skyddsledaren. När en jordfelsbrytare används för extra skydd ska edast en jordfelsbrytare av typ B (tidsfördröjd) användas på ingångssidan på denna produkt. Se även Danfoss tillämpningsnotering för RCD, MN90G. Skyddsjordning av frekvensomformaren och användningen av RCD-enheter måste alltid följa nationella och lokala bestämmelser. Varning! Urladdningstid! Frekvensomformare har DC-busskondensatorer som kan behålla sin laddning även efter att nätspänningen kopplats från. Undvik elektriska faror genom att koppla från nätspänningen, koppla från motorer av typen permanentmagnet och DC-bussförsörjningar, inklusive batteribackup, UPS och DC-bussanslutningar till andra frekvensomformare. Vänta tills kondensatorerna är helt urladdade innan underhåll eller reparationsarbete utförs. Läs mer om väntetiderna för urladdning i tabellen nedan. Om du påbörjar service- eller reparationsarbete på enheten direkt när du brutit strömmen utan att vänta föreskriven tid, kan det leda till dödsfall eller allvarliga personskador. Spänning (V) Effektområde (kw) Minsta väntetid (min) ,1 3, , ,1 7, Fläkt Woods 9325 SE Rätt till ändringar förbehålls

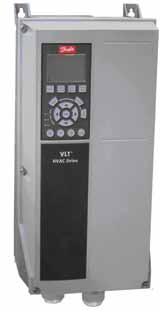

2 försiktigt! IT-nät (3x230VAC) Vid installation av FC102 på ett isolerat nät (IT-nät, 3x230 VAC) skall parameter ställas till [0] Av. Tryck två gånger på [Main Menu]. Navigera med knapparna [ ] [ ] och [OK] tills parameter visas (välj 14-**, därefter 14-5* och till sist 14-50). Sätt denna parameter till [0] Av. Anslutningar princip bild BB Manöverenhet (LCP) 5 2 RS 485 seiell buss 3 Analog I/0 4 LCP kontakt 5 Analoga switchar 17 6 Kabelavlastare/PE-jord 16 7 Jordningsplåt 6 8 Jordningsklämma 15 9 Skärmad kabeljordningsklämma och kabelavlastare Motoranslutning 11 Relä 1 12 Relä 2 13 Broms- och lastdelningsplint 8 14 Nätanslutning USB Seriell buss, plintswitch Digital I/0 och 24 V 18 Täckplåt Fläkt Woods 9325 SE Rätt till ändringar förbehålls

3 Info Frekvensomriktare FC102 (snabbguide) Manöverenhet (LCP) A. Alfanumerisk display Informationen som visas i manöverenhetens display (LCP) kan anpassas efter användarens behov. Se parameter 0-20, 0-21, 0-22, 0-23 och Fabriksinställning visar: motorvarv per minut, motorström, motoreffekt, motorfrekvens och referens. B. Menyknappar Du använder menyknapparna för att komma åt parameterinställningarna, för att växla mellan statusvisningslägen vid normal drift och för att visa felloggens data. C. Navigering och indikering [Back] återgår till förgående steg eller menylista [Cancel] Ångra senaste ändring eller kommando [Info] Ger info om den funktion som visas [ ] [ ] [ ] [ ] navigera samt öka/minska [OK] Aktivera val eller komma åt parametergrupp a a b Status 1(1) 1234rpm 1.0 A 43,5Hz Run OK Status Back Quick Menu 43,5Hz Main Menu Cancel Alarm Log Grön indikering spänning på Gul indikering varning Röd indikering - larm c c On OK D. Driftslägesknappar och återställning [Hand/on] - Start av motorn för lokal styrning [Off] Stopp av motorn [Auto/on] Tillåt styrning via styrplintar eller buss [Reset] Återställning av larm d Warn. Alarm Hand on Off Auto on Reset Manuell drift Tryck på [Hand/on] för att starta Tryck på navigationsknapparna för att ställa önskat varvtalet Tryck på [Off] för att stoppa Tryck på [Auto/on] för att återgår till automatisk drift Ändra rotationsriktning Rotationsriktningen kan vid behov enkelt ändras med parameter Vid korrekt inkoppling ger 0 = medurs och 1 = moturs. Mer information Denna snabbguide innehåller grundläggande information som du behöver för att kunna installera och köra frekvensomformaren. Mer information finns i den bifogade dokumentationen. Fläkt Woods 9325 SE Rätt till ändringar förbehålls

4 Kopplingsschema Danfoss FC V V 13 DIG IN 18 DIG IN 19 COM 20 DIG IN 27 DIG IN 29 DIG IN 32 DIG IN 33 DIG IN 37 Start Analoga switchar A53 12 A54 12 ON ON ON = 0-20m OFF = 0-10VDC +10V 50 A IN 53 A IN 54 COM 55 A OUT 42 COM R2 R Reference 0 10VDC (FW standard) Ärvärde PID reglering Reläutgång 0 Larm NO/NC (Param ) Reläutgång 1 Driftindikering NO/NC (Param ) RS-485 com 61 RS RS Grundkonfiguration (Fläkt Woods standard) avser VDC styrning via plint 53. För aktivering av intern PID regulator se sidan 6. Givaren kopplas in på plint 54. Signaler Benämning Typ Plint Start Potentialfri slutning Styrsignal VDC 53 Tryckflödesgivare VDC (4...20mA) 54 COM För analog in (Plint 53, Larm R1 NO / NC 01, 02, 03 Larm R2 NO / NC 04, 05, 06 Fläkt Woods 9325 SE Rätt till ändringar förbehålls

5 Grundkonfiguration för asynkonmaskiner (Fläkt Woods standard) Då frekvensomriktaren spänningssätts för första gången ges först möjlighet att ställa in språk. Detta kan självklart ändras i efterhand. Därefter startas Smart Start för VDC styrning genom ett tryck på [ ], följt av ett tryck på [OK]. Steg Beskrivning TF FF 1 Språk Svenska Svenska 2 Motorkonstruktion Asynkront Asynkront 3 Antal motorer Termiskt motorskydd ETR 1 ETR 1 5 Motoreffekt [kw] 6 Motorspänning 7 Motorström 8 Motor frequency Se motorskylt 9 Nominellt motorvarvtal 10 Min referens 0 Hz 0 Hz 11 Max referens Hz Hz 12 Tillämpa på plint 53 Ja Ja 13 Applikation Fkt Fkt 14 Automatisk energioptimering Ja (2, 4-pol) Ja (2, 4-pol) Nej (övriga) Nej (övriga) Se motorskylt 15 AMA Ja Ja 16 Bekräfta AMA OK OK 17 Tryck 2 gånger på [Main Menu] 18 Välj 3-** Referens / Ramper 19 Välj 3-4* Ramp 1 20 [3-41] Ramp 1, uppramptid 21 [3-42] Ramp 1, nedramptid 30s 40s Frekvensomriktaren är nu klar för fläktstyrning via VDC på plint 53. Tryck en gång på [Status] för att återgå till Statussidan. Avser man istället att utnyttja den interna PID-regulatorn, fortsätt till nästa sida i snabbguiden. Konfiguration utförd av Datum Smart Start kan när som helst aktiveras igen. Tryck först på [Quick Menus]. Navigera därefter med knapparna [ ] och [ ] tills markören står på Q4 Smart Start. Tryck därefter [OK]. Återställ Danfoss fabriksinställningarna Tryck två gånger på [Main Menu]. Navigera med knapparna [ ] [ ] och [OK] tills parameter visas (välj 14-**, därefter 14-2* och till sist 14-22). Sätt denna parameter till 2 och bryt därefter nät-spänningen. När frekvensomriktaren åter spänningssätts har parametrarna återgått till fabriksinställning Fläkt Woods 9325 SE Rätt till ändringar förbehålls

6 Aktivering av PID reglering Steg Beskrivning TF FF 1 Tryck [Quick menus] 2 Välj Q3 Funktionsmenyer 3 Välj Q3-3 Med återk., inst. 4 Välj Q3-30 Enkelzon, int. börvärde Konfigurationsläge [3] Med återkoppling [3] Med återkoppling Enhet för ref./återk. [72] Pa [72] Pa Min referens/återkoppling 0 Pa 0 Pa Max referens/återkoppling. Pa Pa 9 Tryck 1 gång på [ ] Plint 54. lågt ref./återk. 0 Pa 0 Pa Plint 54. högt ref./återk. Pa Pa Plint 54.tidskonstant för filter 1 s 1 s 14 Tryck 4 gånger på [ ] Börvärde 1 Pa Pa Normal/inv. PID-reglering [0] Normalt [0] Normalt Se givare Se givare Börvärde 17 Tryck 2 gånger på [ ] Prop. först. för PID PID-integraltid 30.0s 30.0s Justeras vid behov 20 Tryck 2 gånger på [Main Menu] 21 Välj 0-** Drift/display 22 Välj 0-2* LCP-display Displayrad 1.1, liten [1654] Återkoppling 1 [1654] Återkoppling 1 Konfiguration utförd av Datum Fläkt Woods 9325 SE Rätt till ändringar förbehålls

7 Monterings- och skötselinstruktion Frekvensomriktare FC102 (snabbguide) Parallelldrift Då två frekvensomriktare ska jobba parallellt, konfigureras den ena som master och den andra som slav. Därefter sammankopplas de båda frekvensomriktaran enligt nedan. Konfiguration master Parameter Beskrivning TF FF 6-50 Funktion plint mA 4-20mA Konfiguration slav Parameter Beskrivning TF FF 6-14 Utfrekvens motsvarande 4mA 0 Hz 0 Hz 6-15 Utfrekvens motsvarande 20 ma Hz Hz Ställ omkopplare A53 (placerad under displayen) i läge I. Omformaren måste vara spänningslös! Inkoppling Master Slav Fläkt Woods 9325 SE Rätt till ändringar förbehålls
