Frekvensomriktare FC101 (snabbguide)

Transkript

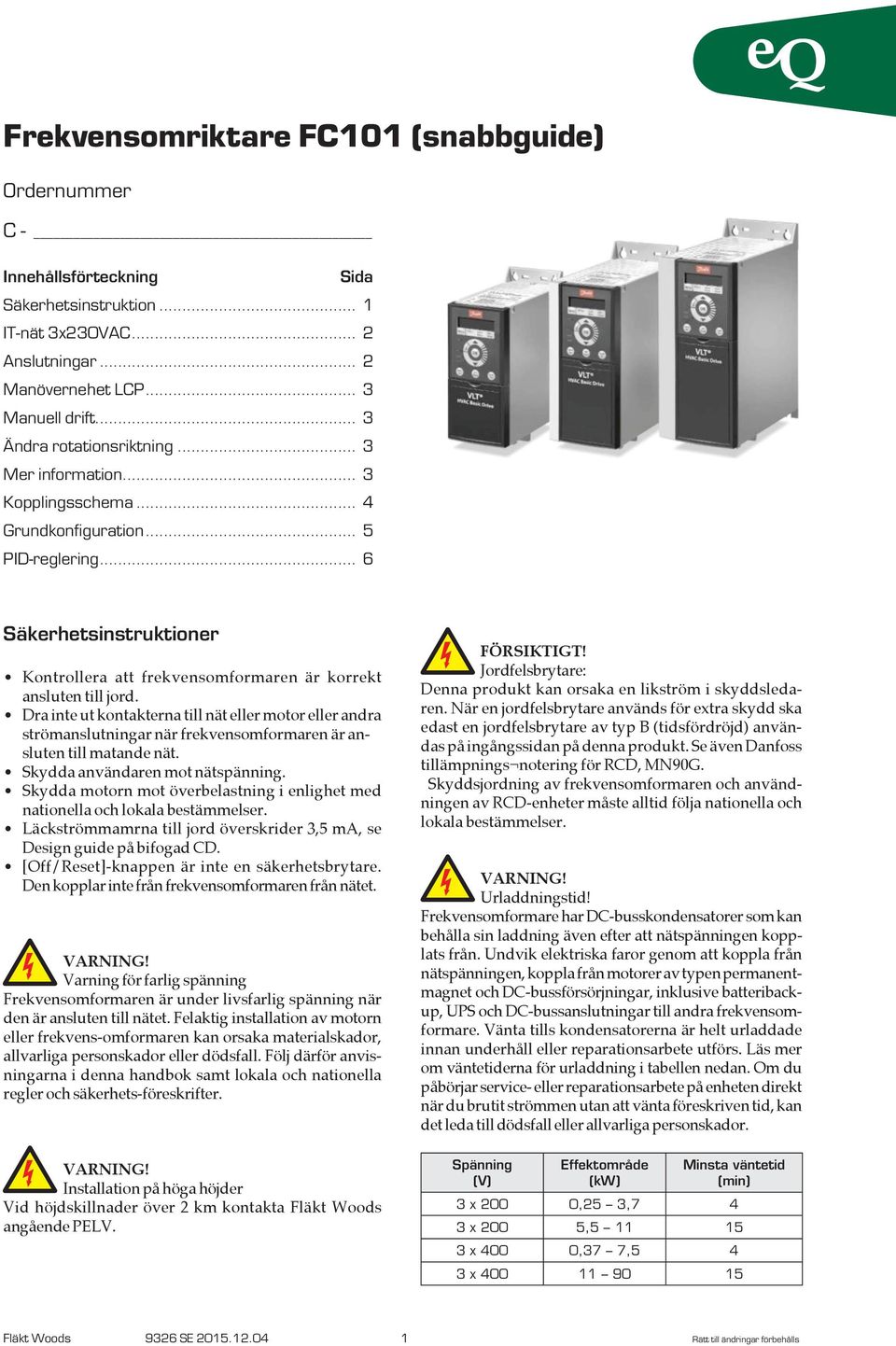

1 Ordernummer C - Innehållsförteckning Sida Säkerhetsinstruktion... 1 IT-nät 3x230VAC... 2 Anslutningar... 2 Manövernehet LCP... 3 Manuell drift... 3 Ändra rotationsriktning... 3 Mer information... 3 Kopplingsschema... 4 Grundkonfiguration... 5 PID-reglering... 6 Säkerhetsinstruktioner Kontrollera att frekvensomformaren är korrekt ansluten till jord. Dra inte ut kontakterna till nät eller motor eller andra strömanslutningar när frekvensomformaren är ansluten till matande nät. Skydda användaren mot nätspänning. Skydda motorn mot överbelastning i enlighet med nationella och lokala bestämmelser. Läckströmmamrna till jord överskrider 3,5 ma, se Design guide på bifogad CD. [Off/Reset]-knappen är inte en säkerhetsbrytare. Den kopplar inte från frekvensomformaren från nätet. Varning! Varning för farlig spänning Frekvensomformaren är under livsfarlig spänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvens-omformaren kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i denna handbok samt lokala och nationella regler och säkerhets-föreskrifter. Varning! Installation på höga höjder Vid höjdskillnader över 2 km kontakta Fläkt Woods angående PELV. Försiktigt! Jordfelsbrytare: Denna produkt kan orsaka en likström i skyddsledaren. När en jordfelsbrytare används för extra skydd ska edast en jordfelsbrytare av typ B (tidsfördröjd) användas på ingångssidan på denna produkt. Se även Danfoss tillämpnings notering för RCD, MN90G. Skyddsjordning av frekvensomformaren och användningen av RCD-enheter måste alltid följa nationella och lokala bestämmelser. Varning! Urladdningstid! Frekvensomformare har DC-busskondensatorer som kan behålla sin laddning även efter att nätspänningen kopplats från. Undvik elektriska faror genom att koppla från nätspänningen, koppla från motorer av typen permanentmagnet och DC-bussförsörjningar, inklusive batteribackup, UPS och DC-bussanslutningar till andra frekvensomformare. Vänta tills kondensatorerna är helt urladdade innan underhåll eller reparationsarbete utförs. Läs mer om väntetiderna för urladdning i tabellen nedan. Om du påbörjar service- eller reparationsarbete på enheten direkt när du brutit strömmen utan att vänta föreskriven tid, kan det leda till dödsfall eller allvarliga personskador. Spänning (V) Effektområde (kw) Minsta väntetid (min) 3 x 200 0,25 3,7 4 3 x 200 5, x 400 0,37 7,5 4 3 x Fläkt Woods 9326 SE Rätt till ändringar förbehålls

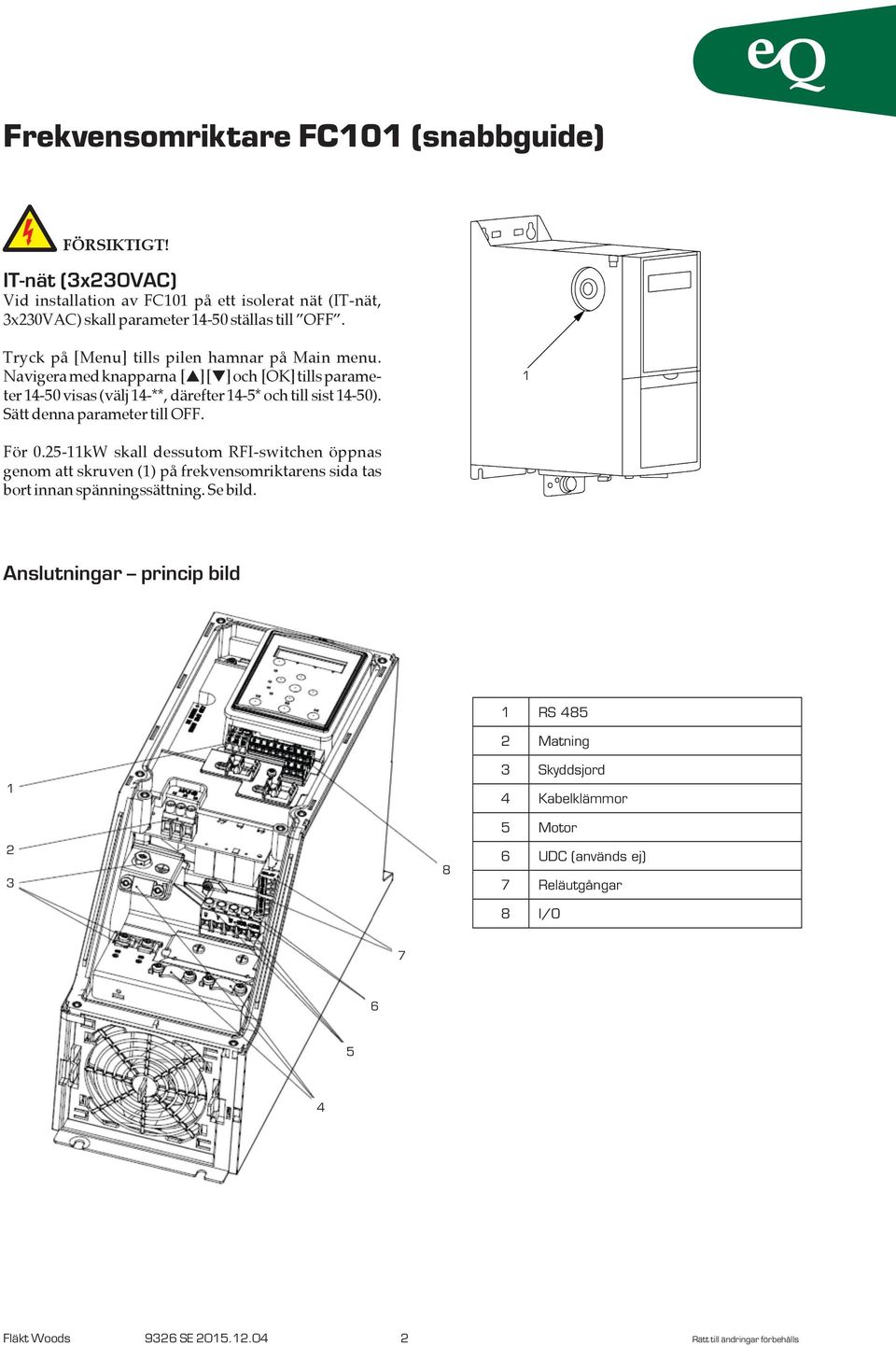

2 försiktigt! IT-nät (3x230VAC) Vid installation av FC101 på ett isolerat nät (IT-nät, 3x230VAC) skall parameter ställas till OFF. Tryck på [Menu] tills pilen hamnar på Main menu. Navigera med knapparna [ ] [ ] och [OK] tills parameter visas (välj 14-**, därefter 14-5* och till sist 14-50). Sätt denna parameter till OFF. 1 För kW skall dessutom RFI-switchen öppnas genom att skruven (1) på frekvensomriktarens sida tas bort innan spänningssättning. Se bild. Anslutningar princip bild 1 RS Matning Skyddsjord 4 Kabelklämmor 5 Motor 6 UDC (används ej) 7 Reläutgångar 8 I/O Fläkt Woods 9326 SE Rätt till ändringar förbehålls

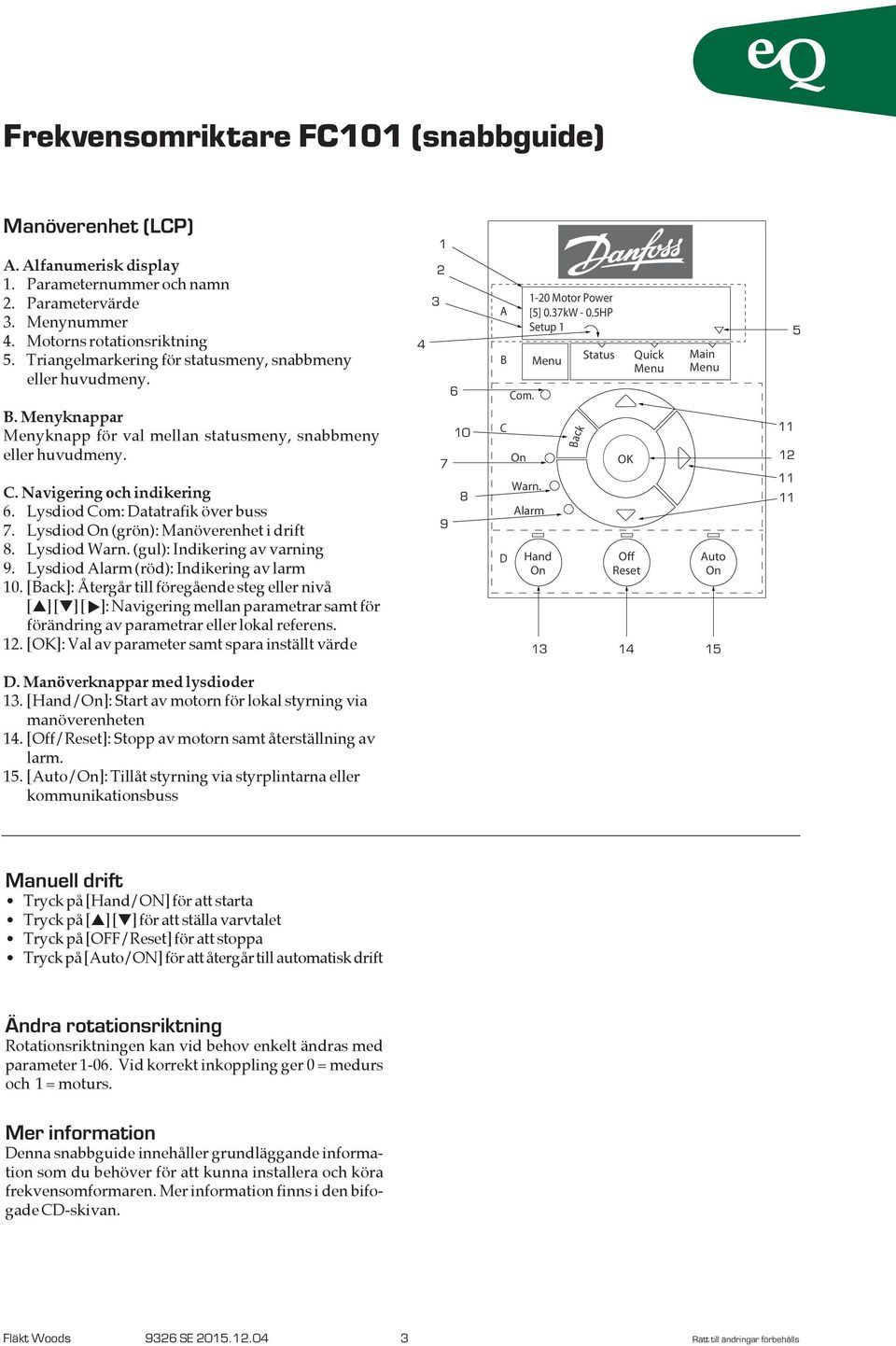

3 Manöverenhet (LCP) a. alfanumerisk display 1. Parameternummer och namn 2. Parametervärde 3. Menynummer 4. Motorns rotationsriktning 5. Triangelmarkering för statusmeny, snabbmeny eller huvudmeny. B. Menyknappar Menyknapp för val mellan statusmeny, snabbmeny eller huvudmeny. C. navigering och indikering 6. Lysdiod Com: Datatrafik över buss 7. Lysdiod On (grön): Manöverenhet i drift 8. Lysdiod Warn. (gul): Indikering av varning 9. Lysdiod Alarm (röd): Indikering av larm 10. [Back]: Återgår till föregående steg eller nivå [ ] [ ] [ ]: Navigering mellan parametrar samt för förändring av parametrar eller lokal referens. 12. [OK]: Val av parameter samt spara inställt värde A B C D Com. On 1-20 Motor Power [5] 0.37kW - 0.5HP Setup 1 Warn. Alarm Menu Hand On Back Status OK Off Reset Quick Menu Main Menu Auto On BB D. Manöverknappar med lysdioder 13. [Hand/On]: Start av motorn för lokal styrning via manöverenheten 14. [Off/Reset]: Stopp av motorn samt återställning av larm. 15. [Auto/On]: Tillåt styrning via styrplintarna eller kommunikationsbuss Manuell drift Tryck på [Hand/ON] för att starta Tryck på [ ] [ ] för att ställa varvtalet Tryck på [OFF/Reset] för att stoppa Tryck på [Auto/ON] för att återgår till automatisk drift Ändra rotationsriktning Rotationsriktningen kan vid behov enkelt ändras med parameter Vid korrekt inkoppling ger 0 = medurs och 1 = moturs. Mer information Denna snabbguide innehåller grundläggande information som du behöver för att kunna installera och köra frekvensomformaren. Mer information finns i den bifogade CD-skivan. Fläkt Woods 9326 SE Rätt till ändringar förbehålls

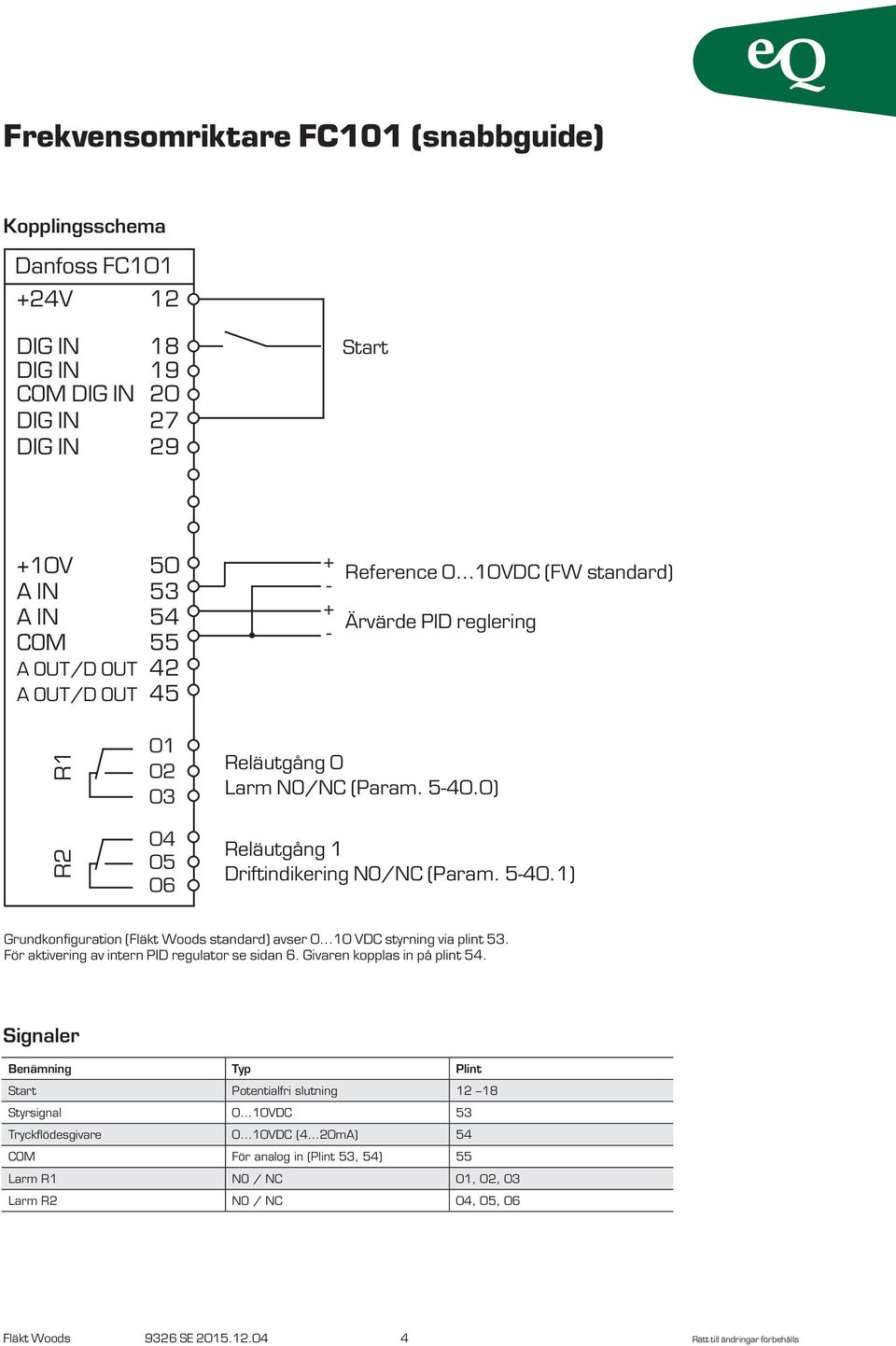

4 Kopplingsschema Danfoss FC V 12 DIG IN 18 DIG IN 19 COM DIG IN 20 DIG IN 27 DIG IN 29 Start +10V 50 A IN 53 A IN 54 COM 55 A OUT/D OUT 42 A OUT/D OUT Reference 0 10VDC (FW standard) Ärvärde PID reglering R2 R Reläutgång 0 Larm NO/NC (Param ) Reläutgång 1 Driftindikering NO/NC (Param ) Grundkonfiguration (Fläkt Woods standard) avser VDC styrning via plint 53. För aktivering av intern PID regulator se sidan 6. Givaren kopplas in på plint 54. Signaler Benämning Typ Plint Start Potentialfri slutning Styrsignal VDC 53 Tryckflödesgivare VDC (4...20mA) 54 COM För analog in (Plint 53, 54) 55 Larm R1 NO / NC 01, 02, 03 Larm R2 NO / NC 04, 05, 06 Fläkt Woods 9326 SE Rätt till ändringar förbehålls

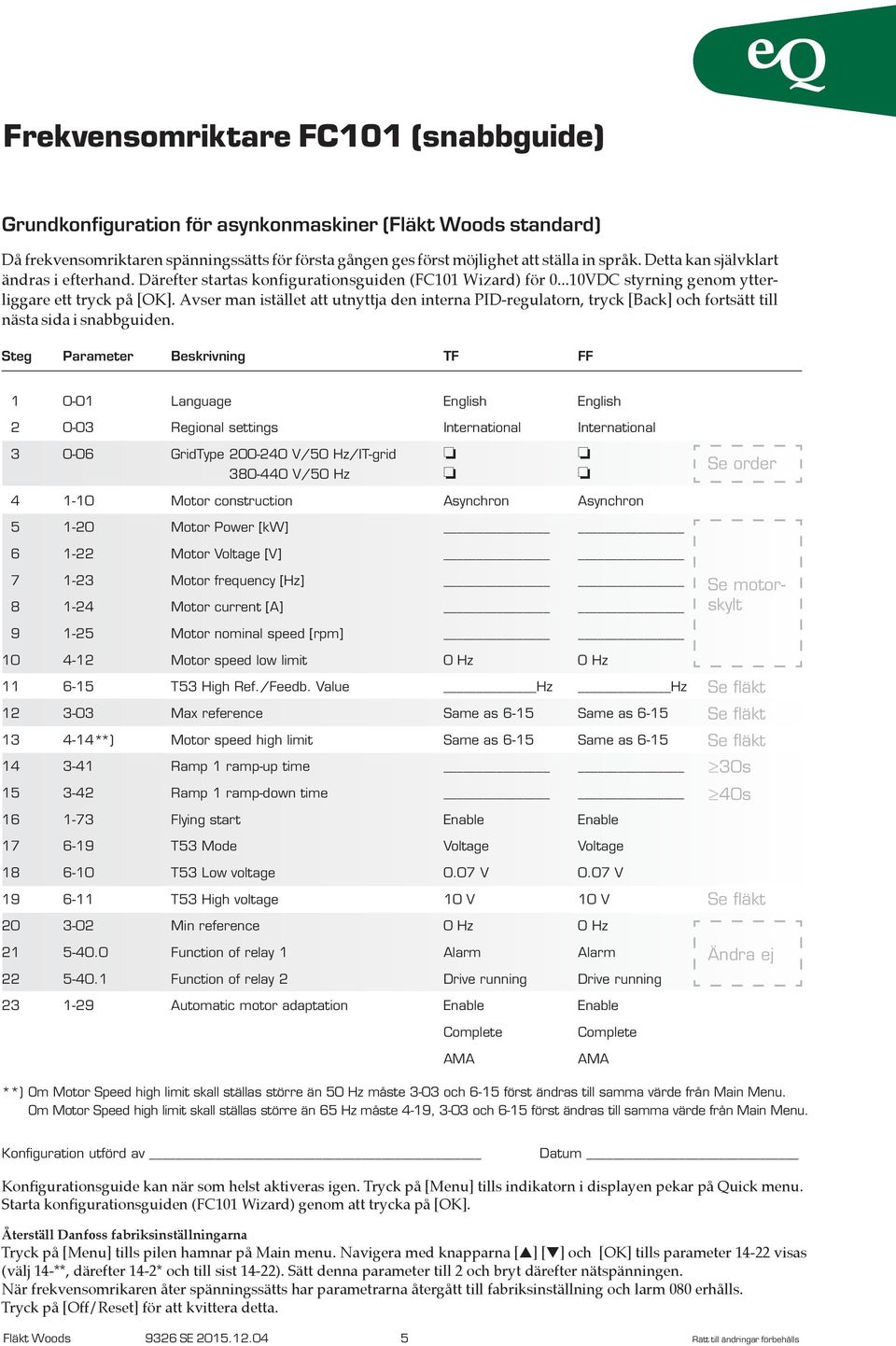

5 Grundkonfiguration för asynkonmaskiner (Fläkt Woods standard) Då frekvensomriktaren spänningssätts för första gången ges först möjlighet att ställa in språk. Detta kan självklart ändras i efterhand. Därefter startas konfigurationsguiden (FC101 Wizard) för VDC styrning genom ytterliggare ett tryck på [OK]. Avser man istället att utnyttja den interna PID-regulatorn, tryck [Back] och fortsätt till nästa sida i snabbguiden. Steg Parameter Beskrivning TF FF Language English English Regional settings International International GridType V/50 Hz/IT-grid V/50 Hz Motor construction Asynchron Asynchron Se order Motor Power [kw] Motor Voltage [V] Motor frequency [Hz] Motor current [A] Se motorskylt Motor nominal speed [rpm] Motor speed low limit 0 Hz 0 Hz T53 High Ref./Feedb. Value Hz Hz Max reference Same as 6-15 Same as **) Motor speed high limit Same as 6-15 Same as Ramp 1 ramp-up time Ramp 1 ramp-down time Flying start Enable Enable 30s 40s T53 Mode Voltage Voltage T53 Low voltage 0.07 V 0.07 V T53 High voltage 10 V 10 V Min reference 0 Hz 0 Hz Function of relay 1 Alarm Alarm Function of relay 2 Drive running Drive running Ändra ej Automatic motor adaptation Enable Enable Complete Complete **) Om Motor Speed high limit skall ställas större än 50 Hz måste 3-03 och 6-15 först ändras till samma värde från Main Menu. Om Motor Speed high limit skall ställas större än 65 Hz måste 4-19, 3-03 och 6-15 först ändras till samma värde från Main Menu. Konfiguration utförd av Datum Konfigurationsguide kan när som helst aktiveras igen. Tryck på [Menu] tills indikatorn i displayen pekar på Quick menu. Starta konfigurationsguiden (FC101 Wizard) genom att trycka på [OK]. Återställ Danfoss fabriksinställningarna Tryck på [Menu] tills pilen hamnar på Main menu. Navigera med knapparna [ ] [ ] och [OK] tills parameter visas (välj 14-**, därefter 14-2* och till sist 14-22). Sätt denna parameter till 2 och bryt därefter nätspänningen. När frekvensomrikaren åter spänningssätts har parametrarna återgått till fabriksinställning och larm 080 erhålls. Tryck på [Off/Reset] för att kvittera detta. Fläkt Woods 9326 SE Rätt till ändringar förbehålls

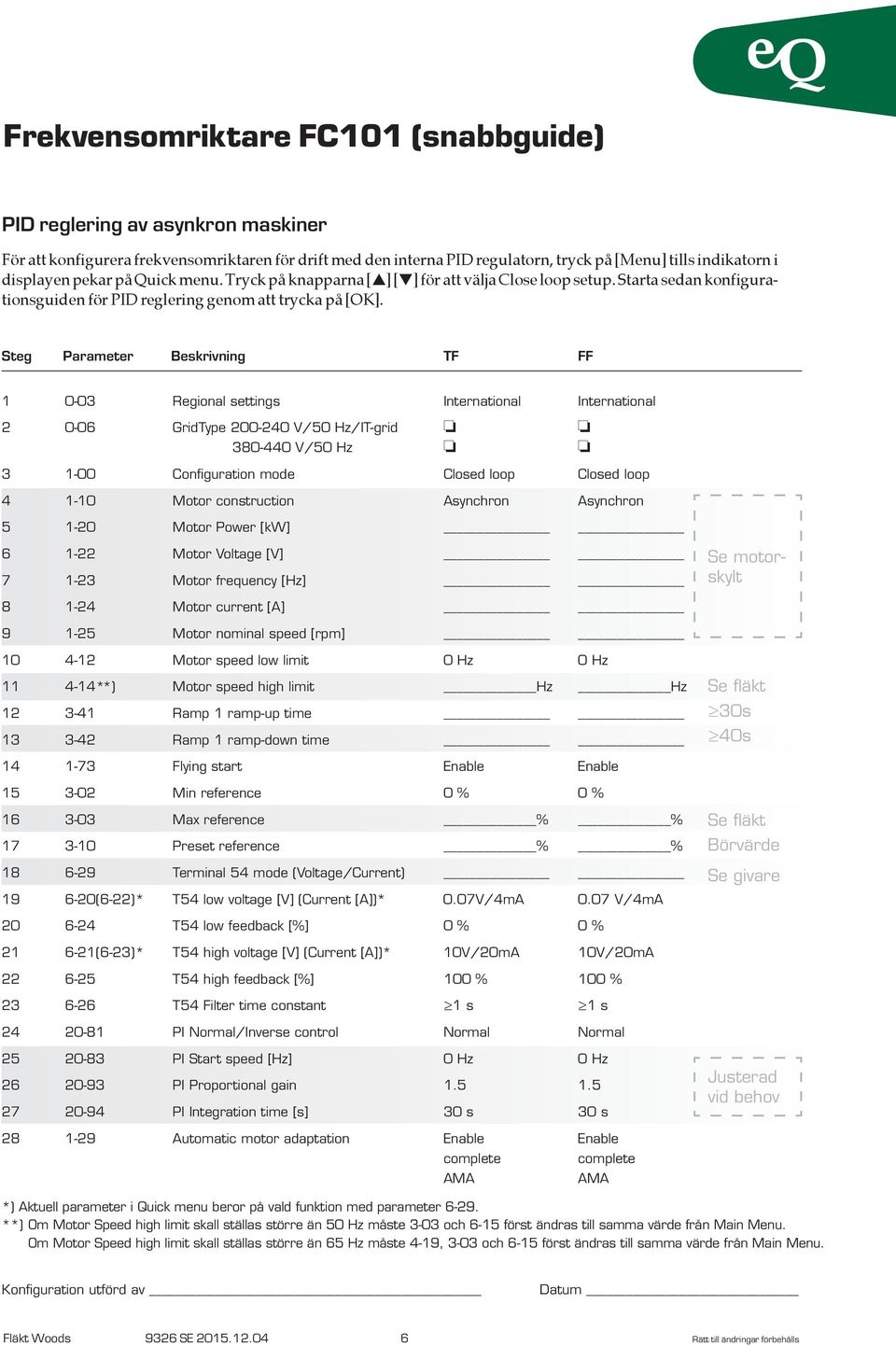

6 PID reglering av asynkron maskiner För att konfigurera frekvensomriktaren för drift med den interna PID regulatorn, tryck på [Menu] tills indikatorn i displayen pekar på Quick menu. Tryck på knapparna [ ] [ ] för att välja Close loop setup. Starta sedan konfigurationsguiden för PID reglering genom att trycka på [OK]. Steg Parameter Beskrivning TF FF Regional settings International International GridType V/50 Hz/IT-grid V/50 Hz Configuration mode Closed loop Closed loop Motor construction Asynchron Asynchron Motor Power [kw] Motor Voltage [V] Motor frequency [Hz] Se motorskylt Motor current [A] Motor nominal speed [rpm] Motor speed low limit 0 Hz 0 Hz **) Motor speed high limit Hz Hz Ramp 1 ramp-up time Ramp 1 ramp-down time 30s 40s Flying start Enable Enable Min reference 0 % 0 % Max reference % % Preset reference % % Terminal 54 mode (Voltage/Current) (6-22)* T54 low voltage [V] (Current [A])* 0.07V/4mA 0.07 V/4mA Börvärde Se givare T54 low feedback [%] 0 % 0 % (6-23)* T54 high voltage [V] (Current [A])* 10V/20mA 10V/20mA T54 high feedback [%] 100 % 100 % T54 Filter time constant 1 s 1 s PI Normal/Inverse control Normal Normal PI Start speed [Hz] 0 Hz 0 Hz PI Proportional gain PI Integration time [s] 30 s 30 s Justerad vid behov Automatic motor adaptation Enable Enable complete complete *) Aktuell parameter i Quick menu beror på vald funktion med parameter **) Om Motor Speed high limit skall ställas större än 50 Hz måste 3-03 och 6-15 först ändras till samma värde från Main Menu. Om Motor Speed high limit skall ställas större än 65 Hz måste 4-19, 3-03 och 6-15 först ändras till samma värde från Main Menu. Konfiguration utförd av Datum Fläkt Woods 9326 SE Rätt till ändringar förbehålls

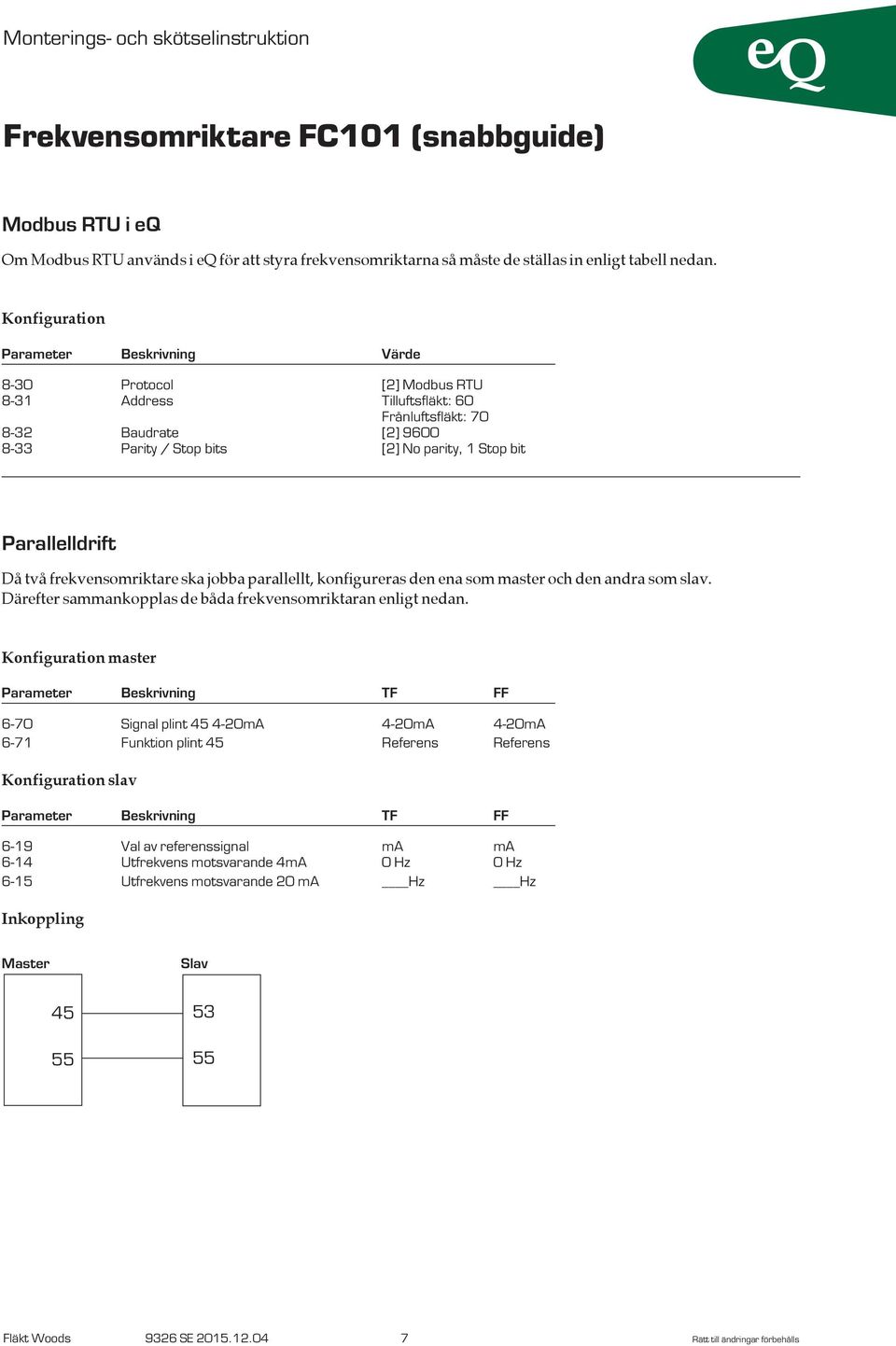

7 Monterings- och skötselinstruktion Frekvensomriktare FC101 (snabbguide) Modbus RTU i eq Om Modbus RTU används i eq för att styra frekvensomriktarna så måste de ställas in enligt tabell nedan. Konfiguration Parameter Beskrivning Värde 8-30 Protocol [2] Modbus RTU 8-31 Address Tilluftsfläkt: 60 Frånluftsfläkt: Baudrate [2] Parity / Stop bits [2] No parity, 1 Stop bit Parallelldrift Då två frekvensomriktare ska jobba parallellt, konfigureras den ena som master och den andra som slav. Därefter sammankopplas de båda frekvensomriktaran enligt nedan. Konfiguration master Parameter Beskrivning TF FF 6-70 Signal plint mA 4-20mA 4-20mA 6-71 Funktion plint 45 Referens Referens Konfiguration slav Parameter Beskrivning TF FF 6-19 Val av referenssignal ma ma 6-14 Utfrekvens motsvarande 4mA 0 Hz 0 Hz 6-15 Utfrekvens motsvarande 20 ma Hz Hz Inkoppling Master Slav Fläkt Woods 9326 SE Rätt till ändringar förbehålls
