MAC10 Konstanttrycksregulator
|
|
- Eva Bergqvist
- för 8 år sedan
- Visningar:
Transkript
1 fm Produkthandbok MAC10 Konstanttrycksregulator Bruksanvisning i original EXHAUSTO A/S Odensevej 76 DK-5550 Langeskov Tlf Fax exhausto@exhausto.dk
2 1. Produktinformation MAC Leverans Montering Anslutning av matningsspänning Översiktsritning Menyfunktioner 3.1 Användargränssnitt Redigering Inställningsmenyn Driftslägen (inställningmeny 1-3) Larmstyrning (inställningsmeny 4-5) Kompensering för låg utetemperatur (inställningsmenu 6-9) Motorstyrning med MAC10 (inställningsmeny 10, 11 och 14, 16-17) Tryckgivare (inställningmeny 12-13) PID-regulator (inställningsmeny 19-20) Fabriksinställningar (inställningsmeny 24) Inställningsmeny - översikt Tekniska data 4. Tekniska data Anslutningsscheman 5.1 Anslutningsscheman: DTV/DTH/VVR/BESB/BESFxxx-4-1 med MAC10MPR Anslutningsschema: DTV/BESF/BESBxxx-4-1FC/EC Anslutningsschema: BESF/BESBxxx-4-3FC (omron freq. converter) Anslutningsschema: BESF/BESBxxx-4-3EC Symbol för fara Överträdelse av anvisningar som markerats med symbol för fara kan medföra risk för personskada eller materiella skador. 2/24

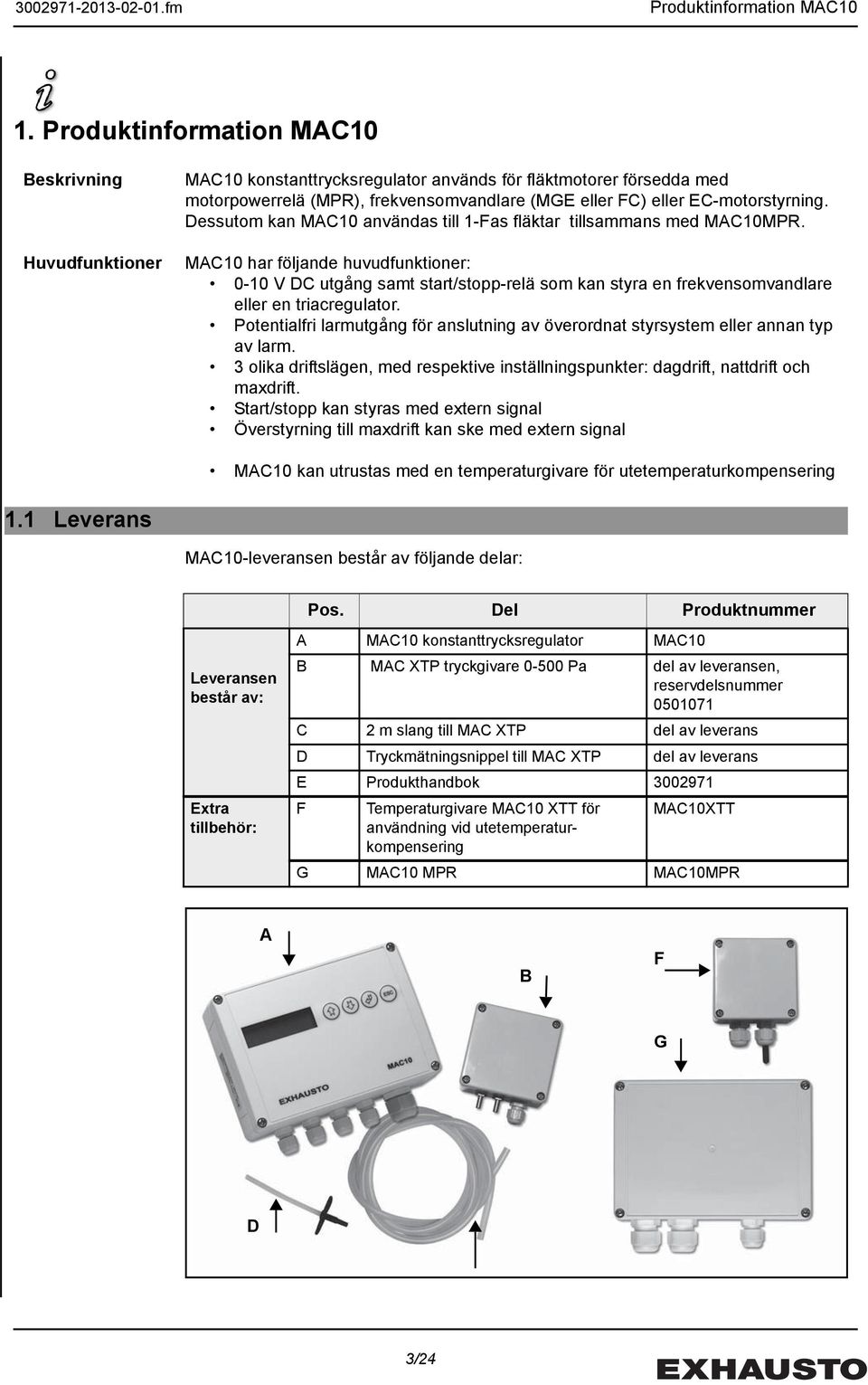

3 Produktinformation MAC10 1. Produktinformation MAC10 Beskrivning Huvudfunktioner MAC10 konstanttrycksregulator används för fläktmotorer försedda med motorpowerrelä (MPR), frekvensomvandlare (MGE eller FC) eller EC-motorstyrning. Dessutom kan MAC10 användas till 1-Fas fläktar tillsammans med MAC10MPR. MAC10 har följande huvudfunktioner: 0-10 V DC utgång samt start/stopp-relä som kan styra en frekvensomvandlare eller en triacregulator. Potentialfri larmutgång för anslutning av överordnat styrsystem eller annan typ av larm. 3 olika driftslägen, med respektive inställningspunkter: dagdrift, nattdrift och maxdrift. Start/stopp kan styras med extern signal Överstyrning till maxdrift kan ske med extern signal MAC10 kan utrustas med en temperaturgivare för utetemperaturkompensering 1.1 Leverans MAC10-leveransen består av följande delar: Pos. Del Produktnummer Leveransen består av: Extra tillbehör: A MAC10 konstanttrycksregulator MAC10 B MAC XTP tryckgivare Pa del av leveransen, reservdelsnummer C 2 m slang till MAC XTP del av leverans D Tryckmätningsnippel till MAC XTP del av leverans E Produkthandbok F Temperaturgivare MAC10 XTT för MAC10XTT användning vid utetemperaturkompensering G MAC10 MPR MAC10MPR A B F G D 3/24
4 Montering Arbetet skall utföras av en auktoriserad el-installatör enligt lokalt gällande lagar och bestämmelser. MAC10 och MAC XTP ska monteras på en plan och stabil yta. Montering av MAC10 Läge Åtgärd 1 Skruva bort locket och skruva fast MAC10 genom de fyra hålen i hörnen. 2 Dra ledningarna genom kabelgenomföringarna och dra åt. 3 Montera tillbaka locket. Montering av MAC XTP Steg Åtgärd 1 Skruva bort locket och skruva fast MAC XTP genom två av de fyra hålen i hörnen. 2 Dra ledningen genom kabelgenomföringen och dra åt. 3 Montera mätnippeln vid mätpunkten i ventilationskanalen. 4 Anslut mätnippeln till minus-nippeln på MAC XTP med en slangbit. 5 Om MAC XTP monteras i ett tryckneutralt område, behöver man inte ansluta den andra nippeln på MAC XTP. Annars måste man montera en slangbit som leder till ett tryckneutralt område. 6 Montera tillbaka locket. MAC XTP ska sitta rätt vänd MAC XTP ska vara vänd med förskruvningarna nedåt, för att undvika fukt /24
5 Statisk tryckmätning i kanal Oisolerad kanal: Isolerad kanal: Tryckmätningsnippeln monteras direkt på kanalen. Plastslangen tas bort från nippeln. Tryckmätningsnippeln placeras på isoleringens utsida. Plastslangen kortas av motsvarande isoleringens tjocklek. Maximalt avstånd mellan MAC10 och MAC XTP Ledningen mellan MAC10 och MAC XTP får vara högst 80 meter skärmad kabel Anslutning av matningsspänning Anslut MAC10 enligt anslutningsdiagrammen i avsnitt 5. Jordplinten (PE) ska alltid anslutas. Dimensionering av kablar och säkringar ska göras i enlighet med gällande lagar och föreskrifter. Arbetsbrytare EXHAUSTO A/S ber dig observera att i enlighet med Maskindirektivet*) ska en arbetsbrytare installeras vid fast montering av fläkten. Arbetsbrytaren ska... vara låsbar eller placeras synlig i närheten av fläkten. bryta samtliga poler i matningsspänningen minsta kontaktavstånd 3 mm för varje pol. Arbetsbrytaren är ett extra tillbehör som inte ingår i leveransen från EXHAUSTO. *) Vi hänvisar till Maskindirektivet 98/37/EF - bilaga 1 - pkt "Bortkoppling av strömtillförsel". 5/24
6 2.2 Översiktsritning Användargränssnitt: Läs mer om användargränssnittet i avsnitt 3, Menyfunktioner Anslutning: Ytterligare information om kopplingsplinten finns i tabellen nedan A Display B Knapparna Pil upp, Pil ned, Enter och ESC C Anslutningarna D MAC XTP tryckgivare Tillbehör: E MAC10 XTT temperaturgivare Anslutningsplint: Anslutning Beskrivning Anslutning nummer Nattsänkning ingång: Pull-down-ingång, NC = natt Anslutning 1, 2 NTC temperaturgivare: 22 kohm NTC, ± 0,5 ºC, -40 ºC till 60 ºC Anslutning 3, 4 Max 40 meter 0,5 skärmad ledning. +24 V DC matning: Tryckingång: +24 V DC out, +50 %, -20 %, Max 80 ma V DC ind, 4,7 kohm, 10 bit. Anslutning 5, 6, 7 Ingång för maxhastighet: Pull-down-ingång, NC = maxhastighet Anslutning 8, 9 Start/stopp-ingång Pull-down-ingång, NO = stopp. Anslutning 10, V DC ut till motor: 0-10 V DC 8 bit. Max 20 ma. Anslutning 12, 13 Motor felingång Pull-down-ingång, NO = fel. Anslutning 14, 15 Motorrelä: 250 V AC, 3 A AC1. Anslutning 16, 17 Larmrelä: 250 V AC, 8 A AC1. Anslutning 18, 19, 20 Matningsspänning: 230 V AC +10 % -10 %, 50 Hz Anslutning 21, 22, 23 6/24
7 3. Menyfunktioner 3.1 Användargränssnitt Användargränssnittet Användargränssnittet består av en display med två rader text och fyra knappar. Displayen visar huvudmenyn, dvs den aktuella driftssituationen. Med åtkomstkod kommer man till inställningsmenyn, från vilken parameterinställningarna för MAC10 kan ändras. A B E F G H Stopp Tryck Utekomp 0 Pa ESC C D Display, huvudmeny I huvudmenyn visas driftsläge och inställningar - se tabellen: Steg A B C Åtgärd Aktuellt driftsläge, dvs Stopp, Dag, Natt eller Max Utekomp betyder att utetemperaturkompenseringen är aktiv (annars är fältet tomt) Aktuellt lufttryck / aktuell utetemperatur / aktuell fläktmotorhastighet, Tryck för att se den aktuella inställningen D Visar C:s värde och enhet (Pa, ºC, %) Knapparna Steg E F G H Åtgärd Pil upp - används för att förflytta sig i menyn och för att ändra parameterinställningarna Pil ned - används för att förflytta sig i menyn och för att ändra parameterinställningarna Enter-knappen I inställningsmenyn används Enter-knappen för att välja meny och för att spara inställt värde Escape-knappen - I inställningsmenyn används Escape-knappen för att lämna en undermeny utan att spara I inställningsmenyn ändras parameterinställningarna för MAC10. Komplett beskrivning av inställningsmöjligheterna finns i avsnitt 3.2.8, Inställningsmeny - översikt. En närmare beskrivning av de olika inställningarna finns längre fram i detta kapitel. 7/24
8 3.1.1 Redigering Åtkomst till inställningsmenyn Från huvudmenyn: Håll displayen visas intryckt tills MENY skriv losen Åtkomstkoden är 1234: Ange värde = 1, tryck MENY skriv losen Ange värde = 2, tryck osv tills displayen visar: Obs! Åtkomstkoden kan inte ändras! Tryck Edit setp.nr: 1 och displayen visar: Tryck dag Inställing av språk För att kunna använda MAC10 måste du först välja språk för displaymenyn. Förutom danska (standard) kan du välja engelska, tyska eller svenska. Tryck för att bläddra ner i menyn till inställning nummer 18. och displayen visar Edit setp.nr: 18 0DK 1UK 2DE 3SE Välj inställning nummer 18 med och displayen visar: (0:DK 1:UK 2:DE 3:SE) Edit setp.nr: 18 Varde: 3 Med hjälp av och ändras värdet, och därmed språkversionen. Tryck eller och det nya värdet sparas. ESC Tryck och lämna inställningsmenyn utan att spara. 8/24

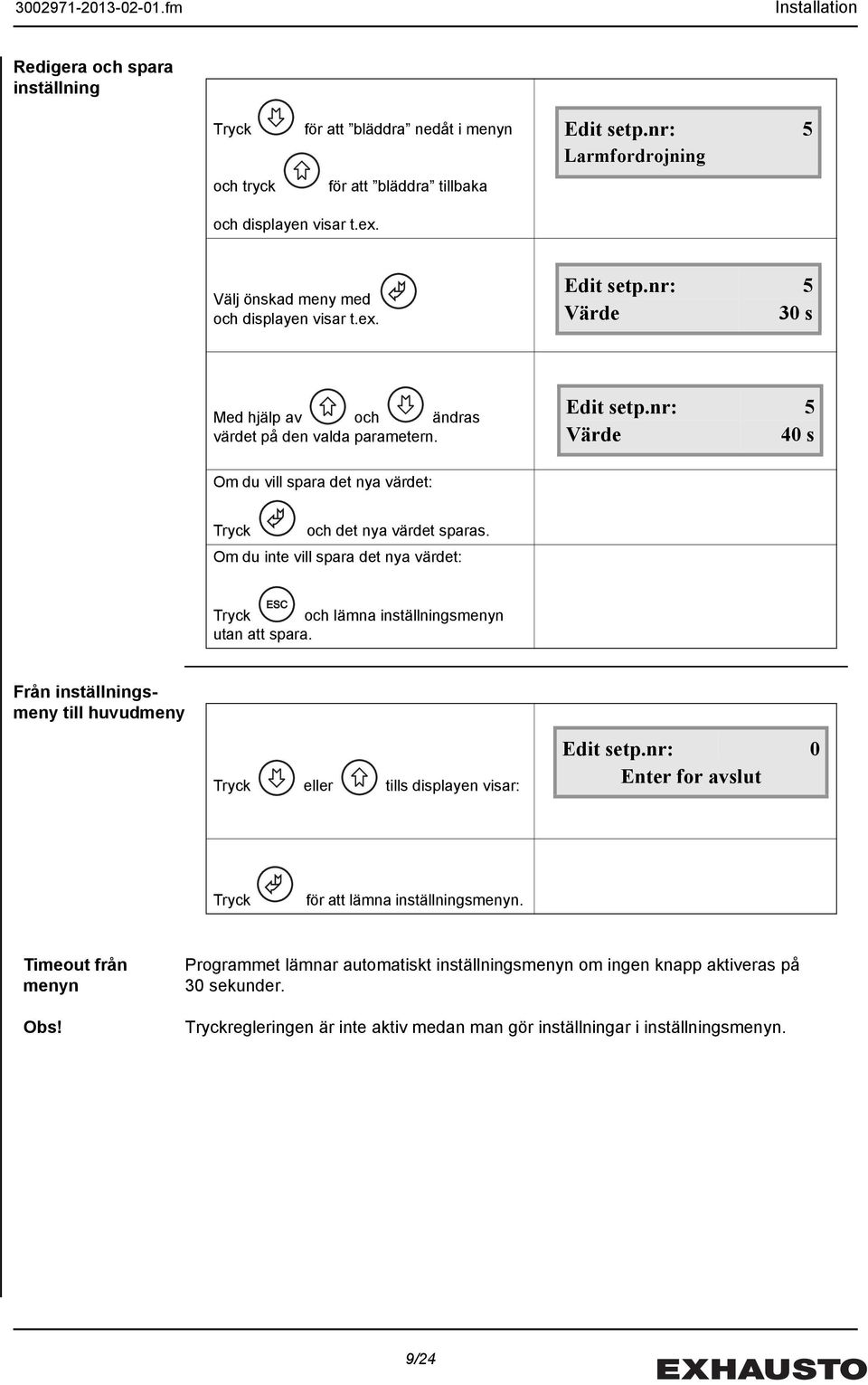

9 Redigera och spara inställning Tryck och tryck för att bläddra nedåt i menyn för att bläddra tillbaka Edit setp.nr: 5 Larmfordrojning och displayen visar t.ex. Välj önskad meny med och displayen visar t.ex. Edit setp.nr: 5 Värde 30 s Med hjälp av och ändras värdet på den valda parametern. Edit setp.nr: 5 Värde 40 s Om du vill spara det nya värdet: Tryck och det nya värdet sparas. Om du inte vill spara det nya värdet: ESC Tryck och lämna inställningsmenyn utan att spara. Från inställningsmeny till huvudmeny Tryck eller tills displayen visar: Edit setp.nr: 0 Enter for avslut Tryck för att lämna inställningsmenyn. Timeout från menyn Obs! Programmet lämnar automatiskt inställningsmenyn om ingen knapp aktiveras på 30 sekunder. Tryckregleringen är inte aktiv medan man gör inställningar i inställningsmenyn. 9/24

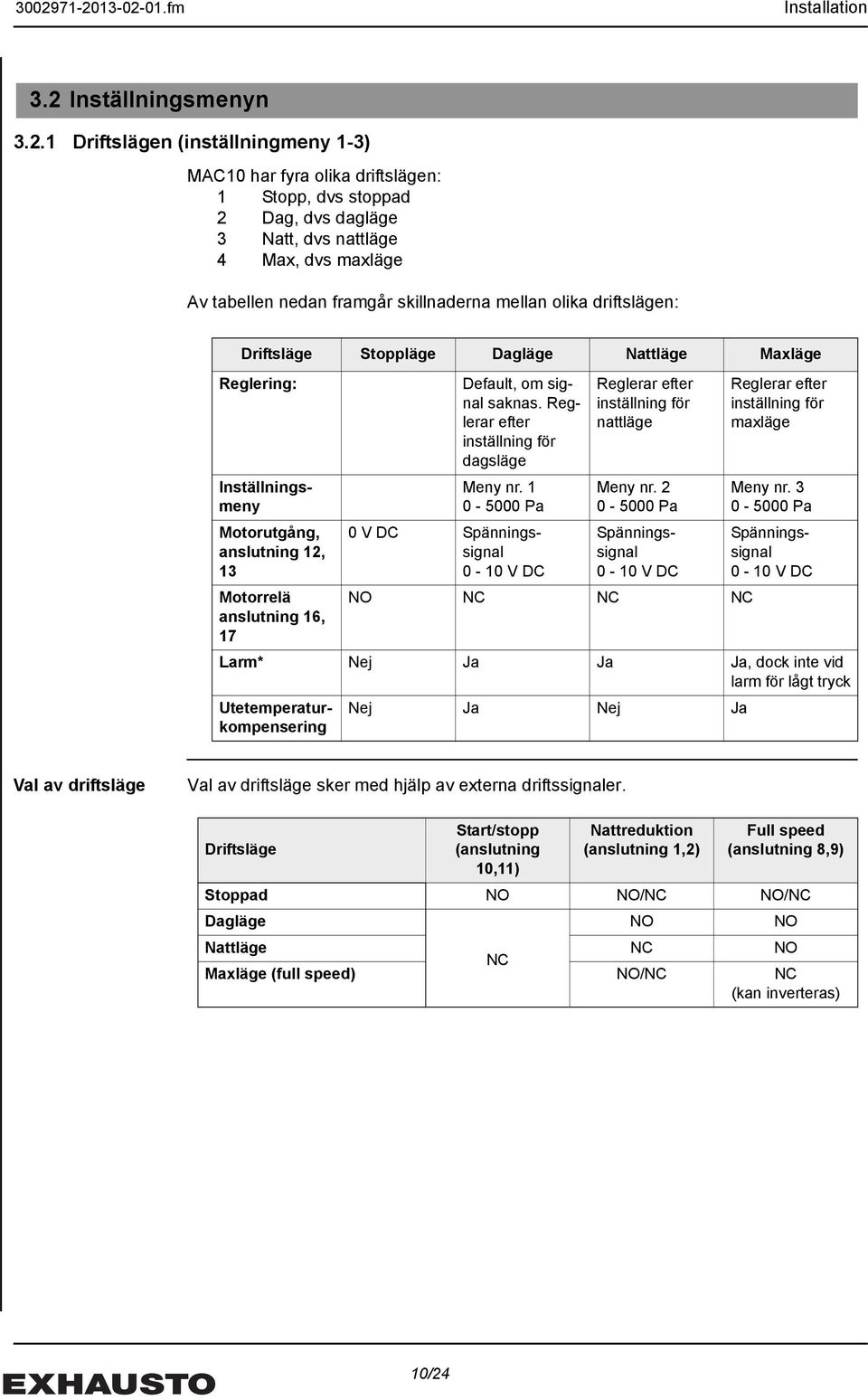

10 3.2 Inställningsmenyn Driftslägen (inställningmeny 1-3) MAC10 har fyra olika driftslägen: 1 Stopp, dvs stoppad 2 Dag, dvs dagläge 3 Natt, dvs nattläge 4 Max, dvs maxläge Av tabellen nedan framgår skillnaderna mellan olika driftslägen: Driftsläge Stoppläge Dagläge Nattläge Maxläge Reglering: Inställningsmeny Motorutgång, anslutning 12, 13 Motorrelä anslutning 16, 17 Default, om signal saknas. Reglerar efter inställning för dagsläge Meny nr Pa 0 V DC Spänningssignal 0-10 V DC Reglerar efter inställning för nattläge Meny nr Pa Spänningssignal 0-10 V DC NO NC NC NC Reglerar efter inställning för maxläge Meny nr Pa Spänningssignal 0-10 V DC Larm* Nej Ja Ja Ja, dock inte vid larm för lågt tryck Utetemperaturkompensering Nej Ja Nej Ja Val av driftsläge Val av driftsläge sker med hjälp av externa driftssignaler. Driftsläge Start/stopp (anslutning 10,11) Nattreduktion (anslutning 1,2) Full speed (anslutning 8,9) Stoppad NO NO/NC NO/NC Dagläge NO NO Nattläge NC NO NC Maxläge (full speed) NO/NC NC (kan inverteras) 10/24
11 3.2.2 Larmstyrning (inställningsmeny 4-5) MAC10 har tre olika larmtyper: 1 Larm vid motorfel 2 Larm för tryck över inställt värde 3 Larm för tryck under inställt värde Orsak Larmtyp Larm för motorfel * Om förbindelsen mellan anslutningarna 14 och 15 bryts Larm för tryck ÖVER inställt värde Om det uppmätta trycket överstiger det önskade inställda värdet plus en larmgräns Larm för tryck UNDER inställt värde Om det uppmätta trycket understiger det önskade inställda värdet minus en larmgräns Displaytext LARM! Motorfel LARM! Över inställt värde Larmrelä (anslutningarna 18,19,20) Larmgräns Ställs in i inställningsmeny 4 Larmtid ** (hur länge tillståndet ska vara innan larmet utlöses) Larm avaktiveras automatiskt om LARM! Under inställt värde Larmreläet drar Larmreläet drar Larmreläet drar Förbindelsen sluts mellan anslutningarna 14 och 15 Ställs in i inställningsmeny 5 Om trycket kommer under larmgränsen Ställs in i inställningsmeny 4 Ställs in i inställningsmeny 5 Om trycket kommer över larmgränsen *I installationer med frekvensomvandlare är motorn skyddad av frekvensomvandlarens automatik. Därför finns det en fast förbindelse mellan anslutningarna 14 och 15. Det betyder, att anläggningen automatiskt startar efter återstart av motorn på grund av motorfel eller avbrott. Vid motorfel står det därför Larm! Under inställt värde på displayen. ** Bilden nedan visar när larmet Tryck över inställt värde utlöses och när det försvinner (avaktiveras) igen, beroende på inställningarna i meny 4 och 5. Tryk Alarmgrænse Setpunkt nr 4 Alarmgrænse Setpunkt nr 4 Over setpunkt grænse Tryk setpunkt Målt tryk Under setpunkt grænse Tid Tid inden alarm Setpunkt nr 5 ALARM! 11/24
12 Motor error Automatisk eller manuell återställning Anslutningarna 14 och 15 kan användas för anslutning av ett felrelä i motorstyrningen. När signalen bryts visar displayen larm och larmreläet växlar. Det kommer dock fortfarande att vara en startsignal till motorstyrningen. Om Så Resultat automatisk återställning önskas manuell återställning önskas termosäkringen aktiveras inom den fördröjning som ställts in i inställningsmeny 5 termosäkringen aktiveras efter den fördröjning som ställts in i inställningsmeny 5 ska anslutningarna 14 och 15 förbindas med en överkoppling. Termosäkringen bryter lokalt strömmen till motorn (kopplas i serie med strömförsörjningen till motorn). ska termosäkringen anslutas till anslutningarna 14 och 15 och signalen från motorn från anslutning 16 och 17 genom larmreläet återstartar motorn automatiskt måste man stänga av och sedan återstarta MAC10 när temperaturen faller kommer termosäkringen åter att kopplas in, och motorn startas automatiskt Se kopplingsschema nedan larmreläet bryter strömförsörjningen till motorn. Se kopplingsschema nedan Tre slags inkoppling av termosäkring: Automatisk återställning utan larm Termosäkring i motor kopplad lokalt i serie med motorns strömförsörjning Steg Handling Diagram 1 Termosäkring löser ut 2 Motor stoppas, då strömförsörjningen avbryts 3 När temperaturen i motorn sjunker, återställs termosäkringen och därmed har motorn åter strömförsörjning 4 MAC10 visar inte larm om motorn inte är stoppad under minst så lång tid att larm utlösts på grund av tryckfallk Automatisk återställning med larm Termosäkring i motor ansluten till MAC10 Steg Åtgärd Diagram 1 Termosäkring löser ut 2 Larmrelä i MAC10 slår till och displayen visar LARM motorfel 3 Motorn fortsätter att vara i drift 4 När temperaturen i motorn sjunker, stängs larmreläet av och larmet försvinner från displayen 12/24
13 Denna typ inkoppling rekommenderas inte för termosäkring, eftersom motorn fortsätter att vara i drift, men kan användas för anslutning till felrelä i frekvensomvandlare eller MGE-motor. I detta fall är inte motorn direkt skyddad av den inbyggda styrningen. Manuell återställning Termosäkringen i motorn är ansluten till MAC10 och motorsignalen är seriekopplad med larmrelä Steg Åtgärd Diagram 1 Termosäkring löser ut 2 Larmrelä i MAC10 slår till och displayen visar LARM motorfel 3 Motorn stoppas, eftersom motorns PÅ/ AV-brytare stängs av med larmreläet 4 När temperaturen i motorn sjunker, växlar larmreläet. Larmet försvinner från displayen om inte motorn stoppats under så lång tid att larm utlösts på grund av tryckfall. Därefter skall motorn återställas manuellt (med hjälp av start/stopp-signal eller på/av för MAC10) Kompensering för låg utetemperatur (inställningsmenu 6-9) MAC10 har en funktion som minskar lufttrycket och därmed luftmängden vid låg utetemperatur. För att utetemperaturkompenseringen ska fungera krävs en temperaturgivare. Temperaturgivare (tillbehör) Inställningar i inställningsmenyn Temperaturgivaren ansluts till anslutningarna 3 och 4. MAC10XTT temperaturgivare kan mäta mellan 40 C till +60,0 C Inställning Aktivering av utetemperaturkompensering * Inställningsmeny nr. Kan ställas in på värde 6 1 = ON 0 = OFF Maxvärde 7 Mellan -10 ºC och +15 ºC Minimivärde 8 Mellan -25 ºC och 0 ºC Storlek på minskningen av tryck/lufthastighet 9 Mellan 0 Pa och 500 Pa * Obs! Driftsläge ska vara dagläge eller maxläge, annars kan man inte välja utetemperaturkompensering i inställningsmeny 6. 13/24

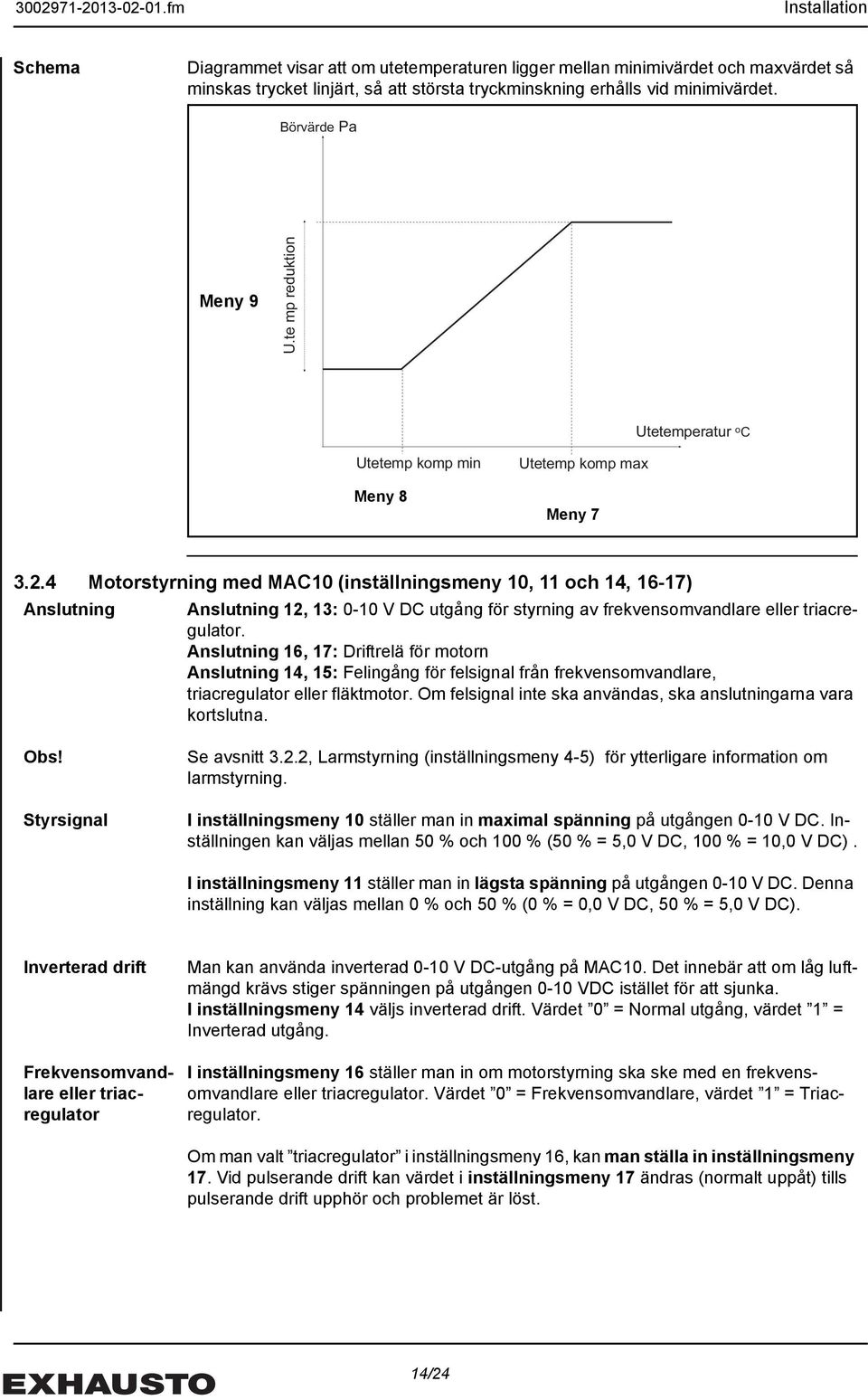

14 Schema Diagrammet visar att om utetemperaturen ligger mellan minimivärdet och maxvärdet så minskas trycket linjärt, så att största tryckminskning erhålls vid minimivärdet. Börvärde Pa Meny 9 U.te mp reduktion Utetemperatur o C Utetemp komp min Meny 8 Utetemp komp max Meny Motorstyrning med MAC10 (inställningsmeny 10, 11 och 14, 16-17) Anslutning Anslutning 12, 13: 0-10 V DC utgång för styrning av frekvensomvandlare eller triacregulator. Anslutning 16, 17: Driftrelä för motorn Anslutning 14, 15: Felingång för felsignal från frekvensomvandlare, triacregulator eller fläktmotor. Om felsignal inte ska användas, ska anslutningarna vara kortslutna. Obs! Styrsignal Se avsnitt 3.2.2, Larmstyrning (inställningsmeny 4-5) för ytterligare information om larmstyrning. I inställningsmeny 10 ställer man in maximal spänning på utgången 0-10 V DC. Inställningen kan väljas mellan 50 % och 100 % (50 % = 5,0 V DC, 100 % = 10,0 V DC). I inställningsmeny 11 ställer man in lägsta spänning på utgången 0-10 V DC. Denna inställning kan väljas mellan 0 % och 50 % (0 % = 0,0 V DC, 50 % = 5,0 V DC). Inverterad drift Frekvensomvandlare eller triacregulator Man kan använda inverterad 0-10 V DC-utgång på MAC10. Det innebär att om låg luftmängd krävs stiger spänningen på utgången 0-10 VDC istället för att sjunka. I inställningsmeny 14 väljs inverterad drift. Värdet 0 = Normal utgång, värdet 1 = Inverterad utgång. I inställningsmeny 16 ställer man in om motorstyrning ska ske med en frekvensomvandlare eller triacregulator. Värdet 0 = Frekvensomvandlare, värdet 1 = Triacregulator. Om man valt triacregulator i inställningsmeny 16, kan man ställa in inställningsmeny 17. Vid pulserande drift kan värdet i inställningsmeny 17 ändras (normalt uppåt) tills pulserande drift upphör och problemet är löst. 14/24
15 3.2.5 Tryckgivare (inställningmeny 12-13) MAC XTP är standard MAC10 reglerar lufttrycket med hjälp av en lufttrycksgivare. Till MAC10 levereras som standard tryckgivaren MAC XTP. Man måste inte göra några inställningar för tryckgivaren, den är fabriksinställd. MAC XTP kan mäta mellan 0 Pa och 500 Pa. Annan lufttrycksgivare Exempel Om man vill använda annan lufttrycksgivare måste man göra inställningar i inställningsmenyerna 12 och 13. I inställningsmeny 12 ställer man in det tryck som givaren mäter när givarens utgång 0-10 V DC ger utsignal 10 V DC. Värdet för denna inställning kan vara mellan 0 Pa och 5000 Pa. I inställningsmeny 13 ställer man in den spänning som lufttrycksgivaren ger när den mäter 0 Pa. Värdet för denna inställning kan vara mellan 0,0 V och 10,0 V. Om en tryckgivare ger 10 V DC ut när den mäter 500 Pa, så ska detta värde anges i inställningsmeny 12. Om en tryckgivare när den mäter 0 Pa ger en spänning på 1,0 V, så ska detta värde anges i inställningsmeny PID-regulator (inställningsmeny 19-20) Lufttrycksregleringen styrs av en PID-regulator. PID-regulatorn kan justeras med hjälp av två parametrar i inställningsmenyn för MAC10. Om tryckregleringen inte sker optimalt, kan man ändra förstärkning och integrationstid i inställningsmeny 19 och Inställning 19. PID KP. PID-regulatorns förstärkning, dvs hur kraftig reglering man önskar. 2 Inställning 20. PID TI. PID-regulatorns integrationstid, dvs hur snabb regleringen ska vara Fabriksinställningar (inställningsmeny 24) Återställning till fabriksinställningar Det är möjligt att återställa MAC10 till ursprungliga fabriksinställningar. I inställningsmeny 24: Ställ in värdet på 1 och tryck på Enter. Alla styrparametrarna återgår till ursprungliga fabriksinställningar, och MAC10 startar om. Se avsnitt 3.2.8, Inställningsmeny - översikt för mer om fabriksinställningar. 15/24

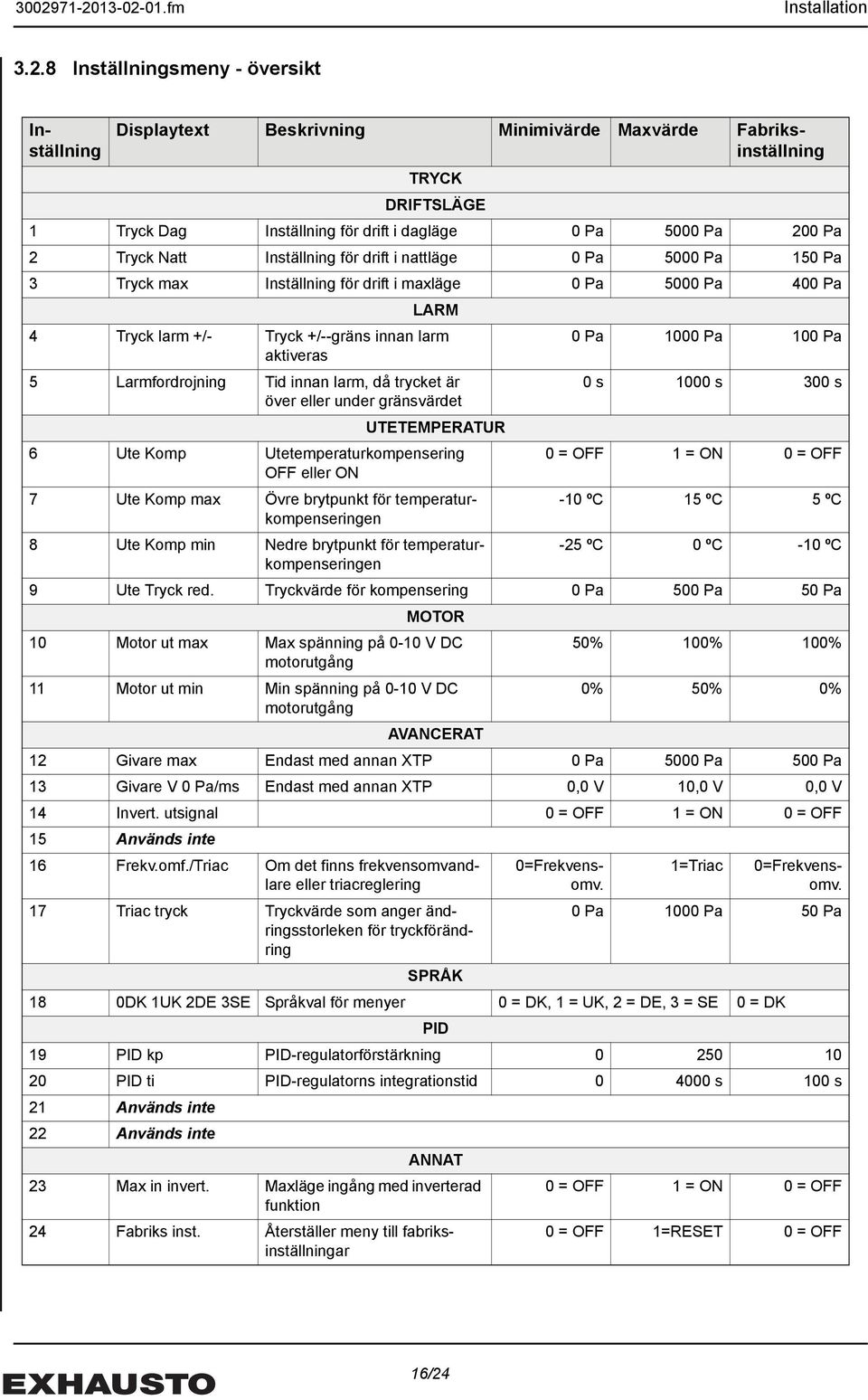

16 3.2.8 Inställningsmeny - översikt Inställning Displaytext Beskrivning Minimivärde Maxvärde Fabriksinställning TRYCK DRIFTSLÄGE 1 Tryck Dag Inställning för drift i dagläge 0 Pa 5000 Pa 200 Pa 2 Tryck Natt Inställning för drift i nattläge 0 Pa 5000 Pa 150 Pa 3 Tryck max Inställning för drift i maxläge 0 Pa 5000 Pa 400 Pa LARM 4 Tryck larm +/- Tryck +/--gräns innan larm aktiveras 0 Pa 1000 Pa 100 Pa 5 Larmfordrojning Tid innan larm, då trycket är 0 s 1000 s 300 s över eller under gränsvärdet UTETEMPERATUR 6 Ute Komp Utetemperaturkompensering 0 = OFF 1 = ON 0 = OFF OFF eller ON 7 Ute Komp max Övre brytpunkt för temperaturkompenseringen -10 ºC 15 ºC 5 ºC 8 Ute Komp min Nedre brytpunkt för temperaturkompenseringen -25 ºC 0 ºC -10 ºC 9 Ute Tryck red. Tryckvärde för kompensering 0 Pa 500 Pa 50 Pa MOTOR 10 Motor ut max Max spänning på 0-10 V DC 50% 100% 100% motorutgång 11 Motor ut min Min spänning på 0-10 V DC 0% 50% 0% motorutgång AVANCERAT 12 Givare max Endast med annan XTP 0 Pa 5000 Pa 500 Pa 13 Givare V 0 Pa/ms Endast med annan XTP 0,0 V 10,0 V 0,0 V 14 Invert. utsignal 0 = OFF 1 = ON 0 = OFF 15 Används inte 16 Frekv.omf./Triac Om det finns frekvensomvandlare eller triacreglering 17 Triac tryck Tryckvärde som anger ändringsstorleken för tryckförändring SPRÅK 1=Triac 0=Frekvensomv. 0=Frekvensomv. 0 Pa 1000 Pa 50 Pa 18 0DK 1UK 2DE 3SE Språkval för menyer 0 = DK, 1 = UK, 2 = DE, 3 = SE 0 = DK PID 19 PID kp PID-regulatorförstärkning PID ti PID-regulatorns integrationstid s 100 s 21 Används inte 22 Används inte ANNAT 23 Max in invert. Maxläge ingång med inverterad 0 = OFF 1 = ON 0 = OFF funktion 24 Fabriks inst. Återställer meny till fabriksinställningar 0 = OFF 1=RESET 0 = OFF 16/24
17 Tekniska data 4. Tekniska data 4. Tekniska data MAC10 Parameter Mått (b x h x d): Vikt: Effekt: Säkring: Värde 120 x 170 x 60 mm 620 g Max 15 VA 13 A Kapslingsklass: IP 54 Omgivningstemperatur: -20 ºC till 50 ºC Förskruvningar: Inställning dagläge: Inställning nattläge: Inställning maxläge: = full speed 1 st M20, 2 st M16, 2 st M Pa Pa Pa MAC XTP Justering Parameter Mått (b x h x d) Vikt Anslutningsspänning Strömförbrukning Värde 80 x 80 x 55 mm 166 g 15 V DC till 38 V DC, 12 V AC till 28 V AC 5 ma - 25 ma DC, 45 ma - 65 ma AC Kapslingsklass: IP 54 Omgivningstemperatur: -18 ºC till 60 ºC Arbetsområde Utsignal Mätnoggrannhet Linjäritet: Anslutning till MAC Pa 0 V vid 0 Pa, 10 V vid 500 Pa (max 20 ma) ±3 % hela skalan ±2% hela skalan Max 80 meter 0,5 skärmad kabel mellan MAC10 och MAC XTP. Ska inte justeras, eftersom MAC XTP kommer färdigkalibrerad från tillverkaren. MAC10 XTT Parameter Mått (b x h x d) Mätnoggrannhet Värde 80 x 80 x 55 mm ±2% hela skalan Arbetstemperatur: -40 ºC till 60 ºC Kapslingsklass: IP 54 Anslutning till MAC10 Max 40 meter 0,5 skärmad kabel mellan MAC10 och MAC XTT 17/24
18 Anslutningsscheman 5.Anslutningsscheman Vilket anslutningsschema ska användas? Typ av fläkt DTV/DTH/VVR (Modellstorlekar 160, 200, 250, 315, 400, 450) BESF (Modellstorlekar 146, 160,180, 200, 225, 250, 280) BESB (Modellstorlekar 250, 315, 400 og 500) Anslutningsschema, avsnitt... DTVxxx DTVxxx-4-1FC 5.2 DTVxxx-4-1EC 5.2 DTHxxx DTHxxx-4-1EC 5.2 VVRxxx VVRxxx-4-1EC 5.2 BESFxxx BESFxxx-4-1FC 5.2 BESFxxx-4-1EC 5.2 BESFxxx-4-3FC 5.3 (Omron freq. converter) BESFxxx-4-3EC 5.4 BESBxxx BESBxxx-4-1FC 5.2 BESBxxx-4-1EC 5.2 BESBxxx-4-3FC 5.3 (Omron freq. converter) BESBxxx-4-3EC 5.4 Förklaring till produktnamn Exempel: BESB FC Nr Förkortning, t.ex. Förklaring Exempel 1 BESB Typ av fläkt (DTV, DTH, VVR, BESF, BESB) Storlek För DTV, DTH, VVR och BESB visar värdet kanaldimensionen 3 4 Poltal, dvs varv per minut 4 3 Antal faser samt spänning 2 = = = 1 fas och 230 V 3 = 3 faser och 400 V 5 FC Motorstyrning Blank = Ingen motorstyrning FC = Frekvensomvandlare EC = EC-Motorstyrning 18/24

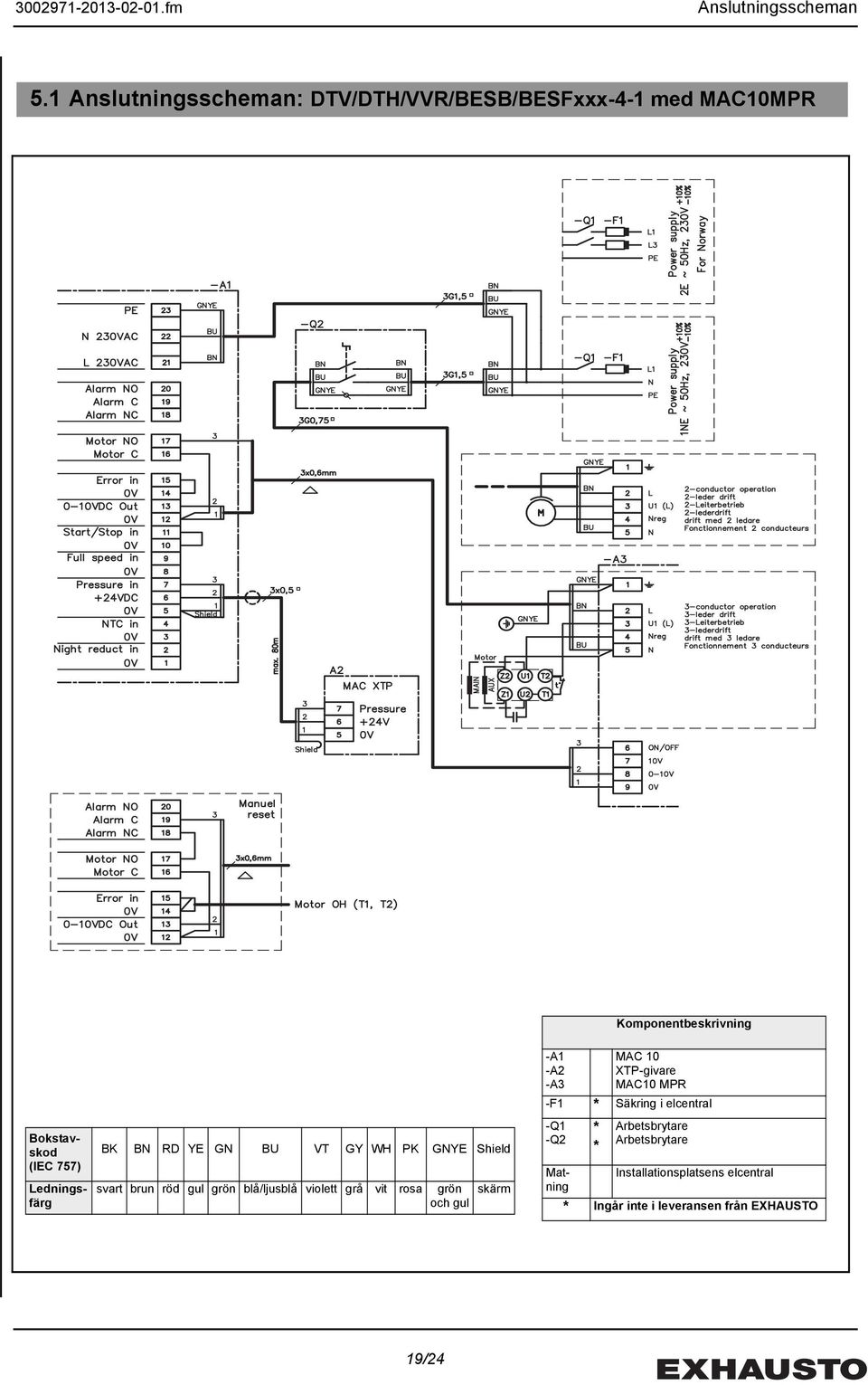

19 Anslutningsscheman 5.1 Anslutningsscheman: DTV/DTH/VVR/BESB/BESFxxx-4-1 med MAC10MPR Komponentbeskrivning Bokstavskod (IEC 757) BK BN RD YE GN BU VT GY WH PK GNYE Shield svart brun röd gul grön blå/ljusblå violett grå vit rosa grön och gul skärm -A1 -A2 -A3 MAC 10 XTP-givare MAC10 MPR -F1 * Säkring i elcentral -Q1 -Q2 * * Arbetsbrytare Arbetsbrytare Ledningsfärg Matning splatsens elcentral * Ingår inte i leveransen från EXHAUSTO 19/24
20 Anslutningsscheman 5.2 Anslutningsschema: DTV/BESF/BESBxxx-4-1FC/EC Komponentbeskrivning -A1 -A2 MAC 10 XTP-givare -E1 * Kopplingsdosa -F1 * Säkring i elcentral Bokstavskod (IEC 757) BK BN RD YE GN BU VT GY WH PK GNYE Shield svart brun röd gul grön blå/ violett grå vit rosa grön ljusblå och gul skärm -M1 -M2 -Q1 -Q2 * * Fläktmotor och motorstyrning FC Fläktmotor och motorstyrning EC Arbetsbrytare i elcentral Arbetsbrytare Ledningsfärg Matning splatsens elcentral * Ingår inte i leveransen från EXHAUSTO 20/24
21 Anslutningsscheman 5.3 Anslutningsschema: BESF/BESBxxx-4-3FC (omron freq. converter) Komponentbeskrivning -A1 -A2 MAC 10 XTP-givare -F1 * Säkring i elcentral -Q1 -Q2 * * Arbetsbrytare Arbetsbrytare Ledningsfärg Matning splatsens elcentral * Ingår inte i leveransen från EXHAUSTO Bokstavskod (IEC 757) BK BN RD YE GN BU VT GY WH PK GNYE Shield svart brun röd gul grön blå/ violett grå vit rosa grön ljusblå och gul skärm 21/24
22 Anslutningsscheman 5.4 Anslutningsschema: BESF/BESBxxx-4-3EC Komponentbeskrivning Bokstavskod (IEC 757) BK BN RD YE GN BU VT GY WH PK GNYE Shield svart brun röd gul grön blå/ ljusblå violett grå vit rosa grön och gul skärm -A1 -A2 MAC 10 XTP-givare -E1 * Kopplingsdosa med brytare -F1 * Säkring i elcentral -M1 Fläktmotor med motorstyrning 3EC -Q1 -Q2 * * Arbetsbrytare i elcentral Arbetsbrytare Ledningsfärg Matning splatsens elcentral * Ingår inte i leveransen från EXHAUSTO 22/24
23 Anslutningsscheman 23/24
24
