FLÄKTGROUP PM-MOTOR MED INTEGRERAD FC 106 FREKVENSOMRIKTARE
|
|
- Viktoria Bengtsson
- för 5 år sedan
- Visningar:
Transkript
1 FLÄKTGROUP PM-MOTOR MED INTEGRERAD FC 106 FREKVENSOMRIKTARE MONTERINGS- OCH SKÖTSELANVISNING Risk för elstöt: Motoranslutningarna kan fortfarande vara strömsatta om fläkthjulet roterar, även om matningen från elnätet har kopplats ur. Se till att fläkthjulet hålls stilla innan du öppnar kopplingsboxen och medan den är öppen. Varvtalsregulatorn och motorn ska installeras av en kvalificerad elektriker med tillräckliga kunskaper om installation av varvtalsreglerade drivsystem (frekvensomriktare) och EMC-säkerhet. Alla kablar måste uppfylla nationella och lokala föreskrifter för kabelarea och omgivningstemperatur. GENERELLT Montering: IM B3, B5 Drivningens arbetsspänning: 400 VAC Skyddsklass: F. Temperaturökning till klass B (TEFC-utförande) Kapslingsklass IP54 för hela serien Mindre mått Permanentmagneter av sällsynta jordmaterial PM MOTOR INSTALLATION OBS! Säkra EMC koppling. Läs manual för instruktioner. FREKVENSOMRIKTARE RELÄ 1 RELÄ 2 Motorn är endast avsedd att användas med den medföljande varvtalsregulatorn (frekvensomriktaren). Direkt ledningsanslutning till elnätet är inte möjlig för PM-motorer. START/STOPP STYRSIGNAL V LARM LUFTBEHANDLINGSSTYRSYSTEM LÖPANDE INDIKERING
2 2 Monterings- och skötselanvisning NÄTKABEL Dra nätförsörjningen till anslutningarna L1, L2 och L3 och jordkablarna till jordanslutningen och dra åt. KORTSLUTNINGSSKYDD: Varvtalsregulatorn måste skyddas mot kortslutning för att undvika risk för elstöt eller brand. Säkringarna som anges nedan rekommenderas för att skydda servicepersonal och utrustning i händelse av inre fel i varvtalsregulatorn. Regulatorn ger fullständigt kortslutningsskydd i händelse av kortslutning vid motorutgången. ÖVERSTRÖMSSKYDD: Använd överströmsskydd för att undvika brandrisk till följd av överhettade kablar i anläggningen. Varvtalsregulatorn är utrustad med ett internt överströmsskydd som kan användas för överströmsskydd uppströms. Se paragraf 4 18 Strömgräns. Dessutom kan säkringar eller brytare användas för att skydda mot överström i anläggningen. Överströmsskydd måste alltid installeras i enlighet med nationella föreskrifter. LÄCKSTRÖM (>3,5 MA) EN/IEC (produktstandard för elektriska drivsystem) kräver särskild försiktighet om läckströmmen överstiger 3,5 ma. Jordning måste installeras på något av följande sätt: Jordkabel med minst 10 mm2 Två separata jordkablar som båda uppfyller reglerna för dimensionering ISOLERINGSBRYTARE Alla varvtalsregulatorer kan användas både med isolerad ingångskälla och med elektriska ledningar med jordreferens. REKOMMENDERADE FÖRKOPPLADE SÄKRINGAR STYRKABEL Styrkabeln bör skärmas. Se till att styrkabeln är minst 200 mm från nätoch motorkabeln. STYRSIGNALER Fläkten startas med en potentialfri brytare kopplad mellan anslutning 12 och 18. Kretsspänningen är 24 VDC. AUTO läget ska väljas från manöverpanelen. Referensvarvtal kan ges med 0 10 V signal kopplad till anslutningarna 53(+) och 55(-). Larmsignalen är tillgänglig i relä1 (anslutning 01, 02 och 03). Löpande indikering är tillgänglig i relä 2 (anslutning 04, 05 och 06). ENHASTIGHETSDRIFT: Inställt konstant referensvarvtal (v/min) i parameter 411. Endast extern startsignal krävs. MODBUS RTU: Varvtalsregulatorn kan styras via Modbus RTU. Kabeln RS-485 kopplas till anslutningarna 68 (P), 69 (N) och 61 (COM). Om varvtalsregulatorn kopplas som sista enhet ska den slutkopplas genom att brytaren S801 sätts i ON-läge. Modbus-drift beskrivs i anvisningarna för varvtalsregulatorn. PARAMETRAR Parametrar för varvtalsreglering ställs in i fabrik, för att säkerställa att fläkten och motorn fungerar optimalt. Detta gäller motorparametrar, ramptider, start- och stoppmetoder och varvtalsbegränsningar. Om dessa parametrar ändras kan driften bli instabil eller motorn vara omöjlig att starta. MANÖVERPANEL Manöverpanelen är ett tillbehör till integrerad motor. Effekt 0,75 1,5 2, ,5 7, x V UL (A) IEC (A) typ gg
3 Monterings- och skötselanvisning 3 LARM OCH VARNINGAR Om larm- eller varningsmeddelanden visas, se information om felmeddelanden och felsökning i varvtals-regulatorns bruksanvisning. SKYDD OCH EGENSKAPER: Elektroniskt överhettningsskydd mot överbelastning av motorn. Varvtalsregulatorn är skyddad mot kortslutning på motoranslutningarna U, V, W. Om en huvudfas saknas slår varvtalsregulatorn till eller avger en varning (beroende på belastning). Övervakning av mellankretsens spänning säkerställer att varvtalsregulatorn slår till om mellankretsens spänning blir för låg eller för hög. Varvtalsregulatorn är skyddad mot jordfel på motoranslutningarna U, V, W. UNDERHÅLL Undersök motorn regelbundet och håll den ren. Särskilt viktigt är att hålla ventilationsintagen rena. Om motorskyddet är aktiverat: Orsaken till funktionsfelet måste undersökas och korrigeras innan motorn startas igen. Motorfel, tillfällig överbelastning eller fel-inställda värden i skyddsanordningen. LAGER Varvtalsregulatorn försöker starta om motorn efter ett larm, så att fläkten kan starta automatiskt. De flesta fläktar och motorer har lager med permanent smörjning. Som riktlinje är den förväntade livslängden tim. Typ av lager anges i märkningen på motorn. Om du behöver byta till nya lager kontaktar du FläktGroup för anvisningar. FREKVENSOMRIKTARE SÄKERHETSFÖRESKRIFTER Frekvensomriktarens spänning är alltid farlig när den är ansluten till elnätet. Felaktig installation av motorn, frekvensomriktaren eller fältbussen kan leda till dödsfall, allvarliga personskador eller skador på utrustning. Därför måste anvisningarna i denna manual följas, liksom nationella och lokala regler och säkerhets föreskrifter. 1. Frekvensomriktaren måste kopplas ur från elnätet när reparationer ska utföras. Kontrollera att nätförsörjningen har kopplats ur och att nödvändig tid har gått innan arbete påbörjas. 2. Knappen [OFF/RESET] på manöverenhetens LCP kopplar inte ur utrustningen från elnätet, och ska därför inte användas som säkerhetsbrytare. 3. Korrekt skyddsjordning av utrustningen måste upprättas, användaren måste skyddas mot matningsspänning och motorn måste skyddas mot överbelastning i enlighet med nationella och lokala föreskrifter. 4. Jordläckströmmarna är högre än 3,5 ma.. 5. Skydd mot överbelastning av motorn är inställt genom motorns överhettningsskydd Bryt ej anslutningen till motorn eller elnätet medan frekvensomriktaren är i drift. Kontrollera att nätförsörjningen har kopplats ur och att nödvändig tid har gått innan arbete påbörjas. 7. Observera att frekvensomriktaren har fler spänningsingångar än L1, L2 och L3, när lastdelning (länkning av DC-mellankrets) och 24 VDC externt har installerats. Kontrollera att alla spänningsingångar har kopplats ur och att tillräcklig tid har gått innan reparationer utförs.
4 4 Monterings- och skötselanvisning INSTALLATION PÅ HÖG HÖJD OBS! För arbete på över 2 km höjd, kontakta FläktGroup för råd om PELV. Min. väntetid (minuter) Spänning (V) kw kw Tänk på att det kan finnas hög spänning i likströmsledningen även om lysdioderna inte lyser. Varning mot oavsiktlig start 1. Motorn kan stannas med hjälp av digitala kommandon, busskommandon, referenser eller lokalt stopp, medan frekvensomriktaren är ansluten till elnätet. Om det är nödvändigt av personliga säkerhetsskäl att se till att ingen oavsiktlig start kan ske, räcker det inte med dessa stoppfunktioner. 2. Motorn kan startas medan parametrar ändras. Därför måste stoppknappen [OFF/RESET] alltid vara aktiverad. Därefter kan data modifieras 3. En motor som stannats kan starta igen om fel uppstår i frekvensomriktarens elektronik, om en tillfällig överbelastning eller ett fel uppstår i elnätet eller om motoranslutningen upphör. Att vidröra de elektriska delarna kan vara livsfarligt även efter att utrustningen kopplats ur från elnätet. Se även till att andra ingående spänningsmatningar har kopplats ifrån, exempelvis extern 24 VDC, lastdelning (länkning av mellankrets för likström) samt motoranslutningen för kinetisk reservspänning. Fler säkerhetsriktlinjer finns i driftsanvisningarna. Frekvensomriktarens likströmskondensatorer är alltjämt uppladdade när strömmen kopplats ifrån. För att undvika risk för elektrisk stöt ska frekvensomriktaren kopplas ur från elnätet innan underhåll utförs. Vänta åtminstone så länge som anges nedan innan service utförs på frekvensomriktaren:
5 Monterings- och skötselanvisning 5 MANÖVERENHET (LCP) TILLBEHÖR A. Anslutning av manöverenhet B. Alfanumerisk display 1. Parameternummer och namn 2. Parametervärde 3. Menynummer 4. Motorns rotationsriktning 5. Triangelmarkering för statusmeny, snabbmeny eller huvudmeny. C. Menyknappar Menyknapp för val mellan statusmeny, snabbmeny eller huvudmeny. D. Navigering och indikering 6. Lysdiod Com: Datatrafik över buss 7. Lysdiod (grön): Manöverenhet i drift 8. Lysdiod Warn. (gul): Indikering av varning 9. Lysdiod Alarm (röd): Indikering av larm 10. [Back]: Återgår till föregående steg eller nivå [ ] [ ] [ ]: Navigering mellan parametrar samt för förändring av parametrar eller lokal referens. 12. [OK]: Val av parameter samt spara inställt värde E. Manöverknappar med lysdioder 13. [Hand/]: Start av motorn för lokal styrning via manöverenheten 14. [Off/Reset]: Stopp av motorn samt återställning av larm. 15. [Auto/]: Tillåt styrning via styrplintarna eller kommunikationsbuss A B C Com Motor Power [5] 0.37kW - 0.5HP Setup 1 Warn. Alarm Back Status OK Quick Main 130BB MANUELL DRIFT D Hand Off Reset Auto Tryck på [Hand/ON] för att starta Tryck på [ ] [ ] för att ställa varvtalet Tryck på [OFF/Reset] för att stoppa Tryck på [Auto/ON] för att återgår till automatisk drift ÄNDRA ROTATIONSRIKTNING Rotationsriktningen kan vid behov enkelt ändras med parameter Vid korrekt inkoppling ger 0 = medurs och 1 = moturs.

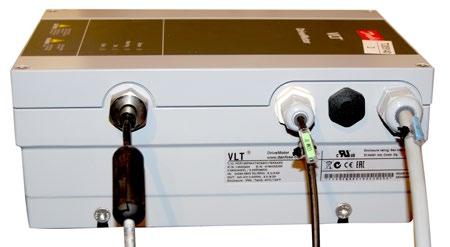

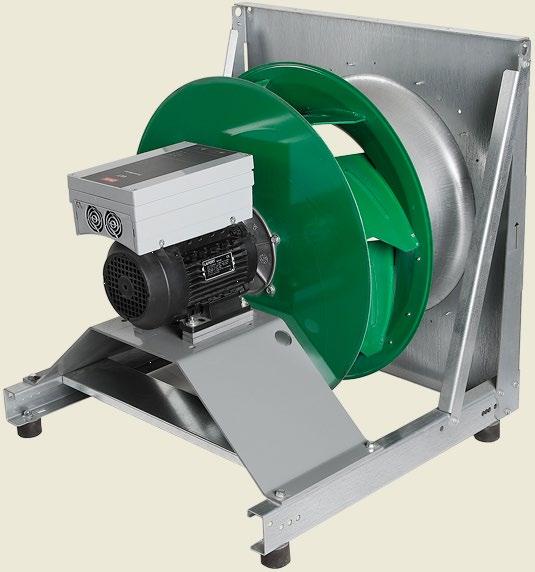

Fläkt Woods PM-motor med integrerad FC 106 frekvensomriktare
Motorn är endast avsedd att användas med den medföljande varvtalsregulatorn (frekvensomriktaren). Direkt ledningsanslutning till elnätet är inte möjlig för PM-motorer. Risk för elstöt: Motoranslutningarna
