FLÄKTGROUP HAR ETT BRETT UTBUD AV PERMA NENTMAGNETMOTORER (PM) OCH FREKVENS OMRIKTARE FÖR KAMMARFLÄKTAR. EFFEKTOMRÅDET ÄR MELLAN 0,8 KW OCH 15 KW.

Transkript

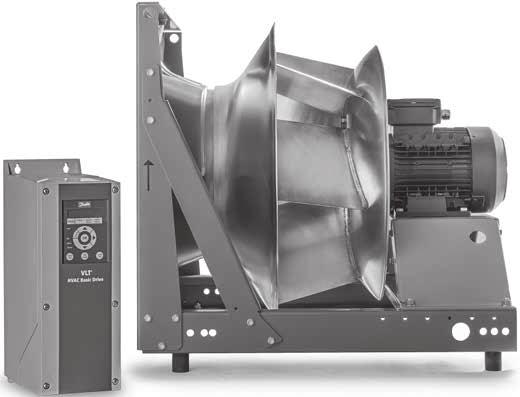

1 CENTRIFLOW PUR 3D (A, KAMMARFLÄKT B, C, D) GMPM FREKVENSOMRIKTARE SLIDE IN ROTOR FC101 CASSETTE OCH FC102 SNABBGUIDE FLÄKTGROUP HAR ETT BRETT UTBUD AV PERMA NENTMAGNETMOTORER (PM) OCH FREKVENS OMRIKTARE FÖR KAMMARFLÄKTAR. EFFEKTOMRÅDET ÄR MELLAN 0,8 KW OCH 15 KW. INNEHÅLL SIDA 1. Allmänt Uppgifter om fläkt och motor Uppgifter om frekvensomriktare Dimensioner för separat frekvensomriktare Specifikation för motorn Installation Kopplingsschema Kabeldragning Styrsignaler Driftsättning och funktionstest Parametrar Manöverpanel FC Manöverpanel FC Larm och varningar...11 FläktGroup DC_10035GB_ _R0 Vi förbehåller oss rätt till ändringar utan föregående meddelande

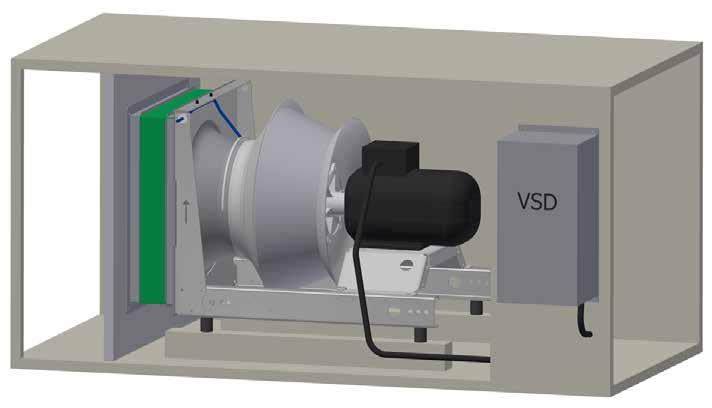

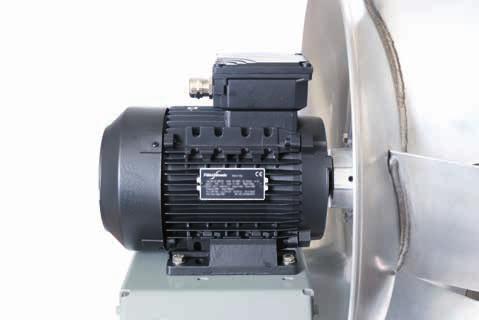

2 2 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 1. ALLMÄNT FläktGroup har ett brett utbud av permanentmagnetmotorer (PM) och frekvensomriktare för kammarfläktar. Effektområdet är mellan 0,8 kw och 15 kw. PM-motorn har hög verkningsgrad (IE4) tack vare permanentmagneter i rotorn. Dessutom är verkningsgraden vid delbelastning högre än med asynkronmotorer. När rotorn inte har några förluster och statorn förbrukar mindre ström blir temperaturen lägre inne i motorn, vilket gör att lagren håller längre. Direkt anslutning är inte möjlig för motorer med permanentmagneter. Det behövs alltid en frekvensomriktare. Denna regulator har en särskild algoritm för PMmotorer. Frekvensomriktaren är programmerad med fläkt- och motorspecifika parametrar. Frekvensomriktare FC101 och FC102 levereras löst. De ska monteras av kunden. Frekvensomriktaren bör monteras nära fläkten. Motorkabeln ska inte vara längre än 10 m. Om längre kablar används måste vissa motorparametrar ändras. Frekvensomriktaren levereras med 3,5 m motorkabel för fläktstorlekar upp till 050. För större fläktar är motorkabeln 4,5 m lång. Kabeln ansluts på motorsidan. PM-motor Frekvensomriktare FC101 Frekvensomriktare FC102 Frekvensomriktare IP54 och IP55 monterad på luftbehandlingsaggregatets hölje.

3 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 3 2. UPPGIFTER OM FLÄKT OCH MOTOR Fläktkod inkl. motor och fro Effekt [kw] Motorns ström [A] Motorram Storlek IEC Fläktens max. varvtal [v/min] Fläktens max. frekvens. [Hz] Motorvarvtal [v/ min] vid 50 Hz Motorns nominella varvtal [v/min] GMPM-1-bb e0 1,1 2, GMPM-1-bb e0 0,8 1, GMPM-1-bb e0 1,5 3, GMPM-1-bb e0 0,8 1, GMPM-1-bb e0 3 6, GMPM-1-bb e0 2,2 6, GMPM-1-bb e0 1,5 3, GMPM-1-bb e0 0,8 1, GMPM-1-bb e0 3 7, GMPM-1-bb e0 2,2 4, GMPM-1-bb e0 1,5 3, GMPM-1-bb e0 0,8 3, GMPM-1-bb e0 5, GMPM-1-bb e0 4 9, GMPM-1-bb e0 3 9, GMPM-1-bb e0 2,2 4, GMPM-1-bb e0 1,5 3, GMPM-1-bb e0 0,8 3, GMPM-1-bb e0 5, GMPM-1-bb e0 4 9, GMPM-1-bb e0 3 9, GMPM-1-bb e0 1,5 3, GMPM-1-bb e0 1,1 3, GMPM-1-bb e0 7,5 16, GMPM-1-bb e0 5, GMPM-1-bb e0 3,6 7, GMPM-1-bb e0 2,2 5, GMPM-1-bb e0 1,5 3, GMPM-1-bb e0 7,5 16, GMPM-1-bb e0 5,5 10, GMPM-1-bb e0 4 10, GMPM-1-bb e0 3,6 7, GMPM-1-bb e0 2,2 6, GMPM-1-bb e , GMPM-1-bb e0 7, GMPM-1-bb e0 5,5 11, GMPM-1-bb e0 4 9, GMPM-1-bb e0 2,2 6, GMPM-1-bb e GMPM-1-bb e0 7,5 17, GMPM-1-bb e0 5, GMPM-1-bb e GMPM-1-bb e0 2,2 6, GMPM-1-bb e , GMPM-1-bb e , GMPM-1-bb e0 7,5 16, GMPM-1-bb e0 5,5 12, GMPM-1-bb e0 3 12, GMPM-1-bb e0 7,5 16, GMPM-1-bb e , GMPM-1-bb e , e = 1 för FC101 e = 5 för FC102

4 4 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 3. UPPGIFTER OM FREKVENSOMRIKTARE Nätspänning (L1, L2, L3) Matningsspänning V ±10 % Matningsfrekvens 50/60 Hz Max. tillfällig obalans mellan nätfaser Verklig effektfaktor (λ) Förskjutning av effektfaktor (cosφ) nära enighet Tillkopplingar av nätspänning L1, L2, L3 (start) Miljöskydd motsvarande EN ,0 % av nominell matningsspänning 0,9 nominell vid märkbelastning (> 0,98) maximalt 2 gånger/minut. överspänningskategori III/föroreningsgrad 2 Reläutgångar: Programmerbara reläutgångar 2 Max. plintbelastning (AC-1 resistiv last) Reglerkort, 10 V DC utsignal: Utspänning Max. belastning Reglerkort, 24 V DC utsignal: Max. belastning FC101 = 250 V AC, 3 A FC102 = 240 V AC, 2 A 10,5 V ±0,5 V FC ma FC ma FC101 = 80 ma FC102 = 200 ma Motoreffekt (U, V, W) Utspänning Utgångsfrekvens för PM-motorer % av matnings spänning FC Hz FC Hz Omgivning: Inkapslad separat enhet Vibrationstest för separat enhet FC101 = IP54 FC102 = IP55 1,0 g Digitala ingångar: Programmerbara digitala ingångar Logik Spänningsnivå 4 PNP eller NPN 0 24 V DC Max. relativ luftfuktighet under drift Max. omgivningstemperatur Lägsta omgivningstemperatur under fullskalig drift 5 % 95 % (icke kondenserande) FC101 = 40 C FC102 = 45 C (genomsnitt under 24 tim) 0 C separat enhet Analoga ingångar: Antal analoga ingångar 2 Lägen Spänning eller ström Spänningsnivå 0 till +10 (skalbart) Strömnivå 0/4 till 20 ma (skalbart) Analog utgång: Antal programmerbara analoga utgångar Strömområde för analog utgång Digital utgång: Programmerbara digitala utgångar Spänningsnivå för digital utgång Max. ström för digital utgång: FC101 = 2 FC102 = 1 0/4-20 ma 2 FC101 = 17 V FC102 = 24 V FC101 = 20 ma FC102 = 40 ma Inbyggd fältbusskommunikation som standard: Modbus RTU FC101 och FC102 BACnet embedded FC101 och FC102 N2 Metasys FC101 och FC102 FC Protocol FC101 och FC102 FLN Aapogee FC101 och FC102 Fysiskt lager RS-485 Fältbusskommunikation som tillval VLT Profibus DP V1 MCA 101 FC102 VLT DeviceNet MCA 104 FC102 VLT LonWorks MCA 108 FC102 VLT BACnet MCA 109 FC102 VLT ProfiNet MCA 120 FC102 VLT EtherNet/IP MCA 121 FC102 VLT Modbus TCP MCA 122 FC102 VLT BACnet/IP MCA 125 FC102

5 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 5 4. DIMENSIONER FÖR SEPARAT FREKVENSOMRIKTARE 5. SPECIFIKATION FÖR MOTORN C B b ØD Tillåten omgivningstemperatur: från -15 C upp till +40 C, upp till m över havet Montering: IM B3 Frekvensomriktarens arbetsspänning: 400 VAC Skyddsklass: F. Temperaturökning till klass B (TEFC-utförande) Kapslingsklass IP55 för hela serien Mindre mått FC101 Effekt (kw) Mått (mm) a A Vikt (kg) Höjd Bredd Djup Hål A a B b C ØD 0, , ,5 5,3 5,5-7, ,5 7, , ,5 13,8 6. INSTALLATION Varning: Risk för elstöt Motoranslutningarna kan fortfarande vara strömsatta om fläkthjulet roterar, även om matningen från elnätet har kopplats ur. Se till att fläkthjulet hålls stilla innan du öppnar kopplingsboxen och medan den är öppen. Frekvensomriktaren och motorn ska installeras av en kvalificerad elektriker med tillräckliga kunskaper om installation av varvtalsreglerade drivsystem (frekvensomriktare) och EMC-säkerhet. Alla kablar måste uppfylla nationella och lokala föreskrifter för kabelarea och omgivningstemperatur Kapslingsklass IP 54 FC102 Effekt (kw) Mått (mm) Vikt (kg) Höjd Bredd Djup A a B b C Hål ØD 1, ,5 9,7 5,5-7, ,5 13, ,0 23,0 Kapslingsklass IP 55

6 6 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 7. KOPPLINGSSCHEMA 3x400 V AC L1 L2 L3 PE PE min 10 mm 2 or two wires F1 3 PM-MOTOR W2 U2 V2 U1 V1 W1 AHU S1 SUPPLY F1 F2 L1 L2 L3 PE U V W PE FREQUENCY CONVERTER RELAY 1 RELAY V RS-485 Com P N P1 START/STOP INTERLOCK CONTROL SIGNAL 0-10 V ALARM AHU CONTROLLER RUNNING INDICATION

7 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 7 8. KABLAGE 8.1. NÄTKABEL Dra nätförsörjningen till anslutningarna L1, L2 och L3 och jordkablarna till jordanslutningen och dra åt. KORTSLUTNINGSSKYDD: Frekvensomriktaren måste skyddas mot kortslutning för att undvika risk för elstöt eller brand. Säkringarna som anges nedan rekommenderas för att skydda servicepersonal och utrustning i händelse av inre fel i frekvensomriktaren. Frekvensomriktaren ger fullständigt kortslutningsskydd i händelse av kortslutning vid motorutgången. ÖVERSTRÖMSSKYDD: Använd överbelastningsskydd för att undvika brandrisk till följd av överhettade kablar i anläggningen. Frekvensomriktaren är utrustad med ett internt överströmsskydd som kan användas för överströmsskydd uppströms (undantag för UL-ändamål). Se paragraf 4 18 Strömgräns. Dessutom kan säkringar eller brytare användas för att skydda mot överström i anläggningen. Överströmsskydd måste alltid installeras i enlighet med nationella föreskrifter MOTORKABEL Frekvensomriktaren levereras med en motorkabel på 3,5 m för fläktstorlekar upp till 050. För större fläktar är motorkabeln 4,5 m lång. Om kabeln kortas eller byts ut mot en längre, måste ett antal regler följas. Motorkabeln måste vara av skärmad typ. Skärmningen ska vara jordad 360 i båda kabelns ändar. Motorkabeln får inte vara längre än 10 meter för att uppnå EMC-nivå EN Klass B med frekvensomriktare FC101 och FC102 i standardutförande. Motorkabeln kan förlängas till 50 meter med H1 EMC-filter som tillval till FC102. Motorn ansluts till stjärna inne i motorn. Fasledningarna kopplas till anslutning U1, V1, W1. Inga terminalkontakter behövs STYRKABEL Styrkabeln måste skärmas. Se till att styrkabeln är minst 200 mm från nät- och motorkabeln. LÄCKSTRÖM (>3,5 ma) EN/IEC (produktstandard för elektriska drivsystem) kräver särskild försiktighet om läckströmmen överstiger 3,5 ma. Jordning måste installeras på något av följande sätt: Jordkabel med minst 10 mm² Två separata jordkablar som båda uppfyller reglerna för dimensionering ISOLERINGSBRYTARE Alla frekvensomriktare kan användas både med isolerad ingångskälla och med elektriska ledningar med jordreferens REKOMMENDERADE SÄKRINGAR PÅ MATARSIDAN Effekt (kw) 0,55 0,75 1,1 1,5 2, ,5 7, X VAC Rek. icke-ul typ gg Se nationella/internationella bestämmelser för val av rätt säkringsstorlek.

8 8 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 9. STYRSIGNALER START/STOP Fläkten startas med en potentialfri brytare kopplad mellan anslutning 12 och 18. Kretsspänningen är +24 VDC. AUTO-läget ska väljas från manöverpanelen. FÖRREGLING Genom att öppna förreglingssignalen mellan plintarna kan fläkten stoppas, och det går sedan inte att starta manuellt från manöverpanelen eller via buss. Med denna signal kan fläktens drift förreglas kopplat till ett larm för cirkulationspumpen eller nödstopp för ventilationen. Denna funktion kan aktiveras genom att värdet för parameter 5 12 ställs på Coast inverse. VARVTALSREFERENS Varvtalet kan regleras med 0 10 V-signal kopplad till anslutningarna 53(+) och 55(-). RELÄUTGÅNGAR Larmsignalen är tillgänglig i relä1 (anslutning 01, 02 och 03). Löpande indikering är tillgänglig i relä 2 (anslutning 04, 05 och 06). ENHASTIGHETSDRIFT: Inställt konstant referensvarvtal (Hz) i parameter 412. Endast extern startsignal krävs. TVÅHASTIGHETSDRIFT: Lägre referensvarvtal (Hz) ställs in i parameter 412 och högre referensvarvtal (Hz) i parameter 311. Det lägre varvtalet aktiveras med startsignal (plintarna 12 18). Det högre varvtalet aktiveras av slutaranslutningarna DRIFTSÄTTNING OCH FUNKTIONSTEST Kontrollera motorns rotation efter starttest om en separat frekvensomriktare levererats: Ställ in frekvensomriktaren på Hand on-läge från manöverpanelen. Motorn börjar rotera. För att ändra rotationsriktningen, koppla ifrån matningsspänningen och vänta tills strömmen laddar ur. Se noga till att motorns fläkthjul inte roterar när anslutningar kopplas in. Vänd anslutningen för två valfria av de tre motorkablarna på motorns eller frekvensomriktarens sida av anslutningen. När rotationsriktningen är rätt ställer du in frekvensomriktaren på Auto on-läge. Frekvensomriktaren följer sedan styrsignaler. 11. PARAMETRAR Parametrar för frekvensomriktaren ställs in i fabrik, för att säkerställa att fläkten och motorn fungerar optimalt. Detta gäller motorparametrar, ramptider, start- och stoppmetoder och varvtalsbegränsningar. Om dessa parametrar ändras kan driften bli instabil eller motorn vara omöjlig att starta. Ursprungliga parametervärden kan laddas ner från manöverpanelen om de tappats bort: Gå till parameter 0-50 LPC Copy Ställ in parametervärdet på 2 (alla från LCP) Vänta tills kopieringen är färdig Parametrarna är lösenordsskyddade. Ändring av motorparametrar kan leda till att motorn slutar fungera. Lösenord till huvudmenyn är 100 och till snabbmenyn 200. MODBUS RTU Frekvensomriktaren kan styras via Modbus RTU. Kabeln RS-485 kopplas till anslutningarna 68 (P), 69 (N) och 61 (COM). Om frekvensomriktaren kopplas som sista enhet ska den slutkopplas genom att brytaren S801 sätts i ON-läge. Modbus-drift beskrivs i anvisningarna för frekvensomriktaren.

9 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide MANÖVERPANEL FC101 Manöverpanelen ingår som standard till frekvensomriktaren FC A B C D Com. On Warn. Alarm 1-20 Motor Power [5] 0.37kW HP Setup 1 Menu Hand On 13 Back Status A. ALFANUMERISK DISPLAY LCD-displayen är upplyst med två alfanumeriska rader. Alla data visas på LCP:n. Information kan utläsas på displayen. 1 Parameternummer och namn. 2 Parametervärde. Konfigureringsnummer visar aktiv konfigurering och redigerad konfigurering. OK Off Reset Quick Menu Main Menu Auto On B. MENYKNAPP Använd menyknappen för att välja mellan status, snabbmeny och huvudmeny. 5 Triangeln anger om LCP:n är i läget status, snabbmeny eller huvudmeny. C. NAVIGERINGSKNAPPAR OCH INDIKERINGSLAMPOR (LED) Kom. LED: Blinkar när kommunikationsbussen 6 kommunicerar. 7 Grön LED/På: Styrenheten fungerar. 8 Gul LED/Varn.: Indikerar en varning. 9 Blinkande Röd LED/Larm: Indikerar ett larm. [Back]: Gå tillbaka till föregående steg eller nivå i 10 strukturen [s] [ ] [ ]: Flytta mellan parametergrupper och parametrar och inom parametrar. Kan även användas för att ställa in lokala referenser. [OK]: Välja en parameter och acceptera ändringar av parameterinställningar. D. MANÖVERKNAPPAR OCH INDIKERINGSLAMPOR (LED) [Hand On]: Starta motorn och aktivera styrning av f rekvensomriktaren via LCP:n. OBS: Plint 27 Digital inmatning (5-12 Terminal 27 Digital Input) har coast inverse som standardinställning. Det innebär att motorn inte startar med [Hand On] om inte plint 27 är spänningssatt med 24 V. Koppla plint 12 till plint 27. [Off/Reset]: Stänga av motorn (Off). Om larmläge är ktivt återställs larmet. [Auto On]: Frekvensomriktaren styrs antingen via styrplintar eller seriell kommunikation. 3 4 Är både aktiv och redigerad konfigurering identisk, visas endast det konfigureringsnumret (fabriksinställning). Om aktiv och redigerad konfigurering skiljer sig, visas båda numren på displayen (Setup 12). Det nummer som blinkar anger redigerad konfigurering. Motorns rotationsriktning visas i displayens nedre vänstra hörn och anges med en liten pil som pekar antingen medurs eller moturs.

10 Info 10 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide 13. MANÖVERPANEL FC102 Manöverpanelen ingår som standard till frekvensomriktaren FC A B C D On Status Warn. Alarm Hand on A. DISPLAYOMRÅDE Status 1(1) 0.0 % 0.00 A 0.00 kw Back Quick Menu 0.0Hz 2605 kwh Main Menu Auto on Cancel Alarm Log Reset Displayområdet aktiveras när frekvensomriktaren försörjs med ström från elnätet, en DC-bussplint eller en extern matning med 24 V DC. OK Informationen som visas på LCP:n kan skräddarsys för användarens ändamål. Välj alternativ i snabbmenyn Q3-13 Displayinställningar. Display Parameternummer Standardinställning Referens % Motorns ström Effekt [kw] Frekvens kwh-räknare B. DISPLAYENS MENYKNAPPAR Menyknapparna används för att öppna menyer där parameter konfigureras, växla mellan statusdisplaylägen under normal drift samt visa data om felhistorik C. NAVIGERINGSKNAPPAR OCH INDIKERINGSLAMPOR (LED) Navigeringsknapparna används för programmeringsfunktioner och att flytta displaymarkören. Med navigeringsknapparna kan även varvtal regleras vid lokal (manuell) drift. Det finns också 3 statusindikatorlampor för frekvensomriktaren i detta område. Indikering Lampa Funktion 15 ON Grön 16 WARN Gul 17 ALARM Röd ON-lampan aktiveras när frekvensomriktaren försörjs med ström från elnätet, en DCbussplint eller en extern matning med 24 V. När villkoren för varning är uppfyllda tänds den gula WARN-lampan och text som upplyser om problemet visas i displayområdet. Vid ett funktionsfel börjar den röda Alarmlampan blinka och en larmtext visas. D. MANÖVERKNAPPAR OCH ÅTERSTÄLLNING Manöverknapparna sitter längst ner på LCP:n. Knapp 18 Hand On 9 Off Knapp 10 Back 11 Cancel 12 Info 13 Navigeringsknappar 14 OK Knapp 20 Auto On 21 Reset Funktion 6 Status Visar driftsinformation. Ger åtkomst till programmeringsparametrar 7 Quick Menu för ursprungliga konfigureringsanvisningar och många detaljerade användningsanvisningar. 8 Main Menu Ger åtkomst till alla programmeringsparametrar. 9 Alarm Log Visar en lista över aktuella varningar, de senaste 10 larmen samt underhållshistoriken. Funktion Gå tillbaka till föregående steg eller nivå i menystrukturen. Ångra senaste ändring eller kommando, förutsatt att displayläget inte har ändrats. Tryck för att se en förklaring av funktionen som visas. Använd de 4 navigeringsknapparna för att gå mellan alternativen i menyn. Tryck för att öppna parametergrupper eller aktivera ett val. Funktion Starta frekvensomriktaren med lokal styrning. En extern stoppsignal från en styrplint eller seriell kommunikation prioriteras över den lokala manuella styrningen. Motorn stängs av men strömförsörjningen till frekvensomriktaren kopplas inte ifrån. Sätt systemet i fjärrstyrningsläge. Reagerar på ett externt startkommando från styrplintar eller seriell kommunikation Återställ frekvensomriktaren manuellt efter att ett fel åtgärdats.

11 Frekvensomriktare FC101 och FC102 för kammarfläkt GMPM - Snabbguide LARM OCH VARNINGAR Om larm- eller varningsmeddelanden visas, se information om felmeddelanden och felsökning i frekvensomriktarens bruksanvisning. Varning! Frekvensomriktaren försöker starta om motorn efter ett larm, så att fläkten kan starta automatiskt. SKYDD OCH EGENSKAPER: Elektroniskt överhettningsskydd mot överbelastning av motorn. Temperaturövervakning av kylaren säkerställer att frekvensomriktaren slår till om temperaturen blir för hög. Frekvensomriktaren är skyddad mot kortslutning på motoranslutningarna U, V, W. Om en huvudfas saknas slår frekvensomriktaren till eller varnar (beroende på belastning). Övervakning av mellankretsens spänning säkerställer att frekvensomriktaren slår till om mellankretsens spänning blir för låg eller för hög. Frekvensomriktaren är skyddad mot jordfel på motoranslutningarna U, V, W. Om frekvensomriktaren inte hittar rotorns position avges larmet för låst rotor. Motorn stängs av om motorns backspänning är för hög. Motorn stängs av om 24 V-matningen är för låg. Motorn stängs av om en motorfas saknas. Motorn stängs av om frekvensomriktaren överbelastas för länge.

12 FG_DC-10053SE_Frekvensomriktare FC101 och FC102_QG_180514_R0 Copyright 2018 FläktGroup GMPM FC101-FC102 ÖVER HUNDRA ÅRS SAMLAD INNOVATION OCH EXPERTKUNSKAP Med en branscherfarenhet som byggts upp under mer än hundra år har FläktGroup unika möjligheter att leverera energieffektiva komponenter och lösningar som kombinerar höga prestanda, driftsäkerhet och kvalitet. Genom modern tillverkningsteknologi, pålitliga leveranser och omfattande teknisk support är FläktGroup en självklar partner som uppfyller och överträffar branschens standarder och certifieringskrav.» Läs mer på eller kontakta ett av våra kontor
