A N K A R L I F T R A D A R M A S T

Transkript

1 A N K A R L I F T R A DA R M A S T

2 Välkommen till ett enklare båtliv / Welcome to a simpler boatlife Det ska vara lätt, roligt och säkert att vara på sjön. Tänk dig hur enkelt du kan komma av och på båten vid den där hopplöst låga bryggan genom att ha ett peke med stege. Tänk hur glada barnen blir av att ha en badplattform att hoppa och bada ifrån. I den här katalogen hittar du alla de där trevliga och nyttiga båtprylarna som gör dina tankar till verklighet. Förutom badplattformar och peken finns här stegar, radarmaster, ankarspel och mängder av rostfria tillbehör för däcket och bryggan. Vi har över 30 års erfarenhet från marinbranschen och representeras hos återförsäljare över hela världen. Vi samarbetar med båtbyggare som Maxi, HallbergRassy, Malö, Nimbus, Elan, Hanse, Fjord, Dehler, Moody, Dufour, Beneteau, Nord West, Najad, Arcona, Linjett och Comfortbåtar med flera. At Båtsystem we are dedicated, to helping our customers achieve safe boating. Whilst safety comes first, we also offer a range of solutions to make boating both fun and easy. Båtsystem have more than 30 years of experience in the marine industry and our products are available through reputable retailers worldwide. As a company we cooperate with many known boat builders such as Maxi, HallbergRassy, Malö, Nimbus, Elan, Hanse, Fjord, Dehler, Moody, Dufour, Beneteau, Nord West, Najad, Arcona, Linjett, Comfort and many more. Vi lämnar inget åt slumpen / We don t act by chance Teak Flera av våra peken levereras med kapningsmarginal för att du lätt ska kunna göra en perfekt anpassning mot din båt. Some of our bowsprits come with sawing margins meaning you can easily make these a perfect fit for your boat. Rostfritt / Stainless steel Vi använder genomgående rostfritt, syrafast AISI 316stål, för högsta kvalitet på våra produkter. For exceptional strength and quality we always use AISI 316 stainless steel. Beslag / Fittings Våra beslag är specialdesignade för att ge optimal passform till alla båtmodeller. De kan justeras för att klara alla monteringsvinklar. Our fittings are specially designed for an optimum match to every boat. They can be adjusted to all mounting angles. Montering / Mounting Detaljerade monteringsanvisningar, för en enklare montering, följer alltid med. Detailed mounting instructions are always supplied. Passar alla båtar / We have something to fit every boat Med några enkla mått kan du se vad som passar till just din båt. De vanligaste båtmodellerna finns även med i våra rekommendationstabeller på sid We are certain we have something to fit every boat. Checking measurements before you buy is recommended. The most common boat models are shown in our recommendation tables on pages 1213.

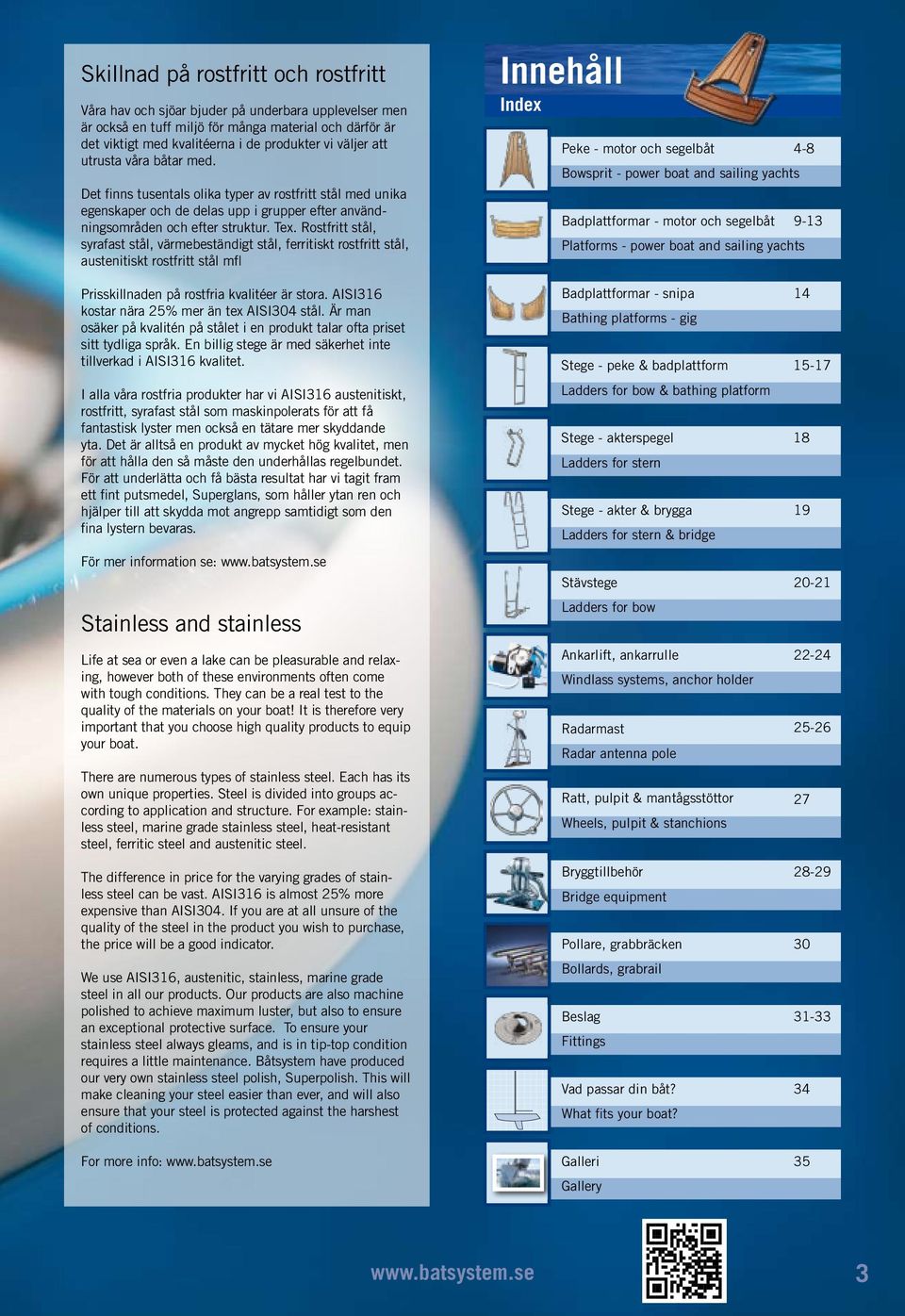

3 Skillnad på rostfritt och rostfritt Våra hav och sjöar bjuder på underbara upplevelser men är också en tuff miljö för många material och därför är det viktigt med kvalitéerna i de produkter vi väljer att utrusta våra båtar med. Det finns tusentals olika typer av rostfritt stål med unika egenskaper och de delas upp i grupper efter användningsområden och efter struktur. Tex. Rostfritt stål, syrafast stål, värmebeständigt stål, ferritiskt rostfritt stål, austenitiskt rostfritt stål mfl Innehåll Index Peke motor och segelbåt 48 Bowsprit power boat and sailing yachts Badplattformar motor och segelbåt 913 Platforms power boat and sailing yachts Prisskillnaden på rostfria kvalitéer är stora. AISI316 kostar nära 25% mer än tex AISI304 stål. Är man osäker på kvalitén på stålet i en produkt talar ofta priset sitt tydliga språk. En billig stege är med säkerhet inte tillverkad i AISI316 kvalitet. I alla våra rostfria produkter har vi AISI316 austenitiskt, rostfritt, syrafast stål som maskinpolerats för att få fantastisk lyster men också en tätare mer skyddande yta. Det är alltså en produkt av mycket hög kvalitet, men för att hålla den så måste den underhållas regelbundet. För att underlätta och få bästa resultat har vi tagit fram ett fint putsmedel, Superglans, som håller ytan ren och hjälper till att skydda mot angrepp samtidigt som den fina lystern bevaras. För mer information se: Stainless and stainless Life at sea or even a lake can be pleasurable and relaxing, however both of these environments often come with tough conditions. They can be a real test to the quality of the materials on your boat! It is therefore very important that you choose high quality products to equip your boat. There are numerous types of stainless steel. Each has its own unique properties. Steel is divided into groups according to application and structure. For example: stainless steel, marine grade stainless steel, heatresistant steel, ferritic steel and austenitic steel. The difference in price for the varying grades of stainless steel can be vast. AISI316 is almost 25% more expensive than AISI304. If you are at all unsure of the quality of the steel in the product you wish to purchase, the price will be a good indicator. We use AISI316, austenitic, stainless, marine grade steel in all our products. Our products are also machine polished to achieve maximum luster, but also to ensure an exceptional protective surface. To ensure your stainless steel always gleams, and is in tiptop condition requires a little maintenance. Båtsystem have produced our very own stainless steel polish, Superpolish. This will make cleaning your steel easier than ever, and will also ensure that your steel is protected against the harshest of conditions. For more info: Badplattformar snipa Bathing platforms gig Stege peke & badplattform Ladders for bow & bathing platform Stege akterspegel Ladders for stern Stege akter & brygga Ladders for stern & bridge Stävstege Ladders for bow Ankarlift, ankarrulle Windlass systems, anchor holder Radarmast Radar antenna pole Ratt, pulpit & mantågsstöttor Wheels, pulpit & stanchions Bryggtillbehör Bridge equipment Pollare, grabbräcken Bollards, grabrail Beslag Fittings Vad passar din båt? What fits your boat? Galleri Gallery

4 Omega36 PT10044, BU75P, PPK600 Kungsjulle HP65, BKT72250 Peke / Bowsprit Ett peke kan göra underverk för din båt. Enklare ankring, bättre gennakersegling och mycket lättare att komma av och på båten. Tack vare vårt unika specialutformade fästsystem passar peket alltid. Du behöver bara välja efter båttyp. Adding a bowsprit to your boat will do wonders for your boating experience! A bowsprit can help you achieve easier anchoring, and far better gennaker sailing, as well as increased accessibility when boarding or disembarking your boat. Båtsystems unique fastening brackets make a bowsprit the perfect fit for your boat! Bavaria 33 Cruiser GPT100, BKT73 Ryds 510 MP50 Albin Cumulus HP65, BU55P Beneteau Oceanis 473 GPT14042 Hanse 400e PT10044, BKT73 Delphia 33 GPT100 4 Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery

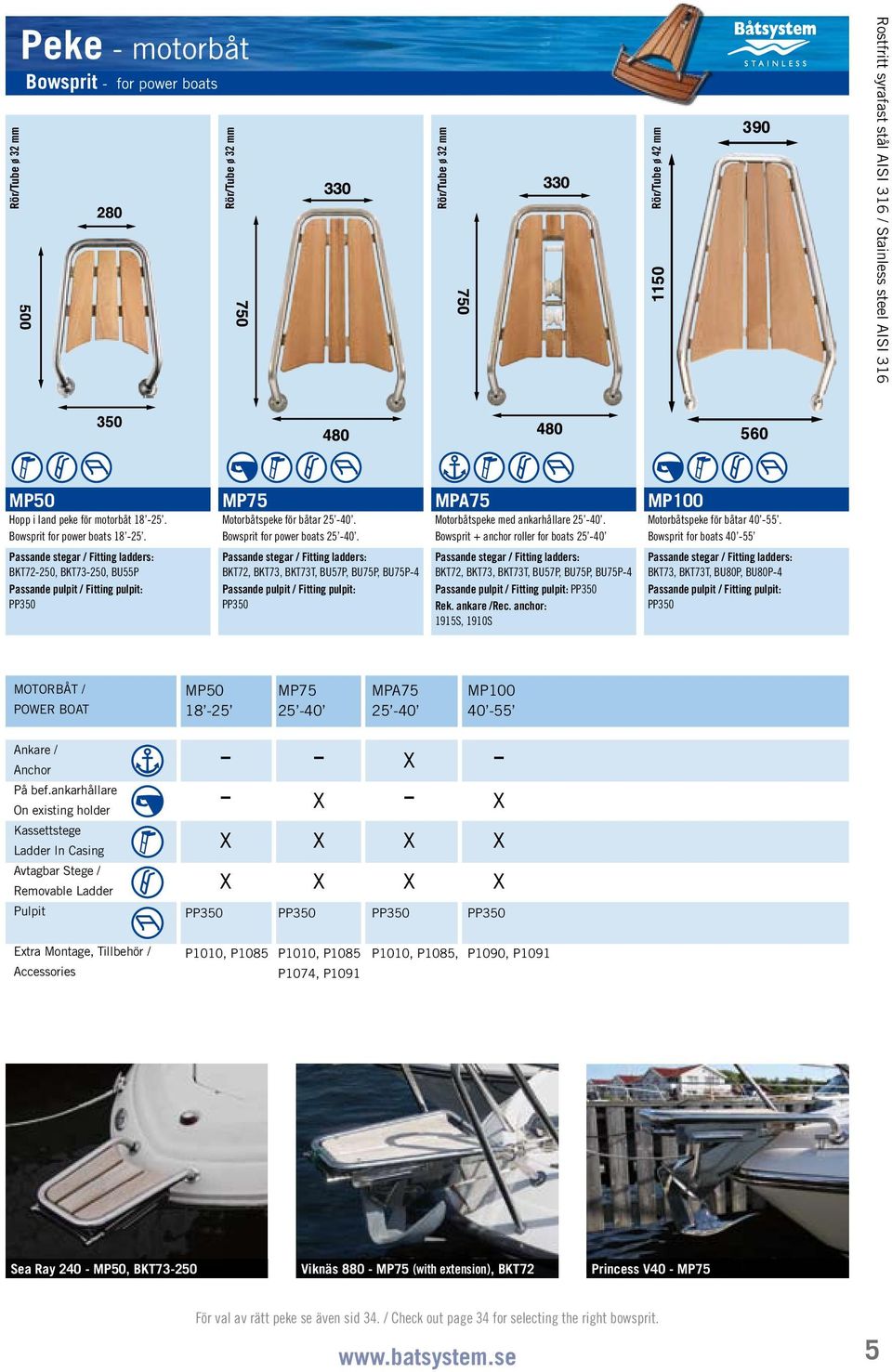

5 Rör/Tube ø 42 mm Rör/Tube ø 32 mm for power boats Rör/Tube ø 32 mm Rör/Tube ø 32 mm Bowsprit MP50 MP75 MPA75 MP100 Hopp i land peke för motorbåt Bowsprit for power boats Motorbåtspeke för båtar Bowsprit for power boats Motorbåtspeke med ankarhållare Bowsprit + anchor roller for boats Motorbåtspeke för båtar Bowsprit for boats BKT72250, BKT73250, BU55P Passande pulpit / Fitting pulpit: PP350 BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 Rek. ankare /Rec. anchor: 1915S, 1910S BKT73, BKT73T, BU80P, BU80P4 Passande pulpit / Fitting pulpit: PP350 MOTORBÅT / POWER BOAT Peke motorbåt MP MP Ankare / Anchor På bef.ankarhållare On existing holder Kassettstege Ladder In Casing Avtagbar Stege / Removable Ladder MPA MP Pulpit PP350 Extra Montage, Tillbehör / P1010, P1085 P1010, P1085 P1010, P1085, P1090, P1091 Accessories PP350 PP350 PP350 P1074, P1091 Sea Ray 240 MP50, BKT73250 Viknäs 880 MP75 (with extension), BKT72 Princess V40 MP75 För val av rätt peke se även sid 34. / Check out page 34 for selecting the right bowsprit. 5

6 Peke segelbåt Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 42 mm for gennaker sailing and easier bording, for all yachts Rör/Tube ø 32 mm Bowsprit HP 65 GPT 100 Peke för båtar Gennaker 80 m2 GPAT 100 GPT Hopp i land peke. För båtar Båtar med gennaker, 50 m2. For boats For gennaker, 50 m2. Bowsprit for boats m2 Peke för båtar Ankarrulle, max 10 kg. Gennaker 80 m2. Bowsprit for boats Gennaker 130 m2. BKT72250, BKT73250, BU55P BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK900 HP SEGELBÅT / SAILING YACHT Ankare / Anchor Max 50 m2 Gennaker Code0 GPT Max 80 m2 Bowsprit for boats With anchor roller max 10 kg. Gennaker 80 m2. GPAT Max 10 kg SB Max 80 m2 Arbetslast / BU57P, BU75P, BU75P4 Rek. ankare /Rec. anchor: 1910S Passande pulpit / Fitting pulpit: PPK600, PPK900 GPT10044 PT Max 130 m2 Kassettstege Ladder In Casing Avtagbar Stege / Removable Ladder Pulpit BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK900 GPT14042 RACE Max 15 kg Max 20 kg SB/BB SB/BB Max 130 m2 Max 130 m2 Med P10044 / Med P10044 With P10044 With P kg Working load Peke för båtar Gennaker 130 m kg RACE100 Max 80 m2 Med P10044 Standard With P10044 Standard Max 130 m2 Standard Standard 2000 kg 1100 kg 2000 kg PPK600 PPK600 PPK600 PPK600 PPK800 PPK900 PPK900 PPK900 PPK900 PPK900 Extra Montage, Tillbehör / P1086 P1086 P1086 P1087 P1087 P1087 Accessories P1106 P1106 P1106 P1035 P1035 P1035 P10044 P10044 P10044 Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. Vi hjälper dig att hitta rätt produkt! / We can help You find the right product! 6

7 Rör/Tube ø 42 mm Rör/Tube ø 32 mm Rör/Tube ø 42 mm for gennaker sailing and easier bording, for all yachts Rör/Tube ø 42 mm Bowsprit Ny New PT GPT RACE80 RACE100 Peke för båtar Ankarrulle, max 15 kg. Vändbar teak för både SB BB ankarrulle. Gennaker 130 m2. Peke för båtar Ankarrulle, max 20 kg. Gennaker 130 m2. Peke för båtar Med Code0. Gennaker 80 m2. Peke för båtar Med Code0. Gennaker 130 m2. Bowsprit for boats With anchor roller max 20 kg. Gennaker 130 m2. Bowsprit for boats With Code0. Gennaker 80 m2. Bowsprit for boats With Code0. Gennaker 130 m2. BU70P12, BU76P12 Passande pulpit / Fitting pulpit: PPK800, PPK900 Rek. ankare /Rec. anchor: 1920S BU75P, BU75P4 BU75P, BU75P4 Bowsprit for boats With anchor roller max 15 kg. The teak can be switched for starboard or port mounting of the anchor roller. Gennaker 130 m2. BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK900 Rek. ankare /Rec. anchor: 1915S Peke segelbåt 126x30 P10044 (Code ZeroKit) Stag 800 mm, schackel, beslag och bultar för codezeroprestanda. Arbetslast max 2 ton. Strut 800 mm, shackle, fittings and bolts for the codezero performance. Working load max 2 tons. Finns även med 1000 mm stag. / Also available with 1000 mm strut. Passande peke / Fitting bowsprit: GPT10044, PT10044, GPT14042 PT10044, BKT72, CODEZEROKIT Omega 36 PT10044, BKT72, CODEZEROKIT 7

8 Peke galleri Bowsprit gallery Hanse 400 PT10044, BKT73 Flipper787 MP50, BKT72250 MP100, BKT73 CB365 PT10044, BKT73 Bennteau Oceanis Clipper 343 GPT14042, BU76P12 SeaRay 260 MP75, BKT73, PP350 Targa MP75, BKT72 8

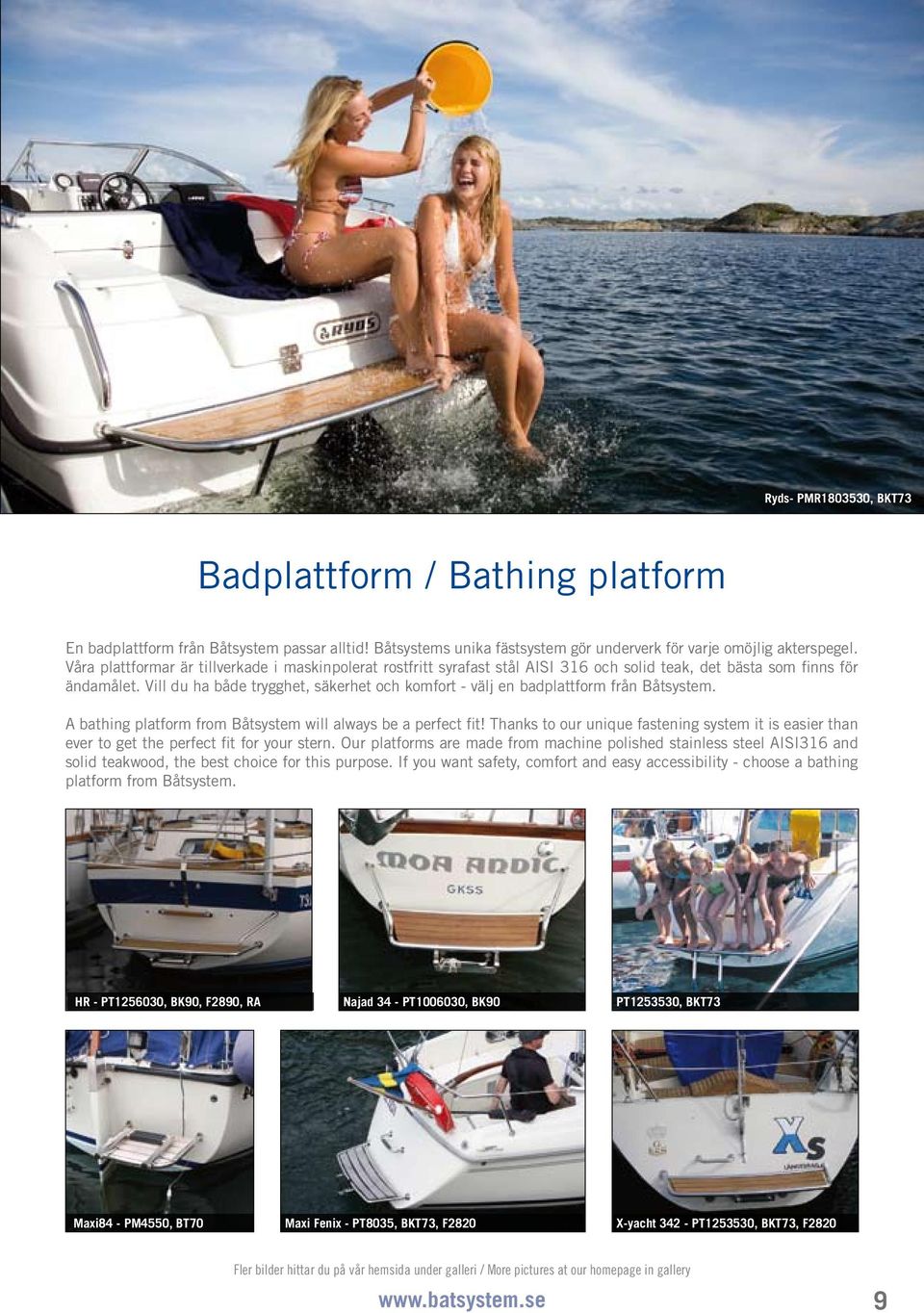

9 Ryds PMR , BKT73 Badplattform / Bathing platform En badplattform från Båtsystem passar alltid! Båtsystems unika fästsystem gör underverk för varje omöjlig akterspegel. Våra plattformar är tillverkade i maskinpolerat rostfritt syrafast stål AISI 316 och solid teak, det bästa som finns för ändamålet. Vill du ha både trygghet, säkerhet och komfort välj en badplattform från Båtsystem. A bathing platform from Båtsystem will always be a perfect fit! Thanks to our unique fastening system it is easier than ever to get the perfect fit for your stern. Our platforms are made from machine polished stainless steel AISI316 and solid teakwood, the best choice for this purpose. If you want safety, comfort and easy accessibility choose a bathing platform from Båtsystem. HR PT , BK90, F2890, RA Najad 34 PT , BK90 PT , BKT73 Maxi84 PM4550, BT70 Maxi Fenix PT8035, BKT73, yacht 342 PT , BKT73, Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery 9

10 Badplattformarsegelbåt Bathing platforms sailing yachts Linjett 32 PT8035, BKT73, Norlin 34 PT10035, BKT73 Contrast 36 PT BKT73 Hanse 370PT BKT74T c/c 800 stag / strut 90 Rör ø 25 mm Rör ø 25 mm Rör ø 32 mm Rör ø 32 mm PT8035 Segelbåt. / Sailing yacht. PT10035 Segelbåt. / Sailing yacht. PT Segelbåt. / Sailing yacht. PT Segelbåt. / Sailing yacht. BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T HR 29, BK 90 HR 352 PT , BK 90 Cumulus PR , BKT73250 Albin MS82 PM 14060, BKT73 Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 32 mm PT Segelbåt Sailing yacht PT Segelbåt Sailing yacht PR Segelbåt med utanpåliggande roder. Uttag för roder justeras vid montage. Yacht with outside mounted rudder. Adjusted for rudder when mounting. PM14060 Segelbåt / Albin 25 Sailing yacht / Albin 25 BKT73, BKT73T, BKT74, BKT74T, BK90 BKT73, BKT73T, BKT74, BKT74T, BK90 BT70, BKT73250 BKT73, BKT73T, BKT74, BKT74T Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. För val av rätt plattform se sid 34. / Check out page 34 For choosing the right platform. 10

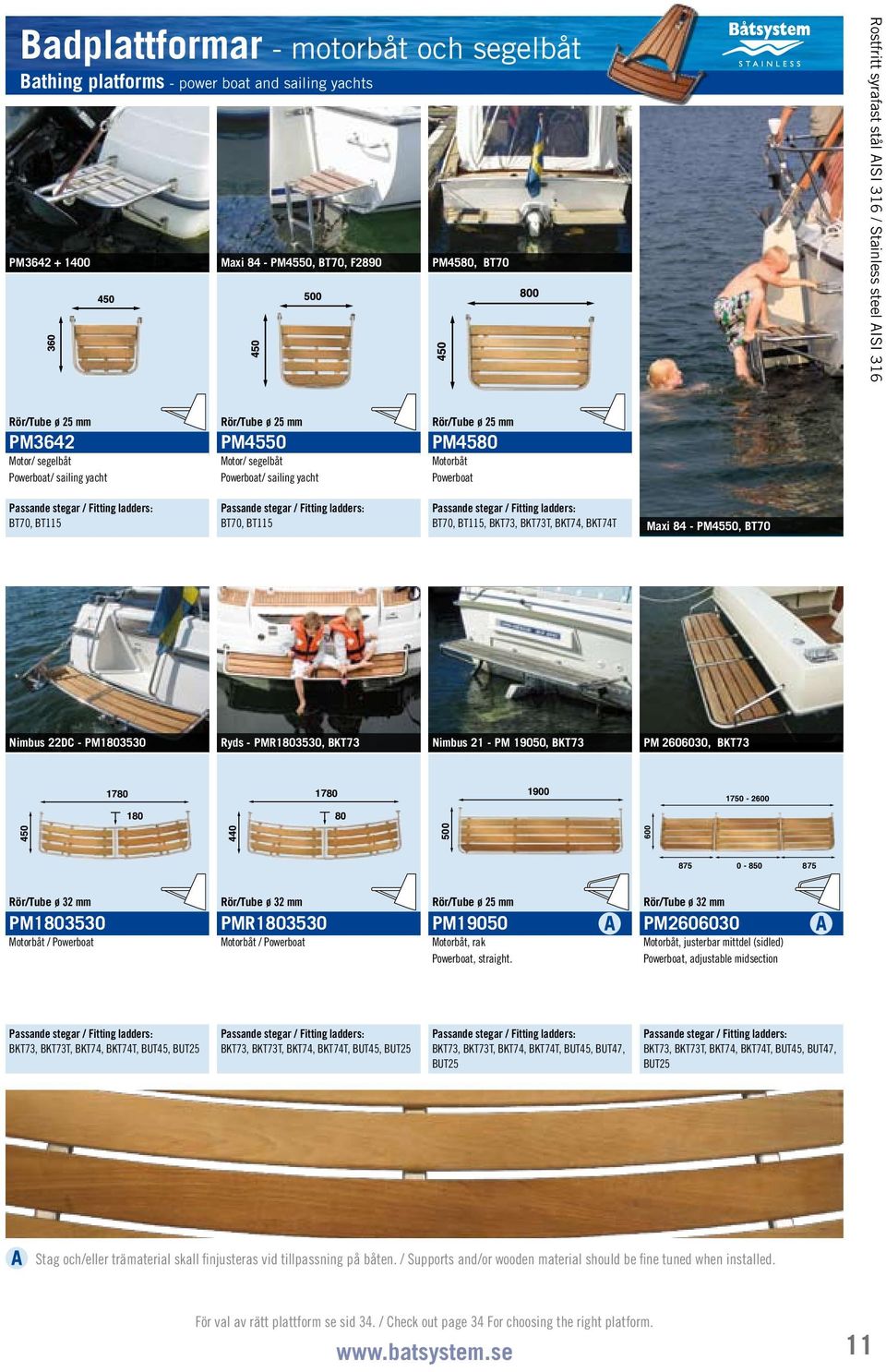

11 Badplattformar motorbåt och segelbåt Bathing platforms power boat and sailing yachts PM Antares Maxi PM4550, PM BT70, F BU90 PM4580, BT70 PM3642 Motor/ segelbåt Powerboat/ sailing yacht PM4550 Motor/ segelbåt Powerboat/ sailing yacht PM4580 Motorbåt Powerboat BT70, BT115 BT70, BT115 BT70, BT115, BKT73, BKT73T, BKT74, BKT74T Maxi 84 PM4550, BT70 Nimbus 22DC PM Antares Ryds PMR , 620 PM BKT73+ BU90 Nimbus 21 PM 19050, BKT73 PM , BKT Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 32 mm PM PMR Motorbåt / Powerboat Motorbåt / Powerboat PM19050 Motorbåt, rak Powerboat, straight. PM Motorbåt, justerbar mittdel (sidled) Powerboat, adjustable midsection BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT25 BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT25 BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT47, BUT25 BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT47, BUT25 Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. För val av rätt plattform se sid 34. / Check out page 34 For choosing the right platform. 11

12 Rekommendationstabeller segelbåt, akter Recommendation tables sailing yachts, stern BÅTTYP YACHT MODEL Albin Accent Albin 78 Albin 79 Albin Alpha Albin Delta Albin Express Albin Nova Albin Nova Albin Stratus Allegro 2733 Amigo 23 Amigo 2730 Ansa 42 Aphrodite 25 Aphrodite 30 Aphrodite 34 Arcona 32 Arcona 32 Arcona 36 Arcona 36 Arcona 355 Athena 34 Avance 33 Avance 36 B31 BB 10 Ballad Bandholm 27 Beason 31 Becker 27 Bellona 29 Bianca 28 Bianca 101 Bianca 320 Bianca Lido Bianca Riviera Birdie 32 Bumerang C&C 25 C&C 30E Carrerra Cayenne Cenit 33 PLATTFORM PLATFORM PS 55 PS 55 Bianca 320 PT10035, BKT73 STEGE LADDER BKT73 FOTSTEG FOOTSTEP BÅTTYP YACHT MODEL Comfortina 32 Compis 97 Conqubin 38 Contrast 33 Contrast 33 Contrast 36 Contrast 36 Crown 31 Cumulus Cumulus PLATTFORM PLATFORM PT PT PT PT x 2 PR Cumulus PR , BKT73 Dehler 31 Dehler 33 Dehler 33 Diva 39 Dixie 27 Dixie 32 Dominant 95 Elvström 6,5 Facil 26 Facil 30 Facil 35 Fantasi 37 Finnexpress Finnfire 33 Finnflyer 31 First 235 First 28 First 32/325 First 35S5 Forgus 31 Forgus 31 Forgus 36 Forgus 36 Fortissimo Granada 23 Granada 31 Guyline 95 H 35 H 323 HR 26 HR 26 HR 29 PT PT PT PT PR x 2 PR STEGE LADDER BK90 / BKT73 BT 70 BT 70 FOTSTEG FOOTSTEP F2890 Cenit PT10035, BKT73 Comfort 30 Comfort 32 Comfort 32 Comfort 34 Comfortina 32 HR29 PT , BK90 HR 312 HR 352 HR 36 HR 382 HR 39 HR 42 PT PT PT PT PT F2890 F2890 F2890 F Kompletta monteringsanvisningar finns på vår hemsida. / You will find installation manuals on our homepage.

13 Rekommendationstabeller segelbåt, akter Recommendation tables sailing yachts, stern BÅTTYP YACHT MODEL HR 45 HR 49 HR 94 Kutter IW 31 J 105 Johnson 23, 26 Johnson 26 King s Cruiser 33 L 32 Lady Helmsman Linjett 29/30, 32 Linjett 35 Maestro 31 Malö 40, 106 Mamba 29, 31 Mamba 34 PLATTFORM PLATFORM PT PT PS 55 PT PR PS 55 PT STEGE LADDER BT 72 BU90 / FOTSTEG FOOTSTEP F2890 F2890 BÅTTYP YACHT MODEL Ohlson/Winga 29 Ohlson 88 Ohlson 88 Omega 28 Omega 30 Omega 34 Omega 36 Omega 36 Omega 42 P 28 Parant Passad Primvent 23 RB 98 Rasmus 35 Rhapsody Rock 20/24 S 30 Scampi Scanmar 31 Scanmar 33, 35 Scanmar 345 Scanner 38 PLATTFORM PLATFORM PT PT PT STEGE LADDER BT 72 BT 72 FOTSTEG FOOTSTEP F2890 F2890 Mamba PT8035, BKT73,, 160W Mamba 35 Marieholm 28 Marieholm 32 Marieholm MS20 Marieholm S20 Mascot 28 Maxi 33, 34 Maxi 68 Maxi 77 Maxi 77 Maxi 80 Racer Maxi 84 Maxi 84 Maxi 87 Maxi 87 Maxi 95 Maxi 95 Maxi 100PS Maxi 108 Maxi 900/909/ Maxi 999 Maxi Fenix Maxi Fenix Maxi Magic Maxi Magic Mikkel 30 Mistinguette Monark 540 Monark 700 Monsun 31 Murena My Helmsman 20 Najad 34 Najad 320 Najad 343 Najad 360 Najad 360 Naver 29 Nord 80 Nord 80 Nordisk familjebåt Nordisk familjebåt Nordship 808 Norlin 34 OE 32 OE 36 Ohlson 22 Ohlson 28 Ohlson 28 PT PT (x2) PR x 2 PR PT PT x 2 PR PT PT PT x 2 PR PS 55 BT 72 BT 70 F2890 F2890 F2890 F2890 F2890 Scanner 38 PT8035, BKT73 Sea Cat Senorita Helmsman Sheriff 600 Shipman 28 Singoalla Sirena 38 Smaragd Smaragd Cruiser Solus 24 Sunwind 26/27 Sunwind 29 Sunwind 29 Sunwind 30 Swan 37 Swede 38 Swede 55 Sweden Yachts 36 Sweden Yachts 340 Targa 96 Trio 80 Triss Magnum 600 Triss Norlin Vagabond 31 Valiant 18 Vega Vindö 32 Vindö 40 Vindö 45 Vindö 50 Viggen W 30 Kompromiss Wasa 30 Wasa 38 Wasa 360 Williamskryssaren Willing 31 Winga 860 Winga , PT PS 55 PT PT PT PT PT BT 72 BT 72 BT 70 BT 70 Kompletta monteringsanvisningar finns på vår hemsida. / You will find installation manuals on our homepage. 13

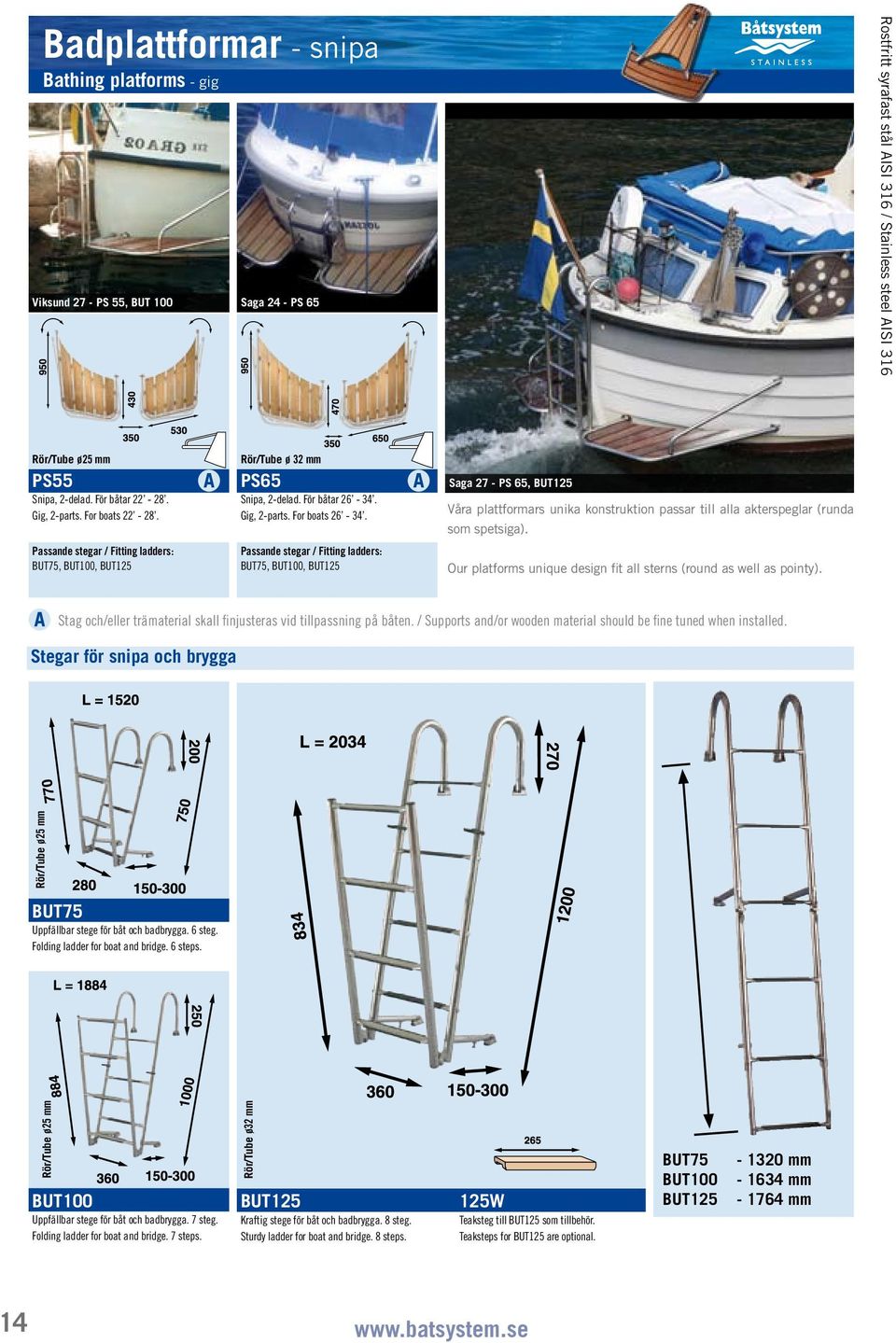

14 Badplattformar snipa Bathing platforms gig Viksund 27 PS 55, BUT 100 Saga 24 PS 65 Rör/Tube ø25 mm PS55 Snipa, 2delad. För båtar Gig, 2parts. For boats BUT75, BUT100, BUT125 Rör/Tube ø 32 mm PS65 Snipa, 2delad. För båtar Gig, 2parts. For boats BUT75, BUT100, BUT125 Saga 27 PS 65, BUT125 Våra plattformars unika konstruktion passar till alla akterspeglar (runda som spetsiga). Our platforms unique design fit all sterns (round as well as pointy). Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. Stegar för snipa och brygga Rör/Tube ø25 mm BUT75 Uppfällbar stege för båt och badbrygga. 6 steg. Folding ladder for boat and bridge. 6 steps. Rör/Tube ø25 mm BUT100 Uppfällbar stege för båt och badbrygga. 7 steg. Folding ladder for boat and bridge. 7 steps. Rör/Tube ø32 mm BUT125 Kraftig stege för båt och badbrygga. 8 steg. Sturdy ladder for boat and bridge. 8 steps. 125W Teaksteg till BUT125 som tillbehör. Teaksteps for BUT125 are optional. BUT75 BUT100 BUT mm 1634 mm 1764 mm 14

15 Linjett 33, ST125 Nimbus 33 Nova, BUT45Nim Stegar / Ladders Båtsystem har alltid en stege som passar din båt badstegar, räddningsstegar, uppfällbara och teleskopstegar samtliga i samma höga kvalitet. Alla våra stegar är tillverkade i maskinpolerat rostfritt syrafast stål AISI 316. At Båtsystem, we are confident that we always have a product to fit your boat. Here you will find bathing ladders, rescue ladders, foldable and telescopic ladders, all made to exceptionally high standards. All of our ladders are made from machine polished stainless steel AISI 316. Flipper 787 MP50, BKT72250 Arcona 370 ST135 Sweden Yacht 370 ST125 Nimbus 320C BUT45 PS 65, BUT125 Omega 36 GPT100, BU57P Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery 15

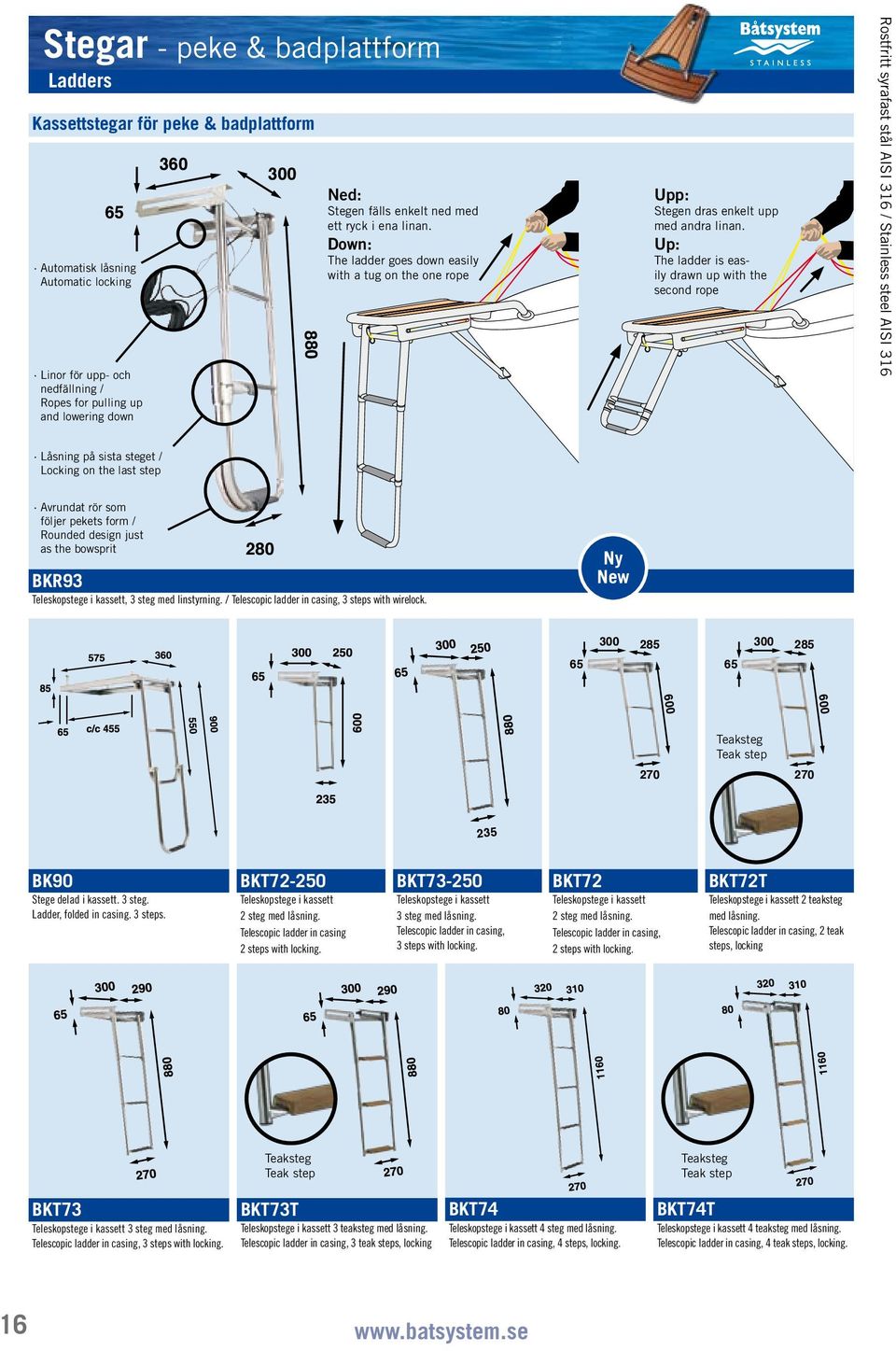

16 880 Stegar peke & badplattform Ladders Kassettstegar för peke & badplattform 65 Automatisk låsning Automatic locking Linor för upp och nedfällning / Ropes for pulling up and lowering down Ned: Stegen fälls enkelt ned med ett ryck i ena linan. Down: The ladder goes down easily with a tug on the one rope Upp: Stegen dras enkelt upp med andra linan. Up: The ladder is easily drawn up with the second rope Låsning på sista steget / Locking on the last step Avrundat rör som följer pekets form / Rounded design just as the bowsprit 280 BKR93 Teleskopstege i kassett, 3 steg med linstyrning. / Telescopic ladder in casing, 3 steps with wirelock. Ny New Teaksteg Teak step BK90 Stege delad i kassett. 3 steg. Ladder, folded in casing. 3 steps. BKT72250 Teleskopstege i kassett 2 steg med låsning. Telescopic ladder in casing 2 steps with locking. BKT73250 Teleskopstege i kassett 3 steg med låsning. Telescopic ladder in casing, 3 steps with locking. BKT72 Teleskopstege i kassett 2 steg med låsning. Telescopic ladder in casing, 2 steps with locking. BKT72T Teleskopstege i kassett 2 teaksteg med låsning. Telescopic ladder in casing, 2 teak steps, locking Teaksteg Teak step Teaksteg Teak step BKT73 Teleskopstege i kassett 3 steg med låsning. Telescopic ladder in casing, 3 steps with locking. BKT73T Teleskopstege i kassett 3 teaksteg med låsning. Telescopic ladder in casing, 3 teak steps, locking BKT74 Teleskopstege i kassett 4 steg med låsning. Telescopic ladder in casing, 4 steps, locking. BKT74T Teleskopstege i kassett 4 teaksteg med låsning. Telescopic ladder in casing, 4 teak steps, locking. 16

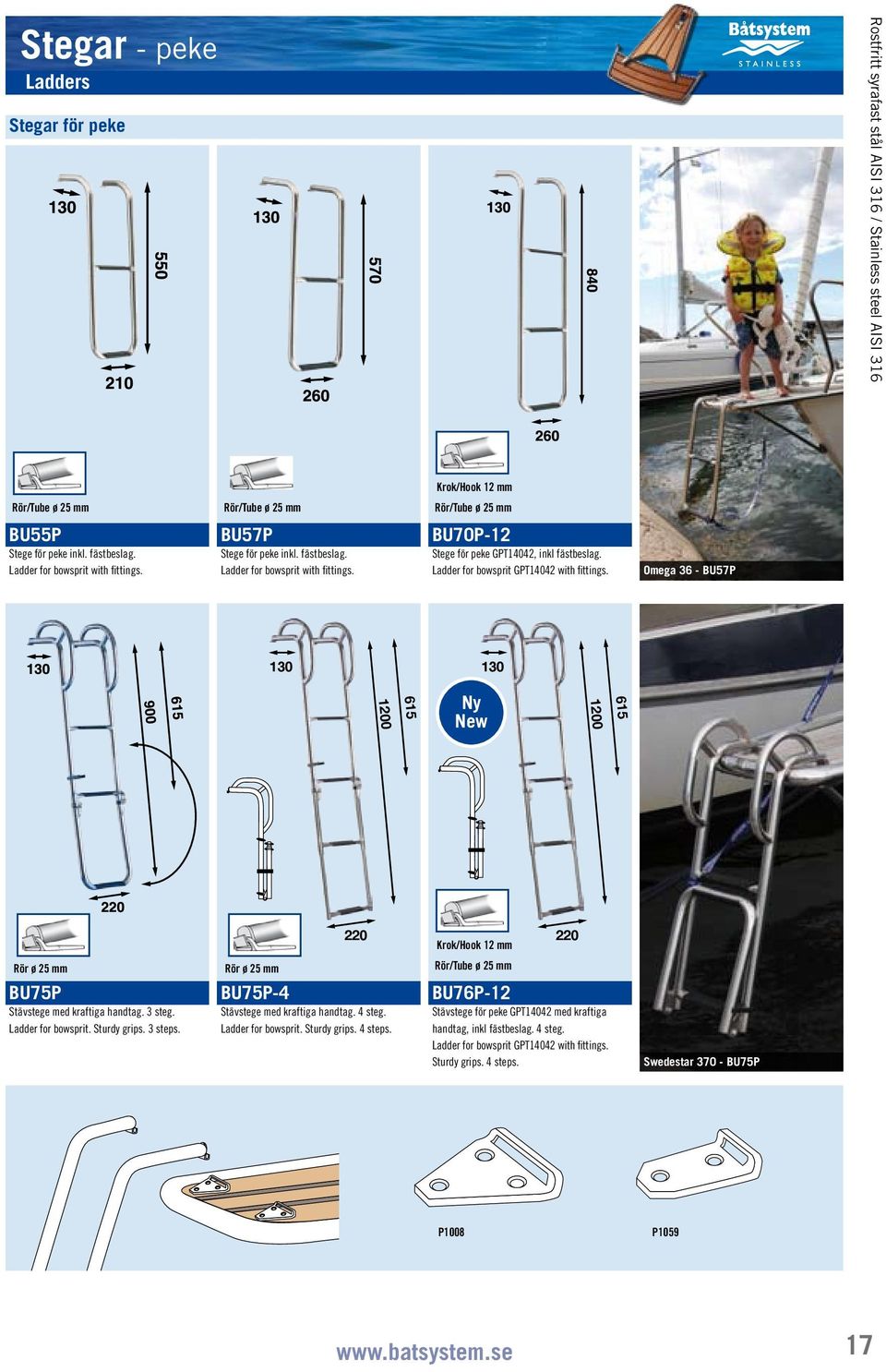

17 Stegar peke Ladders Stegar för peke Krok/Hook 12 mm BU55P Stege för peke inkl. fästbeslag. Ladder for bowsprit with fittings. BU57P Stege för peke inkl. fästbeslag. Ladder for bowsprit with fittings. BU70P12 Stege för peke GPT14042, inkl fästbeslag. Ladder for bowsprit GPT14042 with fittings. Omega 36 BU57P Ny New Krok/Hook 12 mm 220 Rör ø 25 mm BU75P Stävstege med kraftiga handtag. 3 steg. Ladder for bowsprit. Sturdy grips. 3 steps. Rör ø 25 mm BU75P4 Stävstege med kraftiga handtag. 4 steg. Ladder for bowsprit. Sturdy grips. 4 steps. BU76P12 Stävstege för peke GPT14042 med kraftiga handtag, inkl fästbeslag. 4 steg. Ladder for bowsprit GPT14042 with fittings. Sturdy grips. 4 steps. Swedestar 370 BU75P P1008 P

18 Stegar akterspegel Ladders for stern BUT30 BUT32 Granada 35 PT8035,, 160W, BKT73 90 Med passbrickor för extra vinkeljustering +/0 10 i alla riktningar. With fitting washers for extra angle adjustment. +/0 10 adjustment. Ø Ø BUT30 BUT30al AISI316 stål/steel Aluminium BUT30 / BUT30AL Räddningsstege, 2 steg för ett säkrare båtliv. Safety ladder, 2 steps. For safer boating. BUT32 BUT32al AISI316 stål/steel Aluminium BUT32 / BUT32AL Räddningsstege, 3 steg för ett säkrare båtliv. Safety ladder, 3 steps. For a safer boating. F2890 Steg/Steps 90 c/c 280 mm Steg/Steps 20 c/c 280 mm Steg/Steps 40 c/c 280 mm W Teaksteg att fästa på fotsteget. Step is made of teak wood. c/c 360 c/c c/c BUT40 Teleskopstege. 4 steg Fästen: c/c 125 mm. Telescopic ladder. 4 steps. c/c 125 mm. Ny New BUT40R Teleskopstege. 4 steg Fästen: c/c 90 mm. Telescopic ladder. 4 steps. c/c 90 mm. BUT55 Uppfällbar stege med 5 steg. Folding ladder with 5 steps. BUT55F Uppfällbar stege 5 steg. Till Folkbåt och IF Folding ladder, 5 steps. For Folkbåt and IF 180 c/c c/c c/c BT70 Teleskopstege, 3 steg Telescopic ladder, 3 steps. BT115 Teleskopstege, 4 steg Telescopic ladder, 4 steps BT72180 Teleskopstege.Passar till alla former och vinklar på akterspegeln. 3 steg. Telescopic ladder. Fit on all angles or shapes of the stern. 3 steps BT72 Teleskopstege, 3 steg Telescopic ladder, 3 steps. 270 BT724 Teleskopstege, 4 steg Telescopic ladder, 4 steps 18

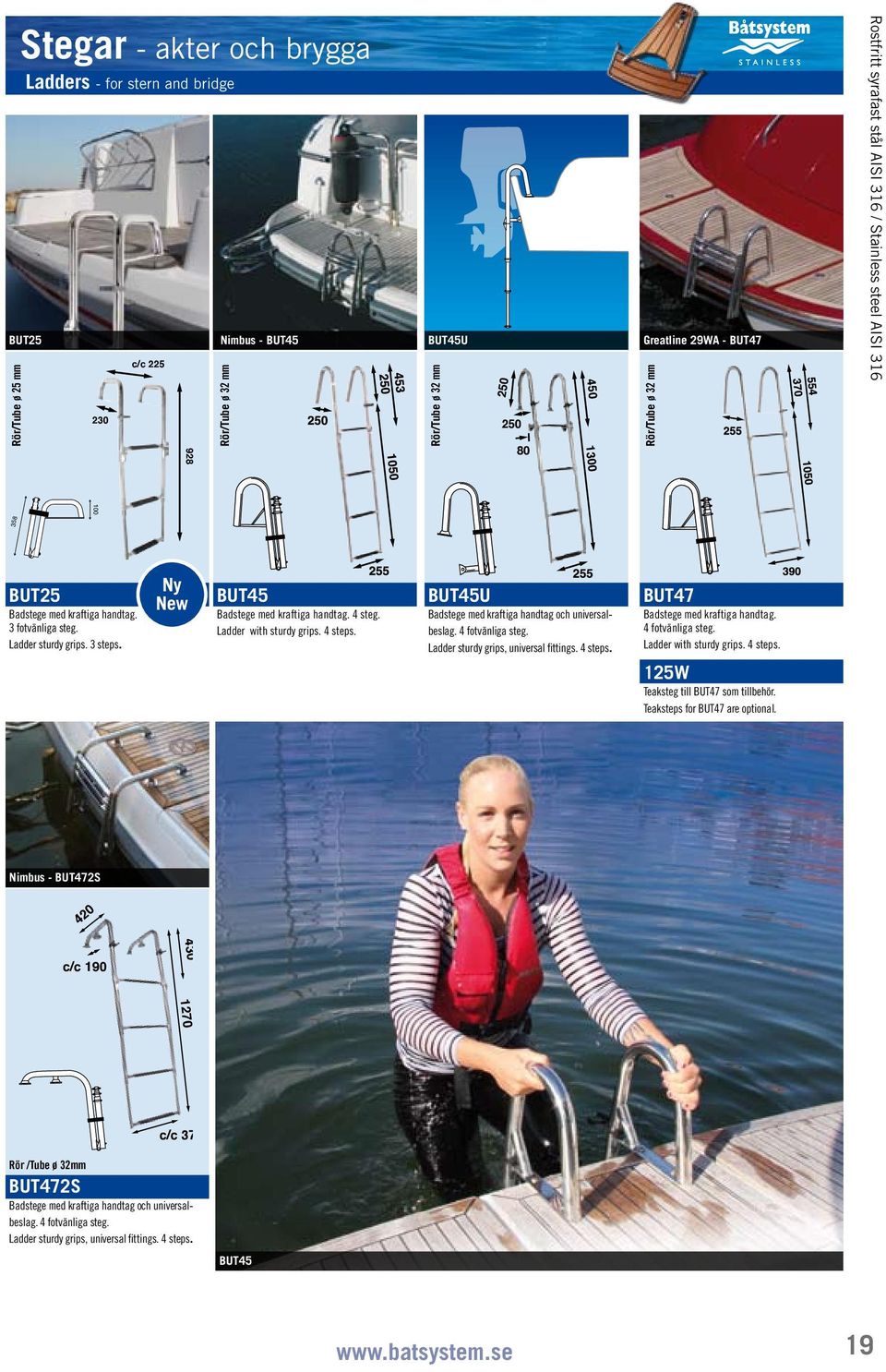

19 Stegar akter och brygga Ladders for stern and bridge BUT c/c Nimbus BUT45 Rör/Tube ø 32 mm BUT45U Rör/Tube ø 32 mm Greatline 29WA BUT47 Rör/Tube ø 32 mm BUT25 Badstege med kraftiga handtag. 3 fotvänliga steg. Ladder sturdy grips. 3 steps. Ny New 255 BUT45 Badstege med kraftiga handtag. 4 steg. Ladder with sturdy grips. 4 steps. BUT45U Badstege med kraftiga handtag och universalbeslag. 4 fotvänliga steg. Ladder sturdy grips, universal fittings. 4 steps. BUT47 Badstege med kraftiga handtag. 4 fotvänliga steg. Ladder with sturdy grips. 4 steps. 125W Teaksteg till BUT47 som tillbehör. Teaksteps for BUT47 are optional. Nimbus BUT472S 420 c/c c/c 370 Rör /Tube ø 32mm BUT472S Badstege med kraftiga handtag och universalbeslag. 4 fotvänliga steg. Ladder sturdy grips, universal fittings. 4 steps. BUT45 19

20 Stävstegar Segelbåt/Motorbåt Ladders for bow Power boat / Sailing Yacht SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT TILLBEHÖR ACCESSORIES ST 125 ST 130 ST ST 140 Väska för / Bag for: ST95, ST100, ST125 & ST L=1500 mm ST 125 Stävstege. Kraftig modell med 4 fotvänliga steg. Uppfällbart nedersteg. Ladder for bowsprit. One step may be folded. ST 130 Stävstege. För båtar med ankare i fören. Kraftig modell med 3 fotvänliga steg. Uppfällbart nedersteg. Ladder for bowsprit. For boats with bow anchor. One step may be folded. ST 135 Stävstege. För segelbåt med indragen pulpit. Kraftig modell med 3 fotvänliga steg. Ladder for bowsprit. For modern sailing yachts. P 1047 (ingår / included) Säkerhetsband för säkring av stege Safety strap for securing the ladder När befintligt fäste saknas finns alltid en bra alternativ lösning. If existing fittings are missing there is always an alternative solution. P1043 P c/c +/ 40 mm c/c +/ 40 mm P1066 Monteringsalternativ / Mounting alternatives: ST95, ST100, ST125 & ST130. Sweden Yacht 370 ST125 20

21 Stävstegar Segelbåt/Motorbåt Ladders for bow Power boat / Sailing Yacht MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT ST 95, P1066 ST 100, P1066 Nimbus BU80P BU80P ST 95 Stävstege. Kraftig modell med 3 fotvänliga steg. Ladder for bowsprit. ST 100 Stävstege. För båtar med ankare i fören. Kraftig modell med 2 fotvänliga steg. Ladder for bowsprit. BU 80P Stävstege för peke med kraftiga handtag. 3 fotvänliga steg. Ladder for bowsprit, sturdy grips. 3 steps. BU 80P4 Stävstege för peke med kraftiga handtag. 4 fotvänliga steg. Ladder for bowsprit, sturdy grips. 4 steps. MOTOR & SEGELBÅT POWER BOAT & SAILING YACHT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT ST 90 Antares Arronet 6205C PM ST110SN + BU90 Antares ST PM BU Ny New ST 90 Stävstege med 3 fotvänliga steg. Ladder for bowsprit. 3 steps. ST 110 SN Stävstege motorbåt, 3 steg. Fällbart nedersteg. Ladder for bow, 3 steps. One step may be folded. ST 112 Relingsstege, 3 steg Uppfällbart nedersteg. Sideladder, 3 steps One step may be folded. Sunfast 35 ST130 21

22 BY BÅTSYSTEM Ankarspel Ankarlift Windlass systems Ankarlift för båtar upp till 40 med blylina / for yachts up to 40 with lead rope Låt Ankarlift göra jobbet Let Ankarlift do the work! ANKARLIFT Ankarlift med fritt fall gör båtlivet enklare, bekvämt och säkert. Du fäller ankaret med en enkel knapptryckning och lägger det precis där du vill ha det. När du lägger loss slipper du slitet med en våt och smutsig dragglina. Ankarlift har en unik, patenterad och aktiv tryckrulle som griper om linan oavsett belastning. Även om linan slackar tar Ankarlift hem den. Sista biten sker i lågfartsläge. Som tillbehör finns en fjärrkontroll som gör att du t ex kan justera båten från land. Ankarlift monteras invändigt eller utvändigt. Ankarlift är en helsvensk produkt som har sålts till mer än nöjda kunder. Båtsystem har samarbete med auktoriserade installatörer i hela landet. Ankarlift makes dropping and particularly raising your anchor easy. A simple press of a button and your anchor is up. No more struggling with a wet, dirty anchor line. Ankarlift is different to other windlasses due to its patented design. An active pressure roller grips the anchor line, irrespective of line tension. Ankarlift will never slip. Ankarlift can be mounted internally or externally at the stern of a vessel, it can also be operated by remote control. There are several useful accessories available. In Scandinavia there are over 2000 satisfied Ankarlift customers! Båtsystem cooperates with authorised dealers in Sweden. För ett komplett fungerande ankarspel krävs det: For a complete windlass system you will need: Ankarlift är en helsvensk produkt. Ankarlift is made in Sweden. Ankarspel Säkring Elpaket Ankarhållare Blylina Windlass Fuse Electrical kit Anchor holder Lead rope ON Invändig montering i akterspegel. Internal stern mounting. 240 Invändig montering i skott Internal bulkhead mounting. Invändig montering i durk eller i däck. Internal mounting in the floor or in the deck > 500 > 500 > > För rätt montage till din båt tala med din marinhandlare. / For the right mounting on your boat please contact your marine parts dealer.

23 BY BÅTSYSTEM Ankarspel Ankarlift tillbehör Windlass systems Ankarlift accessories Ankarspel / Windlass Tillbehör / Accessories Ankarspel, invändigt montage. 12V, 1000W. Manöverpanel & monteringskit ingår. Windlass, internal mounting. 12V, 1000W. Control panel & mounting kit included. Styrbordsmontage Starbord mounting 1100 Fjärrkontroll, trådlös inkl 1 nyckel. 2 kanaler. Remote control, wireless. 1 key with 2 channels Extra nyckel / Extra key ANKARLIFT 1121 Säkring 70A. / Fuse 70A Manöverpanel (ingår som standard) Vattentät Control panel (incl as standard). Water resistant Ankarspel, invändigt montage. 12V, 1000W. Manöverpanel & monteringskit ingår. Windlass, internal mounting. 12V, 1000W. Control panel & mounting kit included. ON Manövrar. /Manoeuvers. Babordsmontage Port mounting 1157 Ram till 1151 Frame for Elpaket (röd 8m, svart 6m, 8 kabelskor) 25mm 2 / Cable kit (red 8m, black 6m, 8 cable lug) 25mm 2 Kasta ankar / Dropping the anchor 1418 Aluminiumbricka 225x225 mm. För akterspegelsmontage. Aluminium plate 225x225 mm. For stern mounting. Ankare & lina / Anchor & rope 1411 Plastkil 120x150 mm, 525 mm. För ankardävert Plastic wedge 120x150 mm, 525 mm. For anchor holder. Runt hörne / round corner Dra upp ankaret / Raising the anchor Sträck ankarlinan med fjärrkontrollen / Stretch the anchor line with the remote control Designade för att passa alla Båtsystems ankarhållare optimalt. Designed to fit all of Båtsystems anchor holders optimal. 1907S S S S Ankare rostfritt / Anchor stainless ca 7,5 kg Ankare galvaniserat / Anchor galvanized ca 10 kg Ankare rostfritt / Anchor stainless ca 10 kg Ankare galvaniserat / Anchor galvanized ca 15 kg Ankare rostfritt / Anchor stainless ca 15 kg Ankare galvaniserat / Anchor galvanized ca 20 kg Ankare rostfritt / Anchor stainless ca 20 kg 1450 Blylina, 14 mm x 50 m. Brottstyrka 2000 kg Lead rope, 14 mm x 50 m. Break strength 2000 kg 1475 Blylina, 14 mm x 75 m. Brottstyrka 2000 kg Lead rope, 14 mm x 75 m. Break strength 2000 kg 23

24 Ankarspel Ankarhållare Windlass systems Anchor holder Ankarhållare / Anchor holders 1300 Ankarhållare för Bruce. Max 15 kg. Anchor holder. Max 15 kg. c/c Ankarhållare för Bruce. Max 15 kg. Anchor holder. Max 15 kg x335 Ø26,5 Ø21 ANKARLIFT Vi har alltid en ankarhållare som passar till just din båt, för fast eller rörligt montage. Vi hjälper dig med rätt val. With many anchor holders to choose from, Båtsystem are certain we have something to fit your boat. With both fixed and adjustable mounting we can help you make the right choice K Ankarhållare. Max 15 kg Anchor holder, max 15 kg 1400 Ankarhållare. Max 15 kg Anchor holder, max 15 kg 1326 Ankarhållare för Bruce. Max 15 kg. Infälld Anchor holder. Max 15 kg. Recessed 1412 Brytrulle med lingenomföring, 0180 linvinkel. Anchor roller with rope hole, 0180 rope angle 1405 Ankarhållare, justerbar, låsbult. Max 15 kg Anchor holder, adjustable, locking. Max 15 kg 1410 Ankarhållare, justerbar. Max 20 kg Anchor holder, adjustable. Max 20 kg 1303 Brytrulle Anchor roller P1110 Vinklat fästbeslag, 12 och 9 Angled fixing, 12 and 9 Ny New Ankarhållare, justerbar. Max 20 kg. Ankarlås. / Anchor holder, adjustable. Max 20 kg. Anchor locking 24

25 Radar/Antennmast Lättmonterad mast för alla båtar Radar/Antennmast Lättmonterad mast Radar/Antenna pole Easily mounted pole for all yachts RADARMAST Båtsystems radarmast passar för alla båtar och antenntyper och lämpar sig även för solpaneler och vindkraftverk. Masten kan fås i 2 3 meters längd och är tillverkad i 80 mm eloxerade aluminiumrör. Den har en rad tillbehör för anpassning till olika båttyper och placeringar. Masten kan monteras såväl på som genom däck eller akterspegel och har två olika fästen en reglerbar fot (020 ) för däcksmontage och en för utvändigt montage (099 ). Masten kan även utrustas med upp till fyra antennfästen för t ex GPS, VHF och satellitkommunikation. Radarmastens smarta system ger massor av möjligheter radar, vindsnurra, antennfäste, solpanel, kran och dävert till jollen. Flexibla fästen gör att den enkelt monteras där du vill ha den. Our clever radar pole system is multipurpose. Radar, wind charger, solar panels, crane and davit for the dinghy. Flexible fittings make it easy to mount wherever you choose. Båtsystems radar pole is suited to almost any type of boat or yacht, and many types of antennas. The pole itself is available in 2 to 3 metres and is manufactured in 80mm eloxed aluminium. There are a number of accessories available with this product to make it adaptable to different types of boats and alternative placements. The pole can be flush mounted, and it can also be mounted through the deck or stern. It has two different mounting brackets; one unique adjustable foot (020 ) for on deck mounting and one for outside mounting (099 ). The pole can be equipped with up to four separate antenna attachments for example, GPS, VHF and satellite antennas. RA302 RA701 RA303 RA120 RA401 RA610 RA550 RA415 RA304 RA302: Toppplatta / Top plate RA301: Toppbeslag / Top fitting RA304: Antennfäste / Antenna fitting Ø38 / Ø48 RA538 / RA548: Fäste för vindgenerator / Fitting for windcharger RA701: Kran / Crane RA401: Pulpitfäste / Pulpit fitting RA415: Stag med svepfästen för pulpit och däck fäste/ Strut with wrap fittings for pulpit and deck mounting oring RA201: Däcksfäste/ Deck mounting. RA610 / RA620: Vinkeljustering till däcksfäste / Angle adjustment for deck mounting RA303: Vinklingsbart toppbeslag / Top mounting for angle to top plate RA101: Skarvhylsa / Joint tube RA550: Solcellsfäste / Solar cell mounting RA402: 90 Pulpitfäste / 90 Pulpit fitting RA202: Fäste för akterspegel / Stern mounting RAKIT CUSTOM (eget urval / pick your own equipment) RA100 Radarmast diam 80 mm rör aluminium, per meter / Radar pole diam 80 mm tube aluminium / meter RA120 Radarmast diam 80 mm 2000 mm rör aluminium / Radar pole diam 80 mm 2000 mm tube aluminium RA125 Radarmast diam 80 mm 2500 mm rör aluminium / Radar pole diam 80 mm 2500 mm tube aluminium RA130 Radarmast diam 80 mm 3000 mm rör aluminium / Radar pole diam 80 mm 3000 mm tube aluminium RA101 Skarvhylsa för 80 mm radarmast / Joint tube for 80 mm radar pole RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA202 Fäste för akterspegel 090 / Stern mounting, 0 90 RA301 Toppbeslag inkl fästskruv standard / Top mounting with standard fitting screw RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta / Top mounting for angle to top plate RA304 Antennfäste med 1 NF gänga / Antenna fitting with 1 NF screw thread RA401 Pulpitfäste med rostfri bygel för 25mm rör / Pulpit fitting with stainless steel mounting (Ø25mm) RA pulpitfäste / 90 pulpit fitting RA415 Komplett stag inkl fästen för däck och pulpit (Ø25 mm), L=1500 mm / A complete strut with fittings for deck and pulpit (Ø25 mm), L=1500 mm RA538 Fäste för vindgenerator, Ø38 mm / Fitting for windcharger, Ø38 mm RA548 Fäste för vindgenerator, Ø48 mm / Fitting for windcharger, Ø48 mm RA550 Solcellsfäste, 80 mm beslag, vridbar 360, tippbar 90 / Solar cell mounting, 80 mm fittings, rotating 360 tilting 90 RA610 Vinkeljustering till däcksfäste 0 10 / Angleadjustment for deck mounting 0 10 RA620 Vinkeljustering till däcksfäste 0 20 / Angle adjustment for deck mounting 0 20 RA701 Kran, max 50 kg / Crane, max 50 kg RA801 RA802 RA806 RA804 För mer information tala med din marinhandlare. / More info contact Your marine parts dealer. 25

26 Radar/Antennmast Lättmonterad mast Radar/Antenna pole Easily mounted pole for all yachts RADARMAST RA1KIT RA120 RA201 Radarmast diam 80 mm 2000 mm rör aluminium Radar pole diam 80 mm 2000 mm tube aluminium Däcksfäste med oringstätning standard / Deck mounting with standard oring RA301 Toppbeslag inkl fästskruv standard / Top mounting with standard fitting screw RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete struts with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm RA2KIT RA120 Radarmast diam 80 mm 2000 mm rör alu./ Radar pole diam 80 mm 2000 mm tube aluminium RA202 Fäste för akterspegel 090 Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 RA304 RA415 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate Antennfäste med 1 NF gänga/ Antenna fittings with 1 NF screw thread 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete strut with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm RA3KIT RA120 Radarmast Ø 80 mm 2000 mm rör alu./ Radar pole Ø 80 mm 2000 mm tube alu. RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 RA304 RA415 RA550 RA701 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate 2 st Antennfäste med 1 NF gänga/ 2 Antenna fittings w. 1 NF screw thread 2 st kompletta stag inkl fästen/ 2 complete strut with fittings Solcellsfäste med 80 mm beslag/ Solar cell mounting, 80 mm fittings Kran, max 50 kg/ Crane, max 50 kg Max 2m (without struts) x100 RA4KIT Utan stag / No struts RA130 Radarmast Ø 80 mm 3000 mm rör alu./ Radar pole Ø 80 mm 3000 mm tube aluminium. RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 RA304 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate 2 st Antennfäste med 1 NF gänga/ 2 Antenna fittings w. 1 NF screw thread RA5KIT Workinglight 9556 RA125 Radarmast Ø 80 mm 2500 mm rör alu./ Radar pole Ø 80 mm 2500 mm tube aluminium. RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA538 Fäste för vindgenerator, Ø38 mm / Fitting for windcharger, Ø38 mm RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete strut with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm Arbetsljus, vattentät IP67./ Workinglight, waterproof IP67. 8 LED 936V DC, 11W. 26 För mer information tala med din marinhandlare. / More info contact Your marine parts dealer.

27 Rattar, pulpit och mantågsstöttor Wheel, pulpits and stanchion WH34SS Rostfri ratt, ø 340 mm, foamklädd Stainless steering wheel, ø340 mm, foam coated. Pulpit / Pulpit WH34SSK Rostfri ratt, ø 340 mm, foamklädd med knopp Stainless steering wheel, ø340 mm, foam coated with knob. WH 38SS, WH 32SS Rostfri stålratt, ø 380 mm eller ø 320 mm Stainless steering wheel, ø 380 or ø 320 mm WH 27SS, WH28SS Rostfri stålratt med knopp, ø 275mm Stainless steering wheel with knob, ø 275 mm WH28SS Med foamklädsel / Coated with foam. Ø22 60 Ny New PPK600, GPT100, BKT72 LP200 PP 350 Pulpit för peke. Pulpit for bowsprit. Ø55 M Mantågsfot / Stanchion socket PPK 600 Pulpit för peke. Pulpit for bowsprit. LP200 Lanternaplåt för PPK600 Light plate for PPK600 PP 3501 Pulpit för peke. Pulpit for bowsprit S, 2943 S Mantågsstötta / Stanchion: 610 mm, svetsad topp (2945 S) 610 mm, plast topp (2943 S) 610 mm, welded knob (2945 S) 610 mm, plastic knob (2943 S) 2941, 2942 Mantågsfot / Stanchion socket: 90 (2941), 84 (2942) 90 (2941), 84 (2942) LP200 Ny New 250 LP PPK 800 LP200 Pulpit till GPT Lanternaplåt för PPK800 Pulpit for GPT14042 Light plate for PPK800 P 620 Pulpit för mantågsfot. Pulpit for stanchion socket. PPK900 Pulpit till peke. Pulpit for bowsprit. c/c 800 LP200 Lanternaplåt för PPK800 Light plate for PPK800 27

28 Bryggtillbehör Bridge equipment BUT60 Rör /Tube ø 38 mm BUT50 Bad/bryggstege med kraftiga handtag. 6 steg. Ladder with sturdy grips. 6 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. Rör /Tube ø 38 mm BUT60 Bad/bryggstege med kraftiga handtag. 8 steg. Ladder with sturdy grips. 8 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. BUT60 28

29 Bryggtillbehör Bridge equipment 900 Rör /Tube ø 32 mm Ø120 BS32900 Bryggstolpar med fäste för vindskydd. Bridge poles with bracket for windshield. Ny New 900 Ny New Stabila rostfria bryggstolpar med kraftig duk för vind, sol och insynsskydd. Stolparna finns i två olika dimensioner med öglor att fästa duken i. Dukarna har låsbara fästen för tamparna. Sturdy stainless steel bridge poles with sturdy cloth for wind and sun cover and confidentiality. The poles are available in two different dimensions with loops to attach the cloth in. The cloth has attachments for the ropes. Rör /Tube ø76 mm Ø180 BS80900 Bryggstolpar med fäste för vindskydd. Bridge poles with bracket for windshield. TR01 TR02 Ny New Ny New BPL80200 TR04 TR01 Trafo. 13,2V, 750mA, IP67. TR02 Trafo 12V, 1,5A, för skyddad miljö. Trafo 12V, 1,5A, for prot. environment. TR04 Trafo. 12V, 2,5A, IP x850 mm VS1400 Kraftig duk till BS32900, BS80900 Sturdy cloth for BS32900, BS80900 SS3 Solsegel 3m 2 Sun cloth 3m x140 Bult/Bolt: M6 BP50095 Pollare. / Bollard. Bult/Bolt: M8 BP60125 Pollare. / Bollard. Bult/Bolt: M8 BP70145 Pollare. / Bollard. Bult/Bolt: M12 BP80200 Pollare. / Bollard. Bult/Bolt: M12 BPL80200 Pollare med 6 st LEDs, 12V, 6x0,15W. Bollard with 6 LEDs, 12V, 6x0,15W. 29

30 Grabbräcken Bollards and grabrail Grabbräcken / Grab rails Med fot / with foot Utan fot / without foot Med LED / with LED GR Ø42 mm GRS Ø50 mm GRB GRL Ø42 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bulthål/Bolthole: Ø5 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bult/Bolt: M8 GR350 GR500 GR750 L=350 mm L=500 mm L=750 mm GRS350 GRS500 GRS750 L=350 mm L=500 mm L=750 mm GRB200 GRB350 GRB500 GRB750 L=200 mm L=350 mm L=500 mm L=750 mm GRL350 GRL500 GRL750 L=350 mm, 2 LED L=500 mm, 3 LED L=750 mm, 4 LED H= 60 mm Bult/Bolt: M8 H= 60 mm Bulthål/Bolthole: Ø5 mm H= 60 mm Bult/Bolt: M8 GR850 GR1250 GR1500 L=850 mm L=1250 mm L=1500 mm GRS850 GRS1250 GRS1500 L=850 mm L=1250 mm L=1500 mm GRL850 L=850 mm, 4 LED GRL1250 L=1250 mm, 6 LED GRL1500 L=1500 mm, 6 LED 12V, 20mA / LED. Mycket strömsnål / Low power consumption. Monteringsförslag. / Mounting ideas. Pollare (DNV certifierade) / Cleats (DNV certified) Pollare / Cleats Pollare och brickor, typgodkända, rostfria och högglanspolerade. Cleats and plates, certified, polished and stainless steel x31 P 145 Bult/Bolt: M8 c/c 50 mm 120x35 P 200 Bult/Bolt: M10 c/c 69 mm 150x38 P 250 Bult/Bolt: M10 c/c 82 mm 160x40 P 285 Bult/Bolt: M12 c/c 100 mm 180x50 P 315 Bult/Bolt: M16 c/c120 mm 180x50 P 360 Bult/Bolt: M16 c/c120 mm PB 250 Bricka/Plate: 150x38 c/c 82 mm PB 285 Bricka/Plate: 160x40 c/c 100 mm PB 360 Bricka/Plate: 180x50 c/c 120 mm PB 360 Bricka/Plate: 180x50 c/c 120 mm 30

31 Beslag för alla konstruktioner Fittings P1001 Pekebeslag, Ø42 mm Ø10 mm P1000 Pekebeslag, Ø32 mm Ø8 mm P1108 Pekebeslag till HP65 Ø6 mm Ø8 mm P1028 Ubeslag, Ø32 mm Ø6 mm P1086 Pekebeslag, Ø32 mm Ø6 mm P1087 Pekebeslag, Ø42 mm P1002 Ubeslag, Ø25 mm P1065 Ubeslag, Ø25 mm P1004 Ubeslag, Ø25 mm P1003 Ubeslag, Ø22 mm P1082 Ubeslag, Ø25 mm P1089 Monteringsplatta för pekebeslag P1092 Packning till universalbeslag P1014 Universalbeslag Ø70 mm P1013 Nyckelhålsbeslag Ø70 mm P1071 Nyckelhålsbeslag Ø62 mm P1072 Nyckelhålsbeslag, nedsänkt, Ø50 mm P1059 Hookbeslag till BU70P12 P1008 Hookbeslag till stege P1015 Bricka, plast för Ø 25 mm rör P1063 Bricka: Ø 17,5 mm Hål: Ø 6mm, plast P1064 Bricka: Ø 21 mm Hål: Ø 10 mm P1012 Passbricka, 5, Ø54 mm. P1011 Superbricka, Ø55 mm P1048 Plastbricka, Ø27 mm P1049 Plastbricka, Ø34 mm P1084 Plastpackning, Ø34 mm. Dubbelsidig P1019 Ändbeslag, Ø42 mm Plast P1018 Ändbeslag, Ø32 mm Plast P1058 Ändbeslag, Ø25 mm Plast P1017 Justeringsplugg, för fallande stäv. Plast P1016 Ändbeslag, Ø25 mm Plast P1031 Ändbeslag, Ø18,8 mm Plast P1069 Tbeslag, Ø55 mm P1068 Universalbeslag Ø62 mm P1033 P1038 P1097 Klammer, nylon, Ø25 mm P1098 Klammer, nylon, Ø32 mm P1100 Klammer, nylon, Ø38 mm P1033 Svirvlad bygel, Ø25Ø32 mm P1027 Svirvlad bygel, Ø25Ø25 mm P1030 Svirvlad bygel, Ø32Ø32 mm P1046 Klammer, nylon, Ø38 mm P1039 Klammer, nylon, Ø32 mm P1038 Klammer, nylon, Ø25 mm P1073 Klammer, nylon, Ø22 mm 31

32 Fittings L= 200 mm Ø25 mm P1066 Rostfri öppningsbar klammer med öglebult P1060 Ø25 mm P1076 P1076 P1060 Rostfri öppningsbar klammer, Ø25 mm Förlängningsrör med hylsa till BUstegar. 150x25 mm 290x30 mm P1074 Universal stag för MPA75. Hål Ø10 mm 375x29 mm P1091 Universal stag för MPA100. Hål Ø10 mm. P1105 Plattjärn för teak till peke P1080 P1080 Dubbelt rörfäste. Med distansrör. Passar Ø42 + Ø42, Ø42 + Ø32 och Ø42 + Ø25 mm rör. P1034 Stag Ø25 mm. L=1000 mm. Till GPT100, GPAT100, PT10044, GPT P1054 Stag Ø25 mm. L=250 mm. Med stoppbult. Till BUT stegar P1026 Stag Ø22 mm. L=550 mm. Till HP65. P1099 Stag Ø25 mm. L=200 mm. Med stoppbult. Till badplattformar P1090 P1041 Förlängning för MP100, 250 mm. P1032 Stag Ø22 mm. L=350 mm. Till Plattform & stege. P1055 Stag Ø25 mm. L=150 mm. Med stoppbult. Till BUT stegar Öglebult, M8x50 mm P1021 Stag Ø22 mm. L=250 mm. Till Plattform & stege. P1056 Stag Ø25 mm. L=200 mm. För universalbeslag. P1050 Stag Ø22 mm. L=200 mm. Till Plattform & stege. P1057 Stag Ø28 mm. L=200 mm. För universalbeslag P1109 Öglebult, M8x35 mm P1051 Stag Ø22 mm. L=175 mm. Till Plattform & stege. P1009 Förlängning L=50 mm, Ø25 mm P1043 Däckbeslag till ST95, ST100, ST125, ST130 P1052 Stag Ø25 mm. L=350 mm. Med stoppbult P1035 Förstagssfäste till peke P1053 Stag Ø25 mm. L=325 mm. Med stoppbult. P1010 Förlängning L=50 mm, Ø32 mm 800 mm P1093 Rostfritt rör Ø25 mm pris/m P1094 Rostfritt rör Ø22 mm pris/m P1095 Rostfritt rör Ø32 mm pris/m P1096 Rostfritt rör Ø42 mm pris/m P1085 Förlängning 30, Ø32 mm P1106 Förlängning 45, Ø32 mm P1102 Tstag för MP75 B=59 mm P1070 Rulle till P1301, Ø77 mm, hål Ø10,5 mm 32 P1025 Stag, stävstege, Ø16 mm, L=650 mm (till alla ST stegar) P1302 Bult till ankarrulle, M10x110 mm P1104 Övre rulle till P1301 P1107 Centrumaxel till P1301 och 1325 P1103 Låskrok för 1420 P1101 Stöd för stötta till ankarhållare 1420 Beslag för alla konstruktioner

33 Beslag för alla konstruktioner Fittings B=60 mm P1301 Ankarrulle, passande till peke Skötselråd P1045 Stag, stävstege (rak stäv) Skruvsats SS01 SS02 SS03 SS04 SS05 SS06 SS07 SS08 M6 P1036 Låsratt för STstegar Produkt P1029 Bygel, Ø25 mm PT10044, GPT10044, GPAT100, GPT100 PS65, PS55 PT , PT PT8035, PT10035, PT , PT HP65 MP75, MPA75 MP50 MP100 Rostfritt stål och ädelträ är de bästa standardmaterialen för marint bruk, men de måste skötas på rätt sätt för att behålla sin finish och slitstyrka. Med Båtsystems båtvårdsprodukter gör du enkelt hela båten fin och skyddar den mot väder, sol och vind under lång tid. Båtsystems Superglans och Teakolja är de två produkter du behöver för att göra båten fin och ditt båtliv enklare. Båtsystem livet ut För att behålla den fina lystern och bevara denna produkt i finaste skick livet ut skall du göra följade saker: Undvik metall mot metall (Båtsystems produkter är designade för att minimera den risken hela metallstycken, plastbrickor) Använd sikaflex i fästen och skruvhål. Polera och tvätta av produkten efter monteringen för att få bort borr och polerrester som kan smitta eller oxidera snabbt. Tvätta och polera produkten regelbundet eller minst 2 ggr om året för att hålla aggressiva reagenser borta från ytorna avgaser, nedfall m m. Bra att tänka på: Polera inte rostfritt ombord med kromputsmedel för bilar det är ett grovrengöringsmedel som repar den rostfria ytan. Tvätta inte träytor och detaljer med högtryckstvätt det reser träfibrerna, gröper ur och gör ytan sträv och kan i värsta fall förstöra detaljer helt. Båtsystems Superglans fungerar även utmärkt för andra hårda metallföremål, t ex mässing och brons. P1006 Klammer, Ø32 mm SG 275 Superglans putsmedel för rostfritt, 275 ml. Super polish for stainless steel, 275 ml. Care P1005 Klammer, Ø25 mm TO 275 Teakolja, 275 ml. Teak oil, 275 ml. P1062 Ändbeslag till stag för stävstege P1022 Stag till plattform, Ø25 mm, L=750 mm, M8. Utvändig gänga. ST Kit 1 st Superglans, 1st Teakolja, 1st Polerduks rulle 1 Superpolish, 1 Teakoil, 1 Polish cloth Stainless Steel and Teak are optimum materials for marine use, but like all things they have to be cared for to maintain their finish and durability. Båtsystem s range of maintenance products, are designed to help you keep the finish and protect your boat against the harsh wind, sun and sea, for a long time, with ease and efficiency. Båtsystem Super Glans and Teak Oil are the two products we recommend for excellent allround boat care. Båtsystem for life To preserve the fine finish of our products and keep your boat and equipment in the best condition, we recommend the following: Avoid metal to metal contact. All Båtsystem s products are designed to minimize contact between metals by using plastic washers and covers and also using onepiece metal parts. Use Sikaflex in all screw holes and mounts. Polish and clean all products after assembling and mounting, removing all drill and polishing residues thus minimizing the risk of contamination or corrosion. Regularly wash and clean the products to remove harmful residues, for example those from the exhaust or general environmental pollution. Good to keep in mind when caring for your boat and equipment: Never use a chromepolish, designed for cars, on stainless steel surfaces. The grain is too coarse and will scratch and damage the surface permanently. Never use a pressure washer on wood surfaces or details. This will penetrate the wood and raise the fibers damaging and splintering the surface making it bristly and rough. Båtsystems Super Glans also works very well with other hard metals, such as brass and bronze. Kompletta monteringsanvisningar finns på vår hemsida. / You will find installation manuals on our homepage. 33
