Fiat » Fiat Panda / 4x4 2003» Fiat Panda 4x4 Climbing / 4x4 Cross 20033»

Storlek: px
Starta visningen från sidan:

Download "00-1595. Fiat 500 2007» Fiat Panda / 4x4 2003» Fiat Panda 4x4 Climbing / 4x4 Cross 20033» 619-0300"

Transkript

1 Fiat » Fiat Panda / 4x4 2003» Fiat Panda 4x4 Climbing / 4x4 Cross 20033»

2 rev DC

3 Congratulations on purchasing an ATS towbar Alexo Towbars Sweden offer quality towbars produced as a result of direct market research. Every towbar is sold with a unique 5-year guarantee which covers the functioning of the towbar system. Detachable towbars are to be removed when not used for towing, a common result of not removing the towbar during longer periods of time is oxidation of the inner mechanical parts, which causes the towbar to stick to it s bracket. This is a direct result of mistreatment and is therefore not covered by the guarantee. The 5-year guarantee ensures the continuing functionality of the towbar during this time period. It is however required to have yearly checkups (free of charge at ATS reseller) in order for the guarantee to be valid. Each checkup must be documented below. Towbar checkup includes: Control of bolts and screws, re-painting if required, test of detachable system and test of electrical system. Gratulationer till er nyinköpta ATS dragkrok Alexo Towbars Sweden tillhandahåller kvalitetsdragkrokar tillverkade efter direkt resultat från marknadsundersökning. Samtliga dragkrokar säljs med en unik 5-års garanti vilken omfångar funktionaliteten hos dragkroken. Demonterbara drag skall vara avplockade när dem ej används, ett vanligt resultat av kvarsittande demonterbara dragkrokar är rostangrepp på de inre mekaniska delarna vilket resulterar i att dragkroken fastnar i balken. Detta täcks ej av garantin då det inträffar som ett direkt resultat från felaktig användning. För att 5-års garantin skall gälla under hela tidsperioden krävs att en årlig checkup utförs (kostnadsfritt hos ATS återförsäljare). Detta måste dokumenteras nedan med datum och signatur från en ATS återförsäljare. Dragkroks-checkup inkluderar: Kontroll av skruvar och muttrar, omfärgning av kula, test av demonterbar funktionalitet samt test av elsystemet. Year 1 Date: Company: Tel: Sign: Year 2 Date: Company: Tel: Sign: Year 4 Date: Company: Tel: Sign: Year 5 Date: Company: Tel: Sign: Year 3 Date: Company: Tel: Sign:

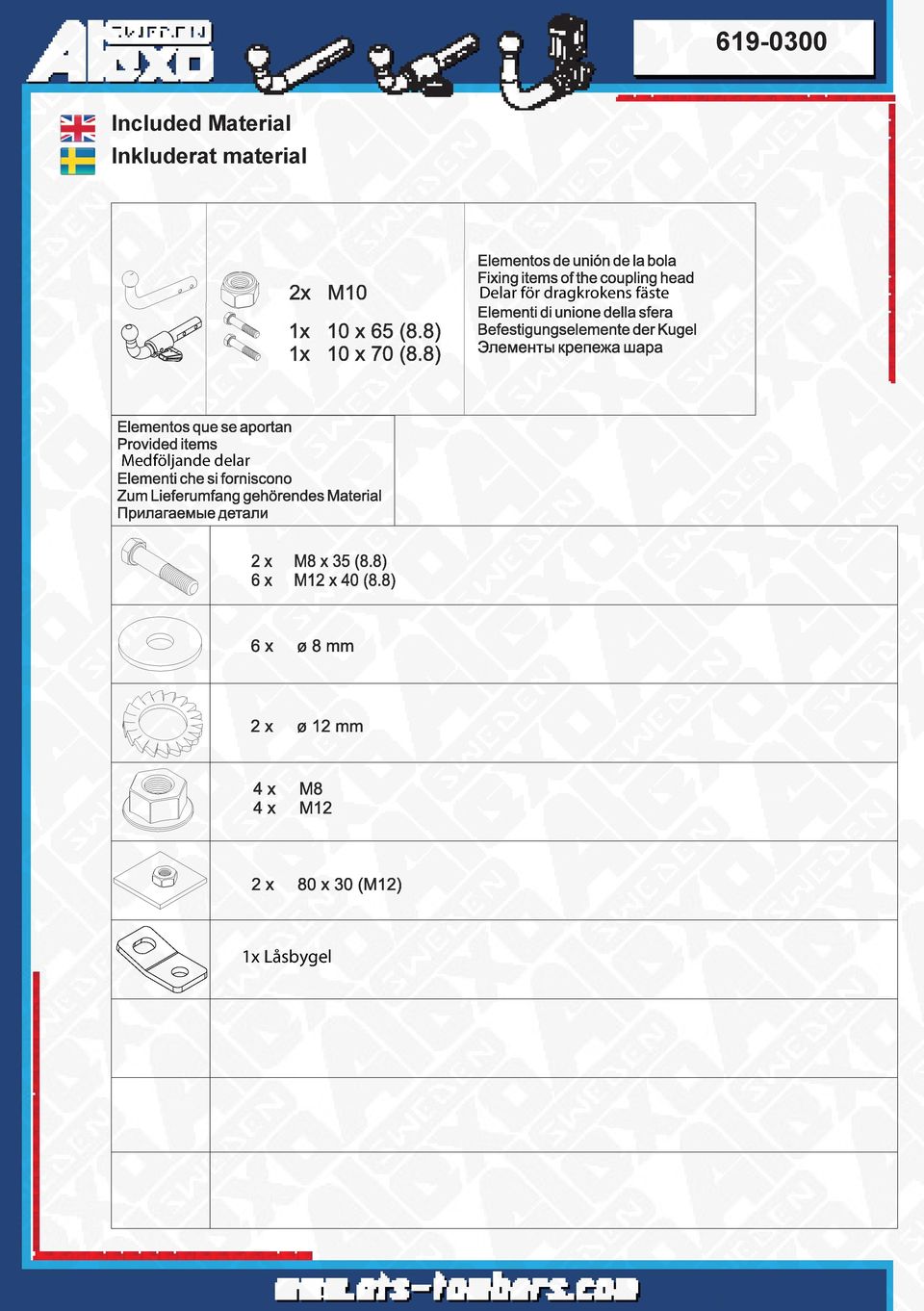

4 Included Material Inkluderat material Delar för dragkrokens fäste Medföljande delar 1x Låsbygel

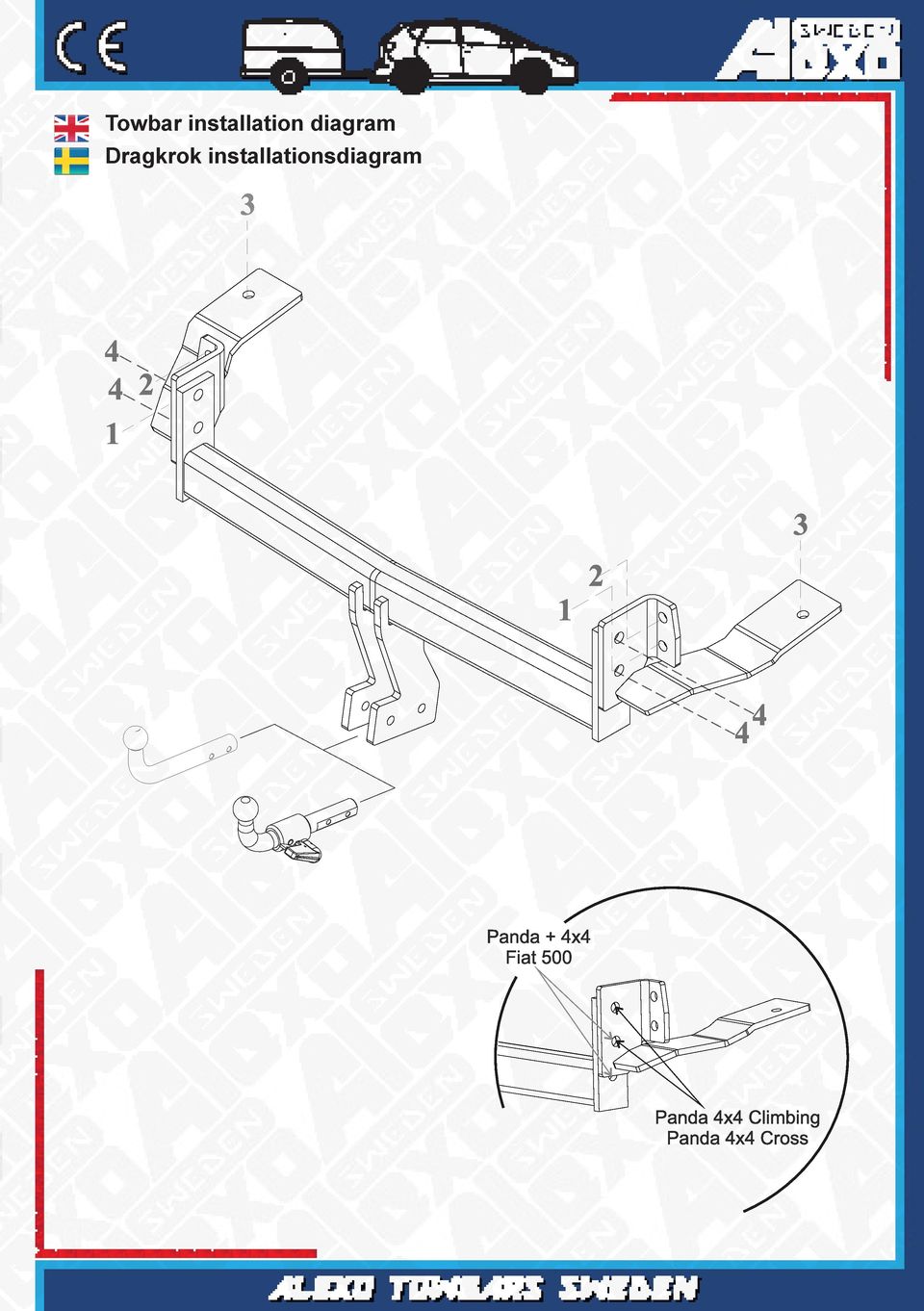

5 Towbar installation diagram Dragkrok installationsdiagram

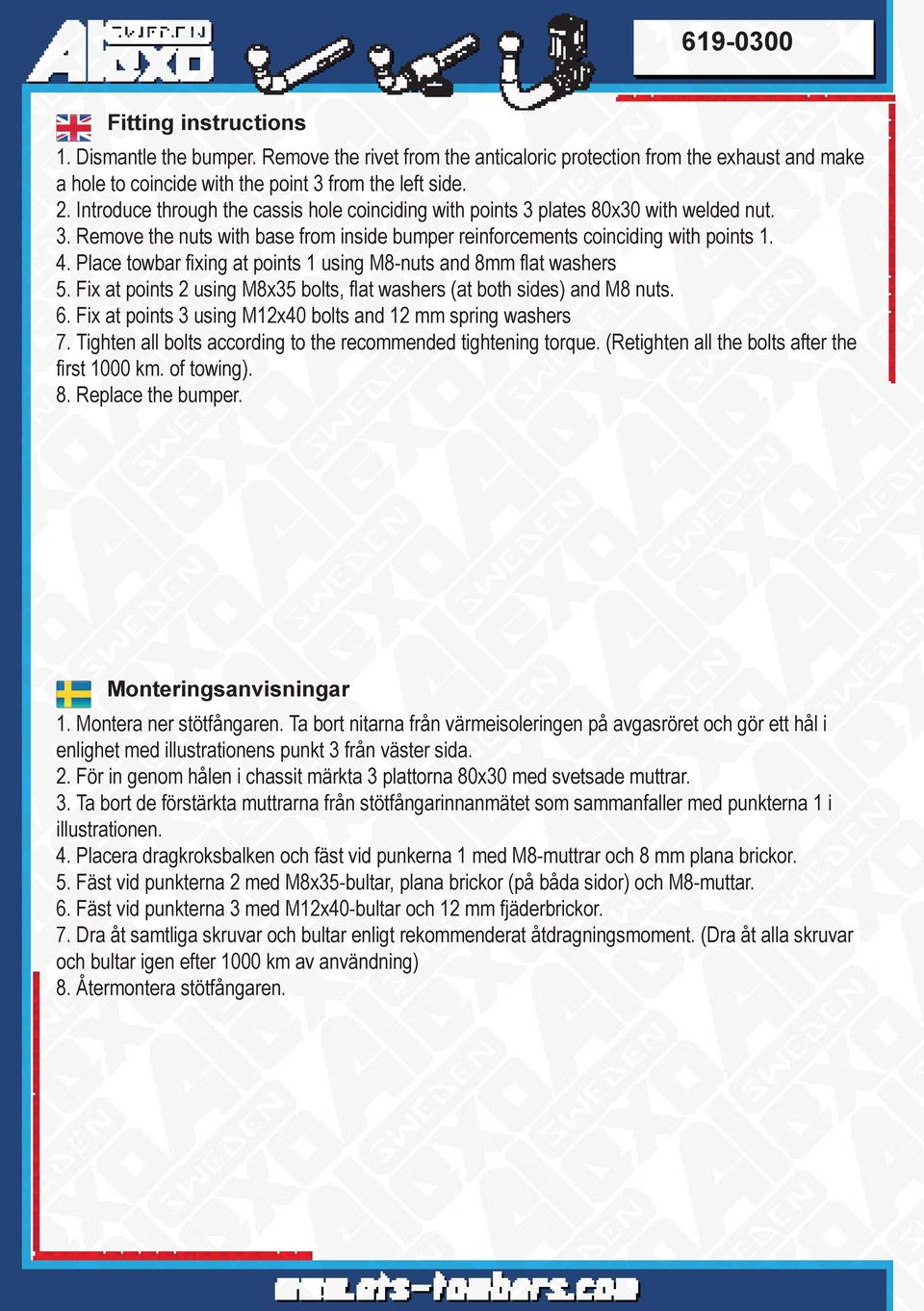

6 Fitting instructions 1. Dismantle the bumper. Remove the rivet from the anticaloric protection from the exhaust and make a hole to coincide with the point 3 from the left side. 2. Introduce through the cassis hole coinciding with points 3 plates 80x30 with welded nut. 3. Remove the nuts with base from inside bumper reinforcements coinciding with points Place towbar fixing at points 1 using M8-nuts and 8mm flat washers 5. Fix at points 2 using M8x35 bolts, flat washers (at both sides) and M8 nuts. 6. Fix at points 3 using M12x40 bolts and 12 mm spring washers 7. Tighten all bolts according to the recommended tightening torque. (Retighten all the bolts after the first 1000 km. of towing). 8. Replace the bumper. Monteringsanvisningar 1. Montera ner stötfångaren. Ta bort nitarna från värmeisoleringen på avgasröret och gör ett hål i enlighet med illustrationens punkt 3 från väster sida. 2. För in genom hålen i chassit märkta 3 plattorna 80x30 med svetsade muttrar. 3. Ta bort de förstärkta muttrarna från stötfångarinnanmätet som sammanfaller med punkterna 1 i illustrationen. 4. Placera dragkroksbalken och fäst vid punkerna 1 med M8-muttrar och 8 mm plana brickor. 5. Fäst vid punkterna 2 med M8x35-bultar, plana brickor (på båda sidor) och M8-muttar. 6. Fäst vid punkterna 3 med M12x40-bultar och 12 mm fjäderbrickor. 7. Dra åt samtliga skruvar och bultar enligt rekommenderat åtdragningsmoment. (Dra åt alla skruvar och bultar igen efter 1000 km av användning) 8. Återmontera stötfångaren.

7 1 2

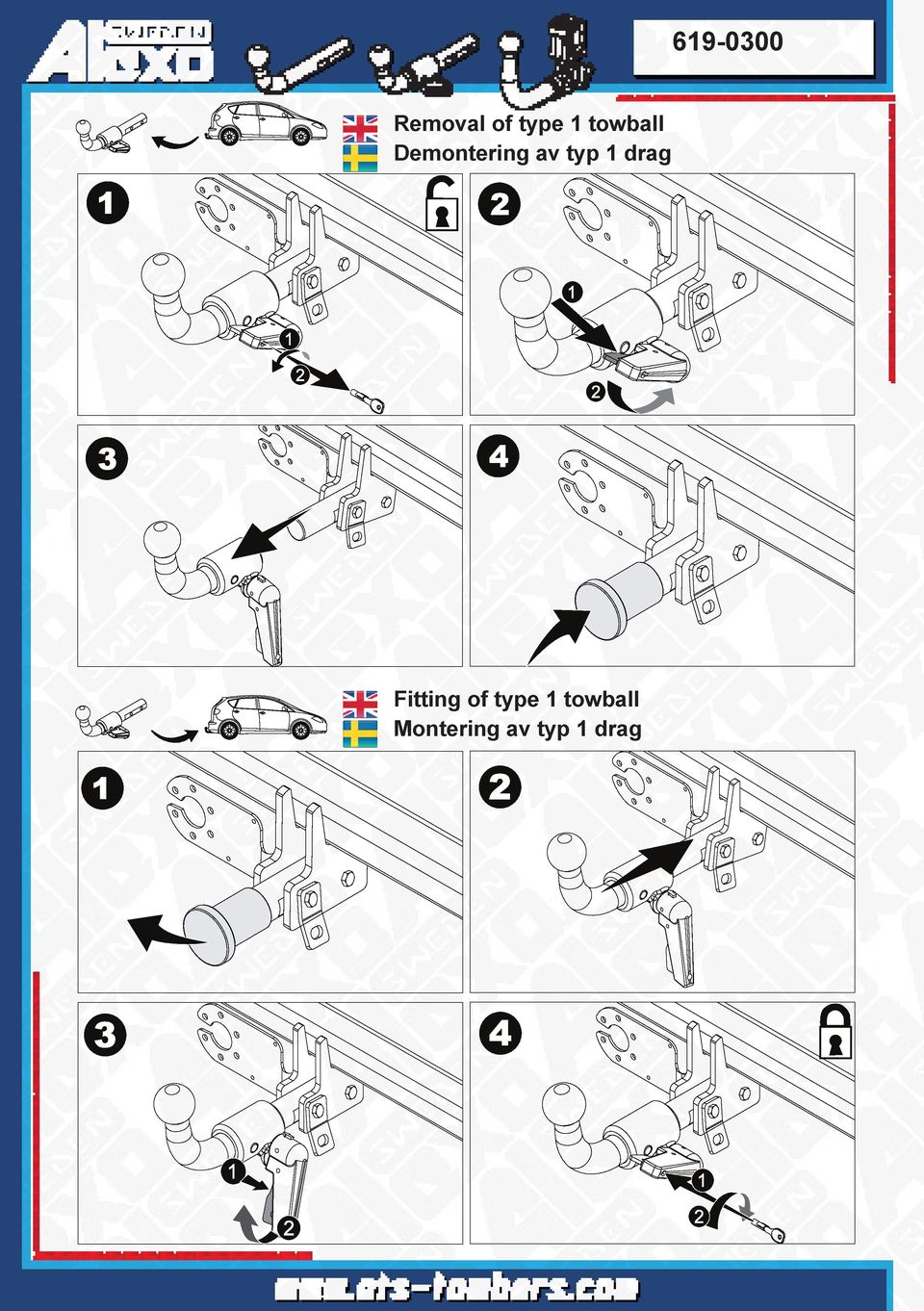

8 Removal of type 1 towball Demontering av typ 1 drag Fitting of type 1 towball Montering av typ 1 drag

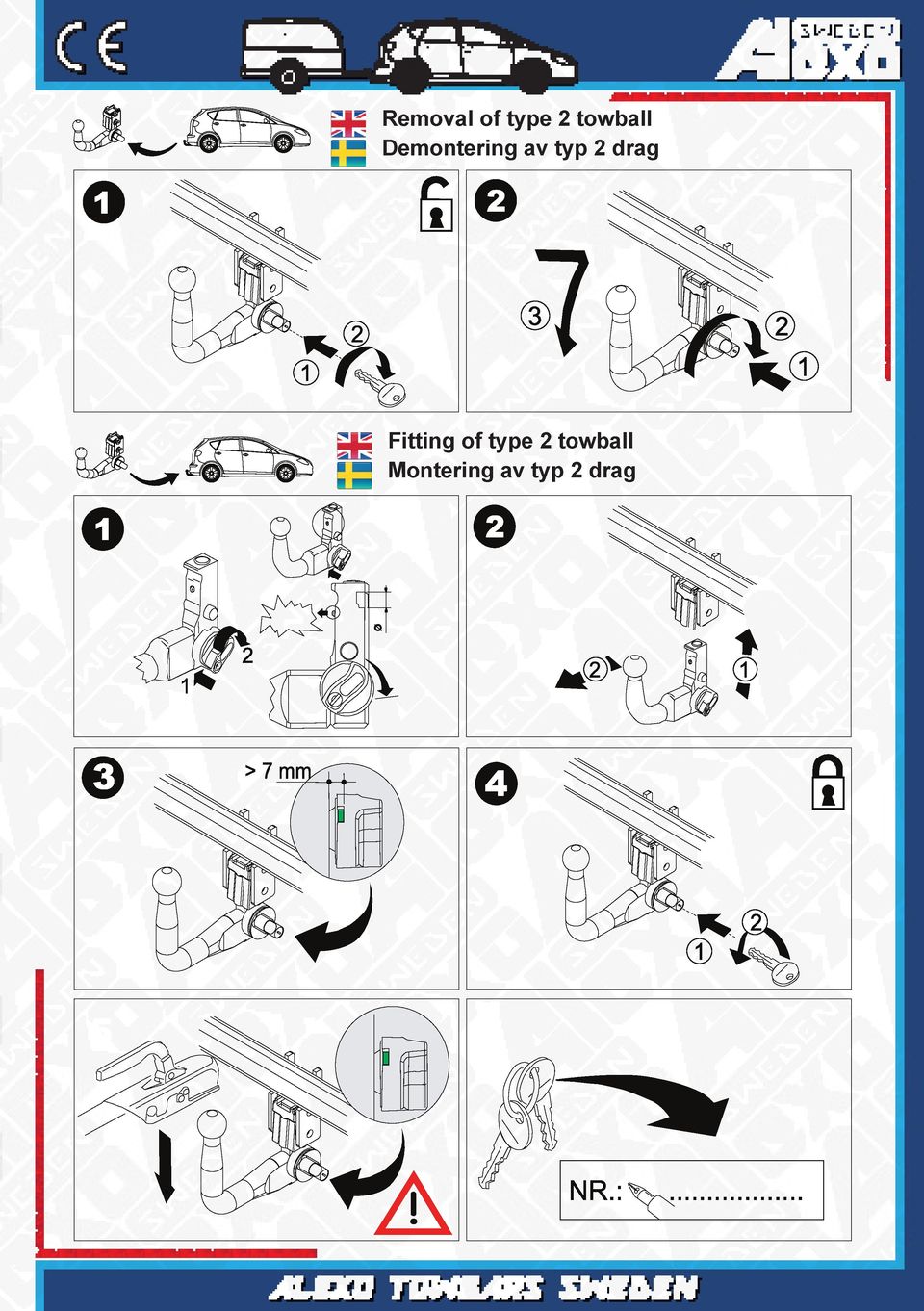

9 Removal of type 2 towball Demontering av typ 2 drag Fitting of type 2 towball Montering av typ 2 drag

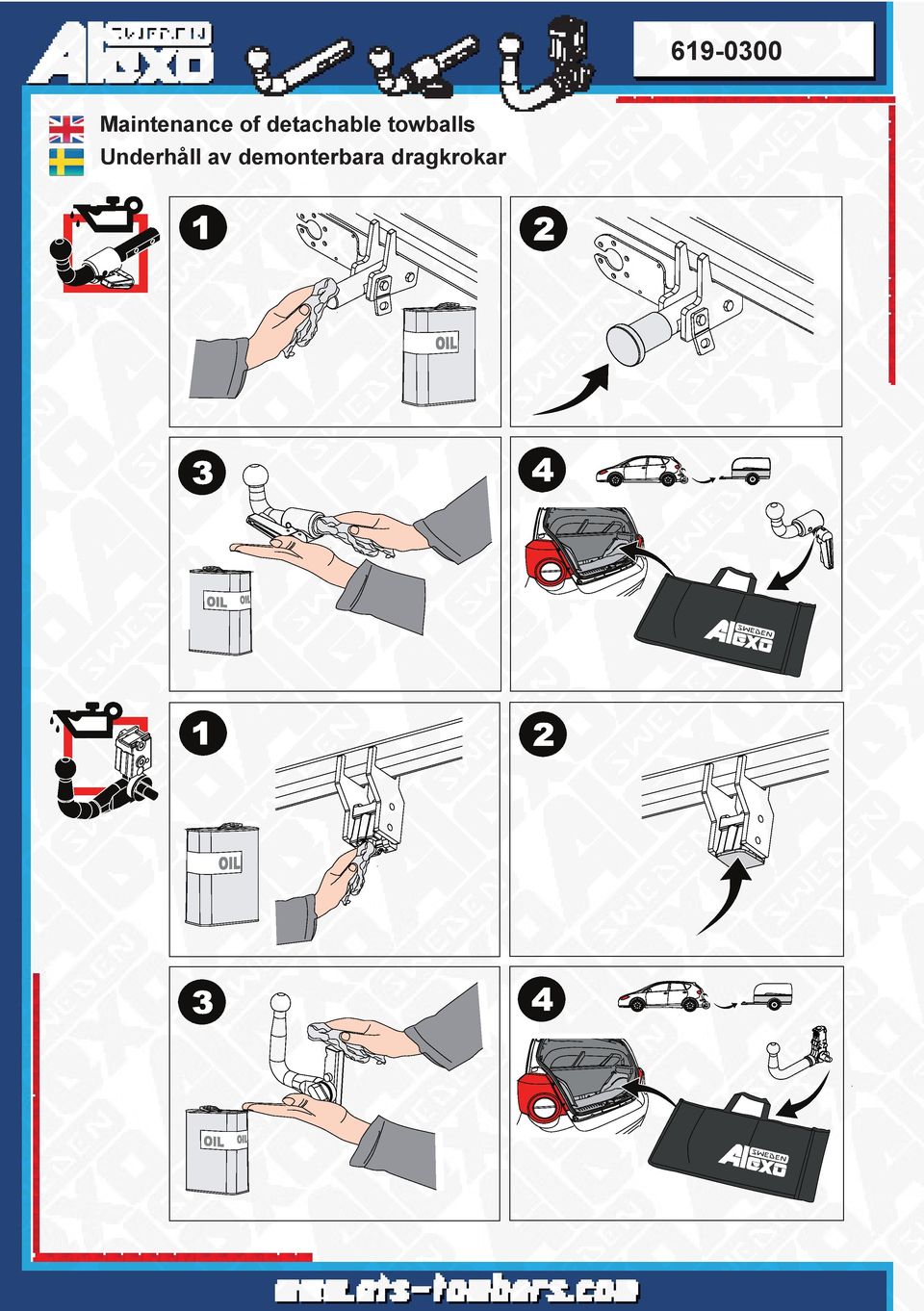

10 Maintenance of detachable towballs Underhåll av demonterbara dragkrokar

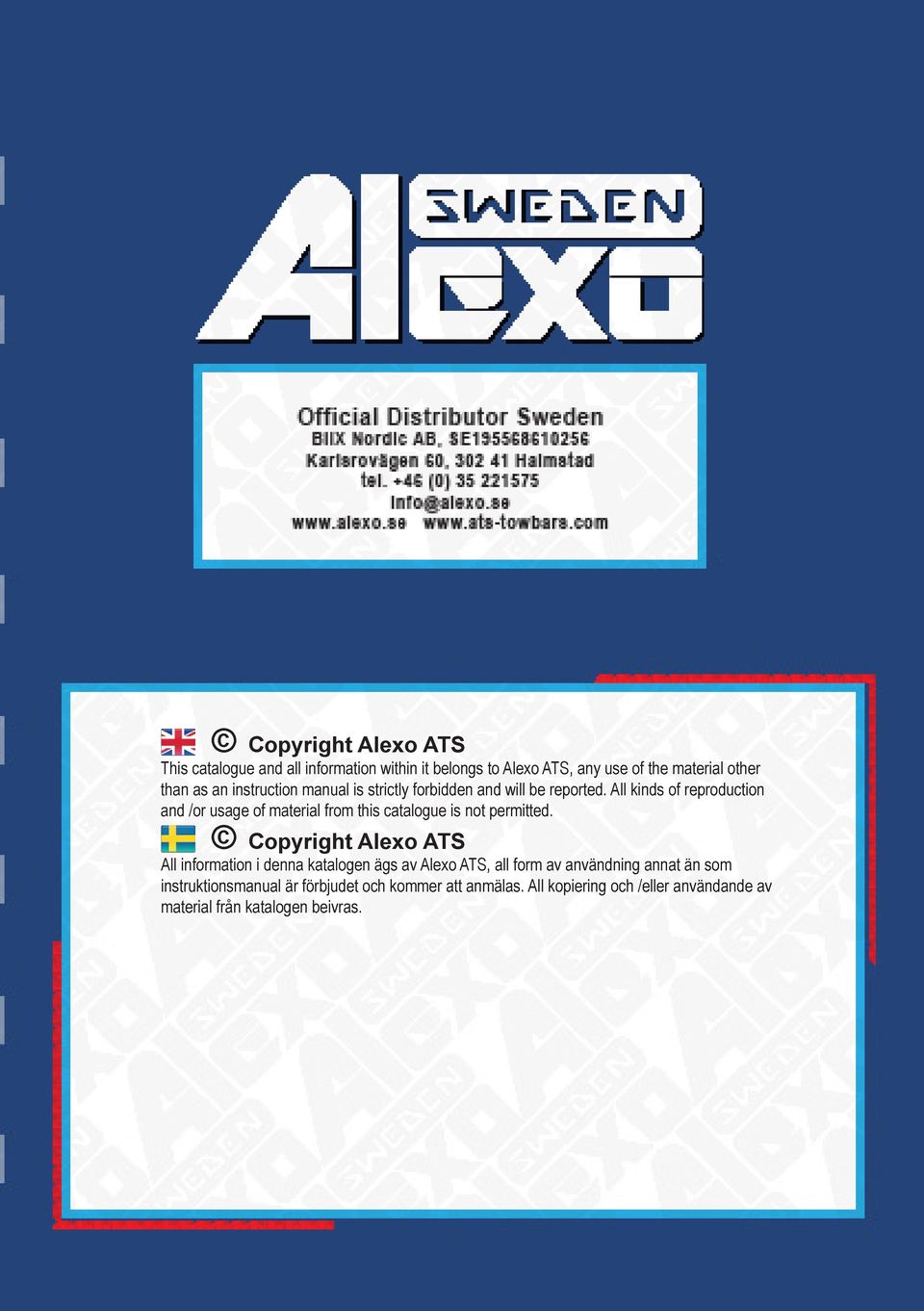

11 Copyright Alexo ATS This catalogue and all information within it belongs to Alexo ATS, any use of the material other than as an instruction manual is strictly forbidden and will be reported. All kinds of reproduction and /or usage of material from this catalogue is not permitted. Copyright Alexo ATS All information i denna katalogen ägs av Alexo ATS, all form av användning annat än som instruktionsmanual är förbjudet och kommer att anmälas. All kopiering och /eller användande av material från katalogen beivras.

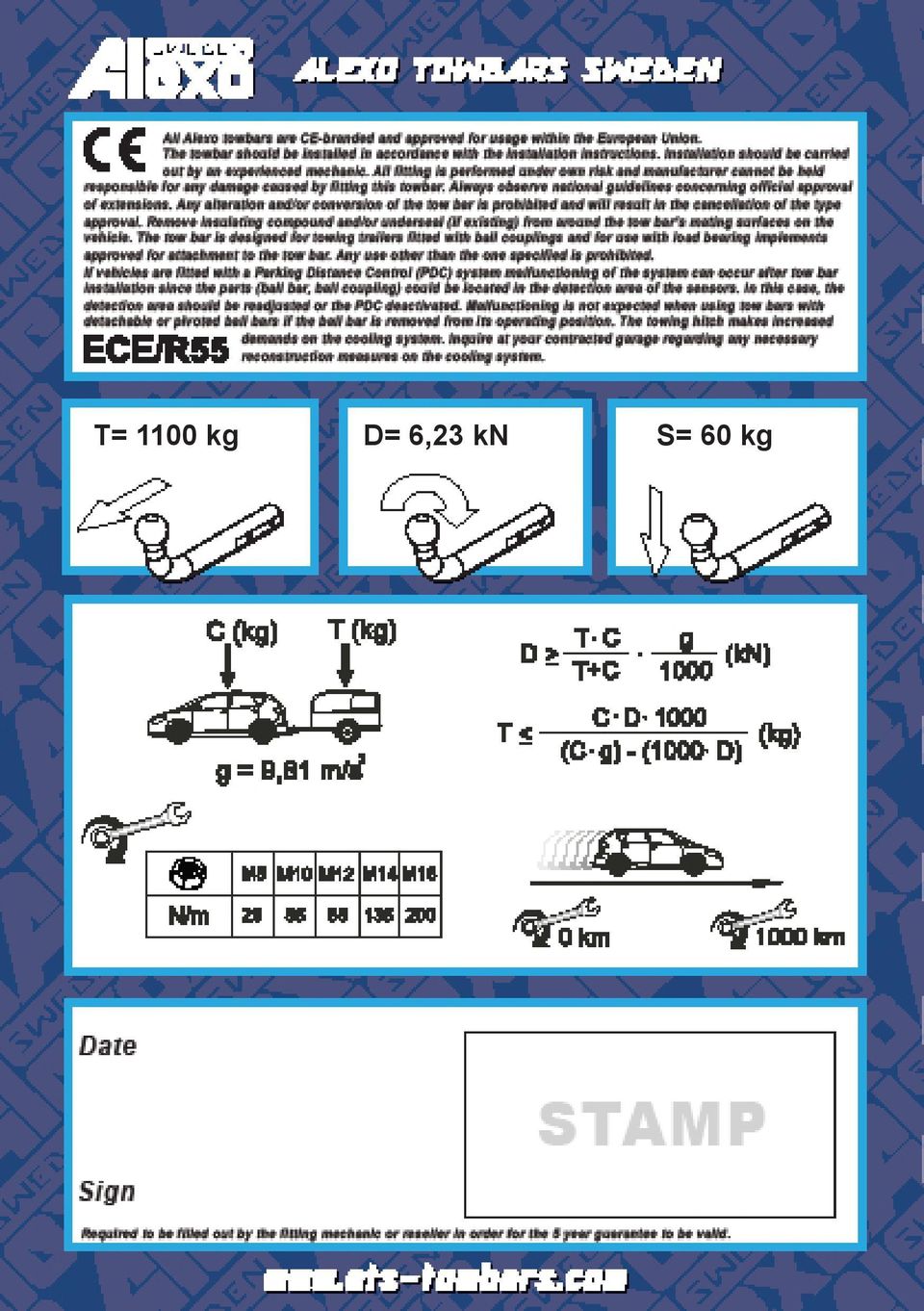

12 T= 1100 kg D= 6,23 kn S= 60 kg
