Välkommen till ett enklare båtliv / Welcome to a simpler boatlife

Transkript

1

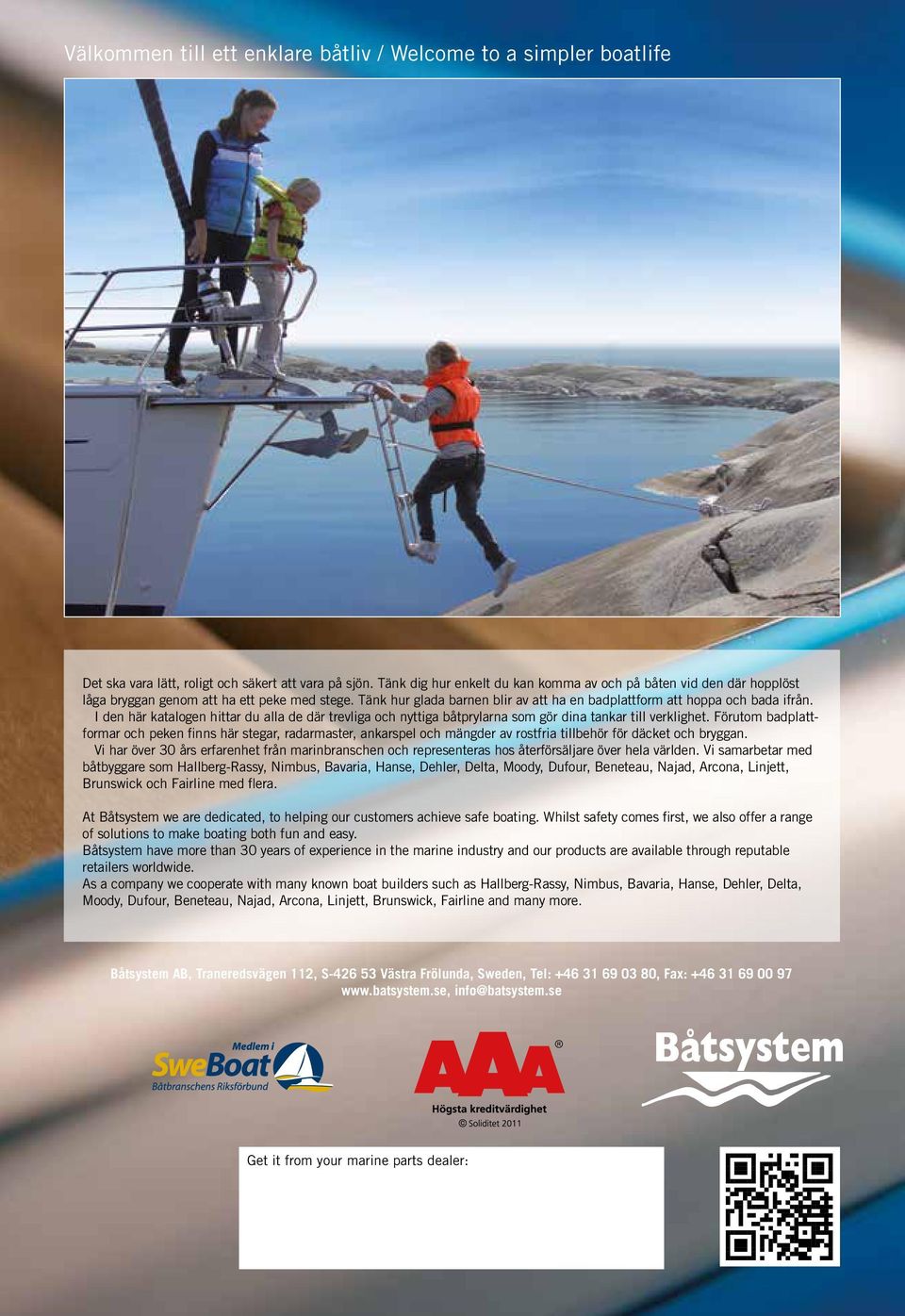

2 Välkommen till ett enklare båtliv / Welcome to a simpler boatlife Det ska vara lätt, roligt och säkert att vara på sjön. Tänk dig hur enkelt du kan komma av och på båten vid den där hopplöst låga bryggan genom att ha ett peke med stege. Tänk hur glada barnen blir av att ha en badplattform att hoppa och bada ifrån. I den här katalogen hittar du alla de där trevliga och nyttiga båtprylarna som gör dina tankar till verklighet. Förutom badplattformar och peken finns här stegar, radarmaster, ankarspel och mängder av rostfria tillbehör för däcket och bryggan. Vi har över 30 års erfarenhet från marinbranschen och representeras hos återförsäljare över hela världen. Vi samarbetar med båtbyggare som HallbergRassy, Nimbus, Bavaria, Hanse, Dehler, Delta, Moody, Dufour, Beneteau, Najad, Arcona, Linjett, Brunswick och Fairline med flera. At Båtsystem we are dedicated, to helping our customers achieve safe boating. Whilst safety comes first, we also offer a range of solutions to make boating both fun and easy. Båtsystem have more than 30 years of experience in the marine industry and our products are available through reputable retailers worldwide. As a company we cooperate with many known boat builders such as HallbergRassy, Nimbus, Bavaria, Hanse, Dehler, Delta, Moody, Dufour, Beneteau, Najad, Arcona, Linjett, Brunswick, Fairline and many more. Båtsystem AB, Traneredsvägen 112, S Västra Frölunda, Sweden, Tel: , Fax: , info@batsystem.se Get it from your marine parts dealer:

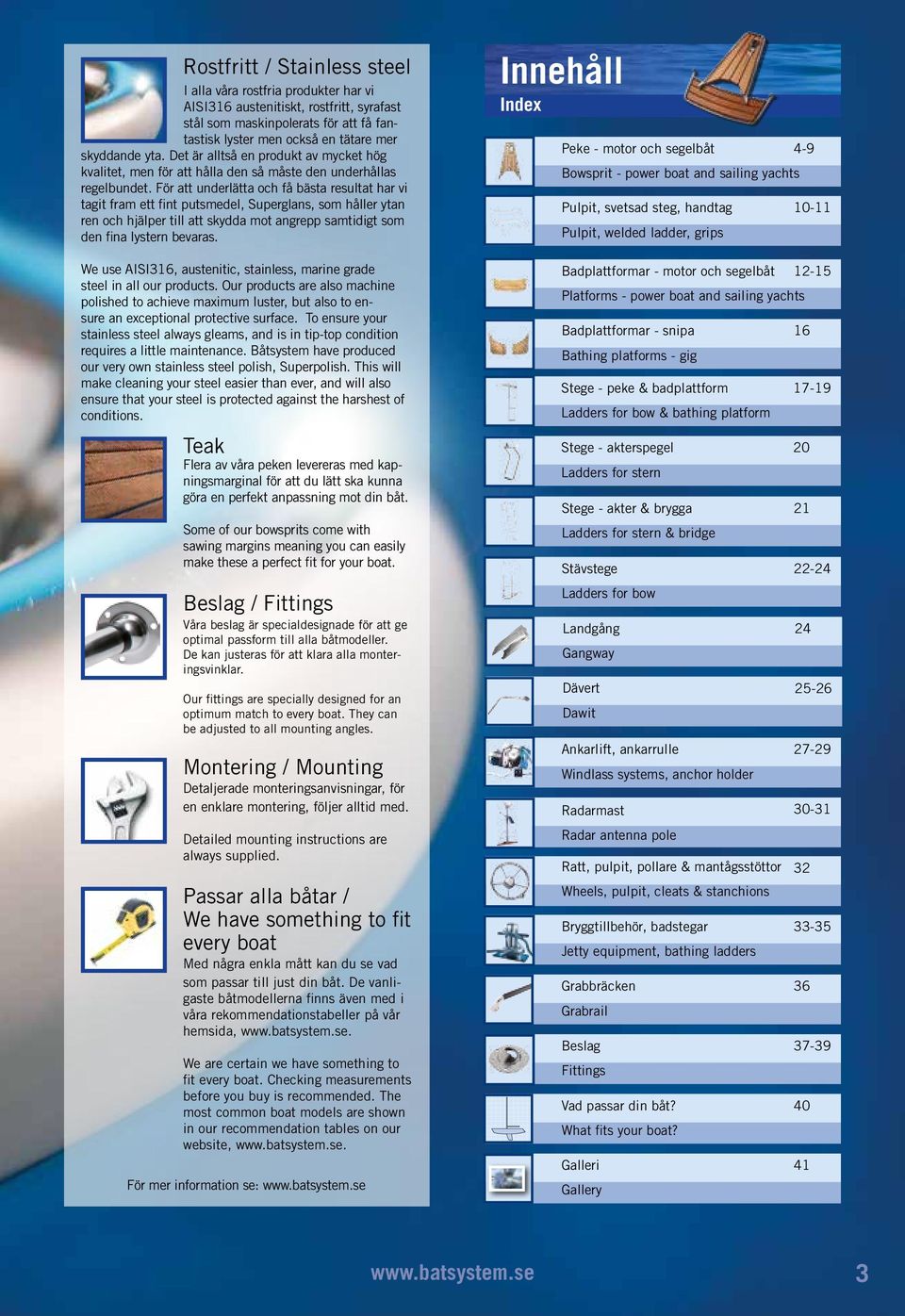

3 Rostfritt / Stainless steel I alla våra rostfria produkter har vi AISI316 austenitiskt, rostfritt, syrafast stål som maskinpolerats för att få fantastisk lyster men också en tätare mer skyddande yta. Det är alltså en produkt av mycket hög kvalitet, men för att hålla den så måste den underhållas regelbundet. För att underlätta och få bästa resultat har vi tagit fram ett fint putsmedel, Superglans, som håller ytan ren och hjälper till att skydda mot angrepp samtidigt som den fina lystern bevaras. We use AISI316, austenitic, stainless, marine grade steel in all our products. Our products are also machine polished to achieve maximum luster, but also to ensure an exceptional protective surface. To ensure your stainless steel always gleams, and is in tiptop condition requires a little maintenance. Båtsystem have produced our very own stainless steel polish, Superpolish. This will make cleaning your steel easier than ever, and will also ensure that your steel is protected against the harshest of conditions. Innehåll Index Peke motor och segelbåt 49 Bowsprit power boat and sailing yachts Pulpit, svetsad steg, handtag Pulpit, welded ladder, grips 1011 Badplattformar motor och segelbåt 1215 Platforms power boat and sailing yachts Badplattformar snipa Bathing platforms gig Stege peke & badplattform Ladders for bow & bathing platform Teak Flera av våra peken levereras med kapningsmarginal för att du lätt ska kunna göra en perfekt anpassning mot din båt. Some of our bowsprits come with sawing margins meaning you can easily make these a perfect fit for your boat. Beslag / Fittings Våra beslag är specialdesignade för att ge optimal passform till alla båtmodeller. De kan justeras för att klara alla monteringsvinklar. Our fittings are specially designed for an optimum match to every boat. They can be adjusted to all mounting angles. Montering / Mounting Detaljerade monteringsanvisningar, för en enklare montering, följer alltid med. Detailed mounting instructions are always supplied. Passar alla båtar / We have something to fit every boat Med några enkla mått kan du se vad som passar till just din båt. De vanligaste båtmodellerna finns även med i våra rekommendationstabeller på vår hemsida,. We are certain we have something to fit every boat. Checking measurements before you buy is recommended. The most common boat models are shown in our recommendation tables on our website,. För mer information se: Stege akterspegel Ladders for stern Stege akter & brygga Ladders for stern & bridge Stävstege Ladders for bow Landgång Gangway Dävert Dawit Ankarlift, ankarrulle Windlass systems, anchor holder Radarmast Radar antenna pole Ratt, pulpit, pollare & mantågsstöttor Wheels, pulpit, cleats & stanchions Bryggtillbehör, badstegar Jetty equipment, bathing ladders Grabbräcken Grabrail Beslag Fittings Vad passar din båt? What fits your boat? Galleri Gallery

4 Omega36 PT10044, BU75P, PPK600 Kungsjulle HP65, BKT72250 Peke / Bowsprit Ett peke kan göra underverk för din båt. Enklare ankring, bättre gennakersegling och mycket lättare att komma av och på båten. Tack vare vårt unika specialutformade fästsystem passar peket alltid. Du behöver bara välja efter båttyp. Adding a bowsprit to your boat will do wonders for your boating experience! A bowsprit can help you achieve easier anchoring, and far better gennaker sailing, as well as increased accessibility when boarding or disembarking your boat. Båtsystems unique fastening brackets make a bowsprit the perfect fit for your boat! Finn Flyer 36 Race100, BU75P Ryds 510 MP50 Albin Cumulus HP65, BU55P Beneteau Oceanis 473 GPT14042 Hanse 400e PT10044BL, BKT73 Delphia 33 GPT100 4 Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery

5 segelbåt Rör/Tube ø 42 mm Rör/Tube ø 42 mm Blackline, sailing yacht Bowsprit HP 65BL PT 10044BL RACE80 RACE100 Hopp i land peke. För båtar Båtar med gennaker, 50 m2. For boats For gennaker, 50 m2. Peke för båtar Ankarrulle, max 15 kg. För styrbords ankarrulle (Babord för beställn.). Gennaker 115 m2. Peke för båtar Med Code0. Gennaker 80 m2. Peke för båtar Med Code0. Gennaker 130 m2. Bowsprit for boats With Code0. Gennaker 80 m2. Bowsprit for boats With Code0. Gennaker 130 m2. BU75P, BU75P4 BU75P, BU75P4 Bowsprit for boats With anchor roller max 15 kg. For starboard or mounting of the anchor roller (Port for order only). Gennaker 115 m2. BKT73, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK900 Rek. ankare /Rec. anchor: 1915S BKT72250, BKT73250, BU55P, BU60P Peke motorbåt 268 April Blackline, power boat Bowsprit Peke MP40 MP55BL MP75BL Hopp i land peke för motorbåt Bowsprit for power boats Hopp i land peke för motorbåt Bowsprit for power boats Motorbåtspeke för båtar Bowsprit for power boats BU60P BKT72250, BKT73250, BU55P, BU60P Passande pulpit / Fitting pulpit: PP350 BKT72, BKT73, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 Hanse 385 PT10044BL Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. Vi hjälper dig att hitta rätt produkt! / We can help You find the right product! 5

6 Peke motorbåt Bowsprit for power boats MP55 Hopp i land peke för motorbåt Bowsprit for power boats MP75 Motorbåtspeke för båtar Bowsprit for power boats MPA75 Motorbåtspeke med ankarhållare Bowsprit + anchor roller for boats MP90 Motorbåtspeke för båtar Bowsprit for boats BKT72250, BKT73250, BU55P, BU60P Passande pulpit / Fitting pulpit: PP350 BKT72, BKT73, BKT73T, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 BKT72, BKT73, BKT73T, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 Rek. ankare /Rec. anchor: 1915S, 1910S BKT73, BKT73T, BKT74, BKT74T, BU80P, BU80P4 Passande pulpit / Fitting pulpit: PPK500 Rör/Tube ø 42 mm Caravelle 33, MP90, BKT73 MP90, PPK500 MP100 Motorbåtspeke för båtar Bowsprit for boats BKT73, BKT73T, BU80P, BU80P4 Passande pulpit / Fitting pulpit: PP350, PPK500 Se filmen / Watch the movie Sea Ray 240 MP50, BKT73250 Princess V40 MP75, BKT73 För val av rätt peke se även sid 40. / Check out page 40 for selecting the right bowsprit. 6

7 Peke segelbåt / for gennaker sailing and easier boarding, for all yachts Bowsprit 530 +/ 50 Peke för båtar Gennaker 80 m2 GPT100 GPAT100 Bowsprit for boats m2 Bowsprit for boats m2 Peke för båtar Ankarrulle, max 12 kg. Gennaker 80 m2. BKT72250, BKT73250, BU55P, BU60P BKT72, BKT73, BKT73T, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600 BKT72, BKT73, BKT73T, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK / 50 Bowsprit for boats With anchor roller max 12 kg. Gennaker 80 m2. BU75P, BU75P4 Rek. ankare /Rec. anchor: 1910S Passande pulpit / Fitting pulpit: PPK600, PPK900 Rör/Tube ø 50 mm 400 Ny New 1500 Rör/Tube ø 42 mm Peke för båtar Gennaker 80 m Rör/Tube ø 42 mm GPT95S Hopp i land peke. För båtar Båtar med gennaker, 50 m2. For boats For gennaker, 50 m2. Rör/Tube ø 42 mm HP / / 50 GPT PT GPT GPT Bowsprit for boats Gennaker 115 m2. Peke för båtar Ankarrulle, max 15 kg. Vändbar teak för både SB BB ankarrulle. Gennaker 115 m2. Peke för båtar Ankarrulle, max 20 kg. Gennaker 130 m2. Peke för båtar Passar med ankarrulle, max 25 kg. Gennaker 150 m2. Med Code0. Bowsprit for boats With anchor roller max 20 kg. Gennaker 130 m2. Bowsprit for boats Can be fitted with anchor roller, max 25 kg. Gennaker 150 m2. With Code0. BU70P12, BU76P12 Passande pulpit / Fitting pulpit: PPK800, PPK900 Rek. ankare /Rec. anchor: 1920S BU80P, BU80P4 Passande pulpit / Fitting pulpit: PPK800, PPK900 Peke för båtar Gennaker 115 m2. Bowsprit for boats With anchor roller max 15 kg. The teak can be switched for starboard or port mounting of the anchor roller. Gennaker 115 m2. BKT73, BKT73T, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK900 BKT73, BKT73T, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600, PPK900 Rek. ankare /Rec. anchor: 1915S Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. 7

8 Peke val efter funktion Bowsprit selection by function MOTORBÅT / POWER BOAT Ankare / Anchor På bef.ankarhållare On existing holder Kassettstege Ladder In Casing Avtagbar Stege / Removable Ladder Pulpit Förlängning / Extension Förlängning 30 / Extension 30 Universalstag MP MP PP350 P1010 P1085 MP55BL PP350 P1010 P1085 MP PP350 P1010 P1085 P1074 P1091 MP75BL PP350 P1010 P1085 P1074 P1091 MPA PP350 P1010 P1085 MP PPK500 P1010 P1085 P1074 P1091 MP PP350 PPK500 P1090 P1091 SEGELBÅT / SAILING YACHT Ankare / Anchor Gennaker HP65 / HP65BL Max 50 m 2 GPT95S Max 80 m 2 GPT Max 80 m 2 GPAT Max 12 kg SB Max 80 m 2 GPT Max 115 m 2 PT10044, / PT10044BL Max 16 kg SB/BB Max 115 m 2 GPT Max 20 kg SB Max 130 m 2 GPT (Max 25 kg) (SB) Max 150 m 2 RACE80 Max 80 m 2 RACE100 Max 130 m 2 Code0 (P10044) Arbetslast / Working load Evolution beslag / Evolution fittings Kassettstege Ladder In Casing Avtagbar Stege / Removable Ladder Pulpit Evolution (beslag / fittings) Förlängning 45 / Extension 45 Förstagsfäste / Forestay fitting Code0 P1086 P1106 PPK600 PPK600 PPK900 P1086 P1106 PPK600 PPK900 P1086 P kg PPK600 PPK900 P1087 P1035 P kg PPK600 PPK900 P1087 P1035 P kg PPK800 PPK900 P1087 P1035 P Standard Standard 2500 kg Standard Standard PPK800 PPK900 P1087 P1035 Standard Standard Standard 1500 kg Standard Standard Standard Standard 2500 kg Standard Standard CB 365 PT10044, BKT73 Swedestar 415 PT10044, BKT73 Arcona 430 PT

9 Peke segelbåt Bowsprit for gennaker sailing and easier boarding, for all yachts Code0 Schackel/ Schackle Stag/Strut P10044 (Code ZeroKit) Stag 800 mm, schackel, beslag och bultar för codezeroprestanda. Arbetslast max 2 ton. Finns även med 1000 mm stag. (P100441) Strut 800 mm, shackle, fittings and bolts for the codezero performance. Working load max 2 tons. Also available with 1000 mm strut. (P100441) Passande peke / Fitting bowsprit: GPT10044, PT10044, GPT x30 Se filmen Watch the movie Beslag/Fitting Evolutionbeslag/Evolution fittings Evolution beslag / Evolution fitting Beneteau PT10044, P1087 (Evulution beslag / Evolution fittings) 9

10 Peke med fast stege Bowsprit with welded ladder BUT26HP BUT26+HP65 BUT26MP BUT26+MP55 BUT48MP BUT48+MP75 BUT48PT BUT48+PT10044 Pulpit och stege för svetsning på peke / Pulpit and ladder for welding on pulpit 260 LP200 LP PP 350 Pulpit för peke. Pulpit for bowsprit. PPK500 Pulpit för peke. Pulpit for bowsprit. PPK 600 Pulpit för peke. Pulpit for bowsprit. LP200 Lanternaplåt Light plate PPK 800 Pulpit till GPT Pulpit for GPT14042 LP200 Lanternaplåt Light plate 250 LP c/c 800 BUT26 Stege, 3 steg för svetsning på peke. Ladder, 3 steps for welding on bowsprit BUT48 Stege, 3 steg för svetsning på peke. Ladder, 3 steps for welding on bowsprit PPK900 Pulpit till peke. Pulpit for bowsprit. LP200 Lanternaplåt Light plate 10

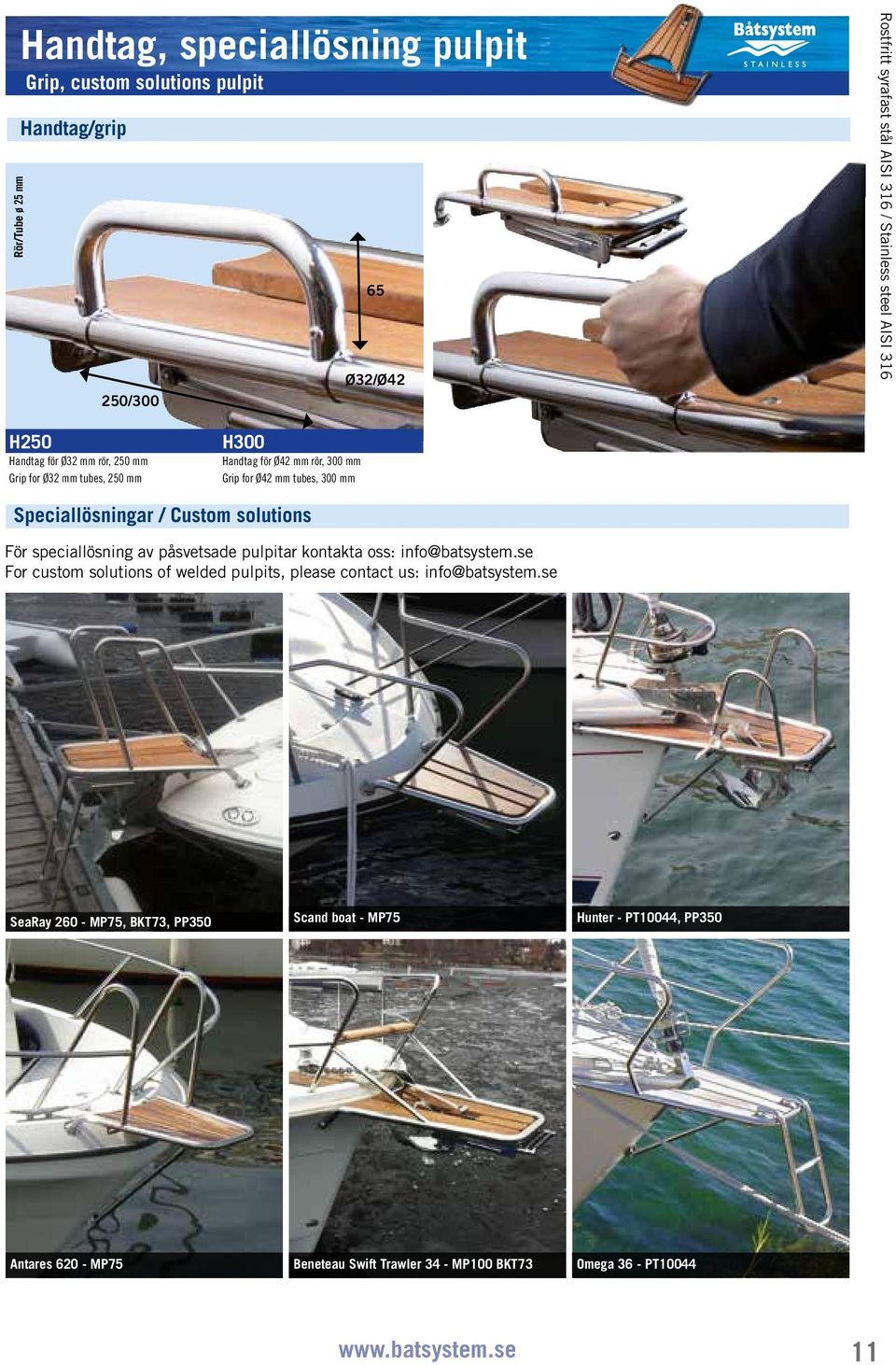

11 Handtag, speciallösning pulpit Grip, custom solutions pulpit Handtag/grip 250/ Ø32/Ø42 H250 Handtag för Ø32 mm rör, 250 mm Grip for Ø32 mm tubes, 250 mm H300 Handtag för Ø42 mm rör, 300 mm Grip for Ø42 mm tubes, 300 mm Speciallösningar / Custom solutions För speciallösning av påsvetsade pulpitar kontakta oss: info@batsystem.se For custom solutions of welded pulpits, please contact us: info@batsystem.se SeaRay 260 MP75, BKT73, PP350 Scand boat MP75 Hunter PT10044, PP350 Antares 620 MP75 Beneteau Swift Trawler 34 MP100 BKT73 Omega 36 PT

12 Ryds PMR , BKT73 Badplattform / Bathing platform En badplattform från Båtsystem passar alltid! Båtsystems unika fästsystem gör underverk för varje omöjlig akterspegel. Våra plattformar är tillverkade i maskinpolerat rostfritt syrafast stål AISI 316 och solid teak eller Blackline, det bästa som finns för ändamålet. Vill du ha både trygghet, säkerhet och komfort välj en badplattform från Båtsystem. A bathing platform from Båtsystem will always be a perfect fit! Thanks to our unique fastening system it is easier than ever to get the perfect fit for your stern. Our platforms are made from machine polished stainless steel AISI316 and solid teakwood or Blackline, the best choice for this purpose. If you want safety, comfort and easy accessibility choose a bathing platform from Båtsystem. HR PT , BK90, F2890, RA Najad 34 PT , BK90 PT , BKT73 Maxi84 PM4550, BT70 Maxi Fenix PT8035, BKT73, F2820 yacht 342 PT , BKT73, F Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery

13 Badplattformar segelbåt Bathing platforms sailing yachts Ny New PT8045 PT , BKT PT8045 Segelbåt Sailing yacht BKT73, BKT73T, BKT74, BKT74T PT Segelbåt Sailing yacht BKT73, BKT73T, BKT74, BKT74T PT Justerbara stag /Adjusteble struts Säkerhetshandtag / Safety grips Ny design / New design Komfort och säkerhetsgrepp / Komfort and safety grip 13

14 Badplattformarsegelbåt Bathing platforms sailing yachts Linjett 32 PT8035, BKT73, F2820 Fenix PT10035BL, BKT73 Contrast 36 PT BKT73 Hanse 370PT BKT74T c/c 800 stag / strut 90 PT8035 PT10035 PT PT För beställning av PT BL (Blackline), begär offert c/c 800 stag / strut 90 To order PT BL (Blackline), please ask for quotation. 410 Rör ø 25 mm Rör ø 25 mm Rör ø 32 mm Rör ø 32 mm PT8035, PT8035BL Segelbåt. / Sailing yacht. PT8035BL PT10035BL PT BL PT10035, PT10035BL Segelbåt. / Sailing yacht. PT Segelbåt. / Sailing yacht. PT , PT BL Segelbåt. / Sailing yacht. BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T HR 29 PT , BK 90 HR 352 PT , BK 90 Cumulus PR , BKT73250 Albin MS82 PM 14060, BKT73 PT Segelbåt Sailing yacht PT Segelbåt Sailing yacht PR Segelbåt med utanpåliggande roder. Uttag för roder justeras vid montage. Yacht with outside mounted rudder. Adjusted for rudder when mounting. PM14060 Segelbåt / Albin 25 Sailing yacht / Albin 25 BKT73, BKT73T, BKT74, BKT74T, BK90 BKT73, BKT73T, BKT74, BKT74T, BK90 BT70, BKT73250 BKT73, BKT73T, BKT74, BKT74T Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. För val av rätt plattform se vår hemsida. / Check out website for choosing the right platform. 14

15 Badplattformar motorbåt och segelbåt Bathing platforms power boat and sailing yachts PM Antares Maxi PM4550, PM BT70, F BU90 PM4580, BT70 PM3642 Motor/ segelbåt Powerboat/ sailing yacht PM4550 Motor/ segelbåt Powerboat/ sailing yacht PM4580 Motorbåt Powerboat BT70, BT115 BT70, BT115 BT70, BT115, BKT73, BKT73T, BKT74, BKT74T Maxi 84 PM4550, BT70 Nimbus 22DC PM Nimbus 21 PM 19050, BKT73 Antares Ryds WA PMR20045 PM BU90 PM , BKT PM Motorbåt / Powerboat PM19050 Motorbåt, rak Powerboat, straight. PMR20045 Motorbåt. Med BKT73 Powerboat. With BKT73 PM Motorbåt, justerbar mittdel (sidled) Powerboat, adjustable midsection BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT25 BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT47, BUT25 BKT73 (ingår / included) BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT47, BUT25 Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. För val av rätt plattform se vår hemsida. / Check out website for choosing the right platform. 15

16 Badplattformar snipa Bathing platforms gig Viksund 27 PS 55, BUT 100 Saga 24 PS 65 Rör/Tube ø25 mm PS55 Snipa, 2delad. För båtar Gig, 2parts. For boats BUT75, BUT100, BUT125 PS65 Snipa, 2delad. För båtar Gig, 2parts. For boats BUT75, BUT100, BUT125 Saga 27 PS 65, BUT125 Våra plattformars unika konstruktion passar till alla akterspeglar (runda som spetsiga). Our platforms unique design fit all sterns (round as well as pointy). Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. Stegar för snipa och brygga Rör/Tube ø25 mm c/c 255 BUT75 Uppfällbar stege för båt och badbrygga. 6 steg. Folding ladder for boat and bridge. 6 steps. Rör/Tube ø25 mm c/c 335 BUT100 Uppfällbar stege för båt och badbrygga. 7 steg. Folding ladder for boat and bridge. 7 steps. Rör/Tube ø32 mm c/c 335 BUT125 Kraftig stege för båt och badbrygga. 8 steg. Sturdy ladder for boat and bridge. 8 steps. 125W Teaksteg till BUT125 som tillbehör. Teaksteps for BUT125 are optional. BUT75 BUT100 BUT mm 1634 mm 1764 mm 16

17 Linjett 33, ST125 Nimbus 33 Nova, BUT45 Stegar / Ladders Båtsystem har alltid en stege som passar din båt badstegar, räddningsstegar, uppfällbara och teleskopstegar samtliga i samma höga kvalitet. Alla våra stegar är tillverkade i maskinpolerat rostfritt syrafast stål AISI 316. At Båtsystem, we are confident that we always have a product to fit your boat. Here you will find bathing ladders, rescue ladders, foldable and telescopic ladders, all made to exceptionally high standards. All of our ladders are made from machine polished stainless steel AISI 316. Flipper 787 MP50, BKT72250 Arcona 370 ST135 Sweden Yacht 370 ST125 Nimbus 320C BUT45 PS 65, BUT125 Omega 36 GPT100 Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery 17

18 880 Stegar peke & badplattform Ladders Kassettstegar för peke & badplattform 65 Automatisk låsning Automatic locking Linor för upp och nedfällning / Ropes for pulling up and lowering down Ned: Stegen fälls enkelt ned med ett ryck i ena linan. Down: The ladder goes down easily with a tug on the one rope Upp: Stegen dras enkelt upp med andra linan. Up: The ladder is easily drawn up with the second rope Låsning på sista steget / Locking on the last step Avrundat rör som följer pekets form / Rounded design just as the bowsprit 280 BKR93 Teleskopstege i kassett, 3 steg med linstyrning. / Telescopic ladder in casing, 3 steps with wirelock Teaksteg Teak step BK90 Stege delad i kassett. 3 steg. Ladder, folded in casing. 3 steps. BKT72250 Teleskopstege i kassett 2 steg med låsning. Telescopic ladder in casing 2 steps with locking. BKT73250 Teleskopstege i kassett 3 steg med låsning. Telescopic ladder in casing, 3 steps with locking. BKT72 Teleskopstege i kassett 2 steg med låsning. Telescopic ladder in casing, 2 steps with locking. BKT72T Teleskopstege i kassett 2 teaksteg med låsning. Telescopic ladder in casing, 2 teak steps, locking Teaksteg Teak step Teaksteg Teak step BKT73 Teleskopstege i kassett 3 steg med låsning. Telescopic ladder in casing, 3 steps with locking. BKT73T Teleskopstege i kassett 3 teaksteg med låsning. Telescopic ladder in casing, 3 teak steps, locking BKT74 Teleskopstege i kassett 4 steg med låsning. Telescopic ladder in casing, 4 steps, locking. BKT74T Teleskopstege i kassett 4 teaksteg med låsning. Telescopic ladder in casing, 4 teak steps, locking. 18

19 Stegar peke Ladders Stegar för peke c/c 185 c/c 175 c/c BU55P Stege för peke inkl. fästbeslag. Ladder for bowsprit with fittings. BU60P (aluminium) Stege för MP40, MP55 och HP65 i aluminium, inkl fästbeslag. Ladder for MP40, MP55 and HP65 with fittings. Aluminium. c/c 200 c/c 200 c/c 230 Krok/Hook 12 mm BU70P12 Stege för peke GPT14042, inkl fästbeslag. Ladder for bowsprit GPT14042 with fittings. Nimbus 340 Commander BU80P Krok/Hook 12 mm Rör ø 25 mm BU75P Stävstege med kraftiga handtag. 3 steg. Ladder for bowsprit. Sturdy grips. 3 steps. Rör ø 25 mm BU75P4 Stävstege med kraftiga handtag. 4 steg. Ladder for bowsprit. Sturdy grips. 4 steps. BU76P12 Stävstege för peke GPT14042 med kraftiga handtag, inkl fästbeslag. 4 steg. Ladder for bowsprit GPT14042 with fittings. Sturdy grips. 4 steps. Swedestar 370 BU75P P1008 P

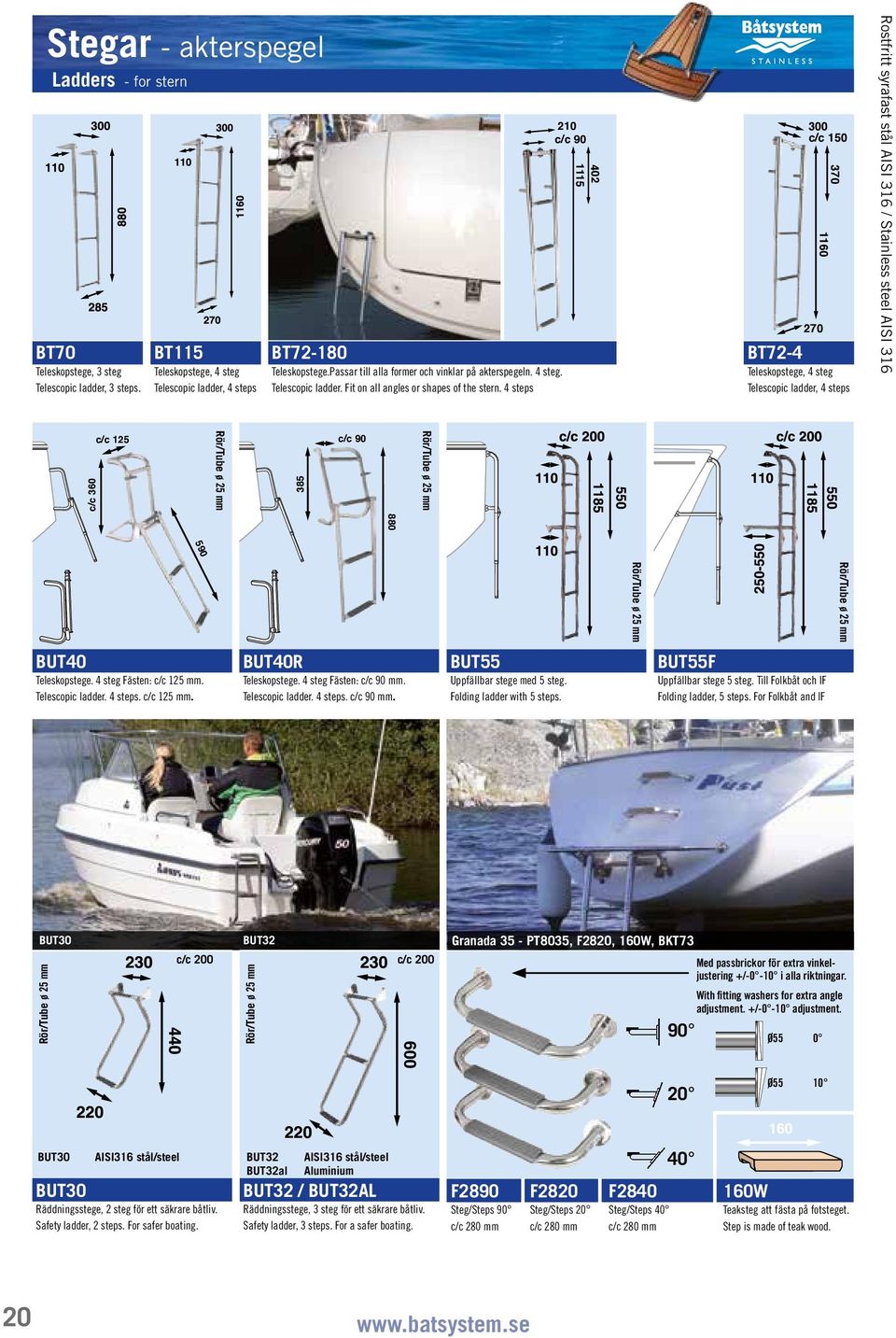

20 Stegar akterspegel Ladders for stern BT70 Teleskopstege, 3 steg Telescopic ladder, 3 steps. BT115 Teleskopstege, 4 steg Telescopic ladder, 4 steps BT72180 Teleskopstege.Passar till alla former och vinklar på akterspegeln. 4 steg. Telescopic ladder. Fit on all angles or shapes of the stern. 4 steps 210 c/c c/c BT724 Teleskopstege, 4 steg Telescopic ladder, 4 steps c/c 360 c/c c/c BUT40 Teleskopstege. 4 steg Fästen: c/c 125 mm. Telescopic ladder. 4 steps. c/c 125 mm. BUT40R Teleskopstege. 4 steg Fästen: c/c 90 mm. Telescopic ladder. 4 steps. c/c 90 mm. BUT55 Uppfällbar stege med 5 steg. Folding ladder with 5 steps. BUT55F Uppfällbar stege 5 steg. Till Folkbåt och IF Folding ladder, 5 steps. For Folkbåt and IF BUT30 BUT32 c/c 200 c/c 200 Granada 35 PT8035, F2820, 160W, BKT73 90 Med passbrickor för extra vinkeljustering +/0 10 i alla riktningar. With fitting washers for extra angle adjustment. +/0 10 adjustment. Ø Ø BUT30 AISI316 stål/steel BUT32 AISI316 stål/steel BUT32al Aluminium BUT30 Räddningsstege, 2 steg för ett säkrare båtliv. Safety ladder, 2 steps. For safer boating. BUT32 / BUT32AL Räddningsstege, 3 steg för ett säkrare båtliv. Safety ladder, 3 steps. For a safer boating. F2890 Steg/Steps 90 c/c 280 mm F2820 Steg/Steps 20 c/c 280 mm F2840 Steg/Steps 40 c/c 280 mm W Teaksteg att fästa på fotsteget. Step is made of teak wood. 20

21 Stegar akter och brygga Ladders for stern and bridge BUT c/c Nimbus BUT45 BUT45U Greatline 29WA BUT47 c/c 255 c/c 255 c/c BUT25 Badstege med kraftiga handtag. 3 fotvänliga steg. Ladder sturdy grips. 3 steps. 255 BUT45 Badstege med kraftiga handtag. 4 steg. Ladder with sturdy grips. 4 steps. BUT45U Badstege med kraftiga handtag och universalbeslag. 4 fotvänliga steg. Ladder sturdy grips, universal fittings. 4 steps. BUT47 Badstege med kraftiga handtag. 4 fotvänliga steg. Ladder with sturdy grips. 4 steps. 125W Teaksteg till BUT47 som tillbehör. Teaksteps for BUT47 are optional. Nimbus BUT472S c/c c/c 370 Rör /Tube ø 32mm BUT472S Badstege med kraftiga handtag och universalbeslag. 4 fotvänliga steg. Ladder sturdy grips, universal fittings. 4 steps. BUT45 21

22 Stävstegar Segelbåt Ladders for bow Sailing Yacht SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT TILLBEHÖR ACCESSORIES ST 125 ST 130 ST ST 140 Väska för / Bag for: ST95, ST125 & ST L=1500 mm ST 125 Stävstege. Kraftig modell med 4 fotvänliga steg. Uppfällbart nedersteg. Ladder for bowsprit. One step may be folded. ST 130 Stävstege. För båtar med ankare i fören. Kraftig modell med 3 fotvänliga steg. Uppfällbart nedersteg. Ladder for bowsprit. For boats with bow anchor. One step may be folded. ST 135 Stävstege. För segelbåt med indragen pulpit. Kraftig modell med 3 fotvänliga steg. Ladder for bowsprit. For modern sailing yachts. P 1047 (ingår / included) Säkerhetsband för säkring av stege Safety strap for securing the ladder När befintligt fäste saknas finns alltid en bra alternativ lösning. If existing fittings are missing there is always an alternative solution. P1043 P c/c +/ 40 mm c/c +/ 40 mm P1066 Monteringsalternativ / Mounting alternatives: ST95, ST125 & ST130. Sweden Yacht 370 ST125 22

23 Stävstegar Motorbåt Ladders for bow Power boat MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT ST 95, P1066 Nimbus BU80P BU80P4 c/c 265 c/c ST 95 Stävstege. Kraftig modell med 3 fotvänliga steg. Ladder for bowsprit. BU 80P Stävstege för peke med kraftiga handtag. 3 fotvänliga steg. Ladder for bowsprit, sturdy grips. 3 steps. BU 80P4 Stävstege för peke med kraftiga handtag. 4 fotvänliga steg. Ladder for bowsprit, sturdy grips. 4 steps. BU80P MOTOR & SEGELBÅT POWER BOAT & SAILING YACHT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT ST 90 Antares Arronet 6205C PM ST110SN + BU90 Antares ST PM BU c/c 265 c/c ST 90 Stävstege med 3 fotvänliga steg. Ladder for bowsprit. 3 steps. ST 110 SN Stävstege motorbåt, 3 steg. Fällbart nedersteg. Ladder for bow, 3 steps. One step may be folded. ST 112 Relingsstege, 3 steg Uppfällbart nedersteg. Sideladder, 3 steps One step may be folded. Sunfast 35 ST130 23

24 Lättvikts stävstegar, Landgång Lightweight ladders for bow, Gangway SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT Lättviktslandgång stabil, lätt, flexibel montering ST 125 ST 130 Själva gångytan är behandlad med en kraftig antihalkyta för bästa komfort. Landgången fästes enkelt på båten medan andra änden har hjul som lätt följer båtens rörelser mot land. Viks den enkelt ihop på mitten till halva längden och blir bara 15 resp 17 cm tjock. Kan kompletteras med Båtsystems landgångsbeslag. Lightweight Gangway stable, light, flexible mounting The surface is treated with antislip for better comfort. The gangway is easily attached to the boat while the other end has wheels that can easily follow the boats movement towards land. It s simply up to the mid to midlength and are only 15 and 17 cm thick. Can be supplemented with Båtsystems gangway fixings. ST 125AL (aluminium) Stävstege i aluminium. Kraftig modell med 4 fotvänliga steg. Uppfällbart nedersteg. Ladder for bowsprit. Aluminium. One step may be folded. ST 130AL (aluminium) Stävstege i aluminium för båtar med ankare i fören. Kraftig modell med 3 fotvänliga steg. Uppfällbart nedersteg. Ladder for bowsprit. Aluminium. For boats with bow anchor. One step may be folded. P1113 Landgångsbeslag, ledat Gangway fixing, pivoted GW220 L=2200 mm, W= 150 mm. 11 kg GW260 L=2600 mm, W= 170 mm. 12,5 kg Omega 36 GW220 24

25 95 Dävert Segelbåt/Motorbåt Davit Power boat / Sailing Yacht Lätthanterlig dävert för jollen enklare sjösättning med horisontalrörelse En smidig dävert för jollen som vid fällning även verkar i horisontalled för mycket enklare sjösättning. Den är stark och smidig och monteras enkelt på akterspegeln. Handy davit for dinghy Easier launching with horizontal movement A smooth davit for the dinghy as it also works horizontally for easier launching. It is strong and smooth and is easily mounted on the stern. Se filmen: Watch the movie: P1112 Vinklat fästbeslag, 90 Angled fixing,90 P1110 Vinklat fästbeslag, 5, 10 och 15 Angled fixing, 5, 10 and 15 Ny New DVblock Tillbehör till 1 st DV25. Tågvirke, Seldén, Storskotsblock. 4skuret Accessories for 1 pcs DV25. Cordage, Seldén, Mainsheet Block. 4cut. DV42block Tillbehör till 1 st DV25. Tågvirke, Seldén, Storskotsblock. 6skuret Accessories for 1 pcs DV25. Cordage, Seldén, Mainsheet Block. 6cut. DV25 DV25 RA552 Vridbart fäste för solcellspanel på dävert med Ø25 mm rör. Swivel mount for solar panels on the davit with Ø25 mm tubes. 25

26 Dävert Segelbåt/Motorbåt Davit Power boat / Sailing Yacht Max 50kg/dävert Max 50kg/davit 4skuret 4cut x Rör/Tube Ø25 mm Polerat rostfritt AiSi316 stål Polished stainless steel AISI316 DV25 KIT 2 Dävert, DVblock 2 Dawit, DVblock Max 100kg/dävert Max 100kg/davit DV251 KIT 2 Dävert (5, 10 eller 15 ), DVblock 2 Dawit (5, 10 or 15 ), DVblock 1300 DV25 2 st rekommenderas vid lyft av dinge. Används tillsammans med DVblock. 2 is recommended for lifting dinghy. For use with DV blocks. DV251 Dävert med vinklat fäste (5, 10 eller 15 ) Dawit with angled fixing (5, 10 or 15 ) 4skuret 4cut x Rör/Tube Ø32 mm Polerat rostfritt AiSi316 stål Polished stainless steel AISI DV32 KIT 2 Dävert, DVblock 2 Dawit, DVblock DV321 KIT 2 Dävert (5, 10 eller 15 ), DVblock 2 Dawit (5, 10 or 15 ), DVblock DV32 2 st rekommenderas vid lyft av dinge. Används tillsammans med DVblock. 2 is recommended for lifting dinghy. For use with DV blocks. DV321 Dävert med vinklat fäste (5, 10 eller 15 ) Dawit with angled fixing (5, 10 or 15 ) Max 150kg/dävert Max 150kg/davit 6skuret 6cut x Rör/Tube Ø42 mm Polerat rostfritt AiSi316 stål Polished stainless steel AISI316 DV42 KIT 2 Dävert, DVblock 2 Dawit, DVblock DV421 KIT 2 Dävert (5, 10 eller 15 ), DVblock 2 Dawit (5, 10 or 15 ), DVblock DV42 2 st rekommenderas vid lyft av dinge. Används tillsammans med DVblock. 2 is recommended for lifting dinghy. For use with DV blocks. DV421 Dävert med vinklat fäste (5, 10 eller 15 ) Dawit with angled fixing (5, 10 or 15 ) 26

27 BY BÅTSYSTEM Ankarspel Ankarlift Windlass systems Ankarlift för båtar upp till 40 med blylina / for yachts up to 40 with lead rope Komplett fungerande ankarspel / Complete windlass system Detta är vad som krävs / This is what You need: ANKARLIFT Kabelpaket Cable kit Säkring Fuse Ankarhållare Anchor holder Ankarspel Windlass Blylina Lead rope Ankarlift är en helsvensk produkt. Ankarlift is made in Sweden. Montage/ Assembly För kättingspel se PowerILs broschyr Windlass for chain see PowerIL broshure Se filmen: Watch the movie: ON Invändig montering i akterspegel. Internal stern mounting. 240 Invändig montering i skott Internal bulkhead mounting. Invändig montering i durk eller i däck. Internal mounting in the floor or in the deck > 500 > 500 > > För rätt montage till din båt tala med din marinhandlare. / For the right mounting on your boat please contact your marine parts dealer. 27

28 BY BÅTSYSTEM Ankarspel Ankarlift tillbehör Windlass systems Ankarlift accessories Ankarspel / Windlass Tillbehör / Accessories Ankarspel, invändigt montage. 12V, 1000W. Manöverpanel & monteringskit ingår. Windlass, internal mounting. 12V, 1000W. Control panel & mounting kit included. Styrbordsmontage Starbord mounting 1100 Fjärrkontroll, trådlös inkl 1 nyckel. 2 kanaler. Remote control, wireless. 1 key with 2 channels Extra nyckel / Extra key ANKARLIFT 1121 Säkring 70A. / Fuse 70A Manöverpanel (ingår som standard) Vattentät Control panel (incl as standard). Water resistant Ankarspel, invändigt montage. 12V, 1000W. Manöverpanel & monteringskit ingår. Windlass, internal mounting. 12V, 1000W. Control panel & mounting kit included. ON Manövrar. /Manoeuvers. Babordsmontage Port mounting 1157 Ram till 1151 Frame for mm Kabelpaket (röd 8m, svart 6m, 8 kabelskor) Cable kit (red 8m, black 6m, 8 cable lug) Kasta ankar / Dropping the anchor 1418 Aluminiumbricka 225x225 mm. För akterspegelsmontage. Aluminium plate 225x225 mm. For stern mounting Svirvel Swivel. Ankare & lina / Anchor & rope Ny New Runt hörn / round corner Dra upp ankaret / Raising the anchor Sträck ankarlinan med fjärrkontrollen / Stretch the anchor line with the remote control Designade för att passa alla Båtsystems ankarhållare optimalt. Designed to fit all of Båtsystems anchor holders optimal. 1907S S S S Ankare rostfritt / Anchor stainless ca 7,5 kg Ankare galvaniserat / Anchor galvanized ca 10 kg Ankare rostfritt / Anchor stainless ca 10 kg Ankare galvaniserat / Anchor galvanized ca 15 kg Ankare rostfritt / Anchor stainless ca 15 kg Ankare galvaniserat / Anchor galvanized ca 20 kg Ankare rostfritt / Anchor stainless ca 20 kg 1450 Blylina, 14 mm x 50 m. Brottstyrka 2000 kg Lead rope, 14 mm x 50 m. Break strength 2000 kg 1475 Blylina, 14 mm x 75 m. Brottstyrka 2000 kg Lead rope, 14 mm x 75 m. Break strength 2000 kg 28

29 Ankarspel Ankarhållare Windlass systems Anchor holder Ankarhållare / Anchor holders Vi har alltid en ankarhållare som passar till just din båt, för fast eller rörligt montage. Vi hjälper dig med rätt val. With many anchor holders to choose from, Båtsystem are certain we have something to fit your boat. With both fixed and adjustable mounting we can help you make the right choice. 200 c/c Ankarhållare till HP65, MP50. Max 10 kg Anchor holder for HP65, MP50. Max 10 kg 410 c/c K Ankarhållare. Max 15 kg Anchor holder, max 15 kg 1300 Ankarhållare för Bruce. Max 15 kg. Anchor holder. Max 15 kg. 400 ANKARLIFT 80x Ankarhållare. Max 15 kg Anchor holder, max 15 kg Ankarhållare för Bruce. Max 15 kg. Anchor holder. Max 15 kg Ankarhållare för Bruce. Max 15 kg. Infälld Anchor holder. Max 15 kg. Recessed Med vinklat fästbeslag With angled fitting 1405 Ankarhållare, justerbar, låsbult. Max 15 kg Anchor holder, adjustable, locking. Max 15 kg 1410, Ankarhållare, justerbar. Max 20 kg Anchor holder, adjustable. Max 20 kg P1116 Ankarvippa för / Anchor tilt for: (1400K, 1400, 1405, 1410, 14101, 1420, 14201) P1110 Vinklat fästbeslag, 5, 10 och 15 Angled fitting, 5, 10 and 15 P1112 Fästbeslag Fixing Med vinklat fästbeslag With angled fitting , Ankarhållare, justerbar. Max 20 kg. Ankarlås. / Anchor holder, adjustable. Max 20 kg. Anchor locking Ø26,5 Ø P1303 Brytrulle Anchor roller 1412 Brytrulle med lingenomföring, 0180 linvinkel. Anchor roller with rope hole, 0180 rope angle 29

30 Radar/Antennmast Lättmonterad mast Radar/Antenna pole Easily mounted pole for all yachts RADARMAST Radarmastens smarta system ger massor av möjligheter radar, vindsnurra, antennfäste, solpanel, kran och dävert till jollen. Our clever radar pole system is multipurpose. Radar, wind charger, solar panels, crane and davit for the dinghy. RAKIT CUSTOM (eget urval / pick your own equipment) RA302 RA701 RA303 RA120 RA401 RA610 RA550 RA415 RA304 RA302: Toppplatta / Top plate RA301: Toppbeslag / Top fitting RA304: Antennfäste / Antenna fitting Ø38 / Ø48 RA538 / RA548: Fäste för vindgenerator / Fitting for windcharger RA701: Kran / Crane RA401: Pulpitfäste / Pulpit fitting RA415: Stag med svepfästen för pulpit och däck fäste/ Strut with wrap fittings for pulpit and deck mounting oring RA201: Däcksfäste/ Deck mounting. RA610 / RA620: Vinkeljustering till däcksfäste / Angle adjustment for deck mounting RA303: Vinklingsbart toppbeslag / Top mounting for angle to top plate RA101: Skarvhylsa / Joint tube RA550: Solcellsfäste / Solar cell mounting RA402: 90 Pulpitfäste / 90 Pulpit fitting RA202: Fäste för akterspegel / Stern mounting RA100 Radarmast diam 80 mm rör aluminium, per meter / Radar pole diam 80 mm tube aluminium / meter RA120 Radarmast diam 80 mm 2000 mm rör aluminium / Radar pole diam 80 mm 2000 mm tube aluminium RA125 Radarmast diam 80 mm 2500 mm rör aluminium / Radar pole diam 80 mm 2500 mm tube aluminium RA130 Radarmast diam 80 mm 3000 mm rör aluminium / Radar pole diam 80 mm 3000 mm tube aluminium RA101 Skarvhylsa för 80 mm radarmast / Joint tube for 80 mm radar pole RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA202 Fäste för akterspegel 090 / Stern mounting, 0 90 RA301 Toppbeslag inkl fästskruv standard / Top mounting with standard fitting screw RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta / Top mounting for angle to top plate RA304 Antennfäste med 1 NF gänga / Antenna fitting with 1 NF screw thread RA401 Pulpitfäste med rostfri bygel för 25mm rör / Pulpit fitting with stainless steel mounting (Ø25mm) RA pulpitfäste / 90 pulpit fitting RA415 Komplett stag inkl fästen för däck och pulpit (Ø25 mm), L=1500 mm / A complete strut with fittings for deck and pulpit (Ø25 mm), L=1500 mm RA538 Fäste för vindgenerator, Ø38 mm / Fitting for windcharger, Ø38 mm RA548 Fäste för vindgenerator, Ø48 mm / Fitting for windcharger, Ø48 mm RA550 Solcellsfäste, 80 mm beslag, vridbar 360, tippbar 90 / Solar cell mounting, 80 mm fittings, rotating 360 tilting 90 RA610 Vinkeljustering till däcksfäste 0 10 / Angleadjustment for deck mounting 0 10 RA620 Vinkeljustering till däcksfäste 0 20 / Angle adjustment for deck mounting 0 20 RA701 Kran, max 50 kg / Crane, max 50 kg RA801 RA802 RA806 P1004 Ø80 mm Ø25 mm 30 För mer information tala med din marinhandlare. / More info contact Your marine parts dealer.

31 Radar/Antennmast Lättmonterad mast Radar/Antenna pole Easily mounted pole for all yachts RADARMAST RA1KIT RA120 Radarmast diam 80 mm 2000 mm rör aluminium Radar pole diam 80 mm 2000 mm tube aluminium RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA301 Toppbeslag inkl fästskruv standard / Top mounting with standard fitting screw RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete struts with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm RA2KIT RA120 Radarmast diam 80 mm 2000 mm rör alu./ Radar pole diam 80 mm 2000 mm tube aluminium RA202 Fäste för akterspegel 090 Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate RA304 Antennfäste med 1 NF gänga/ Antenna fittings with 1 NF screw thread RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete strut with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm RA3KIT RA120 Radarmast Ø 80 mm 2000 mm rör alu./ Radar pole Ø 80 mm 2000 mm tube alu. RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 RA304 RA415 RA550 RA701 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate 2 st Antennfäste med 1 NF gänga/ 2 Antenna fittings w. 1 NF screw thread 2 st kompletta stag inkl fästen/ 2 complete strut with fittings Solcellsfäste med 80 mm beslag/ Solar cell mounting, 80 mm fittings Kran, max 50 kg/ Crane, max 50 kg Max 2m (without struts) x100 RA4KIT Utan stag / No struts RA130 Radarmast Ø 80 mm 3000 mm rör alu./ Radar pole Ø 80 mm 3000 mm tube aluminium. RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 RA304 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate 2 st Antennfäste med 1 NF gänga/ 2 Antenna fittings w. 1 NF screw thread RA5KIT Workinglight 9556 RA125 Radarmast Ø 80 mm 2500 mm rör alu./ Radar pole Ø 80 mm 2500 mm tube aluminium. RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA538 Fäste för vindgenerator, Ø38 mm / Fitting for windcharger, Ø38 mm RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete strut with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm Arbetsljus, vattentät IP67./ Workinglight, waterproof IP67. 8 LED 936V DC, 11W. För mer information tala med din marinhandlare. / More info contact Your marine parts dealer. 31

32 Rattar, pulpit, pollare och mantågsstöttor Wheel, pulpits, cleats and stanchion WH34SS Rostfri ratt, ø 340 mm, foamklädd Stainless steering wheel, ø340 mm, foam coated. Pulpit / Pulpit WH34SSK Rostfri ratt, ø 340 mm, foamklädd med knopp Stainless steering wheel, ø340 mm, foam coated with knob. WH 32SS Rostfri stålratt, ø 320 mm Stainless steering wheel, ø 320 mm Mantågsstöttor / Stanchions WH 27SS, WH28SS Rostfri stålratt med knopp, ø 275mm Stainless steering wheel with knob, ø 275 mm WH28SS Med foamklädsel / Coated with foam. Ø22 60 PP 3501 Pulpit för peke. Pulpit for bowsprit. PP 620 Pulpit för mantågsfot. Pulpit for stanchion socket. Ø55 M Mantågsfot / Stanchion socket 55 HR , 2945 S S, 2943 S Mantågsstötta / Stanchion: 610 mm, svetsad topp (2945 S) 610 mm, plast topp (2943 S) 610 mm, welded knob (2945 S) 610 mm, plastic knob (2943 S) 2941, 2942 Mantågsfot / Stanchion socket: 90 (2941), 84 (2942) 90 (2941), 84 (2942) Pollare (DNV certifierade) / Cleats (DNV certified) Pollare / Cleats PB 250 Bricka/Plate: 150x38 c/c 82 mm PB 285 Bricka/Plate: 160x40 c/c 100 mm PB 360 Bricka/Plate: 180x50 c/c 120 mm PB 360 Bricka/Plate: 180x50 c/c 120 mm x31 P 145 Bult/Bolt: M8 c/c 50 mm 120x35 P 200 Bult/Bolt: M10 c/c 69 mm 150x38 P 250 Bult/Bolt: M10 c/c 82 mm 160x40 P 285 Bult/Bolt: M12 c/c 100 mm 180x50 P 315 Bult/Bolt: M16 c/c120 mm 180x50 P 360 Bult/Bolt: M16 c/c120 mm 32

33 Bryggtillbehör Jetty equipment BUT L= L Rör /Tube ø 38 mm BUT50 Bad/bryggstege med kraftiga handtag. 6 steg. Ladder with sturdy grips. 6 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. Rör /Tube ø 38 mm BUT60 Bad/bryggstege med kraftiga handtag. 8 steg. Ladder with sturdy grips. 8 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. Rör /Tube ø 38 mm BUT65 Bad/bryggstege med kraftiga handtag. 8 steg. Ladder with sturdy grips. 8 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. RS8 Räddningsstege, aluminium. 8 steg. L=2,4 m Safety ladder, aluminium. 8 steps. L=2,4 m RS10 Räddningsstege, aluminium. 10 steg. L=3 m Safety ladder, aluminium. 10 steps. L=3 m RS12 Räddningsstege, aluminium. 12 steg. L=3,6 m Safety ladder, aluminium. 12 steps. L=3,6 m 33

34 Bryggtillbehör Jetty equipment x790 mm VS1400 Vindduk till BS80900 Wind cloth for BS x790 mm KD1400 Kapellduk till BS80900 (Flera färgval) Cloth for BS80900 (Available in many different colours) Måttbeställs Custommade SSV SSK Solsegel, vindduk Solsegel, kapellduk Sun wind cloth Sun cloth G61400 Glasskiva till BS Glassplate for BS Ø180 Rör /Tube ø76 mm BS80900 Bryggstolpe med fäste för vindskydd. Jetty pole with bracket for windshield. Ø180 Rör /Tube ø76 mm BS Bryggstolpe med fäste för vindskydd. Jetty pole with bracket for windshield. Ø180 Rör /Tube ø76 mm BS Bryggstolpe med fäste för vindskydd. Jetty pole with bracket for windshield. Komplett sortiment se bryggliv.nu / For a complete range see bryggliv.nu 34

35 Bryggtillbehör Jetty equipment Alla våra stolpar är tillverkade i kraftigt rostfritt stål och finns med en rad olika tillbehör tex. belysning eller hållare för tamp. Vindskydd finns i flera färger och kvalitéer eller som glas. All our poles are made of sturdy stainless steel and comes with a variety of accessories such as lighting or holders for tampering. Windbreaks are available in several colors and qualities, or glass. Se filmen / Watch the movie ST36 P1123 Glasbeslag Glasbeslag / Glass fitting HT36 P1124 ST36 / HT36 Tamp, svart / Tamp, hampa Rope, black / Rope, hemp P1123 Tampbeslag Rope fitting P1124 Väggfäste, tamp Wall fitting, rope Öglebult M6, M8 Ø180 Ø180 Teakräcke För G61400 For G61400 BS Light Toppbelysning, LED Top lighting, LED STO 100 Klaffbord, teak Dropleaf table, teak wood Bult/Bolt: M12 BP80200R Pollare. / Bollard. Bult/Bolt: M12 BPL80200R Pollare med 6 st LEDs, 12V, 6x0,15W. Bollard with 6 LEDs, 12V, 6x0,15W x140 Bult/Bolt: M6 BP50095 Pollare. / Bollard. Bult/Bolt: M8 BP60125 Pollare. / Bollard. Bult/Bolt: M8 BP70145 Pollare. / Bollard. Bult/Bolt: M12 BP80200 Pollare. / Bollard. Bult/Bolt: M12 BPL80200 Pollare med 6 st LEDs, 12V, 6x0,15W. Bollard with 6 LEDs, 12V, 6x0,15W. Komplett sortiment se bryggliv.nu / For a complete range see bryggliv.nu 35

36 Grabbräcken Bollards and grabrail Grabbräcken / Grab rails Med fot / with foot Utan fot / without foot Med LED / with LED GR Ø42 mm GRS Ø50 mm GRB GRL Ø42 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bulthål/Bolthole: Ø5 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bult/Bolt: M8 GR350 L=350 mm GRS350 L=350 mm GRB200 L=200 mm GRL350 L=350 mm, 2 LED GR500 L=500 mm GRS500 L=500 mm GRB350 L=350 mm GRL500 L=500 mm, 3 LED GR750 L=750 mm GRS750 L=750 mm GRB500 L=500 mm GRL750 L=750 mm, 4 LED GRB750 L=750 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bulthål/Bolthole: Ø5 mm H= 60 mm Bult/Bolt: M8 GR850 L=850 mm GRS850 L=850 mm GRL850 L=850 mm, 4 LED GR1250 GR1500 L=1250 mm L=1500 mm GRS1250 GRS1500 L=1250 mm L=1500 mm GRL1250 L=1250 mm, 6 LED GRL1500 L=1500 mm, 6 LED 12V, 0,15W / LED. Mycket strömsnål / Low power consumption. Monteringsförslag. / Mounting ideas. GRS Ø50 mm Ny New H= 60 mm Bulthål/Bolthole: Ø5 mm Skinnklätt / Leather covered Svart eller brun / Black or brown GRS350 L=350 mm GRS500 L=500 mm Övrigt sortiment begär offert/ Other assortment ask for quotation 36

37 Beslag för alla konstruktioner Fittings P1001 Pekebeslag, Ø42 mm Ø10 mm P1000 Pekebeslag, Ø32 mm Ø8 mm P1108 Pekebeslag till HP65 Ø6 mm Ø8 mm P1028 Ubeslag, Ø32 mm Ø6 mm P1086 Pekebeslag, Ø32 mm Ø6 mm P1087 Pekebeslag, Ø42 mm P1002 Ubeslag, Ø25 mm P1065 Ubeslag, Ø25 mm P1004 Ubeslag, Ø25 mm P1003 Ubeslag, Ø22 mm P1082 Ubeslag, Ø25 mm P1089 Monteringsplatta för pekebeslag P1015 Bricka, plast för Ø 25 mm rör P1092 Packning till universalbeslag P1014 Universalbeslag Ø70 mm P1013 Nyckelhålsbeslag Ø70 mm P1071 Nyckelhålsbeslag Ø62 mm P1072 Nyckelhålsbeslag, nedsänkt, Ø50 mm P1059 Hookbeslag till BU70P12 P1008 Hookbeslag till stege P1063 Bricka: Ø 17,5 mm Hål: Ø 6mm, plast P1064 Bricka: Ø 21 mm Hål: Ø 10 mm P1012 Passbricka, 5, Ø54 mm. P1119 Passbricka, 5, Ø64 mm för P1014 P1011 Superbricka, Ø55 mm P1048 Plastbricka, Ø27 mm P1049 Plastbricka, Ø34 mm P1084 Plastpackning, Ø34 mm. Dubbelsidig P1019 Ändbeslag, Ø42 mm Plast P1018 Ändbeslag, Ø32 mm Plast P1058 Ändbeslag, Ø25 mm Plast P1017 Justeringsplugg, för fallande stäv. Plast P1016 Ändbeslag, Ø25 mm Plast P1031 Ändbeslag, Ø18,8 mm Plast P1069 Tbeslag, Ø55 mm P1068 Universalbeslag Ø62 mm P1033 P1038 P1097 Klammer, nylon, Ø25 mm P1098 Klammer, nylon, Ø32 mm P1100 Klammer, nylon, Ø38 mm P1033 Svirvlad bygel, Ø25Ø32 mm P1027 Svirvlad bygel, Ø25Ø25 mm P1030 Svirvlad bygel, Ø32Ø32 mm P1046 Klammer, nylon, Ø38 mm P1039 Klammer, nylon, Ø32 mm P1038 Klammer, nylon, Ø25 mm P1073 Klammer, nylon, Ø22 mm 37

38 Beslag för alla konstruktioner Fittings Ø25 mm P1066 Rostfri öppningsbar klammer med öglebult P1080 Ø25 mm P1076 Rostfri öppningsbar klammer, Ø25 mm 150x25 mm P1076 P1074 Universal stag för MPA75. Hål Ø10 mm P1060 Förlängningsrör med hylsa till BUstegar. 290x30 mm P1060 P1091 Universal stag för MPA100. Hål Ø10 mm. 375x29 mm P1105 Plattjärn för teak till peke L= 200 mm P1080 Dubbelt rörfäste. Med distansrör. Passar Ø42 + Ø42, Ø42 + Ø32 och Ø42 + Ø25 mm rör. P1090 Förlängning för MP100, 250 mm. P1041 Öglebult, M8x50 mm P1109 Öglebult, M8x35 mm P1043 Däckbeslag till ST95, ST125, ST130 P1035 Förstagssfäste till peke P1034 Stag Ø25 mm. L=1000 mm. Till GPT100, GPAT100, PT10044, GPT P1026 Stag Ø22 mm. L=650 mm. Till HP65. P1032 Stag Ø22 mm. L=350 mm. Till Plattform & stege. P1021 Stag Ø22 mm. L=250 mm. Till Plattform & stege. P1050 Stag Ø22 mm. L=200 mm. Till Plattform & stege. P1051 Stag Ø22 mm. L=175 mm. Till Plattform & stege. P1052 Stag Ø25 mm. L=350 mm. Med stoppbult P1053 Stag Ø25 mm. L=325 mm. Med stoppbult. P1054 Stag Ø25 mm. L=250 mm. Med stoppbult. Till BUT stegar P1099 Stag Ø25 mm. L=200 mm. Med stoppbult. Till badplattformar P1055 Stag Ø25 mm. L=150 mm. Med stoppbult. Till BUT stegar P1056 Stag Ø25 mm. L=200 mm. För universalbeslag. P1057 Stag Ø28 mm. L=200 mm. För universalbeslag P1009 Förlängning L=50 mm, Ø25 mm P1010 Förlängning L=50 mm, Ø32 mm P1101 Stöd för stötta till ankarhållare mm P1093 Rostfritt rör Ø25 mm pris/m P1094 Rostfritt rör Ø22 mm pris/m P1095 Rostfritt rör Ø32 mm pris/m P1096 Rostfritt rör Ø42 mm pris/m P1085 Förlängning 30, Ø32 mm P1106 Förlängning 45, Ø32 mm P1102 Tstag för MP75 P1103 Låskrok för 1420 B=59 mm P1070 P1306 Rulle till P1301, Ankarulle, Ø150 mm Ø77 mm, hål Ø10,5 mm P1025 Stag, stävstege, Ø16 mm, L=650 mm (till alla ST stegar) P1302 Bult till ankarrulle, M10x110 mm P1104 Övre rulle till P1301 P1107 Centrumaxel till P1300 och 1325 P1115 Centrumaxel till P

39 Beslag för alla konstruktioner Fittings B=60 mm P1301 Ankarrulle, passande till peke Skötselråd P1045 Stag, stävstege (rak stäv) Skruvsats SS01 SS02 SS03 SS04 SS05 SS06 SS07 SS08 M6 P1036 Låsratt för STstegar Produkt P1029 Bygel, Ø25 mm PT10044, GPT10044, GPAT100, GPT100 PS65, PS55 PT , PT PT8035, PT10035, PT , PT HP65 MP75, MPA75 MP55 MP100 Rostfritt stål och ädelträ är de bästa standardmaterialen för marint bruk, men de måste skötas på rätt sätt för att behålla sin finish och slitstyrka. Med Båtsystems båtvårdsprodukter gör du enkelt hela båten fin och skyddar den mot väder, sol och vind under lång tid. Båtsystems Superglans och Teakolja är de två produkter du behöver för att göra båten fin och ditt båtliv enklare. Båtsystem livet ut För att behålla den fina lystern och bevara denna produkt i finaste skick livet ut skall du göra följade saker: Undvik metall mot metall (Båtsystems produkter är designade för att minimera den risken hela metallstycken, plastbrickor) Använd sikaflex i fästen och skruvhål. Polera och tvätta av produkten efter monteringen för att få bort borr och polerrester som kan smitta eller oxidera snabbt. Tvätta och polera produkten regelbundet eller minst 2 ggr om året för att hålla aggressiva reagenser borta från ytorna avgaser, nedfall m m. Bra att tänka på: Polera inte rostfritt ombord med kromputsmedel för bilar det är ett grovrengöringsmedel som repar den rostfria ytan. Tvätta inte träytor och detaljer med högtryckstvätt det reser träfibrerna, gröper ur och gör ytan sträv och kan i värsta fall förstöra detaljer helt. Båtsystems Superglans fungerar även utmärkt för andra hårda metallföremål, t ex mässing och brons. P1006 Klammer, Ø32 mm SG 275 Superglans putsmedel för rostfritt, 275 ml. Super polish for stainless steel, 275 ml. Care P1005 Klammer, Ø25 mm TO 275 Teakolja, 275 ml. Teak oil, 275 ml. P1062 Ändbeslag till stag för stävstege P1022 Stag till plattform, Ø25 mm, L=750 mm, M8. Utvändig gänga. Stainless Steel and Teak are optimum materials for marine use, but like all things they have to be cared for to maintain their finish and durability. Båtsystem s range of maintenance products, are designed to help you keep the finish and protect your boat against the harsh wind, sun and sea, for a long time, with ease and efficiency. Båtsystem Super Glans and Teak Oil are the two products we recommend for excellent allround boat care. Båtsystem for life To preserve the fine finish of our products and keep your boat and equipment in the best condition, we recommend the following: Avoid metal to metal contact. All Båtsystem s products are designed to minimize contact between metals by using plastic washers and covers and also using onepiece metal parts. Use Sikaflex in all screw holes and mounts. Polish and clean all products after assembling and mounting, removing all drill and polishing residues thus minimizing the risk of contamination or corrosion. Regularly wash and clean the products to remove harmful residues, for example those from the exhaust or general environmental pollution. Good to keep in mind when caring for your boat and equipment: Never use a chromepolish, designed for cars, on stainless steel surfaces. The grain is too coarse and will scratch and damage the surface permanently. Never use a pressure washer on wood surfaces or details. This will penetrate the wood and raise the fibers damaging and splintering the surface making it bristly and rough. Båtsystems Super Glans also works very well with other hard metals, such as brass and bronze. Kompletta monteringsanvisningar finns på vår hemsida. / You will find installation manuals on our homepage. 39
