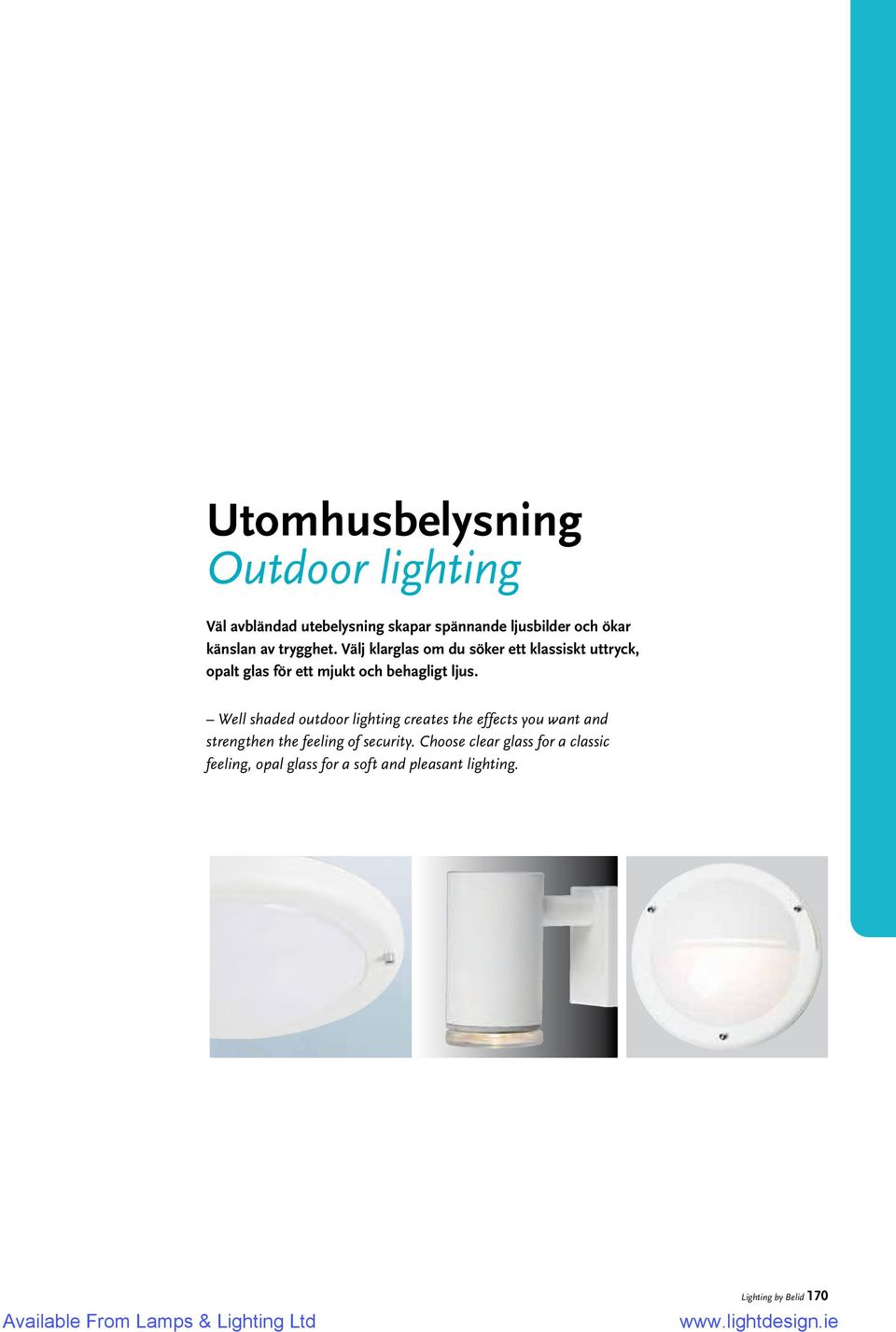

1 Utomhusbelysning Outdoor lighting Väl avbländad utebelysning skapar spännande ljusbilder och ökar känslan av trygghet. Välj klarglas om du söker ett klassiskt uttryck, opalt glas för ett mjukt och behagligt ljus. Well shaded outdoor lighting creates the effects you want and strengthen the feeling of security. Choose clear glass for a classic feeling, opal glass for a soft and pleasant lighting. Lighting by Belid 170

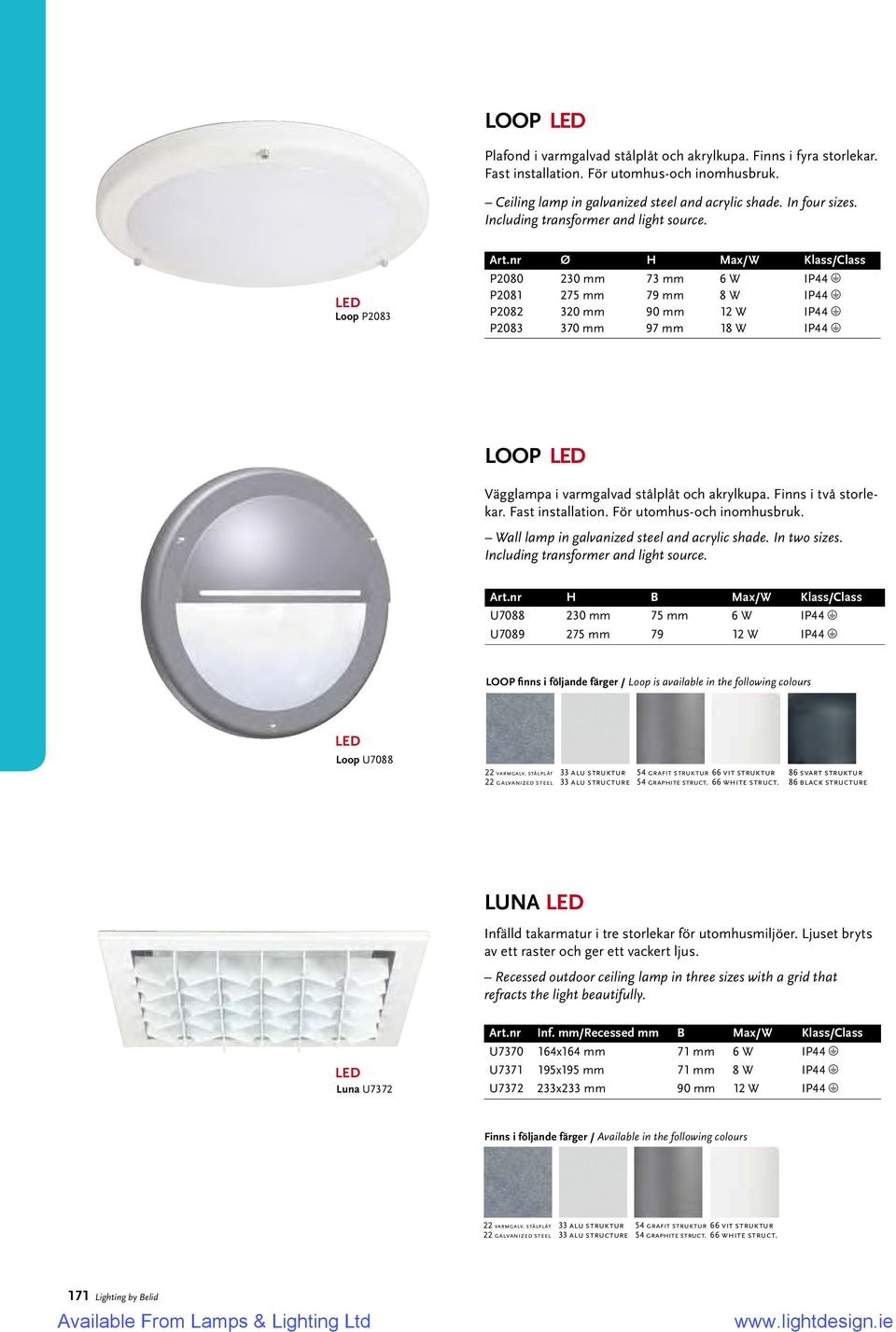

2 LOOP Plafond i varmgalvad stålplåt och akrylkupa. Finns i fyra storlekar. Fast installation. För utomhus-och inomhusbruk. Ceiling lamp in galvanized steel and acrylic shade. In four sizes. Including transformer and light source. Loop P2083 Art.nr Ø H Max/W Klass/Class P mm 73 mm 6 W IP44 P mm 79 mm 8 W IP44 P mm 90 mm 12 W IP44 P mm 97 mm 18 W IP44 LOOP Vägglampa i varmgalvad stålplåt och akrylkupa. Finns i två storlekar. Fast installation. För utomhus-och inomhusbruk. Wall lamp in galvanized steel and acrylic shade. In two sizes. Including transformer and light source. Art.nr H B Max/W Klass/Class U mm 75 mm 6 W IP44 U mm W IP44 LOOP finns i följande färger / Loop is available in the following colours Loop U7088 LUNA Infälld takarmatur i tre storlekar för utomhusmiljöer. Ljuset bryts av ett raster och ger ett vackert ljus. Recessed outdoor ceiling lamp in three sizes with a grid that refracts the light beautifully. Luna U7372 Art.nr Inf. mm/recessed mm B Max/W Klass/Class U x164 mm 71 mm 6 W IP44 U x195 mm 71 mm 8 W IP44 U x233 mm 90 mm 12 W IP44 22 varmgalv. stålplåt 33 alu struktur 54 grafit struktur 66 vit struktur 22 galvanized steel 33 alu structure 54 graphite struct. 66 white struct. 171 Lighting by Belid

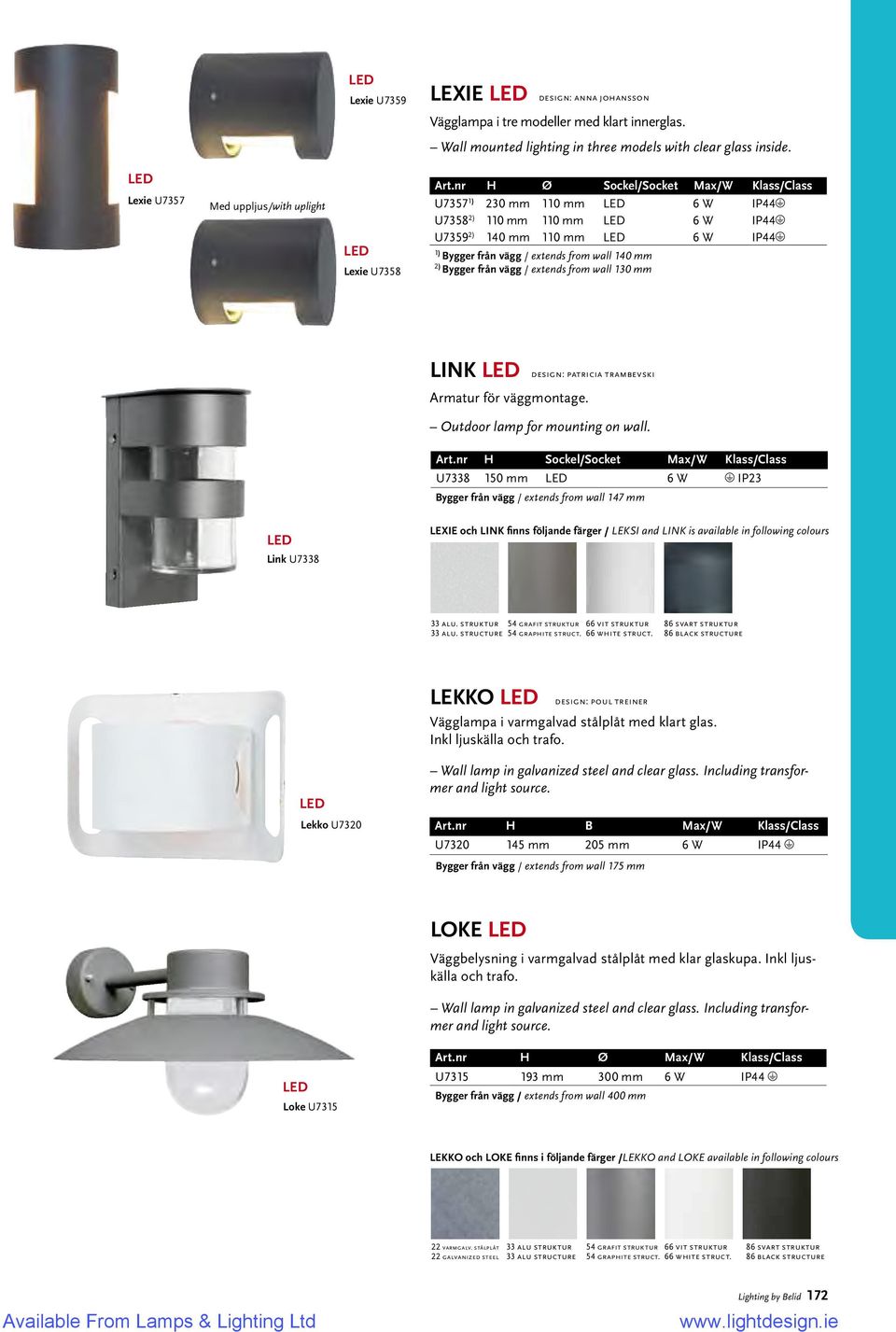

3 Lexie U7359 LEXIE design: anna johansson Vägglampa i tre modeller med klart innerglas. Wall mounted lighting in three models with clear glass inside. Lexie U7357 Med uppljus/with uplight Lexie U7358 Art.nr H Ø Sockel/Socket Max/W Klass/Class U7357 1) 230 mm 110 mm 6 W IP44 U7358 2) 110 mm 110 mm 6 W IP44 U7359 2) 140 mm 110 mm 6 W IP44 1) Bygger från vägg / extends from wall 140 mm 2) Bygger från vägg / extends from wall 130 mm LINK design: patricia trambevski Armatur för väggmontage. Outdoor lamp for mounting on wall. Art.nr H Sockel/Socket Max/W Klass/Class U mm 6 W IP23 Bygger från vägg / extends from wall 147 mm LEXIE och LINK finns följande färger / LEKSI and LINK is available in following colours Link U7338 LEKKO design: poul treiner Vägglampa i varmgalvad stålplåt med klart glas. Inkl ljuskälla och trafo. Lekko U7320 Wall lamp in galvanized steel and clear glass. Including transformer and light source. Art.nr H B Max/W Klass/Class U mm 205 mm 6 W IP44 Bygger från vägg / extends from wall 175 mm LOKE Väggbelysning i varmgalvad stålplåt med klar glaskupa. Inkl ljuskälla och trafo. Wall lamp in galvanized steel and clear glass. Including transformer and light source. Loke U7315 Art.nr H Ø Max/W Klass/Class U mm 300 mm 6 W IP44 Bygger från vägg / extends from wall 400 mm LEKKO och LOKE finns i följande färger /LEKKO and LOKE available in following colours Lighting by Belid 172

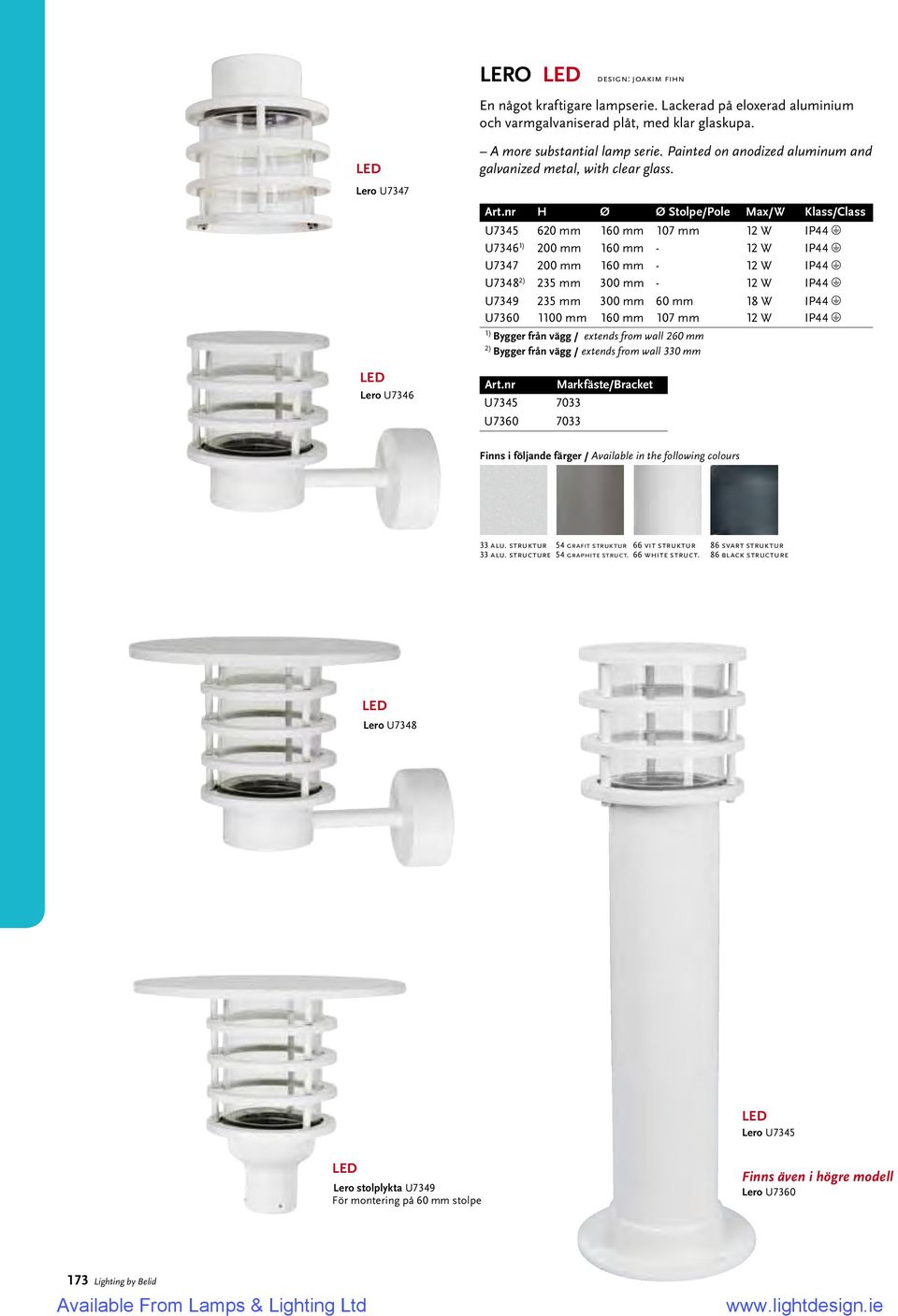

4 LERO design: joakim fihn En något kraftigare lampserie. Lackerad på eloxerad aluminium och varmgalvaniserad plåt, med klar glaskupa. Lero U7347 Lero U7346 A more substantial lamp serie. Painted on anodized aluminum and galvanized metal, with clear glass. Art.nr H Ø Ø Stolpe/Pole Max/W Klass/Class U mm 160 mm 107 mm 12 W IP44 U7346 1) 200 mm 160 mm - 12 W IP44 U mm 160 mm - 12 W IP44 U7348 2) 235 mm 300 mm - 12 W IP44 U mm 300 mm 60 mm 18 W IP44 U mm 160 mm 107 mm 12 W IP44 1) Bygger från vägg / extends from wall 260 mm 2) Bygger från vägg / extends from wall 330 mm Art.nr Markfäste/Bracket U U Lero U7348 Lero U7345 Lero stolplykta U7349 För montering på 60 mm stolpe Finns även i högre modell Lero U Lighting by Belid

5 NORD design: joakim fihn En något kraftigare lampserie. Lackerad på eloxerad aluminium och varmgalvaniserad plåt, med klar glaskupa. Nord U7340 A more substantial lamp serie. Painted on anodized aluminum and galvanized metal, with clear glass. Art.nr H Ø Ø Stolpe/Pole Max/W Klass/Class U7340 1) 338 mm 260 mm - 12 W IP44 U mm 260 mm 107 mm 12 W IP44 U mm 260 mm 60 mm 18 W IP44 U7343 2) 320 mm 430 mm - 12 W IP44 U mm 430 mm 60 mm 18 W IP44 U mm 250 mm 107 mm 12 W IP44 1) Bygger från vägg / extends from wall 305 mm 2) Bygger från vägg / extends from wall 510 mm Art.nr Markfäste/Bracket U U Nord stolplykta U7342 För montering på 60 mm stolpe Nord U7343 Nord stolplykta U7344 För montering på 60 mm stolpe Nord U7341 Finns även i högre modell Nord U7355 Lighting by Belid 174

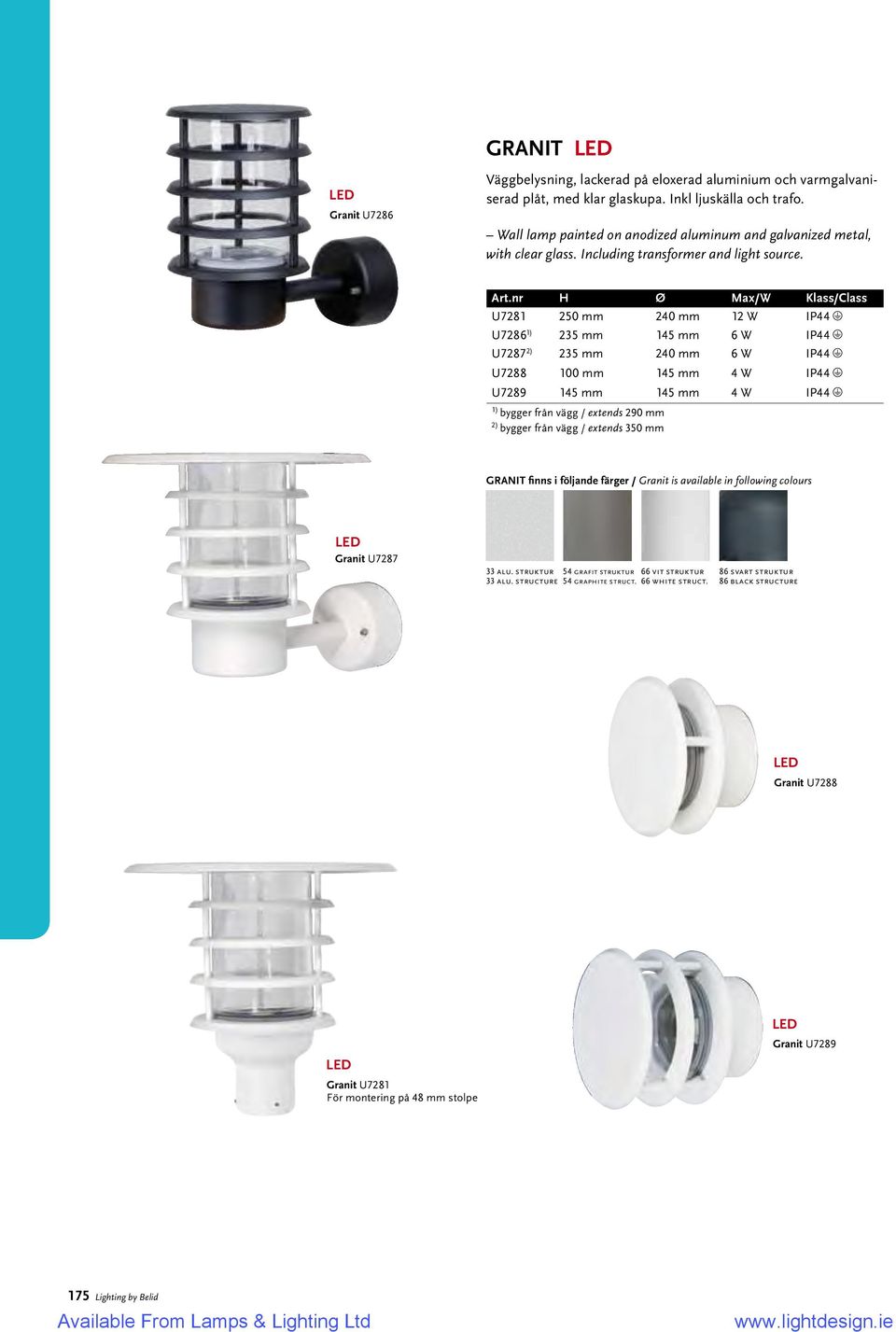

6 GRANIT Granit U7286 Väggbelysning, lackerad på eloxerad aluminium och varmgalvaniserad plåt, med klar glaskupa. Inkl ljuskälla och trafo. Wall lamp painted on anodized aluminum and galvanized metal, with clear glass. Including transformer and light source. Art.nr H Ø Max/W Klass/Class U mm 240 mm 12 W IP44 U7286 1) 235 mm 145 mm 6 W IP44 U7287 2) 235 mm 240 mm 6 W IP44 U mm 145 mm 4 W IP44 U mm 145 mm 4 W IP44 1) bygger från vägg / extends 290 mm 2) bygger från vägg / extends 350 mm GRANIT finns i följande färger / Granit is available in following colours Granit U7287 Granit U7288 Granit U7281 För montering på 48 mm stolpe Granit U Lighting by Belid

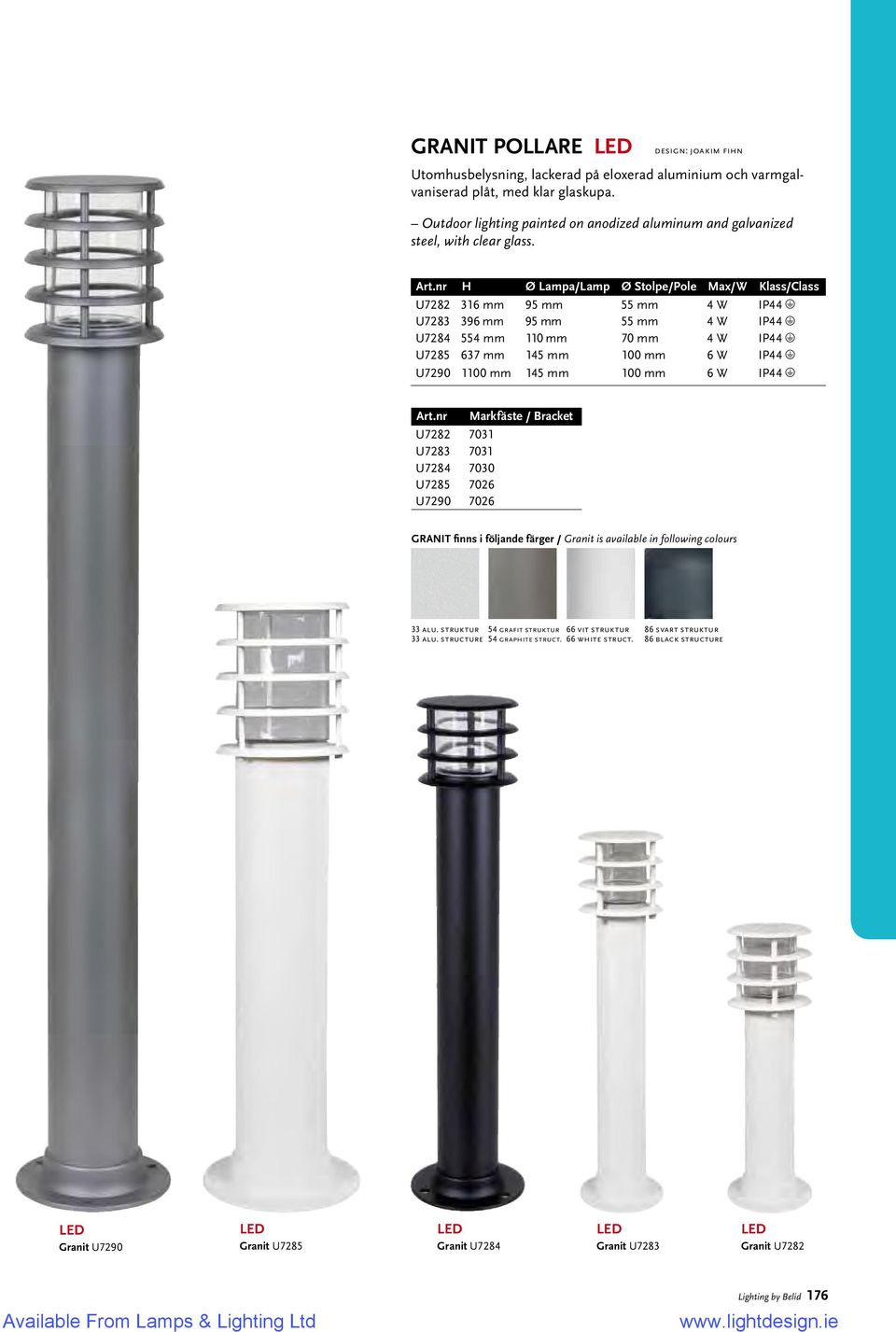

7 GRANIT POLLARE design: joakim fihn Utomhusbelysning, lackerad på eloxerad aluminium och varmgalvaniserad plåt, med klar glaskupa. Outdoor lighting painted on anodized aluminum and galvanized steel, with clear glass. Art.nr H Ø Lampa/Lamp Ø Stolpe/Pole Max/W Klass/Class U mm 95 mm 55 mm 4 W IP44 U mm 95 mm 55 mm 4 W IP44 U mm 110 mm 70 mm 4 W IP44 U mm 145 mm 100 mm 6 W IP44 U mm 145 mm 100 mm 6 W IP44 Art.nr Markfäste / Bracket U U U U U GRANIT finns i följande färger / Granit is available in following colours Granit U7290 Granit U7285 Granit U7284 Granit U7283 Granit U7282 Lighting by Belid 176

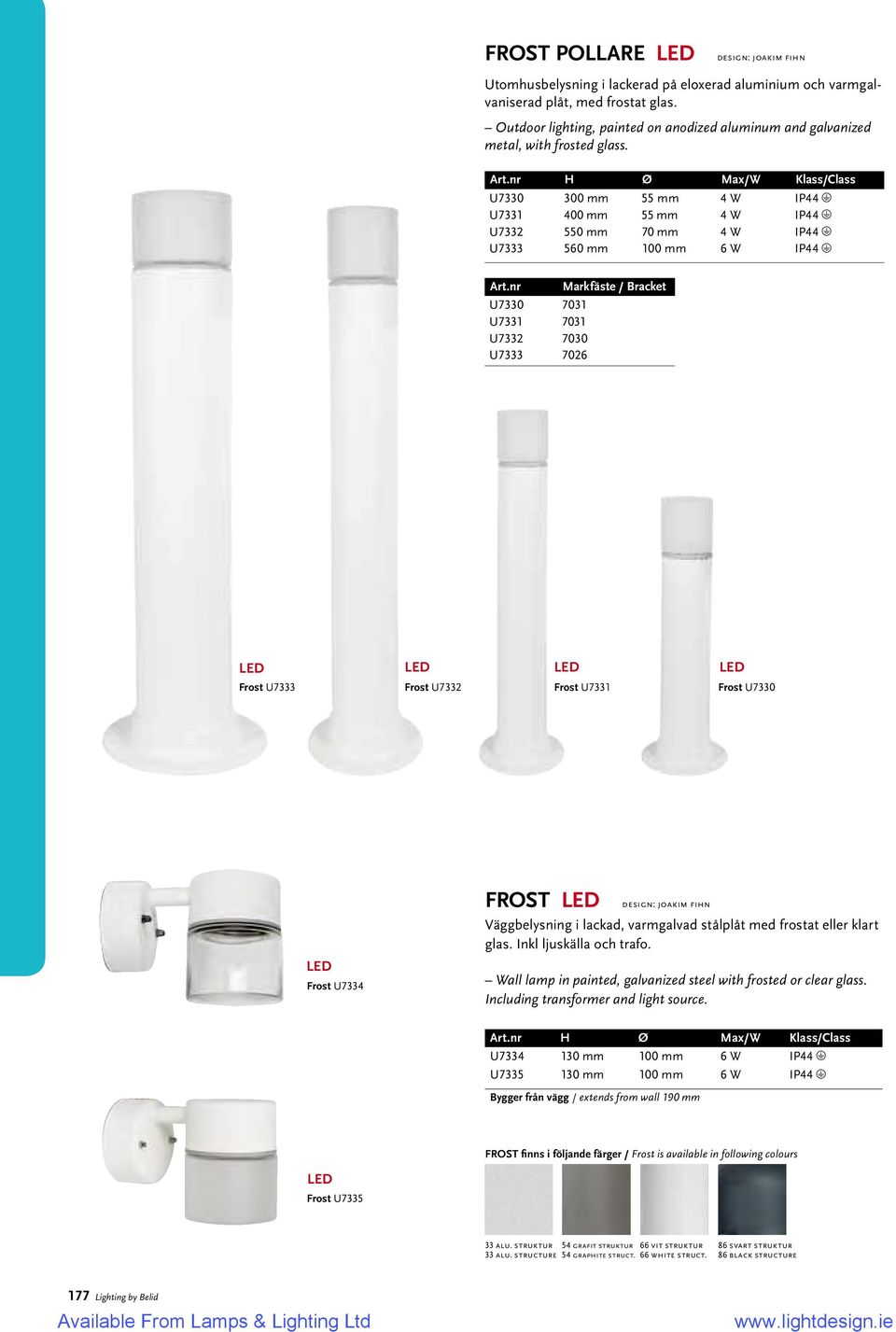

8 FROST POLLARE design: joakim fihn Utomhusbelysning i lackerad på eloxerad aluminium och varmgalvaniserad plåt, med frostat glas. Outdoor lighting, painted on anodized aluminum and galvanized metal, with frosted glass. Art.nr H Ø Max/W Klass/Class U mm 55 mm 4 W IP44 U mm 55 mm 4 W IP44 U mm 70 mm 4 W IP44 U mm 100 mm 6 W IP44 Art.nr Markfäste / Bracket U U U U Frost U7333 Frost U7332 Frost U7331 Frost U7330 Frost U7334 FROST design: joakim fihn Väggbelysning i lackad, varmgalvad stålplåt med frostat eller klart glas. Inkl ljuskälla och trafo. Wall lamp in painted, galvanized steel with frosted or clear glass. Including transformer and light source. Art.nr H Ø Max/W Klass/Class U mm 100 mm 6 W IP44 U mm 100 mm 6 W IP44 Bygger från vägg / extends from wall 190 mm FROST finns i följande färger / Frost is available in following colours Frost U Lighting by Belid

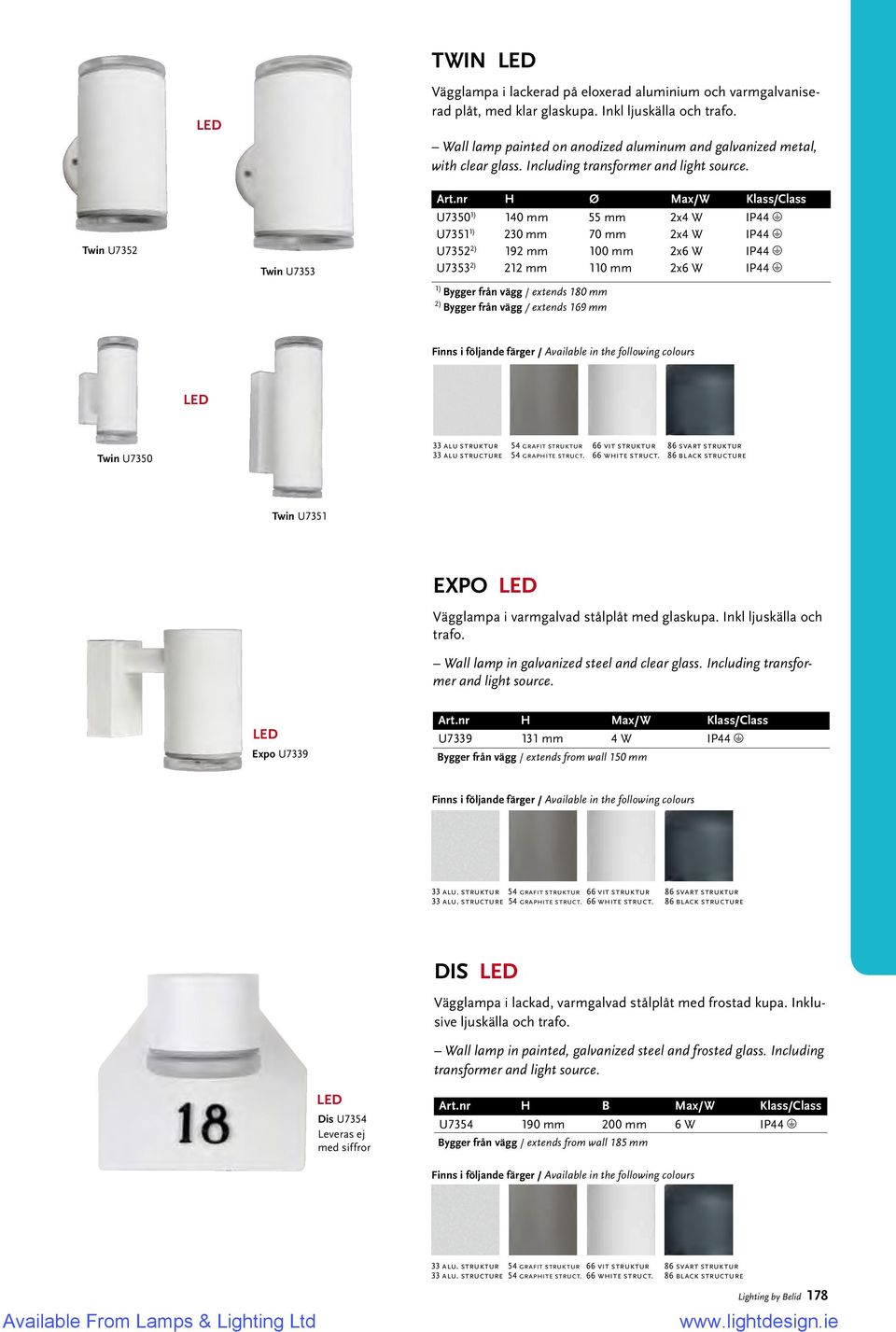

9 TWIN Vägglampa i lackerad på eloxerad aluminium och varmgalvaniserad plåt, med klar glaskupa. Inkl ljuskälla och trafo. Wall lamp painted on anodized aluminum and galvanized metal, with clear glass. Including transformer and light source. Twin U7352 Twin U7353 Art.nr H Ø Max/W Klass/Class U7350 1) 140 mm 55 mm 2x4 W IP44 U7351 1) 230 mm 70 mm 2x4 W IP44 U7352 2) 192 mm 100 mm 2x6 W IP44 U7353 2) 212 mm 110 mm 2x6 W IP44 1) Bygger från vägg / extends 180 mm 2) Bygger från vägg / extends 169 mm Twin U alu struktur 54 grafit struktur 66 vit struktur 86 svart struktur 33 alu structure 54 graphite struct. 66 white struct. 86 black structure Twin U7351 EXPO Vägglampa i varmgalvad stålplåt med glaskupa. Inkl ljuskälla och trafo. Wall lamp in galvanized steel and clear glass. Including transformer and light source. Expo U7339 Art.nr H Max/W Klass/Class U mm 4 W IP44 Bygger från vägg / extends from wall 150 mm DIS Vägglampa i lackad, varmgalvad stålplåt med frostad kupa. Inklusive ljuskälla och trafo. Wall lamp in painted, galvanized steel and frosted glass. Including transformer and light source. Dis U7354 Leveras ej med siffror Art.nr H B Max/W Klass/Class U mm 200 mm 6 W IP44 Bygger från vägg / extends from wall 185 mm Lighting by Belid 178

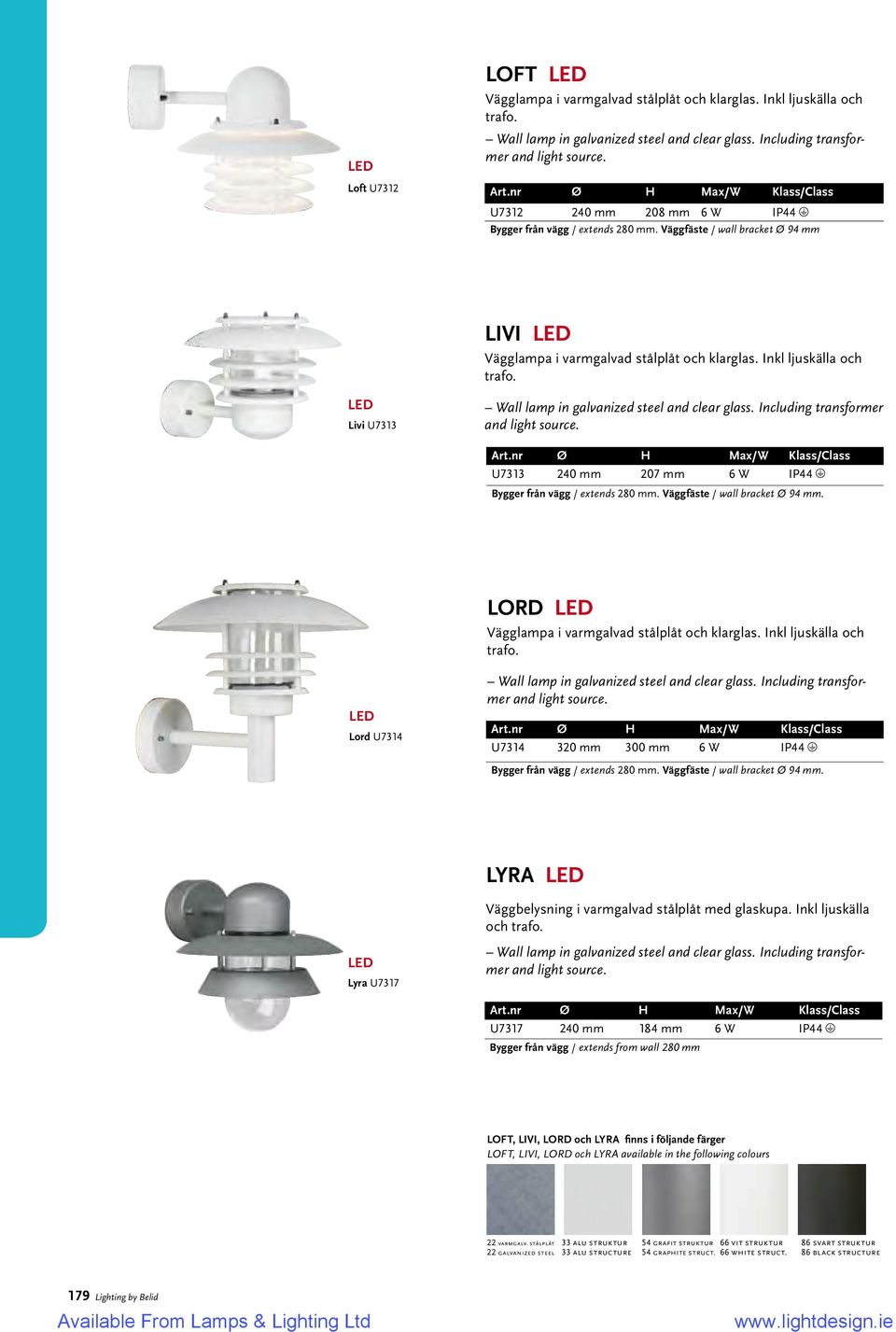

10 Loft U7312 LOFT Vägglampa i varmgalvad stålplåt och klarglas. Inkl ljuskälla och trafo. Wall lamp in galvanized steel and clear glass. Including transformer and light source. Art.nr Ø H Max/W Klass/Class U mm 208 mm 6 W IP44 Bygger från vägg / extends 280 mm. Väggfäste / wall bracket Ø 94 mm LIVI Vägglampa i varmgalvad stålplåt och klarglas. Inkl ljuskälla och trafo. Livi U7313 Wall lamp in galvanized steel and clear glass. Including transformer and light source. Art.nr Ø H Max/W Klass/Class U mm 207 mm 6 W IP44 Bygger från vägg / extends 280 mm. Väggfäste / wall bracket Ø 94 mm. LORD Vägglampa i varmgalvad stålplåt och klarglas. Inkl ljuskälla och trafo. Lord U7314 Wall lamp in galvanized steel and clear glass. Including transformer and light source. Art.nr Ø H Max/W Klass/Class U mm 300 mm 6 W IP44 Bygger från vägg / extends 280 mm. Väggfäste / wall bracket Ø 94 mm. LYRA Lyra U7317 Väggbelysning i varmgalvad stålplåt med glaskupa. Inkl ljuskälla och trafo. Wall lamp in galvanized steel and clear glass. Including transformer and light source. Art.nr Ø H Max/W Klass/Class U mm 184 mm 6 W IP44 Bygger från vägg / extends from wall 280 mm LOFT, LIVI, LORD och LYRA finns i följande färger LOFT, LIVI, LORD och LYRA available in the following colours 179 Lighting by Belid

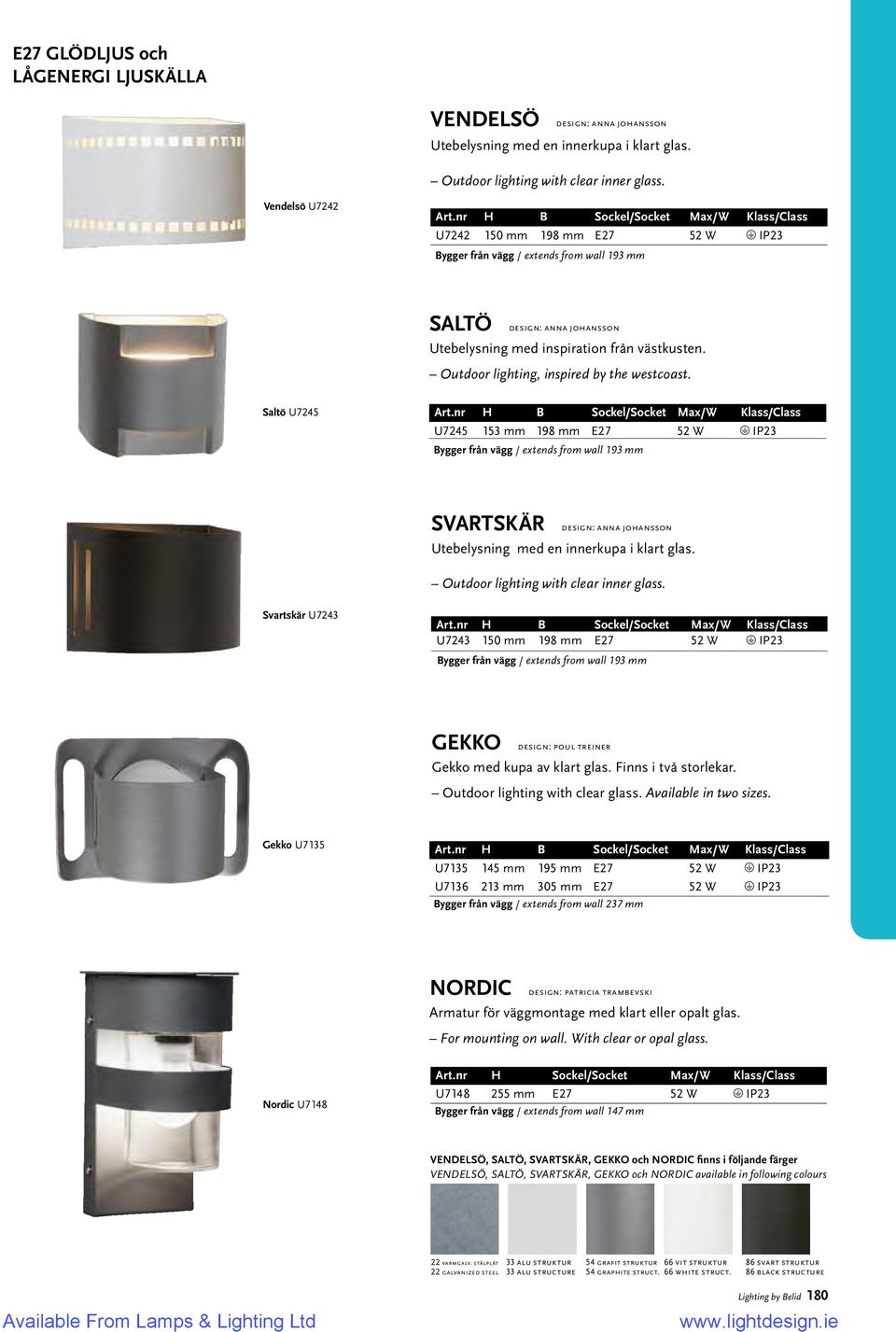

11 E27 GLÖDLJUS och LÅGENERGI LJUSKÄLLA VENDELSÖ design: anna johansson Utebelysning med en innerkupa i klart glas. Outdoor lighting with clear inner glass. Vendelsö U7242 Art.nr H B Sockel/Socket Max/W Klass/Class U mm 198 mm E27 52 W IP23 Bygger från vägg / extends from wall 193 mm SALTÖ design: anna johansson Utebelysning med inspiration från västkusten. Outdoor lighting, inspired by the westcoast. Saltö U7245 Art.nr H B Sockel/Socket Max/W Klass/Class U mm 198 mm E27 52 W IP23 Bygger från vägg / extends from wall 193 mm SVARTSKÄR design: anna johansson Utebelysning med en innerkupa i klart glas. Outdoor lighting with clear inner glass. Svartskär U7243 Art.nr H B Sockel/Socket Max/W Klass/Class U mm 198 mm E27 52 W IP23 Bygger från vägg / extends from wall 193 mm GEKKO design: poul treiner Gekko med kupa av klart glas. Finns i två storlekar. Outdoor lighting with clear glass. Available in two sizes. Gekko U7135 Art.nr H B Sockel/Socket Max/W Klass/Class U mm 195 mm E27 52 W IP23 U mm 305 mm E27 52 W IP23 Bygger från vägg / extends from wall 237 mm NORDIC design: patricia trambevski Armatur för väggmontage med klart eller opalt glas. For mounting on wall. With clear or opal glass. Nordic U7148 Art.nr H Sockel/Socket Max/W Klass/Class U mm E27 52 W IP23 Bygger från vägg / extends from wall 147 mm VENDELSÖ, SALTÖ, SVARTSKÄR, GEKKO och NORDIC finns i följande färger VENDELSÖ, SALTÖ, SVARTSKÄR, GEKKO och NORDIC available in following colours Lighting by Belid 180

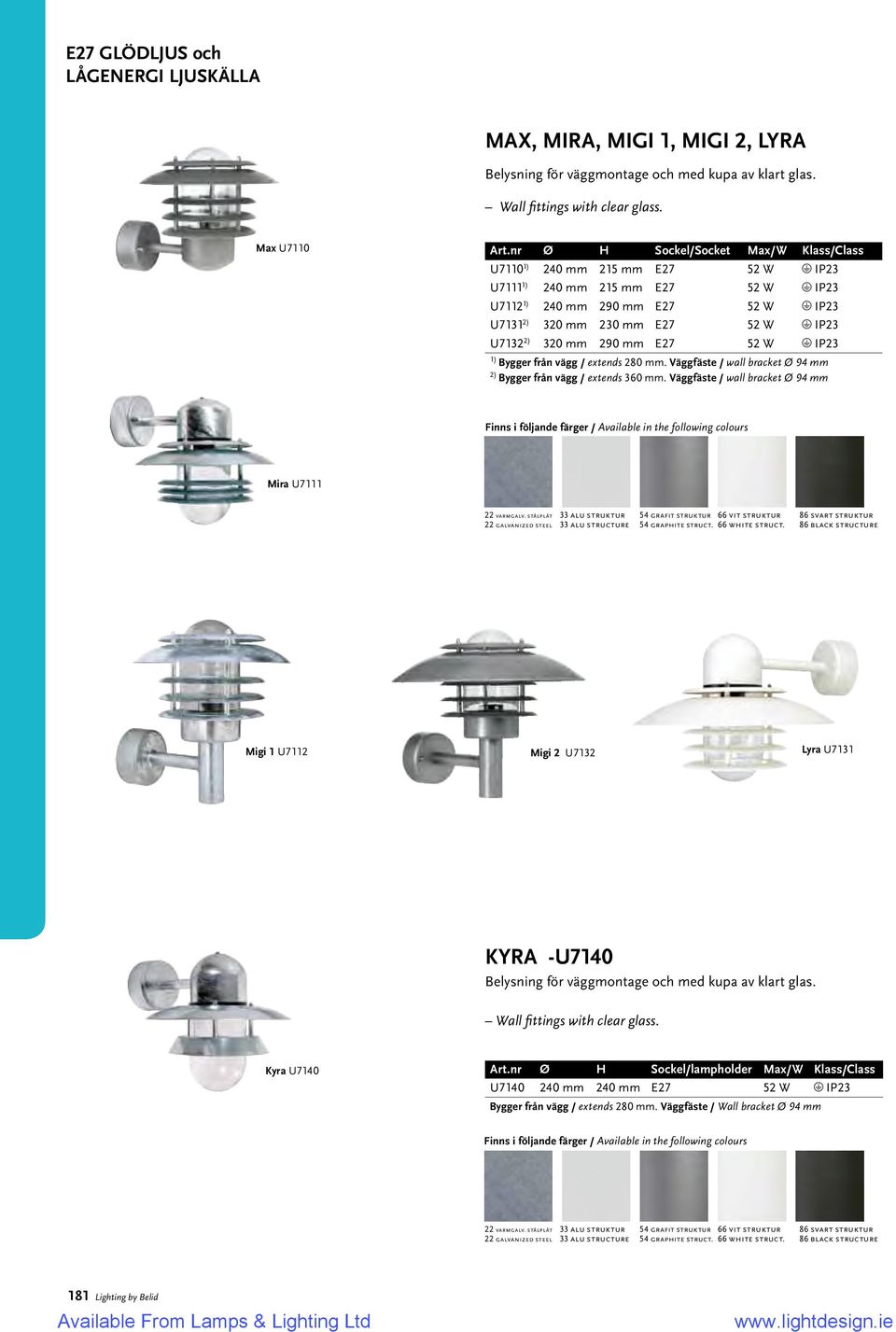

12 E27 GLÖDLJUS och LÅGENERGI LJUSKÄLLA MAX, MIRA, MIGI 1, MIGI 2, LYRA Belysning för väggmontage och med kupa av klart glas. Wall fittings with clear glass. Max U7110 Art.nr Ø H Sockel/Socket Max/W Klass/Class U7110 1) 240 mm 215 mm E27 52 W IP23 U7111 1) 240 mm 215 mm E27 52 W IP23 U7112 1) 240 mm 290 mm E27 52 W IP23 U7131 2) 320 mm 230 mm E27 52 W IP23 U7132 2) 320 mm 290 mm E27 52 W IP23 1) Bygger från vägg / extends 280 mm. Väggfäste / wall bracket Ø 94 mm 2) Bygger från vägg / extends 360 mm. Väggfäste / wall bracket Ø 94 mm Mira U7111 Migi 1 U7112 Migi 2 U7132 Lyra U7131 KYRA -U7140 Belysning för väggmontage och med kupa av klart glas. Wall fittings with clear glass. Kyra U7140 Art.nr Ø H Sockel/lampholder Max/W Klass/Class U mm 240 mm E27 52 W IP23 Bygger från vägg / extends 280 mm. Väggfäste / Wall bracket Ø 94 mm 181 Lighting by Belid

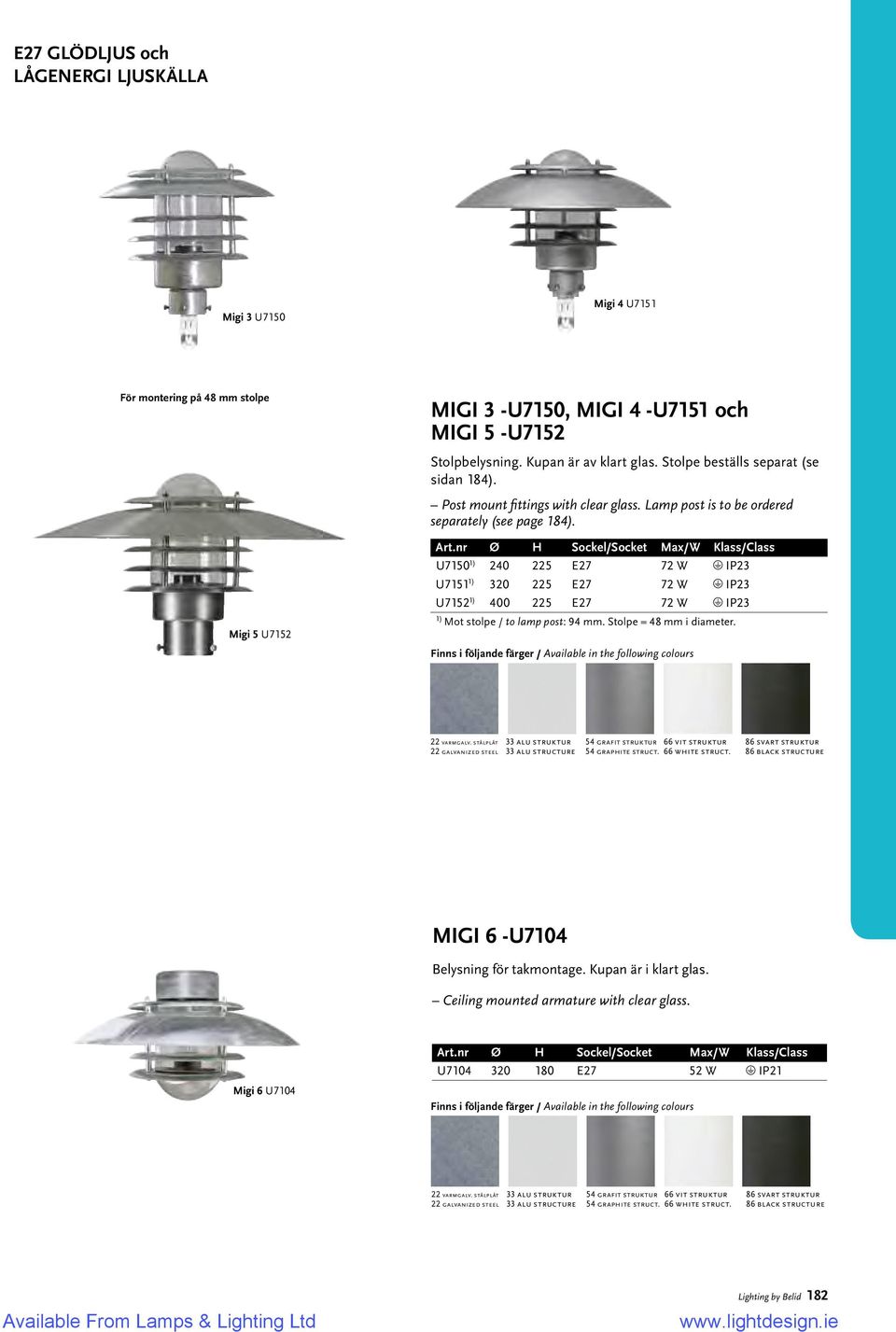

13 E27 GLÖDLJUS och LÅGENERGI LJUSKÄLLA Migi 3 U7150 Migi 4 U7151 För montering på 48 mm stolpe Migi 5 U7152 MIGI 3 -U7150, MIGI 4 -U7151 och MIGI 5 -U7152 Stolpbelysning. Kupan är av klart glas. Stolpe beställs separat (se sidan 184). Post mount fittings with clear glass. Lamp post is to be ordered separately (see page 184). Art.nr Ø H Sockel/Socket Max/W Klass/Class U7150 1) E27 72 W IP23 U7151 1) E27 72 W IP23 U7152 1) E27 72 W IP23 1) Mot stolpe / to lamp post: 94 mm. Stolpe = 48 mm i diameter. MIGI 6 -U7104 Belysning för takmontage. Kupan är i klart glas. Ceiling mounted armature with clear glass. Migi 6 U7104 Art.nr Ø H Sockel/Socket Max/W Klass/Class U E27 52 W IP21 Lighting by Belid 182

14 Tillbehör / Accessories Glas till utomhusbelysning /Spare glass Frostat och klar /Frosted and clear Art.nr Ø Gänga/Thread H * Glas/Glass mm 13 mm Klart/Clear mm 70 mm Klart/Clear mm 70 mm Frostat/Frosted mm 13 mm Klart/Clear mm 70 mm Klart/Clear mm 70 mm Frostat/Frosted mm 14 mm Klart/Clear mm 21 mm Frostat/Frosted mm 70 mm Klart/Clear mm 70 mm Frostat/Frosted mm 115 mm Klart/Clear mm 115 mm Frostat/Frosted mm 140 mm Klart/Clear mm 170 mm Klart/Clear mm 170 mm Frostat/Frosted Ø 42 mm gänga/thread Ø 57 mm gänga/thread Ø 85 mm gänga/thread mm 15 mm Klart/Clear mm 125 mm Klart/Clear mm 143 mm Klart/Clear mm 190 mm Klart/Clear Kupat glas/cupped glass mm 138 mm Frostat/Frosted mm 138 mm Klart/Clear Ø 95 mm gänga/thread Ø 85 mm gänga/thread * Höjdmått exklusive gänga / Height measurement excluding thread 183 Lighting by Belid

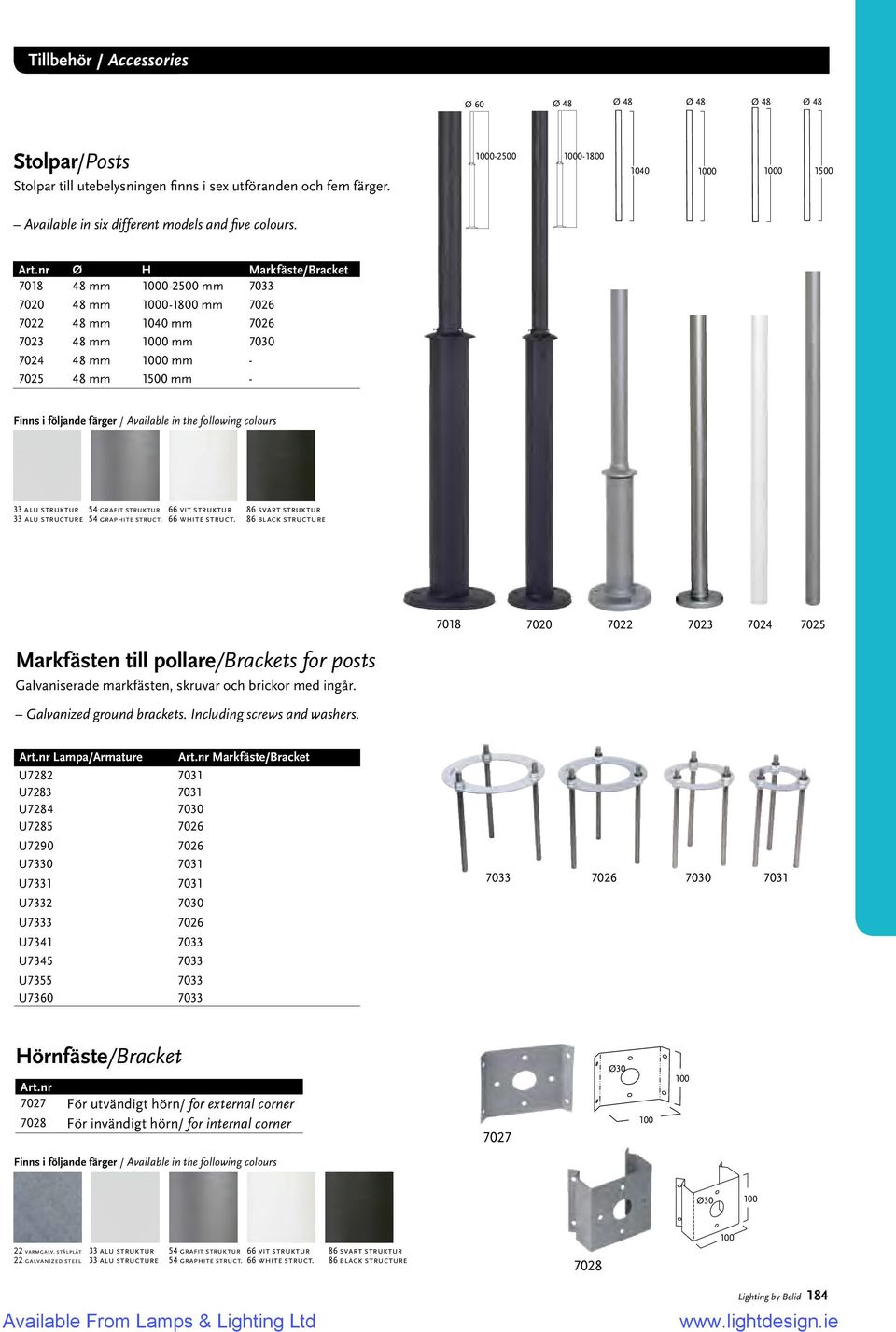

15 Tillbehör / Accessories Ø 60 Ø 48 Ø 48 Ø 48 Ø 48 Ø 48 Stolpar/Posts Stolpar till utebelysningen finns i sex utföranden och fem färger Available in six different models and five colours. Art.nr Ø H Markfäste/Bracket mm mm mm mm mm 1040 mm mm 1000 mm mm 1000 mm mm 1500 mm - 33 alu struktur 54 grafit struktur 66 vit struktur 86 svart struktur 33 alu structure 54 graphite struct. 66 white struct. 86 black structure Markfästen till pollare/brackets for posts Galvaniserade markfästen, skruvar och brickor med ingår. Galvanized ground brackets. Including screws and washers. Art.nr Lampa/Armature Art.nr Markfäste/Bracket U U U U U U U U U U U U U Hörnfäste/Bracket Art.nr 7027 För utvändigt hörn/ for external corner 7028 För invändigt hörn/ for internal corner 7027 Ø30 V Ø Lighting by Belid 184
