SPOTLIGHTS OCH SKENSYSTEM Skräddarsytt, enkelt och flexibelt

Transkript

1 SPOTLIGHTS OCH SKENSYSTEM Skräddarsytt, enkelt och flexibelt

2

3 LJUSET FRÅN VARBERG Upplev produkter från traditionella hantverk med skandinavisk kvalité och funktionalitet. Vi är stolta över vårt Nordiska arv och hur vi med kunskap och erfarenhet från 1969 tillverkar Svensk klassisk belysning av tidlös design. 3

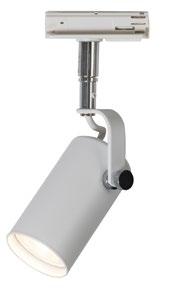

4 SKENSYSTEM Skräddarsytt, enkelt, flexibelt Med våra skensystem har du möjlighet att skräddarsy din belysning efter behov och tycke. Genom ett par enkla steg får du ett färdigt belysningssystem. Välj bland flera utvalda LED spotlights, med mjuka eller mer distinkta uttryck i olika färger för en unik touch. Slutligen väljer du någon av våra skensystem och hur du vill bygga ut. DEX S6019 RADIELL S6111 REGENT S6222 TYSON S6306 LED SPOTLIGHTS - 1-FAS SKENA Art.nr S6019- S6111- S6222- S6306- Produkt DEX RADIELL REGENT TYSON Färg 11,36,155,199 68,86 11,36 11,36 Ø mm 60 mm 53 mm 54 mm 55 mm Höjd 187 mm 146 mm 200 mm 183 mm Dimbar Ja Ja Ja Ja Teknik LED LED LED LED Sockel GU10 GU10 GU10 GU10 Inkl. ljuskälla Ja, A+ Ja, A+ Ja, A+ Ja, A+ Lumen 315 lm 315 lm 315 lm 315 lm Max watt 10W 5,5W 8W 10W Klass Energiklass A++-A A++-A A++-A A++-A Montage 1-fas skena 1-fas skena 1-fas skena 1-fas skena se sid 17 se sid 17 se sid 17 se sid 17 Rek. ljuskälla GU10/DIM/315/35 GU10/DIM/315/35 GU10/DIM/315/35 GU10/DIM/315/35 11 Aluminium 36 Mattvit 68 Vitstrk 86 Svartstrk 155 Oxidgrå 199 Silveroxid 4

5 5

6 6

7 SKENPAKET Komplett och funktionellt DEX design: joakim fihn LED SPOTLIGHTS - SKENPAKET 1-FAS Välj någon av våra 1-fas skenpaket. Det ingår en 1 m skena och tre spotlights. Inkluderas med 3 stycken LED-ljuskällor, energiklass A+. 11 Aluminium 36 Mattvit 155 Oxidgrå Art.nr S6021- Färg 11, 36, 155 Ø mm 60 mm Höjd 188 mm Längd 1000 mm Dimbar Ja Teknik LED Sockel GU10 Inkl. ljuskälla Ja, A+ Max watt 3x6W Lumen 3x315 lm Kelvin 2700 Klass Energiklass A++-A Montage 1-fas skena ingår (Max 500W) Rek. ljuskällan GU10/315lm/35 RADIELL design: joakim fihn 68 Vitstrk 86 Svartstrk Art.nr S6118- Färg 11, 36, 155 Ø mm 53 mm Höjd 146 mm Längd 1000 mm Dimbar Ja Teknik LED Sockel GU10 Inkl. ljuskälla Ja, A+ Max watt 3x5,5W Max watt (skena) 500W Lumen 3x315 Lm Kelvin 2700 Klass Energiklass A++-A Montage 1-fas skena ingår Rek. ljuskällan GU10/DIM/315lm/35 7

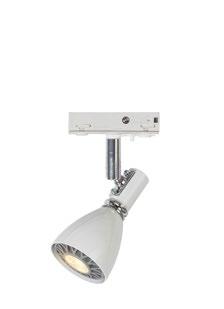

8 Välj din favorit Skräddarsytt, enkelt, flexibelt DEX S6020 RADIELL S6112 TYSON S6317 CATO S6712 D-33 MINI S6849 ZEPPELIN S6851 SPOTLIGHTS - 12V LED SKENA Art.nr S6020- S6112- S6317- S6712- S6849- S6851- Produkt DEX RADIELL TYSON CATO D-33 MINI ZEPPELIN Färg 11,36,155 68,86 11,36 11,36 11,36 01 Ø mm 60 mm 55 mm 60 mm 40 mm 35 mm 55 mm Höjd 178 mm 130 mm 172 mm 150 mm 115 mm 140 mm Dimbar Trafo 8838 Trafo 8838 Trafo 8838 Trafo 8838 Trafo 8838 Trafo 8838 se sid 19 se sid 19 se sid 19 se sid 19 se sid 19 se sid 19 Teknik LED LED LED LED LED LED Sockel GU5,3 GU5,3 GU5,3 GU4 GU4 GU5,3 Inkl. ljuskälla Ja, A+ Ja, A+ Ja, A+ Ja, A+ Ja, A+ Ja, A+ Special ljuskälla Ø29 mm - - Lumen 270 lm 270 lm 270 lm 230 lm 230 lm 270 lm Watt 5W 5W 5W 4W 4W 5W Klass Energiklass A+ A+ A+ A+ A+ A+ Montage 12V skena 12V skena 12V skena 12V skena 12V skena 12V skena sid 18 sid 18 sid 18 sid 18 sid 18 sid 18 Rek. ljuskällan GU5,3/MR16/ GU5,3/MR16/ G4/MR16/ GU4/MR11/ GU4/DIM/ GU5,3/MR16 250lm/40 250lm/40 250lm/40 DIM/200lm/30 200lm/30 DIM/250lm/40 01 Blankvit 11 Aluminium 36 Mattvit 68 Vitstrk 86 Svartstrk 155 Oxidgrå 8

9 9

10 10

11 SKENPAKET Komplett och funktionellt CATO design: joakim fihn CATO S6735 CATO S6733 LED SPOTLIGHTS - SKENPAKET 12V Paketlösning med dimbara spotlights, anpassade för 12V LED och takskena. Finns i två olika längder med tre eller fem spotlights. Levereras inklusive ljuskällor, energiklass A+. Art.nr S6733- S6735- Färg Ø mm 40 mm 40 mm Höjd 155 mm 155 mm Längd 1170 mm 1775 mm Dimbar Ja Ja Teknik LED LED Sockel GU4 GU4 Inkl. ljuskälla Ja, A+ Ja, A+ Watt 3x4W 5x4W Lm 3x230 5x230 Kelvin Klass Energiklass A++-A A++-A Montage 12V skena 12V skena ingår ingår Rek. ljuskällan GU4/MR11/ GU4/MR11/ DIM/200lm/30 DIM/200lm/30 36 Mattvit 11

12 SKENPAKET Komplett och funktionellt D-33 S6895 D-33 S6893 LED SPOTLIGHTS - SKENPAKET 12V Paketlösning med dimbara spotlights, anpassade för 12V LED och takskena. Finns i två olika längder med tre eller fem spotlights. Levereras inklusive ljuskällor, energiklass A+. D-33 MINI Art.nr S6893- S6895- Färg Ø mm 35 mm 35 mm Höjd 122 mm 122 mm Längd 1169 mm 1766 mm Dimbar Ja Ja Teknik LED LED Sockel GU4 GU4 Inkl. ljuskälla Ja, A+ Ja, A+ Watt 3x4W 5x4W Lumen 3x230 lm 5x230 lm Kelvin Klass Energiklass A++-A A++-A Montage 12V skena 12V skena ingår ingår Rek. ljuskällan GU4/DIM/ GU4/DIM/ 200lm/30 200lm/30 36 Mattvit 12

13 ZEPPELIN S6858 ZEPPELIN S6857 ZEPPELIN LED SPOTLIGHTS - SKENPAKET 12V Paketlösning med dimbara spotlights, anpassade för 12V LED och takskena. Finns i två olika längder med tre eller fem spotlights. Levereras inklusive ljuskällor, energiklass A+. Art.nr S6857- S6858- Färg Ø mm 55 mm 55 mm Höjd 145 mm 145 mm Längd 1169 mm 1766 mm Dimbar Ja Ja Teknik LED LED Sockel MR16 MR16 Inkl. ljuskälla Ja, A+ Ja, A+ Watt 3x5W 5x5W Max watt(trafo) 25W 25W Lumen 3x270 lm 5x270 lm Klass Energiklass A++-A A++-A Montage 12V skena 12V skena ingår ingår Rek. ljuskällan GU5,3/MR16/ GU5,3/MR16/ DIM/200lm/40 DIM/200lm/40 01 Blankvit 13

14 SKENSYSTEM Spotlights till kontoret SPOTLIGHTS - 3-FAS SKENA Välj bland passande spotlight för er 3-fasskena. Spotlights för montering på rekommenderad 3-fas skena av fabrikaten under aktuell variant. Exklusive ljuskälla. S6221 RIKTA TYSON S6826 Art.nr S6221- S6826- Ljusdistrib. Spotlight Spotlight Ø mm 55 mm 55 mm Höjd 205 mm 210 mm Sockel GU10 GU10 Teknik LED LED Max watt 8W 10W Klass Energiklass A++-A A++-A Montage 3-fas skena 3-fas skena Adapter/ Erco, Eutrac, iguzzini, Erco, Eutrac, iguzzini, Hoffmeister, Rek. skena Nokia, Staff Hoffmeister, Nokia, Staff Rek. ljuskälla GU10/DIM/315lm/35 GU10/DIM/315lm/35 36 Mattvit 14

15 HALOGEN - Spotlight och skenpaket SPOTLIGHTS - HALOGEN 12V SKENA Välj bland flera trevliga för 12V Halogen. För montage på takskena. Inklusive ljuskälla med energiklass C. CATO S Blankvit 11 Aluminium MINELLI S Mattvit Art.nr S6012- S6360- Färg* 11,36 01 Ø mm 40 mm 75 mm Höjd 145 mm 150 mm Dimbar Ja, med trafo Ja, med trafo Sockel GU4 G4 Inkl. ljuskälla Ja Ja Lumen 210 lm 210 lm Watt 20W 35W Klass Energiklass C C Montage 12V skena 12V skena sid 18 sid 18 Rek. ljuskälla GU4/MR11/DIM/ GU4/DIM/250lm 200lm/30 CATO S6835 CATO S Mattvit CATO SKENPAKET - HALOGEN 12V Paketlösning med spotlights anpassade för 12V Halogen, transformator och takskena. Finns i två längder med tre eller fem spotlights. Levereras inklusive ljuskällor, energiklass C. Art.nr S6833- S6835- Färg Ljusdistrib. 3 st spotlight 5 st spotlight Skenpaket Skenpaket Ø mm 40 mm 40 mm Längd 1170 mm 1775 mm Höjd 150 mm 150 mm Sockel GU4 GU4 Inkl. ljuskälla Ja, C Ja,C Lumen 3x220 lm 5x220 lm Max watt 3x20W 5x20W Klass Energiklass A++-E A++-E Montage 12V skena 12V skena ingår ingår Rek. ljuskälla GU4/MR11/DIM/ GU4/MR11/DIM/ 200lm/30 200lm/30 15

16 SKENSYSTEM - Enkelt och energieffektivt SKENSYSTEM 1-FAS ANPASSA - Välj ditt utförande på skenans montage och ge ditt rum en skräddarsydd belysning. 16

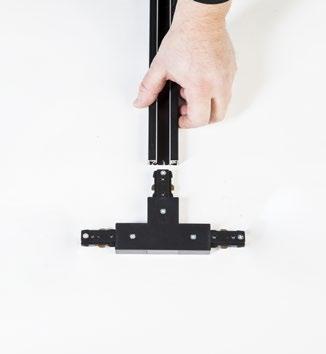

17 STEG-FÖR-STEG SÄKER ANSLUTNING - Kontakta behörig elektriker för att koppla in skensytem. SKENSYSTEM 1-FAS Skensystem Funktion Färg Artikel nr. Pendel adapter Dragavlastare och adapter Svart Pendel adapter Dragavlastare och adapter Vit Skena 1 m 1 m skena med matningsdel Svart Skena 1 m 1 m skena med matningsdel Vit Skena 1 m 1 m skena för påbyggnad Svart Skena 1 m 1 m skena för påbyggnad Vit Skena 2 m 2 m skena med matningsdel Svart Skena 2 m 2 m skena med matningsdel Vit Skena 2 m 2 m skena för påbyggnad Svart Skena 2 m 2 m skena för påbyggnad Vit Skarvstycke rak Skarvstycke, se nr 1 Svart Skarvstycke rak Skarvstycke, se nr 1 Vit Skarvstycke-L Skarvstycke L, se nr 2 Svart Skarvstycke-L Skarvstycke L, se nr 2 Vit Skarvstycke-T Skarvstycke T, se nr 3 Svart Skarvstycke-T Skarvstycke T, se nr 3 Vit Mittkoppling Koppling - mittdel Svart Mittkoppling Koppling - mittdel Vit

18 STEG-FÖR-STEG SKENSYSTEM 12V Montera transformatorn på skenans ena ände, ta loss täcklisten från skenan och skruva upp skenpaketet mot taket med skruv. Placera utvalda spotlights i skenans spår och lås fast i önskad position genom att vrida spårskruven. Täcklisten används sen för att täcka skenans spår mellan spotlightsen. Kontakta behörig elektriker för att koppla in transformatorn. 18

19 12V SKENSYSTEM - Välj ditt utförande Välj hur din takskena med spotlights ska utformas, i steg trafo efter LED/Halogen, vilken längd på skena och sedan passande kopplingar. Det är enkelt och blir en skräddarsydd belysning! 1. TRANSFORMATOR 8838 LED transformatorer Dimbar LED-driver 1,2-25W, till takskena. Maxlängd 10 m. Art.nr L Produkt mm Vit - LED driver mm Grå - LED driver 8837 HALOGEN transformatorer Dimbar transformator till takskena, 0-105W. Art.nr L Produkt mm Vit - driver mm Grå - driver 2. SKENOR Produkt Funktion VIT ALU Skena Max 300W, Längd 600 mm Skena Max 300W, Längd 1000 mm Skena Max 300W, Längd 1500 mm Skena Max 300W, Längd 2000 mm KOPPLINGAR OCH TILLBEHÖR Produkt Funktion VIT GRÅ Skarvkoppling Synlig rak skarvkoppling för el Skarvkoppling Synlig vinkelkoppling 90 för el Skarvkoppling Dold rak skarvkoppling utan el Skarvkoppling Dold rak skarvkoppling för el Anslutningsstycke Anslutningsstycke för extern transformator Skarvstycke Flexibelt skarvstycke - för el Pendelset Monteringsset för nedpendlad armatur Vägg/tak Monteringsset för tak- och vägg för distans Adapter Adapter inklusive avlastare, för upphäng av 12-voltspendel. Maxbelastning 3kg T-koppling T-koppling för el Monteringsset för nedpendlad armatur 8827 Montering i tak, med distans. Montering på vägg 19
