CONVEX UTOMHUSARMATURER/ OUTDOOR FIXTURES

Transkript

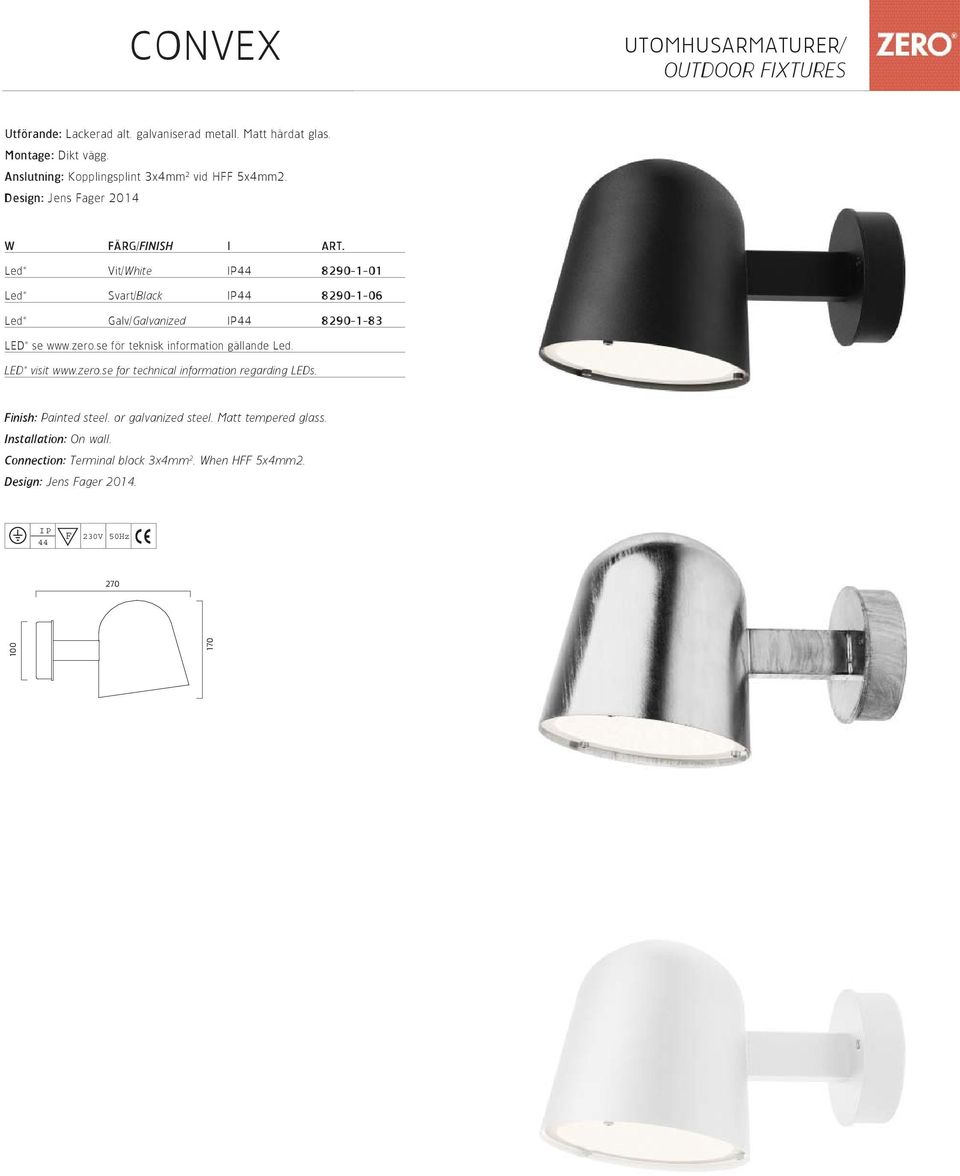

1 CONVEX UTOMHUSARMATURER/ Utförande: Lackerad alt. galvaniserad metall. Matt härdat glas. Montage: Dikt vägg. Anslutning: Kopplingsplint 3x4mm 2 vid HFF 5x4mm2. Design: Jens Fager 2014 W FÄRG/FINISH I ART. Led* Vit/White Led* Svart/Black Led* Galv/Galvanized LED* se för teknisk information gällande Led. LED* visit for technical information regarding LEDs. Finish: Painted steel. or galvanized steel. Matt tempered glass. Installation: On wall. Connection: Terminal block 3x4mm 2. When HFF 5x4mm2. Design: Jens Fager F 230V 50Hz

2 UTOMHUSARMATURER/ A.01 En lackerad svept plåt där formen avsmalnas utåt ger en dynamisk men enkel design, som är verkningsfull utan att vara alltför iögonfallande. Utförande: Vit- alt. grålackerad förzinkad metall. Under- och ovansida täcks av matt akryl. Montage: På vägg. Anslutning: Kopplingsplint 3x4mm 2. Distansring för utanpåliggande ledning finns som tillbehör. Design: Kjellander + Sjöberg. W FÄRG/FINISH KG ART 18W/Gx24q-2 Vit/White 1, W/Gx24q-2 Grå/Grey 1, E27/max 53W Vit/White 1, E27/max 53W Grå/Grey 1, TILLBEHÖR/ACCESSORIES ART Distansring för utanpåliggande ledning Vit Distance-piece for external mains cable White Distansring för utanpåliggande ledning Grå Distance-piece for external mains cable Grey Finish: White- alt. grey painted galvanized steel. Cover in matt acrylic. Installation: Wall installation. Connection: Terminal-block 3x4mm 2. Distance-piece for external mains cable available as accessory. Design: Kjellander + Sjöberg Ø Ø 5(2x) Ø cd/klm C0 C n=37% 182

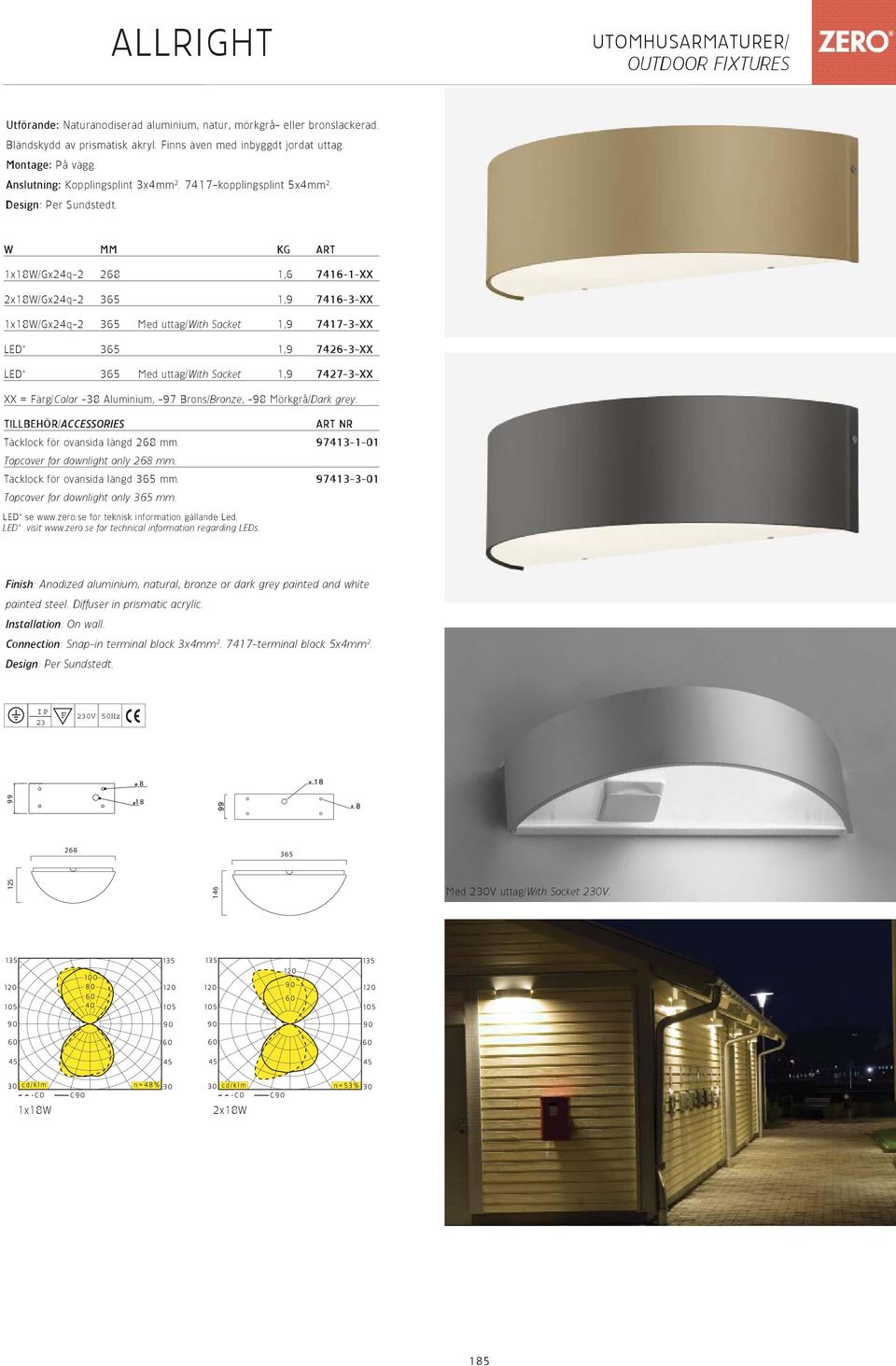

3 ALLRIGHT UTOMHUSARMATURER/ Utförande: Naturanodiserad aluminium, natur, mörkgrå- eller bronslackerad. Bländskydd av prismatisk akryl. Finns även med inbyggdt jordat uttag. Montage: På vägg. Anslutning: Kopplingsplint 3x4mm kopplingsplint 5x4mm 2. Design: Per Sundstedt. W MM KG ART 1x18W/Gx24q , XX 2x18W/Gx24q , XX 1x18W/Gx24q Med uttag/with Socket 1, XX LED* 365 1, XX LED* 365 Med uttag/with Socket 1, XX XX = Färg/Color -38 Aluminium, -97 Brons/Bronze, -98 Mörkgrå/Dark grey. TILLBEHÖR/ACCESSORIES ART NR Täcklock för ovansida längd 268 mm Topcover for downlight only 268 mm. Täcklock för ovansida längd 365 mm Topcover for downlight only 365 mm. LED* se för teknisk information gällande Led. LED* visit for technical information regarding LEDs. Finish: Anodized aluminium, natural, bronze or dark grey painted and white painted steel. Diffuser in prismatic acrylic. Installation: On wall. Connection: Snap-in terminal block 3x4mm terminal block 5x4mm 2. Design: Per Sundstedt. 23 F 230V 50Hz Med 230V uttag/with Socket 230V cd/klm n=48% cd/klm n=53% 30 C0 C C0 C 1x18W 2x18W 185

4 UTOMHUSARMATURER/ BOTTLE Utförande: Gjuten aluminium och matt opal UV-stabil polyeten. Anslutning: 5 m svart gummi-kabel med stickpropp. Pendel 1,8 m vajer. Design: Mattias Ståhlbom 9. W MODELL/MODEL FÄRG/FINISH ART E27/max 42W Pendel/Pendant Vit/White E27/max 42W Pendel/Pendant Gul/Yellow E27/max 42W Pendel/Pendant Aluminium/Aluminium E27/max 42W Golv/Floor Vit/White E27/max 42W Golv/Floor Gul/Yellow E27/max 42W Golv/Floor Aluminium/Aluminium Finish: Cast aluminium and matt opal UV-stable polyethene. Connection: 5 m black rubber-cable with plug. Pendant with 1,8 m wire. Design: Mattias Ståhlbom GOLV/FLOOR

5 UTOMHUSARMATURER/ CAMOUFLAGE Utförande: Laserskuren rå aluminium. Ytan är rå och slipmärken mm är synliga. Kan lackeras med polyesterlack på begäran. Montage: Vajerpendel. Speciallängder på begäran. Anslutning: 3 m gummi-kabel utan plug. Design: Front 7. W ART 18W/Gx24q Finish: Laser-cut raw aluminium. The surface is raw - one can see scratches and other marks. Can be painted in polyester color on request. Installation: On ceiling. Wire pendant. Special lengths on request. Connection: 3 m rubber cable without plug. Design: Front PENDLAR/PENDANTS

6

7 DROPPEN UTOMHUSARMATURER/ Väggarmatur för utomhusbruk eller badrum. Lämplig att belysa entré, fasad, balkong mm. Utförande: Gjuten aluminium. Skärm av klarglas alt. matt opalglas. Med glödlampa är skärmen öppen nedåt. Montage: På vägg. Anslutning: Kopplingsplint 3x4mm 2. Distansring för utanpåliggande ledning finns som tillbehör. Design: Thomas Sandell. W SKÄRM/SHADE KG ART E27/max 53W Klarglas/Clear glass 1, E27/max 53W Opalglas/Opal glass 1, W/Gx24q-1 Opalglas/Opal glass 1, W/Gx24q-2 Opalglas/Opal glass 1, TILLBEHÖR/ACCESSORY ART Distansring för utanpåliggande ledning Distance-piece for external mains cable Finish: Diecasted aluminium. Shade in clear glass or matt opal glass. Incandescent models have open shade. Installation: On wall. Connection: Terminal block 3x4mm 2. Distance-piece for external mains cable available as accessory. Design: Thomas Sandell. 250 Ø Ø 1 187

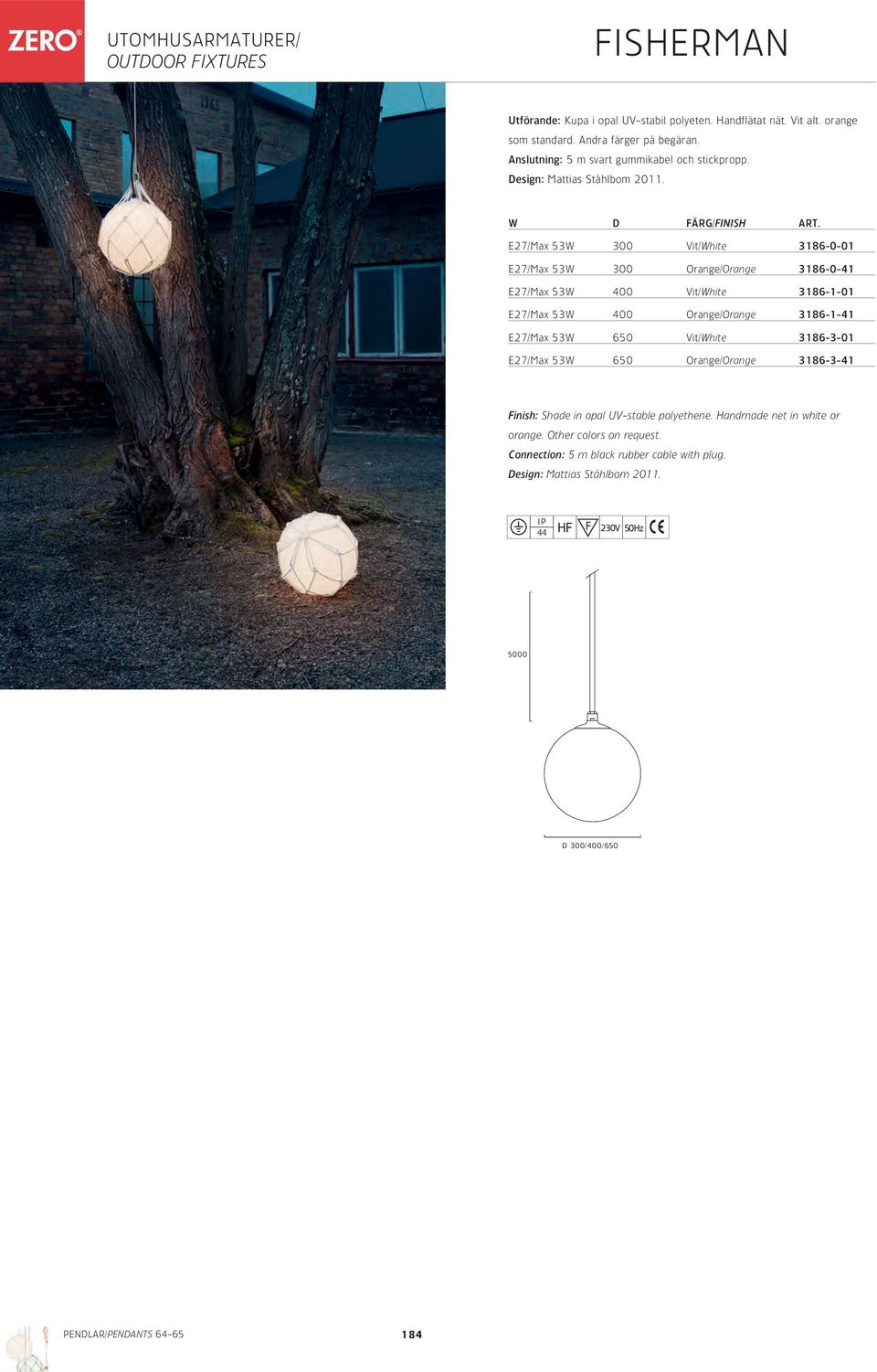

8 UTOMHUSARMATURER/ FISHERMAN Utförande: Kupa i opal UV-stabil polyeten. Handflätat nät. Vit alt. orange som standard. Andra färger på begäran. Anslutning: 5 m svart gummikabel och stickpropp. Design: Mattias Ståhlbom W D FÄRG/FINISH ART. E27/Max 53W 300 Vit/White E27/Max 53W 300 Orange/Orange E27/Max 53W 400 Vit/White E27/Max 53W 400 Orange/Orange E27/Max 53W 650 Vit/White E27/Max 53W 650 Orange/Orange Finish: Shade in opal UV-stable polyethene. Handmade net in white or orange. Other colors on request. Connection: 5 m black rubber cable with plug. Design: Mattias Ståhlbom D 300/400/650 PENDLAR/PENDANTS

9 LIGHT HOUSE UTOMHUSARMATURER/ Utförande: Vitlackerad metall. Undersidan täcks av en skiva i matt akryl. Montage: Fristående alt. fast monterad. 4 hål, ett i varje hörn, för fast montering finns. Anslutning: 5 m svart gummi-kabel med stickpropp. Kopplingsplint för fast installation finns inne i huset. Design: Thomas Sandell 9. W ART 18W/Gx24q E27/max 53W Finish: White painted metal. Diffuser in matt akrylic. Installation: Freestanding or fixed installation. There are 4 holes, one in each end, on the ground plate. Connection: 5 m black rubber-cable with plug. Terminal-block inside the house for fixed installation. Design: Thomas Sandell GOLF/FLOOR 162

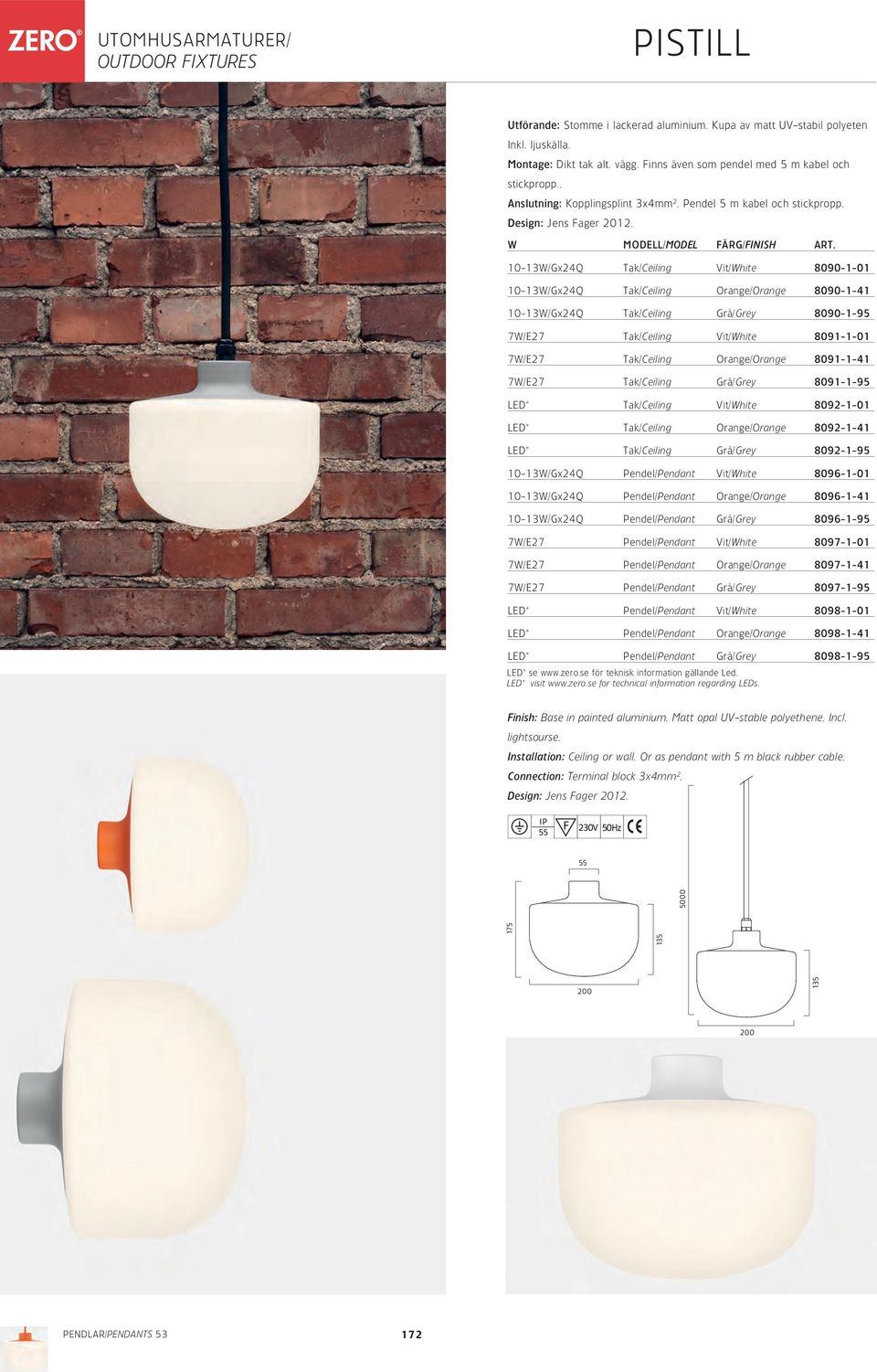

10 UTOMHUSARMATURER/ PISTILL Utförande: Stomme i lackerad aluminium. Kupa av matt UV-stabil polyeten Inkl. ljuskälla. Montage: Dikt tak alt. vägg. Finns även som pendel med 5 m kabel och stickpropp.. Anslutning: Kopplingsplint 3x4mm 2. Pendel 5 m kabel och stickpropp. Design: Jens Fager W MODELL/MODEL FÄRG/FINISH ART W/Gx24Q Tak/Ceiling Vit/White W/Gx24Q Tak/Ceiling Orange/Orange W/Gx24Q Tak/Ceiling Grå/Grey W/E27 Tak/Ceiling Vit/White W/E27 Tak/Ceiling Orange/Orange W/E27 Tak/Ceiling Grå/Grey LED* Tak/Ceiling Vit/White LED* Tak/Ceiling Orange/Orange LED* Tak/Ceiling Grå/Grey W/Gx24Q Pendel/Pendant Vit/White W/Gx24Q Pendel/Pendant Orange/Orange W/Gx24Q Pendel/Pendant Grå/Grey W/E27 Pendel/Pendant Vit/White W/E27 Pendel/Pendant Orange/Orange W/E27 Pendel/Pendant Grå/Grey LED* Pendel/Pendant Vit/White LED* Pendel/Pendant Orange/Orange LED* Pendel/Pendant Grå/Grey LED* se för teknisk information gällande Led. LED* visit for technical information regarding LEDs. Finish: Base in painted aluminium. Matt opal UV-stable polyethene. Incl. lightsourse. Installation: Ceiling or wall. Or as pendant with 5 m black rubber cable. Connection: Terminal block 3x4mm 2. Design: Jens Fager PENDLAR/PENDANTS

11 PORT UTOMHUSARMATURER/ Utförande: Lackerad aluminium och metall. Bländskydd av matt akryl. Med alt. utan siffror. Fler än 2 siffror/sida tillverkas på begäran. Montage: Dikt tak. Anslutning: Kopplingsplint 3x4mm 2. Design: Krook & Tjäder Design & Anna Lund W MODELL/MODEL FÄRG/FINISH ART 18W/Gx24q-2 Utan siffror/without numbers Svart/Black W/Gx24q-2 Utan siffror/without numbers Grå/Grey W/Gx24q-2 Med siffror/with numbers Svart/Black W/Gx24q-2 Med siffror/with numbers Grå/Grey Finish: Painted aluminium and metal. Diffuser in matt acrylic. With or without figures. 2 figures on each side, more numbers on request. Installation: Ceiling. Connection: Terminal block 3x4mm 2. Design: Krook & Tjäder Design & Anna Lund D

12 UTOMHUSARMATURER/ PORT Utförande: Lackerad aluminium och metall. Bländskydd av matt akryl. Med alt. utan siffror. Fler än 2 siffror/sida tillverkas på begäran. Montage: Dikt vägg. Anslutning: Kopplingsplint 3x4mm 2. Utbrytningshål för utanpåliggande ledning underifrån. Design: Krook & Tjäder Design & Anna Lund W MODELL/MODEL FÄRG/FINISH ART 18W/Gx24q-2 Utan siffror/without numbers Svart/Black W/Gx24q-2 Utan siffror/without numbers Grå/Grey W/Gx24q-2 Med siffror/with numbers Svart/Black W/Gx24q-2 Med siffror/with numbers Grå/Grey Finish: Painted aluminium and metal. Diffuser in matt acrylic. With or without figures. 2 figures on each side, more numbers on request. Installation: Wall. Connection: Terminal block 3x4mm 2. Knock-out for external mains. Design: Krook & Tjäder Design & Anna Lund D

13 UTOMHUSARMATURER/ PUCK Utförande: Silvergrå lackerad metall. Reflektor av aluminium. Täckskiva av härdat glas. Montage: Dikt vägg. Anslutning: Kopplingsplint 3x2,5mm 2. Överkopplingsbar. Design: R. Aosta. W ART 35W/ME/E27/Metallhalogen/Metalhalide W/ME/E27/Metallhalogen/Metalhalide W/SE/E27/Högtrycksnatrium/High pressure sodium W/SE/E27/Högtrycksnatrium/High pressure sodium W/Gx24q-4/Kompaktlysrör/Compact flourescent W/Gx24q-5/Kompaktlysrör/Compact flourescent LED* LED* se för teknisk information gällande Led. LED* visit for technical information regarding LEDs. Finish: Silver grey painted steel. Reflector in aluminium. Cover in tempered glass. Installation: On wall. Connection: Terminal block 3x2,5mm 2. Two entry holes. Design: R. Aosta. F 230V 50Hz!$!# # # cd/klm n=74% cd/klm n=74% C0 C C0 C Kompaktlysrör Compact fluorescent 30 Metallhalogen/Högtrycksnatrium Metal halide/high pressure sodium 1

14

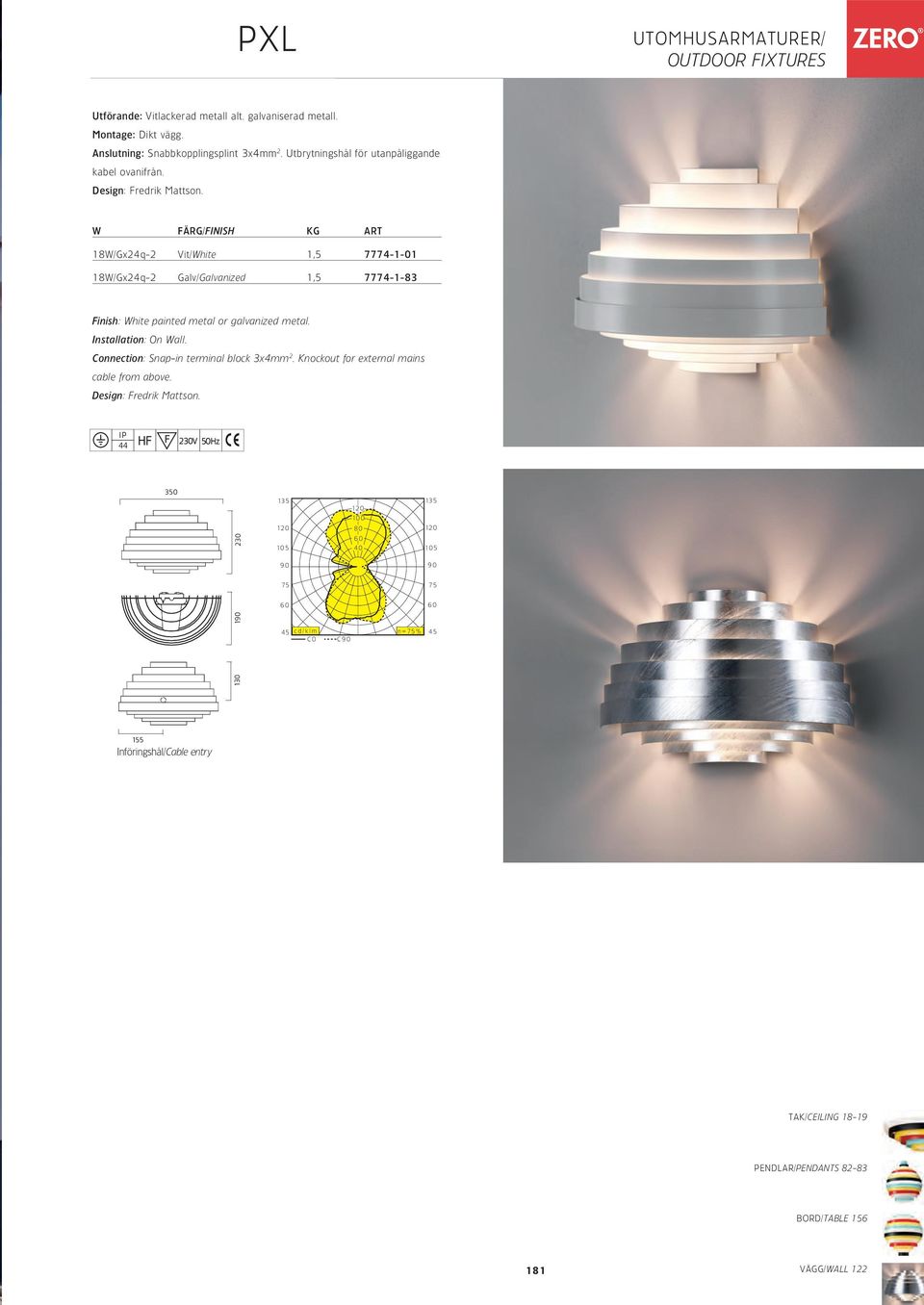

15 PXL UTOMHUSARMATURER/ Utförande: Vitlackerad metall alt. galvaniserad metall. Montage: Dikt vägg. Anslutning: Snabbkopplingsplint 3x4mm 2. Utbrytningshål för utanpåliggande kabel ovanifrån. Design: Fredrik Mattson. W FÄRG/FINISH KG ART 18W/Gx24q-2 Vit/White 1, W/Gx24q-2 Galv/Galvanized 1, Finish: White painted metal or galvanized metal. Installation: On Wall. Connection: Snap-in terminal block 3x4mm 2. Knockout for external mains cable from above. Design: Fredrik Mattson cd/klm C0 C n=75% Införingshål/Cable entry TAK/CEILING PENDLAR/PENDANTS BORD/TABLE VÄGG/WALL 122

16 UTOMHUSARMATURER/ REFLEX Reflex är en vandaltålig armatur i mycket kraftig galvaniserad metall och är lämplig för bland annat belysning av entré och fasader. Ljuskällan skyddas av ett nedfällbart galler. Utförande: Galvaniserad metall. Spegel på undersidan av taket för ökat direktljus. Montage: Dikt vägg. Anslutning: Kopplingsplint 5x4mm 2. Utslagshål för utanpåliggande ledning. Överkopplingsbar. Design: Per Sundstedt. W KG ART E27/max 53W Glödljus/Incandescent 7, W/Gx24q-3 Kompaktlysrör/Compact flourescent 7, W/E27 Metallhalogen/Metal halide 7, Finish: Galvanized steel. A mirror is placed under the shade for extra downlight effect. A grid protects the lightsource. Installation: Wall installation. Connection: Terminal-block 5x4mm 2. Knock out for external mains cable. Two entry holes. Design: Per Sundstedt

17 UTOMHUSARMATURER/ RUBBER Utförande: Lackerad aluminium. Bländskydd av microprisma. Montage: Dikt vägg. Anslutning: Kopplingsplint 5x4mm 2. Utbrytningshål för utanpåliggande ledning. Design: TAF - Mattias Ståhlbom & Gabriella Gustafsson W FÄRG/FINISH ART 26-32W/Gx24q Vit/White W/Gx24q Vit/White HFF 26-32W/Gx24q Svart/Black W/Gx24q Svart/Black HFF 26-32W/Gx24q Beige/Beige W/Gx24q Beige/Beige HFF LED* Vit/White LED* Svart/Black LED* Beige/Beige HFF = Dimmbart Driftdon. Fördunklas via SwitchDIM alt. DSI Dali på begäran HFF = Dimmable ballast. Dimmable with Switch-DIM or DSI. Dali on request. LED* se för teknisk information gällande Led. LED* visit for technical information regarding LEDs. Finish: Painted aluminium. Diffuser in Microprisma.. Installation: On wall. Connection: Terminal block 5x4mm 2. Knock-out for external mains. Design: TAF - Mattias Ståhlbom & Gabriella Gustafsson

18 TRE UTOMHUSARMATURER/ Utförande: Lackerad gjuten aluminium. Bländskydd av Microprisma. Med endast nedljus alt med upp- och nedljus. Montage: Dikt vägg. Anslutning: Kopplingsplint 3x4mm 2. Design: Thomas Sandell W LJUS/LIGHT FÄRG/FINISH ART LED* Nedljus/Downlight Grå/Grey LED* Nedljus/Downlight Brun/Brown LED* Ned+upp/Down+uplight Grå/Grey LED* Ned+upp/Down+uplight Brun/Brown LED* se för teknisk information gällande Led. LED* visit for technical information regarding LEDs. Finish: Painted die casted aluminium. Diffuser in microprisma. With downlight only or with down- and uplight. Installation: On wall. Connection: Terminal block 3x4mm 2. Design: Thomas Sandell
