1 M E T M S Y S T Å B peke & stegar bow spring and ladders badplattformar bathing platforms rostfria tillbehör stainless accessories radarmast radar pole ankarspel windlass

2 Välkommen till ett enklare båtliv / Welcome to a simpler boatlife Det ska vara lätt, roligt och säkert att vara på sjön. Tänk dig hur enkelt du kan komma av och på båten vid den där hopplöst låga bryggan genom att ha ett peke med stege. Tänk hur glada barnen blir av att ha en badplattform att hoppa och bada ifrån. I den här katalogen hittar du alla de där trevliga och nyttiga båtprylarna som gör dina tankar till verklighet. Förutom badplattformar och peken finns här stegar, radarmaster, ankarspel och mängder av rostfria tillbehör för däcket och bryggan. Vi har över 30 års erfarenhet från marinbranschen och representeras hos återförsäljare över hela världen. Vi samarbetar med båtbyggare som Maxi, HallbergRassy, Malö, Nimbus, Elan, Hanse, Fjord, Dehler, Moody, Dufour, Beneteau, Najad, Arcona, Linjett och Comfortbåtar med flera. We want you to have an easy, fun and secure boatlife. Think of how simple it would be to embark or debark your boat at that hopelessly low landing stage by having a bow spring with an integrated ladder. Think of how happy your children would be having a stern platform to jump and bath from. In this catalogue you will find all those nice and useful things that will make your thoughts come true. Besides from bow springs and stern platforms there are ladders, radar masts, windlass systems and lots of stainless steel equipment for your boat and for the bridge. We have more than 30 years of experience from the marine business and are represented at retailers all over the world. We cooperate with boatbuilders like Maxi, HallbergRassy, Malö, Nimbus, Elan, Hanse, Fjord, Dehler, Moody, Dufour, Beneteau, Najad, Arcona, Linjett, Comfort and many more. Vi lämnar inget åt slumpen / We don t act by chance Teak Flera av våra peken levereras med kapningsmarginal för att du lätt ska kunna göra en perfekt anpassning mot din båt. Some of our bow springs come with a sawing margin meaning you can easily make a perfect fit to your boat. Rostfritt / Stainless steel Vi använder genomgående rostfritt, syrafast AiSi 316stål, för högsta kvalitet på våra produkter. For exceptional endurance we always use AiSi 316 stainless steel. Beslag / Fittings Våra beslag är specialdesignade för att ge optimal passform till alla båtmodeller. De kan justeras för att klara alla monteringsvinklar. Our fittings are specially designed for an optimum match to every boat. They can be adjusted for all mounting angles. Montering / Mounting Detaljerade monteringsanvisningar, för en enklare montering, följer alltid med. Detailed mounting instructions are always supplied. Passar alla båtar / Fits all boats Med några enkla mått kan du se vad som passar till just din båt. De vanligaste båtmodellerna finns även med i våra rekommendationstabeller på sid By simple measuring you can see what will best fit your boat. The most common boat models are shown in our recommendation tables on pages

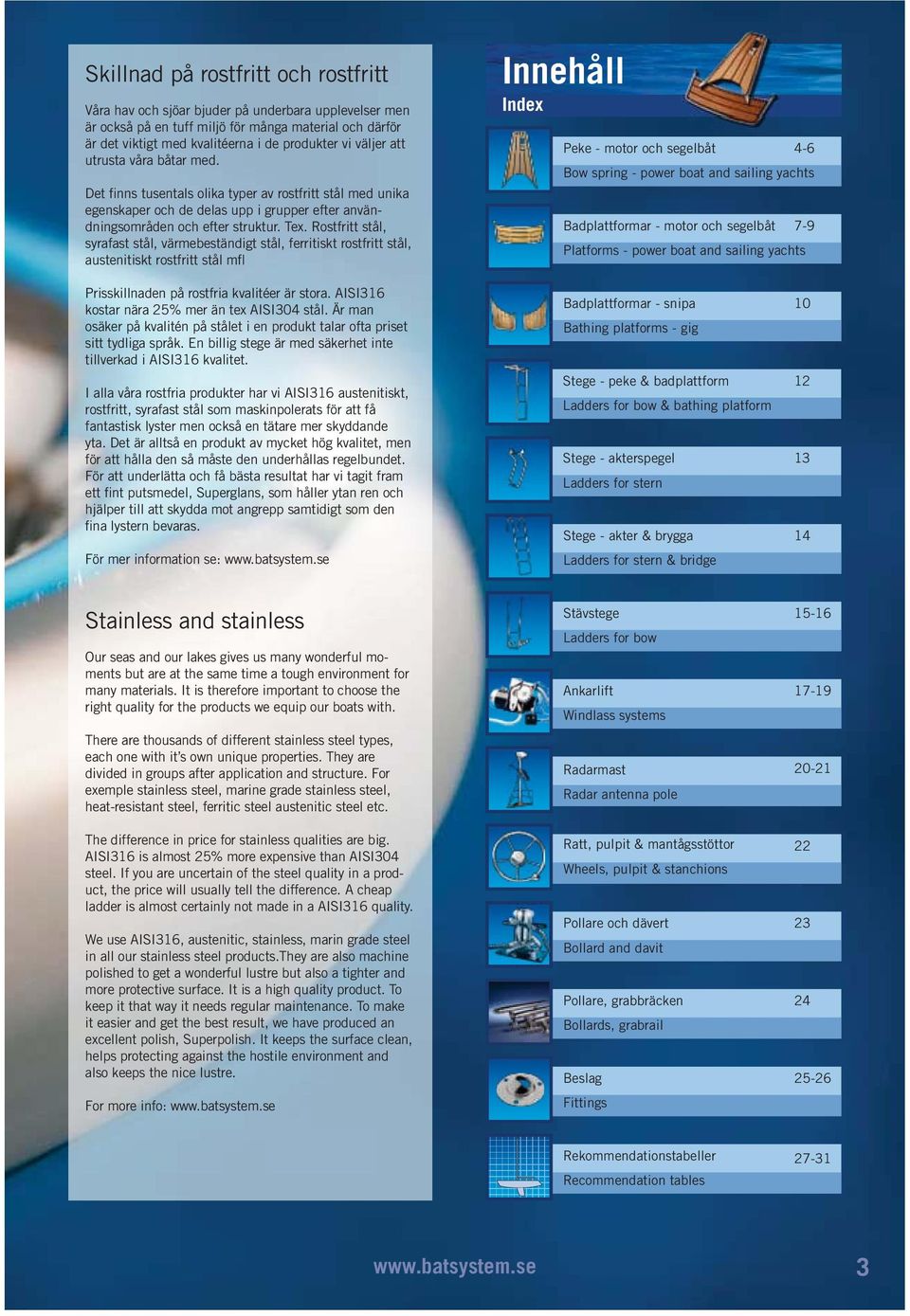

3 Skillnad på rostfritt och rostfritt Våra hav och sjöar bjuder på underbara upplevelser men är också på en tuff miljö för många material och därför är det viktigt med kvalitéerna i de produkter vi väljer att utrusta våra båtar med. Det finns tusentals olika typer av rostfritt stål med unika egenskaper och de delas upp i grupper efter användningsområden och efter struktur. Tex. Rostfritt stål, syrafast stål, värmebeständigt stål, ferritiskt rostfritt stål, austenitiskt rostfritt stål mfl Innehåll Index Peke motor och segelbåt 46 Bow spring power boat and sailing yachts Badplattformar motor och segelbåt 79 Platforms power boat and sailing yachts Prisskillnaden på rostfria kvalitéer är stora. AISI316 kostar nära 25% mer än tex AISI304 stål. Är man osäker på kvalitén på stålet i en produkt talar ofta priset sitt tydliga språk. En billig stege är med säkerhet inte tillverkad i AISI316 kvalitet. I alla våra rostfria produkter har vi AISI316 austenitiskt, rostfritt, syrafast stål som maskinpolerats för att få fantastisk lyster men också en tätare mer skyddande yta. Det är alltså en produkt av mycket hög kvalitet, men för att hålla den så måste den underhållas regelbundet. För att underlätta och få bästa resultat har vi tagit fram ett fint putsmedel, Superglans, som håller ytan ren och hjälper till att skydda mot angrepp samtidigt som den fina lystern bevaras. För mer information se: Badplattformar snipa Bathing platforms gig Stege peke & badplattform Ladders for bow & bathing platform Stege akterspegel Ladders for stern Stege akter & brygga Ladders for stern & bridge Stainless and stainless Our seas and our lakes gives us many wonderful moments but are at the same time a tough environment for many materials. It is therefore important to choose the right quality for the products we equip our boats with. There are thousands of different stainless steel types, each one with it s own unique properties. They are divided in groups after application and structure. For exemple stainless steel, marine grade stainless steel, heatresistant steel, ferritic steel austenitic steel etc. The difference in price for stainless qualities are big. AISI316 is almost 25% more expensive than AISI304 steel. If you are uncertain of the steel quality in a product, the price will usually tell the difference. A cheap ladder is almost certainly not made in a AISI316 quality. We use AISI316, austenitic, stainless, marin grade steel in all our stainless steel products.they are also machine polished to get a wonderful lustre but also a tighter and more protective surface. It is a high quality product. To keep it that way it needs regular maintenance. To make it easier and get the best result, we have produced an excellent polish, Superpolish. It keeps the surface clean, helps protecting against the hostile environment and also keeps the nice lustre. For more info: Stävstege Ladders for bow Ankarlift Windlass systems Radarmast Radar antenna pole Ratt, pulpit & mantågsstöttor Wheels, pulpit & stanchions Pollare och dävert Bollard and davit Pollare, grabbräcken Bollards, grabrail Beslag Fittings Rekommendationstabeller Recommendation tables

4 Omega36 GPT100, BU57P Kungsjullen, HP65, BKT72250 Peke / Bow spring Ett peke kan göra underverk för din båt. Enklare ankring, bättre gennakersegling och mycket lättare att komma av och på båten. Tack vare vårt unika specialutformade fästsystem passar peket alltid. Du behöver bara välja efter båttyp (viss finjustering av trä och stag kan behövas). A bow spring will make wonders for your boating experience. Easier anchoring functionality, better gennaker sailing and higher accessibility when boarding or disembarking the boat. Thanks to our unique special designed fastening brackets the bow spring will always fit perfectly. All you have to do is choose according to your boat model (some fine tuning of steel supports and wood may be needed). Comfortina 38 PT10044, BKT72 Ryds 510 MP50 Albin Cumulus HP65, BU55P Bavaria PT10044, BKT72 Hanse 400e PT10044, BKT73 Jeanneau Sun Fast 35 PT Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery

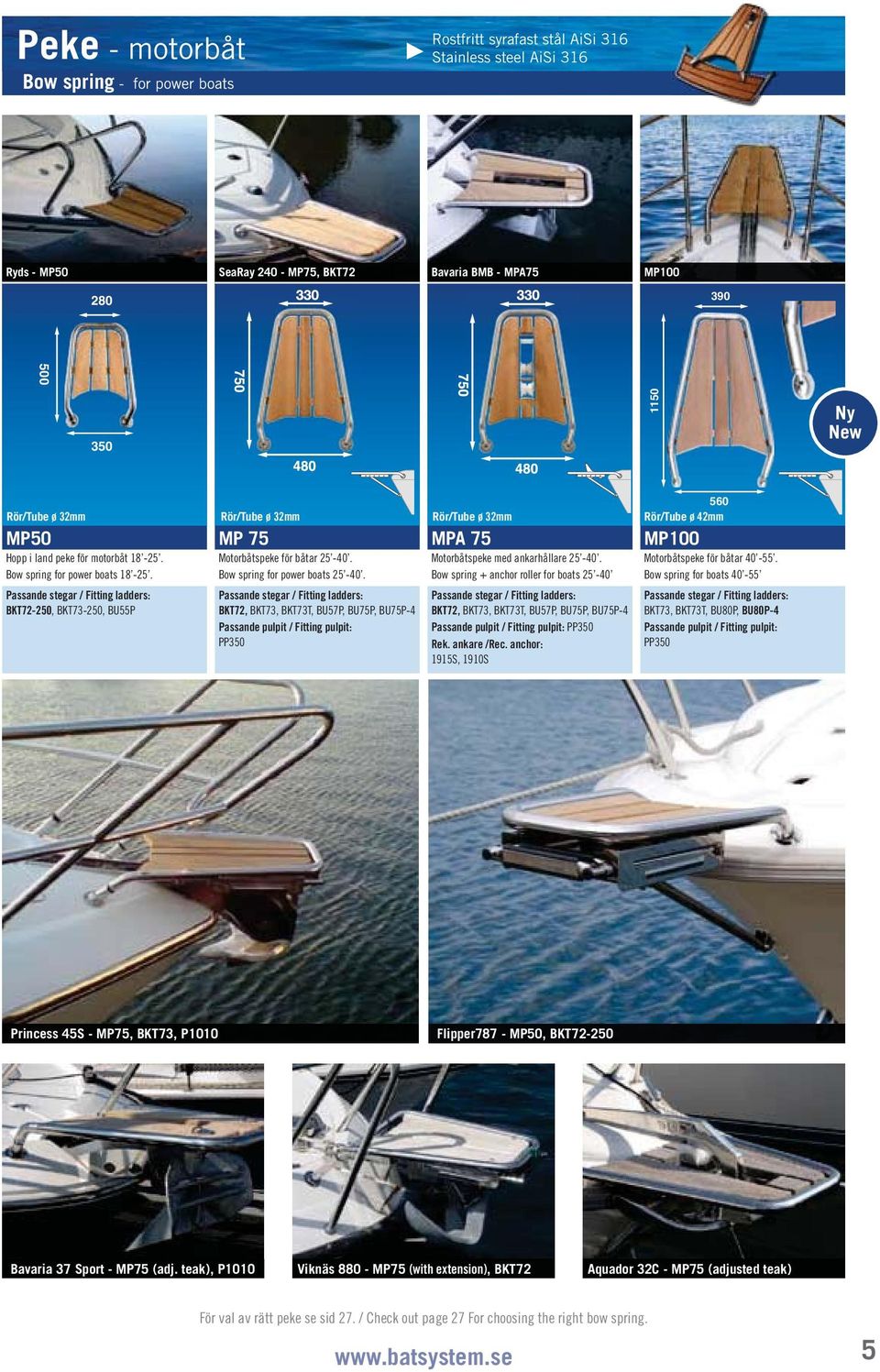

5 500 Peke motorbåt Bow spring for power boats Rostfritt syrafast stål AiSi 316 Stainless steel AiSi 316 Ryds MP50 SeaRay 240 MP75, BKT72 Bavaria BMB MPA75 MP Ny New Rör/Tube ø 32mm Rör/Tube ø 32mm Rör/Tube ø 32mm Rör/Tube ø 42mm MP50 Hopp i land peke för motorbåt Bow spring for power boats MP 75 Motorbåtspeke för båtar Bow spring for power boats MPA 75 Motorbåtspeke med ankarhållare Bow spring + anchor roller for boats BKT72250, BKT73250, BU55P BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PP350 Rek. ankare /Rec. anchor: 1915S, 1910S 560 MP100 Motorbåtspeke för båtar Bow spring for boats BKT73, BKT73T, BU80P, BU80P4 Passande pulpit / Fitting pulpit: PP350 Princess 45S MP75, BKT73, P1010 Flipper787 MP50, BKT72250 Bavaria 37 Sport MP75 (adj. teak), P1010 Viknäs 880 MP75 (with extension), BKT72 Aquador 32C MP75 (adjusted teak) För val av rätt peke se sid 27. / Check out page 27 For choosing the right bow spring. 5

6 Peke segelbåt Bow spring for gennaker sailing and easier bording, for all yachts Rostfritt syrafast stål AiSi 316 Stainless steel AiSi 316 Fenix HP65 Rör/Tube ø 32 mm Hanse 312 GPT BKT 72 Rör/Tube ø 32 mm Omega 36 PT10044, BKT72, CODEZEROKIT Ny New 126x30 Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. 6 HP 65 Hopp i land peke. För båtar Båtar med gennaker, 5060 m 2. For boats For gennaker, 5060 m 2. BKT72250, BKT73250, BU55P Bavaria 30 GPAT100 Rör/Tube ø 42 32mm GPAT 100 Peke för båtar Ankarrulle, max 10 kg. Bow spring for boats With anchor roller max 10 kg. BU57P, BU75P, BU75P4 Rek. ankare /Rec. anchor: 1910S För Babord el. Styrbord ankare / For Starboard or Port anchor. GPT 100 Peke för båtar Bow spring for boats BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Salona 37 GPT10044 Rör/Tube ø42 mm GPT Peke för båtar Bow spring for boats BKT72, BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600 Passande peke / Fitting bow spring: GPT10044, PT10044, GPT14042 Bow spring for boats With anchor roller max 15 kg. The teak can be switched for starboard or port mounting of the anchor roller. BKT73, BKT73T, BU57P, BU75P, BU75P4 Passande pulpit / Fitting pulpit: PPK600 Rek. ankare /Rec. anchor: 1915S P10044 (Code ZeroKit) Stag 800 mm, schackel, beslag och bultar för codezeroprestanda. Arbetsklass max 2 ton. Stag 800 mm, shackle, fittings and bolts for the codezero performance. Working load max 2 tons. Hanse 400 PT10044 Rör/Tube ø42 mm PT Peke för båtar Ankarrulle, max 15 kg. Vändbar teak för både SB BB ankarrulle. Jeanneau 49 GPT Rör/Tube ø 42 mm GPT Peke för båtar Ankarrulle, max 20 kg. Bow spring for boats With anchor roller max 20 kg. BU70P12 Passande pulpit / Fitting pulpit: PPK800 Rek. ankare /Rec. anchor: 1920S

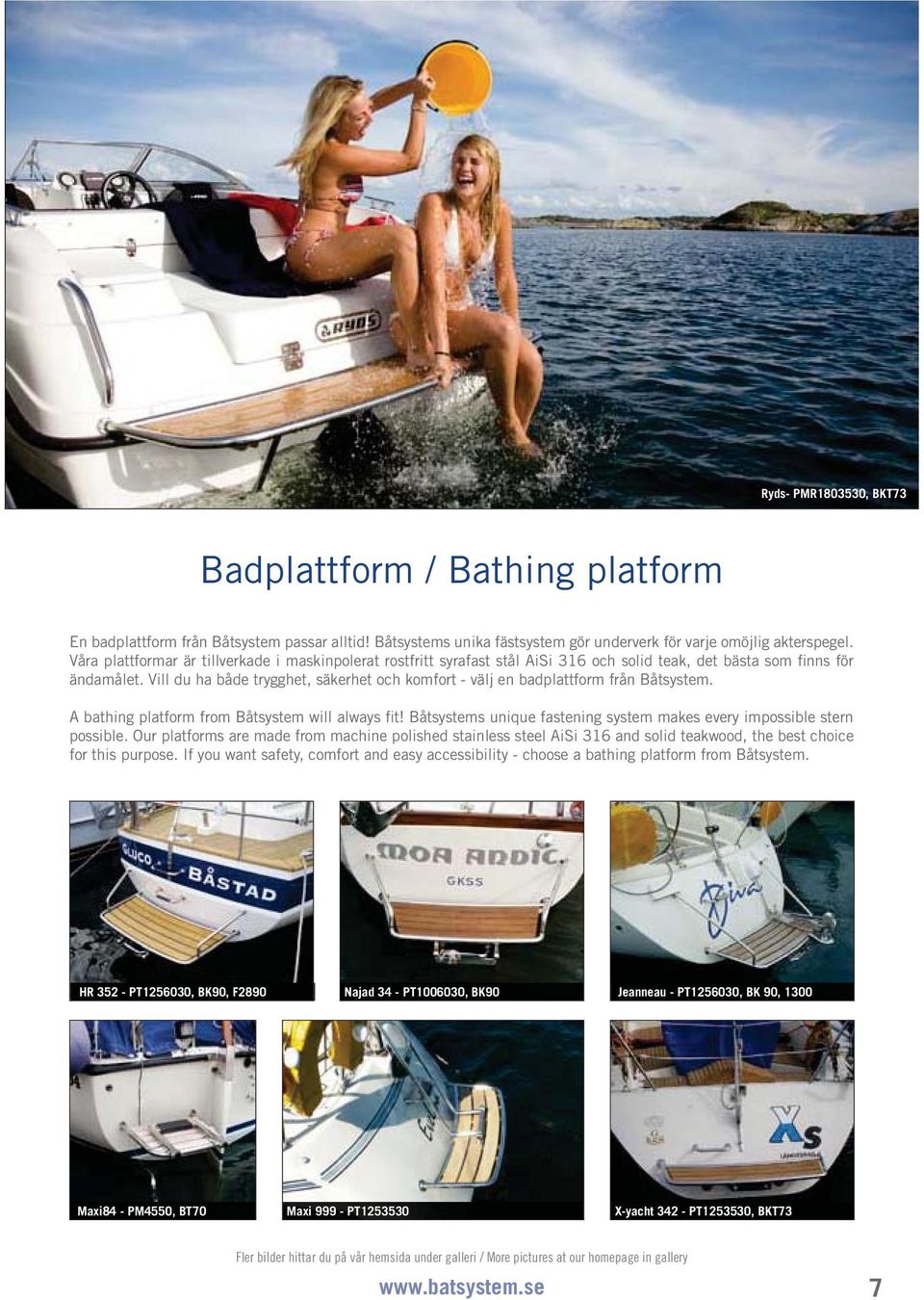

7 Ryds PMR , BKT73 Badplattform / Bathing platform En badplattform från Båtsystem passar alltid! Båtsystems unika fästsystem gör underverk för varje omöjlig akterspegel. Våra plattformar är tillverkade i maskinpolerat rostfritt syrafast stål AiSi 316 och solid teak, det bästa som finns för ändamålet. Vill du ha både trygghet, säkerhet och komfort välj en badplattform från Båtsystem. A bathing platform from Båtsystem will always fit! Båtsystems unique fastening system makes every impossible stern possible. Our platforms are made from machine polished stainless steel AiSi 316 and solid teakwood, the best choice for this purpose. If you want safety, comfort and easy accessibility choose a bathing platform from Båtsystem. HR 352 PT , BK90, F2890 Najad 34 PT , BK90 Jeanneau PT , BK 90, 1300 Maxi84 PM4550, BT70 Maxi 999 PT yacht 342 PT , BKT73 Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery 7

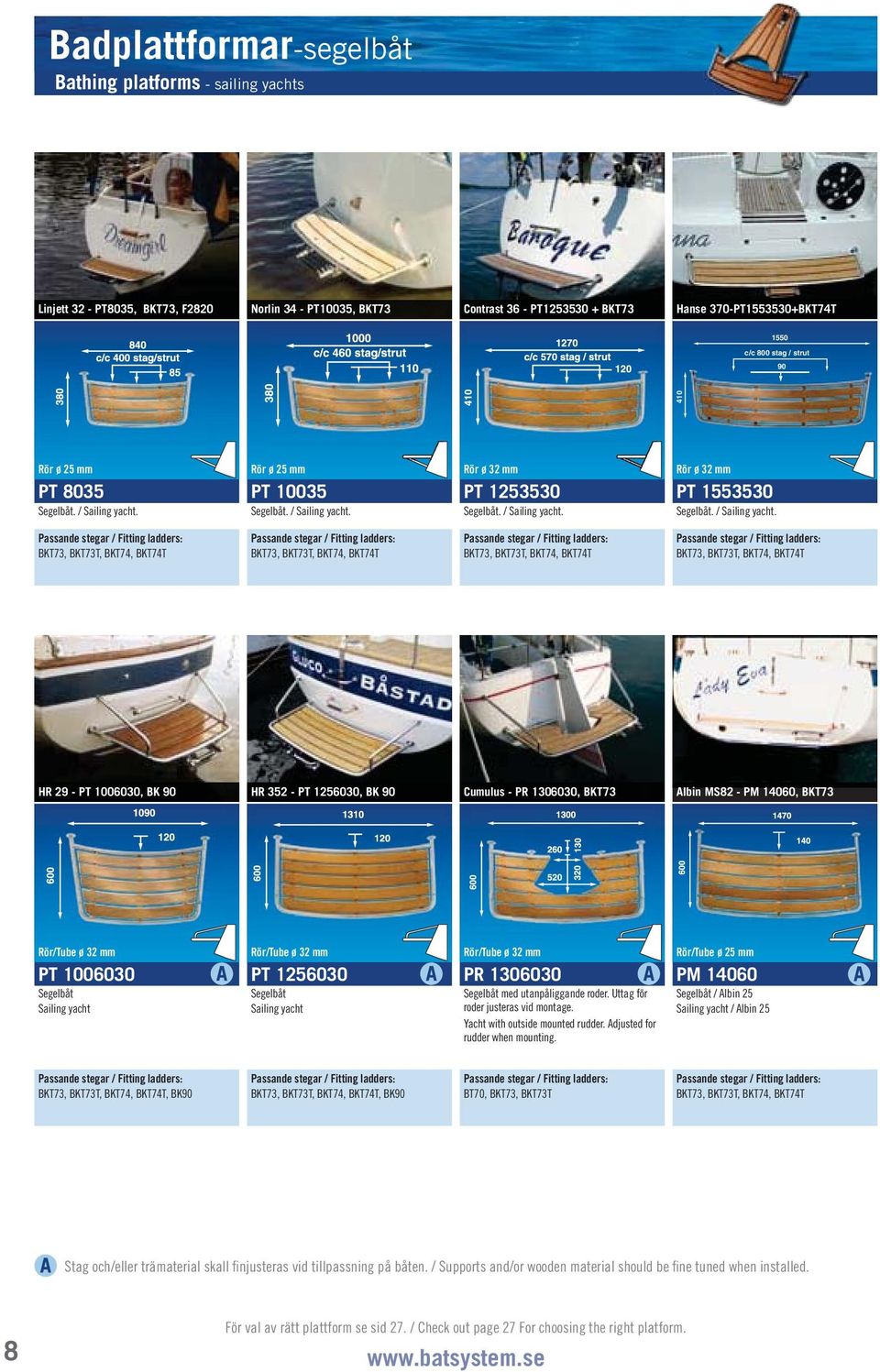

8 Badplattformarsegelbåt Bathing platforms sailing yachts Linjett 32 PT8035, BKT73, Norlin 34 PT10035, BKT73 Contrast 36 PT BKT73 Hanse 370PT BKT74T 1550 c/c 800 stag / strut Rör ø 25 mm Rör ø 25 mm Rör ø 32 mm Rör ø 32 mm Segelbåt. / Sailing yacht. Segelbåt. / Sailing yacht. PT Segelbåt. / Sailing yacht. PT Segelbåt. / Sailing yacht. BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T HR 29, BK 90 HR 352, BK 90 Cumulus PR , BKT73 Albin MS82 PM 14060, BKT73 Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 32 mm Segelbåt Sailing yacht Segelbåt Sailing yacht PR Segelbåt med utanpåliggande roder. Uttag för roder justeras vid montage. Yacht with outside mounted rudder. Adjusted for rudder when mounting. PM Segelbåt / Albin 25 Sailing yacht / Albin 25 BKT73, BKT73T, BKT74, BKT74T, BK90 BKT73, BKT73T, BKT74, BKT74T, BK90 BT70, BKT73, BKT73T BKT73, BKT73T, BKT74, BKT74T Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. För val av rätt plattform se sid 27. / Check out page 27 For choosing the right platform. 8

9 Badplattformar motorbåt och segelbåt Bathing platforms power boat and sailing yachts Alla våra badplattformar är tillverkade i maskinpolerat rostfritt syrafast stål AiSi 316 och solid teak. All our bathing platforms are made from machine polished stainless steel AiSi 316 and solid teakwood. PM Antares Maxi PM4550, PM BT70, F BU90 PM4580, BT70 Rör/Tube ø25mm PM 3642 Motor/ segelbåt Powerboat/ sailing yacht Motor/ segelbåt Powerboat/ sailing yacht PM 4580 Motorbåt Powerboat BT70, BT115 BT70, BT115 BT70, BT115, BKT73, BKT73T, BKT74, BKT74T Maxi 84 PM4550, BT70 Antares 620 PM , BU90 Antares Ryds PMR , 620 PM BKT73+ BU90 Nimbus 21 PM 19050, BKT73 PM , BKT Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 32 mm PM Motorbåt / Powerboat PMR Motorbåt / Powerboat PM Motorbåt, rak Powerboat, straight. PM Motorbåt, justerbar mittdel (sidled) Powerboat, adjustable midsection BKT73, BKT73T, BKT74, BKT74T, BUT45 BKT73, BKT73T, BKT74, BKT74T, BUT45 BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT47 BKT73, BKT73T, BKT74, BKT74T, BUT45, BUT47 Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. För val av rätt plattform se sid 27. / Check out page 27 For choosing the right platform. 9

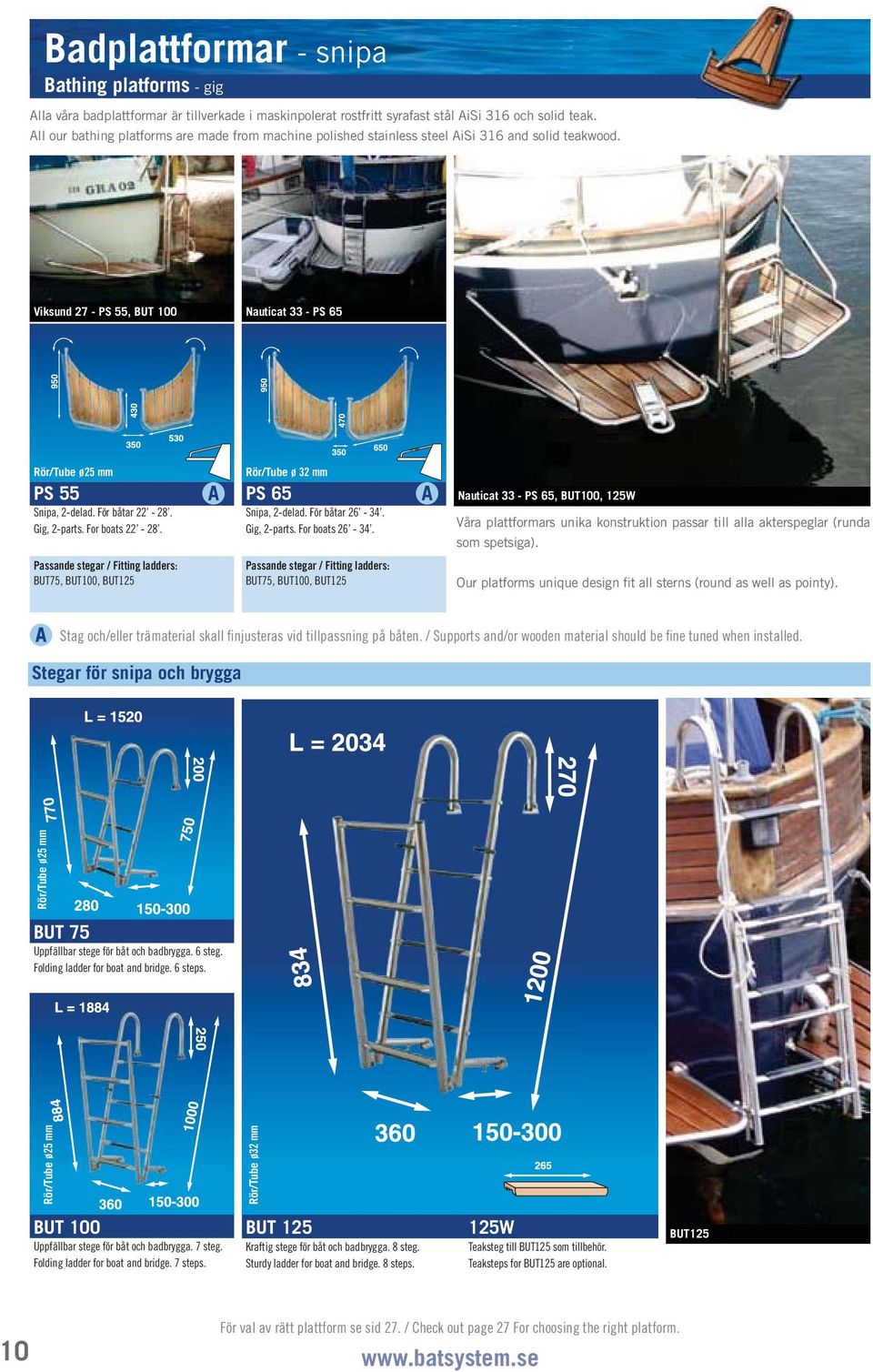

10 Badplattformar snipa Bathing platforms gig Alla våra badplattformar är tillverkade i maskinpolerat rostfritt syrafast stål AiSi 316 och solid teak. All our bathing platforms are made from machine polished stainless steel AiSi 316 and solid teakwood. Viksund 27 PS 55, BUT 100 Antares Nauticat PS PM BU90 Rör/Tube ø25 mm PS 55 Snipa, 2delad. För båtar Gig, 2parts. For boats BUT75, BUT100, BUT125 Rör/Tube ø 32 mm PS 65 Snipa, 2delad. För båtar Gig, 2parts. For boats BUT75, BUT100, BUT125 Nauticat 33 PS 65, BUT100, 125W Våra plattformars unika konstruktion passar till alla akterspeglar (runda som spetsiga). Our platforms unique design fit all sterns (round as well as pointy). Stag och/eller trämaterial skall finjusteras vid tillpassning på båten. / Supports and/or wooden material should be fine tuned when installed. Stegar för snipa och brygga BUT 75 Uppfällbar stege för båt och badbrygga. 6 steg. Folding ladder for boat and bridge. 6 steps. Rör/Tube ø25 mm Rör/Tube ø32 mm Rör/Tube ø25 mm BUT 100 Uppfällbar stege för båt och badbrygga. 7 steg. Folding ladder for boat and bridge. 7 steps. BUT 125 Kraftig stege för båt och badbrygga. 8 steg. Sturdy ladder for boat and bridge. 8 steps. 125W Teaksteg till BUT125 som tillbehör. Teaksteps for BUT125 are optional. BUT125 För val av rätt plattform se sid 27. / Check out page 27 For choosing the right platform. 10

11 Linjett 33, ST125 Nimbus 33 Nova, But45Nim Stegar / Ladders Båtsystem har alltid en stege som passar din båt badstegar, räddningsstegar, uppfällbara och teleskopstegar samtliga i samma höga kvalitet. Alla våra stegar är tillverkade i maskinpolerat rostfritt syrafast stål AiSi 316. There will always be a Båtsystem ladder that fits your boat bathing ladders, rescue ladders, foldable and telescopic ladders all of the same high quality. All our ladders are made from machine polished stainless steel AiSi 316. Flipper 787 MP50, BKT72250 Arcona 370 ST135 Sweden Yacht 370 _ST125 Storebro 410 Commander BUT47 PS 65, BUT125 Omega 36 GPT100, BU57P Fler bilder hittar du på vår hemsida under galleri / More pictures at our homepage in gallery 11

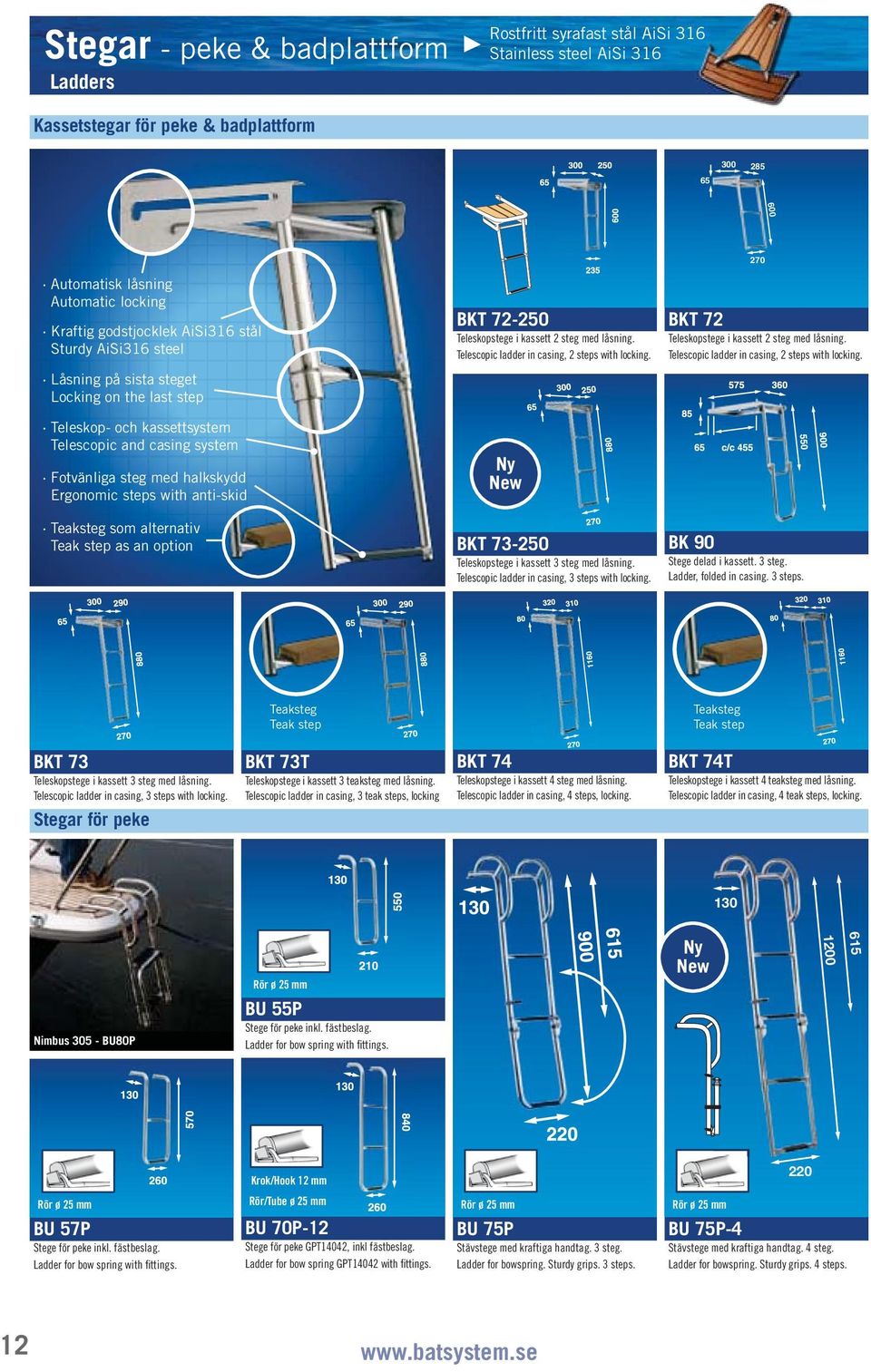

12 Stegar peke & badplattform Ladders Rostfritt syrafast stål AiSi 316 Stainless steel AiSi 316 Kassetstegar för peke & badplattform Automatisk låsning Automatic locking Kraftig godstjocklek AiSi316 stål Sturdy AiSi316 steel Låsning på sista steget Locking on the last step Teleskop och kassettsystem Telescopic and casing system Fotvänliga steg med halkskydd Ergonomic steps with antiskid Teaksteg som alternativ Teak step as an option BKT Teleskopstege i kassett 2 steg med låsning. Telescopic ladder in casing, 2 steps with locking. Ny New BKT Teleskopstege i kassett 3 steg med låsning. Telescopic ladder in casing, 3 steps with locking. BKT 72 Teleskopstege i kassett 2 steg med låsning. Telescopic ladder in casing, 2 steps with locking. BK 90 Stege delad i kassett. 3 steg. Ladder, folded in casing. 3 steps. Teaksteg Teak step Teaksteg Teak step BKT 73 Teleskopstege i kassett 3 steg med låsning. Telescopic ladder in casing, 3 steps with locking. BKT 73T Teleskopstege i kassett 3 teaksteg med låsning. Telescopic ladder in casing, 3 teak steps, locking BKT 74 Teleskopstege i kassett 4 steg med låsning. Telescopic ladder in casing, 4 steps, locking. BKT 74T Teleskopstege i kassett 4 teaksteg med låsning. Telescopic ladder in casing, 4 teak steps, locking. Stegar för peke 130 Rör ø 25 mm Ny New Nimbus 305 BU80P BU 55P Stege för peke inkl. fästbeslag. Ladder for bow spring with fittings. Krok/Hook 12 mm 220 Rör ø 25 mm BU 57P Stege för peke inkl. fästbeslag. Ladder for bow spring with fittings. BU 70P12 Stege för peke GPT14042, inkl fästbeslag. Ladder for bow spring GPT14042 with fittings. Rör ø 25 mm BU 75P Stävstege med kraftiga handtag. 3 steg. Ladder for bowspring. Sturdy grips. 3 steps. Rör ø 25 mm BU 75P4 Stävstege med kraftiga handtag. 4 steg. Ladder for bowspring. Sturdy grips. 4 steps. 12

13 Stegar akterspegel Ladders for stern Rostfritt syrafast stål AiSi 316 Stainless steel AiSi 316 BUT30 BUT32 Granada 35 PT8035,, 160W, BKT73 90 Med passbrickor för extra vinkeljustering +/0 10 i alla riktningar. With fitting washers for extra angle adjustment. +/0 10 adjustment. Ø55 0 Ny/New BUT30AL BUT32AL 20 Ø BUT 30 BUT 30al AiSi316 stål/steel Aluminium BUT 30 / BUT30AL Räddningsstege, 2 steg för ett säkrare båtliv. Safety ladder, 2 steps. For a safer boatlife. BUT 32 BUT 32al AiSi316 stål/steel Aluminium BUT 32 / BUT32AL Räddningsstege, 3 steg för ett säkrare båtliv. Safety ladder, 3 steps. For a safer boatlife. F 2890 Steg/Steps 90 c/c 280 mm F 2820 Steg/Steps 20 c/c 280 mm F 2840 Steg/Steps 40 c/c 280 mm W Teaksteg att fästa på fotsteget. Teakstep for the footstep. ST 112 Relingsstege, 3 steg Uppfällbart nedersteg. Sideladder, 3 steps One step may be folded. BUT 40 Teleskopstege. 4 steg Fästen: c/c 125 mm. Telescopic ladder. 4 steps. c/c 125 mm. BUT 55 Uppfällbar stege med 5 steg. Folding ladder with 5 steps. BUT 55F Uppfällbar stege 5 steg. Till Folkbåt och IF Folding ladder, 5 steps. For Folkbåt and IF 280 c/c 150 BT 70 Teleskopstege, 3 steg Telescopic ladder, 3 steps. BT 115 Teleskopstege, 4 steg Telescopic ladder, 4 steps BT 72 Teleskopstege.Passar till alla former och vinklar på akterspegeln. 3 steg. Telescopic ladder. Fit on all angles or shapes of the stern. 3 steps 13

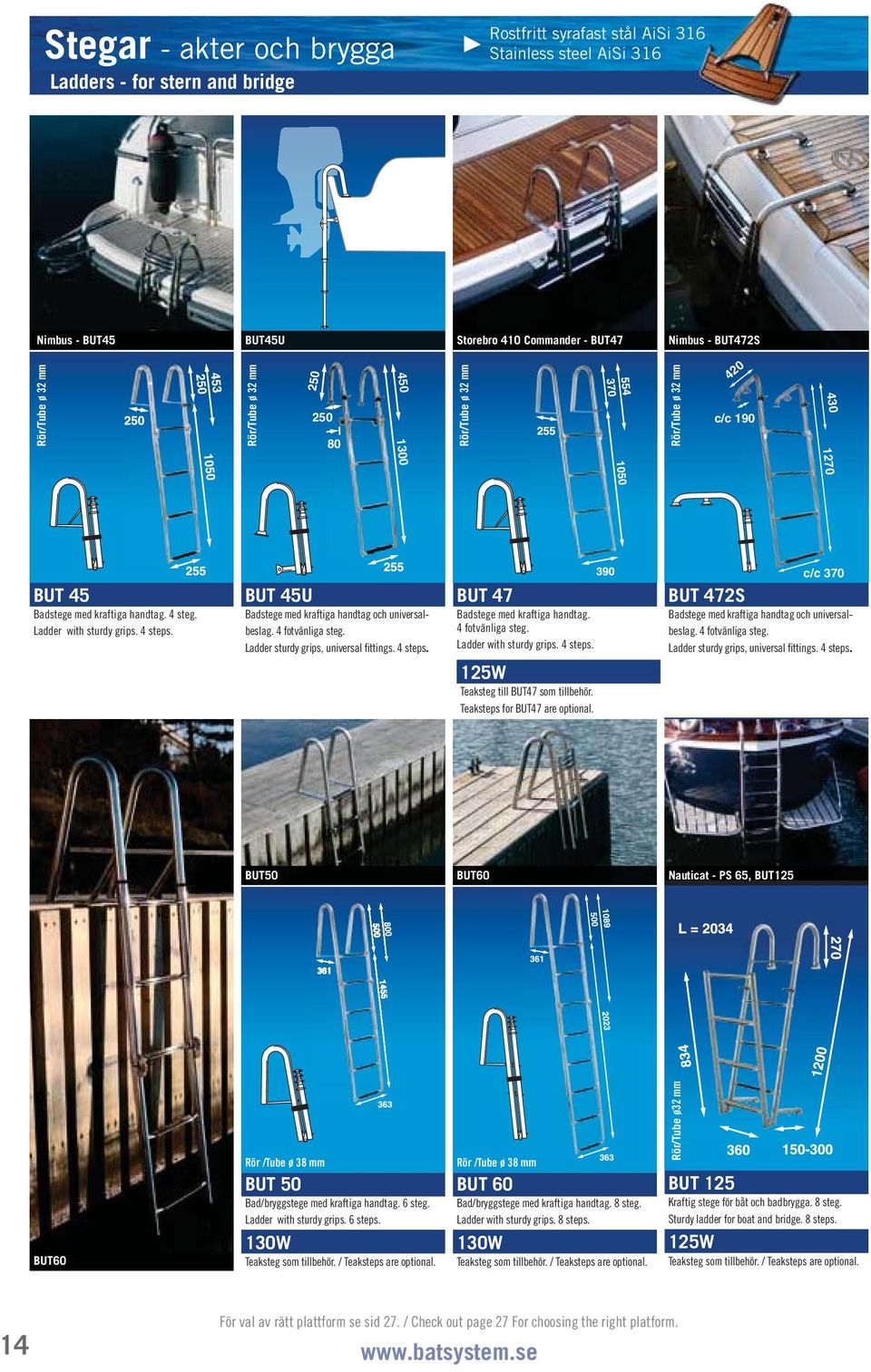

14 Stegar akter och brygga Ladders for stern and bridge Rostfritt syrafast stål AiSi 316 Stainless steel AiSi 316 Nimbus BUT45 BUT45U Storebro 410 Commander BUT47 Nimbus BUT472S Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 32 mm Rör/Tube ø 32 mm 420 c/c BUT 45 Badstege med kraftiga handtag. 4 steg. Ladder with sturdy grips. 4 steps. BUT 45U Badstege med kraftiga handtag och universalbeslag. 4 fotvänliga steg. Ladder sturdy grips, universal fittings. 4 steps. BUT 47 Badstege med kraftiga handtag. 4 fotvänliga steg. Ladder with sturdy grips. 4 steps. 125W Teaksteg till BUT47 som tillbehör. Teaksteps for BUT47 are optional. c/c 370 BUT 472S Badstege med kraftiga handtag och universalbeslag. 4 fotvänliga steg. Ladder sturdy grips, universal fittings. 4 steps. BUT50 Antares BUT PM BU90 Nauticat PS 65, BUT125 BUT60 Rör /Tube ø 38 mm BUT 50 Bad/bryggstege med kraftiga handtag. 6 steg. Ladder with sturdy grips. 6 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. Rör /Tube ø 38 mm BUT 60 Bad/bryggstege med kraftiga handtag. 8 steg. Ladder with sturdy grips. 8 steps. 130W Teaksteg som tillbehör. / Teaksteps are optional. Rör/Tube ø32 mm BUT 125 Kraftig stege för båt och badbrygga. 8 steg. Sturdy ladder for boat and bridge. 8 steps. 125W Teaksteg som tillbehör. / Teaksteps are optional. För val av rätt plattform se sid 27. / Check out page 27 For choosing the right platform. 14

15 Stävstegar Ladders for bow SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT SEGELBÅT SAILING YACHT ST 125 ST 130 ST 135 Maxi 1050 ST125 Bavaria ST130 ST ST 125 ST 130 ST 135 Stävstege. Passar alla segelbåtar. Stävstege. För båtar med ankare i fören. Stävstege. För segelbåt med indragen pulpit. steg. Kraftig modell med 4 fotvänliga steg. Kraftig modell med 3 fotvänliga Kraftig modell med 3 fotvänliga steg. Uppfällbart nedersteg. Uppfällbart nedersteg. Ladder for bow spring. Ladder for bow spring. For all boats. Ladder for bow spring. For boats with bow One step may be folded. anchor. One step may be folded. For modern sailing yachts. Sweden Yachts 370 ST125 När befintligt fäste saknas finns alltid en bra alternativ lösning. If existing fittings are missing there is always an alternative solution P1043 c/c +/ 40 mm c/c +/ 40 mm P1066 P1041 Monteringsalternativ / Mounting alternatives: ST95, ST100, ST125 & ST

16 Stävstegar Ladders for bow MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT MOTORBÅT POWER BOAT Ny New ST 95, P1066 Antares ST 100, 620 P1066 PM BU90 Antares Nimbus 620 BU80P PM BU90 Antares BU80P4620 PM BU90 BU 80P Stävstege för peke med kraftiga handtag. 3 fotvänliga steg. Ladder for bowspring, sturdy grips. 3 steps. Antares Arronet 6205C PM ST110SN + BU ST 95 Stävstege. Passar alla båtar. Kraftig modell med 3 fotvänliga steg. Ladder for bow spring. For all boats. ST 100 Stävstege. För båtar med ankare i fören. Kraftig modell med 2 fotvänliga steg. Ladder for bow spring. For all boats. BU 80P4 Stävstege för peke med kraftiga handtag. 4 fotvänliga steg. Ladder for bowspring, sturdy grips. 4 steps. MOTORBÅT POWER BOAT TILLBEHÖR ACCESSORIES TILLBEHÖR ACCESSORIES Antares ST PM BU90 Antares P PM BU90 L=1500 mm ST 110 SN Stävstege motorbåt, 3 steg. Fällbart nedersteg. Ladder for bow, 3 steps. One step may be folded. ST 140 Väska för / Bag for: ST95, ST100, ST125 & ST130. P 1047 (ingår / included) Säkerhetsband för säkring av stege Safety strap for securing the ladder 16

17 BY BÅTSYSTEM ON ON BY BÅTSYSTEM BY BÅTSYSTEM för båtar upp till 40 med blylina Windlass systems for yachts up to 40 with lead rope ON Låt Ankarlift göra jobbet! Let Ankarlift do the work! Ankarlift är en helsvensk produkt. Ankarlift is made in Sweden. Ankarspel och tillbehör / Windlass systems and accessories Ankarlift med fritt fall gör båtlivet enklare, bekvämt och säkert. Du fäller ankaret med en enkel knapptryckning och lägger det precis där du vill ha det. När du lägger loss slipper du slitet med en våt och smutsig dragglina. Ankarlift har en unik, patenterad och aktiv tryckrulle som griper om linan oavsett belastning. Även om linan slackar tar Ankarlift hem den. Sista biten sker i lågfartsläge. Som tillbehör finns en fjärrkontroll som gör att du t ex kan justera båten från land. Ankarlift monteras invändigt eller utvändigt. Ankarlift är en helsvensk produkt som har sålts till mer än nöjda kunder. Båtsystem har samarbete med auktoriserade installatörer i hela landet. Ankarlift makes it easy to drop and especially raise the anchor. A simple keypress and the anchor is risen. No more hard work with a wet and dirty anchor line. Ankarlift is different from other windlasses due to its patented design. An active pressure roller grips the anchor line irrespective of line tension. Ankarlift won t ever slide. Ankarlift can be mounted internally or externally at the stem or stern of a vessel and can be remote controlled. Several useful accessories are available. Ankarlift has over satisfied users all over Scandinavia. Båtsystem cooperates with authorized dealers in Sweden. ON Ankarspel, invändigt montage. 12V, 1000W Manöverpanel & monteringskit ingår. Windlass, internal mounting. 12V, 1000W Control panel & mounting kit included Ankarspel, utvändigt montage med kåpa. Manöverpanel & monteringskit ingår. 12V, 1000W Windlass, external mounting with cover. Control panel & mounting kit included. 12V, 1000W 1100 Fjärrkontroll Remote control 1151 Manöverpanel, vattentät (ingår i ankarspelet) Control panel, waterproof (included in windlass) 1121 Säkring, 70A Fuse, 70A ON > 500 > 500 > >165 Invändig montering i akterspegel. Internal stern mounting. Invändig montering i skott Internal bulkhead mounting. Invändig montering i durk eller i däck. Internal mounting in the floor or in the deck. För rätt montage till din båt tala med din marinhandlare. / For the right mounting on your boat please contact your marine parts dealer. 17

18 BY BÅTSYSTEM Windlass systems Ankarhållare / Anchor holders Vi har alltid en ankarhållare som passar till just din båt, för fast eller rörligt montage. Vi hjälper dig med rätt val. We have always an anchor holder that fits your boat, with fixed or adjustable mounting. We will help you for the right choice Antares Nimbus DC PM BU90 Rostfritt syrafast stål AiSi 316 Stainless steel AiSi 316 Detta behövs! För ett komplett fungerande ankarspel krävs det: Ankarspel Säkring Ankarhållare Blylina Utgå från grundpaketet (AKIT) och byt eller lägg till det som passar bäst till din båt. ON You need this! For a complete windlass system you will need: Windlass Fuse Anchor holder Lead rope Start with the basic kit (AKIT) and then change to products that will fit better on your boat. Manövrar. /Manoeuvers Ankarhållare för Bruce. Max 15 kg. Anchor holder. Max 15 kg Ankarhållare för Bruce. Max 15 kg. Anchor holder. Max 15 kg. Kasta ankar / Dropping the anchor c/c x K Ankarhållare. Max 15 kg Anchor holder, max 15 kg Sträck ankarlinan med fjärrkontrollen / Stretch the anchor line with the remote control 1326 Ankarhållare för Bruce. Max 15 kg. Infälld Anchor holder. Max 15 kg. Recessed 1400 Ankarhållare. Max 15 kg Anchor holder, max 15 kg 31 Dra upp ankaret / Raising the anchor 1405 Ankarhållare, justerbar, låsbult. Max 15 kg Anchor holder, adjustable, locking. Max 15 kg P Ankarhållare, justerbar. Max 20 kg Anchor holder, adjustable. Max 20 kg 1412 Brytrulle med lingenomföring, 0180 linvinkel. Anchor roller with rope hole, 0180 rope angle 1415 Ankarhållare, justerbar. Max 20 kg. / Anchor holder, adjustable. Max 20 kg 18

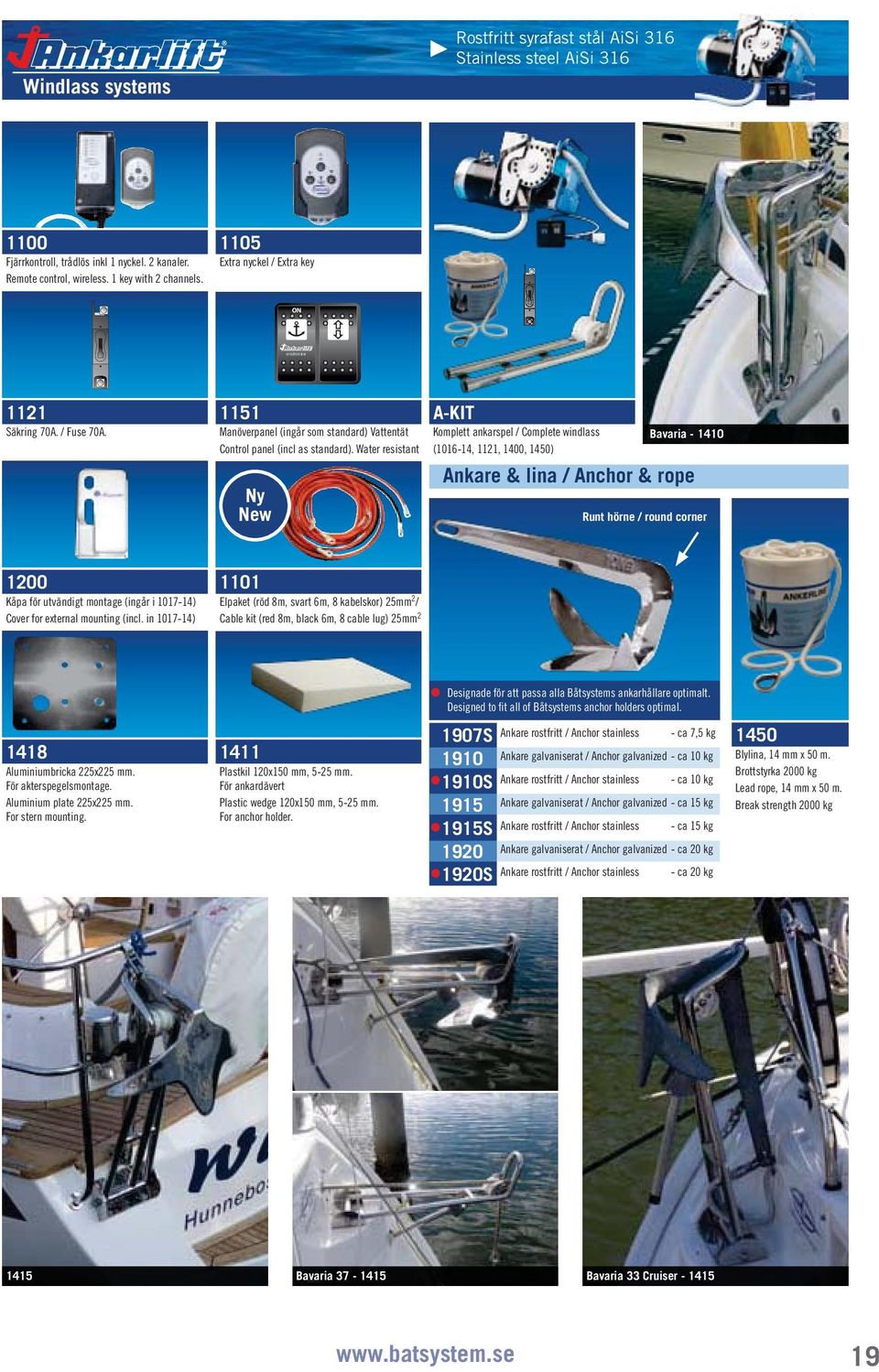

19 Windlass systems Rostfritt syrafast stål AiSi 316 Stainless steel AiSi Fjärrkontroll, trådlös inkl 1 nyckel. 2 kanaler. Remote control, wireless. 1 key with 2 channels Extra nyckel / Extra key ON BY BÅTSYSTEM 1121 Säkring 70A. / Fuse 70A Manöverpanel (ingår som standard) Vattentät Control panel (incl as standard). Water resistant Ny New AKIT Komplett ankarspel / Complete windlass (101614, 1121, 1400, 1450) Bavaria 1410 Ankare & lina / Anchor & rope Runt hörne / round corner 1200 Kåpa för utvändigt montage (ingår i ) Cover for external mounting (incl. in ) 1101 Elpaket (röd 8m, svart 6m, 8 kabelskor) 25mm 2 / Cable kit (red 8m, black 6m, 8 cable lug) 25mm 2 Designade för att passa alla Båtsystems ankarhållare optimalt. Designed to fit all of Båtsystems anchor holders optimal Aluminiumbricka 225x225 mm. För akterspegelsmontage. Aluminium plate 225x225 mm. For stern mounting Plastkil 120x150 mm, 525 mm. För ankardävert Plastic wedge 120x150 mm, 525 mm. For anchor holder. 1907S S S S Ankare rostfritt / Anchor stainless ca 7,5 kg Ankare galvaniserat / Anchor galvanized ca 10 kg Ankare rostfritt / Anchor stainless ca 10 kg Ankare galvaniserat / Anchor galvanized ca 15 kg Ankare rostfritt / Anchor stainless ca 15 kg Ankare galvaniserat / Anchor galvanized ca 20 kg Ankare rostfritt / Anchor stainless ca 20 kg 1450 Blylina, 14 mm x 50 m. Brottstyrka 2000 kg Lead rope, 14 mm x 50 m. Break strength 2000 kg Bavaria Bavaria 33 Cruiser

20 Radar/Antennmast Lättmonterad mast för alla båtar Radar/Antenna pole Easily mounted pole for all yachts Båtsystems radarmast passar för alla båtar och antenntyper och lämpar sig även för solpaneler och vindkraftverk. Masten kan fås i 2 3 meters längd och är tillverkad i 80 mm eloxerade aluminiumrör. Den har en rad tillbehör för anpassning till olika båttyper och placeringar. Masten kan monteras såväl på som genom däck eller akterspegel och har två olika fästen en reglerbar fot (020 ) för däcksmontage och en för utvändigt montage (099 ). Masten kan även utrustas med upp till fyra antennfästen för t ex GPS, VHF och satellitkommunikation. Radarmastens smarta system ger massor av möjligheter radar, vindsnurra, antennfäste, solpanel, kran och dävert till jollen. Flexibla fästen gör att den enkelt monteras där du vill ha den. Our clever radar pole system makes a lot of opportunities radar, wind charger, solar cells, crane and davit for the dinghy. Flexible fittings makes it easy to mount wherever you choose. Båtsystem s radar pole is suited for practically every boat and yacht, and for all types of antennas. The pole itself is from 2 to 3 metres and is manufactured in 80 mm eloxed aluminium. It has a number of accessories for the adaption to different types of boats and alternative locations. The pole can be flush mounted or through the deck or stern. It has two different mounting brackets; one unique adjustable foot (020 ) for ondeck mounting and one for outside mouinting (099 ). The pole kan be equipped with up to four separate antenna attachments for e.g. GPS, VHF and satellite antennas. RAKIT CUSTOM (eget urval / pick your own equipment) RA302 RA701 RA303 RA120 RA401 RA610 RA550 RA415 RA304 RA302: Toppplatta / Top plate RA301: Toppbeslag / Top fitting RA304: Antennfäste / Antenna fitting Ø38 / Ø48 RA538 / RA548: Fäste för vindgenerator / Fitting for windcharger RA701: Kran / Crane RA401: Pulpitfäste / Pulpit fitting RA415: Stag med svepfästen för pulpit och däck fäste/ Strut with wrap fittings for pulpit and deck mounting oring RA201: Däcksfäste/ Deck mounting. RA610 / RA620: Vinkeljustering till däcksfäste / Angle adjustment for deck mounting RA303: Vinklingsbart toppbeslag / Top mounting for angle to top plate RA101: Skarvhylsa / Joint tube RA550: Solcellsfäste / Solar cell mounting RA402: 90 Pulpitfäste / 90 Pulpit fitting RA202: Fäste för akterspegel / Stern mounting RA100 Radarmast diam 80 mm rör aluminium, per meter / Radar pole diam 80 mm tube aluminium / meter RA120 Radarmast diam 80 mm 2000 mm rör aluminium / Radar pole diam 80 mm 2000 mm tube aluminium RA125 Radarmast diam 80 mm 2500 mm rör aluminium / Radar pole diam 80 mm 2500 mm tube aluminium RA130 Radarmast diam 80 mm 3000 mm rör aluminium / Radar pole diam 80 mm 3000 mm tube aluminium RA101 Skarvhylsa för 80 mm radarmast / Joint tube for 80 mm radar pole RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA202 Fäste för akterspegel 090 / Stern mounting, 0 90 RA301 Toppbeslag inkl fästskruv standard / Top mounting with standard fitting screw RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta / Top mounting for angle to top plate RA304 Antennfäste med 1 NF gänga / Antenna fitting with 1 NF screw thread RA401 Pulpitfäste med rostfri bygel för 25mm rör / Pulpit fitting with stainless steel mounting (Ø25mm) RA pulpitfäste / 90 pulpit fitting RA415 Komplett stag inkl fästen för däck och pulpit (Ø25 mm), L=1500 mm / A complete strut with fittings for deck and pulpit (Ø25 mm), L=1500 mm RA538 Fäste för vindgenerator, Ø38 mm / Fitting for windcharger, Ø38 mm RA548 Fäste för vindgenerator, Ø48 mm / Fitting for windcharger, Ø48 mm RA550 Solcellsfäste, 80 mm beslag, vridbar 360, tippbar 90 / Solar cell mounting, 80 mm fittings, rotating 360 tilting 90 RA610 Vinkeljustering till däcksfäste 0 10 / Angleadjustment for deck mounting 0 10 RA620 Vinkeljustering till däcksfäste 0 20 / Angleadjustment for deck mounting 0 20 RA701 Kran, max 50 kg / Crane, max 50 kg RA801 RA802 RA806 RA För mer information tala med din marinhandlare. / More info contact Your marine parts dealer.

21 Radar/Antennmast Lättmonterad mast för alla båtar Radar/Antenna pole Easily mounted pole for all yachts RA1KIT RA120 Radarmast diam 80 mm 2000 mm rör aluminium Radar pole diam 80 mm 2000 mm tube aluminium RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA301 Toppbeslag inkl fästskruv standard / Top mounting with standard fitting screw RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete struts with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm RA2KIT RA120 Radarmast diam 80 mm 2000 mm rör alu./ Radar pole diam 80 mm 2000 mm tube aluminium RA202 Fäste för akterspegel 090 Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate RA304 Antennfäste med 1 NF gänga/ Antenna fittings with 1 NF screw thread RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete strut with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm RA3KIT RA120 Radarmast Ø 80 mm 2000 mm rör alu./ Radar pole Ø 80 mm 2000 mm tube alu. RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate RA304 2 st Antennfäste med 1 NF gänga/ 2 Antenna fittings w. 1 NF screw thread RA415 2 st kompletta stag inkl fästen/ 2 complete strut with fittings RA550 Solcellsfäste med 80 mm beslag/ Solar cell mounting, 80 mm fittings RA701 Kran, max 50 kg/ Crane, max 50 kg Max 2m (without struts) x100 Ny New Ny New Ny New RA4KIT Utan stag / No struts RA130 Radarmast Ø 80 mm 3000 mm rör alu./ Radar pole Ø 80 mm 3000 mm tube aluminium. RA201 Däcksfäste med oringstätning standard / Deck mounting with standard oring RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA302 Topplatta för radar 280x280 mm / Top plate for radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta/ Top mounting for angle to top plate RA304 2 st Antennfäste med 1 NF gänga/ 2 Antenna fittings w. 1 NF screw thread RA5KIT Searchlight 9556 RA125 Radarmast Ø 80 mm 2500 mm rör alu./ Radar pole Ø 80 mm 2500 mm tube aluminium. RA202 Fäste för akterspegel 090 / Stern mounting, max 90 RA538 Fäste för vindgenerator, Ø38 mm / Fitting for windcharger, Ø38 mm RA415 2 st kompletta stag inkl 2 st fästen för däck och 2 st fästen för Ø25 mm pulpit, L=1500 mm 2 complete strut with 2 fittings for deck and 2 fittings for Ø25 mm strut, L=1500 mm Sökljus, vattentät IP65./ Searchlight, waterproof IP65. 8 LED 936V DC, 11W. För mer information tala med din marinhandlare. / More info contact Your marine parts dealer. 21

22 Rattar, pulpit och mantågsstöttor Wheel, pulpits and stanchion All vår övriga utrustning tillverkas i maskinpolerat rostfritt syrafast stål AiSi 316. All of our extra equipment is made from stainless steel AiSi 316. WH34SS Rostfri ratt, ø 340 mm, foamklädd Stainless steering wheel, ø340 mm, foam coated. WH34SSK Rostfri ratt, ø 340 mm, foamklädd med knopp Stainless steering wheel, ø340 mm, foam coated with knob. WH 38SS, WH 32SS Rostfri stålratt, ø 380 mm eller ø 320 mm Stainless steering wheel, ø 380 or ø 320 mm WH 27SS Rostfri stålratt med knopp, ø 275mm Stainless steering wheel with knob, ø 275 mm Pulpit / Pulpit HR , 2945 S PPK600, GPT100, BKT72 PP 350 Pulpit till MP75 och MPA75. LP200 PPK 600 Pulpit till PT Pulpit for PT10044 LP200 Lanternaplåt för PPK600 Light plate for PPK600 PP 3501 Pulpit för däckmontage. Pulpit for deck mounting S, 2943 S Mantågsstötta / Stanchion: 610 mm, svetsad topp (2945 S) 610 mm, plast topp (2943 S) 610 mm, welded knob (2945 S) 610 mm, plastic knob (2943 S) , 2942 Mantågsfot / Stanchion socket: 90 (2941), 84 (2942) 90 (2941), 84 (2942) LP200 PPK 800 LP200 Pulpit till GPT Lanternaplåt för PPK800 Pulpit for GPT14042 Light plate for PPK800 PP 620 Pulpit för mantågsfot. Pulpit for stanchion socket. SG 275 Superglans putsmedel för rostfritt, 275 ml. Super polish for stainless steel, 275 ml. TO 275 Teakolja, 275 ml. Teakoil, 275 ml. ST Kit 1 st Superglans, 1st Teakolja, 1st Polerduks rulle 1 Superpolish, 1 Teakoil, 1 Polish cloth 22

23 Pollare och dävert Bollard and davit All vår bryggutrustning tillverkas i maskinpolerat rostfritt syrafast stål AiSi 316. All of our bridge equipment is made from stainless steel AiSi 316. BPL80200 Bult/Bolt: M12 BPL Pollare med 6 st LEDs, 12V, 6x0,15W. Bollard with 6 LEDs, 12V, 6x0,15W. TR01 TR02 Bult/Bolt: M6 BP Pollare. / Bollard. Dävert / Davit Bult/Bolt: M8 BP Pollare. / Bollard x140 Bult/Bolt: M8 BP Pollare. / Bollard. Bult/Bolt: M12 BP Pollare. / Bollard. TR04 TR01 Trafo. 13,2V, 750mA, IP67. TR02 Trafo. 12V, 1,5A. För skyddad miljö. For protected environment. TR04 Trafo. 12V, 2,5A, IP rör/tube: Ø32 mm DV32 Dävert, max 75 kg (40 kg/dävert). P1033 Davit max 75 kg (40 kg/davit). P1033 rör/tube: Ø42 mm DV42 Dävert max 120 kg (60 kg/dävert). P1080 Davit max 120 kg (60 kg/davit). P1080 DVblock DV32/DV42 P1033/P1080 Omega 36 DV32 DVblock Dävert kit för 2 dävertar: Tågvirke, Barton FS2, Storskotsblock Davit kit for 2 davits: Rope, Barton FS2, Mainsheet block P1014/ P1001 Förankras i pulpit. / Mounted on pulpit. 23

24 Pollare och grabbräcken Bollards and grabrail All vår övriga utrustning tillverkas i maskinpolerat rostfritt syrafast stål AiSi 316. All of our extra equipment is made from stainless steel AiSi 316. Pollare (DNV certifierade) / Cleats (DNV certified) x31 43 P 145 Bult/Bolt: M8 c/c 50 mm x35 54 P 200 Bult/Bolt: M10 c/c 69 mm x38 67 P 250 Bult/Bolt: M10 c/c 82 mm x40 80 P 285 Bult/Bolt: M12 c/c 100mm x50 90 P 360 Bult/Bolt: M16 c/c120 mm Pollare / Cleats Pollare och brickor, typgodkända, rostfria och högglanspolerade. Cleats and plates, certified, polished and stainless steel. PB 250 Bricka/Plate: 150x38 c/c 82 mm Grabbräcken / Grab rails Med fot / with foot Utan fot / without foot Med LED / with LED PB 285 Bricka/Plate: 160x40 c/c 100 mm PB 360 Bricka/Plate: 180x50 c/c 120 mm GR fot / foot Ø42 mm GRS fot / foot Ø50 mm GRB utan fot / no foot GRL fot / foot Ø42 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bulthål/Bolthole: Ø5 mm H= 60 mm Bult/Bolt: M8 H= 60 mm Bult/Bolt: M8 GR350 GR500 GR750 L=350 mm L=500 mm L=750 mm GRS350 GRS500 GRS750 L=350 mm L=500 mm L=750 mm GRB200 GRB350 GRB500 GRB750 L=200 mm L=350 mm L=500 mm L=750 mm GRL350 GRL500 GRL750 L=350 mm, 2 LED L=500 mm, 3 LED L=750 mm, 4 LED H= 60 mm Bult/Bolt: M8 H= 60 mm Bulthål/Bolthole: Ø5 mm H= 60 mm Bult/Bolt: M8 GR850 GR1250 GR1500 L=850 mm L=1250 mm L=1500 mm GRS850 GRS1250 GRS1500 L=850 mm L=1250 mm L=1500 mm GRL850 L=850 mm, 4 LED GRL1250 L=1250 mm, 6 LED GRL1500 L=1500 mm, 6 LED 12V, 20mA / LED. Mycket strömsnål / Low power consumption. Monteringsförslag. / Mounting ideas. 24

25 Beslag för alla konstruktioner Fittings Våra beslag tillverkas i maskinpolerat rostfritt syrafast stål AiSi 316. Our fittings are made from stainless steel AiSi 316. Ø8 mm P1001 P1000 Pekebeslag, Ø32 mm Ø8 mm Ø6 mm Ø6 mm Ø6 mm P1028 P1002 P1065 P1004 P1003 P1082 Ubeslag, Ø32 mm Ubeslag, Ø25 mm Ubeslag, Ø25 mm Ubeslag, Ø25 mm Ubeslag, Ø22 mm Ubeslag, Ø25 mm P1033 P1060 L= 200 mm Pekebeslag, Ø42 mm Ø10 mm P1038 P1033 P1027 P1030 Svirvlad bygel, Ø25Ø32 mm Svirvlad bygel, Ø25Ø25 mm Svirvlad bygel, Ø32Ø32 mm P1046 P1039 P1038 P1073 Klammer, nylon, Ø38 mm Klammer, nylon, Ø32 mm Klammer, nylon, Ø25 mm Klammer, nylon, Ø22 mm P1060 Förlängningsrör med hylsa till BUstegar P1019 Ändbeslag, Ø42 mm Plast P1018 Ändbeslag, Ø32 mm Plast P1058 Ändbeslag, Ø25 mm Plast P1017 Justeringsplugg, för fallande stäv. Plast P1016 Ändbeslag, Ø25 mm Plast P1014 P1013 P1071 P1072 Universalbeslag Ø70 mm Nyckelhålsbeslag Ø70 mm Nyckelhålsbeslag Ø62 mm Nyckelhålsbeslag, nedsänkt, Ø50 mm P1015 Bricka för Ø 25 mm rör Plast P1063 P1064 Bricka: Ø 17,5 mm Hål: Ø 6mm Plast Bricka: Ø 21 mm Hål: Ø 10 mm P1012 Passbricka, 5, Ø54 mm. P1011 Superbricka, Ø55 mm P1031 Ändbeslag, Ø18,8 mm Plast P1059 Hookbeslag till BU70P12 P1048 Plastbricka, Ø27 mm P1069 P1068 Tbeslag, Ø55 mm Universalbeslag Ø62 mm P1008 Hookbeslag till stege P1049 Plastbricka, Ø34 mm P1084 Plastppackning, Ø34 mm. Dubbelsidig 25

26 Beslag för alla konstruktioner Fittings Våra beslag tillverkas i maskinpolerat rostfritt syrafast stål AiSi 316. / Ourfittings are made from stainless steel AiSi 316. P1076 P1081 Ny New Ø25 mm P1066 Rostfri öppningsbar klammer med öglebult Ø25 mm P1076 Rostfri öppningsbar klammer, Ø25 mm Ny New P1076 P x25 mm P1074 Universal stag för MPA75. Hål Ø10 mm 290x30 mm Ny New P1091 Universal stag för MPA100. Hål Ø10 mm. P1081 Pulpitplugg. Ø21mm. Hål Ø8mm. P1037 Korspollarbeslag Ny New P1080 Dubbelt rörfäste. Med distansrör. Passar Ø42 + Ø42, Ø42 + Ø32 och Ø42 + Ø25 mm rör. P1090 Förlängning för MP100, 250 mm. P1041 Öglebult, M8x50 mm P1043 Däckbeslag till ST95, ST100, ST125, ST130 P1035 Förstagssfäste till peke P1302 Bult till ankarrulle, M10x110 mm P1034 Stag Ø25 mm. L=1000 mm. Till GPT100, GPAT100, PT10044, GPT P1026 Stag Ø22 mm. L=550 mm. Till HP65. P1032 Stag Ø22 mm. L=350 mm. Till Plattform & stege. P1021 Stag Ø22 mm. L=250 mm. Till Plattform & stege. P1050 Stag Ø22 mm. L=200 mm. Till Plattform & stege. P1051 Stag Ø22 mm. L=175 mm. Till Plattform & stege. P1052 Stag Ø25 mm. L=350 mm. Med stoppbult P1053 Stag Ø25 mm. L=325 mm. Med stoppbult. P1054 Stag Ø25 mm. L=250 mm. Med stoppbult. Till BUT stegar P1055 Stag Ø25 mm. L=150 mm. Med stoppbult. Till BUT stegar P1056 Stag Ø25mm. L=200 mm. För universalbeslag. P1057 Stag Ø28mm. L=200 mm. För universalbeslag P1009 Förlängning L=50 mm, Ø25 mm P1010 Förlängning L=50 mm, Ø32 mm P1085 Förlängning 30, Ø32 mm P1022 Stag till plattform, Ø25 mm, L=750 mm, M8. Utvändig gänga. M6 B=60 mm P1301 Ankarrulle, passande till peke B=59 mm P1070 Rulle till P1301, Ø77 mm, hål Ø10,5 mm P1045 Stag, stävstege (rak stäv) P1036 Låsratt för STstegar P1025 Stag, stävstege, Ø16 mm, L=650 mm (till alla ST stegar) P1029 Bygel, Ø25 mm P1006 Klammer, Ø32 mm P1005 Klammer, Ø25 mm Skruvsats SS01 SS02 SS03 SS04 SS05 SS06 SS07 SS08 P1062 Ändbeslag till stag för stävstege Produkt P1044 Tapp för nyckelhålsbeslag, Ø25 mm rör PT10044, GPT10044, GPAT100, GPT100 PS65, PS55 PT , PT PT8035, PT10035, PT , PT HP65 MP75, MPA75 MP50 MP100 26

27 Vad passar på din båt? What fits your boat? Ta reda på vilken plattform som passar din båt / Find out which platform fits on your boat Bredd / Width Höjd / Height Bredd / Width mm mm Teaken anpassas normalt inte (utom på speciella plattformar). No adjustment for the teak is needed (except on special platforms). Mät på akterspegeln så ser du vilken plattform som får plats. Measure the stern so you will know which platform fits. Eventuella stag kapas till rätt längd. Strut, if any, is cut to the right size. Vid starkt rundad akterspegel kan förlängning monteras. If the stern is very round, extensions may be mounted / Anpassa teaken efter fören. / Adjust the teak for the bow. Justerbara universalbeslag för alla vinklar. Adjustable universal fittings for all angles. Peke passar alltid till din båt / Bow spring always fits your boat Justerbara ubeslag för alla vinklar. Adjustable ufittings for all angles. Välj först vad du vill ha för peke: Långt eller kort och med eller utan ankarhållare. Sedan monterar du bara enligt bifogad monteringsanvisning. Decide first which bow spring you want: Long or short and with or without anchor holder. Then you mount the bow spring with the installation manual attached. GPT100, GPAT100 PT10044 GPT10044 GPT14042 samma princip / same procedure P1009 Stag kapas till rätt längd. Strut is cut to right size. Justerbara ubeslag för alla vinklar. Adjustable ufittings for all angles. MP75 MPA75 MP Stag kapas till rätt längd. Strut is cut to right size. Alternativ Alternative Vid befintlig ankarhållare With existing anchor holder 560 P Teaken anpassas normalt inte. / No adjustment for the teak is needed. Vid befintlig ankarhållare kan förlängning monteras. If an anchor holder already exists, extensions may be mounted. Justerbara universalbeslag för alla vinklar. Adjustable universal fittings for all angles. MP Teaken anpassas normalt inte. / No adjustment for the teak is needed. Justerbara universalbeslag för alla vinklar. Adjustable universal fittings for all angles. HP Anpassa teaken efter fören. / Adjust the teak for the bow. Teleskopstag. Telescopic strut. På vissa modeller av peken och badplattformar är stag och trämaterial i råformat vid leverans och skall finjusteras vid tillpassning på båten. Se ytterligare information i monteringsanvisningen. Justerbara ubeslag för alla vinklar. Adjustable ufittings for all angles. Some models of bow springs come with supports and wooden material in raw fomat and should be fine tuned at installation. Further information is given in the mounting instructions supplied. 27

28 Rekommendationstabeller segelbåt, akter Recommendation tables sailing yachts, stern BÅTTYP YACHT MODEL Albin Accent Albin 78 Albin 79 Albin Alpha Albin Delta Albin Express Albin Nova Albin Nova Albin Stratus Allegro 2733 Amigo 23 Amigo 2730 Ansa 42 Aphrodite 25 Aphrodite 30 Aphrodite 34 Arcona 32 Arcona 32 Arcona 36 Arcona 36 Arcona 355 Athena 34 Avance 33 Avance 36 B31 BB 10 Ballad Bandholm 27 Beason 31 Becker 27 Bellona 29 Bianca 28 Bianca 101 Bianca 320 Bianca Lido Bianca Riviera Birdie 32 Bumerang C&C 25 C&C 30E Carrerra Cayenne Cenit 33 Comfort 30 Comfort 32 Comfort 32 Comfort 34 Comfortina 32 Comfortina 32 Compis 97 Conqubin 38 Contrast 33 Contrast 33 Contrast 36 Contrast 36 Crown 31 Cumulus Cumulus Dehler 31 Dehler 33 Dehler 33 Diva 39 Dixie 27 Dixie 32 Dominant 95 Elvström 6,5 Facil 26 Facil 30 Facil 35 Fantasi 37 Finnexpress Finnfire 33 Finnflyer 31 First 235 First 28 First 32/325 First 35S5 Forgus 31 Forgus 31 Forgus 36 Forgus 36 Fortissimo PLATTFORM PLATFORM PS 55 PS 55 PT PT x 2 PR PT PT PT PR STEGE LADDER BKT73 BK90 / BKT73 BT 70 FOTSTEG FOOTSTEP BÅTTYP YACHT MODEL Granada 23 Granada 31 Guyline 95 H 35 H 323 HR 26 HR 26 HR 29 HR 312 HR 352 HR 36 HR 382 HR 39 HR 42 HR 45 HR 49 HR 94 Kutter IW 31 J 105 Johnson 23, 26 Johnson 26 King s Cruiser 33 L 32 Lady Helmsman Linjett 29/30, 32 Linjett 35 Maestro 31 Malö 40, 106 Mamba 29, 31 Mamba 34 Mamba 35 Marieholm 28 Marieholm 32 Marieholm MS20 Marieholm S20 Mascot 28 Maxi 33, 34 Maxi 68 Maxi 77 Maxi 77 Maxi 80 Racer Maxi 84 Maxi 84 Maxi 87 Maxi 87 Maxi 95 Maxi 95 Maxi 100PS Maxi 108 Maxi 900/909/ Maxi 999 Maxi Fenix Maxi Fenix Maxi Magic Maxi Magic Mikkel 30 Mistinguette Monark 540 Monark 700 Monsun 31 Murena My Helmsman 20 Najad 34 Najad 320 Najad 343 Najad 360 Najad 360 Naver 29 Nord 80 Nord 80 Nordisk familjebåt Nordisk familjebåt Nordship 808 Norlin 34 OE 32 OE 36 Ohlson 22 Ohlson 28 Ohlson 28 Ohlson/Winga 29 Ohlson 88 Ohlson 88 PLATTFORM PLATFORM x 2 PR PS 55 PT PR PS 55 PT (x2) PR x 2 PR PT PT x 2 PR PT x 2 PR PS 55 STEGE LADDER BT 70 BT 72 BU90 / BT 72 BT 70 FOTSTEG FOOTSTEP F2890 F2890 F2890 F2890 F2890 F2890 F2890 F2890 F2890 F2890 F2890 F2890 F2890 F Kompletta monteringsanvisningar finns på vår hemsida. / You will find installation manuals on our homepage.

29 Rekommendationstabeller segelbåt, akter Recommendation tables sailing yachts, stern BÅTTYP YACHT MODEL Omega 28 Omega 30 Omega 34 Omega 36 Omega 36 Omega 42 P 28 Parant Passad Primvent 23 RB 98 Rasmus 35 Rhapsody Rock 20/24 S 30 Scampi Scanmar 31 Scanmar 33, 35 Scanmar 345 Scanner 38 Sea Cat Senorita Helmsman Sheriff 600 Shipman 28 Singoalla Sirena 38 Smaragd Smaragd Cruiser Solus 24 Sunwind 26/27 Sunwind 29 PLATTFORM PLATFORM PT STEGE LADDER BT 72 BT 72 B BT 72 BT 72 FOTSTEG FOOTSTEP BÅTTYP YACHT MODEL Sunwind 29 Sunwind 30 Swan 37 Swede 38 Swede 55 Sweden Yachts 36 Sweden Yachts 340 Targa 96 Trio 80 Triss Magnum 600 Triss Norlin Vagabond 31 Valiant 18 Vega Vindö 32 Vindö 40 Vindö 45 Vindö 50 Viggen W 30 Kompromiss Wasa 30 Wasa 38 Wasa 360 Williamskryssaren Willing 31 Winga 860 Winga , PLATTFORM PLATFORM PT PS 55 PT PT PT PT STEGE LADDER BT 70 BT 70 FOTSTEG FOOTSTEP Rekommendationstabeller motorbåt, snipa Recommendation tables power boat, gig SNIPA, Spetsgafflad akter GIG Nauticat 33 Brofjord 36 Stigfjord 27 Joda Stureholmssnipa Viksund 27 PLATTFORM PLATFORM PS65 PS65 PS65 PS65 PS65 PS55 STEGE LADDER BUT125 FOTSTEG FOOTSTEP MOTORBÅT POWERBOAT Albin 25 Albin MS82 Nimbus 21 Nimbus 22DC Antares 620 PLATTFORM PLATFORM PM14060 PM14060 PM19050 PMR PM STEGE LADDER / BUT45 / BUT47 / BUT45 / BUT45 FOTSTEG FOOTSTEP Cumulus PR , BKT73 Mamba 33 PT8035, BKT73,, 160W Maxi 95 PT10035, BKT73,,160W Malö 116 PT , BK90, 1300 Cenit PT10035, BKT73 Wasa 420 PT , RAKIT (custom) Kompletta monteringsanvisningar finns på vår hemsida. / You will find installation manuals on our homepage. 29
