Ett enklare och bekvämare båtliv, helt enkelt

Transkript

1 2015

2

3 Ett enklare och bekvämare båtliv, helt enkelt Finns det något bättre än att kasta loss och ge sig ut på vattnet en härlig sommardag? Att gå för fulla segel i en härlig bris eller fräsa ut med familj och vänner och bada, grilla och åka vattenskidor? Eller kanske hör Du till dem som njuter mer av att tyst smyga ut en tidig morgon för att fiska i stillhet? Oavsett vad just Du föredrar, så är vi säkra på att Ditt båtliv blir både enklare och roligare med rätt utrustning ombord. Hos Båtsystem hittar Du därför produkter för att få ut det bästa av Ditt båtägande. Med över 30 års erfarenhet av utveckling och ännu längre av båtlivet, vet vi vilka utmaningar och önskemål man kan ställas inför till sjöss. Våra specialiteter är bl a produkter för; behagligare påoch avstigning från båten, enklare, säkrare ankring och segling, LED-belysning för maximal trivsel ombord. Vi har racingpeken som sätter extra fart på segelbåten, badplattformar som ökar säkerheten och komforten och belysning som höjer såväl värdet på din båt som stämningen ombord. Välkommen till ett enklare och bekvämare båtliv! Vilka produkter passar Din båt? - Vi testar ständigt! Köper Du en produkt från Båtsystem kan Du vara säker på att den passar. Det enda Du behöver känna till är modellen på Din egen båt, vi har förmodligen redan mätt den åt dig. Kärnan i vårt utvecklingsarbete är, tillsammans med synpunkter och ideér från våra kunder, mätningar av båtar. Genom att mäta båtar så fort vi kommer åt, t ex med vår testvagn på mässor, samlar vi kontinuerligt in information för att utveckla nya produkter. Vi prövar också ut vilka av våra befintliga produkter vi kan rekommendera till respektive båtmodell. Du är varmt välkommen att kontakta oss, så hjälps vi åt att hitta rätt produkt till dig. Båtsystem AB, Traneredsvägen 112, S Västra Frölunda, Sweden Tel: , Fax: , info@batsystem.com

4 Välj Båtsystem för ett enklare och bekvämare båtliv.

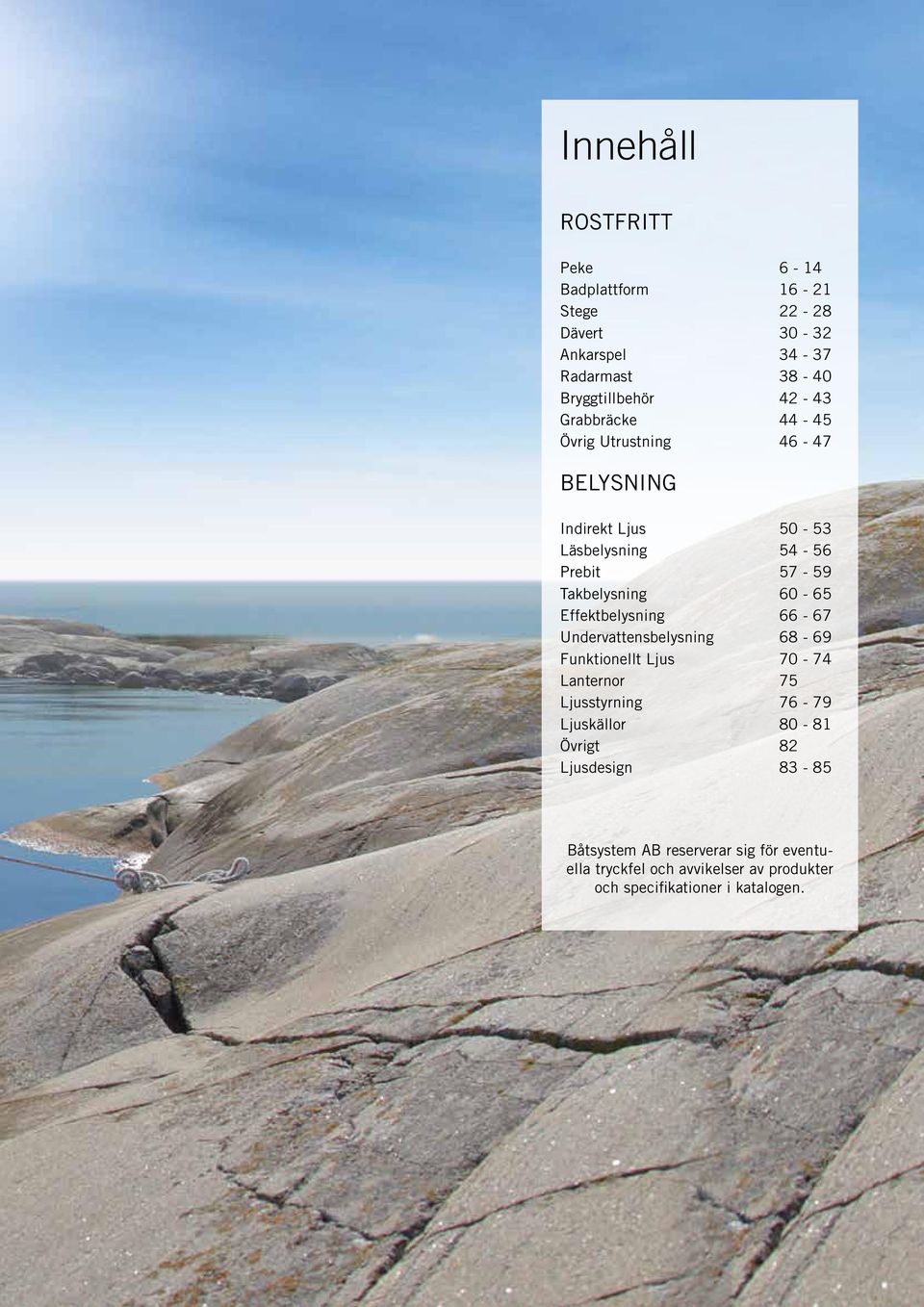

5 Innehåll ROSTFRITT Peke 6-14 Badplattform Stege Dävert Ankarspel Radarmast Bryggtillbehör Grabbräcke Övrig Utrustning BELYSNING Indirekt Ljus Läsbelysning Prebit Takbelysning Effektbelysning Undervattensbelysning Funktionellt Ljus Lanternor 75 Ljusstyrning Ljuskällor Övrigt 82 Ljusdesign Båtsystem AB reserverar sig för eventuella tryckfel och avvikelser av produkter och specifikationer i katalogen.

6 Peke Förläng båtlivet med ett peke Ett peke höjer inte bara utseendet och kvalitetskänslan på din båt, det gör också hela båtupplevelsen bättre. Utnyttja vindarnas fulla potential med gennaker eller Code-0, kom i land på alla möjliga och omöjliga ställen och kom ombord även när benen är för korta eller för trötta. 6

7 PERFORMANCE Vårt senaste tillskott av peken för segelbåtar. Utvecklade med fokus på design, funktionalitet och seglingsprestanda. RACE Racingpeke utvecklat med seglingsprestanda i fokus. Utmärkt för Code-0 och gennaker. Kan kompletteras med stege. CLASSIC Klassiska gennarkerpeken för segelbåtar. Förenklar av- och påstigning. COMFORT Peken med svetsad stege och kraftiga handtag för bästa stabilitet. Finns både för segel- och motorbåt. MOTORBÅT Peken som passar de flesta motorbåtar. Kombinera gärna med Båtsystems stegar och pulpit för bästa säkerhet och tillgänglighet. 7

8 Peke - segelbåt PERFORMANCE Performance-serien är vårt senaste tillskott av peken för segelbåtar, som utvecklats med fokus på design, funktionalitet och seglingsprestanda. Med Performancepeket får du ut maximalt av seglingen med gennaker eller Code-0. Den justerbara ankarrullen klarar ankare upp till 20 eller 30 kg (beroende på modell) och passar alla vanligt förekommande ankartyper. En annan unik fördel med våra Performancepeken är att du kan kombinera ett 20-kilosankare med kassettstege. Code-0 Standard, med justerbart stag. Gennakerfäste Standard på alla peken. Stege Kassettstege eller hakstege som tillval. Ankarhållare Justerbar. Teak/Blackline Två peken har Blackline som alternativ till teaken. Fästbeslag Ny design med försänkta skruvar. B L PB105 PB105BL PB120 PB120BL PB140 PB150 Med den nyutvecklade stegen BKT73A kan man kombinera 20 kg ankare med kassettstege på PB120. Art L (mm) B (mm) Rör (mm) För båtar För gennaker Trampyta Ankarrulle Rek. ankare Code-0 Last Passande stege Passande pulpit PB / m2 Teak Max 10 kg 1910S Max 1500 kg BKT73, BKT73T, BU75P, BU75P-4 PPK600 PB105BL / m2 Blackline Max 10 kg 1910S Max 1500 kg BKT73, BKT73T, BU75P, BU75P-4 PPK600 PB / m2 Teak Max 20 kg 1915S Max 2500 kg BKT73A, BU76P-12 PPK600, PPK900 PB120BL / m2 Blackline Max 20 kg 1915S Max 2500 kg BKT73A, BU76P-12 PPK600, PPK900 PB / m2 Teak Max 20 kg 1920S Max 2500 kg BU76P-12 PPK800, PPK900 PB m2 Teak Max 30 kg Max 2500 kg BU80P, BU80P-4 PPK800, PPK900 8

9 RACE Racingpeke utvecklat med seglingsprestanda i fokus. Designat för Code-0 och gennaker och med en avskalad race-design är peket det självklara valet för seglare som vill ha ut det bästa av seglingsupplevelsen men ändå känna sig trygg och säker när man kliver ombord eller i land. Code-0 Standard, med justerbart stag. Evolutionbeslag Stilrena och gedigna. Stag Justerbart i längd och läge för hög belastning. Gennakerfäste Standard på alla peken. Blackline Stilenlig stegyta av industribehandlat laminat. Stege Hakstege som tillval. B L RACE80 RACE100 Ett Code-0 segel utsätts för stora krafter, både horisontellt och vertikalt. Ett löstagbart eller hopfällbart peke är inte konstruerat för dessa krafter. Medan löstagbara peken är utmärkta för gennakersegling, kräver Code-0 ett betydligt stadigare trefotsstöd, som samtidigt är lätt och smidigt. Art L (mm) B (mm) Rör (mm) För båtar För gennaker Trampyta Code-0 Last Passande stege RACE m2 Blackline Max 1500 kg BU75P, BU75P-4 RACE m2 Blackline Max 2500 kg BU75P, BU75P-4 9

10 Peke - segelbåt CLASSIC Klassiska gennakerpeken för segelbåtar. Förenklar av- och påstigning. Kan kombineras med stege och ankare upp till 15 kg. Gennakerfäste Standard på alla peken. Stege Kassettstege eller hakstege som tillval. Ankarhållare Integrerad på två modeller upp till 15kg. Teak/Blackline HP65 har Blackline som alternativ till teaken. B L HP65 HP65BL GPT100 GPAT100 PT10044 Art L (mm) B (mm) Rör (mm) För båtar För gennaker Trampyta Ankarrulle Rek Ankare Passande stege Passande pulpit HP m2 Teak - - BKT72-250, BKT73-250, BU60P - HP65BL m2 Blackline - - BKT72-250, BKT73-250, BU60P - GPT / m2 Teak - - BKT72, BKT73, BKT73T, BU75P, BU75P-4 PPK600, PPK900 GPAT / m2 Teak Max 12 kg 1910S BU75P, BU75P-4 PPK600, PPK900 PT / m2 Teak Max 15 kg 1915S BKT72, BKT73, BKT73T, BU75P, BU75P-4 PPK600, PPK900 10

11 Peke - segelbåt / motorbåt COMFORT Peken med svetsad stege och kraftiga handtag för bästa stabilitet. Finns för både segel- och motorbåt. Påsvetsad stege För bättre stabilitet. Fasta handtag För bättre grepp. Hopfällbar stege Teleskop B L H BUT26HP BUT26MP BUT48MP BUT48PT BUT26 BUT48 Art L (mm) B (mm) H (mm) Båghöjd Steg Produkter BUT26HP BUT26, HP65 svetsad BUT26MP BUT26, MP55 svetsad BUT48MP BUT48, MP75 svetsad BUT48PT BUT48, PT10044 svetsad BUT cc BUT26 för svetsning BUT cc BUT48 för svetsning 11

12 Peke - motorbåt FÖR MOTORBÅT < 25 FT Peken för motorbåtar fot. Kombinera med Båtsystems stegar och pulpits för bästa tillgänglighet och säkerhet. Stege Kassettstege eller hakstege som tillval. Teak/Blackline Finns i Blackline eller teak (MP55). Vinklat stag för enkelt montage. B L MP40 MP55 MP55BL Art L (mm) B (mm) Rör (mm) För båtar Trampyta Passande stege Passande pulpit MP Blackline BU60P PP350 MP Teak BKT72-250, BKT73-250, BU60P PP350 MP55BL Blackline BKT72-250, BKT73-250, BU60P PP350 12

13 FÖR MOTORBÅT FT Peken för motorbåtar fot. Kan monteras över befintlig ankarhållare eller med stävstag. Kombinera med Båtsystems stegar och pulpits för bästa tillgänglighet och säkerhet. Stege Kassettstege eller hakstege som tillval. Teak/Blackline Finns i Blackline eller teak. Ankarrulle Integrerad i MPA75. Befintligt ankare Passar för montage på befintlig ankarhållare. B L MP75 MP75BL MPA75 MP90 MP100 Art L (mm) B (mm) Rör (mm) För båtar Trampyta Beslag Ankarrulle Passande stege Passande pulpit MP Teak Universal - BKT72, BKT73, BKT73T, BU75P, BU75P-4 PP350 MP75BL Blackline Universal - BKT72, BKT73, BKT73T, BU75P, BU75P-4 PP350 MPA Teak Universal Max 15 kg BKT72, BKT73, BKT73T, BU75P, BU75P-4 PP350 MP Teak Universal - BKT73, BKT73T, BKT74, BKT74T, BU80P, BU80P-4 PPK500 MP Teak Evolution - BKT73, BKT73T, BU80P, BU80P-4 PP350, PPK

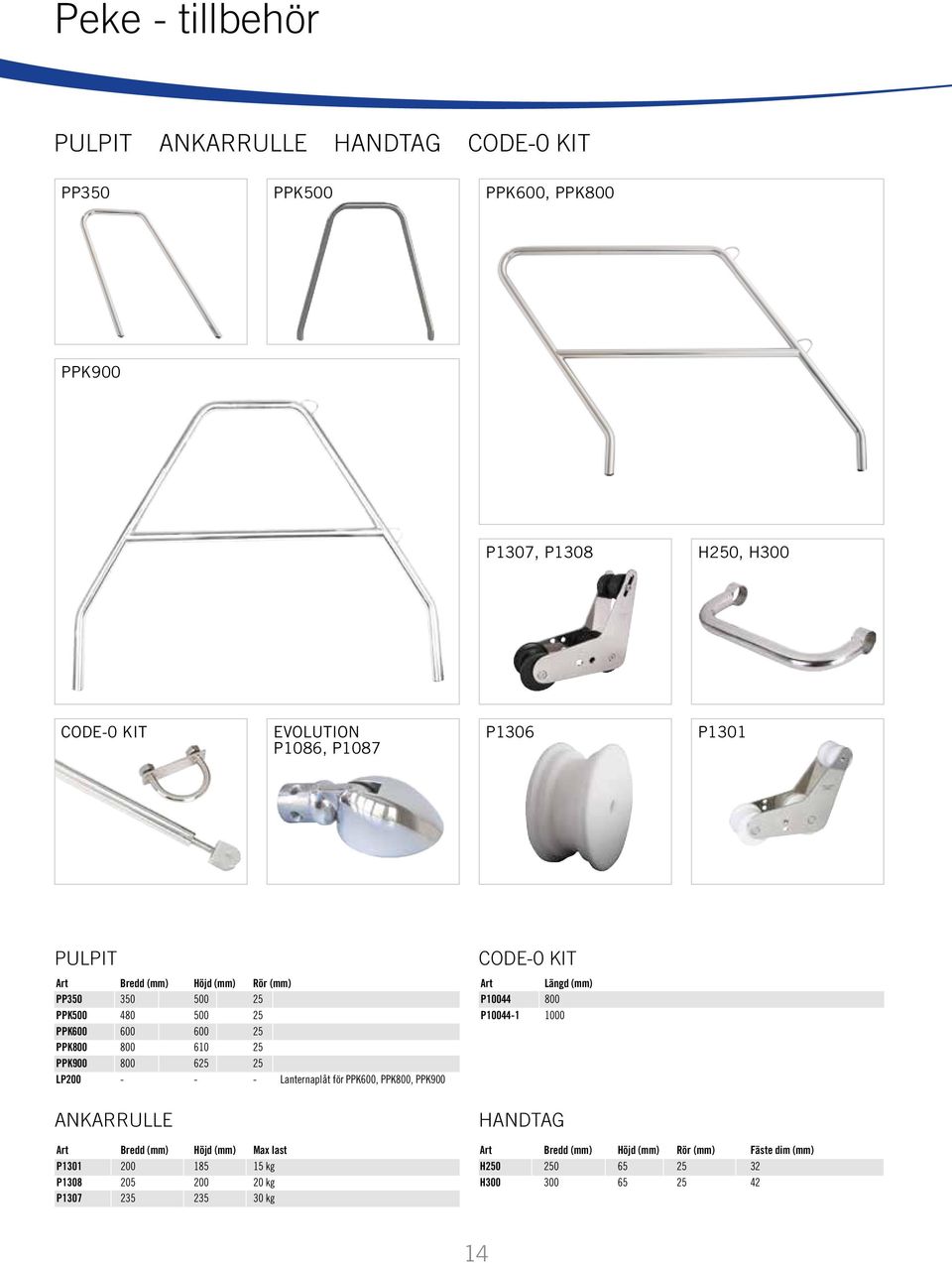

14 Peke - tillbehör PULPIT ANKARRULLE HANDTAG CODE-0 KIT PP350 PPK500 PPK600, PPK800 PPK900 P1307, P1308 H250, H300 CODE-0 KIT EVOLUTION P1086, P1087 P1306 P1301 PULPIT CODE-0 KIT Art Bredd (mm) Höjd (mm) Rör (mm) PP PPK PPK PPK PPK LP Lanternaplåt för PPK600, PPK800, PPK900 Art Längd (mm) P P ANKARRULLE Art Bredd (mm) Höjd (mm) Max last P kg P kg P kg HANDTAG Art Bredd (mm) Höjd (mm) Rör (mm) Fäste dim (mm) H H

15 Galleri Se mer galleribilder på vår hemsida! 15

16 Badplattform Kom närmare vattnet Att bada från båten och veta att du tryggt kan komma upp igen är bara en av fördelarna med en badplattform. Du kommer också att uppleva att ankringen blir lättare, du kan lägga till med aktern mot låga flytbryggor, enkelt kolla vattentemperaturen, eller bara sitta ner en stund. Monterar du en stege på badplattformen får du dessutom den bästa tänkbara säkerhetslösningen. 16

17 35 SERIEN Badplattformar för segelbåtar. Tre liggande parallella teakbrädor eller underhållsfri Blackline. 45 SERIEN Funktionella badplattformar för segelbåtar med säkerhetsgrepp och justerbara teleskopstag. Fyra liggande parallella tekbrädor. 60 SERIEN Stora badplattformar för segelbåtar. Fem liggande parallella teakbrädor och stödjande stag på ovansidan. SNIPA Tvådelade badplattformar i teak med justerbara stag. MOTORBÅT Badplattformar i teak med justerbara stag som passar de flesta motorbåtar. 17

18 Badplattform 35 SERIEN Stabila badplattformar för segelbåtar med stödjande stag under. Tre liggande parallella teakbrädor eller underhållsfri Blackline. 45 SERIEN B H Stege Kassettstege som tillval. Teak/Blackline Finns med Blackline som alternativ till teaken. Funktionella badplattformar för segelbåtar. 45-serien är utrustad med säkerhetsgrepp som är lätta att få tag och hålla sig fast i vid bad eller en man överbord -situation. Fyra liggande parallella teakbrädor. Teleskopstag som går att justera i höjd- och sidled, vilket gör det lätt att montera plattformen på många olika typer av båtar och akterspeglar. H Stag neråt Teleskopiska. B PT8035 PT8035BL PT10035 PT10035BL PT PT PT BL Art B (mm) H (mm) Rör (mm) Trampyta Rekommenderade stegar PT Teak BKT73, BKT73T, BKT74, BKT74T PT8035BL Blackline BKT73, BKT73T, BKT74, BKT74T PT Teak BKT73, BKT73T, BKT74, BKT74T PT10035BL Blackline BKT73, BKT73T, BKT74, BKT74T PT Teak BKT73, BKT73T, BKT74, BKT74T PT Teak BKT73, BKT73T, BKT74, BKT74T PT BL Blackline BKT73, BKT73T, BKT74, BKT74T PT8045 PT Art B (mm) H (mm) Rör (mm) Trampyta PT Teak PT Teak 18

19 60 SERIEN Badplattformar för större segelbåtar. Fem liggande parallella teakbrädor och stödjande stag på ovansidan. 45-serien funktionell design med säkerhetsgrepp och justerbara teleskopstag. Stege Kassettstege som tillval. Stag uppåt För bättre stabilitet. H Stege Kassettstege som tillval. Säkerhetsgrepp Öppningar i teaken för ordentligt grepp. B PR för segelbåtar med utanpåliggande roder. Justerbara stag I vinkel och sidled. Stag neråt Teleskopiska. PT PT PR PM14060 Rekommenderade stegar BKT73, BKT73T, BKT74, BKT74T BKT73, BKT73T, BKT74, BKT74T Art B (mm) H (mm) Rör (mm) Trampyta Rekommenderade stegar PT Teak BKT73, BKT73T, BKT74, BKT74T PT Teak BKT73, BKT73T, BKT74, BKT74T PR Teak BT70, BKT PM Teak BKT73, BKT73T, BKT74, BKT74T 19

20 Badplattform SNIPA Tvådelad badplattform i teak med justerbara stag och fästen. Kombineras med stege i mitten. Stag uppåt För bättre stabilitet. Stege Kombinera med anpassad badstege som förankras med svirvelfäste. H2 H1 B S G T L2 L1 B S PS55 PS65 BUT75 BUT100 BUT125 Art B (mm) H1 (mm) H2 (mm) S (mm) Rör (mm) Trampyta PS Teak PS Teak Art T (mm) L1 (mm) L2 B (mm) G (mm) S (mm) Steg BUT BUT BUT

21 MOTORBÅT Badplattformar för motorbåt i teak med justerbara stag och fästen. Kan kombineras med flera olika stegmodeller. Stege Kassettstege som tillval. Stege Badstege som tillval. H B PM3642 PM4550 PM4580 PM PM19050 PMR20045 PM Art B (mm) H (mm) Rör (mm) Trampyta Rekommenderade stegar PM Teak BT70 PM Teak BT70, BT115 PM Teak BT70, BT115, BKT73, BKT73T, BKT74, BKT74T PM Teak BKT73, BKT73T, BKT74, BKT74T, BUT25, BUT45 PM Teak BKT73, BKT73T, BKT74, BKT74T, BUT25, BUT45, BUT47 PMR Teak BKT73, BKT73T, BKT74, BKT74T, BUT25, BUT45, BUT47 PM Teak Justerbar bredd BKT73, BKT73T, BKT74, BKT74T, BUT25, BUT45, BUT

22 Stege Gå iland och ombord var som helst En stege någonstans på båten är en nödvändighet, antingen monterad direkt på aktern, eller också vid peke eller badplattform. Det viktigaste är att det finns en stege du kan nå från vattnet, om du skulle råka ramla i. Men det handlar inte bara om säkerhet, utan också om att enkelt, smidigt och säkert kunna gå iland var du vill. Med andra ord få ut det bästa av ditt båtliv. 22

23 Stege KASSETTSTEGE / TELESKOPSTEGE Teleskopstege i kassett, för peke och badplattform. Stegarna finns i 2-4 steg med plast eller teaksteg. Kassettlåsning Smart låsning vid in- och utfällning. Fotvänliga steg Kassett Fälls in under plattform eller peke. BKT BKT72 BKT72T BKT73 BKT74 BT70 BT115 Art L (mm) B (mm) D (mm) H (mm) Steg Fällning BKT Plast Kassett/teleskop BKT Plast Kassett/teleskop BKT Plast Kassett/teleskop BKT72T Teak Kassett/teleskop BKT Plast Kassett/teleskop BKT73T Teak Kassett/teleskop BKT Plast Kassett/teleskop BKT74T Teak Kassett/teleskop BT Plast Teleskop BT Plast Teleskop 23

24 Stege KASSETTSTEGE Teleskopstege i kassett för Performancepeke PB120/PB120BL för större ankarkombination. Kassettlåsning Smart låsning vid in- och utfällning. Fotvänliga steg D B H L Kassett Fälls in under plattform eller peke. Utan stag Ger plats för större ankare. Art L (mm) B (mm) D (mm) H (mm) Steg Fällning BKT73A Kassett/teleskop KASSETTSTEGE Teleskopstege i kassett, för peke eller badplattform. Linstyrning för upp och nerfällning. Linstyrning Linor för upp- och nerfällning. Automatlåsning Smart låsning vid in- och utfällning i kassett. D B H L Fotvänliga steg Kassett och Rör Fälls in under plattform eller peke. Avrundat rör som följer pekets form. Art L (mm) B (mm) D (mm) H (mm) Steg Fällning BKR Kassett/teleskop - linstyrd 24

25 HAKSTEGE Stege med kraftiga handtag, hakas fast i peke eller på däck. Kraftiga handtag Extra bra grepp. Uppfällbar Sista steget teleskopisk på 4-steg. B Hakbeslag Enkelt att haka på och av. Säkerhetsband Säkrar stegen om den tappas i vattnet. D L BU60P BU75P BU75P-4 BU76P-12 BU80P BU80P-4 Art L (mm) B (mm) D (mm) c/c mm Steg BU60P Plast Aluminium BU75P Plast BU75P Plast Sista steget teleskopisk BU76P Plast Sista steget teleskopisk BU80P Plast BU80P Plast Sista steget teleskopisk 25

26 Stege STÄVSTEGE Stävstegar för segel- eller motorbåtar. Stegen kan hängas direkt i pulpit eller med beslag i pulpit eller däck. Snabbfästen Lätt att kroka på och av. Hopfällbar Lätt att stuva B B D Stävstag Justerbart Aluminium Två varianter i lättvikts aluminium. D L L Väska Praktisk förvaring av stegen. Säkerhetsband Säkrar stegen om den tappas i vattnet. Beslag P1066 för ett alternativt montage. ST95 ST125 ST125AL ST130 ST130AL ST135 ST90 ST110SN Art L (mm) B (mm) D (mm) Längd ihopfälld Stag (mm) Steg Material Fäste ST AiSi316 stål Krok ST AiSi316 stål Krok ST125AL Aluminium Krok ST AiSi316 stål Krok ST130AL Aluminium Krok ST AiSi316 stål Krok ST AiSi316 stål Nyckelhålsbeslag ST110SN AiSi316 stål Nyckelhålsbeslag ST125 är standardstegen som passar de allra flesta båtar med pulpit att hänga stegen i. ST130 är designad för att passa en trubbigare för eller för med stävankare. Det översta steget är borttaget och överkanten har breddats för att ge plats åt t ex ankare. 26

27 AKTERSPEGEL BUT40, BUT40R C BT72-180, BT72-4 C BUT55, BUT55F C D D D L L BUT30, BUT32, BUT32AL C B L L B B B Art L (mm) B (mm) C c/c (mm) D c/c (mm) Längd ihopfälld (mm) Stag (mm) Steg Fällning BT Teleskop BT Teleskop BUT Uppfällbar BUT Uppfällbar BUT32AL Uppfällbar Aluminiumstege BUT Teleskop/Uppfällbar BUT40R Teleskop/Uppfällbar BUT Teleskop/Uppfällbar BUT55F Teleskop/Uppfällbar 27

28 Stege BADSTEGE Badstege med kraftiga handtag fotvänliga steg. Kraftiga handtag För bättre grepp. Uppfällbar teleskop. B D L BUT25 BUT45 BUT45U BUT47 BUT472S Art L (mm) B (mm) D (mm) Längd ihopfälld Steg Båghöjd (mm) c/c mm Stag (mm) BUT BUT BUT45U BUT BUT472S

29 Skötsel BÅTSYSTEM LIVET UT För att produkten ska behålla sin fina lyster och vara i bästa skick livet ut rekommenderar vi att du gör följade: Undvik metall mot metall. Båtsystems produkter är designade för att minimera den risken. Använd Sikaflex i fästen och skruvhål. Polera och tvätta av produkten efter montering för att få bort borroch polerrester som kan smitta eller oxidera snabbt. Tvätta och polera produkten regelbundet eller minst 2 ggr om året för att hålla aggressiva reagenser borta från ytorna, såsom avgaser, nedfall mm. BRA ATT TÄNKA PÅ Använd inte kromputsmedel för bilar för att polera dina rostfria detaljer på båten, eftersom det är ett grovrengöringsmedel som repar den rostfria ytan. TEAKOLJA OCH SUPERGLANS Rostfritt stål och teak är de bästa standardmaterialen för marint bruk. Men för att behålla sin finsh och slitstyrka behöver de underhållas på rätt sätt. Med Superglans och teakolja tar du enkelt hand om båtens rostfria produkter och teak. De skyddar också mot väder, sol och vind under lång tid. Vi har tagit fram Superglans och Teakolja för att dina produkter från Båtsystem ska hålla i många år. Tvätta inte träytor och detaljer med högtryckstvätt, då det får träfibrerna att resa sig, gröper ur och gör ytan sträv och i värsta fall kan förstöra detaljerna helt. Båtsystems Superglans fungerar även utmärkt för andra hårda metall föremål, t ex i mässing och brons. Lycka till med din båtvård! 29

30 Dävert Lika enkel som genial Har du jollen på släp efter båten eller hänger den i lösa tampar? En robust, flexibel och pålitlig dävert håller jollen stadigt på plats så att den inte tynger ner eller sackar ner farten. Den smarta konstruktionen håller också ut jollen från båten vid sjösättning och upptagning. Med däverten har du alltid jollen körklar, ifall något skulle hända eller om du ligger för ankar och vill ta dig in till land. 30

31 Dävert DÄVERT Stark, smidig och pålitlig dävert. Enkel att montera på och av. Däverten finns med två olika infästningar: för rak akter samt för vinklad eller rundad akter. Den smarta designen använder enbart drag- och tryckkraft, vilket gör att däverten rör sig både vertikalt och horisontellt för att hålla ut jollen från båten. Tillverkad i rostfritt AiSi316 stål, polerat till en högblank finish. Blocksats ingår i paketen. Rakt fäste För rak akter. Vinklat fäste För rundad akter. Ställbar 5, 10 eller 15 grader. Demontering Genomgående bult för lätt demontering. Blocksats Ingår i paketsatserna. A A L DV25 DV32 DV42 Art L (mm) A (mm) Fästbeslag (mm) Maxlast/dävert (kg) Paket DV x DV x120, vinklat (5, 10, 15 ) 50 DV25 KIT x x DV25, DV-block DV25-1 KIT x120, vinklat (5, 10, 15 ) 50 2 x DV25-1, DV-block DV x DV x160, vinklat (5, 10, 15 ) 100 DV32 KIT x x DV32, DV-block DV32-1 KIT x160, vinklat (5, 10, 15 ) x DV32-1, DV-block DV x DV x160, vinklat (5, 10, 15 ) 150 DV42 KIT x x DV42, DV-block DV42-1 KIT x160, vinklat (5, 10, 15 ) x DV42-1, DV-block 31

32 Dävert, Kran TILLBEHÖR P1112 P1110 DV-block DV42-block RA552 Art Beskrivning P1112 Rakt fästbeslag 90 P1110 Vinklat fästbeslag 5, 10, 15 DV-block Tillbehör till 1 st dävertarm. Tågvirke, Seldén storskotsblock (4-skuret) DV42-block Tillbehör till 1 st dävertarm. Tågvirke, Seldén storskotsblock (6-skuret) RA552 Vinklat fäste för solcellspanel (Kit 2 fäste, 2 skenor) KRAN B L2 Blockfäste Fäste för blocksats att hissa med. Pulpitfäste För stabilitet. L Stångkoppling Lätt att montera på och av kranarmen. L1 Art Beskrivning L (mm) L1 (mm) L2 (mm) B (mm) Maxlast Rör Crane 42 Kran med blocksats kg Ø42mm 32

33 Ankarspel för alla typer av ankringar Säljs av Båtsystem. Se sortiment på

34 Ankarspel Enklare ankring Tänk dig att glida in i hamnen, smidigt och säkert parera mellan bryggor och intilliggande båtar samtidigt som du har full kontroll på ankaret. Ett ankarspel gör ankringen lekande lätt, även under tuffa förhållanden och på större djup. Du har koll på ankaret samtidigt som du kan behålla fokus på vad som händer runt om. När du lämnar hamnen är det bara att trycka på knappen och låta ankarspelet dra dig ut. 34

35 Ankarspel 2 FÖR ETT KOMPLETT ANKARSPEL KRÄVS: 3 1 Ankarspel 2 Kabelpaket 3 Säkring 4 Ankarhållare 5 Blylina

36 Ankarspel ANKARSPEL ANKARE 1450, Art. Beskrivning Art Beskrivning E Ankarspel för invändigt styrbordsmontage. 12V, 1000W. Inkl manöverpanel, reläbox och monteringssats. 1907S Ankare 7,5 kg rostfritt E Ankarspel för invändigt babordsmontage. 12V, 1000W. Inkl manöverpanel, reläbox och monteringssats Ankare 10 kg galvat 1100 Fjärrkontroll kompl. trådlös inkl 1 st nyckel med 2 kanaler. 910S Ankare 10 kg rostfritt 1105 Extra nyckel Ankare 15 kg galvat 1121 Säkring 70A. 1915S Ankare 15 kg rostfritt 1418 Aluminiumbricka 225 x 225 mm. För akterspegelsmontage SB/BB Ankare 20 kg galvat 1151 Manöverpanel 1920S Ankare 20 kg rostfritt 1450 Blylina 14mm x 50 m 1475 Blylina 14mm x 75 m P1304 Ankarsvirvel 1412 Genomföring med brytrulle 1101 Kabelpaket 25 kvmm ( röd 8 m, svart 6 m 8 kabelskor) 36

37 ANKARHÅLLARE K 1420, P1116 P , P1110 P1112 Art. Längd (mm) Bredd (mm) Fäste (mm) Max last (kg) Funktion x x x Infälld x80 c/c 10 Passar HP65, MP K x80 c/c x80 c/c x150, vinklingsbart x200, vinklingsbart x200, vinklingsbart 20 Vinklat fästbeslag x200, vinklingsbart 20 Stag, ankarlås x200, vinklingsbart 20 Stag, ankarlås, vinklat fästbeslag P Ankarvippa (1400, 1400K, 1405, 1410, , 1420, ) P x Vinklat fästbeslag (5, 10, 15 ) P Brytrulle P x Rakt fästbeslag 37

38 Radarmast Ett högst användbart system Radarmastens smarta system ger massor av möjligheter: radar, vindsnurra, antennfäste, solpanel, kran eller dävert till jollen. Masten är lättmonterad och passar alla segelbåtar och antenntyper. 38

39 Radarmast RADARMAST PAKET RA1-KIT RA2-KIT RA3-KIT RA4-KIT RA5-KIT Max. 2 m (utan stag) Art Mast Mastfot Stag Radarplatta Toppfästen Övriga fästen RA1-KIT 80x2000 mm, aluminium Däck 2 x st 1500 mm (beslag för däck och pulpit, (Ø25 mm) 280x280 mm Rakt - RA2-KIT 80x2000 mm, aluminium Vinklingsbar x st 1500 mm (beslag för däck och pulpit) 280x280 mm, vinklingsbar Vinklingsbart - RA3-KIT 80x2000 mm, aluminium Däck 2 x st 1500 mm (beslag för däck och pulpit) 280x280 mm, vinklingsbar Vinklingsbart För solcell, kran max 50 kg RA4-KIT 80x3000 mm, aluminium Vinklingsbar x280 mm, vinklingsbar Vinklingsbart - RA5-KIT 80x2500 mm, aluminium Vinklingsbar x st 1500 mm (beslag för däck och pulpit) - För vindgenerator (38 mm)

40 Radarmast RADARMAST SYSTEM RA101 RA303 RA538, RA548 RA301, RA302, RA304 RA201 RA202 RA415 RA402 RA100, RA120, RA125, RA130 RA550 RA701 RA610 RA801 RA802 RA806 WORKING LIGHT Art Beskrivning RA100 Radarmast diam 80 mm rör aluminium, per meter RA120 Radarmast diam 80 mm 2000 mm rör aluminium RA125 Radarmast diam 80 mm 2500 mm rör aluminium RA130 Radarmast diam 80 mm 3000 mm rör aluminium RA101 Skarvhylsa för 80 mm radarmast RA201 Däcksfäste med oringstätning standard RA202 Fäste för akterspegel 0-90 RA301 Toppbeslag inkl fästskruv standard RA302 Topplatta för radar 280x280 mm RA303 Toppbeslag vinklingsbart till topplatta Art Beskrivning RA304 Antennfäste med 1 NF gänga RA pulpitfäste RA415 Komplett stag inkl fästen för däck och pulpit (Ø25 mm), L=1500 mm RA538 Fäste för vindgenerator, Ø38 mm RA548 Fäste för vindgenerator, Ø48 mm RA550 Solcellsfäste, 80 mm beslag, vridbar 360, tippbar 90 RA610 Vinkeljustering till däcksfäste 0-10 RA701 Kran, max 50 kg 9556 Working Light. 8 LED, 9-36V, 11W, IP67 40

41 by Båtsystem

42 Bryggtillbehör Behåll stilen på land Stegar och pollare i rostfritt stål ger din brygga ett exklusivt intryck och håller i många år. Stegarna kan fällas upp för att klara vinterns is. Med belysning i pollarna skapar du stämning på brygga. 42

43 Bryggtillbehör BRYGGSTEGE Stabil badstege för bryggan med fotsteg i plast eller teak. Rejäla handtag. Kan fällas upp och ner. Bågar Kraftiga bågar för stadigt grepp. Uppfällbar D L B Art L (mm) B (mm) D (mm) L2 (mm) Båghöjd (mm) Steg Beskrivning Tillbehör BUT Bad/bryggstege med kraftiga bågar 130W, Teaksteg BUT Bad/bryggstege med kraftiga bågar 130W, Teaksteg BUT Bad/bryggstege med kraftiga bågar 350W, Teaksteg POLLARE Bryggpollare i kraftigt rostfritt stål. Skapa stämning på bryggan med LEDpollare. BPL80200 BP60125 BP80200 BP80200R BP80200 Art Höjd (mm) Diameter (mm) Fot (mm) Bult Beskrivning BP Ø50 91x91 M6 BP Ø60 97x120 M8 BP Ø70 120x140 M8 BP Ø76 125x200 M12 BP80200R 200 Ø76 Ø180 M12 BPL Ø76 125x200 M12 6 LED, 12V, 6x0,15W BPL80200R 200 Ø76 Ø180 M12 6 LED, 12V, 6x0,15W 43

44 Grabbräcke Funktionell design Stabila grabbräcken höjer inte bara säkerheten ombord. Våra räcken i högglanspolerat rostfritt stål förenar design och funktion. Välj till skinnklädsel, för att skapa ett extra exklusivt intryck eller infälld energieffektiv LED-belysning, som ger vägledning i mörkret och samtidigt en fin och stämningsfull inramning av båten. 44

45 Grabbräcke GRABBRÄCKE Stabila grabbräcken med eller utan LED-belysning och med skinnklädsel som alternativ. Båtsystems grabbräcken i syrafast rostfritt stål finns i sex olika längder, från 350 till 1500 mm. A Platt fot med genomgående bult. B Platt fot med skruvhål för synlig bult. C Utan fot med genomgående bult. L H Art L (mm c/c) H (mm) Rör (mm) Fot Bult/Bulthål Skinnklädsel Belysning GR Ø25 A x2 M8 - - GR Ø25 A x2 M8 - - GR Ø25 A x2 M8 - - GR Ø25 A x3 M8 - - GR Ø25 A x3 M8 - - GR Ø25 A x3 M8 - - GR Ø25 A x2 M8 Svart/brun - GR Ø25 A x2 M8 Svart/brun - GRL Ø25 A x2 M8-2 LED, 12V GRL Ø25 A x2 M8-3 LED, 12V GRL Ø25 A x2 M8-4 LED, 12V GRL Ø25 A x3 M8-4 LED, 12V GRL Ø25 A x3 M8-6 LED, 12V GRL Ø25 A x3 M8-6 LED, 12V GRS Ø25 B x2 Ø5 - - GRS Ø25 B x2 Ø5 - - GRS Ø25 B x2 Ø5 - - GRS Ø25 B x3 Ø5 - - GRS Ø25 B x3 Ø5 - - GRS Ø25 B x3 Ø5 - - GRB Ø25 C x2 M8 - - GRB Ø25 C x2 M8 - - GRB Ø25 C x2 M8 - - GRB Ø25 C x2 M
