Fendt 411 Vario 120 hk 88 kw Fendt 412 Vario 130 hk 96 kw Fendt 413 Vario 140 hk 103 kw Fendt 414 Vario 150 hk 110 kw Fendt 415 Vario 160 hk 118 kw

Transkript

1 Fendt 400 Vario

2 En kraftfull familj Med 400 Vario, erbjuder Fendt den perfekta allroundtraktorn för gårdar med blandad produktion och djurgårdar. Låg vikt, kompakt och smidig, representerar traktorserien den prisbelönta steglösa Vario transmissionstekniken i mellaneffektsegmentet med maxeffekter mellan 120 och 160 hk. Som tillvalsutrustning kan den också utrustas med all den teknik som fram till nu har varit reserverad för de större mellanklass- och stortraktorerna. Med ett brett användningsspektra, ger den maximala möjligheter till ett brett användande för entrepenörsverksamhet inom lantbruket eller maskinstationer - utan kompromisser. Den speciella styrkan ligger inom kraftuttagsarbeten. Dess exceptionella smidighet är en speciell fördel, särskilt vid körning inom begränsade ytor. 2

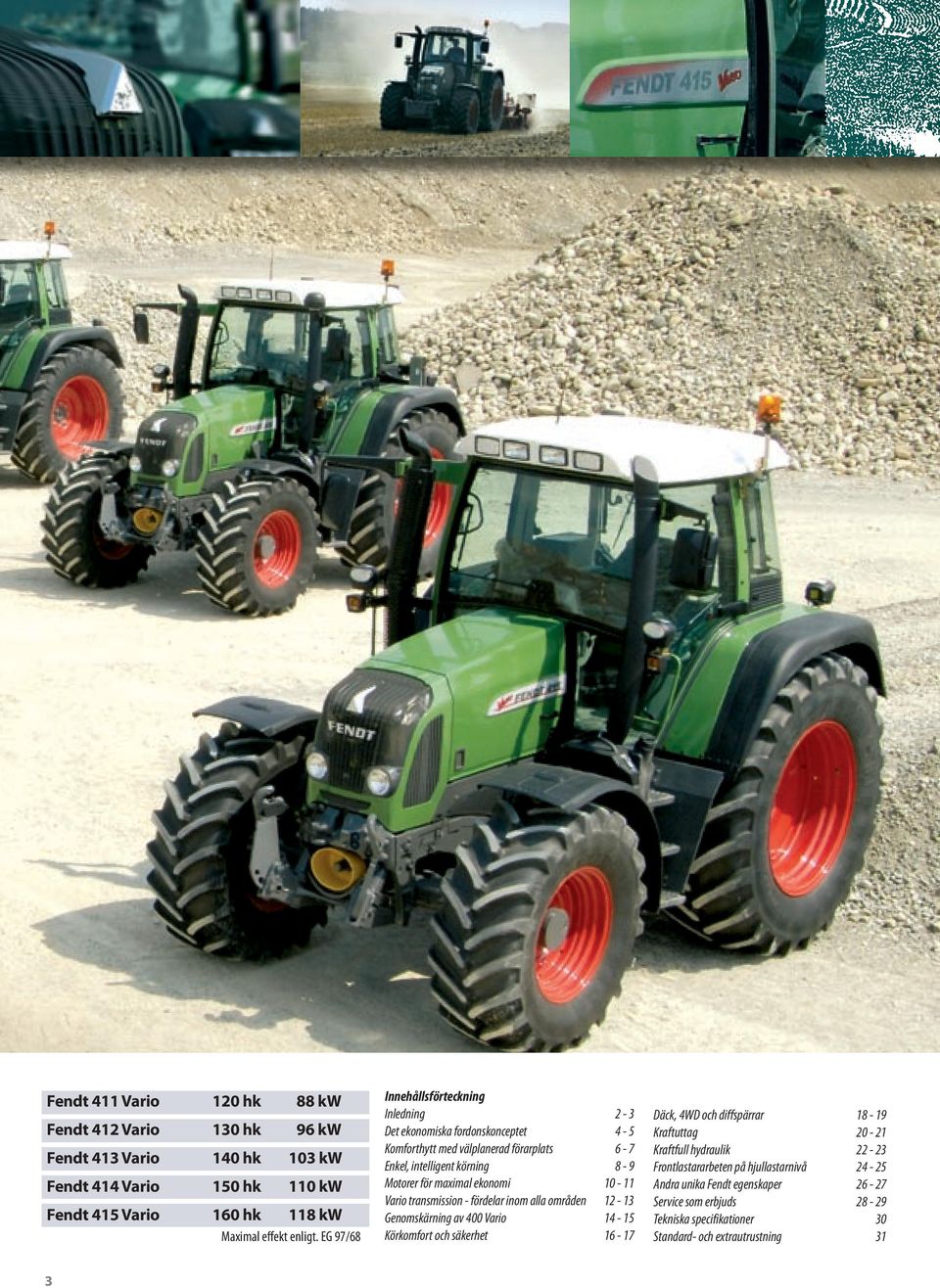

3 Fendt 411 Vario 120 hk 88 kw Fendt 412 Vario 130 hk 96 kw Fendt 413 Vario 140 hk 103 kw Fendt 414 Vario 150 hk 110 kw Fendt 415 Vario 160 hk 118 kw Maximal effekt enligt. EG 97/68 Innehållsförteckning Inledning 2-3 Det ekonomiska fordonskonceptet 4-5 Komforthytt med välplanerad förarplats 6-7 Enkel, intelligent körning 8-9 Motorer för maximal ekonomi Vario transmission - fördelar inom alla områden Genomskärning av 400 Vario Körkomfort och säkerhet Däck, 4WD och diffspärrar Kraftuttag Kraftfull hydraulik Frontlastararbeten på hjullastarnivå Andra unika Fendt egenskaper Service som erbjuds Tekniska specifikationer 30 Standard- och extrautrustning 31 3

4 Hög produktivitet startar med låga kostnader per timme Låga kostnader per timme Den som väljer att jämföra de verkliga kostnader som är involverade i investeringen i en traktor, skall ta i beaktande både de fasta kostnaderna och driftskostnaderna per timme eller hektar. Dessa inkluderar bränsleförbrukning, som är den enskilt största andelen med över 50% av kostnaderna, avskrivning inklusive hänsyn till restvärde, service, reparationer och övriga kostnader så som försäkring och förvaring. 100% 111% En joystick istället för många konventionella manöverspakar Med Variospaken, kan man accelerera 400 Vario steglöst från stillastående till önskad hastighet. Förflytta joysticken i motsatt riktning för att minska körhastigheten och bromsa in traktorn. Steglöst från 0-40 km/h framåt och 0-40 km/h bakåt - utan kryp- eller gruppväxlar. I II I II % 59% bränslekostnad totalkostnader 32% Fendt 30% Konkurrent avskrivning / ränta service 2% reparationer 4% övrigt 3% Beräkningsexempel som publicerades i top agrar 12/2004, baserat på bränsleförbrukningsdata för en Fendt Vario och en konkurrenttraktor. (Konkurrentens bränsleförbrukning är 4,4 liter högre än Fendt traktorns). Beräkningarna är baserade på ett dieselpris på 1 euro per liter och 8000 driftstimmar under 10 år. Överlägsen produktivitet - mervärdet med en steglös drivning Typ av gård Areal (ha) Körtid Sparat bränsle Blandad % 6.5% produktion % 6.5% % 6.8% Foder % 8.7% produktion % 8.3% % 8.0% Växt 50-4,4% 6,5 % odling % 6.4% % 6.4 % Jämfört med drivningskoncept med powershifttransmissioner, erbjuder den steglösa drivningstekniken en besparingspotential för alla typer och storlekar på lantbruksföretag. Källa: Landwirtschaftliches Wochenblatt Westfalen-Lippe, 5/2001 Framgången för ett modernt lantbruksföretag är beroende av ekonomiskt optimerade produktionsförlopp. Här är ett av de viktigaste kraven en lämplig mekanisering. Med 400 Vario, erbjuder Fendt en extremt produktiv och ekonomisk universalmaskin för att hantera det arbete som väntar på att utföras, till låga kostnader. Kraftfull allroundmaskin 400 Vario har vidareutvecklats inom alla viktiga områden. Motoreffekterna har ökats och serien har utvecklats uppåt med flera nya modeller. Resultatet är en exceptionellt kompakt traktor i mellanklassegmentet med enorma effektreserver. Däckalternativen har avpassats för att optimera överföringen av kraft och skona marken. 4

5 Utmärkt effekt- / viktförhållande på 35 kg/hk (415 Vario) Höga nyttolastreserver tack vare en tillåten totalvikt på: 9000 kg ( Vario) 9500 kg ( Vario) Senaste stortraktorteknik för drivlinan säkerställer låga driftskostnader Låga rörliga kostnader tack var låg bränsleförbrukning (203 g/kwh för 415 Vario) Högsta produktivitet och lönsamhet vid beräkning av totalkostnad Basutrustning eller fullt utrustad? I basutförande är 400 Vario utrustad med alla Variotronic huvudfunktioner- inklusive elektriskt styrda proportionella hydraulventiler. Som alternativ kan du utrusta 400 Vario också med alla de avancerade komfortfunktionerna. Som exempel kan du utrusta din 400 Vario med TMS och vändtegsautomatiken Variotronic TI, tekniska finesser i toppklass som normalt är förbehållna stortraktorer. Imponerande lönsamhet En mycket god avkastning på den gjorda investeringen är den största fördelen med en Vario traktor. Det inledningsvis högre inköpspriset vägs upp av ökad produktivitet och lägre bränslekostnader under varje driftstimme. Ett ytterligare plus vid beräkning av totallönsamheten är det goda andrahandsvärdet för en Fendt. Tjäna pengar på den oöverträffade totallönsamheten för 400 Vario! 5

6 Bekvämlighet - nu också för kompaktklassen Fendt Varioterminal: Informations- och kommandocenter Informationsdisplay i färg Indikeringslister för navigering i menyer Tryckknappar för navigering i menyer Vridreglage för fininställningar Den mångfaldigt prisbelönta Fendt Varioterminalen erbjuder enkel och logisk manövrering. Den förenklar den redan enkla användningen ytterligare och underlättar också för den erfarne föraren under komplicerade manövrer. Det är här du utför alla finjusteringar för den elektroniska trepunktslyften och hydraulventilerna, programmerar motorvarvtal och farthållarminnen och avpassar den automatiska max.effektstyrningen till ditt arbete. Dessa inställningar kan sparas ner permanent för fyra olika arbetsoperationer eller redskap. Förutom detta har Varioterminalen en inbyggd fordonsdator som loggar alla viktiga parametrar så som körsträcka, avverkad areal och har dessutom en bränsleförbrukningsindikator som standard. Ergonomi sammanvävt med väl genomtänkta rörelsemönster för den högra manöverkonsolen Fyrvägsspak för 2 elektriskt proportionellt styrda hydraulventiler Reglage för fyrhjulsdrift/4wd Framaxelfjädring och förval för farthållare Val av kraftuttagsvarvtal Multifunktionsjoystick Minnesknappar för motorvarvtal Reglage för bakre trepunktslyft och bakre kraftuttag Handgas Ständigt ökande arbetstimmar med intensivare utnyttjande av traktorn kräver optimala arbetsförhållanden för att skydda förarens hälsa och minska utmattningen. 400 Vario tillgodoser dessa krav på ett perfekt sätt. Väl genomtänkt ergonomi och en logisk, produktiv reglagefilosofi förenklar allt arbete som väntar på att utföras. Välkommen till en förstklassig arbetsplats I förarhytten på 400 Vario, är alla manöverelement logiskt grupperade och ergonomiskt placerade, så att du bättre kan koncentrera dig på väsentligheterna under körning på väg eller vid arbeten i fält. Alla manöverreglage för den bakre trepunktslyften och inkoppling av kraftuttaget är integrerade i manöverkonsolen på höger sida. Direkt vid sidan av dessa finns handgasen och membranknappar för manövrering av fyrhjulsdrift, diffspärrar, framaxelfjädring, 6

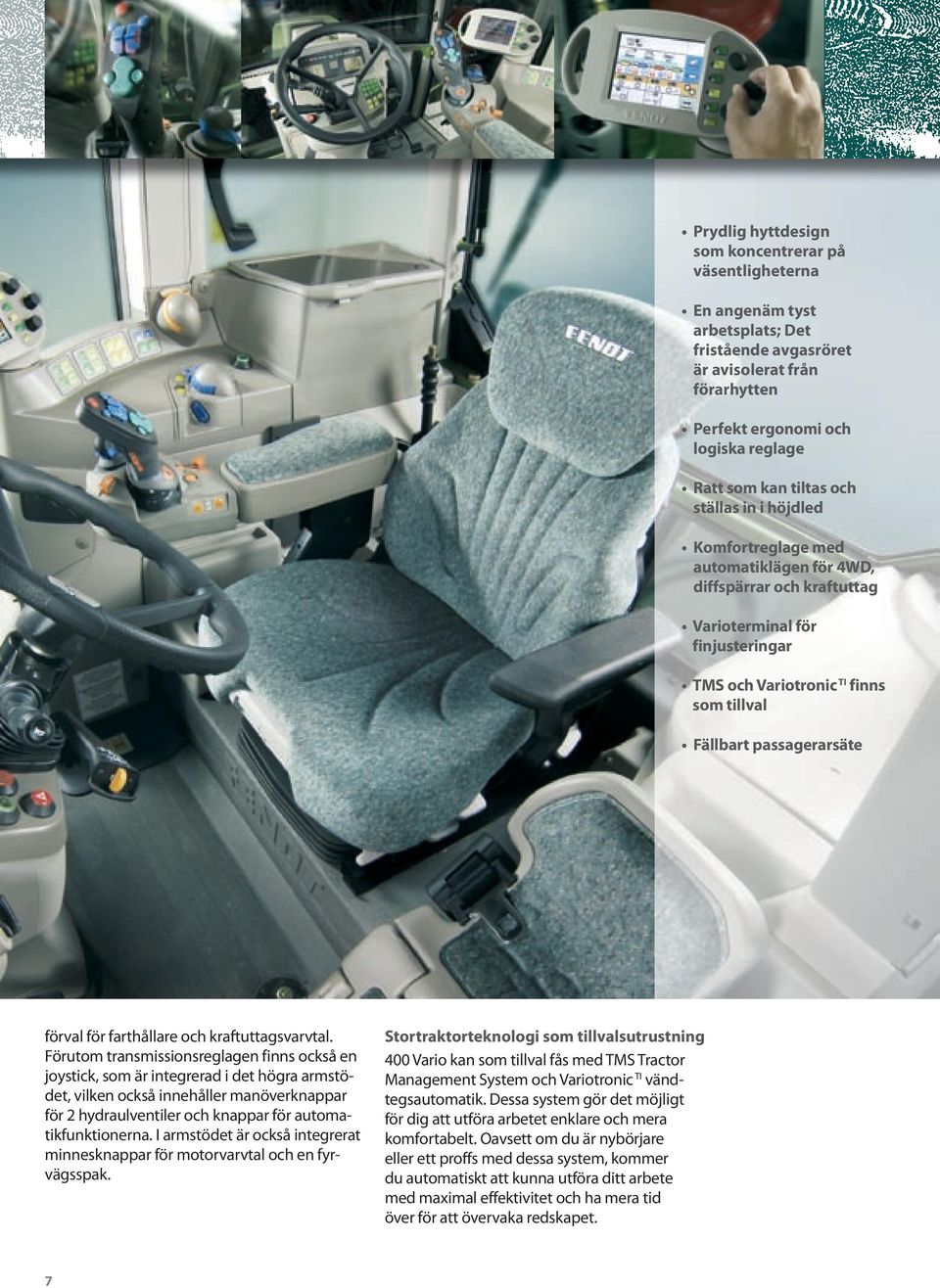

7 Prydlig hyttdesign som koncentrerar på väsentligheterna En angenäm tyst arbetsplats; Det fristående avgasröret är avisolerat från förarhytten Perfekt ergonomi och logiska reglage Ratt som kan tiltas och ställas in i höjdled Komfortreglage med automatiklägen för 4WD, diffspärrar och kraftuttag Varioterminal för finjusteringar TMS och Variotronic TI finns som tillval Fällbart passagerarsäte förval för farthållare och kraftuttagsvarvtal. Förutom transmissionsreglagen finns också en joystick, som är integrerad i det högra armstödet, vilken också innehåller manöverknappar för 2 hydraulventiler och knappar för automatikfunktionerna. I armstödet är också integrerat minnesknappar för motorvarvtal och en fyrvägsspak. Stortraktorteknologi som tillvalsutrustning 400 Vario kan som tillval fås med TMS Tractor Management System och Variotronic TI vändtegsautomatik. Dessa system gör det möjligt för dig att utföra arbetet enklare och mera komfortabelt. Oavsett om du är nybörjare eller ett proffs med dessa system, kommer du automatiskt att kunna utföra ditt arbete med maximal effektivitet och ha mera tid över för att övervaka redskapet. 7

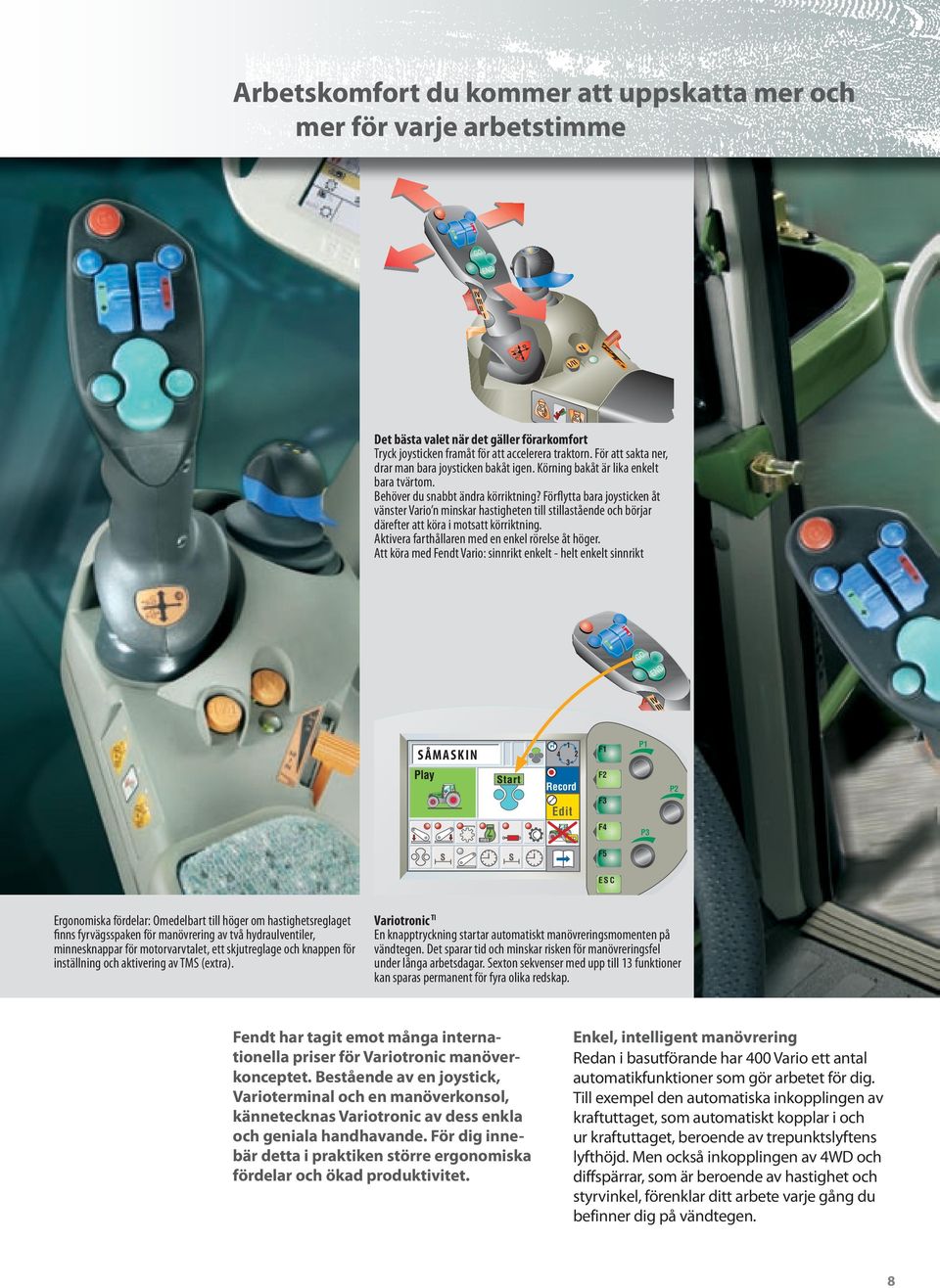

8 Arbetskomfort du kommer att uppskatta mer och mer för varje arbetstimme C Det bästa valet när det gäller förarkomfort Tryck joysticken framåt för att accelerera traktorn. För att sakta ner, drar man bara joysticken bakåt igen. Körning bakåt är lika enkelt bara tvärtom. Behöver du snabbt ändra körriktning? Förflytta bara joysticken åt vänster Vario n minskar hastigheten till stillastående och börjar därefter att köra i motsatt körriktning. Aktivera farthållaren med en enkel rörelse åt höger. Att köra med Fendt Vario: sinnrikt enkelt - helt enkelt sinnrikt SÅMASKIN max Record Edit F1 F2 F3 F4 P1 P3 P2 C F5 ESC Ergonomiska fördelar: Omedelbart till höger om hastighetsreglaget finns fyrvägsspaken för manövrering av två hydraulventiler, minnesknappar för motorvarvtalet, ett skjutreglage och knappen för inställning och aktivering av TMS (extra). Variotronic TI En knapptryckning startar automatiskt manövreringsmomenten på vändtegen. Det sparar tid och minskar risken för manövreringsfel under långa arbetsdagar. Sexton sekvenser med upp till 13 funktioner kan sparas permanent för fyra olika redskap. Fendt har tagit emot många internationella priser för Variotronic manöverkonceptet. Bestående av en joystick, Varioterminal och en manöverkonsol, kännetecknas Variotronic av dess enkla och geniala handhavande. För dig innebär detta i praktiken större ergonomiska fördelar och ökad produktivitet. Enkel, intelligent manövrering Redan i basutförande har 400 Vario ett antal automatikfunktioner som gör arbetet för dig. Till exempel den automatiska inkopplingen av kraftuttaget, som automatiskt kopplar i och ur kraftuttaget, beroende av trepunktslyftens lyfthöjd. Men också inkopplingen av 4WD och diffspärrar, som är beroende av hastighet och styrvinkel, förenklar ditt arbete varje gång du befinner dig på vändtegen. 8

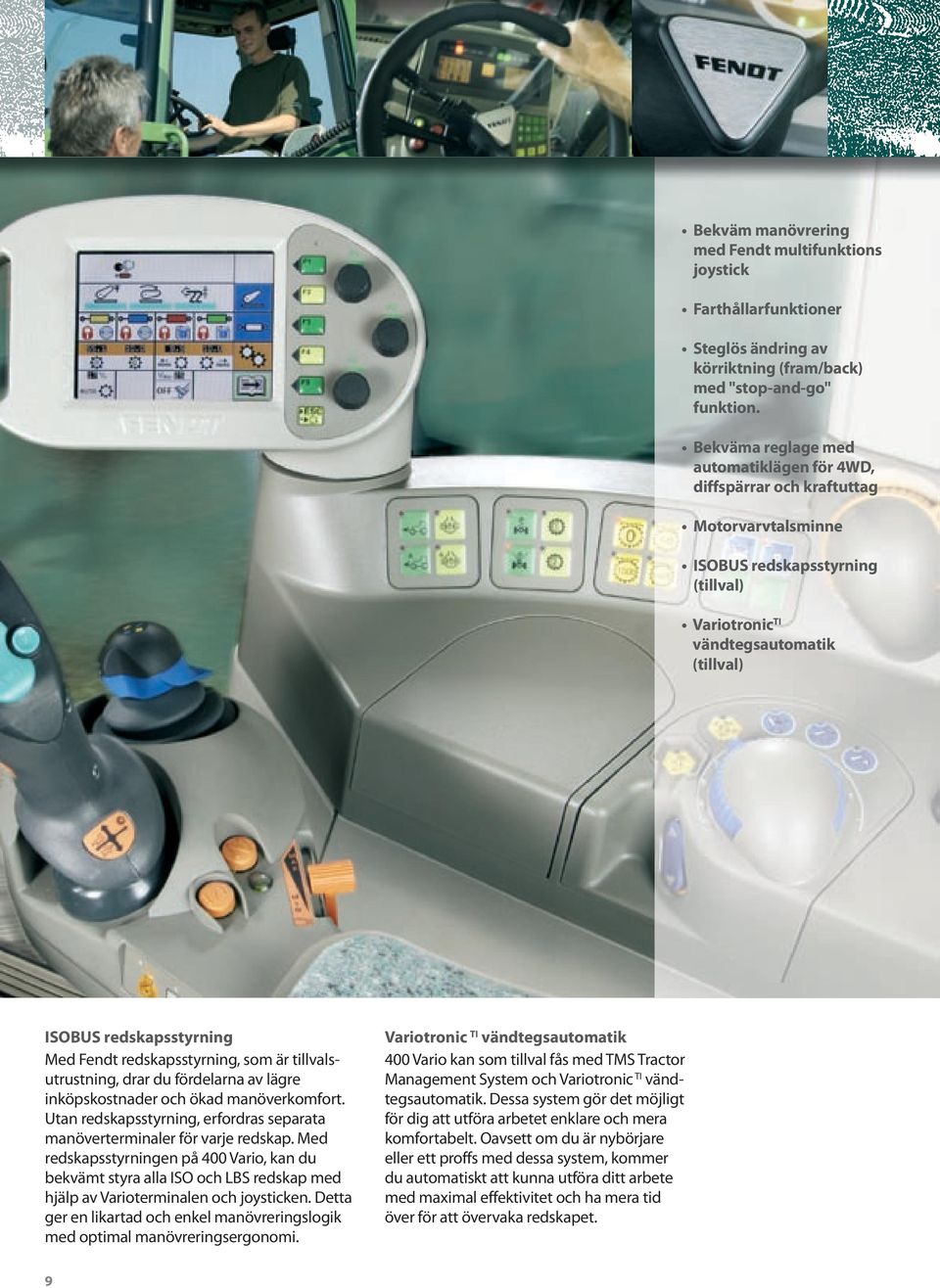

9 Bekväm manövrering med Fendt multifunktions joystick Farthållarfunktioner Steglös ändring av körriktning (fram/back) med "stop-and-go" funktion. Bekväma reglage med automatiklägen för 4WD, diffspärrar och kraftuttag Motorvarvtalsminne ISOBUS redskapsstyrning (tillval) Variotronic TI vändtegsautomatik (tillval) ISOBUS redskapsstyrning Med Fendt redskapsstyrning, som är tillvalsutrustning, drar du fördelarna av lägre inköpskostnader och ökad manöverkomfort. Utan redskapsstyrning, erfordras separata manöverterminaler för varje redskap. Med redskapsstyrningen på 400 Vario, kan du bekvämt styra alla ISO och LBS redskap med hjälp av Varioterminalen och joysticken. Detta ger en likartad och enkel manövreringslogik med optimal manövreringsergonomi. Variotronic TI vändtegsautomatik 400 Vario kan som tillval fås med TMS Tractor Management System och Variotronic TI vändtegsautomatik. Dessa system gör det möjligt för dig att utföra arbetet enklare och mera komfortabelt. Oavsett om du är nybörjare eller ett proffs med dessa system, kommer du automatiskt att kunna utföra ditt arbete med maximal effektivitet och ha mera tid över för att övervaka redskapet. 9

10 Så kraftfull men ändå så ekonomisk tack vare den senaste motorteknologin Ett vridmoment på 657 Nm, 160 hk max. vid 1800 rpm och en specifik bränsleförbrukning på 204 g/kw för 415 Vario, tack vare användande av senaste teknologi. Det externa EGR systemet har en riktad kylning av de recirkulerande avgaserna, vilket sänker bränsleförbrukningen väsentligt jämfört med invändiga recirkulationssystem. Nm kw ,3 63,6 61,2 58,6 56, ,5 51, , , , , , , ,2 88,4 i n s i d e g/kwh rpm En bränsleförbrukningsindikator är integrerad i Varioterminalen på 400 Vario. Den visar såväl aktuell som genomsnittlig bränsleförbrukning och har två räkneverk. Bränsleförbrukningen per hektar kan också samtidigt loggas i den inbyggda fordonsdatorn. På den nya generationen 400 Vario, har kylsystemet avpassats till den ökade motoreffekten. Samtidigt har tillgängligheten för servicearbeten förbättrats väsentligt. Kylenheterna för hydraulolja, transmissionsolja, bränsle och luftkonditionering kan svängas bort från motorkylaren för att förbättra åtkomligheten. Oavsett om du använder din traktor på väg eller i fält, för vallskördearbeten eller i radgrödor, du är hela tiden beroende av en god totalekonomi. Denna påverkas idag till mycket stor del av bränsleförbrukningen. 400 Vario serien har tysta motorer med modernaste teknik och långa serviceintervall. Med en bränsletank på 245 liter, finns det inget behov att mellantanka även under långa arbetsdagar. Kraft och ekonomi ur 4 cylindrar Fendt använder en högteknologisk fyrcylindrig Deutz motor med fyrventilsteknik för ökad ekonomi. Tack vare den 4 cylindriga motorn, har 400 Vario en otroligt kompakt konstruktion, vilket ger en oöverträffad smidighet i denna effektklass. Motorn har en varvtalsoberoende commonrail högtrycksinsprutning och elektronisk motorstyrning. 10

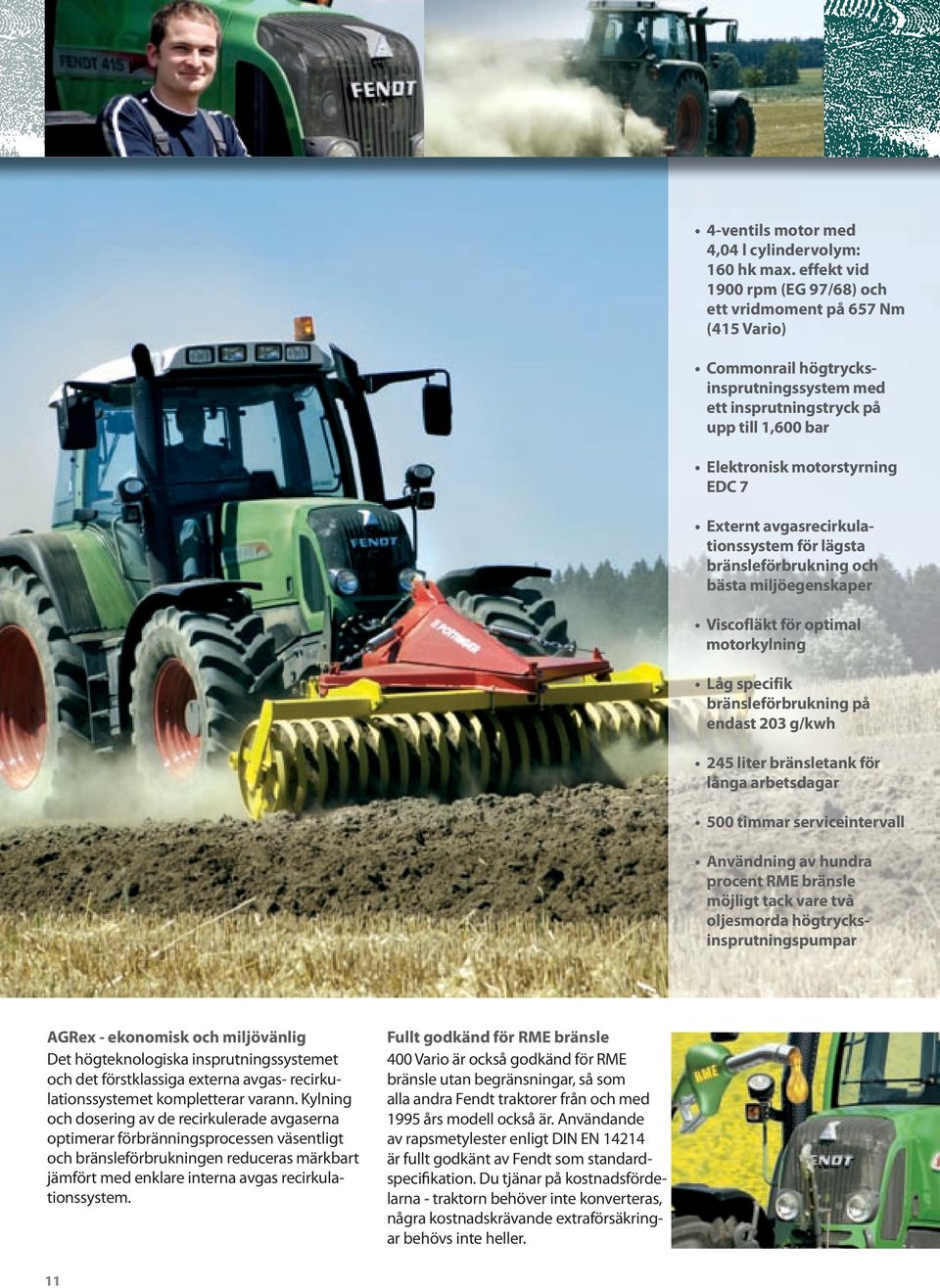

11 4-ventils motor med 4,04 l cylindervolym: 160 hk max. effekt vid 1900 rpm (EG 97/68) och ett vridmoment på 657 Nm (415 Vario) Commonrail högtrycksinsprutningssystem med ett insprutningstryck på upp till 1,600 bar Elektronisk motorstyrning EDC 7 Externt avgasrecirkulationssystem för lägsta bränsleförbrukning och bästa miljöegenskaper Viscofläkt för optimal motorkylning Låg specifik bränsleförbrukning på endast 203 g/kwh 245 liter bränsletank för långa arbetsdagar 500 timmar serviceintervall Användning av hundra procent RME bränsle möjligt tack vare två oljesmorda högtrycksinsprutningspumpar AGRex - ekonomisk och miljövänlig Det högteknologiska insprutningssystemet och det förstklassiga externa avgas- recirkulationssystemet kompletterar varann. Kylning och dosering av de recirkulerade avgaserna optimerar förbränningsprocessen väsentligt och bränsleförbrukningen reduceras märkbart jämfört med enklare interna avgas recirkulationssystem. Fullt godkänd för RME bränsle 400 Vario är också godkänd för RME bränsle utan begränsningar, så som alla andra Fendt traktorer från och med 1995 års modell också är. Användande av rapsmetylester enligt DIN EN är fullt godkänt av Fendt som standardspecifikation. Du tjänar på kostnadsfördelarna - traktorn behöver inte konverteras, några kostnadskrävande extraförsäkringar behövs inte heller. 11

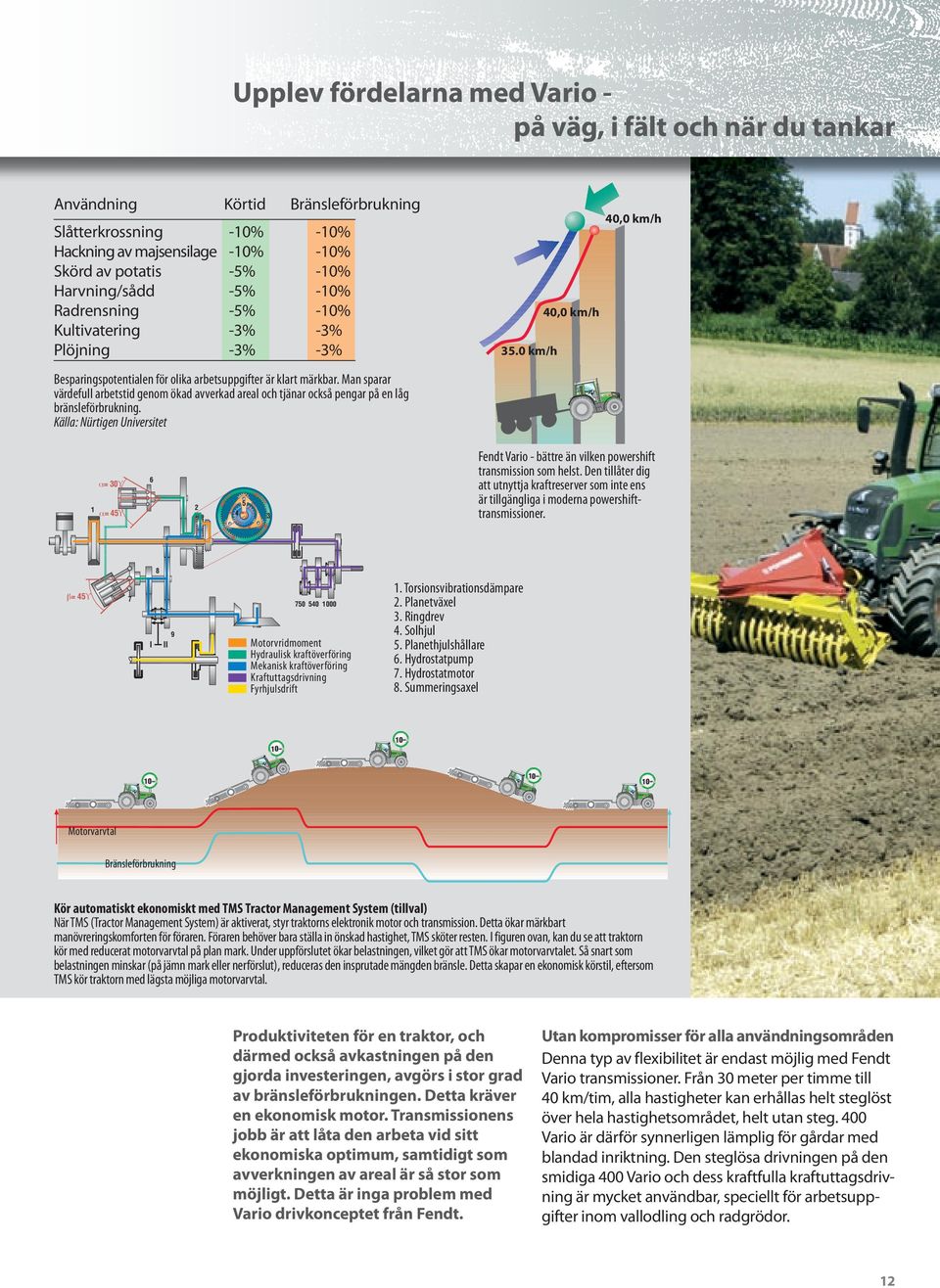

12 Upplev fördelarna med Vario - på väg, i fält och när du tankar Användning Körtid Bränsleförbrukning Slåtterkrossning -10% -10% Hackning av majsensilage -10% -10% Skörd av potatis -5% -10% Harvning/sådd -5% -10% Radrensning -5% -10% Kultivatering -3% -3% Plöjning -3% -3% Besparingspotentialen för olika arbetsuppgifter är klart märkbar. Man sparar värdefull arbetstid genom ökad avverkad areal och tjänar också pengar på en låg bränsleförbrukning. Källa: Nürtigen Universitet 35.0 km/h 40,0 km/h 40,0 km/h 6 α= 30ϒ 1 2 α= 45ϒ Fendt Vario - bättre än vilken powershift transmission som helst. Den tillåter dig att utnyttja kraftreserver som inte ens är tillgängliga i moderna powershifttransmissioner. β= 45ϒ I II Motorvridmoment Hydraulisk kraftöverföring Mekanisk kraftöverföring Kraftuttagsdrivning Fyrhjulsdrift 1. Torsionsvibrationsdämpare 2. Planetväxel 3. Ringdrev 4. Solhjul 5. Planethjulshållare 6. Hydrostatpump 7. Hydrostatmotor 8. Summeringsaxel 10 km/h 10 km/h 10 km/h 10 km/h 10 km/h Motorvarvtal Bränsleförbrukning Kör automatiskt ekonomiskt med TMS Tractor Management System (tillval) När TMS (Tractor Management System) är aktiverat, styr traktorns elektronik motor och transmission. Detta ökar märkbart manövreringskomforten för föraren. Föraren behöver bara ställa in önskad hastighet, TMS sköter resten. I figuren ovan, kan du se att traktorn kör med reducerat motorvarvtal på plan mark. Under uppförslutet ökar belastningen, vilket gör att TMS ökar motorvarvtalet. Så snart som belastningen minskar (på jämn mark eller nerförslut), reduceras den insprutade mängden bränsle. Detta skapar en ekonomisk körstil, eftersom TMS kör traktorn med lägsta möjliga motorvarvtal. Produktiviteten för en traktor, och därmed också avkastningen på den gjorda investeringen, avgörs i stor grad av bränsleförbrukningen. Detta kräver en ekonomisk motor. Transmissionens jobb är att låta den arbeta vid sitt ekonomiska optimum, samtidigt som avverkningen av areal är så stor som möjligt. Detta är inga problem med Vario drivkonceptet från Fendt. Utan kompromisser för alla användningsområden Denna typ av flexibilitet är endast möjlig med Fendt Vario transmissioner. Från 30 meter per timme till 40 km/tim, alla hastigheter kan erhållas helt steglöst över hela hastighetsområdet, helt utan steg. 400 Vario är därför synnerligen lämplig för gårdar med blandad inriktning. Den steglösa drivningen på den smidiga 400 Vario och dess kraftfulla kraftuttagsdrivning är mycket användbar, speciellt för arbetsuppgifter inom vallodling och radgrödor. 12

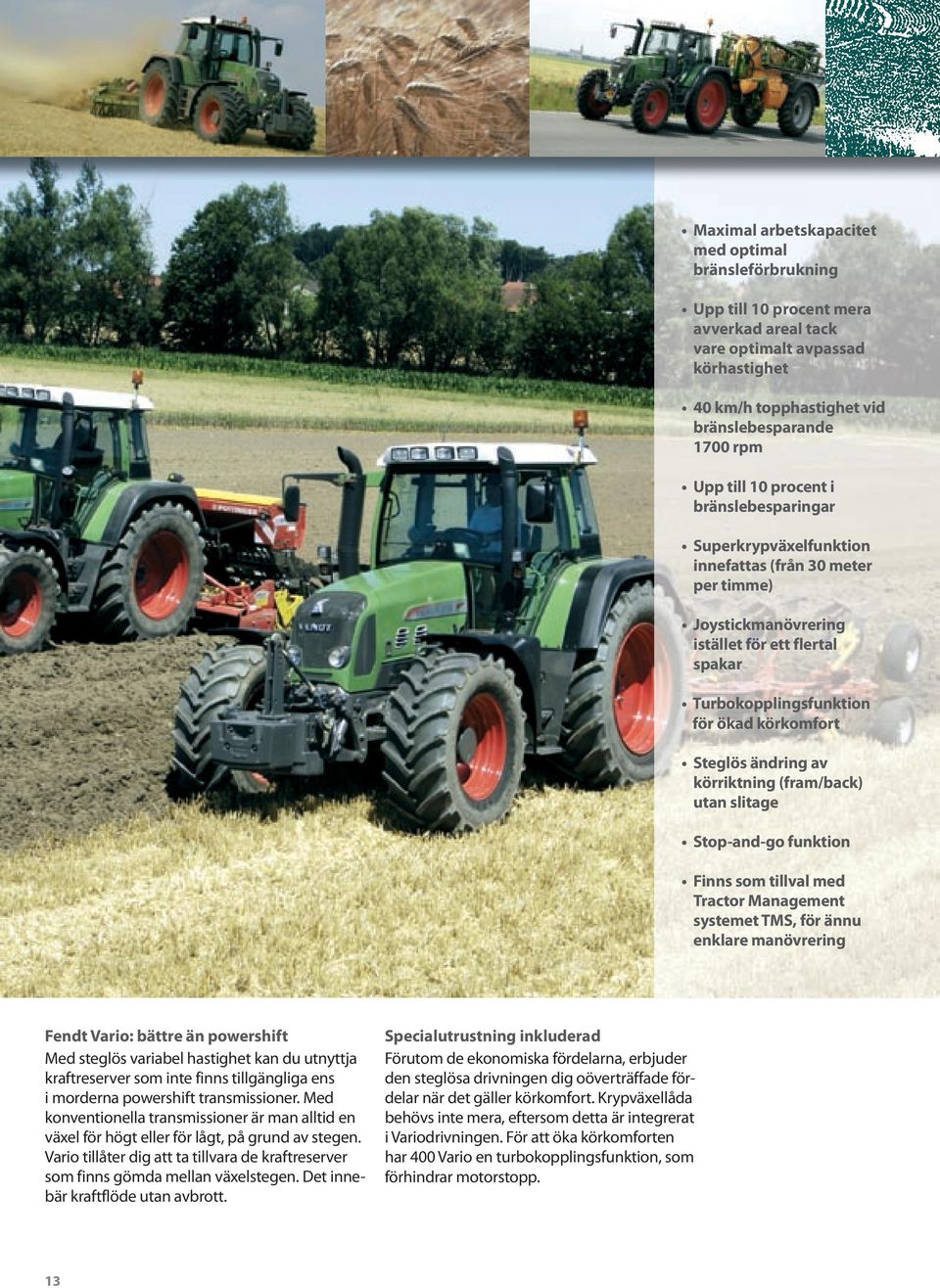

13 Maximal arbetskapacitet med optimal bränsleförbrukning Upp till 10 procent mera avverkad areal tack vare optimalt avpassad körhastighet 40 km/h topphastighet vid bränslebesparande 1700 rpm Upp till 10 procent i bränslebesparingar Superkrypväxelfunktion innefattas (från 30 meter per timme) Joystickmanövrering istället för ett flertal spakar Turbokopplingsfunktion för ökad körkomfort Steglös ändring av körriktning (fram/back) utan slitage Stop-and-go funktion Finns som tillval med Tractor Management systemet TMS, för ännu enklare manövrering Fendt Vario: bättre än powershift Med steglös variabel hastighet kan du utnyttja kraftreserver som inte finns tillgängliga ens i morderna powershift transmissioner. Med konventionella transmissioner är man alltid en växel för högt eller för lågt, på grund av stegen. Vario tillåter dig att ta tillvara de kraftreserver som finns gömda mellan växelstegen. Det innebär kraftflöde utan avbrott. Specialutrustning inkluderad Förutom de ekonomiska fördelarna, erbjuder den steglösa drivningen dig oöverträffade fördelar när det gäller körkomfort. Krypväxellåda behövs inte mera, eftersom detta är integrerat i Variodrivningen. För att öka körkomforten har 400 Vario en turbokopplingsfunktion, som förhindrar motorstopp. 13

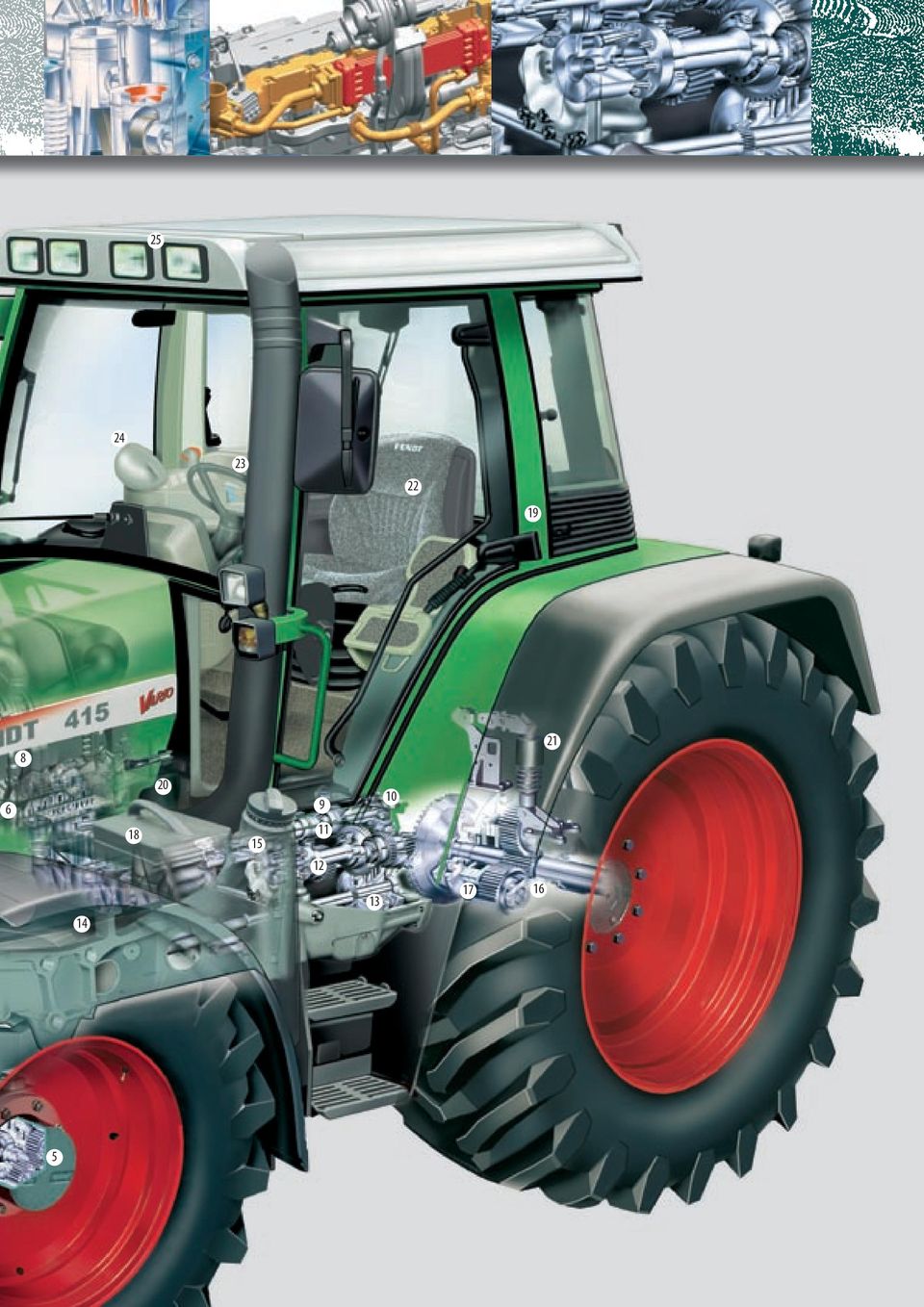

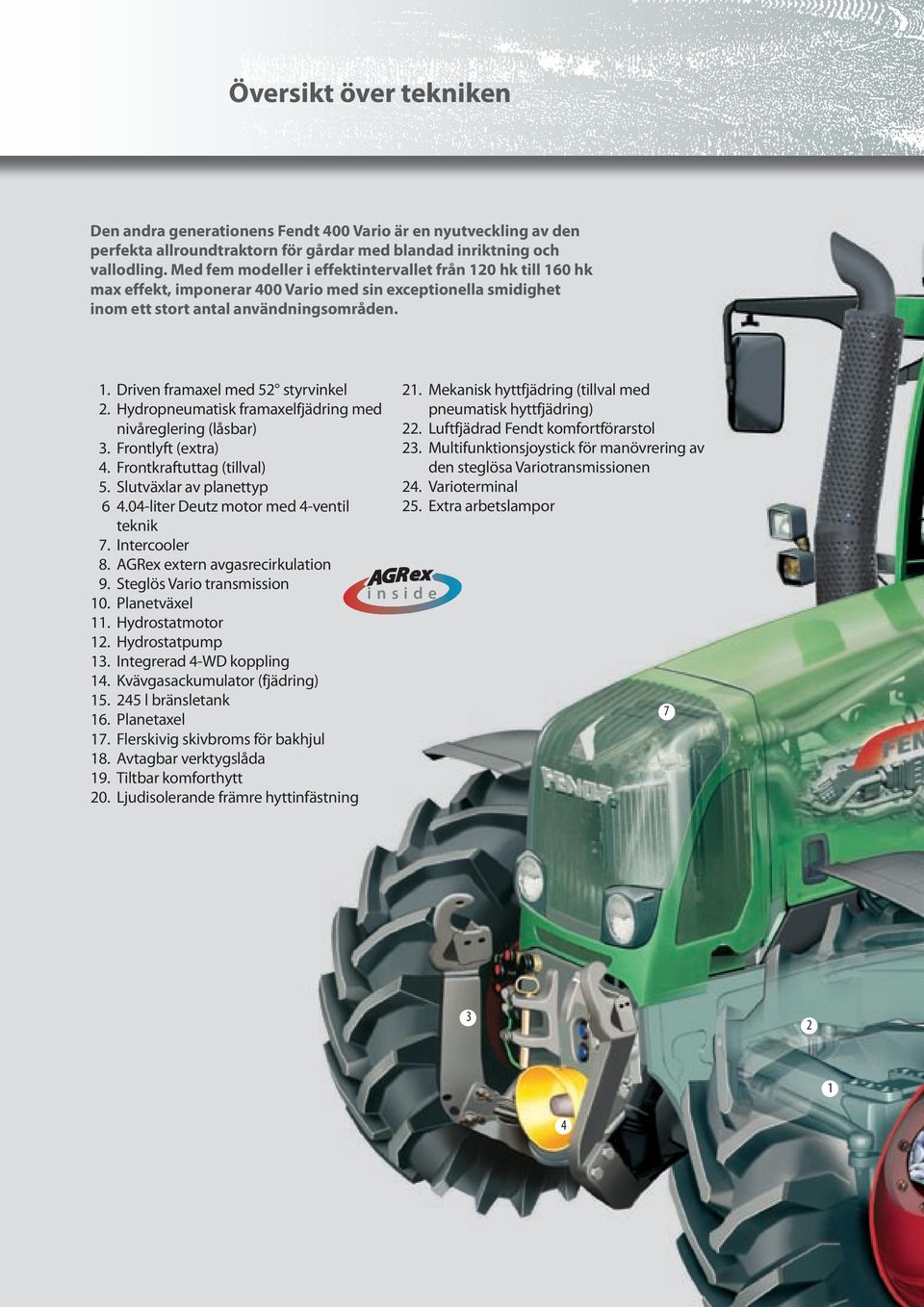

14 Översikt över tekniken Den andra generationens Fendt 400 Vario är en nyutveckling av den perfekta allroundtraktorn för gårdar med blandad inriktning och vallodling. Med fem modeller i effektintervallet från 120 hk till 160 hk max effekt, imponerar 400 Vario med sin exceptionella smidighet inom ett stort antal användningsområden. 1. Driven framaxel med 52 styrvinkel 2. Hydropneumatisk framaxelfjädring med nivåreglering (låsbar) 3. Frontlyft (extra) 4. Frontkraftuttag (tillval) 5. Slutväxlar av planettyp liter Deutz motor med 4-ventil teknik 7. Intercooler 8. AGRex extern avgasrecirkulation 9. Steglös Vario transmission 10. Planetväxel 11. Hydrostatmotor 12. Hydrostatpump 13. Integrerad 4-WD koppling 14. Kvävgasackumulator (fjädring) l bränsletank 16. Planetaxel 17. Flerskivig skivbroms för bakhjul 18. Avtagbar verktygslåda 19. Tiltbar komforthytt 20. Ljudisolerande främre hyttinfästning 21. Mekanisk hyttfjädring (tillval med pneumatisk hyttfjädring) 22. Luftfjädrad Fendt komfortförarstol 23. Multifunktionsjoystick för manövrering av den steglösa Variotransmissionen 24. Varioterminal 25. Extra arbetslampor i n s i d e

15

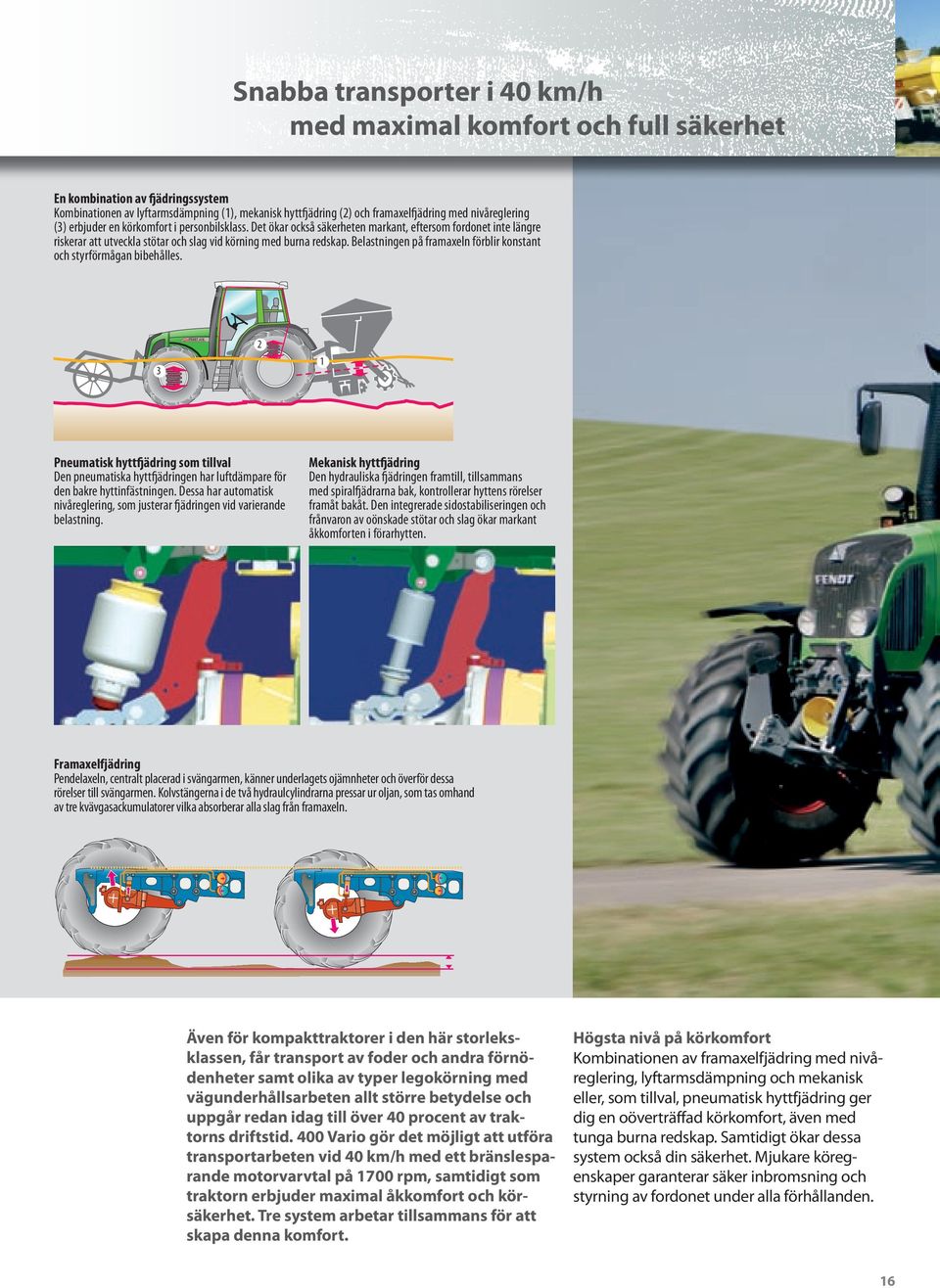

16 Snabba transporter i 40 km/h med maximal komfort och full säkerhet En kombination av fjädringssystem Kombinationen av lyftarmsdämpning (1), mekanisk hyttfjädring (2) och framaxelfjädring med nivåreglering (3) erbjuder en körkomfort i personbilsklass. Det ökar också säkerheten markant, eftersom fordonet inte längre riskerar att utveckla stötar och slag vid körning med burna redskap. Belastningen på framaxeln förblir konstant och styrförmågan bibehålles Pneumatisk hyttfjädring som tillval Den pneumatiska hyttfjädringen har luftdämpare för den bakre hyttinfästningen. Dessa har automatisk nivåreglering, som justerar fjädringen vid varierande belastning. Mekanisk hyttfjädring Den hydrauliska fjädringen framtill, tillsammans med spiralfjädrarna bak, kontrollerar hyttens rörelser framåt bakåt. Den integrerade sidostabiliseringen och frånvaron av oönskade stötar och slag ökar markant åkkomforten i förarhytten. Framaxelfjädring Pendelaxeln, centralt placerad i svängarmen, känner underlagets ojämnheter och överför dessa rörelser till svängarmen. Kolvstängerna i de två hydraulcylindrarna pressar ur oljan, som tas omhand av tre kvävgasackumulatorer vilka absorberar alla slag från framaxeln. Även för kompakttraktorer i den här storleksklassen, får transport av foder och andra förnödenheter samt olika av typer legokörning med vägunderhållsarbeten allt större betydelse och uppgår redan idag till över 40 procent av traktorns driftstid. 400 Vario gör det möjligt att utföra transportarbeten vid 40 km/h med ett bränslesparande motorvarvtal på 1700 rpm, samtidigt som traktorn erbjuder maximal åkkomfort och körsäkerhet. Tre system arbetar tillsammans för att skapa denna komfort. Högsta nivå på körkomfort Kombinationen av framaxelfjädring med nivåreglering, lyftarmsdämpning och mekanisk eller, som tillval, pneumatisk hyttfjädring ger dig en oöverträffad körkomfort, även med tunga burna redskap. Samtidigt ökar dessa system också din säkerhet. Mjukare köregenskaper garanterar säker inbromsning och styrning av fordonet under alla förhållanden. 16

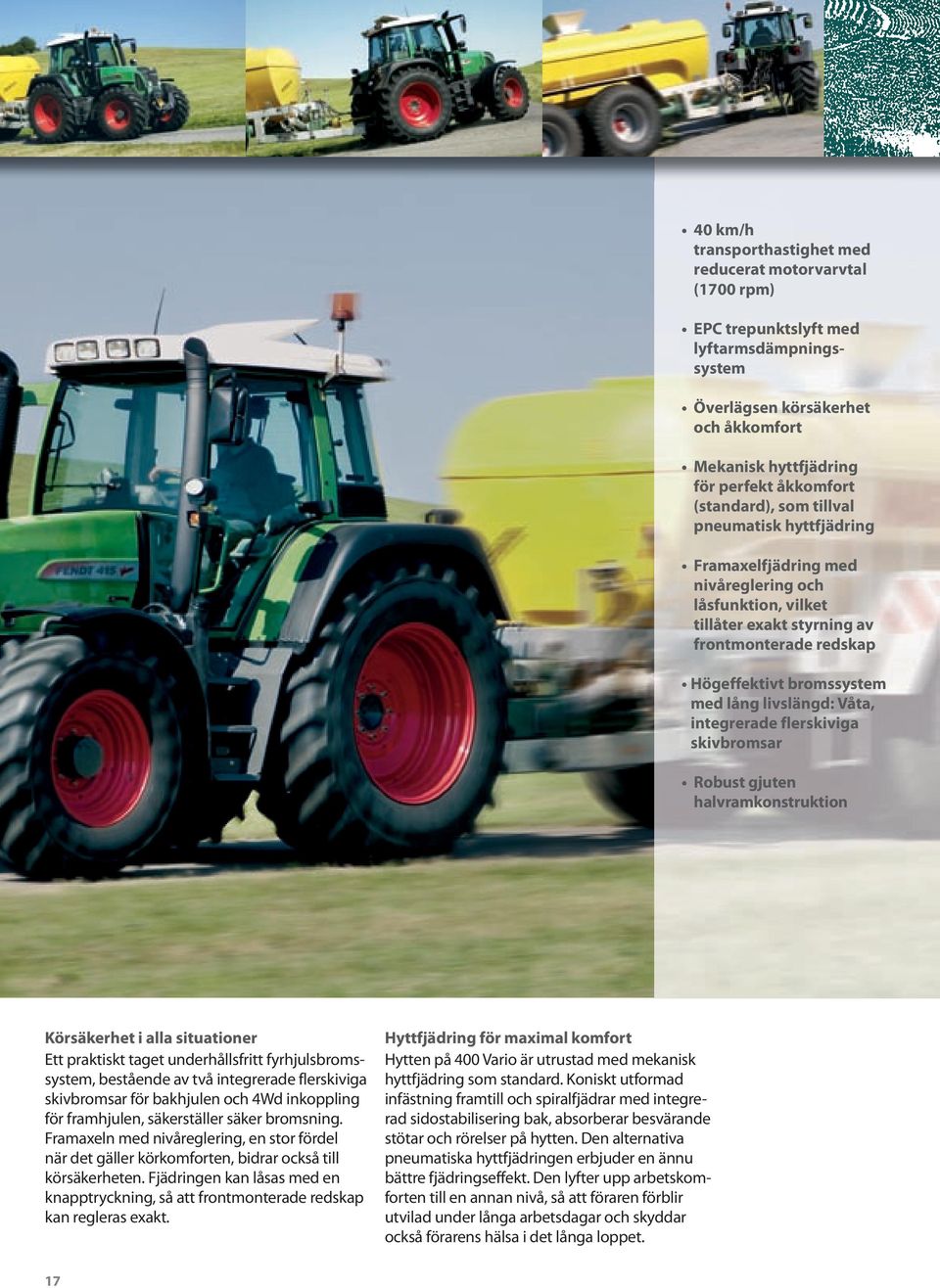

17 40 km/h transporthastighet med reducerat motorvarvtal (1700 rpm) EPC trepunktslyft med lyftarmsdämpningssystem Överlägsen körsäkerhet och åkkomfort Mekanisk hyttfjädring för perfekt åkkomfort (standard), som tillval pneumatisk hyttfjädring Framaxelfjädring med nivåreglering och låsfunktion, vilket tillåter exakt styrning av frontmonterade redskap Högeffektivt bromssystem med lång livslängd: Våta, integrerade flerskiviga skivbromsar Robust gjuten halvramkonstruktion Körsäkerhet i alla situationer Ett praktiskt taget underhållsfritt fyrhjulsbromssystem, bestående av två integrerade flerskiviga skivbromsar för bakhjulen och 4Wd inkoppling för framhjulen, säkerställer säker bromsning. Framaxeln med nivåreglering, en stor fördel när det gäller körkomforten, bidrar också till körsäkerheten. Fjädringen kan låsas med en knapptryckning, så att frontmonterade redskap kan regleras exakt. Hyttfjädring för maximal komfort Hytten på 400 Vario är utrustad med mekanisk hyttfjädring som standard. Koniskt utformad infästning framtill och spiralfjädrar med integrerad sidostabilisering bak, absorberar besvärande stötar och rörelser på hytten. Den alternativa pneumatiska hyttfjädringen erbjuder en ännu bättre fjädringseffekt. Den lyfter upp arbetskomforten till en annan nivå, så att föraren förblir utvilad under långa arbetsdagar och skyddar också förarens hälsa i det långa loppet. 17

18 Däckalternativ för alla behov med full manövrerbarhet Överlägsen smidighet tack vare en kort hjulbas A En kort hjulbas på 2417 mm och en vändradie på 4,95 resp. 4,75, gör 400 Vario till ett kompakt smidigt kraftpaket. För ännu större smidighet, kan 400 Vario som tillval utrustas med svängande framskärmar (standard på 415), vilket tillåter hjulen att göra fulla styrutslag. 400 Vario klarar radodlingshjul 270/95 R32 fram och 270/95 R48 bak, vilket ger tillräcklig frigångshöjd för att utföra växtskyddsinsatser och gödsling i sena växtstadier. Minimal jordpackning är avgörande för bra resultat vid jordbearbetning och vallskörd. Däckalternativen för 400 Vario går upp till 480/60 R28 fram och 650/60 R38 bak (för Vario också 540/65 R26 fram och 650/65 R38 bak). Detta garanterar lägsta möjliga marktryck. Intelligent 4WD- och diffspärrteknik Beroende på den inställning som valts, kan fyrhjulsdrift och diffspärrar kopplas in och kopplas ur automatiskt, beroende på styrvinkel och körhastighet. Om du väljer 100% fyrhjulsdrift eller 100% differential låsning, är dessa inkopplade permanent. Båda dessa funktioner kan kopplas in och kopplas ur under belastning i automatikläge såväl som vid 100 procent aktivering. Det spelar ingen roll om du använder traktorn för jordbearbetning eller vallskörd - i båda fallen är jordpackning en betydande nackdel. Med rätt däckutrustning, kan du förhindra jordpackning. Med 400 Vario, drar du fördelarna av en låg fordonsvikt och ett brett urval av däckalternativ. Om det så erfordras för det arbete som skall utföras, finns det också ett stort urval av olika typer av belastningsvikter. Universellt användbar 400 Vario har ett effekt / viktförhållande på 35 kg/hk (415 Vario), vilket ger den exceptionellt pigga köregenskaper. Med en tillåten totalvikt på 9000 kg resp kg ( Vario), finns det alltid tillräckliga viktreserver för dina redskap. Ett smart viktbelastningskoncept som använder fälgvikter för bakaxeln och frontmonterade vikter, finns tillgängliga för arbeten som kräver stora dragkrafter eller för frontlastararbeten. 18

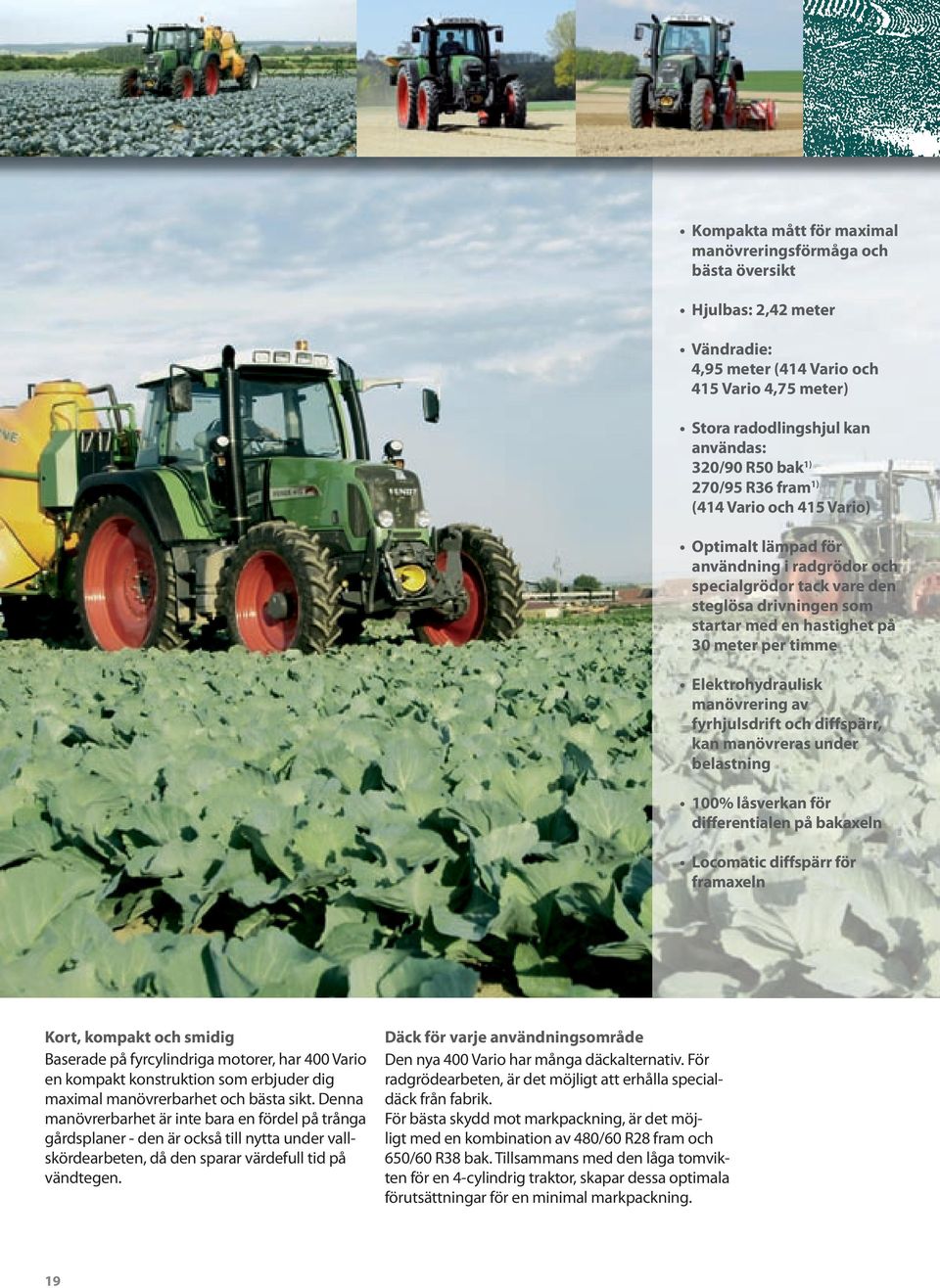

19 Kompakta mått för maximal manövreringsförmåga och bästa översikt Hjulbas: 2,42 meter Vändradie: 4,95 meter (414 Vario och 415 Vario 4,75 meter) Stora radodlingshjul kan användas: 320/90 R50 bak 1) 270/95 R36 fram 1) (414 Vario och 415 Vario) Optimalt lämpad för användning i radgrödor och specialgrödor tack vare den steglösa drivningen som startar med en hastighet på 30 meter per timme Elektrohydraulisk manövrering av fyrhjulsdrift och diffspärr, kan manövreras under belastning 100% låsverkan för differentialen på bakaxeln Locomatic diffspärr för framaxeln Kort, kompakt och smidig Baserade på fyrcylindriga motorer, har 400 Vario en kompakt konstruktion som erbjuder dig maximal manövrerbarhet och bästa sikt. Denna manövrerbarhet är inte bara en fördel på trånga gårdsplaner - den är också till nytta under vallskördearbeten, då den sparar värdefull tid på vändtegen. Däck för varje användningsområde Den nya 400 Vario har många däckalternativ. För radgrödearbeten, är det möjligt att erhålla specialdäck från fabrik. För bästa skydd mot markpackning, är det möjligt med en kombination av 480/60 R28 fram och 650/60 R38 bak. Tillsammans med den låga tomvikten för en 4-cylindrig traktor, skapar dessa optimala förutsättningar för en minimal markpackning. 19

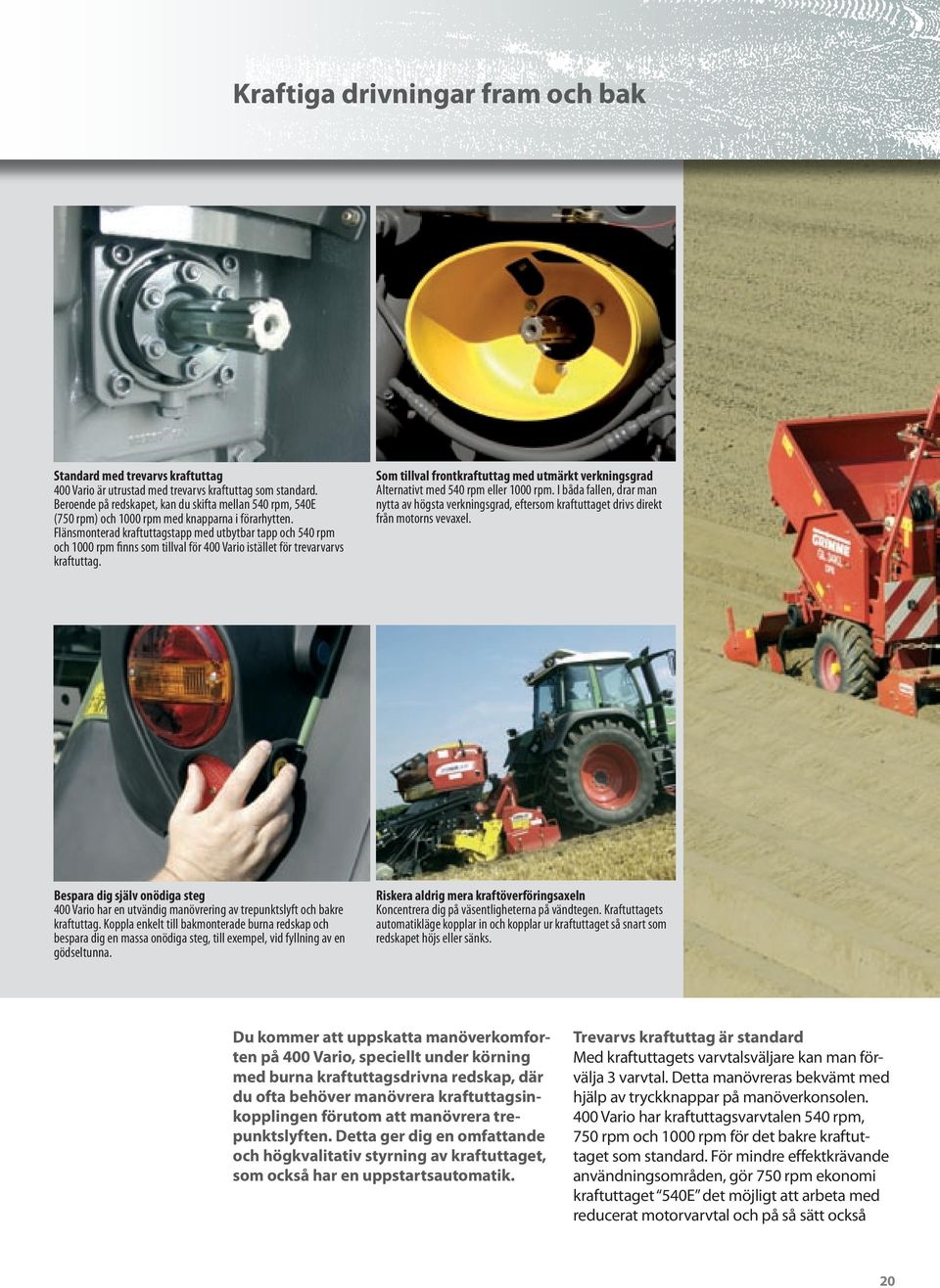

20 Kraftiga drivningar fram och bak Standard med trevarvs kraftuttag 400 Vario är utrustad med trevarvs kraftuttag som standard. Beroende på redskapet, kan du skifta mellan 540 rpm, 540E (750 rpm) och 1000 rpm med knapparna i förarhytten. Flänsmonterad kraftuttagstapp med utbytbar tapp och 540 rpm och 1000 rpm finns som tillval för 400 Vario istället för trevarvarvs kraftuttag. Som tillval frontkraftuttag med utmärkt verkningsgrad Alternativt med 540 rpm eller 1000 rpm. I båda fallen, drar man nytta av högsta verkningsgrad, eftersom kraftuttaget drivs direkt från motorns vevaxel. Bespara dig själv onödiga steg 400 Vario har en utvändig manövrering av trepunktslyft och bakre kraftuttag. Koppla enkelt till bakmonterade burna redskap och bespara dig en massa onödiga steg, till exempel, vid fyllning av en gödseltunna. Riskera aldrig mera kraftöverföringsaxeln Koncentrera dig på väsentligheterna på vändtegen. Kraftuttagets automatikläge kopplar in och kopplar ur kraftuttaget så snart som redskapet höjs eller sänks. Du kommer att uppskatta manöverkomforten på 400 Vario, speciellt under körning med burna kraftuttagsdrivna redskap, där du ofta behöver manövrera kraftuttagsinkopplingen förutom att manövrera trepunktslyften. Detta ger dig en omfattande och högkvalitativ styrning av kraftuttaget, som också har en uppstartsautomatik. Trevarvs kraftuttag är standard Med kraftuttagets varvtalsväljare kan man förvälja 3 varvtal. Detta manövreras bekvämt med hjälp av tryckknappar på manöverkonsolen. 400 Vario har kraftuttagsvarvtalen 540 rpm, 750 rpm och 1000 rpm för det bakre kraftuttaget som standard. För mindre effektkrävande användningsområden, gör 750 rpm ekonomi kraftuttaget 540E det möjligt att arbeta med reducerat motorvarvtal och på så sätt också 20

21 Trevarvs kraftuttag med komfortreglage (540/540E/1000 rpm) Som tillval med utbytbar tapp bak (540/1000 rpm) Kraftuttagsinkoppling med uppstartsstyrning Automatikläge för kraftuttaget (kopplar automatiskt in och ur kraftuttaget beroende på höjden för trepunktslyften) Yttre manövrering av kraftuttag baktill på traktorn Extern motorvarvtalsstyrning vid kraftuttagskörning (tillsammans med TMS) spara bränsle. Frontkraftuttaget, som är tillvalsutrustning, drivs direkt från motorns vevaxel utan effektförluster. Man kan välja mellan 540 eller 1000 varv per minut. Den automatiska kraftuttagsinkopplingen kontrollerar uppstartsfasen, efter redskapets effektbehov. Detta ökar livslängden för alla kraftuttagskomponenterna och reducerar maskinkostnaderna. Automatikfunktioner Den välkända och uppskattade kraftuttagsautomatiken finns också som standard på 400 Vario. Den kopplar automatiskt i och ur kraftuttaget, beroende av höjden för trepunktslyftens dragarmar. 400 Vario erbjuder hög manövreringskomfort både invändigt och utanför förarhytten. Den elektrohydrauliska kraftuttagsinkopplingen kan styras utvändigt från baklampekonsolen. 21

22 Kraftfullt hydraulsystem för moderna redskap Elektriska ventiler: Förstklassig arbets- och manöverkomfort Oljeflöde höja Oljeflöde sänka Lås Aktivering tidsfunktion Inställningar tidsfunktioner Aktivering av prioritet Aktivering extern ventilmanövrering Joysticken och fyrvägsspaken styr elektriska proportionella ventiler. Dessa är samtliga dubbelverkande ventilsektioner, som även kan användas enkelverkande och har dessutom flytläge. Regleringen av de första två ventilsektionerna sker med den bekvämt placerade fyrvägsspaken. Inställning av ventilfunktionerna med Varioterminalen är enkelt att utföra. Med hjälp av inställningsvredet och funktionsknapparna kan man enkelt och exakt ställa in flöde och aktiveringstider för alla elektriska proportionella ventiler, ställa in ventilprioritering eller aktivera extern manövrering för en ventilsektion. Extrautrustning: frontlyft i en klass för sig Frontlyften, som är tillvalsutrustning för 400 Vario, är en integrerad del av traktorns konstruktion och väl genomtänkt in i minsta detalj. Till exempel kan toppstången förbli kvar på traktorn så som den är, även då den inte används. Extrautrustning: extern manövrering för en hydraulventil Extern manövrering för en hydraulventil finns som tillvalsutrustning för 400 Vario. Detta underlättar väsentligt tillkoppling av burna redskap vid användande av exempelvis en hydraulisk toppstång. Moderna redskap fordrar ännu större flexibilitet och prestanda från traktorns hydraulik. För ekonomiskt användande krävs snabba lyftrörelser och höga oljeflöden. 400 Vario serien är med sitt lastkännande hydraulsystem och sina elektriskt styrda hydraulventiler, väl utrustade för komfortabel användning. Kraftfullt hydraulsystem 400 Vario är utrustad med ett lastkännande hydraulsystem. Det innebär: att en modern axialkolvpump levererar exakt det oljeflöde som erfordras - upp till 75 (110 tillval) liter per minut. Maximalt 38 liter hydraulolja kan tas ut för burna eller bogserade redskap. Hydraulik och transmission har separata oljesystem, vilket tillåter användande av bio-olja utan inskränkningar. 22

23 Lastkännande hydraulik Hydraulflöde: 75 l/min (tillval 110 l/min) Hydrauloljekylare Maximala lyftkrafter: Bak: 7450 dan Fram: 3100 dan (extrautr.) Bakre trepunktslyft med - lyftarmsdämpning - snabblyft - lyfthöjdsbegränsning - sänkhastighetsreglering - läges-, dragkrafts- och blandningsreglering - utvändig manövrering Integrerad frontlyft (tillval) med gasdämpning Elektriska hydraulventiler (utvändig manövrering som extrautr.) Fyrvägsspak Max. uttagbar oljevolym: 38 l Separata oljesystem för transmission och hydraulik Bio-olja kan användas för hydrauliken Bakre trepunktslyft med reserver_ Den elektrohydrauliska bakre trepunktslyften, som har en maximal lyftkraft på 7450 dan garanterar, att också bakmonterade tunga burna redskap för traktorer i denna storleksklass kan lyftas upp till full lyfthöjd utan problem. Lyftarmsdämpningen, som är standardutrustning, motverkar stötarna från fordonet genom att aktivt höja och sänka trepunktslyften. Integrerad frontlyft med dämpning_ Frontlyften, som är tillvalsutrustning för 400 Vario, har en maximal lyftkraft på 3100 dan. Den klarar på ett säkert sätt av frontmonterade redskap med en vikt på upp till 2,1 ton. Den integrerade gasdämpningen säkerställer att körsäkerheten och åkkomforten upprätthålles under dessa höga belastningar. 23

24 Gör din Vario till en steglös lastare med den nya Fendt CARGO Fendt original frontlastare marknadsförs inte i Sverige Med den nya Fendt CARGO Lock, kan du montera och demontera CARGO frontlastaren från din 400 Vario ännu snabbare och enklare. Tack vare den halvautomatiska låsningen behöver du inte längre bekymra dig om låsbultar, som ofta är svåra att sätta dit. Systemet erbjuder också optimal användarsäkerhet, eftersom frontlastaren låses på plats omedelbart efter att man kört in i den. Fendt CARGO Lock är självjusterande och är därför särskilt servicevänlig. Den standardmonterade fyrvägsspaken är ett plus när det gäller manövreringskomfort. Två manöverventiler för frontlastaren kan manövreras precist med en enda spak. CARGO komfortreglage som är tillvalsutrustning, erbjuder inte bara styrning för 3:e och 4:e hydraulkretsen, utan också bekväm manövrering av den hydrauliska redskapslåsningen och frontlastarens dämpningssystem med hjälp av fyrvägsspaken. D CARGO Modell 4X/75 4X/80 A B E C CARGO 415 A Grävdjup (mm) B Lyfthöjd (mm) C Tömavstånd (mm) B = 3.5 m C Tömavstånd (mm) B = max D Tömningsvinkel E Tiltvinkel Lyft kraft (dan) max. Lyft kraft (dan) En 400 Vario utrustad original CARGO frontlastare från Fendt möjliggör extremt komfortabel frontlastarkörning. På samma sätt som för traktorer, fortsätter kraven på frontlastarens prestanda att öka. Svaret på detta är Fendt CARGO. Den skräddarsydda frontlastaren, med en uppfriskande ny design, utvecklades speciellt för Vario traktorerna. Under utvecklingen lades uppmärksamhet inte enbart på de tekniska specifikationerna. Komfort, säkerhet och servicevänlighet möter också den höga Fendt standarden. Det skräddarsydda tillbehöret för din 400 Vario Om du uppgraderar din 400 Vario med en FENDT CARGO, kommer du att dra nytta av en perfekt kombination av alla komponenter. Under utvecklingen, utformades alla mått och prestanda för CARGO speciellt för Vario. Det ger dig en driftsäkerhet som är ett resultat från testerna av frontlastare och traktor som en komplett enhet. Resultatet är bästa sikt med avbalanserade prestanda och viktfördelning för praktisk användning. 24

25 Lyftkraft genom hela lyftområdet: 1940 dan (4X/75: ) 2260 dan (4X/80: ) Lyfthöjd: 4,125 mm Alla rör löper i ramen Ventiler och dämpning är skyddade i tvärröret Som ett alternativ enkel eftermontering av frontlastare Euro redskapsram med snabbkopplingsfäste (som tillval SMS ram) Omfattande säkerhetskoncept Multikoppling för montering av frontlastare (standard) 3:e och 4:e hydraulkrets (tillval) Multi-koppling för 3:e och 4:e hydraulkrets på Euro redskapsram (tillval) Dämpsystem (tillval) Hydraulisk redskapslåsning (tillval) Stort urval av original Fendt redskap (tillval) Komfort med stort K Manövreringskonceptet utformades för optimal körkomfort. Den standardmonterade fyrvägsspaken erbjuder precis kontroll över CARGO lastaren. Tillvalsutrustningen med tredje och fjärde hydraulkrets, är aktiverade med tryckknappar på fyrvägsspaken och därefter enkelt manövrerade med fyrvägsspaken. Dämpsystemet som är tillvalsutrustning kan aktiveras bekvämt från förarstolen med en enkel knapptryckning; Tillvalsutrustningen hydraulisk redskapslåsning regleras också på samma sätt. Genom den speciellt utformade konstruktionen mellan frontlastare och traktor, kan allt underhållsarbete på 400 Vario traktorerna utföras med frontlastaren påmonterad. Ytterligare bevis på den perfekta symbiosen mellan traktor och frontlastare är att framrutan på 400 Vario, när som helst kan öppnas upp helt under frontlastararbetet. 25

26 Ofta är det de små tingen som gör vardagen med en Fendt så angenäm 400 Vario är som standard utrustad med bakre arbetslampor. Twin Power arbetslamporna är monterade till vänster och till höger på hyttaket. Dess höga placering ger dig ett exceptionellt bra ljus för dina bakmonterade redskap. Med två enkla handrörelser kan man på 400 Vario ställa in dragarmarnas rörlighet i sidled till antingen fast läge eller sidorörelse, allt efter behovet från det tillkopplade redskapet. En robust, kraftig mekanisk låsmekanism låses upp eller låses med hjälp av en spak på vänster och höger sida. I upplåst position, centreras dragarmarna automatiskt i mittläge. Genom att bara flytta på en pinne, kan du förändra avståndet mellan dragarmarna mellan Kat. II och Kat. III. Den automatiska fjärrmanövrerade draganordningen från Fendt kan justeras i höjdled snabbt och enkelt. Låstappen öppnas med en spak. Draganordningen kan därefter sänkas eller höjas i draginfästningen - med bara en hand. Du har säkert upplevt detta i ditt dagliga arbete. Avsett om du behöver byta redskap när du har ont om tid eller behöver arbeta många timmar i din Vario utan avbrott under jäktiga dagar, är det ofta de små detaljlösningarna som gör livet enklare. Fendt erbjuder dig många sådana små detaljer. Det är omöjligt att förhindra oljeläckage vid koppling av hydrauliska snabbkopplingar. På 400 Vario, rinner emellertid den läckande oljan in i huset, som också har till uppgift att skydda kopplingarna från smuts, för att sedan ledas vidare till en enkelt åtkomlig samlingsbehållare. Dra nytta av summan av det stora antal små detaljer som en Fendt traktor erbjuder, för att göra ditt dagliga arbete enklare och bekvämare. När ett fordon ska konstrueras och utvecklas, söker Fendts ingenjörer alltid efter lösningar som för dig framåt. Från praktiker till praktiker. 26

27 400 Vario konstruerades för att kunna utrustas med ett stort urval av olika däck. Det är möjligt att montera såväl breda däck för minimal markpackning som radodlingshjul med stor ytterdiameter. Oavsett om det handlar om elkablar för manöverterminaler eller manöverkablar för hydraulventiler, är kabelgenomföringen in i Fendt hytten konstruerad att omsluta kabeln så att smuts och kyla inte kan tränga in i hytten när fönstren är stängda. Naturligtvis kan kablarna enkelt läggas på plats utan hjälp av verktyg. 400 Vario är som standard utrustad med en avtagbar verktygslåda. Snabb och bekväm att nå från traktorns vänstra sida så att du, när du till exempel ska ersätta en brusten brytbult, inte behöver gå runt hela fordonet. En verktygslåda med lås är monterad på tanken och kan tas av komplett. Fendt traktorer har körriktningsvisare med automatisk avstängning. Precis som på din bil, stängs blinkern av automatiskt när ratten vrids tillbaka. 400 Vario konstruerades för att ge dig åtkomst åt alla områden på traktorn som erfordras för det dagliga underhållet - även när frontlastare är monterad. Ratten är justerbar i höjdled och tiltbar för att kunna anpassas till varje förares individuella behov. 27

28 Innovativ teknik, intelligenta lösningar - allt från samma källa Rådgivning: vägen till en skräddarsydd Fendt Fendt säljrepresentanter är erfarna specialister som kan erbjuda dig en omfattande rådgivning och information om teknik, utrustningar och totallönsamheten med en Fendt traktor. Större utrymme för investeringar - Lantmännens maskinfinansiering Vi garanterar fördelaktiga villkor och flexibla amorteringsplaner, anpassade till dina behov. En provkörning i fält - upplev skillnaden Du kan inte göra en bedömning av en Fendt traktor utan erfarenheten av att ha kört en i fält. Fendt traktorer åtnjuter ett första klassens rykte när det gäller enastående kör- och arbetskomfort. Inte förrän du har kört en Fendt, kan du bilda dig en uppfattning om hur stor skillnaden är i verkligheten, i jämförelse med andra traktorer. Leasing Behöver du ett fordon för att fylla ett kortvarigt kapacitetsbehov, eller vill du använda ett över en längre tidsperiod utan att köpa? Letar du efter en skattemässig fördel eller behöver du likviditet för andra investeringar? Lantmännen Maskin erbjuder dig lösningen. Det står helt klart att du får senaste spetsteknik med en Fendt traktor. Men det är i dessa dagar inte tillräckligt för en bra affär. Det är därför som Fendt försäljningspartners också erbjuder en mycket bred och omfattande service. Allt från samma källa. Kompent kundrådgivning och demonstrationer Fendt återförsäljare erhåller regelbundet utbildning och är specialister på Fendt produkter. De har djupgående kunskaper om hela produktprogrammet och kan erbjuda dig kompentent rådgivning. Kontakta din lokala Fendt försäljare. 28

29 Knowhow genom praktisk träning Tjäna på en tekniskt och ekonomiskt optimerad användning av din Fendt traktor, oavsett om det är i fält, på väg eller vid användning av handböckerna. Professionella instruktörer visar dig hur du ska dra nytta av den högklassiga tekniken på ett effektivt och säkert sätt, både i teorin och i praktiken. Snabb diagnostik tack vare FENDIAS Våra Fendt-specialister använder FENDIAS för att få tillgång till de digitala data som finns lagrade i din Fendt. Dessutom kan, när så erfordras, data avläsas och analyseras under tiden som traktorn är igång - till exempel data från hydrauliken eller transmissionen. Allt för en snabb felsökning och hög tillgänglighet. Original Fendt reservdelar - så att din Fendt förblir 100% Fendt: Original Fendt reservdelar är skräddarsydda till din Fendt. De har en garanterad kvalitet och en testad funktionssäkerhet. Det betalar sig på flera sätt: 12 månaders garanti på original Fendt reservdelar - den högsta nivån för driftsäkerhet - högsta andrahandsvärde Mobil expertservice Varje Fendtspecialist har ett modernt servicefordon. Utprovade, testade och optimerade verktyg, så väl som servicedokumentation och FENDIAS, det datorunderstödda analys- och diagnossystemet, finns alltid med i fordonet. Detta gör det möjligt för den mobila teknikern att snabbt lokalisera och åtgärda eventuella fel. Snabba och säkra reservdelsleveranser En väsentlig del av den förstklassiga servicekvaliteten hos varje Fendt-återförsäljare är den elektroniska reservdelskatalogen FENDOS. Snabb och korrekt beställning med minimal tidsfördröjning. Verkstaden kan snabbt och effektivt se till att din Fendt-traktor blir åtgärdad och klar för arbete. Lönsamhet under kontrakt Med ett Fendt Servicepaket, har du dina service- och reparationskostnader under kontroll. Vill du ha föreskrivna servicearbeten utförda till en attraktiv fast kostnad? Eller vill du ha full kontroll över kostnaderna per driftstimme utan obehagliga överraskningar? Kontakta din lokala Fendt försäljare. 29

30 Tekniska specifikationer Hjulbas Totallängd Motor Nominell effekt (kw/hk) (ECE R24) max. effekt (kw/hk) (ECE R24) Nominell effekt (kw/hk) (EG 97/68) 6) max. effekt (kw/hk) (EG 97/68) Antal. cylindrar / kylsystem / luftinsugning Insprutning / motorstyrning / avgasrecirkulation Cyl.dia. / slaglängd (mm) / cyl.volym (cm 3 ) Nominellt motorvarvtal (rpm) Varvtal vid max. effekt (rpm) max. vridmoment (Nm/rpm) Momentstegring (%) Optim. bränsleförbrukning (g/kwh) Bränsletank (l) Oljebytesintervall (drift. tim.) 5 ) 411 Vario 412 Vario 413 Vario 414 Vario 415 Vario 74 / / / / / / / / / / / / / / /126/ / / / / / cylindrar, fyrventilsteknologi / vatten / turboladdning, intercooler common rail / EDC / AGRex / / / / / / Totalhöjd Transmission och kraftuttag Typ av växellåda Hastighetsområde: max. hastighet (km/h) Bakre kraftuttag (rpm) standard: Frontkraftuttag 1) Område I (framåt / bakåt) Område II (framåt / bakåt) Steglös Vario transmission 0.02 till 24 km/h / 0.02 till 17 km/h 0.02 till 40 km/h / 0.02 till 40 km/h / 540E / eller Totalbredd Hydraulik Typ Hydraulpumpflöde (l/min) Arbetstryck (bar) Bakre trepunktslyft, reglering Yttre ventiler max. (standard) inkl. frontmanövrering max. lyftkraft bakre trepunktslyft, i dragarmar (dan) max. lyftkraft frontlyft (dan) max. uttagbar oljevolym (l) 75 (110 1) ) Lastkännande 75 (110 1) ) (110 1) ) (110 1) ) 200 EPC, avkänning i dragarmar, lyftarmsdämpning 4 dv 4) (2 dv 4) ) elektr. ventiler / fyrvägsspak (110 1) ) Bromsar Bakre bromsar: Främre bromsar: Våta, integrerade flerskiviga skivbromsar 4WD inkoppling Vikter och mått Tomvikt enl. DIN (kg) Till. totalvikt (kg) max. nyttolast (kg) max. belastning draganordn. (kg) Totallängd (mm) Totalbredd (mm) Totalhöjd (mm) Hjulbas (mm) Spårvidd, fram 3) (mm) Spårvidd, bak 3) (mm) Min. vändradie (m) 7) (7500 1) ) 3600 (2100 2) ) (7500 1) ) 3600 (2100 2) ) (7500 1) ) 3580 (2080 2) ) (7500 1) ) 4050 (2050 2) ) (7500 1) ) 4050 (2050 2) ) Elektrisk utrustning Startmotor (kw) Batteri Generator V / 90Ah 2100 W / 14V / 150 A Hytt Konstruktion Klimatkontroll Integrerad, tiltbar säkerhetscell, öppningsbara tonade fram-, sido- och bakrutor, taklucka, ventilationssystem med fläkt i tak, varmvattenvärme med 3-hastighets fläkt, luftkonditionering 1) 1) = tillval 2) = med till. totalvikt på 7500 kg, 3) = beroende på däck, 4) = kan också användas som enkelverkande, 5) = är halverad vid användning av RME, 6) = definitiva specifikationer för registrering 7) = utan styrbroms 411 Vario 412 Vario 413 Vario 414 Vario 415 Vario fram bak fram bak fram bak fram bak fram bak Standarddäck 480/65 R24 540/65 R38 480/65 R24 540/65 R38 540/65 R24 600/65 R38 540/65 R24 600/65 R38 540/65 R26 650/65 R38 Exempel 270/95 R32 270/95 R48 270/95 R32 270/95 R48 270/95 R32 270/95 R48 320/85 R32 300/95 R46 320/85 R32 300/95 R46 540/65 R24 600/65 R38 540/65 R24 600/65 R38 480/70 R24 520/70 R38 480/70 R24 520/70 R38 480/70 R24 520/70 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 480/60 R28 650/60 R38 Din Fendt återförsäljare hjälper dig gärna med information om ytterligare däckalternativ. 30

31 Standard- och extrautrustning Varioreglage Joystickreglage (multifunktionsjoystick) Varioterminal för fininställningar Kamera för Varioterminal Variotronic redskapsstyrning för ISO och LBS redskap Variotronic TI - Vändtegsmanagementsystem Vario TMS - Motor-Transmission mangementsystem Hytt Mekanisk hyttfjädring Pneumatisk hyttfjädring Hrattstång justerbar lutning och i höjdled Fendt komfortförarstol, luftfjädrad Fendt Super Komfort förarstol, luftfjädrad, lågfrekvensfjädring Radiomonteringssats med två stereohögtalare Blaupunkt CD radio eller Blaupunkt CD MP3 Ventilation med stegl. ställbar fläkt i hyttak Luftkonditionering Emissionsfilter (aerosol) Bakre spolare/torkare Twin Power arbetslampor i tak bak, fram Arbetslampor A-stolpe, stänkskärmar bak Arbetslampor Xenon A-stolpe, stänkskärmar bak Terminalfäste Motor Luftfilterförrenare Förvärmarpaket (motor, transmission, hydraulolja) Avgasbroms Transmission Turbokoppling, automatisk max.effektreglering, farthållare Fram/back funktion, stop and go funktion Akustisk signal vid backning Chassi / säkerhetsfunktioner Elektr. trepunktslyft EPC-C med lyftarmsdämpning Framaxelfjädring med nivåreglering Tryckluftsystem 4wd/ differential spärrar Centrumdriven 4WD, underhållsfri Komfortmanövrering för 4WD / diffspärrar Bakre / främre differential med 100% lamell låsning Kraftuttag m. lamellkoppling Bak: 540/540E/1000 rpm Bak: Flänsmonterad tapp 540/1000 rpm Fram: 540 rpm eller 1000 rpm Kraftuttagsinkoppling, elektrohydr. förval Utvändiga reglage bakre kraftuttag Hydraulik Axialkolvpump, hydrauloljekylare Elektrohydraulisk trepunktslyft (EPC-C), med utvändig manövrering Hydraulisk toppstång Radarstyrd hjulslirningskontroll Anslutning för extern hydraulik (load sensing) Utvändig manövrering av hydraulventil bak Snabbkopplingar bak, dubbelt anslutningsbara under tryck Frontlyft d.v. med utvändiga reglage Frontlyft d.v. med lägesreglering och utvändiga reglage Frontlastare, frontlastarredskap Blaupunkt radio med CD eller CD MP3 Snabbkopplingar, dubbelsidigt kopplingsbara under tryck; Anslutning extern hydraulik (lastkännande) Variotronic redskapsstyrning för ISO och LBS redskap Extra Xenon arbetstrålkastare; och roterande varningsljus Yttre manövrering bak för hydraulventiler Integrerad frontlyft och frontkraftuttag Påbyggnader Bakre släpvagnskoppling Automatisk släpvagnskoppling med fjärrmanövrering, bak Kulkoppling Hitchkrok/jordbruksdrag Roterande varningsljus Brett fordon markering Svängande framskärmar Dubbelmontage bak Hjulvikter, bakhjul Frontvikter, varierande storlekar 31 = standard = tillval - = ej tillgängligt Stort urval av vikter för optimal viktbelastning Takfönster Fendt on-line konfigurator: Här kan du sätta samman din egen skräddarsydda Fendt, helt efter dina önskemål. Besök
