Luma MONTERINGSBESKRIVNING

Transkript

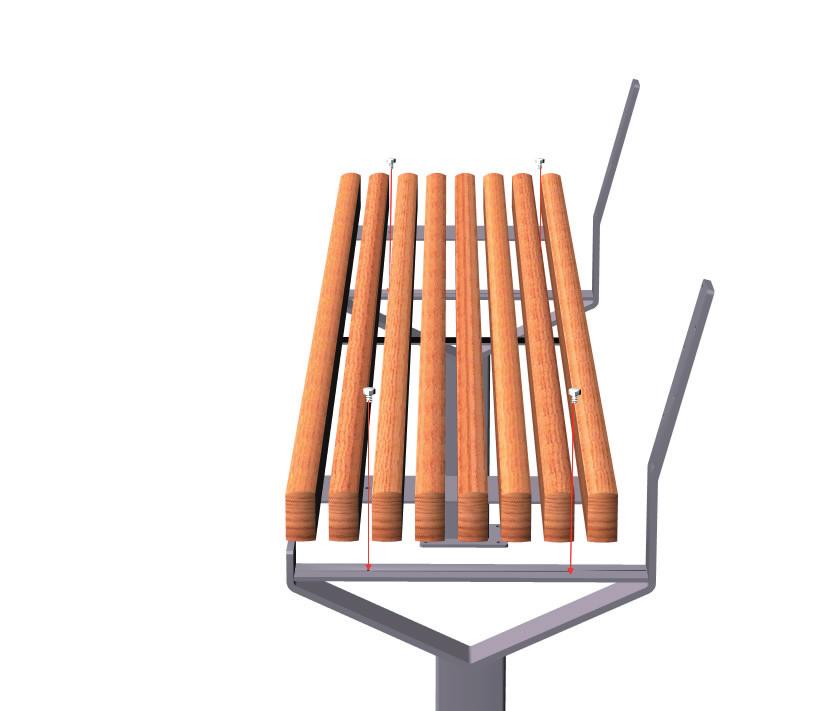

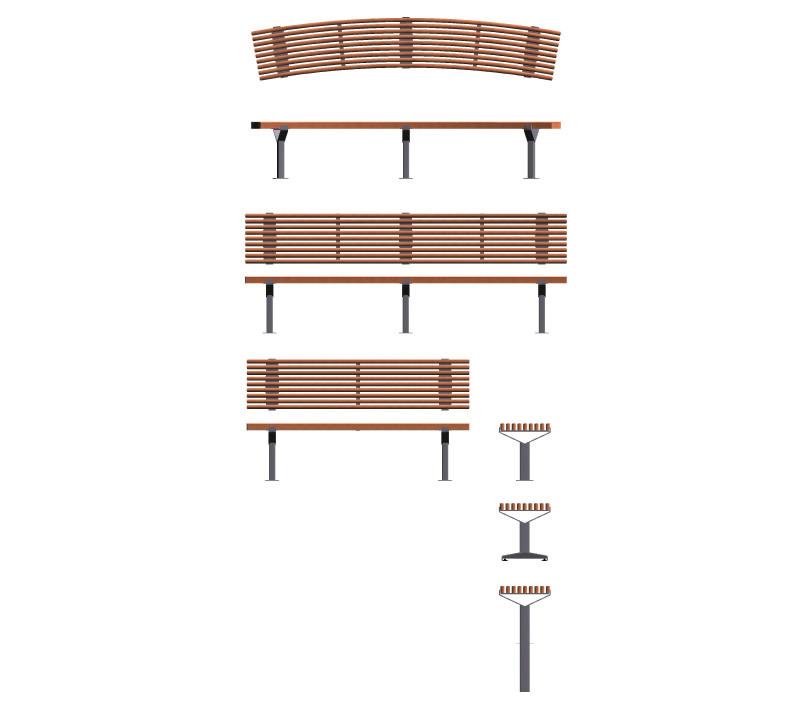

1 sid 1/6 Leveransspecifikationer/ 2500 U1835 U CC 75 4st U1837, 39 Centrumradie st U18 41, 43 CC 1010 U1837 6st CC 1010 Ställ stativen på önskad plats. I de fall bänken gjuts i mark skall erforderligt antal gropar grävas Placera sedan sitsen på stativen och montera med bifogade skruvar. Bänken är fristående, men försedd med ställbara fötter för att ta upp marklutning. Gropar grävs till frostfritt djup. Grunda med dränerande material tills gropen är ca mm djup. Placera sta tiven i hålen och staga bänken. Se till at bänken står i våg. Sitthöjden skall vara 46 cm. Gjut fast stativen med betong. Avsluta gjutningenmed U1835 en avrundning ca 5 cm under färdig marknivå. Avsluta med att återställa marken. en är försedda med en utbredd fotplatta med 4 st hål Ø12 mm för 10 fastsättningsdorn. Ställ baänken på önskad plats och märk ut hålen på underlaget. Borra för fastsättning med Kemankare eller expander. U1835 Rak bänk, längd 180cm, ek/grå. U1837 Rak bänk, längd 260cm, ek/grå. U1839 Rak bänk, valfri längd max 260cm, ek/grå. U18 41 Radiebänk, längd 250cm, ek/grå. U18 43 Radiebänk, valfri längd max 250cm, ek/grå. anger att bänkens stativ ska gjutas fast 40 cm i mark. anger att bänkens stativ ska bultas ovanpå mark. för fristående. UR anger stativ för montage på mur. ontera bänken.

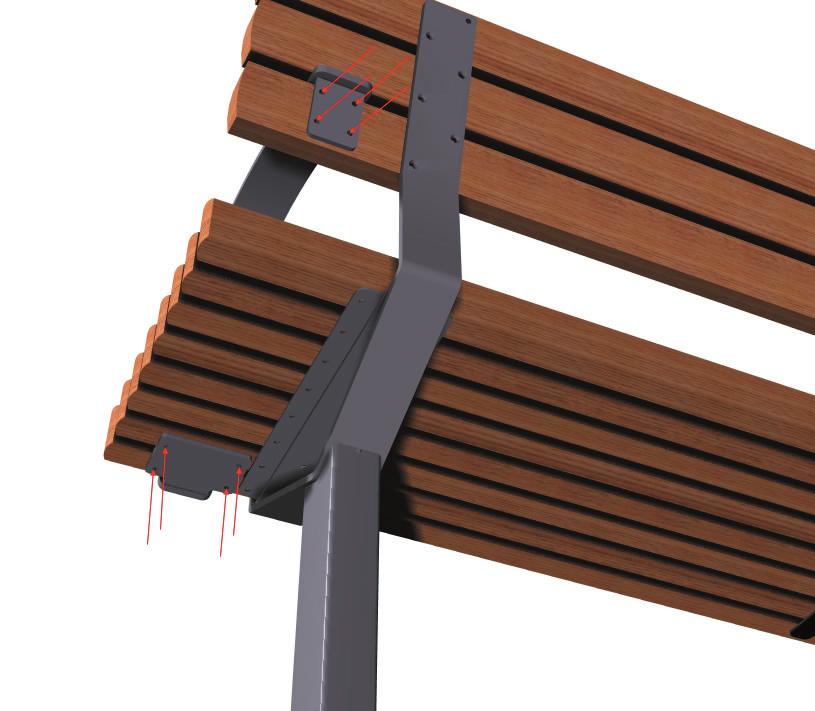

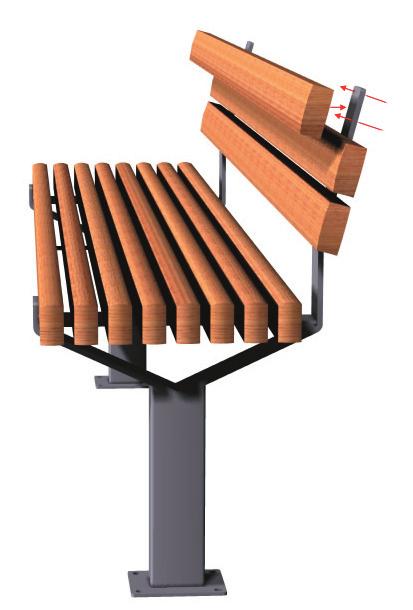

2 sid 2/6 Ställ stativen på önskad plats. I de fall bän ken gjuts i mark skall erforderligt antal gro par grävas. Placera sedan sitsen på stativen och montera med bifogade skruvar. ontera ryggstöden med bifogade skruvar. örborra för att inte sneddra skruvarna. Armstöden monteras enligt anvisning med 480 bifogade skruvar. örborra träribborna för att inte sneddra skruvarna. Bänken är fristående, men försedd med ställ bara fötter för att ta upp marklutning Gropar grävs till frostfritt djup. Grunda med dränerande material tills gropen är ca mm djup. Placera stativen i hålen och staga CC 1 bänken. Se till att bänken står i våg. Sitthöj den skall vara 46 cm. Gjut fast stativen med betong. Avsluta gjut U1848 färdig marknivå. Avsluta med att återställa soffa ek/grå. U1848AR soffa ek/grå med armstöd. ningsdon. anger att bänkens stativ ska bultas ovanpå mark. Ställ bänken på önskad plats och märk ut för fristående. hålen på underlaget. Borra för fastsättning UR anger stativ för montage för mur. med Kemankare eller expander. Leveransspecifikationer/ ontera bänken. Soffa 4st Ryggstödsbrädor ontageskruv 5 x 40 A2 1 Armstöd ontageskruv 4 x 40 A2 platta med 4 st hål Ø12 mm för 10 fastsätt anger att bänkens stativ ska gjutas fast 40 cm i mark. Armstöd marken. en är försedda med en utbredd fot ningenmed en avrundning ca 5 cm under 1

3 sid 3/ Ställ stativen på önskad plats. I de fall bänken gjuts i mark skall erforderligt antal gropar grävas. Placera sedan sitsen på stativen och montera med bifogade skruvar. Bänken är fristående, men försedd med ställbara fötter för att ta upp marklutning. Gropar grävs till frostfritt djup. Grunda med drä nerande material tills gropen är ca mm djup. Placera stativen i hålen och staga bänken. Se till at bänken står i våg. Sitthöjden skall vara 46 cm. Gjut fast stativen med betong. Avsluta gjutningen med en avrundning ca 5 cm under färdig mark nivå. Avsluta med att återställa marken. en är försedda med en utbredd fotplatta med 4 st hål Ø12 mm för 10 fastsättningsdorn. Ställ baänken på önskad plats och märk ut hålen på underlaget. Borra för fastsättning med Keman kare eller expander. CC 1 ontera bänken. U18 45 Längd 180cm, ek/grå. U18 47 Längd 260cm, ek/grå. anger att bänkens stativ ska gjutas fast 40 cm i mark. anger att bänkens stativ ska bultas ovanpå mark. för fristående. UR anger stativ för montage för mur. UR anger stativ för montage för mur. U st U

4 sid 4/ Ställ stativen på önskad plats. I de fall bänken gjuts i mark skall erforderligt antal gropar grävas. Placera sedan sitsen på stativen och montera med bifogade skruvar. Bänken är fristående, men försedd med ställbara fötter för att ta upp marklutning. Gropar grävs till frostfritt djup. Grunda med drä nerande material tills gropen är ca mm djup. Placera stativen i hålen och staga bänken. Se till at bänken står i våg. Sitthöjden skall vara 46 cm. Gjut fast stativen med betong. Avsluta gjutningen med en avrundning ca 5 cm under färdig mark nivå. Avsluta med att återställa marken. en är försedda med en utbredd fotplatta med 4 st hål Ø12 mm för 10 fastsättningsdorn. Ställ baänken på önskad plats och märk ut hålen på underlaget. Borra för fastsättning med Keman kare eller expander. CC 1 ontera bänken. U18 45 Längd 180cm, ek/grå. U18 47 Längd 260cm, ek/grå. anger att bänkens stativ ska gjutas fast 40 cm i mark. anger att bänkens stativ ska bultas ovanpå mark. för fristående. UR anger stativ för montage för mur. U st U

5 U1842 radiebänk, innerradie 175 cm, längd 250cm radiebänk finns nu även i en mindre radie där fem sektioner kan bilda t.ex en cirkelbänk. onteringsförfarandet går till som övriga bänkar i serien.

6 sid 5/6 ontering med stativ för montering på mur/ en ska fästas i muren med expander eller kemankare. ärk noga ut var hål för dessa ska borras. ontera i vald förankringslösning. ar monteras sedan på samma sätt som i övrigt, dvs med 8bult ar som skruvas ovanifrån genom sitarnas fästplattor och ner i de gängade hålen i murstativen. 402 CC 1 ästplattor urstativ Leveransspecifikationer/ Längd sits mm urstativ 4st urstativ Standard Längd sits 2600mm st urstativ Titan CC urstativ 408 CC

7 Armstöd ontering av armstöd/ Armstöden monteras underifrån på valfri plats innan sitsen monteras mot stativen. Placering av armstöd är valbar Titan armstöd U1845AR 216 armstöd U1835AR armstöd till rygg U1848AR Armstöden monteras enligt anvisning med bifogade skruvar. örborra träribborna för att inte sned dra skruvarna. sid 6/6
