Specifikationer/

Storlek: px

Starta visningen från sidan:

Download "Specifikationer/"

Carina Sandberg
för 5 år sedan
Visningar:

1 Stadsbänken sid /6 U8-50 / U9-70 U8-5 / U U8-58 / U9-78 U8-59 / U U8-50 / U st U Specifikationer/ U8-50 Komplett bänk i oljad Ek 80 cm U8-5 Komplett bänk i oljad Ek 0 cm U8-58 Komplett bänk med ryggstöd i oljad Ek 80 cm U8-59 Komplett bänk med ryggstöd i oljad Ek 0 cm U9-70 Komplett bänk i täcklaserad furu 80 cm U9-7 Komplett bänk i täcklaserad furu 0 cm U9-78 Komplett bänk med ryggstöd i täcklaserad furu 80 cm U9-79 Komplett bänk med ryggstöd i täcklaserad furu 0 cm Lägg till efter produktnummer: =arkfast, bänken gjuts 500 mm i mark =Fastsättningsbar, bänken bultas mot underlaget i marknivå V =Väggfast, bänken skruvas mot vägg ( går ej att kombinera med ryggstöd). Färgbeteckning: (Endast furu) G =Ljusgrön R =Rödbrun Leveransspecification/ U8/U9-70/7 Sitplank Skruv 0 x 30 Stativ 6st U8/U9-78/79 Sitplank Ryggstödsplank Skruv 0 x 30 Stativ st 4st U8/U9-70/7 + U9-34 Sitplank Skruv 0 x 30 Armstöd Stativ st 6st

2 Stadsbänken sid / U8-55 U Sektion A U8-5A U9-7A 30º Sektion B U8-5B U9-7B 30º Sektion C U8-5C U9-7C 00 30º Sektion D U8-5D U9-7D 890 Sektion E U8-5E U9-7E U8-57 U9-77 U8-50//V U9-70//V 40 U8-5//V U9-7//V Specifikationer/ Leveransspecification/ U8-55 Bord till stadsbänk längd 0cm U9-7A Sektion A, endast bänk i täcklaserad furu. U8-57 Trädbänk sexkant, ø 4cm. Komplett. U9-7B Sektion B, endast bänk i täcklaserad furu. U9-75/H Bord till stadsbänk längd 0cm U9-7C Sektion C, endast bänk i täcklaserad furu. U9-77/H Trädbänk sexkant, ø 4cm. Komplett. U9-7D Sektion D, endast bänk i täcklaserad furu. U8-5A Sektion A, endast sits i oljad ek. U9-7E Sektion E, endast bänk i täcklaserad furu. U8-5B Sektion B, endast sits i oljad ek. U8-50//V, endast sits i oljad ek. U8-5C Sektion C, endast sits i oljad ek. U8-5//V, endast sits i oljad ek. U8-5D Sektion D, endast sits i oljad ek. U9-70//V, endast bänk i täcklaserad furu. U8-5E Sektion E, endast sits i oljad ek. U9-7//V, endast bänk i täcklaserad furu. U8-50, U9-75 Bordplank Skruv 0 x 30 Bordsstativ 3st 4st

Stadsbänken sid 3/6 ontering av enkel parkbänk/ ) Lägg ut brädorna upp och ner på ett slätt och rent underlag. Sittbrädorna är fasade mot mitten för vatten avrinning.

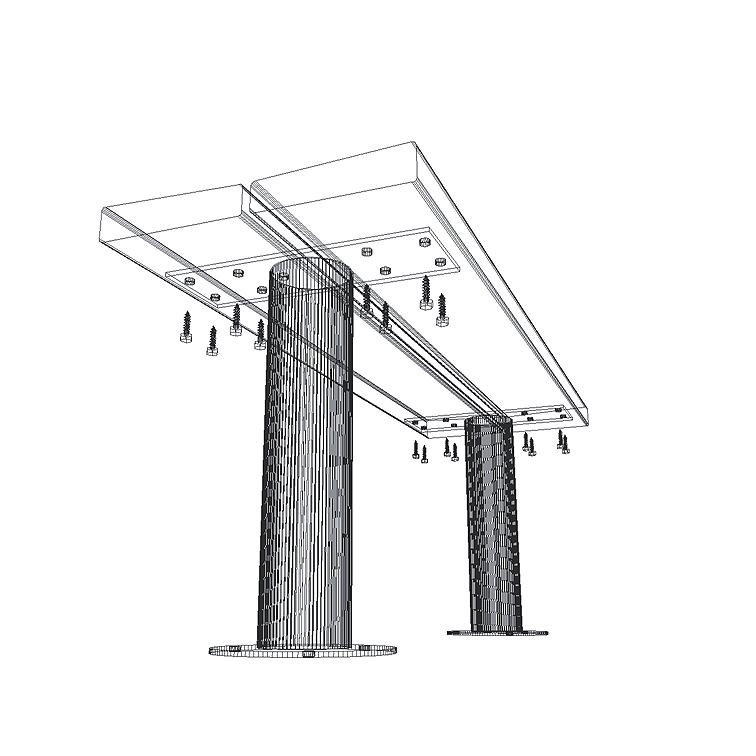

3 Stadsbänken sid 3/6 ontering av enkel parkbänk/ ) Lägg ut brädorna upp och ner på ett slätt och rent underlag. Sittbrädorna är fasade mot mitten för vatten avrinning. Den tjockaste sidan skall vändas utåt. Avståndet mellan brädorna ska vara 0 mm. ) ontera stativen på sittbrädorna med bifogade franska träskruv. Drag inte skruven för hårt. Då kan gängorna förstöras. U8-50 / U9-70 U8-5 / U9-7 Påbyggnad av bänk/ 3) Om stadsbänken ska skarvas placeras stativet i skarven mellan sitsarna. Avståndet mellan sitsarna ska vara 0 mm. Skruvas från undersidan. ontering av enkelbänk för väggmontage/ ) Lägg ut brädorna upp och ner på ett slätt och rent underlag. Sittbrädorna är fasade mot mitten för god vatten avrinning. Den tjockaste sidan skall vändas utåt. Avståndet mellan brädorna ska vara 0 mm. 3 4) ontera konsolerna på sittbrädorna med bifogade franska träskruv. Drag inte åt skruvarna för hårt. Det kan förstöra träet. Fastsättning på vägg 5) Placera bänken på avsedd plats mot väggen, markera hålen och borra för expander, kemankare eller träskruv. ontera bänken mot väggen. 4 U9-36V 5

4 Stadsbänken sid 4/6 U9-34 ontering av bänk med armstöd/ ) Bänken skall monteras rättvänd. Stativ och armstöd monteras samtidigt. Stativet skall ligga närmast sittbrädorna. Utanpå stativplåten monteras armstödsplåten. Båda plåtarna dras samman med samma skruv. Sittbrädorna är fasade mot mitten för god vatten avrinning. Den tjockaste sidan skall vändas utåt. Avståndet mellan brädorna ska vara 0 mm. ontera stativen och armstöden på sittbrädorna med bifogade franska träskruv. Drag inte skruven för hårt. Då kan gängorna förstöras. ontering av bänk med ryggstöd/ ) Lägg ut brädorna upp och ner på ett slätt och rent underlag. Sittbrädorna är fasade mot mitten för vatten avrinning. Den tjockaste sidan skall vändas utåt. Avståndet mellan brädorna ska vara 0 mm. 3) Stativ samt ryggstöd skall monteras samtidigt. Stativplåten skall ligga närmast sittbrädorna. Utanpå stativplåten lägges ryggstödsplåten. Båda plåtarna dras ihop med samma skruv. Ryggstödet monteras med bifogade träskruv. De korta skruvarna (0x30mm) används där ryggstödet är som smalast, dvs i underkanten. Ryggstödet är inte förborrat. Den smala delen på ryggstödet skall vara vänd nedåt. ederkanten på ryggstödet skall ligga 60 mm ovanför sitsen. 3 U8-58/59 U9-78/79

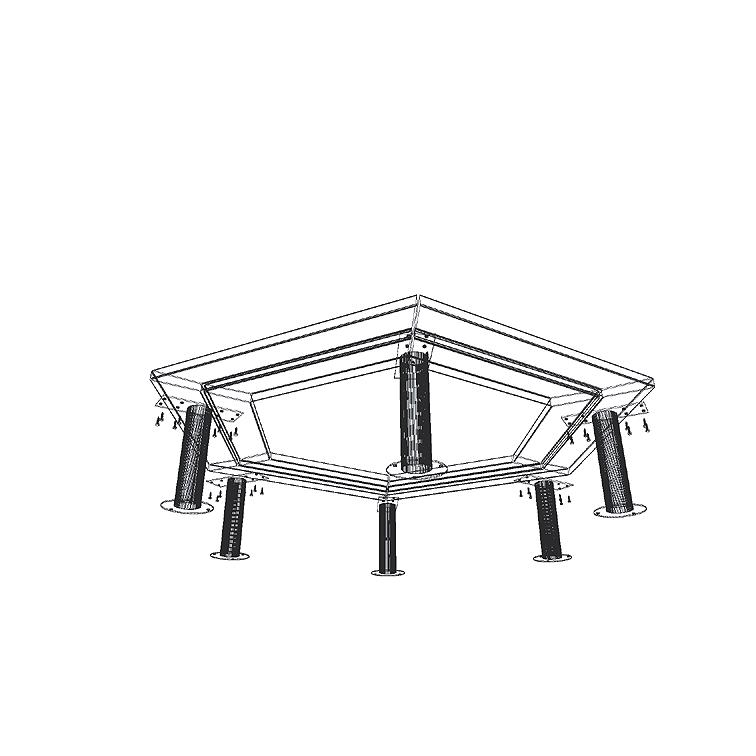

5 Stadsbänken sid 5/6 ontering av trädbänk sexkant/ ) Lägg ut brädorna upp och ned på ett rent och slätt underlag. ät in vinklarna noggrant. Avståndet mellan brädorna skall vara 0 mm mellan både långsida och kortsida. Placera ut stativen enligt ritning Förborra med borr diameter 7,5 mm för mjuka träslag och med borr diameter 8 mm för hårda träslag. Borrdjupet skall vara 0 mm. U8-57 U9-77 ontering av bord/ ) Lägg ut brädorna upp och ner på ett slätt och rent underlag. Avståndet mellan brädorna ska vara 0 mm. 3) ontera stativen på brädorna med bifogade franska träskruv. Drag inte skruven för hårt. Då kan gängorna förstöras. 580 U8-55 U ontera stativen på sittbrädorna med bifogade franska träskruv. Drag inte åt skruven för hårt. Det kan förstöra gängorna i träet.

Stadsbänken sid 6/6 alt alt Infästning till mark/ ) Infästning av stativ med infästningsplatta/ Gräv två gropar i marken till ett djup av 40 cm. Ställ ned ett gjutpapprör i gropen.

6 Stadsbänken sid 6/6 alt alt Infästning till mark/ ) Infästning av stativ med infästningsplatta/ Gräv två gropar i marken till ett djup av 40 cm. Ställ ned ett gjutpapprör i gropen. Diametern på gjutpappröret är beroende av produktens stabilitet. En produkt med ett benpar behöver mindre undergjut än en produkt med endast ett ben. Gjutningen kan avslutas vid markplan (alt). I detta fall bultas fotplattan direkt mot fundamentet. an kan också avsluta gjutningen ett par centimeter under markytan (alt). an får då utrymme för ställmuttrar under fotplattan vilket möjliggör höjdjustering efter gjutningen. Höjdsättningen på gjutningen blir heller inte lika viktig då man använder sig av ställmuttrar. Ställ benen på fundamenten. ärk ut läget för hålen i flänsen. Borra hålen och sätt fast pinnbultar med kemankare eller expander. ontage med expander ger en demonterbar fastsättning medan montage med kemankare ger en permanent fastsättning. ontera fast fotplattan mot fundamenten. Använd kupolmutter. ontering på smågatsten eller gatuplattor/ Undergjut plattor med betong. Det får ej finnas sättsand mellan plattorna och betongen. Borra plattan för expander eller kemankare. ) Infästnings av stativ utan infästnigsplatta/ Gräv två hål i marken till frostfritt djup. C-C mått 87 cm. Grunda med icke tjälskjutande material så att djupet på gropen anpassas till höjden på produkten (djup 50 cm, höjd över mark 7 cm). Ställ upp stativen i groparna. Staga bordet i höjd och sidled. Kontrollera höjd ovan mark (7 cm). Gjut fast stativet med betong. Betongen skall avslutas under markplan. Avståndet till markplan anpassas till markbeläggning. Observera att vid grus eller gräs skall avståndet vara ca. 5 cm. Avsluta gjutningen av fundamentet med en mjuk avrundning. Återfyll och färdigställ markytan. ontering på träunderlag/ ontera med fransk träskruv mot träunderlag Skötsel och underhåll/ Se separat dokument om sködsel och underhåll.
