1 Gunnebo RotoSec Monteringsinstruktion 1

2 Innehåll Förord... 3 Skyddsföreskrifter... 3 Planering och förberedelser... 3 Montering / Installation Fundament Grinden... 6 Tak, enkel rotationsgrind... 7 Tak, dubbel rotationsgrind Impulsgivare Placering Funktionskontroll

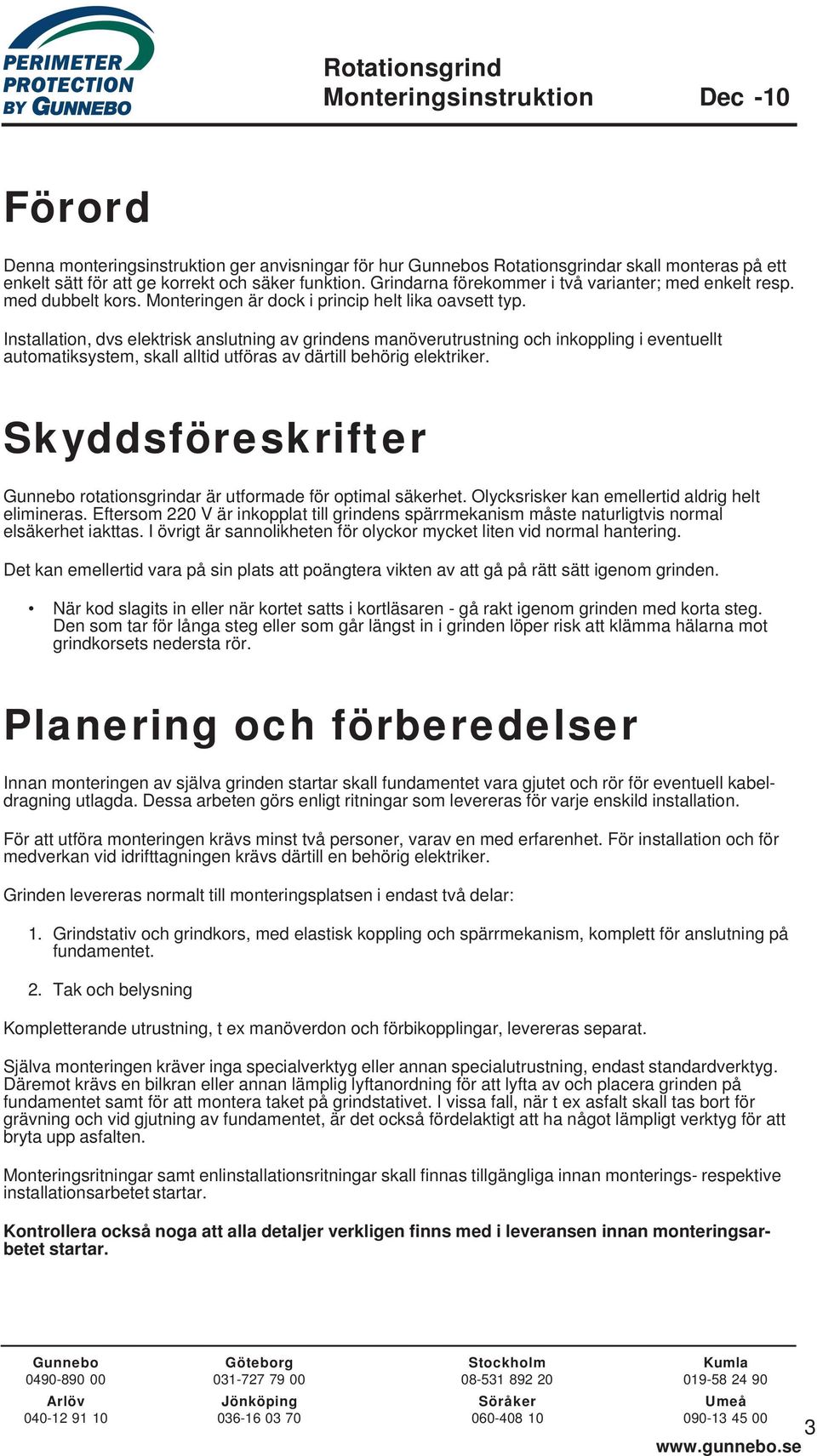

3 Förord Denna monteringsinstruktion ger anvisningar för hur Gunnebos ar skall monteras på ett enkelt sätt för att ge korrekt och säker funktion. Grindarna förekommer i två varianter; med enkelt resp. med dubbelt kors. Monteringen är dock i princip helt lika oavsett typ. Installation, dvs elektrisk anslutning av grindens manöverutrustning och inkoppling i eventuellt automatiksystem, skall alltid utföras av därtill behörig elektriker. Skyddsföreskrifter Gunnebo rotationsgrindar är utformade för optimal säkerhet. Olycksrisker kan emellertid aldrig helt elimineras. Eftersom 220 V är inkopplat till grindens spärrmekanism måste naturligtvis normal elsäkerhet iakttas. I övrigt är sannolikheten för olyckor mycket liten vid normal hantering. Det kan emellertid vara på sin plats att poängtera vikten av att gå på rätt sätt igenom grinden. När kod slagits in eller när kortet satts i kortläsaren - gå rakt igenom grinden med korta steg. Den som tar för långa steg eller som går längst in i grinden löper risk att klämma hälarna mot grindkorsets nedersta rör. Planering och förberedelser Innan monteringen av själva grinden startar skall fundamentet vara gjutet och rör för eventuell kabeldragning utlagda. Dessa arbeten görs enligt ritningar som levereras för varje enskild installation. För att utföra monteringen krävs minst två personer, varav en med erfarenhet. För installation och för medverkan vid idrifttagningen krävs därtill en behörig elektriker. Grinden levereras normalt till monteringsplatsen i endast två delar: 1. Grindstativ och grindkors, med elastisk koppling och spärrmekanism, komplett för anslutning på fundamentet. 2. Tak och belysning Kompletterande utrustning, t ex manöverdon och förbikopplingar, levereras separat. Själva monteringen kräver inga specialverktyg eller annan specialutrustning, endast standardverktyg. Däremot krävs en bilkran eller annan lämplig lyftanordning för att lyfta av och placera grinden på fundamentet samt för att montera taket på grindstativet. I vissa fall, när t ex asfalt skall tas bort för grävning och vid gjutning av fundamentet, är det också fördelaktigt att ha något lämpligt verktyg för att bryta upp asfalten. Monteringsritningar samt enlinstallationsritningar skall finnas tillgängliga innan monterings- respektive installationsarbetet startar. Kontrollera också noga att alla detaljer verkligen finns med i leveransen innan monteringsarbetet startar. 3

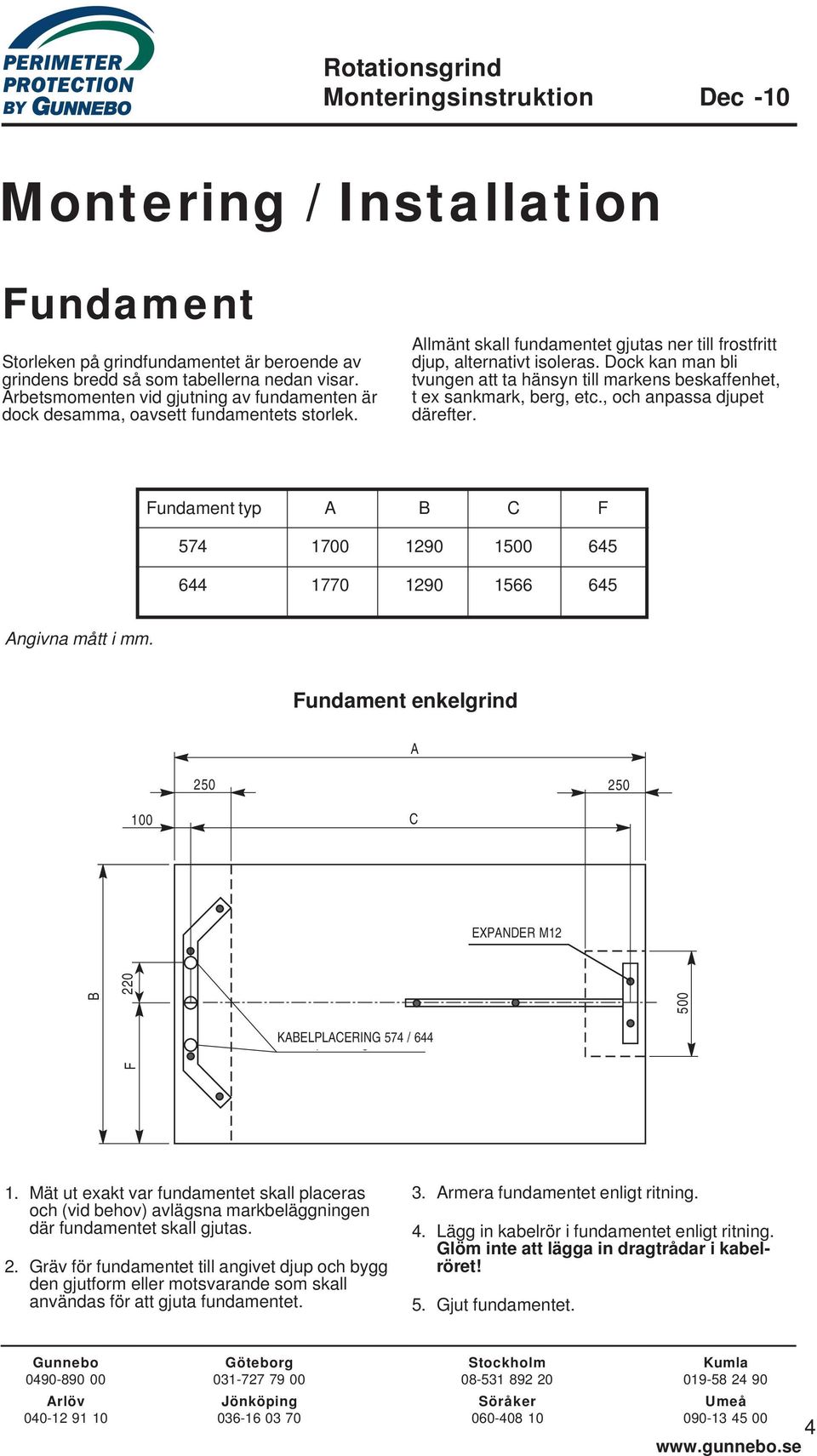

4 Montering / Installation Fundament Storleken på grindfundamentet är beroende av grindens bredd så som tabellerna nedan visar. Arbetsmomenten vid gjutning av fundamenten är dock desamma, oavsett fundamentets storlek. Allmänt skall fundamentet gjutas ner till frostfritt djup, alternativt isoleras. Dock kan man bli tvungen att ta hänsyn till markens beskaffenhet, t ex sankmark, berg, etc., och anpassa djupet därefter. Fundament typ A B C F Angivna mått i mm. Fundament enkelgrind A C EXPANDER M12 F B KABELPLACERING Kabelplacering 574/644 / Mät ut exakt var fundamentet skall placeras och (vid behov) avlägsna markbeläggningen där fundamentet skall gjutas. 2. Gräv för fundamentet till angivet djup och bygg den gjutform eller motsvarande som skall användas för att gjuta fundamentet. 3. Armera fundamentet enligt ritning. 4. Lägg in kabelrör i fundamentet enligt ritning. Glöm inte att lägga in dragtrådar i kabelröret! 5. Gjut fundamentet. 4

5 Fundament typ A B C F H 574 D YTAN YTAN BRÄDRIVES BRÄDRIVES ELLER FROSTFRITT ARM.MATTA 150X150 Ø8 MM KABELRÖR Ø90 ARM.J. KS 40 Ø10 MM ENDAST DUBBEL ROG 300 Fundament sida 250 Fundament dubbel A C B F 220 Kabelplacering 574/644 KABELPLACERING 574 D H 5

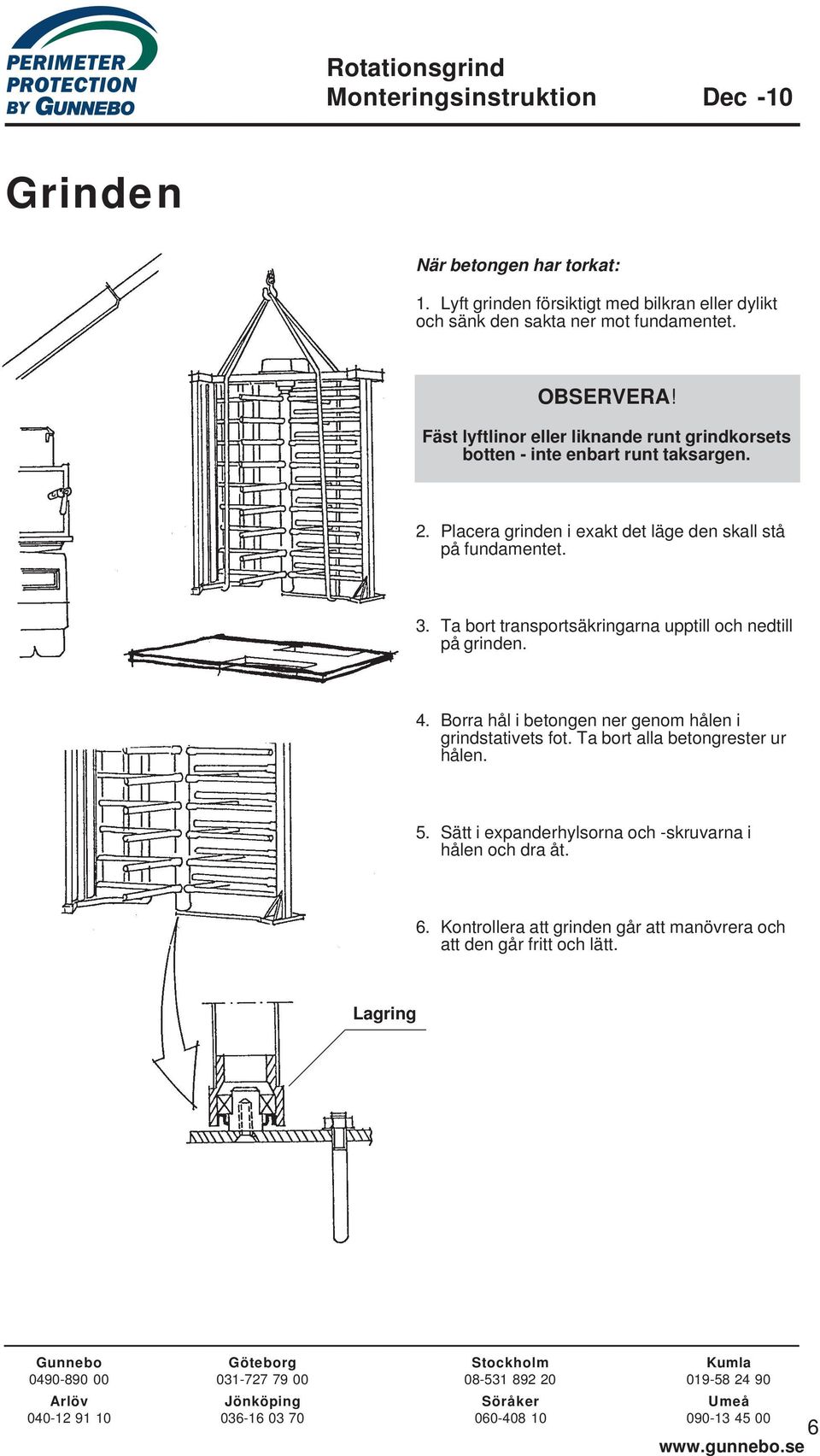

6 Grinden När betongen har torkat: 1. Lyft grinden försiktigt med bilkran eller dylikt och sänk den sakta ner mot fundamentet. OBSERVERA! Fäst lyftlinor eller liknande runt grindkorsets botten - inte enbart runt taksargen. 2. Placera grinden i exakt det läge den skall stå på fundamentet. 3. Ta bort transportsäkringarna upptill och nedtill på grinden. 4. Borra hål i betongen ner genom hålen i grindstativets fot. Ta bort alla betongrester ur hålen. 5. Sätt i expanderhylsorna och -skruvarna i hålen och dra åt. 6. Kontrollera att grinden går att manövrera och att den går fritt och lätt. Lagring 6

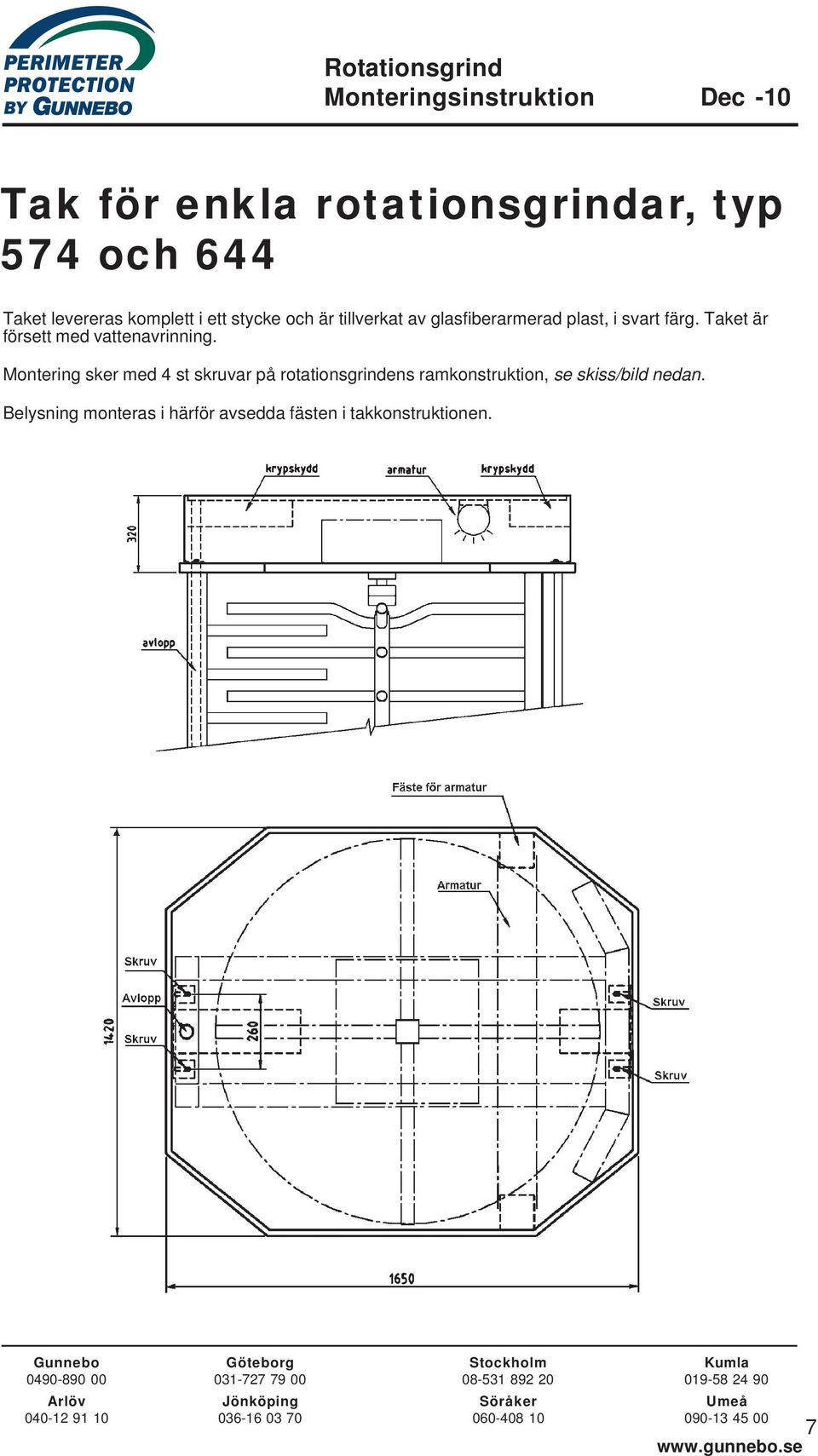

7 Tak för enkla rotationsgrindar, typ 574 och 644 Taket levereras komplett i ett stycke och är tillverkat av glasfiberarmerad plast, i svart färg. Taket är försett med vattenavrinning. Montering sker med 4 st skruvar på rotationsgrindens ramkonstruktion, se skiss/bild nedan. Belysning monteras i härför avsedda fästen i takkonstruktionen. 7

8 Tak för dubbel rotationsgrind, typ 574 D Taket levereras i delar och monteras på installationsplatsen. OBSERVERA! Monteringen av taket görs 2-3 meter över marken. Se till att arbetet sker på ett säkert och lämpligt sätt. 1. Montera takstolarna (B) och (C) över (A). Observera att del (C) är högre än del (B). Dra inte muttrarna helt i botten. 2. Montera sidoplåtarna (D) och (E) på takstolarnas stödplattor. Hålen är förborrade. 8

9 3. Fäst (F) vid (D) och (E) med hjälp av hörnplåtarna (G). Använd skruv STP 4.8 x Fäst (H) vid (D) och (E) med hjälp av hörnplåtarna. Skruv STP 4.8 x Fäst rätt injusterade plåtar mot takstolarna (B) och (C) med skruvar typ STP 4.8 x 20 (tre skruvar för varje plåt). 6. Dra åt fästmuttrarna vid takstolarna (B) och (C). 9

10 7. Montera armaturen (I) vid bärskenan (K). 8. För in bärskenan (K) med armaturen under sidoplåten (D) och över takstommen (A). 9. Fäst bärskenan på (D) och (E) i centrum av passageutrymmet. 10

11 Impulsgivare 1. Grinden manövreras från lämplig typ av impulsgivare, t ex ett kodlås, en tryckknappslåda, eller en kortläsare. En särskild konsol för montering av impulsgivare kan lämpligen placeras i stativet. 2. Montera impulsgivaren på förberedd plats på stativet. OBSERVERA! Anvisningar för installation samt kompletta installationsritningar, inkopplingsscheman, komponentförteckningar, m m bifogas vid leverans. Installation får endast utföras av behörig elektriker. 11

12 ens placering Nedanstående exempel visar rotationsgrindens placering i ett områdesskydd. Observera att nät ej skall monteras i rotationsgrindens ram! Funktionskontroll 1. När installationen är slutförd: - Passera in och ut ett antal gånger och kontrollera att grinden fungerar på ett riktigt sätt. 12
