1 Tidlös och tålig INREDNING I STADEN

2 INNEHÅLLS- FÖRTECKNING Tidlös och tålig inredning i staden...5 Fyra anledningar att välja tegel...7 Tegelhantverk...8 Vi murar din idé!...10 Bänkar Stram Valv Pondus Robust Murar Bädd Block Fler möjligheter med tegel...40 Kontaktinformation...43 Bara Prefab är en del av Bara Mineraler och har sedan 1999 tillverkat spännarmerade tegelbalkar till vårt dotterbolag som säljer fasadtegel. Tillverkningen sker i vår balkfabrik i Bara där vi också har huvudkontor som vi delar med dotterbolaget Randers Tegl.

3 Om Bara Prefab TIDLÖS OCH TÅLIG inredning i staden Intresset för att använda naturliga och hållbara material i staden växer. Med tegelhantverk från Bara Prefab kan du skapa mötesplatser och stadsrum som består. Tegel är ett material som används alltmer, såväl till fasader som på mark. Det är ett naturligt material som bidrar med stadga och liv, åldras med stil och kommer att älskas av generationer framöver. Tegel är dessutom väderbeständigt, har låg miljöpåverkan och kräver lite underhåll. Bara Prefab arbetar med tegelhantverk som inreder stadsrummet och skapar en länk mellan mark och fasad. Vi tillverkar bänkar, stödmurar och tegelbalkar för användning på gårdar, gator och torg. Du håller nu en inspirationskatalog i din hand. Den visar på möjligheterna med tegel som byggmaterial. Du har säkert egna idéer. Utmana oss så ska vi göra vårt bästa för att förverkliga dem. BARA PREFAB Produktkatalog 5

4 Om våra produkter FYRA ANLEDNINGAR ATT VÄLJA TEGEL ÅLDRAS MED STIL Marktegel är ett hårt tegel som har god väderbeständighet och en nästintill underhållsfri yta. Alger och mossa har svårt att få fäste att växa och teglet åldras med stil. Produkterna är armerade och blir därmed robusta med en lång livslängd. UNIKA PRODUKTER OCH VALMÖJLIGHETER Variationerna och möjligheterna är nästan lika många som det finns idéer. Bänkar och murar kan utföras med olika kulörer och dimension på tegel och fog. Produkterna kan även fås med eller utan infälld belysning. ENKEL ANLÄGGNING Att mura en specialkonstruktion i marktegel kan vara svårt att göra på plats. Med en prefabricerad produkt vet du att du får vad du beställt och till den kostnad du kalkylerat med. Produkterna är lätta att lyfta på plats och tiden för anläggningsarbetet minimeras. Tack vare att produkterna är armerade kan de också flyttas utan att skadas. MATCHA BYGGNAD OCH UTEMILJÖ Planera för en stilfull kombination mellan husfasad och utemiljö. Bänkar, murar eller upphöjda växtbäddar kan utföras i tegel som matchar husfasaden och markbeläggningen. 6 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 7

5 För att kunna skapa unikt tegelhantverk med högsta kvalitet utförs alla delar för hand. Om våra produkter TEGELHANTVERK Sedan 1999 har vi tillverkat tegelbalkar för fasader och andra byggnadsverk. Varje byggprojekt kräver unika lösningar och det utmanar vår hantverksskicklighet varje dag. Produktionspersonalen i Bara, tillsammans med vårt dotterbolag Randers Tegl, gör att vi har stor kunskap och erfarenhet om tegel såväl på kontoret som i fabriken. Vi har nu tagit med oss alla erfarenheter inom tegelhantverk in i en nytt produktområde. Samma teknik används nämligen när vi skapar våra bänkar och murar. Varje specifikt projekt grundar sig i diskussion med kunden och planering för att skapa en hållbar slutprodukt. Det valda teglet sågas eller borras för att kunna armeras och gjutas samman till den önskade formen. Därefter fogas teglet och produkten är leveransklar. För tunga produkter gjuts lyftöglor in som efter installation kan tas bort och döljas med bruk. All produktion sker inomhus, skyddad från väder och vind. Sätt oss på prov med dina idéer så tar vi fram skiss och kostnadsförslag. Tillsammans kan vi skapa hållbara och härligt robusta miljöer! FRÅN PLANERING TILL ARMERING Planering Planering i samråd med kund och produktion. Spårad sten Armering placeras i den spårade stenen för att skapa en hållbar konstruktion. Gjutning/Armering Tegel och armering gjuts ihop till en enhet. Vi använder betong med hög hållfasthet för bästa resultat. 8 BARA PREFAB Produktkatalog

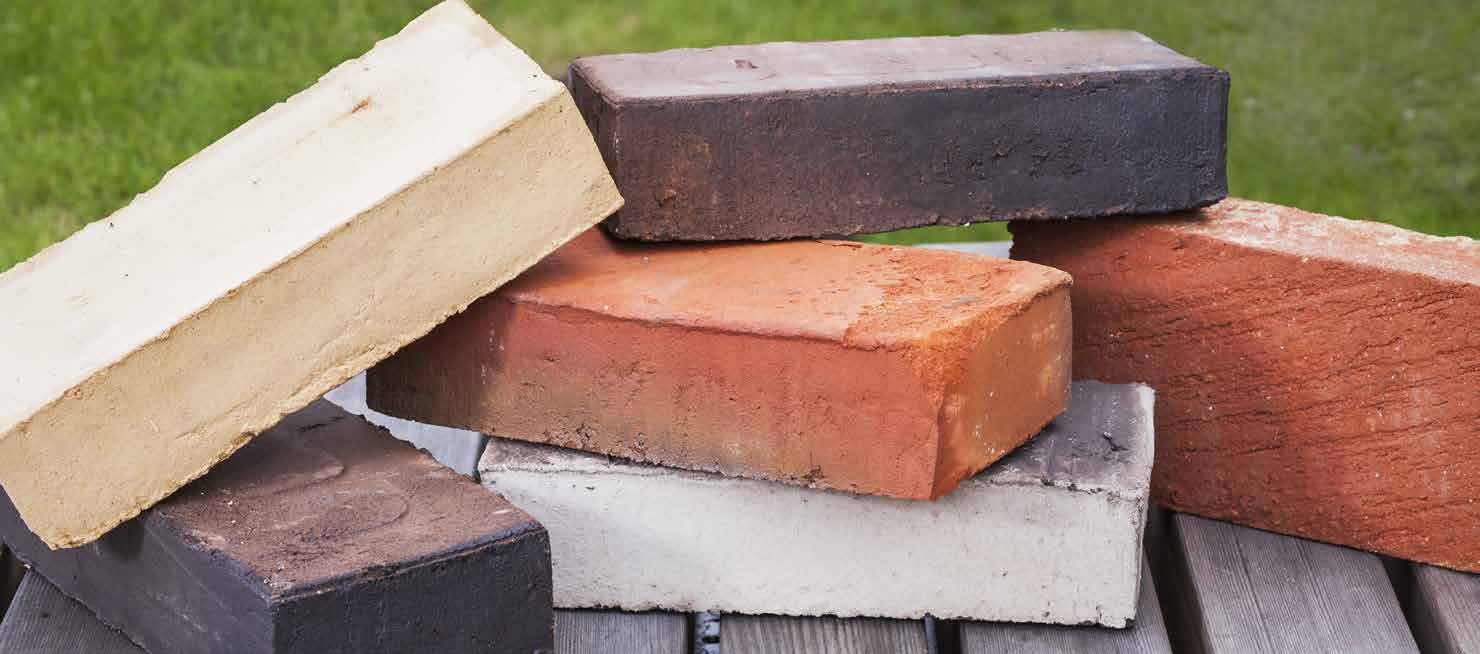

6 VI MURAR DIN IDÉ! TEGEL Välj färg och dimension på tegel. Tegelproduktion är ett hantverk och färg och storlek kan därför skilja något från sten till sten. Detta ger liv och vackra skiftningar i tegelytan. Här är några exempel. BP 20 BP 21 BP 22 BP 23 Om våra produkter Det finns massor av möjligheter att skapa dina egna kreationer i tegel eller modifiera vårt bassortiment av produkter så att de passar bättre in i ditt projekt. Produkterna görs på beställning och därför medför ändringar inga större extra kostnader, varken för er eller för oss. RT 30 RT 31 BP 10 BP 11 BP 12 RT 60 RT 61 RT 62 RT 63 RT 64 FOG Välj färg på fog. Fogfärgen spelar väldigt stor roll för hur tegelstenen framhävs. Välj en kombination som passar ditt uttryck. F 01 F 02 F 03 F 04 F 05 F 06 F 07 F 08 F 09 F 10 F 11 F 12 F 13 F 14 F 15 Du kan välja mellan olika format på tegel, olika kulör på tegel och fog samt lägga till sittyta i trä, armstöd och belysning om du önskar det. BARA PREFAB Produktkatalog 11

7 PRODUKTER BÄNKAR Våra bänkar STRAM VALV PONDUS ROBUST

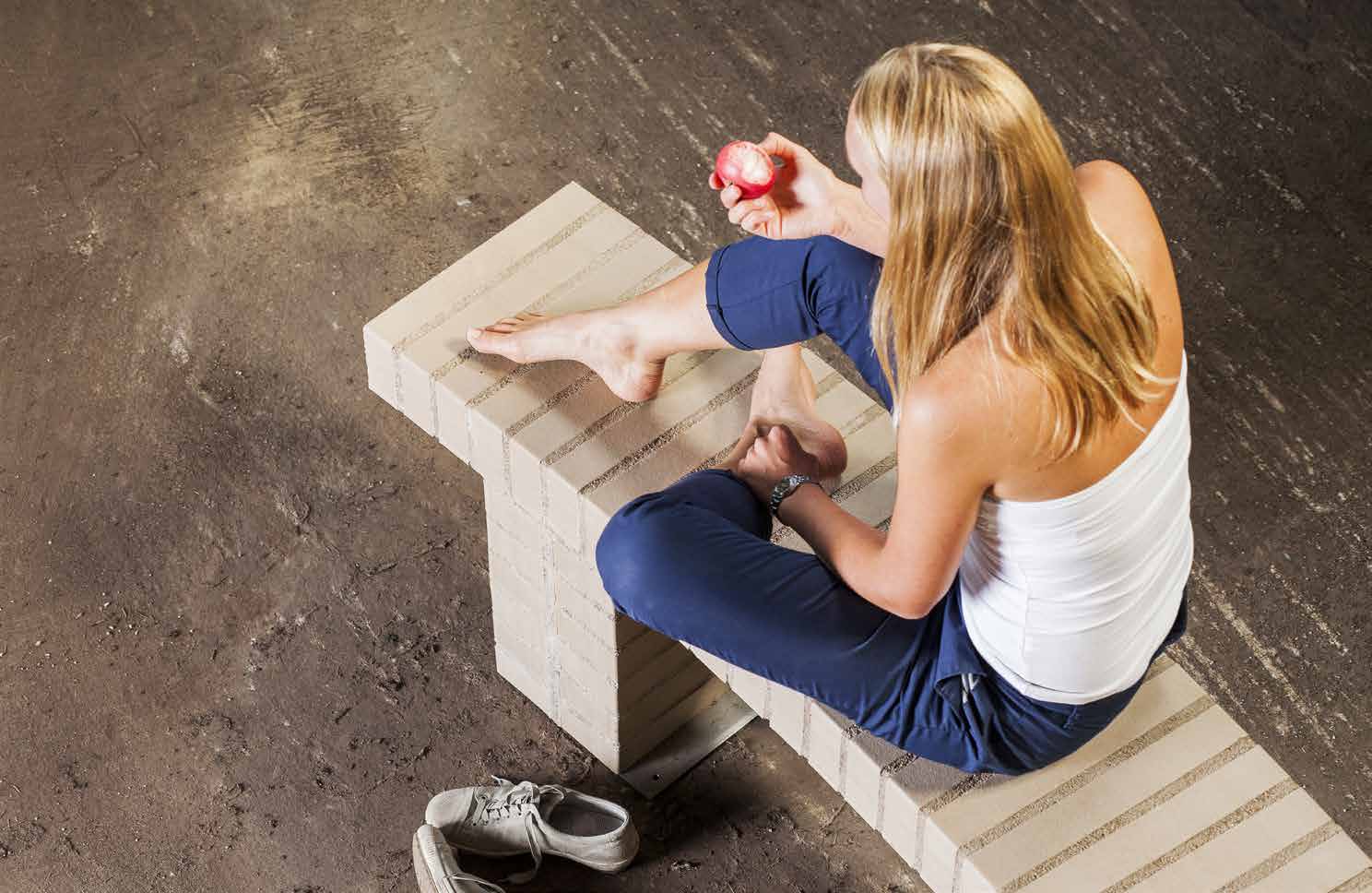

8 Våra bänkar Stram STRAM En möbel med rena linjer där en sittyta av stavformat marktegel kombineras med ben av rostfritt stål. Den enkla formen och teglets naturliga färgskala gör att Stram passar in i många olika sammanhang. Tack vare bänkens breda sittyta blir den allsidig och kan användas från båda håll. BARA PREFAB Produktkatalog 15

9 STRAM 596 mm MONTERINGSANVISNING BARABÄNKEN STRAM Våra bänkar Stram 450 mm Fastsättning Bänken har förborrade hål i benen (ø=12mm) avsedda för fastsättning med M10 skruv. 4 st skruvar krävs per bänk. 596 mm Montering på plattsättning/grus/gräs 1 Schakta ur och gjut betongfundament 2 Borra i betongen för expander eller kemankare 3 Fyll i med expandermassa 4 Montera gängstavarna 5 Sätt bänken på plats och skruva åt 1416/1780 mm PRODUKTFAKTA Mutter M10 Grundläggning: fristående alt fastbultad Färg: BP10 svart, BP11 röd, BP12 brunröd Betong 250 mm Alternativ utformning: 1-stensbredd, frilagt tegel (ofogad), armstöd Gängstav D=10mm 250 mm PRODUKTNR BREDD mm LÄNGD mm HÖJD mm VIKT kg/st BB BB BB BB BB Valfri Valfri Montering på betongunderlag 1 Borra i betongen för expander eller kemankare 2 Fyll i med expandermassa 3 Montera gängstavarna 4 Sätt bänken på plats och skruva åt 250 mm Mutter M10 Markbeläggning Gängstav D=10mm Betong 700 mm 16 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 17

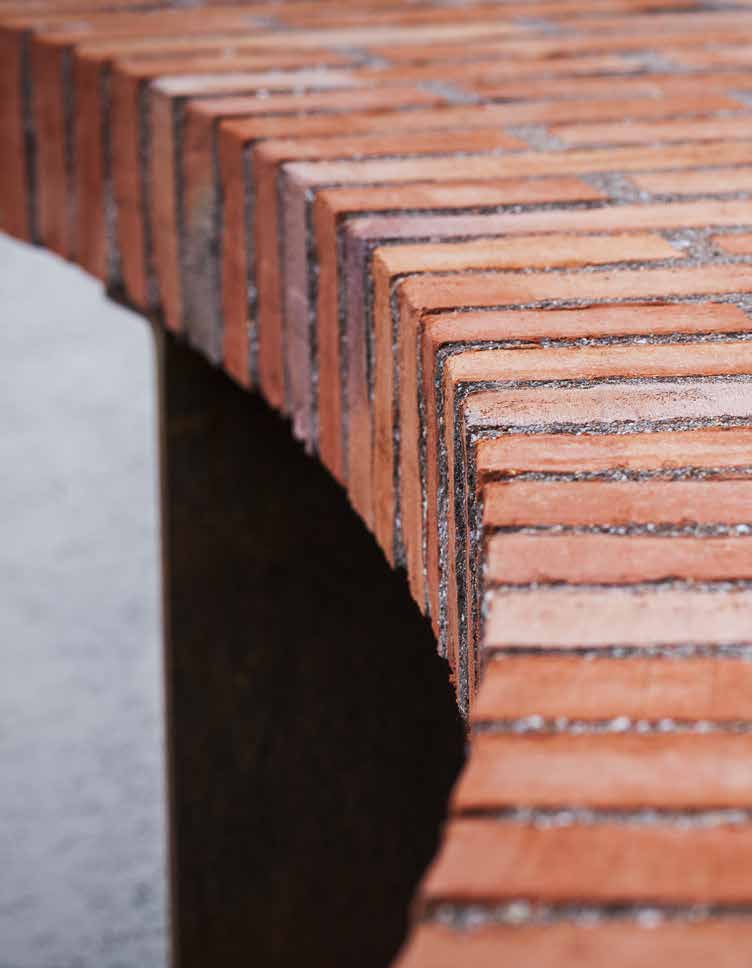

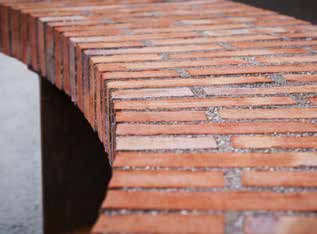

10 Våra bänkar Valv VALV Bänken Valv är med sin svängda form en elegant sittplats som inbjuder till samtal. Både tegel och benen av corténstål åldras vackert vilket gör bänken till ett långsiktigt hållbart alternativ. Kombinera flera bänkar för att skapa plats för paus eller långa spänstiga bågar i såväl stadsrum som park. Placering och riktning på benen anpassas efter dina önskemål. BARA PREFAB Produktkatalog 19

11 VALV 442 mm MONTERINGSANVISNING BARABÄNKEN VALV Våra bänkar Valv 450 mm 2100 mm Fastsättning Bänken har förborrade hål i benen (ø=12mm) avsedda för fastsättning med M10 skruv. 4 st skruvar krävs per bänk. Montering på plattsättning/grus/gräs 1 Schakta ur och gjut betongfundament 2 Borra i betongen för expander eller kemankare 3 Fyll i med expandermassa 4 Montera gängstavarna 5 Sätt bänken på plats och skruva åt 1775 mm PRODUKTFAKTA Grundläggning: fristående alt fastbultad Färg: BP20 röd schatterad Alternativ utformning: rak, infälld belysning Stålben Mutter M10 Gängstav 10 mm Betong 250 mm Plattsättning 250 mm PRODUKTNR BREDD mm LÄNGD mm HÖJD mm VIKT kg/st BB / BB Valfri Valfri Montering på betongunderlag 1 Borra i betongen för expander eller kemankare 2 Fyll i med expandermassa 3 Montera gängstavarna 4 Sätt bänken på plats och skruva åt 250 mm 550 mm 20 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 21

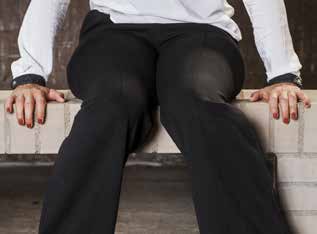

12 Våra bänkar Pondus PONDUS Pondus har en kurvad sittyta på bastanta ben för platser som kräver extra tyngd. Teglet åldras med värdighet och är mycket hållbart. Bänken kan anpassas efter dina önskemål och fås med infälld belysning. BARA PREFAB Produktkatalog 23

13 PONDUS 360 mm MONTERINGSANVISNING BARABÄNKEN PONDUS Våra bänkar Pondus 499 mm Fastsättning Barabänken ställs på mm sättsand samt mm bärlager beroende på underlag. Bänken ska vara nersänkt 65 mm för att få rätt sitthöjd. Bänken kan levereras med ingjutna ståldetaljer som används vid fastbultning i mark mm 1720 mm Färdig marknivå PRODUKTFAKTA Grundläggning: fristående alt fastbultad Färg: BP22 grå Alternativ utformning: rak, belysning PRODUKTNR BREDD mm LÄNGD mm HÖJD mm VIKT kg/st BB / BB Valfri Valfri Valfri - Grundläggning 30 mm sättgrus mm bärlager Montering fastbultad 1 Schakta ur och gjut betongfundament 2 Borra i betongen för expander eller kemankare 3 Fyll i med expandermassa 4 Montera gängstavarna 5 Sätt bänken på plats och skruva åt Grundläggning 30 mm sättgrus mm bärlager 24 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 25

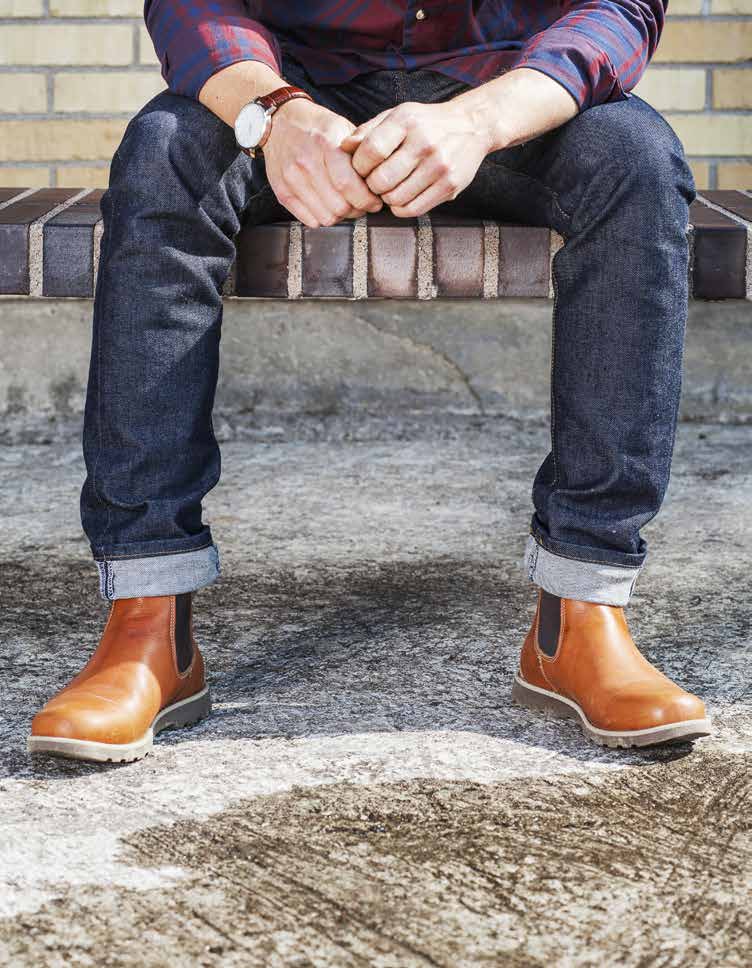

14 Våra bänkar Robust ROBUST Robust är en sittmöbel med stadigt uttryck. Tegel kombineras med en sits av lärkträ. När mörkret faller spelar ljuset vackert över teglet vilket ger liv i stadsbilden. BARA PREFAB Produktkatalog 27

15 ROBUST 604 mm MONTERINGSANVISNING BARABÄNKEN ROBUST Våra bänkar Robust 485 mm Fastsättning Barabänken ställs på mm sättsand samt mm bärlager beroende på underlag. Bänken ska vara nersänkt 65 mm för att få rätt sitthöjd. 604 mm Färdig marknivå 1565 mm Grundläggningsbädd 30 mm sättgrus mm bärlager, beroende på underlag PRODUKTFAKTA Grundläggning: fristående alt fastbultad Träslag: lärk Färg: BM10 brun, BM11 brunröd, BM12 svart Lyfts på plats Barabänken lyfts med hjälp av medföljande lyftanordning som skruvas av när bänken är på plats. Skruvhålen pluggas igen med medföljande plugg alternativt fogas igen med bruk. Flera bänkar PRODUKTNR BREDD mm LÄNGD mm HÖJD mm VIKT kg/st BB BB BB Valfri Valfri Valfri - Om bänkarna ska ställas efter varandra bör det vara minst 12 mm mellanrum mellan bänkarna. Spalten som bildas kan fyllas med bruk om så önskas för att få en kontinuerlig bänk. Montering av sittyta Sittytan monteras på bänken med medföljande M10 skruvar. 28 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 29

16 Våra murar PRODUKTER MURAR BÄDD utan rullstensskift BÄDD med rullstensskift BLOCK

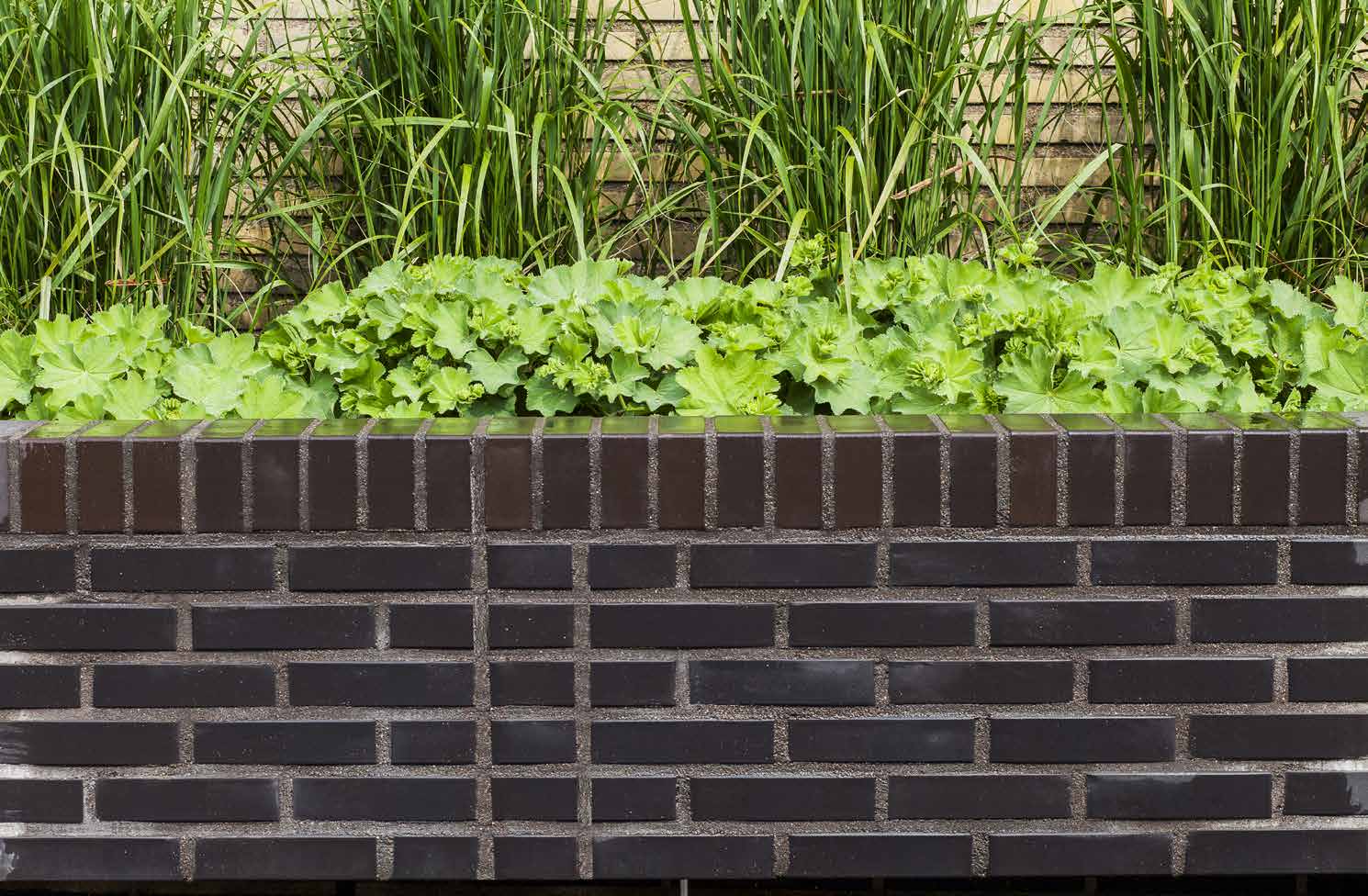

17 Våra murar Bädd Bädd kan även fungera som en tillfällig viloplats för trötta ben. Rama in dina växter med en vacker tegelmur. BÄDD Tegelmuren Bädd består av murelement konstruerade som L-stöd. Bädd är anpassad för att kunna skapa upphöjda växtbäddar i stads- och trädgårdsmiljö. Muren kan beställas efter önskad utformning gällande dimensioner och design, allt för att skapa en så intressant landskapsbild som möjligt. Med tegelmurar i staden skapas bestående miljöer som åldras med stil. Mur utan rullskift Mur med rullskift BARA PREFAB Produktkatalog 33

18 BÄDD Mur utan rullskift B MONTERINGSANVISNING Våra murar Bädd BARAMUREN BÄDD H Dimensionering L B (underkant) Baramuren är dimensionerad enligt Eurokod och EKS 10. Säkerhetsklass 2. PRODUKTFAKTA Muren är dimensionerad för att klara laster från planteringsytor alternativt verka fristående. Grundläggning: placeras på dränerad och väl packad grusbädd Alternativ utformning: kan måttanpassas, olika skarv- och hörnlösningar Färdig marknivå plantering PRODUKTNR BREDD underkant, mm BREDD mm LÄNGD mm HÖJD mm VIKT kg/st BM Färdig marknivå BM BM BM Grundläggningsbädd 30 mm sättgrus mm bärlager, beroende på underlag BM BM BM BM Mått kan variera beroende på val av sten och kan även anpassas efter ditt projekt. Mur med rullskift B Montering Schakta ur till frostfritt djup Uppför en dränerad och packad grusbädd enligt AMA Anläggning 13 CEB. 422 Lyft muren på plats med hjälp av de ingjutna lyftöglorna Placera murarna med 12 mm mellanrum Skruva av lyftöglorna och fyll igen hålen om så önskas Efterfoga mellanrummen med bruk M2,5 H L B (underkant) 34 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 35

19 Våra murar Block Utformning av hörn sker i samråd mellan landskapsarkitekt och våra konstruktörer. Block kan också utföras utan rullskift i ovankant. BLOCK Den fristående tegelmuren Block består av murelement utförda i marktegel eller slaget fasadtegel för bästa hållbarhet. Muren åldras med stil och bidrar till en levande landskapsbild. För att du som kund ska kunna utforma landskapet optimalt kan Block beställas efter önskade dimensioner och tegelval. Block kan med fördel användas som en naturlig avgränsare, sittyta eller cykelställ. Endast din påhittighet sätter gränserna. BARA PREFAB Produktkatalog 37

20 BLOCK B MONTERINGSANVISNING BARAMUREN BLOCK Våra murar Block L H Dimensionering Baramuren är dimensionerad enligt Eurokod och EKS 10. Säkerhetsklass 2. Muren är dimensionerad för att klara laster från planteringsytor alternativt verka fristående. H Plintar PRODUKTFAKTA Plintar Grundläggning: platsgjutning Bärlager PRODUKTNR BREDD mm LÄNGD mm HÖJD mm VIKT kg/st BM BM BM BM Mått kan variera beroende på val av sten och kan även anpassas efter ditt projekt. Montering 1 Schakta ur till frostfritt djup 2 Fyll upp med material typ 1 eller typ 2 enligt AMA Anläggning 13 CEB.52 till önskad nivå och jämna av så att underlaget är i lod 3 Placera ut plintarna 4 Bygg en gjutmur runt på ca mm 5 Häll i betong C30/37 6 Placera muren på plintarna med 12 mm mellanrum när betongen är jordfuktig 7 Skruva av lyftöglorna och fyll i hålen om så önskas 8 Fyll i fogarna med bruk M2,5 alternativt mjukfog för utomhusbruk om så önskas 38 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 39

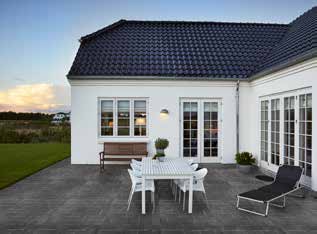

21 Fler möjligheter med tegel FLER MÖJLIGHETER MED TEGEL Marktegel Marktegel grå - RT63 (Randers Tegl) Marktegel Marktegel svart - RT64 (Randers Tegl) SVÄVA bänk med ett lätt uttryck. RUSTIK bänk med sittytadelvis i trä. MARKTEGEL Bara Mineraler har ett stort sortiment av marktegel som passar bra att kombinera med Bara Prefabs tegelhantverk. Marktegel finns i mängder av olika nyanser och format. Färgen består under stenens hela livstid till skillnad från andra infärgade markmaterial. Marktegel tillverkas av speciell lera och är extra hårdbränt för att klara av den utsatta markmiljön. Resultatet är ett mycket tåligt och massivt material. Kontakta oss så berättar vi mer om sortimentet och ger förslag på hur det kan användas i just ditt projekt. Trapplan Kantstöd, trappsteg Stegsten, för läggning i gräsmatta eller grus. Kantstöd Kantstöd, trappsteg 40 BARA PREFAB Produktkatalog BARA PREFAB Produktkatalog 41

22 HÄR FINNS VI Bara Prefab har produktion, lager och huvudkontor i Bara strax utanför Malmö. KONTAKT Bara Prefab Malmövägen, SE Bara Växel: +46(0) Bara Prefab Kontakt Bara Huvudkontor SUSANNA BONDESON Agronom VD +46 (0) susanna.bondeson@baramineraler.se BENGT SYRÉN Hortonom Sälj & Rådgivning +46 (0) bengt.syren@baramineraler.se CRISTIAN HELGESSON Trädgårdsingenjör Sälj & Rådgivning +46 (0) cristian.helgesson@baramineraler.se JOHANNA GUTH Civ. Ing. Väg & Vatten Sälj & Rådgivning/ Konstruktör +46(0) johanna.guth@baramineraler.se JACOB VALLKIL Civ. Ing. Teknisk Biologi, Trädgårdsingenjör Sälj & Rådgivning +46 (0) jacob.vallkil@baramineraler.se MARINA SVENSSON Trädgårdsingenjör Innesälj +46 (0) marina.svensson@baramineraler.se BILDER: Bara Prefab, Shutterstock, Daniel Pedersen GRAFISK FORMGIVNING: Hellkvist & Pedersen
