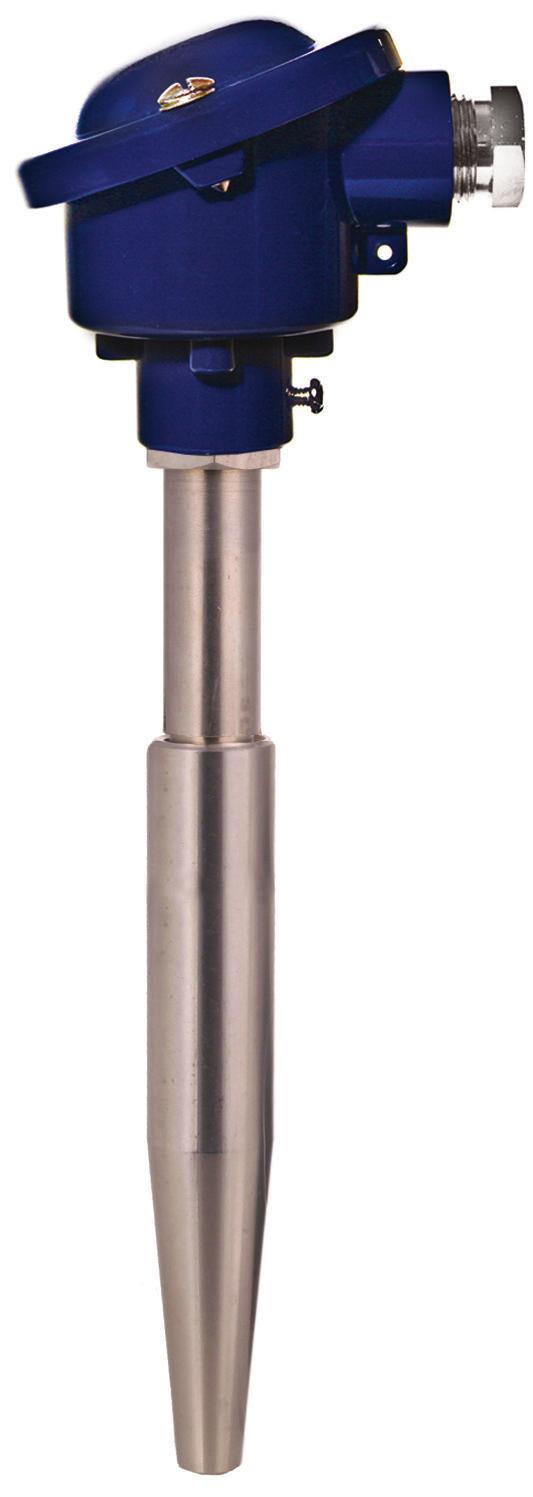

typ 9420 halsrör 50 eller 68 mm med insvetsningsficka TW55 typ D

Transkript

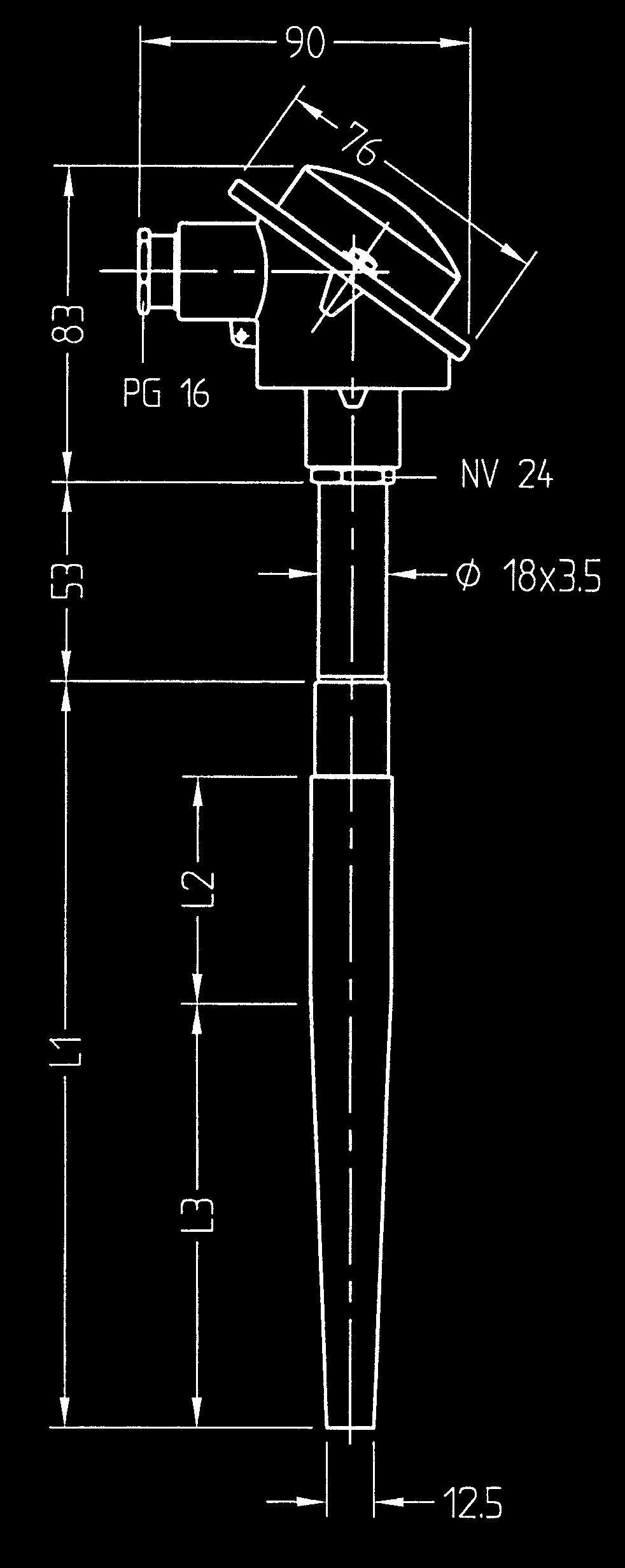

1 utg Utförande med Pt-100 element. Utförande passande insvetsningsficka TW55 typ D. Med halsrör 50 eller 68 mm. Typ Mätelement System Mätområde 1 x Pt 100 enligt DIN EN 60751, klass B 3-ledare system C Mätinsats Utbytbart insatsrör av syrafast stål Rördiameter Ø 6 mm, anslutningsfläns Ø 42 mm Kopplingshuvud Form B, typ BS av blålackerad aluminium Skyddsklass IP 65, kabelanslutning M20x1,5 Omgivningstemperatur Omgivningstemperatur vid kopplingshuvud max 120 C Med monterad temptransmitter max 85 C Halsrör 50 eller 68 mm av syrafast stål SS 2343 Skyddsficka TW55 Temptransmitter Insvetsningsficka TW55 typ D1, D2, D4 eller D5 Material stål eller syrafast stål Invändig gänga för montage av termometer Certificate 3.1 wetted parts incl. chemical analysis Permanent märkning med chargenr och material Option med analog temptransmitter T15 Monterad i kopplingshuvudet Matarspänning VDC, utsignal 4-20 ma 2-ledare Levereras med färdiginställt mätområde Se vidare datablad TE Temptransmitter T15 Utsignal 4-20 ma

2 Komplett tempgivare med halsrör UTAN insvetsningsficka TW55 typ D Typ Mätinsats Halsrör Passande D-ficka Best.nr 220 mm 50 mm D mm 50 mm D mm 50 mm D mm 68 mm D Artikelnummer Insvetsningsficka TW55 typ D Cert 3.1 Wetted parts with chemical analysis samt permanent märkning med chargenummer och materialbeteckning Typ Material D 1 D 2 D 4 D 5 Insvetsningsficka stål /C Insvetsningsficka syrafast stål Insvetsningsficka /13CrMo passar till tempgivare Artikelnummer Svetsstuts D-45 Cert 3.1 Wetted parts with chemical analysis samt permanent märkning med chargenummer och material-beteckning Typ Material Art.nr Svetsstuts stål /C Svetsstuts syrafast stål Svetsstuts /13CrMo

3 med halsrör 50 eller 68 mm och insvetsningsficka TW55 typ D Typ Ficka Material Halsrör Best.nr stål /C mm 1001 D 1 syrafast stål mm /13CrMo44 50 mm 3001 stål /C mm 1002 D 2 syrafast stål mm /13CrMo44 50 mm 3002 stål /C mm 1003 D 4 syrafast stål mm /13CrMo44 50 mm 3003 stål /C mm 1004 D 5 syrafast stål mm /13CrMo44 68 mm 3004 med halsrör 50 mm och insvetsningsficka TW55 typ D. Komplett med temperaturtransmitter T15 monterad i kopplingshuvud. Utsignal 4-20 ma med inställt mätområde enligt tabell stål /C C 50 mm 7102 D 1 stål /C C 50 mm 7103 stål /C C 50 mm 7104 syrafast stål C 50 mm 8102 D 1 syrafast stål C 50 mm 8103 syrafast stål C 50 mm /13CrMo C 50 mm 9102 D /13CrMo C 50 mm /13CrMo C 50 mm 9104 Tabellen fortsätter på nästa sida

4 med halsrör 50 mm och insvetsningsficka TW55 typ D. Komplett med temperaturtransmitter T15 monterad i kopplingshuvud. Utsignal 4-20 ma med inställt mätområde enligt tabell stål /C C 50 mm 7202 D 2 stål /C C 50 mm 7203 stål /C C 50 mm 7204 syrafast stål C 50 mm 8202 D 2 syrafast stål C 50 mm 8203 syrafast stål C 50 mm /13CrMo C 50 mm 9202 D /13CrMo C 50 mm /13CrMo C 50 mm 9204 stål /C C 50 mm 7302 D 4 stål /C C 50 mm 7303 stål /C C 50 mm 7304 syrafast stål C 50 mm 8302 D 4 syrafast stål C 50 mm 8303 syrafast stål C 50 mm /13CrMo C 50 mm 9302 D /13CrMo C 50 mm /13CrMo C 50 mm 9304 stål /C C 68 mm 7402 D 5 stål /C C 68 mm 7403 stål /C C 68 mm 7404 syrafast stål C 68 mm 8402 D 5 syrafast stål C 68 mm 8403 syrafast stål C 68 mm /13CrMo C 68 mm 9402 D /13CrMo C 68 mm /13CrMo C 68 mm 9404

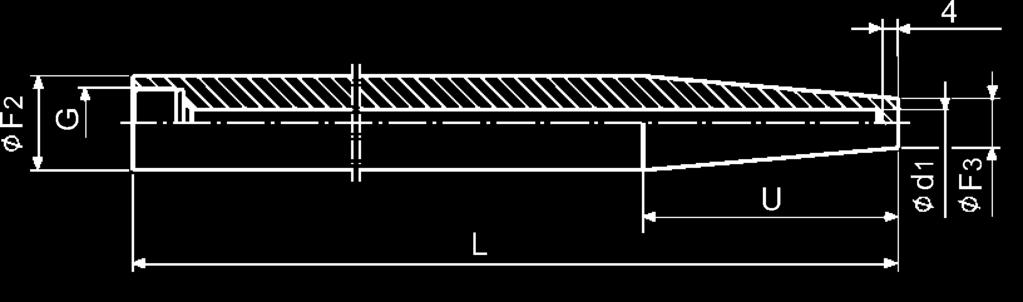

5 Insvetsningsficka TW55 typ D material stål /C22.8, syrafast stål eller 1,7335/13CrMo44 Typ L U F2 F3 N d1 D ,5 7 M20x1,5 D ,5 7 D ,5 7 D , mm vid D1, D2, D4 70 mm vid D5 Distansrör 50 mm Distansrör 68 mm Svetsstuts D-45 material stål /C22.8, syrafast stål eller 1,7335/13CrMo44
