1 2015 Temperaturmätning i värmeverk TERMOELEMENT TYP S, K OCH N IR-PYROMETRI FÖR GASTEMPERATUR PT100-GIVARE FÖR LÅG TEMPERATUR KOMPLETTERANDE PRODUKTER 1

2 Kunskap Vi har konstruerat och tillverkat temperaturgivare för in dustrin sedan mitten av 1960-talet. Dina önskemål om att mäta temperatur med givna krav omsätter vi till givare som antingen finns i lager eller som tillverkas efter order. Flera av säljarna har jobbat med oss i mer än 25 år och på så sätt bidragit till Pentronics samlade erfarenhet. Det gäller t ex de krav olika branscher ställer och hur givare bör konstrueras för att möta dessa tillräckligt bra. Säkra leveranser Sedan länge arbetar vi med att anpassa vår produktion och processer till kundernas allt ökande fordringar på flexibilitet i detaljändringar och seriestorlekar. Nyttan av detta är snabba och säkra leveranser. ANDRA DIMENSIONER Från lager levererar vi omgående ett brett program av temperaturgivare. Skulle vårt standardsortiment inte passa dina önskemål kan vi snabbt få fram önskad produkt. Det är möjligt eftersom vi i huset själva tillverkar och lagerhåller ett stort sortiment underdetaljer. Säkra produkter Temperaturmätning Alla temperaturgivare i broschyren kontrolleras genom funktionsprov eller med regelrätt uppmätning, där så är praktiskt möjligt. Pentronics manteltermoelement (typ K och N) leveransprovas spårbart i 100 C och uppfyller toleranserna enligt IEC , klass 1. Termoelement i trådform funktionsprovas (K, N, S/R). Pentronics Pt100-givare (3-och 4-tråds) leveransprovas som standard spårbart i 0 C. Samtliga Pt100-givare är selekterade enligt IEC 60751:2008, klass A. Testprotokoll med redovisade resultat (EN ) kan hämtas från vår hemsida. Se vidare > Tjänster > Provningsintyg. Vi erbjuder utöver standardprovningen kalibrering i batch eller individuellt, i en eller flera temperaturer, via vårt ackrediterade kalibreringslaboratorium AKL Kontakta oss gärna om externa certifieringskrav avseende temperaturmätning. Pentronic är medlem i Broschyren innehåller temperaturgivare både för hög och låg temperatur, termoelement och Pt100-givare. Mer information om produkterna i vårt program finns att hämta på Pentronics hemsida STANDARD EN 50446:2006 Många av Pentronics temperaturgivare uppfyller standarden EN 50446:2006. Kontakta oss! MÄTINSATS I SKYDDSRÖR Pentronics temperaturgivare för pannor och rörledningar kännetecknas av utbytbara mätinsatser. I fallet termoelement S och R krävs keramiska skyddsrör med hög renhetsgrad (C799). Basmetalltermoelementen av typ K och N fungerar med skyddsrör av metall. Mätinsatser av typ K och N utgörs av manteltermoelement. Allmänt gäller att ju tjockare skyddsrörsvägg desto längre livslängd i hög temperatur. Däremot förlängs svarstiden med tjockare skyddsrör. 2 Pentronic är certifierad enligt ISO 9001:2008 och ISO 14001:2004 TRÅD FÖR TYP S OCH R Mätmiljön avgör valet av tråddiameter. Diameter Ø 0,5 mm är vår standard, men även Ø 0,35 mm kan erhållas. SKYDDSFICKOR Både termoelement och Pt100 kan förses med skyddsficka enligt DIN form 4 för Ø 6,0 mm respektive Ø 3,0 mm (DS) mätinsatser. Stuts för insvetsning finns som tillbehör. Den större fickan är exempelvis aktuell vid installationer i tankar och rör med högt tryck och stor flödeshastighet, medan den mindre ger snabbare svarstid. Se sidan 4. IR-PYROMETRI FÖR GASTEMPERATUR I vissa fall kan en IR-pyrometer vara ett alternativ eller en kompletterande lösning till mätning av gastemperatur i en panna. Genom att mätningen sker beröringsfritt, genom ett siktglas, blir installationen närmast underhållsfri. Dessutom kortas svarstiden väsentligt jämfört med traditionella termoelement.

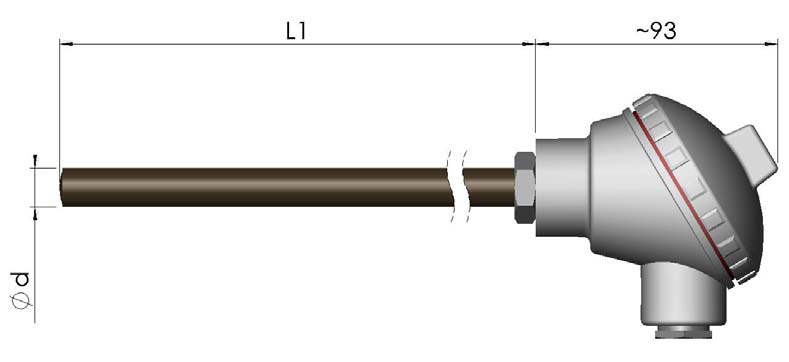

3 Temperaturgivare TERMOELEMENT MODELL Termoelementtyp K och N för hög temperatur Yttre skyddsrör av Kanthal AF alternativt 353 MA. Utbytbar Ø 6 mm mätinsats med mantel av Inconel 600. Isolerad mätpunkt. Skyddsrör 1 Max skyddsrörstemp. Ød x väggtjocklek mm Kanthal 1300 C 15 x 1,3 Kanthal 1300 C 22 x MA 1175 C 21,3 x 2,7 1) Andra material på begäran : 1200 C för mätinsats K och N. LAGERFÖRDA 1 ARTIKLAR TERMOELEMENT TYP K Artikelnummer L1 Ød Material Signal- Artikelnummer 3 Pris inkl. insats typ K mm mm Skyddsrör anslutning 2 Mätinsats reservdel ,0 Kanthal Fria ledare ,0 Kanthal Transmitter ,0 Kanthal Plint ,3 353 MA Fria ledare ,3 353 MA Transmitter ,3 353 MA Plint ,0 Kanthal Fria ledare ,0 Kanthal Transmitter ,0 Kanthal Plint ,3 353 MA Fria ledare ,3 353 MA Transmitter ,3 353 MA Plint Kanthal Fria ledare Kanthal Transmitter Kanthal Plint Kanthal Fria ledare Kanthal Transmitter Kanthal Plint Kanthal Fria ledare Kanthal Transmitter Kanthal Plint ) Andra dimensioner på begäran. 2) Transmitter måste specificeras separat. 3) Reservdelar skyddsrör och mätinsats se sidan 8. LAGERFÖRDA 1 ARTIKLAR TERMOELEMENT TYP N Artikelnummer L1 Ød Material Signal- Artikelnummer 3 Pris inkl. insats typ N mm mm Skyddsrör anslutning 2 Mätinsats reservdel ,0 Kanthal Fria ledare ,0 Kanthal Transmitter ,0 Kanthal Plint ,3 353 MA Fria ledare ,3 353 MA Transmitter ,3 353 MA Plint ,0 Kanthal Fria ledare ,0 Kanthal Transmitter ,0 Kanthal Plint ,3 353 MA Fria ledare ,3 353 MA Transmitter ,3 353 MA Plint Kanthal Fria ledare Kanthal Transmitter Kanthal Plint Kanthal Fria ledare Kanthal Transmitter Kanthal Plint Kanthal Fria ledare Kanthal Transmitter Kanthal Plint ) Andra dimensioner på begäran. 2) Transmitter måste specificeras separat. 3) Reservdelar skyddsrör och mätinsats se sidan 8. TERMOELEMENT MODELL Typ S för hög temperatur. Armatur bestående av keramiskt skyddsrör (C799) med halsrör av rostfritt stål EN Utbytbar mätinsats också i keramik (C799) med termoelementtrådar av typ S. Spetslängd enligt L1, halslängd enligt L2. Skyddsrörsdiameter Ø d1 och halsdiameter Ø d2. Tråddiameter Ø 0,5 mm. TILLVAL S-tråd Ø 0,35 mm. Extra skyddshölje av Kanthal utanpå det keramiska skyddsröret. Termoelement typ R :1500 C LAGERFÖRDA 1 ARTIKLAR TERMOELEMENT TYP S Artikelnummer L1 L2 Ød1/Ød2 Signal- Artnr. 3 Mätinsats inkl. insats typ S mm mm mm anslutning 2 Reservdel /15 Fria ledare /15 Transmitter /15 Plint /21,3 Fria ledare /21,3 Transmitter /21,3 Plint /21,3 Fria ledare /21,3 Transmitter /21,3 Plint /21,3 Fria ledare /21,3 Transmitter /21,3 Plint /21,3 Fria ledare /21,3 Transmitter /21,3 Plint /21,3 Fria ledare /21,3 Transmitter /21,3 Plint ) Andra dimensioner på begäran. 2) Transmitter måste specificeras separat. 3) Reservdelar skyddsrör och mätinsats se sidan 8. Alternativa lösningar För alternativa dimensioner och byggsätt till de olika modellerna, kontakta Pentronic. Vi gör även termoelement- och Pt100-givare med dubbla separata mätkretsar. 3

4 TERMOELEMENT MODELL Typ K och N med nötningsbeständig mätspets, t ex för förhöjt slitage i panna med sandbädd. L2 LAGERFÖRDA ARTIKLAR 1 TYP K Artikelnummer L1 Ød Signal- Art.nr 3 Mätinsats inkl. insats typ K mm mm anslutning 2 Reservdel ,3 Fria ledare ,3 Transmitter ,3 Plint ,3 Fria ledare ,3 Transmitter ,3 Plint ,3 Fria ledare ,3 Transmitter ,3 Plint LAGERFÖRDA ARTIKLAR 1 TYP N Yttre skyddsrör (L1) av stål 253 MA. Spetsen (L2 = 250 mm) är förstärkt med ett stångmaterial som är borrat för Ø 6 mm mätinsats. Detta medför att givaren är lämpad för det ökade slitaget i t ex sandbäddsmiljö. Isolerad mätpunkt. :1200 C Artikelnummer L1 Ød Signal- Art.nr 3 Mätinsats inkl. insats typ N mm mm anslutning 2 Reservdel ,3 Fria ledare ,3 Transmitter ,3 Plint ,3 Fria ledare ,3 Transmitter ,3 Plint ,3 Fria ledare ,3 Transmitter ,3 Fria ledare ) Andra dimensioner på begäran. 2) Andra dimensioner på begäran. 3) Reservdelar skyddsrör och mätinsats se sidan 8. SKYDDSFICKA MODELL OCH STUTS MODELL För Ø 6,0 mm mätinsats, DIN form 4. SKYDDSFICKA MODELL OCH STUTS MODELL För Ø 3,0 mm mätinsats, DIN form 4 DS. Helsvarvad skyddsficka och stuts för insvetsning finns i olika rostfria stålmaterial. Fickan är tredjepartsgodkänd av ÅF, godkännande nummer K Intyg kan beställas. Skyddsficka modell och svetsstuts modell är avsedda för termoelementgivare modell och Pt100-givare modell , båda med mätinsats Ø 6,0 mm. ARTIKLAR OCH DIMENSIONER Helsvarvad skyddsficka och stuts enligt DIN (DS). Finns i olika rostfria stålmaterial. Skyddsficka modell , svetsstuts modell avsedda för termoelementgivare modell och Pt100-givare modell , båda med mätinsats Ø 3,0 mm. ARTIKLAR OCH DIMENSIONER Artikelnummer Form L Artikelnummer L2 Material 1 Pris Dykficka mm Svetsstuds mm D el. likvärdigt D (13CrMo44) D (C22.8) D el. likvärdigt D (13CrMo44) D (C22.8) D el. likvärdigt D (13CrMo44) D (C22.8) D el. likvärdigt D (13CrMo44) D (C22.8) 1) Andra material på begäran. 1) Andra material på begäran. Artikelnummer Form L Artikelnummer L2 Material 1 Pris Dykficka mm Svetsstuds mm D1S el. likvärdigt D1S (13CrMo44) D1S (C22.8) D2S el. likvärdigt D2S (13CrMo44) D2S (C22.8) D4S el. likvärdigt D4S (13CrMo44) D4S (C22.8) D5S el. likvärdigt D5S (13CrMo44) D5S (C22.8) 4

5 TERMOELEMENT MODELL Givare för skyddsficka modell och stuts modell DIN form 4 (D) för vibrerande miljö. Se sidan 4. TERMOELEMENT MODELL Givare för skyddsficka modell och stuts modell DIN form 4 (DS) för vibrerande miljö. Se sidan 4. Termoelement för montering i skyddsficka av typ DIN form 4 (D). Gänga M18x1,5 mm. Kan ersätta motsvarande Pt100-givare i vibrerande miljö för bättre hållbarhet och högre temperaturer. Halsmaterial rostfritt stål EN Isolerad mätpunkt. Utbytbar fjädrande mätinsats. Mätspets: 1200 C. OBS! Skyddsfickans material kan begränsa temperaturen ytterligare. ARTIKELNUMMER OCH DIMENSIONER Termoelement typ K och N. Spetsdiameter Ø 6,0 mm. Gänga M18x1,5. Termoelement för montering i skyddsficka av typ DIN form 4 (DS). Gänga M14x1,5 mm. Kan ersätta motsvarande Pt100-givare i vibrerande miljö för bättre hållbarhet och högre temperaturer. Ger kortare svarstid än alternativet Ø 6,0 mm mätinsats. Halsmaterial rostfritt stål EN Isolerad mätpunkt. Utbytbar fjädrande mätinsats. Mätspets: 1200 C. OBS! Skyddsfickans material kan begränsa temperaturen ytterligare. ARTIKELNUMMER OCH DIMENSIONER Termoelement typ K och N. Spetsdiameter Ø 3,0 mm. Gänga M14x1,5. LAGERFÖRDA ARTIKLAR 1 TYP K, Ø 6 MM Artikelnummer Typ Form L1 1 Signalanslutning 2 Art.nr 3 Mätinsats Armatur inkl. insats mm reservdel (Ø 6 mm) K D1 140 Fria ledare K D1 140 Transmitter K D1 140 Plint K D2&D4 200 Fria ledare K D2&D4 200 Transmitter K D2&D4 200 Plint K D5 260 Fria ledare K D5 260 Transmitter K D5 260 Plint ARTIKLAR 1 TYP N, Ø 6 MM Leveranstid normalt inom två veckor. Artikelnummer Typ Form L1 1 Signalanslutning 2 Art.nr 3 Mätinsats Armatur inkl. insats mm reservdel (Ø 6 mm) N D1 140 Fria ledare N D1 140 Transmitter N D1 140 Plint N D2&D4 200 Fria ledare N D2&D4 200 Transmitter N D2&D4 200 Plint N D5 260 Fria ledare N D5 260 Transmitter N D5 260 Plint ) Andra dimensioner på begäran. 2) Transmitter specificeras separat. 3) Reservdelar mätinsats se sidan 9. ARTIKLAR 1 TYP K, Ø 3 MM Leveranstid normalt inom två veckor. Artikelnummer Typ Form L1 1 mm Signalanslutning 2 Art.nr 3 Mätinsats Armatur inkl. insats reservdel (Ø 3 mm) K D1S 140 Fria ledare K D1S 140 Transmitter K D1S 140 Plint K D2S&D4S 200 Fria ledare K D2S&D4S 200 Transmitter K D2S&D4S 200 Plint K D5S 260 Fria ledare K D5S 260 Transmitter K D5S 260 Plint ARTIKLAR 1 TYP N, Ø 3 MM Leveranstid normalt inom två veckor. Artikelnummer Typ Form L1 1 mm Signalanslutning 2 Art.nr 3 Mätinsats Armatur inkl. insats reservdel (Ø 3 mm) N D1S 140 Fria ledare N D1S 140 Transmitter N D1S 140 Plint N D2S&D4S 200 Fria ledare N D2S&D4S 200 Transmitter N D2S&D4S 200 Plint N D5S 260 Fria ledare N D5S 260 Transmitter N D5S 260 Plint ) Andra dimensioner på begäran. 2) Transmitter specificeras separat. 3) Reservdelar mätinsats se sidan 9. Alternativa lösningar För alternativa dimensioner och byggsätt till de olika modellerna, kontakta Pentronic. Vi gör även termoelement- och Pt100-givare med dubbla separata mätkretsar. 5

6 Pt100 MODELL Givare för skyddsficka modell DIN form 4 (D). Se sidan 4. Pt100 MODELL Givare för skyddsficka modell DIN form 4 (DS). Se sidan 4. För montering i skyddsficka enligt DIN form 4 (D). Utbytbar, fjädrande mätinsats Ø 6,0 mm. Gänga M18 x 1,5. Mätdel: 600 C. ARTIKLAR OCH DIMENSIONER 1 Mätelement Pt100 IEC klass A. Spetsdiameter Ø 6,0 mm. Gänga M18x1,5. För montering i skyddsficka enligt DIN form 4 (DS). Utbytbar Ø 3,0 mm Pt100 mätinsats med fjädrande infästning. Gänga M14 x 1,5. Mätdel: 250 C. ARTIKLAR OCH DIMENSIONER 1 Mätelement Pt100 IEC klass A. Spetsdiameter Ø 3,0 mm. Gänga M14x1,5. LAGERFÖRDA ARTIKLAR 1 Artikelnummer Ficka L1 mm Signal- Art.nr 3 Mätinsats Armatur inkl. insats anslutning 2 Reservdel D1 140 Fria ledare D1 140 Transmitter D1 140 Plint D2 & D4 200 Fria ledare D2 & D4 200 Transmitter D2 & D4 200 Plint D5 260 Fria ledare D5 260 Transmitter D5 260 Plint ) Andra dimensioner på begäran. 2) Transmitter specificeras separat. 3) Reservdelar mätinsats se sidan 9. ARTIKLAR 1 Leveranstid normalt inom två veckor. Artikelnummer Ficka L1 mm Signal- Art.nr 3 Mätinsats Armatur inkl. insats anslutning 2 Reservdel D1S 140 Fria ledare D1S 140 Transmitter D1S 140 Plint D2S & D4S 200 Fria ledare D2S & D4S 200 Transmitter D2S & D4S 200 Plint D5S 260 Fria ledare D5S 260 Transmitter D5S 260 Plint ) Andra dimensioner på begäran. 2) Transmitter specificeras separat. 3) Reservdelar mätinsats se sidan 9. TILLBEHÖR Slitsad bussning att trycka fast på insatsens mätspets. Reducerar inverkan av luftspalter och vibrationer. För mätinsats Ø 6,0 mm i skyddsficka modell Artikelnummer: Pt100 MODELL Utbytbar mätinsats och kort hals. Yttre skyddsrör med kort hals och processgänga G1/2 enligt DIN 43772, form 2 (B). Utbytbar mätinsats. LAGERFÖRDA ARTIKLAR 1 Artikelnummer Instickslängd Signalanslutning 2 Art.nr 3 Mätinsats Armatur inkl. insats L1 mm Reservdel Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint ) Andra dimensioner på begäran. 2) Transmitter specificeras separat. 3) Reservdelar mätinsats se sidan 9. Mätdel: 600 C 6

7 Pt100 MODELL Utbytbar mätinsats och lång hals Pt100 MODELL För kort insticksdjup och snabb svarstid Yttre skyddsrör med hals och processgänga enligt DIN 43772, form 2. Utbytbar mätinsats. Halslängden anpassad för isolering av mätobjektet. Mätdel: 600 C LAGERFÖRDA ARTIKLAR 1 Artikelnummer Instickslängd Signalanslutning 2 Art.nr 3 Mätinsats Armatur inkl. insats L1 mm Reservdel Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Temperaturmätning av gas och vätska inom processindustri. Används när kort svarstid krävs och/eller vid små rördimensioner. Fritt roterande anslutningsgänga. Mätdel: 250 C LAGERFÖRDA ARTIKLAR Artikelnummer Signalanslutning Fria ledare Transmitter Plint TILLBEHÖR Sök skyddsficka på 2) Transmitter måste specificeras separat. 1) Andra dimensioner på begäran. 2) Transmitter måste specificeras separat. 3) Se sidan 9. Pt100 MODELL För kort svarstid och noggrann mätning Pt100 MODELL För yt- och flödestemperatur TILLBEHÖR Sök skyddsficka Helsvarvad dykficka med reducerad spets för snabbare och säkrare mätning. Utbytbar mätinsats Ø 3,0 mm. Leveransprovas mot IEC klass B/6 i 0 C, som motsvarar toleransen ± 0,05 C. EXEMPEL PÅ ANVÄNDNINGSOMRÅDE Värmemängdsmätning i fjärrvärmesystem. MAX. TEMPERATUR Mätdel: 250 C TILLBEHÖR Sök svetsstuts artikelnummer LAGERFÖRDA ARTIKLAR Artikelnummer Signalanslutning 2 Artikelnummer 3 Mätinsats Armatur inkl. mätinsats Reservdel Fria ledare Transmitter Plint ) Transmitter måste specificeras separat. 3) Se sidan 9. 7 Pt100-element monterat i mässingskropp 5 x 5 x 40 mm med fästhål Ø 4 mm. Givaren är avsedd att monteras på plana ytor eller rör med diameter större än ca 100 mm. Oisolerad mäts ytans temperatur och under isolering mäts t ex flödestemperatur i rör. Andra modeller finns anpassade för klena rör, diameter < 100 mm. Mätdel: 150 C Kabel: 200 C LAGERFÖRD ARTIKEL Alternativa lösningar För alternativa dimensioner och byggsätt till de olika modellerna, kontakta Pentronic. Vi gör även termoelement- och Pt100-givare med dubbla separata mätkretsar.

8 Reservdelar SKYDDSRÖR MODELL Keramiskt skyddsrör med hals. Reservdel till temperaturgivare modell Se sidan 3. SKYDDSRÖR MODELL Nötningsbeständig spets. Reservdel till temperaturgivare modell Se sidan 4. L2 Bottnat skyddsrör av keramik (C799). Hals av rostfritt stål EN med gänga G1/2. : 1500 C. DIMENSIONER OCH ARTIKLAR 1 Artikelnummer L1 1 L2 Ød1 Ød2 mm mm mm mm , , , , , ,3 1) Andra dimensioner på begäran. SKYDDSRÖR MODELL Material Kanthal AF eller 353 MA. Reservdel till temperaturgivare modell Se sidan 3. Bottnat skyddsrör av högtemperaturstål Kanthal AF eller 353 MA. Anslutningsgänga G1/2. DIMENSIONER OCH ARTIKLAR 1 Artikelnummer Material 1 Max. L1 1 Ød x Temperatur mm vägg 1, mm Kanthal 1300 C x 1, Kanthal 1300 C x Kanthal 1300 C x Kanthal 1300 C x Kanthal 1300 C x MA 1175 C ,3 x 2, MA 1175 C ,3 x 2,7 1) Andra material och dimensioner på begäran. Yttre skyddsrör (L1) av Ø 21,3 x 2 mm stål 253 MA. Spetsen (L2 = 250 mm) är förstärkt med ett stång material som är borrat för Ø 6 mm mätinsats. Max. temperatur 1100 C. DIMENSIONER OCH ARTIKLAR 1 Artikelnummer L1 1 Material mm MA MA MA 1) Andra dimensioner på begäran. LAGERFÖRDA 1 MÄTINSATSER MODELL För modellerna , och TYP K FÖR MODELL & Se sidan 3-4 Artikelnummer L1 Signal- Artikelnummer Pris L1 Signalmätinsats mm anslutning 2 mätinsats mm anslutning Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint TYP S FÖR MODELL Se sidan 3 Artikelnummer L1 1 Signal- Pris mätinsats mm anslutning Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint TYP N FÖR MODELL & Se sidan Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint 1) Andra dimensioner på begäran. 2) Transmitter måste specificeras separat. 8

9 MÄTINSATSER MOD & Diameter 6,0 resp. 3,0 mm. Reservdelar för Pt100- och termoelement-givare enligt tabeller. Fjäderbelastad mätinsats för givarmodellerna enligt tabellen nedan. Pt100 mätelement ur EN klass A, alternativt termoelement typ K & N ur EN 60754, klass 1. Pt100 Ø 6,0 mm: 600 C Pt100 Ø 3,0 mm: 250 C Termoelement K & N, Ø 6,0 och Ø 3,0 mm: 1200 C. Kan begränsas av dykfickans material. LAGERFÖRDA Pt100 MÄTINSATSER Ø 6,0 MM, MAX 600 C Artikelnr L1 Signalanslutning 1 Passar till: Mätinsats mm Se sidan Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare Transmitter Plint Fria ledare , D Transmitter , D Plint , D Fria ledare Transmitter Plint Fria ledare , D2, D Transmitter , D2, D Plint , D2, D Fria ledare Transmitter Pris Plint Fria ledare , D Transmitter , D Plint , D Fria ledare Transmitter Plint Fria ledare Transmitter Plint LAGERFÖRDA TYP K MÄTINSATSER Ø 6,0 MM Artikelnr L1 Signalanslutning 1 Passar till: Mätinsats mm Se sidan Fria ledare D Transmitter D Plint D Fria ledare D2, D Transmitter D2, D Plint D2, D Fria ledare D Transmitter D Plint D5 TYP N MÄTINSATSER Ø 6,0 MM Leveranstid normalt inom 2 veckor. Artikelnr L1 Signalanslutning 1 Passar till: Mätinsats mm Se sidan Fria ledare D Transmitter D Plint D Fria ledare D2, D Transmitter D2, D Plint D2, D Fria ledare D Transmitter D Plint D5 1) Transmitter måste specificeras separat. Pt100 MÄTINSATSER Ø 3,0 MM, MAX 250 C Leveranstid normalt inom 2 veckor. Artikelnr L1 1 Signalanslutning 1 Passar till: Mätinsats mm Se sidan Fria ledare , D1S Transmitter , D1S Plint , D1S Fria ledare , D2S, D4S Transmitter , D2S, D4S Plint , D2S, D4S Fria ledare , D5S Transmitter , D5S Plint , D5S Fria ledare Transmitter Plint TYP K MÄTINSATSER Ø 3,0 MM, Leveranstid normalt inom 2 veckor. Artikelnr L1 1 Signalanslutning 1 Passar till: Mätinsats mm Se sidan Fria ledare D1S Transmitter D1S Plint D1S Fria ledare D2S, D4S Transmitter D2S, D4S Plint D2S, D4S Fria ledare D5S Transmitter D5S Plint D5S TYP N MÄTINSATSER Ø 3,0 MM Leveranstid normalt inom 2 veckor. Artikelnr L1 1 Signalanslutning 1 Passar till: Mätinsats mm Se sidan Fria ledare D1S Transmitter D1S Plint D1S Fria ledare D2S, D4S Transmitter D2S, D4S Plint D2S, D4S Fria ledare D5S Transmitter D5S Plint D5S Varumärkesägare Varumärke Sammansättning Motsvarar Ägare EN EN MA (X9CrNiSiNCe 35-25) Outokumpu 353 MA (X6NiCrSiNCe 35-26) (1.4854) Outokumpu INCONEL 600 NiCr 15 Fe Special Metals Corp. KANTHAL AF (CrAl 20 5) (1.4767) Sandvik AB Alternativa lösningar För alternativa dimensioner och byggsätt till de olika modellerna, kontakta Pentronic. Vi gör även termoelement- och Pt100-givare med dubbla separata mätkretsar. 9

10 IR-pyrometrar För närmare beskrivning se Alternativ eller kompletterande mätmetod till termoelement. Beröringsfri mätmetod Mäter gastemperatur utan inverkan av pannväggarnas temperatur Mäter genom siktglas in i förbränningsrummet - lång hållbarhet Automatiska anordningar för renblåsning av siktglas Mycket snabb svarstid möjlig Kräver minimalt underhåll Används idag av många värmeverk TÜV-godkänd metod för undvikande av dioxinutsläpp Processanslutningar Muffar för rör Artikelnummer G 1/2 Ø 15 mm Artikelnummer G 1 Ø 20 mm Fläns med ok Artikelnummer Ø 15 mm Artikelnummer Ø 22 mm Övriga produkter & tjänster För närmare beskrivning se Mätinstrument Temperaturindikatorer Loggrar Simulatorer Kalibreringsugnar Fukthaltsmätare Flödesmätare Temperaturkurser Anpassad temperaturkurs för värmeverkstekniker. Allmän temperaturkurs ST1. Påbyggnadskurs ST2. IR-pyrometer för gastemperatur. Handhållna temperaturmätare THERMA Therma är en serie indikatorer för termoelement med monterad miniatyrkontakt alternativt via mellankabel med avslutande miniatyrkontakt. För kompletterande data sök respektive Artikelnummer samt Tillbehör på SÄRSKILJANDE DATA Therma 1 Therma Elite Therma Waterproof Therma Differential Artikelnummer Termoelement typ K K K 2 x K Nolljustering x x x Hållfunktion x x x x Min- & maxvärde x x Bakgrundsbelysning valbart valbart valbart Automatisk shut off valbart valbart valbart valbart Dimensioner, mm 128 x 56 x x 71 x 32 Vikt, g

11 Tillbehör För närmare beskrivning se TRANSMITTRAR För anpassning av temperaturgivarsignaler till 4-20 ma ström, och till HART- och PROFIBUS-protokoll. Finns för montering i temperaturgivarens kopplingshuvud eller rackmontage i skåp. Lokal presentation av mätvärde kan också fås direkt i kopplingshuvudet. Anslutningsalternativ termoelement FRIA LEDARE Mätinsatsen försedd med extra långa trådar så att transmitter eller plint enkelt kan monteras i efterhand. 2. TRANSMITTER Monterad transmitter måste beställas och specificeras separat. Se hemsidans varianter. 3. PLINT Plint kan demonteras och förses med transmitter i efterhand. Anslutningsalternativ Pt100-givare KONTAKTER Flera modeller för olika termoelementtyper och för läggningstemperaturer K N S KABLAR Stort sortiment av anslutningskablar, bland annat ståltrådsomspunna som är lämpliga för miljöer som ger slitage. 1. FRIA LEDARE Mätinsatsen försedd med extra långa trådar så att transmitter eller plint enkelt kan monteras i efterhand. 2. TRANSMITTER Monterad transmitter måste beställas och specificeras separat. Se hemsidans varianter. Se mer info på 3. PLINT Plint kan demonteras och förses med transmitter i efterhand. ÄNDRA 4-TRÅDSKOPPLING TILL 3-TRÅDS ELLER 2-TRÅDS Våra lagerhållna Pt100 är 4-trådskopplade om annat ej anges. Så här kan du ändra till andra inkopplingsalternativ. 3-tråd: Uteslut en godtycklig ledare eller terminal. Parallellkoppla inte den uteslutna med kvarvarande ledare. 2-tråd: Parallellkoppla ledarna eller terminalerna parvis på ömse sidor om Pt100-elementet. K N S 4-tråd vit vit 3-tråd vit vit 2-tråd vit vit Pt100 Pt100 Pt100 röd röd röd röd röd röd Kalibrering KVALITETSSÄKRING För att minska risken för mätfel och där med ökad miljöbelastning blir det allt viktigare att kalibrera allt från givare till mätvärdespresentation för att kunna spåra felkällor och åtgärda dessa. Det säkraste sättet att få spårbarhet till temperaturskalan är kalibrering under ackreditering. Vi kalibrerar i vårt eget laboratorium eller ute på plats hos kund. Senaste beslut om ackrediteringsgränser framgår av vår hemsida > Tjänster > Kalibrering EXTERNA CERTIFIERINGSKRAV Om företaget har krav att följa som gäller temperaturmätning kan vi hjälpa till. Pentronic står även till tjänst med att föreslå kalibreringsmetoder för att upprätthålla spårbarhet i temperaturmätningen. Vi erbjuder kalibrering av temperaturgivare i batch eller individuellt, i en eller flera temperaturer, via vårt ackrediterade kalibreringslaboratorium AKL Vi utför ackrediterade kalibreringar ute hos kund. Mätosäkerheten beräknas då för varje enskilt fall. 11

12 POSITION.NU PENTRONICS PRODUKTPROGRAM Temperaturgivare Temperaturtransmittrar Kablar - kontakter - paneler IR-pyrometrar Temperaturindikatorer Handhållna temperaturmätare Dataloggrar & skrivare Reglerutrustning & -kalibrering Kalibreringstjänster & -utrustning Fukthalts- & tjockleksmätare Flödesmätare GFM Glasflödesmätare Utbildningar i temperaturmätning och kalibrering GUNNEBO Tel. +46 (0) , Fax. +46 (0) info@pentronic.se, Pentronic Reservation för ändringar
