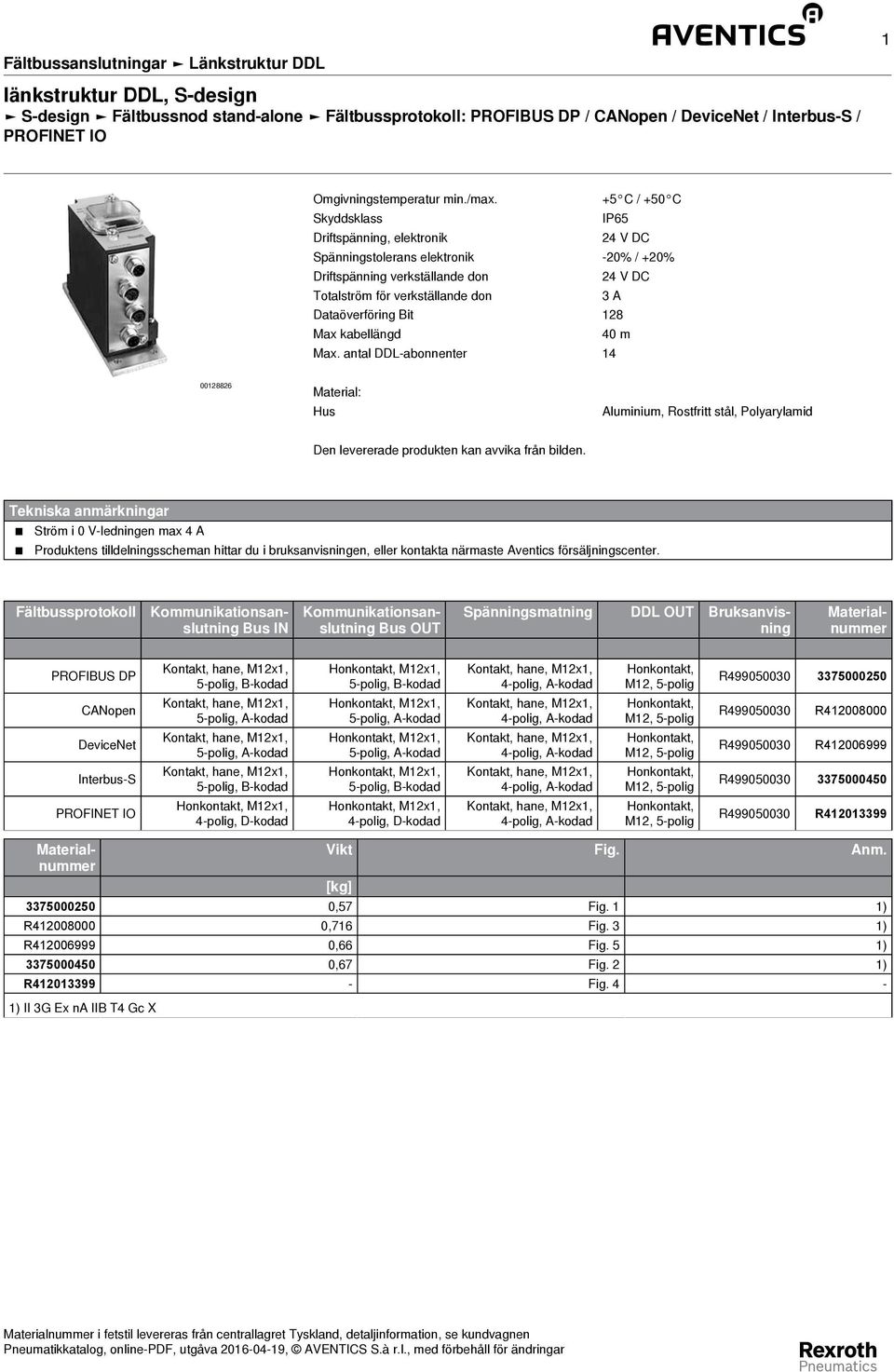

länkstruktur DDL, S-design S-design Fältbussnod stand-alone Fältbussprotokoll: PROFIBUS DP / CANopen / DeviceNet / Interbus-S / PROFINET IO

Transkript

1 Fältbussanslutningar Länkstruktur DDL 1 Omgivningstemperatur min./max. +5 C / +50 C Skyddsklass IP65 Driftspänning, elektronik 24 V DC Spänningstolerans elektronik -20% / +20% Driftspänning verkställande don 24 V DC Totalström för verkställande don 3 A Dataöverföring Bit 128 Max kabellängd 40 m Max. antal DDL-abonnenter Material: Hus Aluminium, Rostfritt stål, Polyarylamid Den levererade produkten kan avvika från bilden. Tekniska anmärkningar Ström i 0 V-ledningen max 4 A Produktens tilldelningsscheman hittar du i bruksanvisningen, eller kontakta närmaste Aventics försäljningscenter. Fältbussprotokoll Kommunikationsanslutning Bus IN Kommunikationsanslutning Bus OUT Spänningsmatning DDL OUT Bruksanvisning Materialnummer PROFIBUS DP CANopen DeviceNet Interbus-S 4-polig, D-kodad 4-polig, D-kodad R R R R R R R R Materialnummer Vikt Fig. Anm. [kg] ,57 Fig. 1 1) R ,716 Fig. 3 1) R ,66 Fig. 5 1) ,67 Fig. 2 1) R Fig. 4-1) II 3G Ex na IIB T4 Gc X

2 2 Fältbussanslutningar Länkstruktur DDL Fig. 1 1) Buss IN, M12x1, B-kodad 2) Buss OUT, M12x1, B-kodad 3) DDL, 4) Spänningsmatningskontakt M12, 4-polig

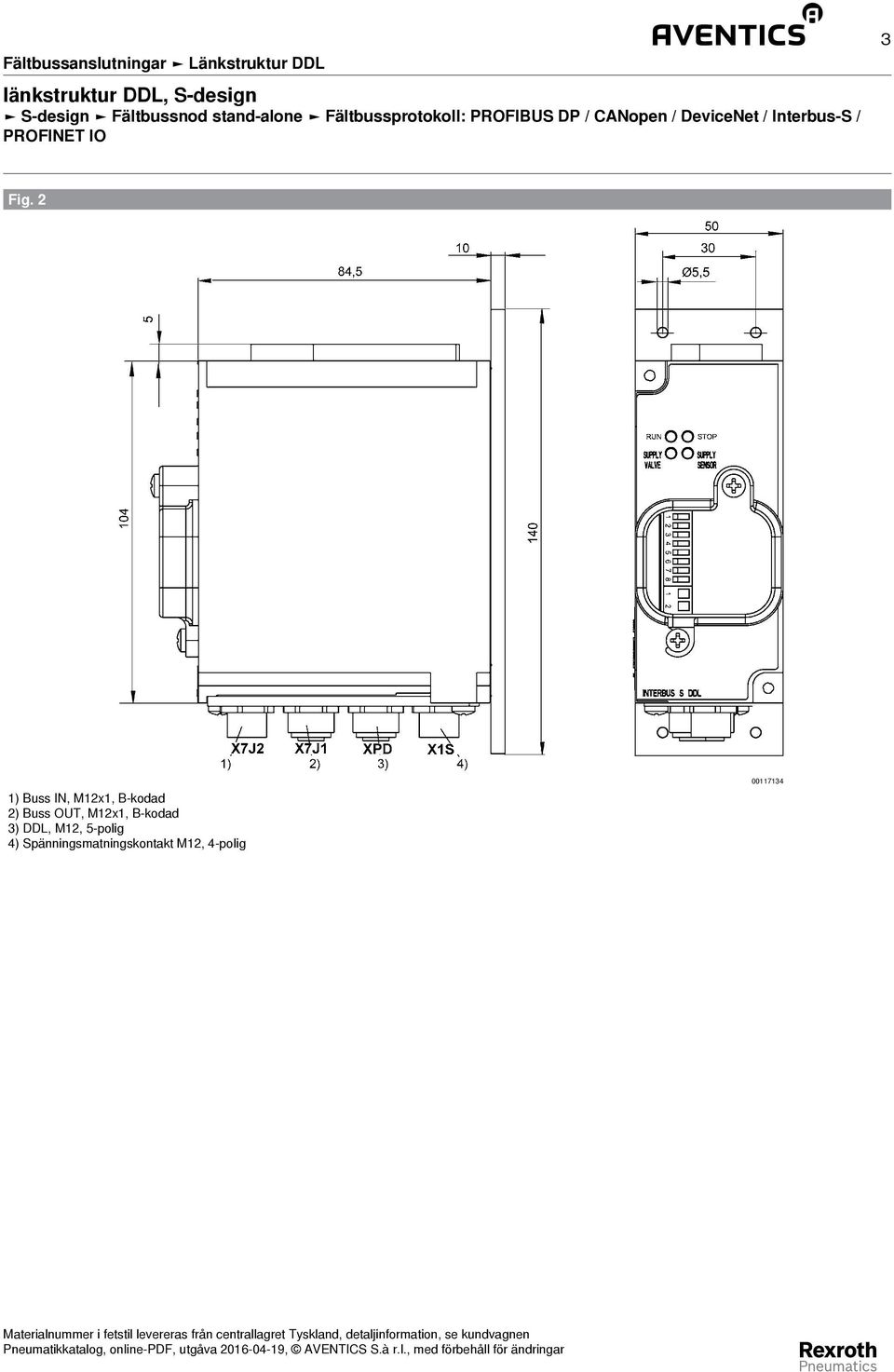

3 Fältbussanslutningar Länkstruktur DDL 3 Fig. 2 1) Buss IN, M12x1, B-kodad 2) Buss OUT, M12x1, B-kodad 3) DDL, 4) Spänningsmatningskontakt M12, 4-polig

4 4 Fältbussanslutningar Länkstruktur DDL Fig. 3 1) DDL, 2) Buss, M12x1, A-kodad, 5-polig 3) Spänningsmatningskontakt M12, 4-polig

5 Fältbussanslutningar Länkstruktur DDL 5 Fig. 4 1) Buss IN, M12x1, D-kodad 2) Buss OUT, M12x1, D-kodad 3) DDL, 4) Spänningsmatningskontakt M12, 4-polig

6 7 3 6 Fältbussanslutningar Länkstruktur DDL Fig ,5 84, ,5 STATUS 5V MNS RUN 120, DDL DeviceNet 1) DDL, 2) Buss, M12x1, 5-polig 3) Spänningsmatningskontakt M12, 4-polig XPD X7D X1S 1) 2) 3)
