1 /Temperaturmätare OEM Automatic marknadsför flera fabrikat av temperaturgivare för att kunna erbjuda ett komplett sortiment. TC, från England: stort program på standardgivare där vi kan få hem det mesta på några dagar. Specialmodeller tar inte mer än 8-12 dagar. Tecsis, från Tyskland: deras huvudprodukt är PT Compact-serien som är en komplett givare som inkluderar dykröret, både med och utan förstärkarelektronik. Heinz, också från Tyskland: tillverkar olika specialgivare, främst med kabelanslutning men kan ta fram det mesta. Allmän information Termoelement, insticksmodell Termoelement, kopplingshus Termoelement, annat montage Tillbehör till termoelement Resistansgivare, insticksmodell

2 Resistansgivare, kopplingshus Resistansgivare, kompaktversion Resistansgivare, annat montage Resistans-/fuktgivare för väggmontage Resistansgivare NTC Tillbehör Temperaturmätare Temperaturvakter

3 Allmän information Temperaturgivare kan se ut på många olika sätt för att klara och passa in i olika miljöer och temperaturer. Förutom de typer vi lagerför kan vi ta fram specialanpassade givare för olika ändamål. Givarens olika delar har oftast olika temperaturkrav, som exemplet nedan. För att ta fram en givare är det ibland kritiskt att veta hur hela givaren placeras för att ta fram en optimerad givare. För att ta fram en givare behövs följande uppgifter: Storlek och utförande på givarspets/givarhus Temperaturtålighet, både på givarspets och kabel Signaltyp (t.ex. PT100, typ av termoelement, t.ex. typ J) Kabeltyp, kabellängd, skärmad, oskärmad Andra önskemål - allt som kan ha betydelse för funktion eller inpassning Anslutningen/skarven för kabeln 200 C? Kabeln/kontakten 100 C? Spetsen/manteln 400 C? Termoelementen Termoelementen alstrar själva en spänning (EMK) som varierar med temperaturen (typiska värden: 0-20 mv). Termoelement är generellt billigare och reagerar snabbare än en jämförbar resistansgivare. Om kabeln behöver förlängas måste kompensationskabel av samma material som givaren användas. Rekommenderad kabellängd är max 100 meter. Järn-konstantan (J), rekommenderat temperaturområde: C (max. 800 C). Används i torra miljöer, vanlig i plast- och gummi-industrier. NiCr/NiAl (K): rekommenderat temperaturområde: C (max C). Typ K är tillsammans med typ N de vanligaste typerna i ugnar. Andra typer finns t.ex. för mätning under 0 C eller temperaturer över C, vanligast här är typ R och S. Resistansgivare Finns i många olika varianter; PT100, PT1000, NTC mm. PT100: I industriapplikationer är PT100 den vanligaste typen och är den vi har mest på lager av. Det är den mest optimala givaren vid temperaturer under 150 C. PT100 ökar resistansen med temperaturen (0 C=100 Ω, 100 C=ca 138 Ω), används mest vid lägre temperaturer (-200 till +200 C, max. 400 C) då den har bättre linjaritet och stabilitet än termoelementen. Vid förlängning av kabeln (rekommenderat max. 100 meter) och om allt för tunn kabel används ökar totalresistansen och läggs till det verkliga mätvärdet. I vissa fall kan tretrådsgivare användas; den tredje ledaren används då för att mäta och kompensera för den ökade resistansen. Mottagarens ingång måste då vara anpassad för detta - se respektive regulators tekniska data. PT1000: I princip samma sak som PT100 med den skillnaden att alla värden är x10. Används traditionellt främst i ventilation/fastighetsstyrningar. NTC: Är inte lika definierad som PT100/PT1000 vad gäller resistanskurvan det finns flera olika varianter. Detta är oftast en enklare och billigare givare med ett mindre mätområde som sällan används högre än C. 30 TEMPERATURGIVARE

4 Termoelement Typ J, K och N Här visas ett urval av våra termoelement som finns för leverans inom ca 5 dagar. Fler storlekar och varianter finns utöver dessa med samma leveranstid kontakta oss för: Annan diameter, annan mantellängd, annat mantelmaterial, annan kontakt, längre/annan kabel, dubbla element mm. Vi tar även fram helt kundunika givare på några dagar. Se även avsnittet för tillbehör: kompensationskabel, kontakter, kopplingar, dykrör mm. Teknisk data Typ K: Rostfritt stål Inconel 600 Mantelmaterial: Typ J: Rostfritt stål 321 Typ N: Nicrobell D Mätspets Isolerad Noggrannhetsklassning Klass 2 Kabelinfästning inkl PVC-kabel: 105 C Temperaturtålighet anslutning Kontakt: 135 C Insticksgivare med kabel TCJ Typ J, 3x150 mm, mm PVC-kabel C TCJ Typ J, 3x300 mm, mm PVC-kabel C TCK Typ K, 3x100 mm, mm PVC-kabel C TCK Typ K, 3x150 mm, mm PVC-kabel C TCK Typ K, 3x300 mm, mm PVC-kabel C TCK Typ K, 3x500 mm, mm PVC-kabel C Insticksgivare med kontakt TCK Typ K, 3x100 mm, standardkontakt C TCK Typ K, 3x150 mm, standardkontakt C TCK Typ K, 3x300 mm, standardkontakt C TCK Typ K, 3x500 mm, standardkontakt C TCK Typ K, 3x1 000 mm, standardkontakt C TCK Typ K, 6x150 mm, standardkontakt C TCK Typ K, 6x300 mm, standardkontakt C TCK Typ K, 6x500 mm, standardkontakt C TCK Typ K, 6x1 000 mm, standardkontakt C TCN Typ N, 6x300 mm, standardkontakt C TCN Typ N, 6x500 mm, standardkontakt C TCN Typ N, 6x1 000 mm, standardkontakt C Insticksgivare med bajonett-anslutning TCJ Typ J, 6x18 mm, mm stålflätad kabel -50/+400 C TCJ Typ J, 8x18 mm, mm stålflätad kabel -50/+400 C TC Nippel, 1/8 BSP, 22 mm lång - TEMPERATURGIVARE 31

5 Termoelement Insticksgivare med kopplingshus, typ K TCK Typ K, 6x150 mm, IP67-hus C TCK Typ K, 6x300 mm, IP67-hus C TCK Typ K, 6x500 mm, IP67-hus C Insticksgivare med kopplingshus, typ K Utsignal 4-20 ma TCK Typ K, 6x150 mm, IP67-hus, 4-20 ma = C C TCK Typ K, 6x300 mm, IP67-hus, 4-20 ma = C C TCK Typ K, 6x300 mm, IP67-hus, 4-20 ma = C C TCK Typ K, 6x500 mm, IP67-hus, 4-20 ma = C C Insticksgivare med kopplingshus, typ K Stålmantel TCK Typ K, 12,7x300 mm, IP67-hus, Inconel C TCK Typ K, 12,7x500 mm, IP67-hus, Inconel C TCK Typ K, 12,7x1 000 mm, IP67-hus, Inconel C Insticksgivare med kopplingshus, typ K + S Keramikmantel / 100 mm stålmantel TCK Typ K, 12x500 mm, IP67-hus, keramisk C TCK Typ K, 12x1 000 mm, IP67-hus, keramisk C TCS Typ S, 12x500 mm, IP67-hus, keramisk C TCS Typ S, 12x1 000 mm, IP67-hus, keramisk C Handhållna givare TCK Typ K, 3x150 mm, minikontakt, flexibel kabel -50/+800 C Självhäftande givare TCK Typ K, 25x20 mm, mm TeflonR- kabel, jordad -50/+250 C Blad-givare (för placering under isolering m.m.) TCK Typ K, 13x25 mm, mm stålflätad kabel, jordad -30/+350 C TCJ Typ J, 13x25 mm, mm stålflätad kabel, jordad -30/+350 C Ring-givare typ J 4J8022 Typ J, 3,2x11 mm, mm PTFE- kabel, jordad C 32 TEMPERATURGIVARE

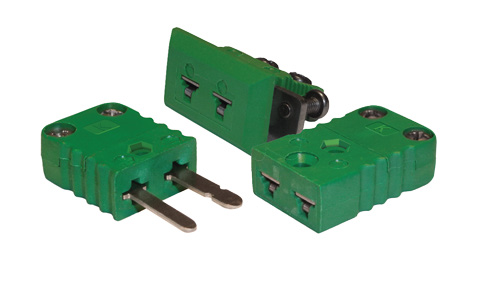

6 Tillbehör till termoelement Detta är ett axplock av alla tillbehör som finns för våra temperaturgivare. Det finns en mängd andra produkter som kan levereras inom kort tid kontakta oss för mer information. Kompensationskabel, oskärmad TCK-A30 Typ K, 7/0,2 mm, flat kabel 3x4 mm, PVC-isolerad -30/+105 C TCJ-A30 Typ J, 7/0,2 mm, flat kabel 3x4 mm, PVC-isolerad -30/+105 C TCN-A30 Typ N, 7/0,2 mm, flat kabel 3x4 mm, PVC-isolerad -30/+105 C TCK-C40 Typ K, 7/0,2 mm, flat kabel 2x34 mm, glasfiber-isolerad* C TCJ-C40 Typ J, 7/0,2 mm, flat kabel 2x3 mm, glasfiber-isolerad* C TCJ-N40 Typ N, 7/0,2 mm, flat kabel 2x3 mm, glasfiber-isolerad* C * Anslutningskabel OBS! Kablar köps i färdiga längder om 25 m, 50 m, 100 m eller 200 m. Vid beställning anges t.ex. TCJ-A30 i önskad längd. Priset anges per meter. Kompensationskabel, skärmad TCK-A27 Typ K, 7/0,2 mm, rund kabel 4 mm, PVC-isolerad, AL-skärm -30/+105 C TCJ-A27 Typ J, 7/0,2 mm, rund kabel 4 mm, PVC-isolerad, AL-skärm -30/+105 C TCK-B80 Typ K, 7/0,2 mm, rund partvinnad kabel 3 mm, PFA-isolerad, AL-skärm -75/+250 C TCJ-B80 Typ J, 7/0,2 mm, rund partvinnad kabel 3 mm, PFA-isolerad, AL-skärm -75/+250 C TCK-C60 Typ K, 7/0,2 mm, flat kabel 2x34 mm, glasfiberisolerad, stålfläta* C TCJ-C60 Typ J, 7/0,2 mm, flat kabel 2x3 mm, glasfiberisolerad, stålfläta* C * Anslutningskabel OBS! Kablar köps i färdiga längder om 25 m, 50 m, 100 m eller 200 m. Vid beställning anges t.ex. TCJ-A27 i önskad längd. Priset anges per meter. Kontakter för termoelement, Standardstorlek (35x25x12,5 mm) TCK Typ K, hane, standardstorlek 35x25x12,5 mm -50/+210 C TCK Typ K, hona, standardstorlek 35x25x12,5 mm -50/+210 C TCK Typ K, hona för panel, standardstorlek -50/+210 C TCJ Typ J, hane, standardstorlek 35x25x12,5 mm -50/+210 C TCJ Typ J, hona, standardstorlek 35x25x12,5 mm -50/+210 C TCK Typ J, hona för panel, standardstorlek -50/+210 C TCN Typ N, hane, standardstorlek 35x25x12,5 mm -50/+210 C TCN Typ N, hona, standardstorlek 35x25x12,5 mm -50/+210 C TCN Typ N, hona för panel, standardstorlek -50/+210 C TC Kabelavlastning -50/+210 C TC Avtätning Neopren -50/+210 C Kontakter för termoelement, Miniatyrkontakt (19x16x8 mm) TCK Typ K, hane, miniatyrstorlek 19x16x8 mm -50/+210 C TCK Typ K, hona, miniatyrstorlek 19x16x8 mm -50/+210 C TCK Typ K, hona för panel, miniatyrstorlek -50/+210 C TCK Typ J, hane, miniatyrstorlek 19x16x8 mm -50/+210 C TCK Typ J, hona, miniatyrstorlek 19x16x8 mm -50/+210 C TCK Typ J, hona för panel, miniatyrstorlek -50/+210 C TEMPERATURGIVARE 33

7 Resistansgivare Insticksmodell PT100-givare, -25 till 200 C (inkl kabel) Klass B, PFA-kabel TCP PT100, 3x100 mm, 3-tråds, mm kabel -25 till 200 C TCP PT100, 3x150 mm, 3-tråds, mm kabel -25 till 200 C * TCP PT100, 6x30 mm, 3-tråds, mm kabel* -50 till 200 C TCP PT100, 6x100 mm, 3-tråds, mm kabel -25 till 200 C TCP PT100, 6x150 mm, 3-tråds, mm kabel -25 till 200 C TCP PT100, 6x200 mm, 3-tråds, mm kabel -25 till 200 C TCP PT100, 6x300 mm, 3-tråds, mm kabel -25 till 200 C TCP PT100, 6x400 mm, 3-tråds, mm kabel -25 till 200 C TCP PT100, 6x500 mm, 3-tråds, mm kabel -25 till 200 C PT100-givare, -75 till 350 C (kabel 135 C) Klass B, PFA-kabel TCP PT100, 3x100 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 3x150 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 3x200 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 3x300 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 6x100 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 6x150 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 6x200 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 6x300 mm, 3-tråds, mm kabel -75 till 350 C TCP PT100, 6x500 mm, 3-tråds, mm kabel -75 till 350 C PT100-givare, -50/+200 C (inkl kabel) Klass B HTF6X60/2M2L PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel -50/+200 C HTF6X60/6M2L PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel -50/+200 C HTF6X60/2M2L/01 PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel, med hål i stålhylsan för luftmätning -50/+200 C PT100-givare, -50/+350 C (inkl kabel) Klass B HTF6X60/3M3L PT100, 6x60 mm, 3-tråds, mm stålflätad kabel -50/+350 C PT100-givare för nedsänkning i vatten (max 2 m), -50/+200 C Klass B HTF70MM/2M2L PT100, 2-trådskopplad, 2000 mm, ölflexkabel -50/+200 C PT1000-givare, -50/+200 C Klass B HTF6X60/1K/01 PT1000, 2-trådskopplad, 5000 mm PVC-kabel Givare: -40 till C, kabel: -10 till +105 C 34 TEMPERATURGIVARE

8 Resistansgivare kopplingshus Processanslutning Insticksgivare med kopplingshus, PT100, ½ BSP-gänga, IP67, TCP PT100, 3-tråds, 6x150 mm -75/+350 C TCP PT100, 3-tråds, 6x300 mm -75/+350 C TCP PT100, 3-tråds, 6x500 mm -75/+350 C TCP PT100, 3-tråds, 6x1 000 mm -75/+350 C Insticksgivare med kopplingshus, PT100, G1/2 -gänga, IP65, TES11X PT100, 2-tråds, 6x50 mm, DIN-kontakt -50/+200 C TES12X PT100, 3-tråds, 3/6x160 mm, DIN-kontakt -50/+200 C TES12X PT100, 3-tråds, 6x500 mm, DIN-kontakt -50/+200 C Insticksgivare med kopplingshus, PT100, slät insticksanslutning, IP67, TCP PT100, 3-tråds, 6x150 mm -75 till 350 C TCP PT100, 3-tråds, 6x300 mm -75 till 350 C TCP PT100, 3-tråds, 6x500 mm -75 till 350 C TCP PT100, 3-tråds, 8x500 mm -75 till 350 C Insticksgivare med kopplingshus, PT100. Utsignal 4-20 ma, slät insticksanslutning TCP PT100, 6x150 mm, IP67-hus, 4-20 ma = -25/+100 C -75 till 350 C TCP PT100, 6x300 mm, IP67-hus, 4-20 ma = -25/+100 C -75 till 350 C TCP PT100, 6x150 mm, IP67-hus, 4-20 ma = C -75 till 350 C TCP PT100, 6x300 mm, IP67-hus, 4-20 ma = C -75 till 350 C TCP PT100, 6x500 mm, IP67-hus, 4-20 ma = C -75 till 350 C Insticksgivare med kopplingshus, PT100, utsignal 4-20 ma, G1/2 -gänga, IP65, TEP11X PT100, 6x75 mm, 4-20 ma = C, DIN-kontakt -50/+200 C TEP11X PT100, 6x100 mm, 4-20 ma = C, DIN-kontakt -50/+200 C TEP11X PT100, 3/6x400 mm, 4-20 ma = C, DIN-kontakt -50/+200 C TEMPERATURGIVARE 35

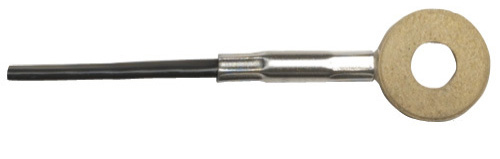

9 Resistansgivare Annat montage PT100-givare för ytmontage ALTF20X40.2M PT100, 2-tråds, 20x40x10 mm, mm silkongummikabel, -50/+200 C PT100-givare med magnet TCP PT100, 3-tråds, 9x29 mm, mm stålflätad kabel, -10/+300 C Ring-givare PT100 TCP TCP TCP PT100, 3-tråds, mm, mm stålflätad kabel, PT100, 3-tråds, mm, mm stålflätad kabel, PT100, 3-tråds, mm, mm stålflätad kabel, -50/+350 C -50/+350 C -50/+350 C PT100-givare för rörmontage TEK00X11B021 PT100, 2-tråds, 15x20 mm, mm stålflätad kabel, -50/+400 C PT100-givare för skruvmontage, M14-gänga M PT100, 2-tråds, M14, 4x21 mm, -50/+300 C EJT1P3N Junior Timer kabelkontakt, rak, 3 m kabel - PT100-givare för skruvmontage, 3/8 -gänga ESTFG3/8.6M4L4 PT100, 4-tråds, 18x34 mm, 3/8, mm silikongummikabel, -40/+200 C Temperaturgivare för utomhusbruk, IP65 Skruvanslutning, Kapsling polykarbonat 64x58x35 mm ATF2.PT100 PT100, 3-tråds-koppling -50/+90 C ATM2I.-20/50C PT100, 4-20 ma utsignal -20/+50 C ATM2I.0/50C PT100, 4-20 ma utsignal 0/+50 C ATM2I.-30/50C PT100, 4-20 ma utsignal -30/+50 C ATM2U.-30/50C PT100, 0-10 V utsignal -30/+50 C 36 TEMPERATURGIVARE

10 Resistans-/fuktgivare För väggmontage Temperaturgivare för inomhusbruk, IP20 (Serie HMT är även fuktgivare) Skruvanslutning, Kapsling polykarbonat 75x75x25 mm RTF1.PT100 PT100, 3-tråds-koppling -30/+70 C RTF1.PT1000 PT1000, 3-tråds-koppling -30/+70 C HMT.RFTI.0/50 Temperatur/fukt, 4-20 ma utsignal 0/+50 C HMT.RFTU.0/50 Temperatur/fukt, 0-10 V utsignal 0/+50 C Fukt-/temperaturgivare Skruvanslutning, Kapsling polykarbonat 58x65x36 mm HMT.AFTI-20/50 Temperatur/fukt, 4-20 ma utsignal -20/+50 C HMT.AFTU-20/50 Temperatur/fukt, 0-10 V utsignal -20/+50 C HMT.AFTU1.0/50 Temperatur/fukt, 0-10 V utsignal 0/+50 C Fukt-/temperaturgivare Skruvanslutning, Kapsling polykarbonat 58x65x36 mm HMT.KFTI Temperatur/fukt 4-20 ma utsignal, rörlängd 320 mm 0/+50 C Resistansgivare NTC NTC-givare (10 kohm@25 C) NTC6X50-3.5PVC PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel, -50/+110 C NTC-givare (10 kohm@25 C) E-NTCH-APS-1.5S PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel, -50/+160 C NTC-givare (10 kohm@25 C) E-NTC-APT-1.5T PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel, -50/+110 C NTC-givare (10 kohm@25 C) HTF6X150NTC10K7M PT100, 6x60 mm, 2-tråds, mm silkongummi-kabel, -50/+110 C TEMPERATURGIVARE 37

11 Tillbehör till temperaturgivare Dykrör med ½ BSPT-gänga för 6 mm insticksgivare, inkl koppling för givare - Rostfritt stål Gänglängd 20 mm TC Dykrör 11x50 mm (för 100 mm temp.givare) -75/+800 C TC Dykrör 11x100 mm (för 150 mm temp.givare) -75/+800 C TC Dykrör 11x150 mm (för 200 mm temp.givare) -75/+800 C TC Dykrör 11x200 mm (för 250 mm temp.givare) -75/+800 C TC Dykrör 11x250 mm (för 300 mm temp.givare) -75/+800 C TC Dykrör 11x300 mm (för 350 mm temp.givare) -75/+800 C TC Dykrör 11x450 mm (för 500 mm temp.givare) -75/+800 C HTC10S Värmeledande pasta, 10 ml - Kopplingar för temperaturgivare i rostfritt stål Beställningsnummer TC TC TC TC TC TC TC TC TC TC TC TC TC Beskrivning 3,0 mm x 1/8" BSPT 4,5 mm x 1/8" BSPT 6,0 mm x 1/8" BSPT 8,0 mm x 1/4" BSPT 8,0 mm x 1/2" BSPT 8,0 mm x 1/2" NPT 12,7 mm x 1/2" BSPT 15,9 mm x 1/2" BSPT 21,3 mm x 3/4" BSPT Klämhylsa för 3,0 mm koppling Klämhylsa för 4,5 mm koppling Klämhylsa för 6,0 mm koppling Klämhylsa för 8,0 mm koppling Montagefläns med kopplingar i rostfritt stål Beställningsnummer Beskrivning TC Montagefläns, rostfritt stål, 5x50 mm, 1/8 BSPT-gänga TC Koppling 1,5 mm x 1/8" TC Koppling 3,0 mm x 1/8" TC Koppling 4,5 mm x 1/8" TC Koppling 6,0 mm x 1/8" 38 TEMPERATURGIVARE

12 Exempel på andra temperaturgivare De flesta givare finns på lager hos vår tillverkare, dvs ca 3-5 dagars leveranstid. Givare för plastmaskiner Extremt små termoelement; 0,25 mm, 0,5 mm, 0,75 mm Termoelement-tråd, svetsad Ring-kabelsko med termoelement PT100-givare med kontakt: 150 mm, 300 mm, 500 mm PT100-givare med hög noggrannhet (1/10DIN) Transmittrar, för PT100 eller termoelement Givare för utomhusmontage Flerpariga kompensationskablar Robusta kontaktsystem för termoelement Kontaktpaneler för termoelement Handinstrument TEMPERATURGIVARE 39

13 Temperaturmätare Temperaturmätare Standard Noggrannhetsklass 2 Hus i aluminium Skyddsficka i mässing inkluderad Teknisk data Storlek Mätnoggrannhet Mätprincip Anslutning Husmaterial Glas Mediaberörda delar Arbetstryck Max. arbetstemperatur Justerbarhet Vikt Modell TM186.. Ø63 mm Kl. 2,0 % (DIN16203) Bimetall Utvändig G1/2 rakt bakåt. Utvändig Ø12 mm. Skyddsficka avtagbar med låsskruv Aluminium Akrylglas; 160 glaslins Mässing (gäller med skyddsficka) Max. 6 bar (med skyddsficka) Fullt skalvärde Visare justerbar i ände på instick Ca 0,1 kg Beställningsnr Beskrivning TM186C TM186C Temperaturmätare inkl. skyddsficka, 0-60 C, G1/2, 12x40 mm instick Temperaturmätare inkl. skyddsficka, C, G1/2, 12x40 mm instick Temperaturmätare Industri Teknisk data Modell TM Ø63 mm Storlek Modell TM Ø80 mm Modell TM Ø100 mm Mätnoggrannhet Kl. 1,0 % (DIN16203) Skalindelning 0-80 C, 0, C, C, 2 Mätsystem Bimetall Anslutning Slät känselkropp Ø8 mm i rostfritt stål. Avsedd för montage i skyddsficka Noggrannhetsklass 1 Hus i rostfritt stål Skyddsficka beställs separat i valfritt material Hus Rostfritt stål, 304 Glas Mediaberörda delar Arbetstryck Max. arbetstemperatur Skyddsklass Glaslins Beror på val av skyddsficka, se tabell Mässing max. 6 bar Stål 35, syrafast stål 316 max. 25 bar Fullt skalvärde vid vilande mätning 10 % överskridning vid tillfällig mätning 1 h IP43 Justerbarhet Vikt Justerbar visare Ca. 0,15 kg Beställningsnr Beskrivning TM206C Bimetalltermometer, 63 mm, instickslängd 45 mm, -20 till +60 C TW988X Skyddsficka 10x45 mm, G1/2", mässing 40 TEMPERATURMÄTARE

14 Temperaturvakt Temperaturvakt Med kontakt Tekniska data Mätprincip Max. avvikelse Hysteres Omgivningstemperatur Bimetall ±3 C (från inställd temperatur) Ca. 10 C ±4 C (från inställd temperatur) -20 till +70 C (utanför media) Inställd på fast temperatur Larmpunkt från +40 till +130 C Normalt öppen eller sluten funktion Pluggbar kontaktanslutning Arbetstemperatur -20 till +50 C över vald temperatur Max. temp. > 90 C är 140 C Inställd temperatur +40, +50, +60, +70, +80, +90, +100, +110, +120, +130 C Arbetstryck Kontaktalternativ Kontaktspänning Max. brytström Risk anslutning Hus/mediaberörda delar Max. 100 bar Normalt sluten (NC) eller normalt öppen (NO) 250 V AC 10 V AC DIN-kontakt med skruvanslutning DIN A / ISO 4400 ppa6.6 / mässing CW614N Mekanisk anslutning Skyddsklass Vikt G1/2" utvändig gänga Alternativ: M22x1,5 eller 3/4" IP65 Ca 0,08 kg Beställningsnummer TRM NO TRM NC TRM NO TRM NC TRM NO TRM NC TRM NO TRM NC TRM NO TRM NC TRM NO TRM NC Beskrivning Temperaturvakt, 50 C, NO, G1/2, mässing Temperaturvakt, 50 C, NC, G1/2, mässing Temperaturvakt, 60 C, NO, G1/2, mässing Temperaturvakt, 60 C, NC, G1/2, mässing Temperaturvakt, 70 C, NO, G1/2, mässing Temperaturvakt, 70 C, NC, G1/2, mässing Temperaturvakt, 80 C, NO, G1/2, mässing Temperaturvakt, 80 C, NC, G1/2, mässing Temperaturvakt, 90 C, NO, G1/2, mässing Temperaturvakt, 90 C, NC, G1/2, mässing Temperaturvakt, 110 C, NO, G1/2, mässing Temperaturvakt, 110 C, NC, G1/2, mässing TEMPERATURVAKT 41
