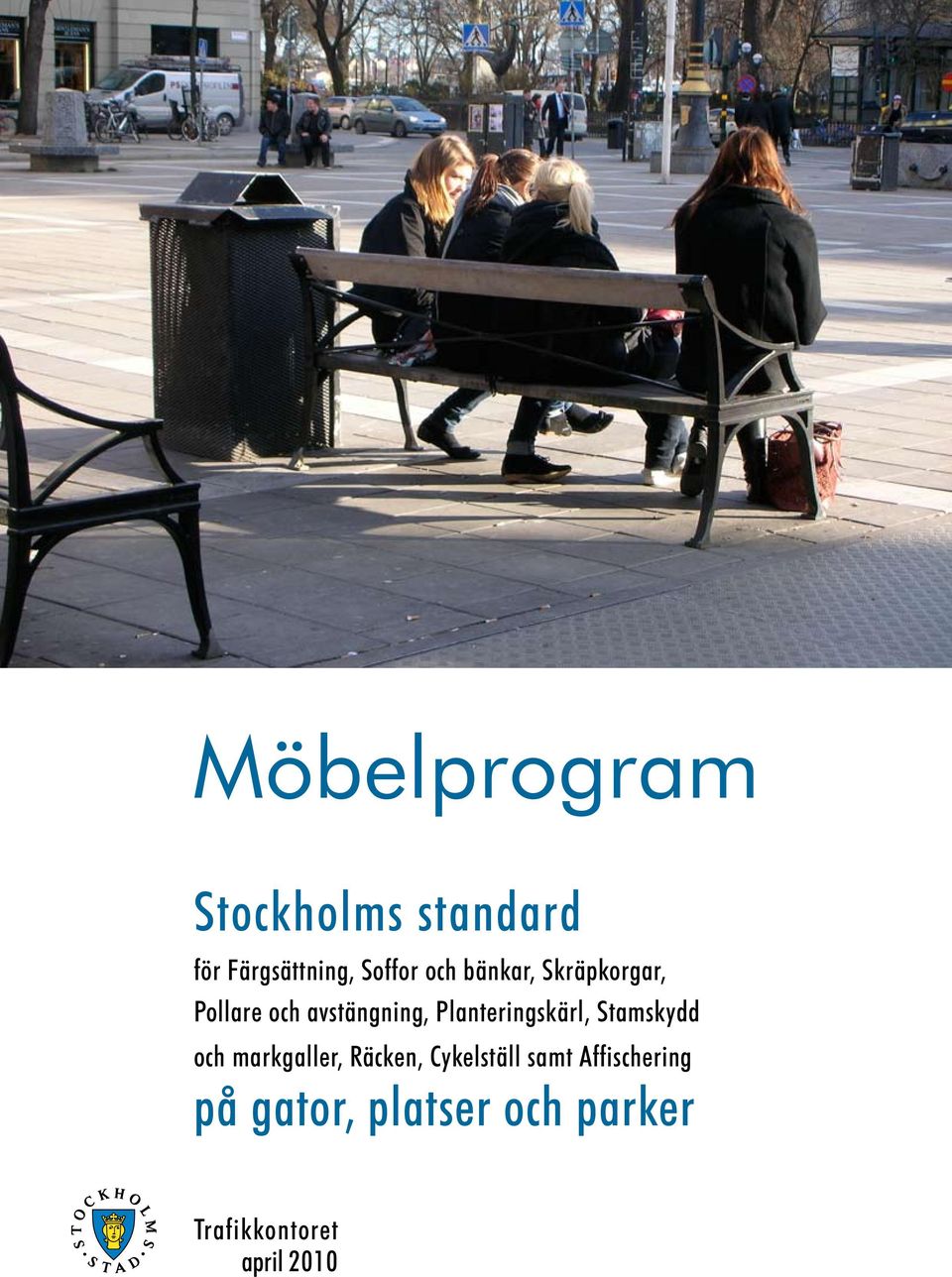

1 Möbelprogram Stockholms standard för Färgsättning, Soffor och bänkar, Skräpkorgar, Pollare och avstängning, Planteringskärl, Stamskydd och markgaller, Räcken, Cykelställ samt Affischering på gator, platser och parker Trafikkontoret april

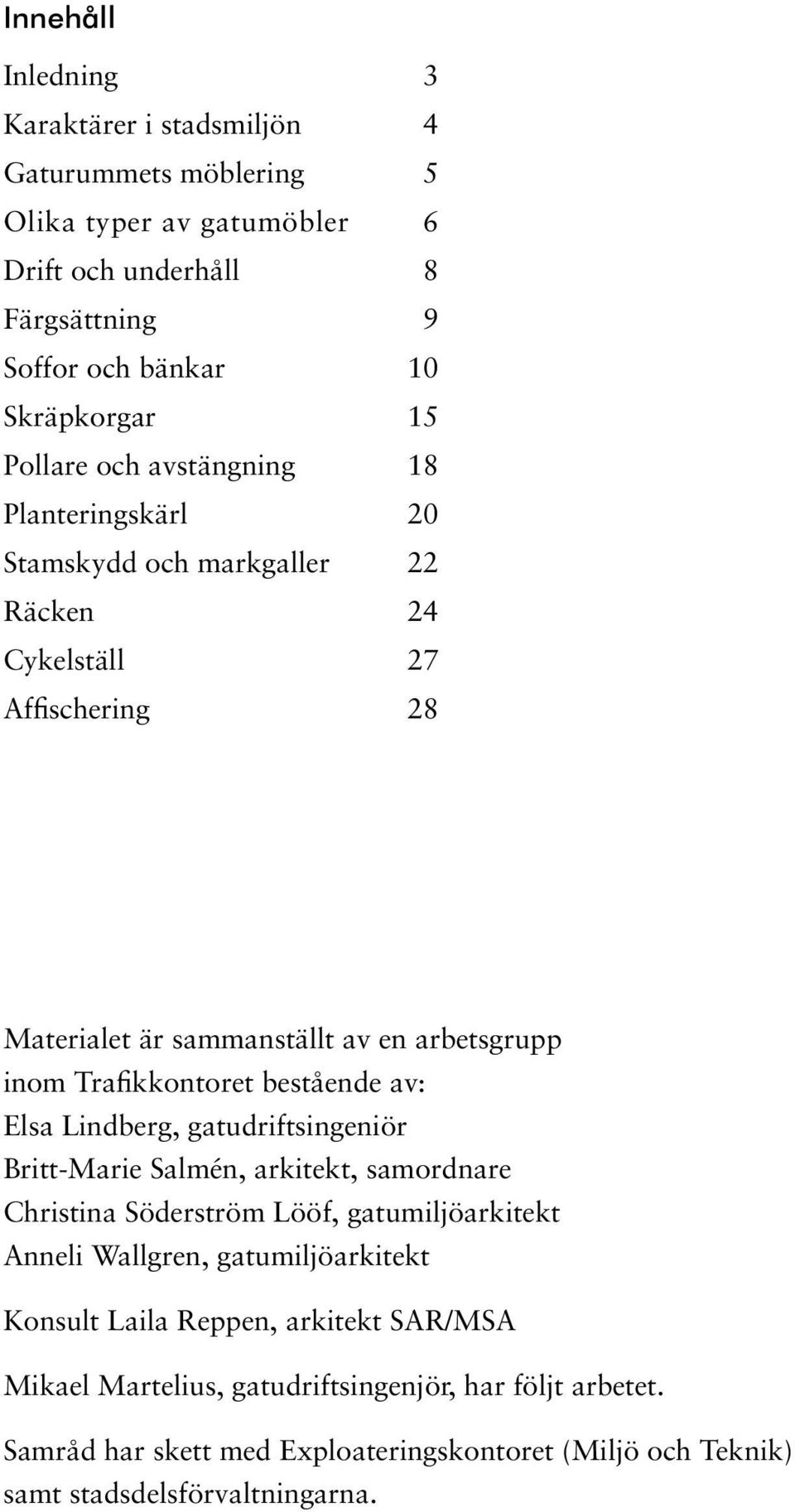

2 Innehåll Inledning 3 Karaktärer i stadsmiljön 4 Gaturummets möblering 5 Olika typer av gatumöbler 6 Drift och underhåll 8 Färgsättning 9 Soffor och bänkar 10 Skräpkorgar 15 Pollare och avstängning 18 Planteringskärl 20 Stamskydd och markgaller 22 Räcken 24 Cykelställ 27 Affischering 28 Materialet är sammanställt av en arbetsgrupp inom Trafikkontoret bestående av: Elsa Lindberg, gatudriftsingeniör Britt-Marie Salmén, arkitekt, samordnare Christina Söderström Lööf, gatumiljöarkitekt Anneli Wallgren, gatumiljöarkitekt Konsult Laila Reppen, arkitekt SAR/MSA Mikael Martelius, gatudriftsingenjör, har följt arbetet. Samråd har skett med Exploateringskontoret (Miljö och Teknik) samt stadsdelsförvaltningarna. 2

3 Inledning Detta program för färgsättning, soffor och bänkar, skräpkorgar, pollare och avstängning, planteringskärl, stamskydd och markgaller, räcken, cykelställ samt affischering är en revidering av delar ur Möbleringsprogram för Stockholms gator och parker, Gatu- och fastighetskontoret Avsnittet om cykelställ är utdrag ur Cykelhand boken. Programmet innehåller förslag på en standard som passar för Stockholm. Syftet med programmet är att ge en sammanställning av möbler som har godkänts av Trafikkontoret både vad gäller funktion, anpassning till stads- och parkmiljöer i hela staden samt ur drift- och underhållssynpunkt. För staden är det viktigt att begränsa sortiment och kulörer för att förenkla lagerhållning och underhåll. Slitaget är också stort, varför hållbarheten är viktig. Samtidigt bör sortimentet vara så pass brett att det finns möbler som passar i olika miljöer. Vid projektering och utbyte av möbler på våra gator, platser och parker kan de soffor, bänkar, skräpkorgar och cykelställ som beskrivs användas utan godkännande av andra kompetenser än stadens kontaktperson/ projektledare. För specifika offentliga miljöer kan undantagsvis andra modeller väljas eller specialutvecklas, men ska då prövas av handikapprådet, stadsmiljögruppen och driftorganisationen. För några av stadens kulturhistoriska miljöer har speciella miljöprogram tagits fram. På marknaden förekommande typer av möbler har studerats och ett antal väl fungerande modeller som klarar funktionskraven har valts ut. Det är utseende, kvalitet, underhållsaspekter och pris hos dessa möbler som är grunden för urvalet. Därför kan inte redovisade möbler utan vidare bytas ut mot liknande utan förnyat kvalifikationstest. Vid inköp kommer stadens sedvanliga upphandlingsrutiner att följas. Programmet ska ses som föränderligt. Nyheter på marknaden bör kontinuerligt testas och mätas mot den nu föreslagna standarden. Detta program ska tjäna som riktlinjer både vid möblering av nya gator, platser och parker samt vid upprustning av befintliga miljöer. Det är därvid viktigt att tänka på helheten och inte byta till andra typer av möbler utan att analysera vad som finns i omgivningen och vad som passar ihop. Några övriga program som tillämpas i staden är: Stockholm en stad för alla. Handbok för utformning av en tillgänglig och användbar miljö Stenstadens gatumiljö. Råd och riktilinjer vid upprustning och förändring Teknikskåp i park och stad. Policy vid utformning och placering. 3

4 Karaktärer i stadsmiljön Staden rymmer generella och unika gaturum, platser och parker med stora egna kvaliteter. Dessa måste behandlas utifrån historiska, estetiska och funktionella värden. Gatu- och parkmiljö kan grovt klassificeras i grupper: Normalgata innerstaden. Normalgata Normalgata innefattar de flesta av innerstadens gator och ytterstadens bostadsgator. Gatorna har standardmaterial med få variationer. Ytterstadens gångbanor är plattsatta eller asfalterade medan innerstadens huvudsakligen är täckta med betongplattor. Esplanader Gator med trädplanteringar och gångstråk i mitten, som till exempel Valhallavägen, Ringvägen och Lugnets Allé. Esplanadernas gångbanor kan ha standard utförande men beläggning och möblering i den trädplanterade mittremsan är inte standardiserade. Normalgata ytterstaden. Specifika torg och gatumiljöer Gator och platser med en unik utformning, till exempel Östermalmstorg, Stureplan, Hötorgscity, Västertorp och Kista. Platser och affärsstråk Gator eller platser med stort serviceutbud och många besökare. Här finns en förhöjd standard, större variation i beläggning än på normalgatan samt en större mängd gatumöbler och andra fasta anordningar. Några exempel är Sergelgatan, Biblioteksgatan, Kungsgatan och yttestadens T-banetorg som Liljeholmen, Skärholmen, Farsta och Fruängen. Normalgata villaområde. Kulturhistoriska miljöer Gator och platser som klassats som kulturhistoriskt intressanta, som Gamla stan, Mariaberget, Äppelviken, Vällingby och Enskede. Beläggning och möblering är inte standardiserade utan anpassas till gatumiljöns eller platsens kulturhistoriska bakgrund. Parker och naturområden Varje park eller naturområde är i sig en unik miljö, men flertalet av parkernas möbler och detaljer lämpar sig väl för standardisering. Även här finns många viktiga undantag där miljöns speciella särart ställer högre krav än ett standardsortiment kan erbjuda. Standarden för parkmiljöns möbler är i många fall gemensam med gatumiljön, men den kan skilja sig i vissa delar. Kaj marin karaktär. Kajer och stränder Kajerna präglas av en marin karaktär med stensättning eller asfalt och kraftig granitskoning mot vattnet. Stränderna karakteriseras av promenadstråk i grönska som når ner till vattnet, som Mälarhöjden och Norr Mälarstrand. 4

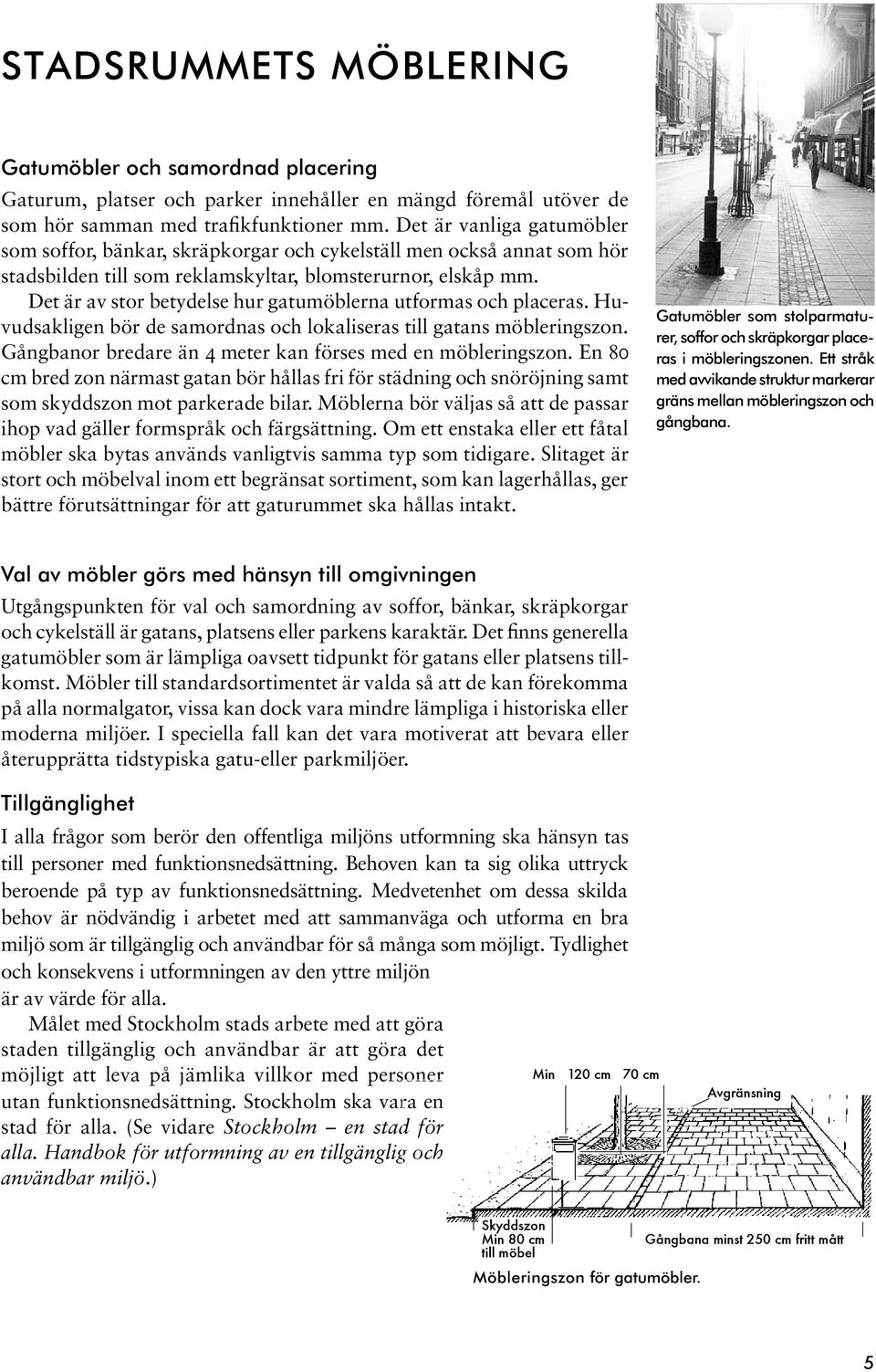

5 Stadsrummets möblering Gatumöbler och samordnad placering Gaturum, platser och parker innehåller en mängd föremål utöver de som hör samman med trafikfunktioner mm. Det är vanliga gatumöbler som soffor, bänkar, skräpkorgar och cykelställ men också annat som hör stadsbilden till som reklamskyltar, blomsterurnor, elskåp mm. Det är av stor betydelse hur gatumöblerna utformas och placeras. Huvudsakligen bör de samordnas och lokaliseras till gatans möbleringszon. Gångbanor bredare än 4 meter kan förses med en möble rings zon. En 80 cm bred zon närmast gatan bör hållas fri för städning och snöröjning samt som skyddszon mot parkerade bilar. Möblerna bör väljas så att de passar ihop vad gäller formspråk och färgsättning. Om ett enstaka eller ett fåtal möbler ska bytas används vanligtvis samma typ som tidigare. Slitaget är stort och möbelval inom ett begränsat sortiment, som kan lagerhållas, ger bättre förutsättningar för att gaturummet ska hållas intakt. Gatumöbler som stolp arma tu rer, soffor och skräp korgar placeras i möblerings zonen. Ett stråk med avvikande struk tur markerar gräns mellan möble rings zon och gångbana. Val av möbler görs med hänsyn till omgivningen Utgångspunkten för val och samordning av soffor, bänkar, skräpkorgar och cykelställ är gatans, platsens eller parkens karaktär. Det finns generella gatu möbler som är lämpliga oavsett tidpunkt för gatans eller platsens tillkomst. Möbler till standardsortimentet är valda så att de kan förekomma på alla normalgator, vissa kan dock vara mindre lämpliga i historiska eller moderna miljöer. I speciella fall kan det vara motiverat att bevara eller återupprätta tidstypiska gatu-eller parkmiljöer. Tillgänglighet I alla frågor som berör den offentliga miljöns utformning ska hänsyn tas till personer med funktionsnedsättning. Behoven kan ta sig olika uttryck beroende på typ av funktionsnedsättning. Medvetenhet om dessa skilda behov är nödvändig i arbetet med att sammanväga och utforma en bra miljö som är tillgänglig och användbar för så många som möj ligt. Tydlighet och konsekvens i utformningen av den yttre miljön är av värde för alla. Målet med Stockholm stads arbete med att göra staden tillgänglig och användbar är att göra det möjligt att leva på jämlika villkor med personer utan funktionsnedsättning. Stockholm ska vara en stad för alla. (Se vidare Stockholm en stad för alla. Handbok för utformning av en tillgänglig och användbar miljö.) Min 120 cm 70 cm Avgränsning Skyddszon Min 80 cm Gångbana minst 250 cm fritt mått till möbel Möbleringszon för gatumöbler. 5

6 Olika typer av gatumöbler Soffa med armstöd. Det är många olika gatumöbler som ska samsas i det offentliga rummet, såväl sådana som är stadens ansvar och sådana som har andra huvudmän. Utöver de som nämns här finns exempelvis belysningsstolpar och armaturer, behållare för källsortering, buntlådor och elskåp. En successiv uppdatering av stadens gatumöbler kan öka möjligheten till samordning samt förenkla underhållet. Många av de i möbelprogrammet presenterade gatumöblerna är av generell karaktär och kan användas i såväl äldre som nyare miljöer. Historiserande gatumöbler lämpar sig i områden med bebyggelse från tiden före sekelskiftet 1900, andra passar bättre för moderna miljöer från 1930-talet och framåt. En bedömning får göras från fall till fall. Soffor och bänkar Stadens soffor och bänkar ska vara bekväma och samtidigt lätta att underhålla. Sofforna ska vara godkända ur tillgänglighetssynpunkt. Soffor och bänkar ska kunna levereras i stadens stan dardkulörer. De ska kunna skru vas fast i mark och betong bjälklag. Säsongssoffor i målat trä eller gjutjärn kan ställas ut sommartid. Armstöd och raka sitsar är en fördel. Plats för rullstol eller barnvagn ska finnas invid sittplats. Skräpkorg. Skräpkorgar Skräpkorgar placeras i möbleringszon i anslutning till soffa, busshållplats eller övergångsställe och samordnas med övrigt sortiment. Inkastet ska inte vara högre upp än 80 cm över mark. En allmän strävan är att reducera antalet stolpar i gatumiljön. Ur driftssynpunkt är det dock en fördel med skräpkorgar på egen stolpe. Pollare och avstängning Pollare används för avstängning, eller som skydd för påkörning. I hamnmiljö utförs pollare vanligen i granit med ett tungt och permanent uttryck. I äldre historiska miljöer används pollare i gjutjärn. Höj- och sänkbara pollare kan behövas i vissa lägen. Pollare ska avvika i ljushet mot markbelägg ningen. Pollare. 6

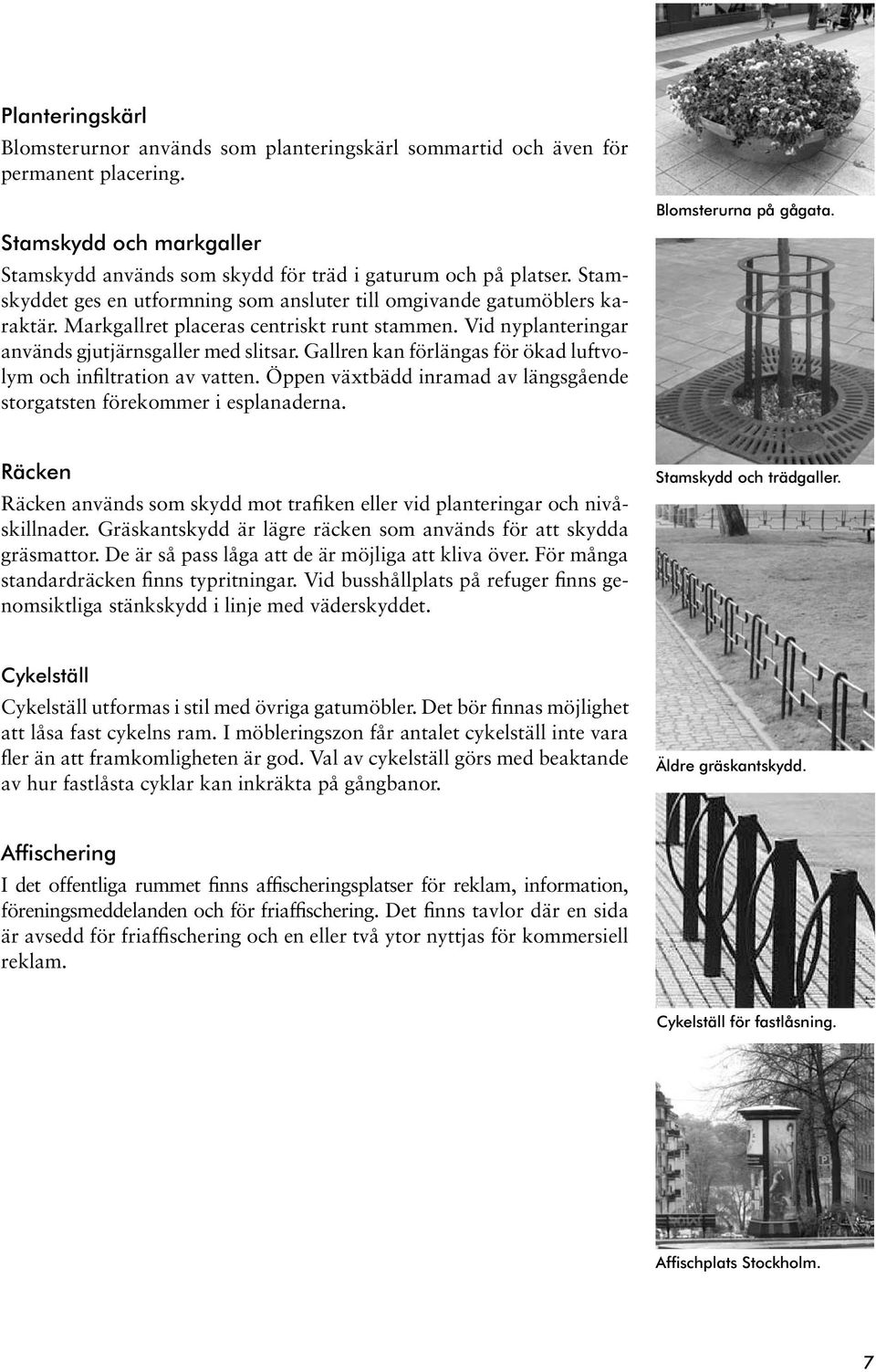

7 Planteringskärl Blomsterurnor används som plante ringskärl sommartid och även för permanent placering. Stamskydd och markgaller Stamskydd används som skydd för träd i gaturum och på platser. Stamskyddet ges en utformning som ansluter till omgivande gatumöblers karaktär. Markgallret pla ce ras centriskt runt stammen. Vid nyplan teringar används gjut järnsgaller med slitsar. Gallren kan förlängas för ökad luftvolym och infiltration av vatten. Öppen växtbädd inramad av längsgående storgatsten förekommer i esplanaderna. Blomsterurna på gågata. Räcken Räcken används som skydd mot trafiken eller vid planteringar och nivåskillnader. Gräskantskydd är lägre räcken som används för att skydda gräsmattor. De är så pass låga att de är möjliga att kliva över. För många standardräcken finns typritningar. Vid busshållplats på refuger finns genomsiktliga stänkskydd i linje med väderskyddet. Stamskydd och trädgaller. Cykelställ Cykelställ utformas i stil med övriga gatumöbler. Det bör finnas möjlighet att låsa fast cykelns ram. I möbleringszon får antalet cykelställ inte vara fler än att framkomligheten är god. Val av cykelställ görs med beaktande av hur fastlåsta cyklar kan inkräkta på gångbanor. Äldre gräskantskydd. Affischering I det offentliga rummet finns affischeringsplatser för reklam, infor mation, föreningsmeddelanden och för friaffischering. Det finns tavlor där en sida är avsedd för friaffischering och en eller två ytor nyttjas för kommersiell reklam. Cykelställ för fastlåsning. Affischplats Stockholm. 7

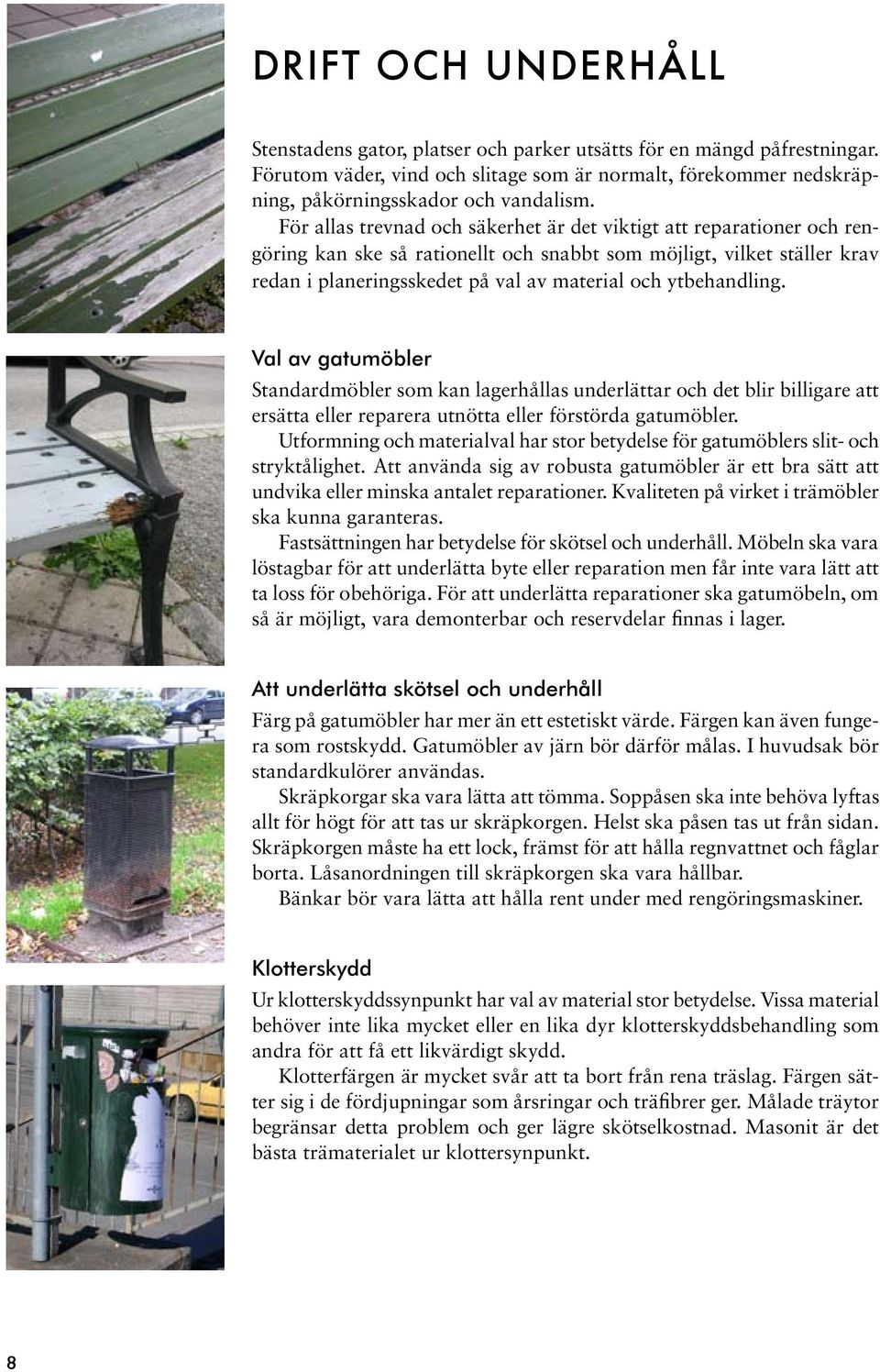

8 Drift och underhåll Stenstadens gator, platser och parker utsätts för en mängd påfrestningar. Förutom väder, vind och slitage som är normalt, förekommer nedskräpning, påkörningsskador och vandalism. För allas trevnad och säkerhet är det viktigt att reparationer och rengöring kan ske så rationellt och snabbt som möjligt, vilket ställer krav redan i plane ringsskedet på val av material och ytbehandling. Val av gatumöbler Standardmöbler som kan lagerhållas underlättar och det blir billigare att ersätta eller reparera utnötta eller förstörda gatumöbler. Utformning och materialval har stor betydelse för gatumöblers slit- och stryktålighet. Att använda sig av robusta gatumöbler är ett bra sätt att undvika eller minska antalet reparationer. Kvaliteten på virket i trämöbler ska kunna garanteras. Fastsättningen har betydelse för skötsel och underhåll. Möbeln ska vara löstagbar för att underlätta byte eller reparation men får inte vara lätt att ta loss för obehöriga. För att underlätta reparationer ska gatumöbeln, om så är möjligt, vara demonterbar och reservdelar finnas i lager. Att underlätta skötsel och underhåll Färg på gatumöbler har mer än ett estetiskt värde. Färgen kan även fungera som rostskydd. Gatumöbler av järn bör därför målas. I huvudsak bör standardkulörer användas. Skräpkorgar ska vara lätta att tömma. Soppåsen ska inte behöva lyftas allt för högt för att tas ur skräpkorgen. Helst ska påsen tas ut från sidan. Skräpkorgen måste ha ett lock, främst för att hålla regnvattnet och fåglar borta. Lås anordningen till skräpkorgen ska vara hållbar. Bänkar bör vara lätta att hålla rent under med rengöringsmaskiner. Klotterskydd Ur klotterskyddssynpunkt har val av material stor betydelse. Vissa material behöver inte lika mycket eller en lika dyr klotterskyddsbehandling som andra för att få ett likvärdigt skydd. Klotterfärgen är mycket svår att ta bort från rena träslag. Färgen sätter sig i de fördjupningar som årsringar och träfibrer ger. Målade träytor begränsar detta problem och ger lägre skötselkostnad. Masonit är det bästa trämaterialet ur klottersynpunkt. 8

9 Färgsättning Kulörer som används i gaturummet ska vara väl samordnade, inte dominera och antalet kulörer begränsas. Soffor, bänkar och skräpkorgar i parker och naturområden är förträdesvis i den mörka»stockholmsgröna«kulören. I gaturummen är det de grå och svarta färgställningarna som dominerar och soffor och bänkar kan vara röda. För att förenkla och skapa enhetlighet i gatumiljön bör standardkulörer användas. En färgstandard underlättar även vid inköp, underhåll och lagerhållning. Avsteg från färgstandard kan göras där staden medvetet väljer detta. Här visas föreslagna kulörer och användningsområden. För personer med synnedsättning är det framför allt kontrasten ljus mörker som är viktig för att kunna uppmärksamma föremål. En konsekvent färgsättning underlättar. Skräpkorgar, underreden till soffor, handledare, räcken, gräskantskydd, belysningsstolpar vid kajer. Svart NCS: S9000-N, RAL 9005 Skräpkorgar, soffor, väderskydd, gräs kantskydd, trafiksignal- och belysningsstolpar.»stock holms grön«ncs: S8010-G10Y, RAL: 6009 Färgåtergivningen i detta tryck kan avvika från originalkulörerna. Belysningsstolpar, räcken mm. Mörkt grå NCS S 8000-N, RAL 7022 Teknikskåp mm. Grågrön S 7005-G80Y, RAL 7009 Belysningsstolpar, soffor, handledare. Grå NCS S 6502-B, RAL 7012 Soffor i gaturummet i innerstaden Röd NCS: 5040-Y80R, RAL

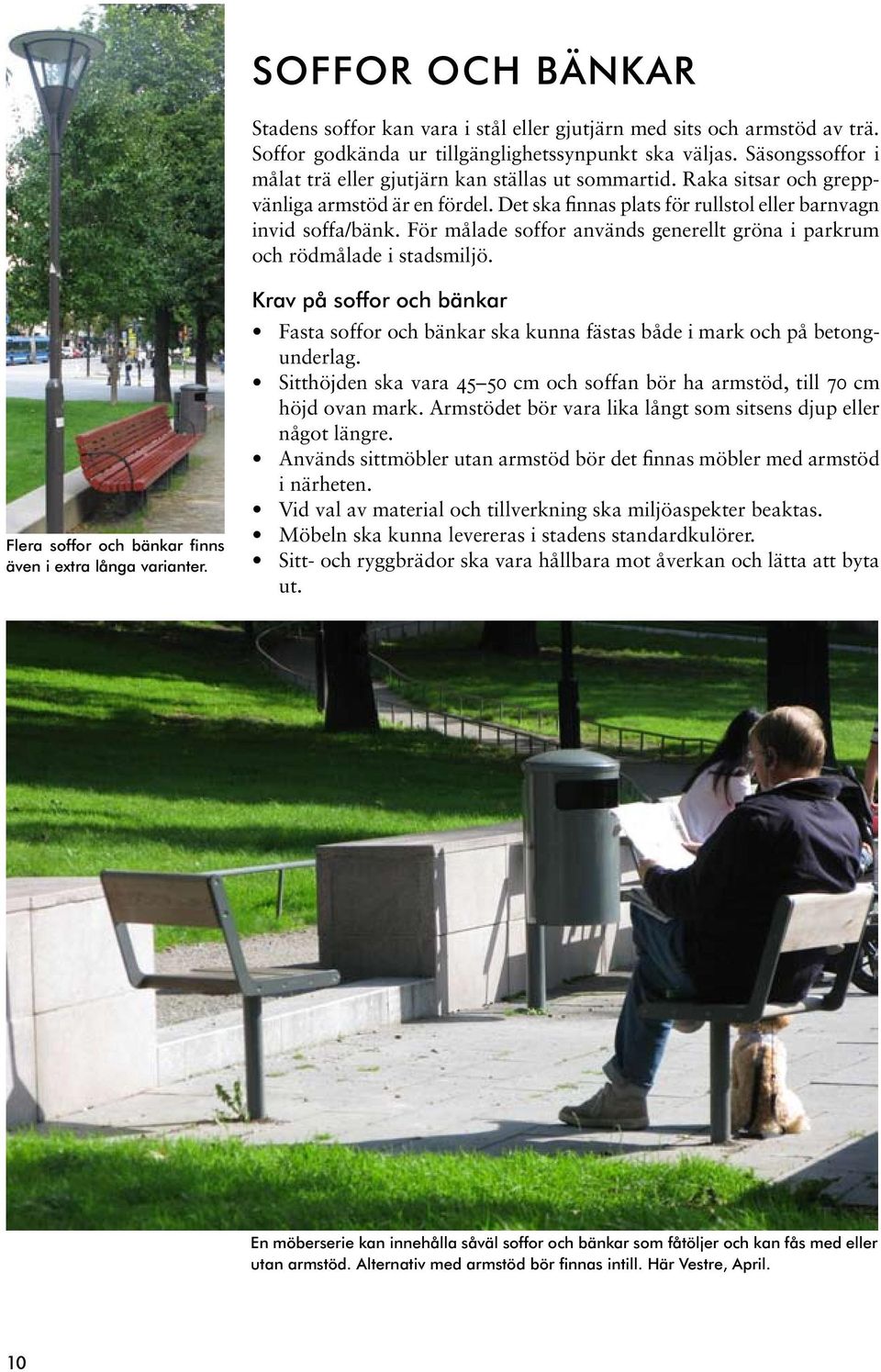

10 Soffor och bänkar Stadens soffor kan vara i stål eller gjutjärn med sits och armstöd av trä. Soffor godkända ur tillgänglighetssynpunkt ska väljas. Säsongssoffor i målat trä eller gjutjärn kan ställas ut sommartid. Raka sitsar och greppvänliga armstöd är en fördel. Det ska finnas plats för rullstol eller barnvagn invid soffa/bänk. För målade soffor används generellt gröna i parkrum och rödmålade i stadsmiljö. Flera soffor och bänkar finns även i extra långa varianter. Krav på soffor och bänkar Fasta soffor och bänkar ska kunna fästas både i mark och på betongunderlag. Sitthöjden ska vara cm och soffan bör ha armstöd, till 70 cm höjd ovan mark. Armstödet bör vara lika långt som sitsens djup eller något längre. Används sittmöbler utan armstöd bör det finnas möbler med armstöd i närheten. Vid val av material och tillverkning ska miljöaspekter beaktas. Möbeln ska kunna levereras i stadens standardkulörer. Sitt- och ryggbrädor ska vara hållbara mot åverkan och lätta att byta ut. En möberserie kan innehålla såväl soffor och bänkar som fåtöljer och kan fås med eller utan armstöd. Alternativ med armstöd bör finnas intill. Här Vestre, April. 10

11 Standardsoffor och bänkar Standardmöblerna kan passa olika bra i olika sammanhang. Som riktlinje finns lämpliga miljöer angivna vid respektive soffa/bänk.»generell«innebär att möbeln kan vara lämplig i de flesta sammanhang.»modern«indikerar att möbeln i huvudsak kan passa i modernistiska miljöer från 1930-talet och framåt. Med»äldre miljö«förstås miljöer i huvudsak tillkomna före 1930-talet. AA 3000, Veksø. Oljebehandlad mahogny eller ask. Finns även som bänk. Moderna miljöer Torg, gator, kajer. Vestre, April. Monteras ge nom nedgjutning. Finns som bänk och som stol, med eller utan armstöd och rygg. Moderna miljöer Park, torg, gata. Veksø, SB Finns med arm stöd. Monteras genom nedgjutning. Finns också som bänk. Moderna miljöer Park, torg, gata. Nola, Kalmar. Finns som tresits- och tvåsitssoffa samt som ensitsfåtölj. Ett mer greppvänligt armstöd är under utveckling. Generell. Nola Sakura, extra lång. Finns även normallängd. Ek, teak, alternativt täcklaserad furu. Virkestjocklek 42 alternativt 68 mm. Med eller utan armstöd. Greppvänligt handtag finns. Generell. 11

12 Standardsoffor och bänkar I parkmiljöer väljs gröna eller träfärgade soffor. Armstöden ska vara greppvänliga. Sitthöjden beaktas vid montering av soffor. I miljöer med bänkar bör det finnas soffor med armstöd i närheten. Hags, Djurgården. Monteras genom nedgjutning. Med eller utan armstöd. Stativen ska målas. Generell Park och enklare torg. Malus, Sävstaholm. Finns med medar för lös placering eller fastskruvning och med förlängda ben för fastgjutning. Generell Park och enklare torg. Malus, Bergius. Finns som tresits. Monteras genom fastgjutning alternativt lös placering. Finns med»kula«på armstödet samt med armstöd med trä överliggare. Generell Park och enklare torg. Skandinavia, parksoffa NF2301M. Parksoffa med armstöd. Brunlaserad furu. Generell Park och enklare torg. 12

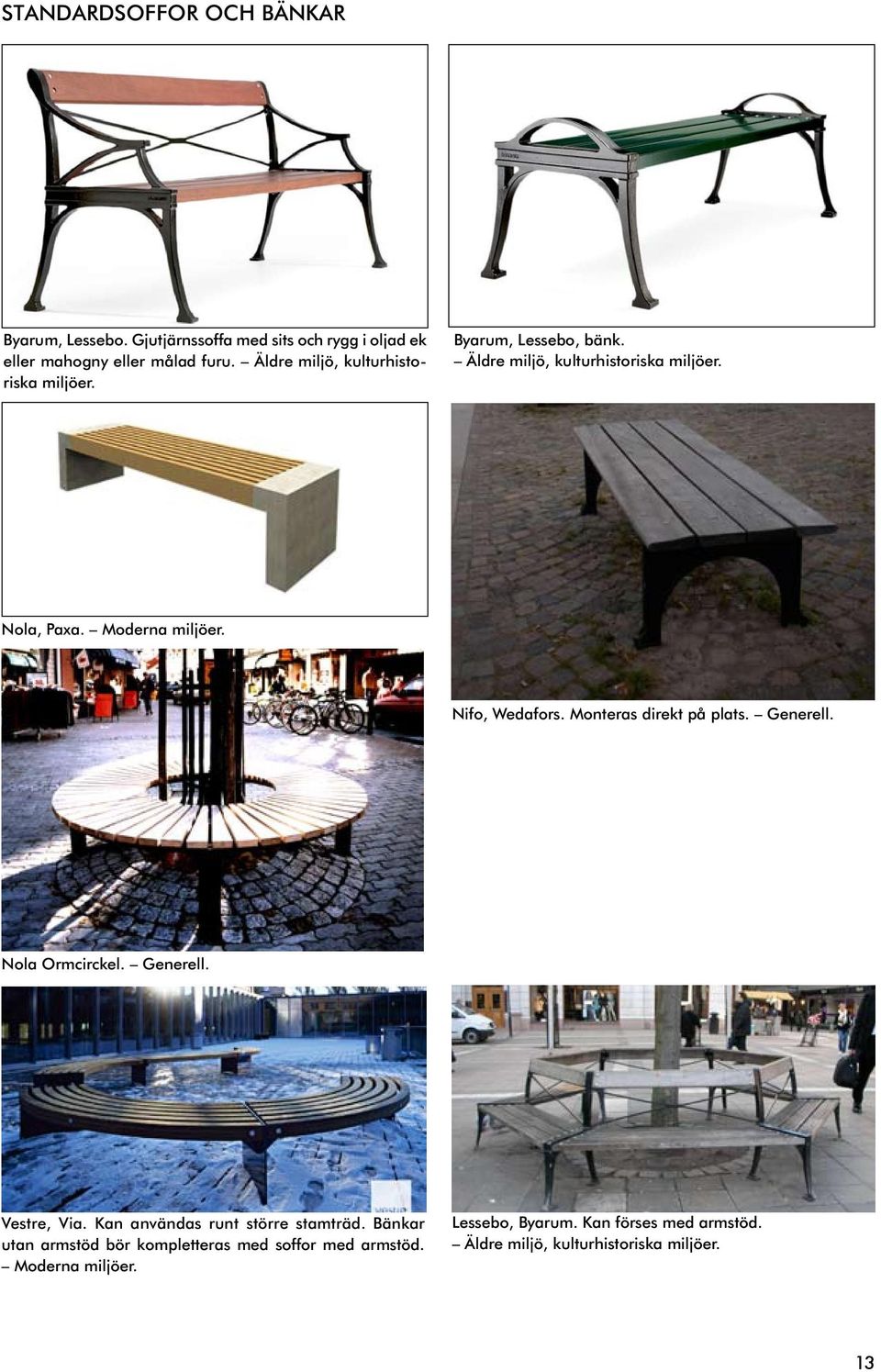

13 Standardsoffor och bänkar Byarum, Lessebo. Gjutjärnssoffa med sits och rygg i oljad ek eller mahogny eller målad furu. Äldre miljö, kulturhistoriska miljöer. Byarum, Lessebo, bänk. Äldre miljö, kulturhistoriska miljöer. Nola, Paxa. Moderna miljöer. Nifo, Wedafors. Monteras direkt på plats. Generell. Nola Ormcirckel. Generell. Vestre, Via. Kan användas runt större stamträd. Bänkar utan armstöd bör kompletteras med soffor med armstöd. Moderna miljöer. Lessebo, Byarum. Kan förses med armstöd. Äldre miljö, kulturhistoriska miljöer. 13

14 Soffor till specifika platser, exempel Till vissa specifika plaster kan andra soffor eller bänkar väljas. Vilka plaster och möbler som kan vara aktuella får avgöras från fall till fall. Byarum, Ormbunkssoffan. Gjutjärnssoffa. Den gröna används exempelvis i Kungsträdgården och på Gustav Adolfs Torg och den vita på Brunkebergstorg. Nola, Sergel. Används vid Sergels Torg. Nola, Zickla. Används i Hammarby Sjöstad. Nola, Nova. Dubbelsoffa på Drottninggatan. Säsongssoffa, standard Säsongssoffor är sådana som endast finns utplacerade under sommarsäsongen. Det finns en säsongssoffa i standardsortimentet, den så kallade Stockholmssoffan. Malus, Stockholmssoffan. Staplingsbar. Finns med armstöd. Används i parker. 14

15 Skräpkorgar Valet av skräpkorgar styrs av platsens karaktär och av funktionella krav, som skötsel och tömning. Skräpkorgarna ska ha lämplig kapacitet, en tilltalande design, vara skyddande mot väder och vind och kunna stå emot vandalisering. Skräpkorgarna ska vara lätta att hantera, så att tömning och påsbyte kan ske utan för många handgrepp. Plastpåsar bör synas så lite som möjligt. I skräpkorgar där påsen delvis är synlig, bör den ha en kulör som ansluter till skräpkorgen. En utformning och yta som begränsar möjligheten till otillåten affischering är att föredra, liksom material och utformning som klarar klottersanering. Skräpkorgar bör placeras konsekvent i stadsmiljön. De placeras i möble ringszon i anslutning till soffa, busshållplats eller övergångsställe och samordnas med övrigt sortiment. För att inte öka antalet stolpar kan skräpkorgar placeras på redan befintliga stolpar. En strävan är att minimera antalet stolpar i gatumiljön. Skräpkorgar får inte placeras på trafikstolpar. Skräpkorgar funktionella krav: Olika volymer mindre skräpkorg på minst 50 liter och större på minst 120 liter. Tak eller lock som skyddar mot fåglar och nederbörd. Taket/locket bör vara välvt eller sluttande för att motverka placering av skräp. Skräpkorgarna ska vara lättömda och ha en enkel påsinfästning. Helst bör skräpkorgarna ha fronttömning. Hållbarhet mot åverkan, som stötar och eld. Alternativ fastsättning på egen eller samordning på annan stolpe. Yta som försvårar affischering och klotter och som försvårar för råttor att ta sig upp. Skräpkorgar ska inte behöva låsas med nyckel. Inkast högst 80 cm över marken, en optimal höjd för personer som använder rullstol. Konstruktion som döljer plastpåsen. 15

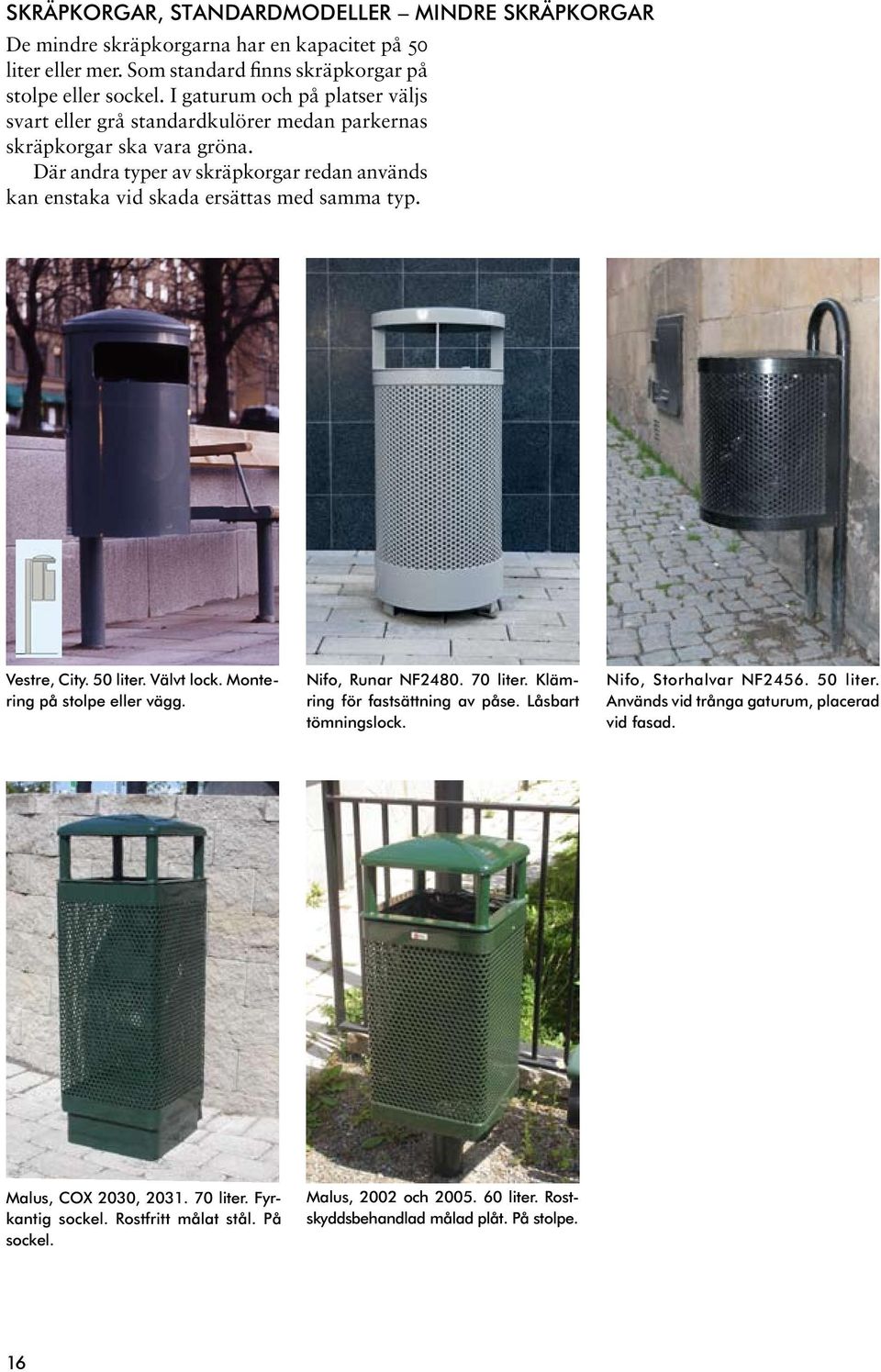

16 Skräpkorgar, Standardmodeller mindre Skräpkorgar De mindre skräpkorgarna har en kapacitet på 50 liter eller mer. Som standard finns skräpkorgar på stolpe eller sockel. I gaturum och på platser väljs svart eller grå standardkulörer medan parkernas skräpkorgar ska vara gröna. Där andra typer av skräpkorgar redan används kan enstaka vid skada ersättas med samma typ. Vestre, City. 50 liter. Välvt lock. Montering på stolpe eller vägg. Nifo, Runar NF liter. Klämring för fastsättning av påse. Låsbart tömningslock. Nifo, Storhalvar NF liter. Används vid trånga gaturum, placerad vid fasad. Malus, COX 2030, liter. Fyrkantig sockel. Rostfritt målat stål. På sockel. Malus, 2002 och liter. Rost skydds behandlad målad plåt. På stolpe. 16

17 Skräpkorgar, Standardmodeller större Skräpkorgar De större skräpkorgarna är på 120 liter eller mer. Skräpkorgarna placeras ut i parker eller på platser med många besökare eller vid stora evenemang. De kan ställas ut säsongsvis eller vid särskilda tillfällen. För parkmiljöer väljs grön kulör. Skräpkorgarna bör ha fronttömning. Vestre, City liter. Välvt lock. Byarum, Gjutjärn. 125 liter. Jansson & Partner, MGB garage, 120, 240 och (som bilden) 340 liter. Den har ett sopkärl på hjul. Maskintöms beaktas vid upphandling. Malus, Ribston skräpkorg / liter. Fyrkantig sockel. Monteras genom fastgjutning. Smekab, SSH, 160 liter Finns även med plant lock. Nifo, Adrian NF2490. Elförzinkad, pul verlackad stålplåt. Bottentyngd av betong. Låsbar tömningsdörr. Volym 134 liter. 17

18 Pollare och avstängning Det finns ett begränsat antal inkörningshinder i form av lejon och lejoninnor i betong. Lejonen används på Drottninggatan och lejoninnorna på ytterstadens torg. Konstnär Anders Årfeldt. Pollare används för permanent eller tillfällig avstängning, eller som skydd för påkörning. I stadsmiljöer används pollare av sten eller gjutjärn. Belysningspollare är komplement till gatubelysning. De kan användas för att markera gränser mellan olika funktioner eller för att skapa en intimare»halvoffentlig«miljö. I trafikmiljöer med bilar och bussar är belysningspollare mindre lämpliga med tanke på risken för påkörning. Gjutjärnspolllare. Höjd 930 mm. JOM För äldre miljöer. Pollare av stålrör. Diameter 108 mm, höjd 900 mm. Permanent eller löstagbar. Nifo NF8000 Ströget resp. NF8005 Ströget. Generell. Pollare av stålrör med diametern 220 mm. Höjd 750 mm. Nifo NF8010 Ströget. Generell. Rund cylinderformad granitpollare. Höjd 700 mm. Diameter cirka 250 mm. Krysshamrad. Rundad översida. Snubbel risk beaktas. Generell. Rund konformad granitpollare. Höjd 700 mm. Diameter vid mark cirka 250 mm. Krysshamrad. Rundad översida. Kan förses med kedja. Generell. Fyrkantig granitpollare. Höjden behöver vara minst 600 mm för att undvika snubbelrisk. Moderna miljöer. 18

19 Belysingspollare. Targetti Poulsen, Starke Louis. Belysingspollare. Noral, Horizon. Belysingspollare. Belysningspollare vid kaj markerar gräns mot vattnet. Thorn, Hammarby Sjöstad. Det finns behov av inkörningshinder med motsvarande funktion som Lejonen. De bör utformas så att de inte kan användas som av ställningsyta och inte heller uppmuntra till lek. Pollare med eluttag. Används på torg och platser där el kan behövas för tillfälliga evenemang. Hess, Toledo. Höj- och sänkbara pollare Pollare för stads miljöer där trafiken måste regle ras. Pollaren av galvaniserat stål, mantel av rosfritt stål. Hyd rauliskt kontrollerbar och kan utrustas med lysdioder. Vitt ljus förordas i stadsmiljö. Mecurity CityPillar. Inkörningshinder. Överkörningsbar pollare. Pollarna rätar upp sig efter påkörning. Pollarna är genomfärgade, diameter 150 mm. Finns i svart, grått och vitt. Rubaek & Co, Neopolitan

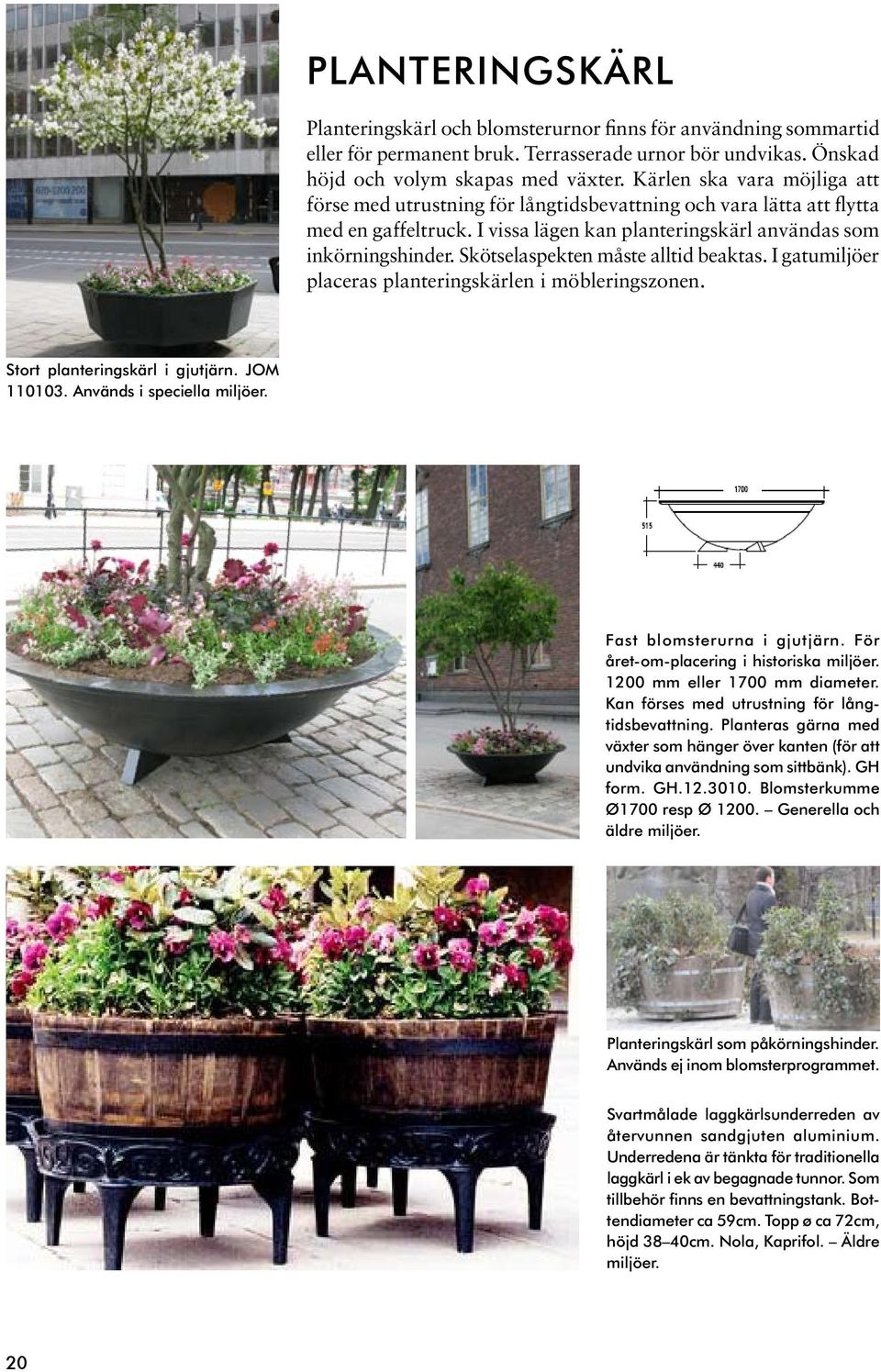

20 planteringskärl Planteringskärl och blomsterurnor finns för användning sommartid eller för permanent bruk. Terrasserade urnor bör undvikas. Önskad höjd och volym skapas med växter. Kärlen ska vara möjliga att förse med utrustning för långtidsbevattning och vara lätta att flytta med en gaffeltruck. I vissa lägen kan planteringskärl användas som inkörningshinder. Skötselaspekten måste alltid beaktas. I gatumiljöer placeras planteringskärlen i möbleringszonen. Stort planteringskärl i gjutjärn. JOM Används i speciella miljöer. Fast blomsterurna i gjutjärn. För året-om-placering i historiska miljöer mm eller 1700 mm diameter. Kan förses med utrustning för långtidsbevattning. Planteras gärna med växter som hänger över kanten (för att undvika användning som sittbänk). GH form. GH Blomsterkumme Ø1700 resp Ø Generella och äldre miljöer. Planteringskärl som påkörningshinder. Används ej inom blomsterprogrammet. Svartmålade laggkärlsunderreden av återvunnen sand gjuten aluminium. Under redena är tänkta för traditionella lagg kärl i ek av begagnade tunnor. Som till behör finns en bevattningstank. Bottendiameter ca 59cm. Topp ø ca 72cm, höjd 38 40cm. Nola, Kaprifol. Äldre miljöer. 20

21 Blomsterurna som kan utrustas med förhöjningsring eller/och kapilär långtidsbevattning. Den är lätt och går bra att flytta för vinterförvaring. Finns i fem stor lekar med diameter från 500 till 2200 mm. Föregrädesvis används storlekarna med 800 mm respektive 1600 mm diameter i grå kulör. Används i generella och moderna miljöer. Glasfiberprodukter, Oas. Centralt placerade på Liljeholmstorget står åtta specialritade blomlådor, diameter 1500 mm. Går bra att lyfta med gaffeltruck. Nivå Landskapsarkitektur. Generella och moderna miljöer. Panteringskärl av naturgrå betong i måtten 600x600 och 800x800mm, höjd 900 mm. De finns med ingjutet fundament i stål. Fyra justerbara tassar kan ta upp mindre lutningar i marknivå och underlättar vid lyft med truckgafflar. S:t Eriks, Bergen. Moderna miljöer. 21

22 Stamskydd och markgaller För att skydda stammen bör träd i utsatta lägen förses med stamskydd. Stamskyddet ska vara stabilt för att också vara ett skydd för påkörning. Stamskydd väljs som ansluter till befintliga markgaller och omgivande gatumöblers karaktär. Trädgroparna är öppna eller föresedda med markgaller. Öppna växtbäddar kan inramas med smågatsten, storgatsten eller en järnram. Öppna växtbäddar är mindre lämpliga ur tillgänglighetsaspekt och bör bara användas där det finns tillräckligt gångutrymme och vid stora befintliga träd som inte kan förses med galler. Markgaller kring träd kan förlängas med galler för ökad luftvolym och infiltration av vatten. Gallren måste klara erforderlig belastning. Stamskydd i gjutjärn form av två cirklar och fyra ståndare. JOM. Stamskydd av två rektan gu lära ramar av målat järn som skydd för trädet. JOM. Behöver av stabilitetsskäl göras grövre. Stamskydd av kraftiga järnrör, fungerar som påkörningshinder. Kungsträdgården. Ytterligare stamskydd behövs. Arbete pågår. 22

23 Markgaller i järn, 1400x1400 mm. passar bra tillsammans med betongplattor 350x350 mm. Hammarby Bruk. JOM. Äldre och generella miljöer. Markgaller i järn, 1400x1400 mm. passar bra tillsammans med betongplattor 350x350 mm. Hammarby Bruk. JOM. Generell. Markgaller. järn, 1400x1400 mm. Hamarby bruk, HB 810. JOM, Lateral. Moderna miljöer. Markgaller i järn. Diameter 1500 mm. De runda gallren passar till grus, asfalt och smågatsten. Hammarby Bruk, HB 808. JOM. Generell. Öppen växtbädd inramad av gatsten. Markgaller för skelettjordar. Grundstorleken är 1400x1400 mm kompletterad med galler 1400x700mm. Måtten passar till 350 mm betongplattor. Hammarbybruk, HB 806. Generell. 23

24 räcken Äldre gräskanskydd. Höjd 625 mm. Rundstång, dia meter 25 mm. Teknisk handbok typritning TH0045. Räcken används som skydd mot trafiken eller för att skydda gräsmattor och planteringar samt vid nivåskillnader. De finns i olika höjder och utförande. Utformning väljs som anknyter till platsen. Gräskantskydd är lägre räcken som används för att skydda gräsmattor och planteringar eller för att skapa rumslighet. De är så pass låga att de är möjliga att kliva över. Ambitionen är att alla generella räcken på sikt ska finnas i Teknisk Handbok. Karlavägen med äldre gräskanskydd typiskt för Stockholm. Teknisk handbok typritning TH0045. Smidesräcken i två olika höjder, 450 respektive 700 mm. Kommer in i Teknisk handbok. Norra Bantorget. Räcke i plattstål med uppåt avsmalnande ståndare. Inga mellanliggare. Lilla Västerbron. Anknyter till stamskydd från JOM. Räcke vid parklek. Finns i Teknisk handbok, under revidering. 24

25 Kraftigt räcke för att förhindra påkörning. Rörräcke med två horisontella rör. Korsningen Kungsgatan/Kungsholmsgatan. Kommer in i Teknisk Handbok. Gräskantskydd. Teknisk handbok TH0051,»Gräs kantskydd«. Smäckert gräskantskydd. Centralbadets gård. Kommer in i Teknisk Handbok. Kraftigt räcke för att förhindra påkörning. Även som avgränsning av trädrad mot körbana. Fristående sektioner, vilket gör dem enklare att rikta och byta ut. Narvavägen. Räckeshandboken. Kommer in i Teknisk Handbok. Räcke typ Antik-96, finns med två- och trerörsstolpe, Räckeshandboken. Äldre miljöer. 25

26 Räcke i stål. Höjd 800 mm, överliggare 30x40 mm. Ståndare i fyrkantsstång 35x35 mm. Mellanföljare, 2 st plattstål 6x20 mm. Spjälor av fyrkantsstång 14x14 mm. Med eller utan knoppar. Teknisk Handbok, typritning TH0044, typ»s:t Eriksgatan«. Vänstra bilden: Enkelt trapp- och murräcke i plattstål utan spjälor. Höjd 900 mm. Överliggare och ståndare i plattstål 50x15 mm. Teknisk Handbok, typritning TH0043. Teknisk Handbok, typritning TH0043. Teknisk Handbok, typritning TH0041. Högra bilden: Enkelt räcke i rundstång utan spjälor. Trapp-, mur- och ledräcke höjd 900 mm. Handledare 35 mm i diameter, mellanföljare 28 mm i diameter. Kan även användas utan mellanföljare. Teknisk Handbok. Trapp-, mur- och ledräcke typritningsnummer TH0041. Trapp- och murräcke i plattstål 50x15 mm med spjälor 16x16 mm. Handledare i plattstål 50x15 mm. Teknisk Handbok, typritning TH

27 Cykelställ Utdrag ut Cykelhandboken»Cykelställ utformas i stil med övriga gatumöbler. Det bör finnas möjlighet att låsa fast cykelns ram. I möbleringszon får antalet cykelställ inte vara fler än att framkomligheten är god. Låga grå cykelställ av traditionell typ kan vara svåra att se. Runda cykelställ är inte lämpliga.«27

28 för föreningsmeddelanden Äldre anslagstavla för föreningsmeddelanden, i anslutning till parker. Ansvarig: Stadsdelsförvaltningen. för föreningsmeddelanden Anslagstavlor för föreningsmeddelanden. Ansvarig: Trafikkontoret. Affischering I gaturummet finns affischeringsplatser för reklam, infor mation och olika former av friaffischering. Trafikkontoret har ett samarbete med JcDecaux för byggande och skötsel av friaffischeringsytor. Tavlorna har en sida avsedd för fri affischering och en eller två ytor som nyttjas för kommersiell reklam eller informaion från staden. Tavlorna rensas var 14:e dag. Överdagenskylt Överdagenskylten en vikbar skylt vid fasad. Används när lokalen är öppen, längst mellan klockan 8 och 19. Skylten får vara max 200 cm hög och skjuta ut max 40 cm från fasadliv. På båda sidor finns en reklamyta, 35 cm bred. Skylten går nästan ända ner till trottoaren. I ögonhöjd bör det finnas en gul kontrastrand. För ritning, se stockholm.se/upplatelser.»affischplats Stockholm«pelare För friaffischering i city. Ingen garanterad plats. Gratis. Ansvarig: Trafikkontoret.»Affischplats Stockholm«tavla För friaffischering i city. Ingen garanterad plats. Gratis. Ansvarig: Trafikkontoret. 28
