1 Möbelprogram Stockholm

2 Innehåll Inledning Principer för möblering Möblering efter miljö Färgpalett Möbler: Soffor& Bänkar Skräpkorgar Pollare Cykelställ Markgaller och stamskydd Räcken Urnor Arbetsgrupp: Trafikkontoret/Stadsmiljö: Jean-Louis Dessalles Konsulter: Liselott Luhr, Wilke Wirén Luhr Ameli Hellner, Wilke Wirén Luhr Bilder: Stockholm stad, WWL samt bilder från företagens hemsidor

3 Inledning Bakgrund Möbelprogram Stockholm 2014 är en uppdatering och revidering av Möbelprogram för Stockholms gator, platser och parker (Trafikkontoret 2009). Möbelprogrammet ska ligga till grund för val av utrustning vid nyexploatering, upprustning och förnyelse av den offentliga miljön i Stockholms stad. Genom att begränsa sortimentet skapas förutsättningar för att skapa en väl sammanhållen helhet och en enhetlig stadsbild. Den dominerande andelen av möbler i Stockholm bör vara av standardmodell. Avvikelse från programmet kan göras då speciella skäl föreligger. Exempel på sådana platser är nya områden eller väl avgränsade platser med tydlig egen identitet. Val av standardmöbler är gjort med tanke på såväl extensiva områden som för tätbebyggda miljöer. Möbler binds inte till specifika områden utan platsens karaktär avgör val av möbler. I anslutning till varje möbelkategori finns en prislista anno Denna ger en fingervisning om de olika möblernas kostnadsnivå i förhållande till varandra. Vi har valt att ej ange produktnummer då dessa kan ändras och då ge fel produkt. Generella krav Möbler ska väljas så att de passar ihop vad gäller formspråk och färgsättning. Möbler ska vara godkända ur tillgänglighetssynpunkt. Möbler ska kunna grundläggas med betongfundament eller kunna bultas fast i betongdäck. Vid val av material ska miljöaspekter beaktas. Trä väljs av lokal karaktär såsom ek, furu eller ask. Exotiska träslag bör undvikas. 3

4 Principer för möblering Generellt Gångbanor bredare än fyra meter kan förses med möbleringszon. En drift- och säkerhetszon på 0,6 meter närmast gatan och en zon på minst 2,5 meter intill fasader ska hållas fria från möbler. För att få ett ordnat intryck och för att underlätta framkomlighet och skötsel ska möbler i gatumiljön sättas i raka rader. Möbler bör väljas så att de passar ihop vad gäller formspråk och färgsättning. Om enstaka eller ett fåtal möbler ska bytas används vanligtvis samma typ och färg som tidigare. Standard för drift 2,5 meter fri gångbana eller annan gångyta behövs för att kunna städa snöröja effektivt. Inom denna zon placeras inga möbler. Tillgänglighetsanpassning Vid all möblering ska behovet hos personer med nedsatt funktion beaktas. Utplacering av möbler bör vara konsekvent och utformningen av enskilda möbler bör vara logisk och enkel att förstå. Om möjligt ska möbler kontrastera i färg mot omgivningen. Pollare bör utplaceras med ett c/c-avstånd av minst en meter. Möblering för ett behagligt socialt klimat Generellt tenderar man att vilja sitta där det är lä, där det inte är för höga ljudnivåer, där man kan få sol när det är svalt ute samt där det är skugga när solen är stark. Beroende på hur möblerna är placerade har man lättare eller svårare att kommunicera med varandra. Möjligheten att umgås är lättare om bänkar och soffor är placerade på tillräckligt nära avstånd från varandra att man kan föra ett samtal. 4

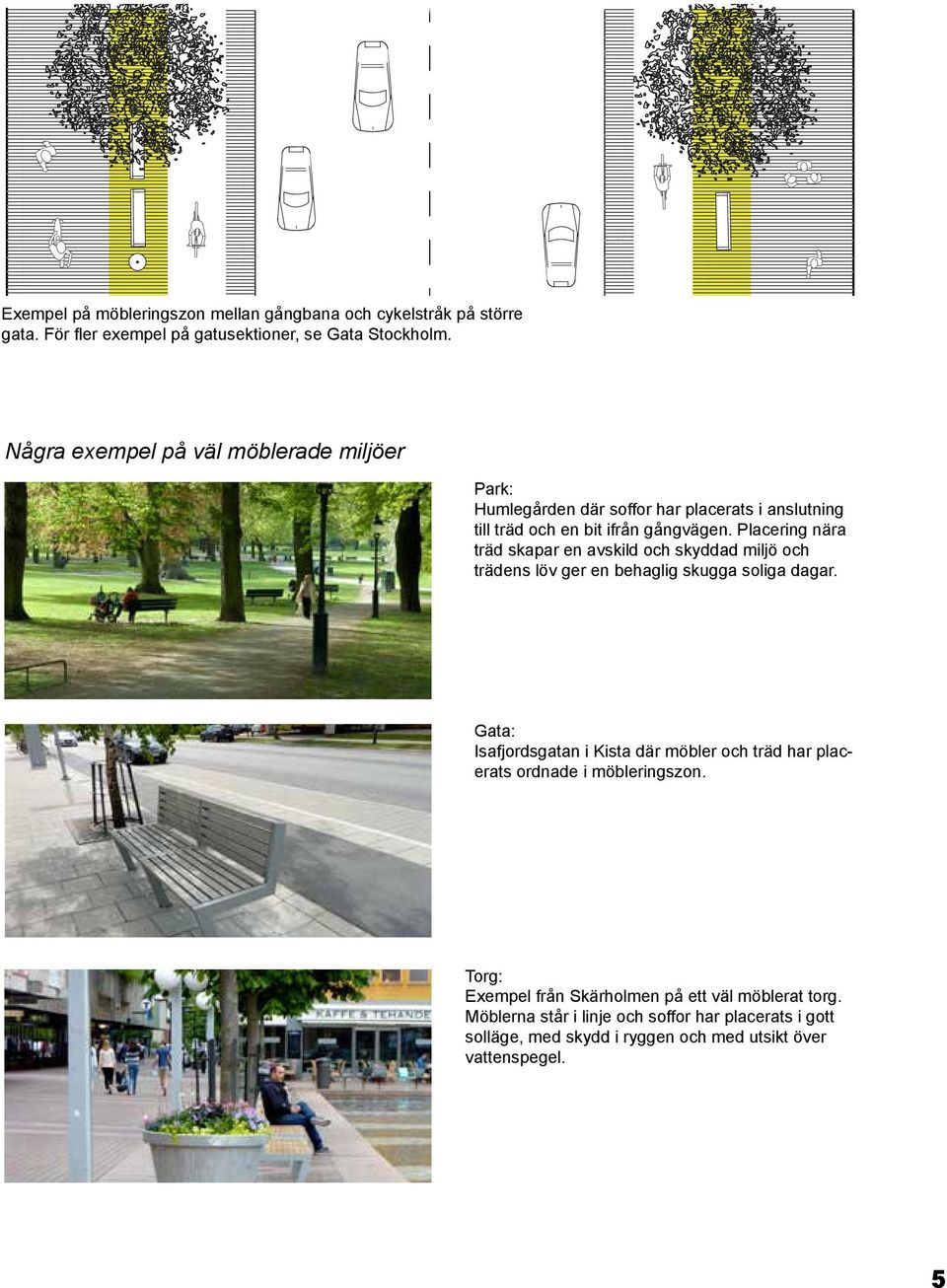

5 Exempel på möbleringszon mellan gångbana och cykelstråk på större gata. För fler exempel på gatusektioner, se Gata Stockholm. ågra exempel på väl möblerade miljöer Park: Humlegården där soffor har placerats i anslutning till träd och en bit ifrån gångvägen. Placering nära träd skapar en avskild och skyddad miljö och trädens löv ger en behaglig skugga soliga dagar. Gata: Isafjordsgatan i Kista där möbler och träd har placerats ordnade i möbleringszon. gångbana cykel möbleringszon skyddszon körbana Torg: Exempel från Skärholmen på ett väl möblerat torg. Möblerna står i linje och soffor har placerats i gott solläge, med skydd i ryggen och med utsikt över vattenspegel. 5

6 Möblering efter miljö Stockholms offentliga rum rymmer såväl generella som unika miljöer med eget uttryck. Miljöerna kan klassificeras i några olika grupper som en vägledning vid val av möbler. Generell park- och gatumiljö. Till denna kategori hör de flesta av stadens offentliga rum. Standarden för parkmiljöns möbler är i många fall gemensam med gatumiljöns. Den generella park- och gatumiljön är relativt flexibel vad det gäller val av möbler och många olika modeller av möbler från möbelprogrammet kan vara aktuella här. Historisk miljö. Till denna kategori hör exempelvis Gamla stan och många miljöer i stenstaden. Möblerna är här speciellt anpassade till att passa platsens historiska karaktär. Modern miljö. Dessa miljöers utformning är mera moderna än den generella. I dessa miljöer passar företrädesvis möbler med ett enkelt och modernt uttryck. I denna kategori finns en ganska stor flexibilitet i användningen av gatumöbler från möbelprogrammet. Kajer och marin miljö. Stockholms marina miljöer präglas ofta av stensatta kajer och granitskoning mot vattnet. Möblering får gärna vara i robusta material som tål slitage från vind och vatten och som passar till den marina karaktären så som omålat trä och granit. aturmiljö. Till denna kategori hör naturområden och naturlika parker. Möblerna här ska vara robusta, enkla och funktionella. 6

7 Generell park- och gatumiljö G Tengdalsparken Historisk miljö H Gamla stan Modern miljö M Årstadal Kajer och marin miljö K Strandvägen aturmiljö Judarnskogen 7

8 Färgpalett Kulörer som används i gaturummet ska vara väl samordnade. För att förenkla och skapa enhetlighet i stadsmiljön ska standardkulörer användas. En konsekvent färgsättning underlättar för personer med synnedsättning och kontrasten ljus mörker är viktig för att uppmärksamma föremål. Då fler olika sorters möbler ska kombineras inom ett område eller längs ett stråk bör samma ytbehandling och färg väljas på alla ingående möbler. Detta gäller även belysningsstolpar. Färg ska alltid vara blank, glanstal 70. Skräpkorgar ska förses med permanent klotterskydd. Svart: CS S9000- / RAL 9005 Klassisk färg. Användning: Företrädesvis i stenstaden, City och Gamla stan. Röd: CS 5040-Y80R Varmröd färg. Användning: På soffor placerade på gator i City. Stockholmsgrön: CS S8010-G10Y / RAL 6009 Klassisk parkgrön nyans, kallas Stockholmsgrönt. Användning: Företrädesvis i park- och naturmiljöer. Används på elskåp i parkmiljö. Kallgrå: CS S 6502-B / RAL 7012 En mörkgrå kall färg som drar något åt blått. Användning: I stadsmiljö samt i marina miljöer, företrädesvis i områden med modern utformning. Umbragrå: CS / RAL 7022 En mörkgrå varm färg som drar något åt brunt. Användning: I de flesta miljöer, företrädesvis i områden med modern utformning. Används på elskåp på gator och torg och andra element så som parkeringsautomater. Grå/Ljusgrå metallic: RAL 9007/9006 En metallisk färg som tack vara metalliska korn blänker något och reflekterar ljuset. Användning: På metallytor i stadsmiljö, företrädesvis i områden med modern utformning. 8

9 Trä Svart: CS S9000- Metall Stockholmsgrön: CS Kallgrå: CS S 6502-B S8010-G10Y Umbragrå: CS S8000- Röd: CS Y80R Omålad: Oljat trä Svart: RAL 9005 Stocholmsgrön: RAL 6009 Kallgrå: RAL 7012 Umbragrå: RAL 7022 Grå/ Ljusgrå metallic RAL: 9007/9006 Omålad: metall 9

10 Möbler: soffor & bänkar Stadens soffor och bänkar ska vara inbjudande att slå sig ned på, lätta att underhålla och passa in i omgivande miljö. För personer med funktionsnedsättning är raka sitsar och greppvänliga armstöd en fördel och det bör finnas plats (ca 1000 mm) för rullstol eller barnvagn invid soffa/bänk. Säsongssoffor kan ställas ut sommartid. Krav: Sitthöjden ska vara mm Soffor ska ha, eller lätt kunna förses med armstöd som bör vara minst lika långa som sitsens djup eller något längre. Används sittmöbler utan armstöd och ryggstöd bör det finnas möbler med armstöd och ryggstöd i närheten. Sitt- och ryggbrädor ska vara hållbara mot åverkan och lätta att byta ut. Omålade trädetaljer ska vid behov slipas och behandlas med lämplig träolja eller annat miljövänligt skydd. 10

11 # 1 Bergius Malus # 2 April Vestre # 3 Opera Veksø # 4 Lessebo Byarums Bruk # 5 Soffa Stockholm Hags # 6 Djurgården Hags # 7 Ekeby Hags # 8 Via Vestre # 9 Orm ola 11

12 # 1 Bergius Malus Traditionell soffa i Stockholm som finns placerad på väldigt många platser i staden. Levereras med armstöd. Armstöd med träavtäckning ska väljas, inte armstöd med kula. Stomme: Pulverlackerat varmförzinkat eller elförzinkat stål. Virke: Oljad eller lackerad furu. Standardutförande: 3-sits soffa med träarmstöd 1910 x 690 mm med två eller fyra ben Variationer: Dubbelsoffa Stol Generell Historisk Modern Kajer 12

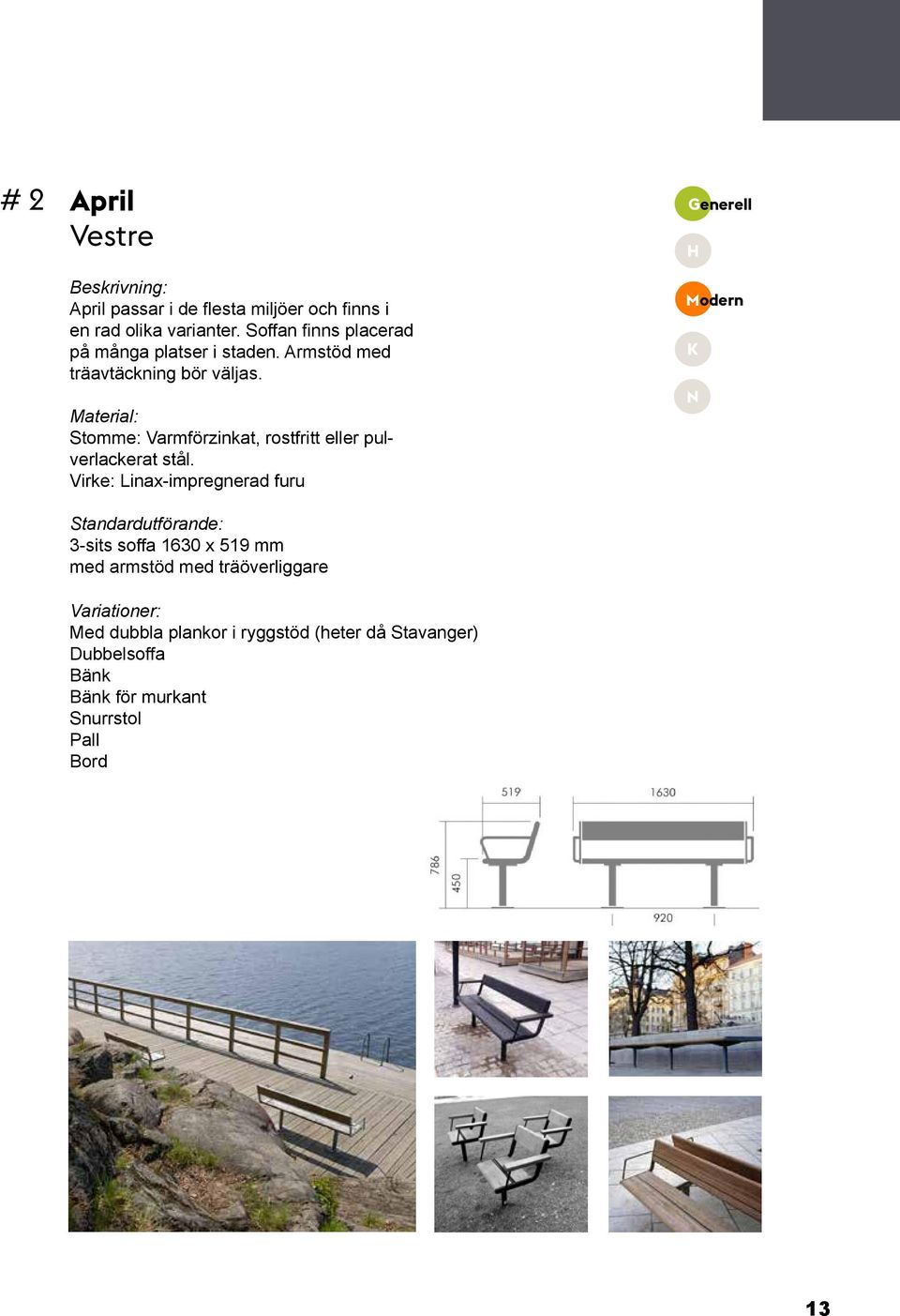

13 # 2 April Vestre April passar i de flesta miljöer och finns i en rad olika varianter. Soffan finns placerad på många platser i staden. Armstöd med träavtäckning bör väljas. Stomme: Varmförzinkat, rostfritt eller pulverlackerat stål. Virke: Linax-impregnerad furu Standardutförande: 3-sits soffa 1630 x 519 mm med armstöd med träöverliggare Variationer: Med dubbla plankor i ryggstöd (heter då Stavanger) Dubbelsoffa Bänk Bänk för murkant Snurrstol Pall Bord Generell H Modern K 13

14 # 3 Opera Veksø Mera exklusiv soffa som passar till platser i moderna, marina och generella miljöer. Finns exempelvis i Årstadal, Bysis Torg och i Skärholmens centrum. Stomme: Pulverlackerat stål Virke: Oljad ask Standardutförande: 3-sits soffa 1840 x 543 mm Variationer: Soff- och bänkmoduler kan kombineras Armstöd med eller utan träavtäckning Generell H Modern Kajer 14

15 # 4 Lessebo Byarums Bruk Klassisk soffa främst för historiska miljöer. Stomme: Aluminium, kan pulverlackeras. Virke: Impregnerad, oljad ek eller lackerad furu. Standardutförande: 3-sits soffa 2000 x 650 mm Variationer: Rundsoffa Dubbelsoffa, med tre gavlar, längd 3950 mm Bänk Förlängt armstöd G Historisk M K 45 15

16 # 5 Soffa Stockholm Hags Traditionell soffa främst för säsongsanvändning. Soffan är staplingsbar. Stomme: Galvaniserat stål. Virke: Oljat eller lackerad furu. Standardutförande: 3-sits soffa 2100 x 800 mm Variationer: Dubbelsoffa Kan förses med armstöd Generell Historisk Modern K 16

17 # 6 Ekeby Hags Enkel, robust soffa som passar i extensiva områden. Stomme: Galvaniserat stål Virke: Oljad eller lackerad furu Standardutförande: 3-sits soffa 1760 x 58 mm med två eller fyra ben Variationer: Finns med eller utan armstöd Bänk Generell H M K aturmiljö 17

18 # 7 Djurgården Hags Robust och enkel soffa som passar i parker och naturområden. Stomme: Galvaniserat och pulverlackerat stål Virke: Oljad eller lackerad furu. Standardutförande: 3-sits soffa 1800 x 600 mm Variationer: Kan förses med armstöd G H M K aturmiljö 18

19 # 8 Via Vestre G H Bänk av moduler som kan kopplas samman i rader, bågar och cirklar. Kan användas runt träd eller där lekfulla bänkkombinationer önskas. Stomme: Varmförzinkat stål som kan pulverlackeras Virke: Linax-impregnerad furu (natur eller brun). Variationer: Finns som raka eller svängda bänksitsar. Finns med eller utan rygg- och armstöd. Specialanpassade radier efter förfrågan. Modern Kajer via via R1350 R

20 9 # Orm ola Träbänk för slingor eller runda grupper. Soffan är tillverkad i kvartscirkelsektioner och kan bilda en rund bänk kring ett träd. Stomme: Galvaniserat och lackerat stål. Virke: Oljad eller lackerad furu. Generell H Modern Kajer Standardutförande: Rund bänk Ytterdiameter 1960 mm Innerdiameter 850 mm Variationer: Finns med eller utan rygg- och armstöd. Kan vid specialbeställning fås i större diameter. Montering, Orm med armstöd och ryggstöd MOTERIGSBESKRIVIG Headoffice: S Stoc E:headoffice S Malm Montering/ Ställ upp stolparna provis I de fall bänken skall gjuta 4 st hål för de fyra benparen).man kan med f Benen skall gå ned 53 cm Börja med att montera en Stick in skruven från insid muttern. Monter armstöd sittsektionen och dra fast och mutter. Stolpfästet sk Fortsätt på samma sätt m rarna förrän bänken är avv är detta är gjort är det d tion åt gången och passa stämmer med brädorna i s fästbrickan i sektionernas Skruva inte fast mot sits ä tionen så får den lyftas på vid detta moment då det tung vid högt lyft. En kan underkant för att få en säk Gör en sista översyn att de armstöden bakkanter inte gjord är det dags att fästa dorna med en 4mm borr f medföljande träskruv. Leveransspecifikationer ry 20 Armstöd Låsmutter M8 rostfri A2 Bricka för M8 rostfri A2 Ryggstöd Träskruv för montage av r Fästsbricka för ryggkonso

21 Prislista Soffor &bänkar ca pris 1. Bergius, Malus kr 2. April, Vestre kr 3. Opera, Veksø kr 4. Lessebo, Byarums Bruk kr 5. Soffa Stockholm, Hags kr 6. Ekeby, Hags kr 7. Djurgården, Hags kr 8. Via, Vestre (1 sektion) kr 9. Orm, ola (1 hel rund bänk utan rygg och armstöd) kr 21

22 Möbler: skräpkorgar Skräpkorgar ska vara lätta att hantera. Tömning och påsbyte ska kunna göras utan för många handgrepp. Plastpåsar bör synas så lite som möjligt. I skräpkorgar där påsen delvis är synlig, bör den ha en kulör som ansluter till skräpkorgen. En utformning och yta som begränsar möjligheten till otillåten affischering är att föredra, liksom material och utformning som klarar klottersanering. Skräpkorgar bör få en konsekvent placering i stadsmiljön. De placeras i möbleringszon i anslutning till soffa, busshållplats eller övergångsställe och samordnas med övrigt sortiment. Skräpkorgar ska: Finnas i olika volymer, de minsta på minst 50 liter och de största på 340 liter. Ha ett tak eller lock som skyddar mot fåglar och nederbörd och är välvt eller sluttande för att motverka placering av skräp. Vara lätta att tömma och ha en enkel påsinfästning. Helst bör skräpkorgarna ha fronttömning. Vara hållbara mot åverkan som stötar och eld. Ha en yta som försvårar affischering och klotter och som försvårar för råttor att ta sig upp. Ska inte behöva låsas med nyckel. Ha ett inkast högst 80 cm över marken, en optimal höjd för personer som använder rullstol. Ha en konstruktionen som döljer plastpåsen. Alltid levereras med permanent klotterskydd. 22

23 # 1 City Vestre # 2 Byarum Byarums Bruk # 3 Cox P Malus # 4 MGB garage Jansson & Partner # 5 Sopsäckställ Ahlsell 23

24 # 1 City Vestre Skräpkorg som går att få i många olika storlekar och passar i de flesta miljöer. Varmförzinkat stål som kan pulverlackeras. Variationer: Finns i storlekarna 70, 150 och 180 liter samt i 50 liter för placering på stolpe. Alla skräpkorgar kan levereras med konvex topp. Som tillval kan skräpkorgarna också förses med askkopp och behållare för burksortering. 50 L: Höjd 700 mm, Diameter 390 mm 70 L: Höjd 910 mm, Diameter 390 mm 150 L: Höjd 910 mm, Diameter 560 mm 180 L: Höjd 1100 mm, Diameter 560 mm Generell H Modern Kajer 24

25 # 2 Byarum Byarums Bruk Gedigen skräpkorg med inkast från två håll som främst passar i historiska miljöer. Volym 125 liter. Aluminium som kan pulverlackeras om så önskas. Variationer: Kan fås med askkopp integrerad i locket och fågelskydd i form av kätting vid inkast. Kan också levereras med ingjutet emblem/ stadsvapen. Höjd 900 mm Bredd 460 mm G Historisk M Kajer 25

26 # 3 Cox P 2030 Malus Generell skräpkorg som passar i de flesta miljöer. Rostfritt stål som kan pulverlackeras. Volym: 70 liter Höjd 995 mm Bredd 330 mm Generell H Modern Kajer 26

27 # 4 MGB garage Jansson & Partner Stor skräpkorg med sopkärl på hjul som kan tömmas med en vanlig sopbil. Skräpkorgen används säsongsvis på platser där det blir mycket skräp och som temporär skräpkorg vid evenemang. Skräpkorgen ska placeras så att den är åtkomlig med sopbil. Varianten med med välvt tak ska väljas. 2,5 mm varmgalvaniserad plåt som kan fås pulverlackerad. Variationer: 240 eller 340 liter. Finns med askkopp och säckhållare. 240 L: Höjd 1400 mm, Bredd 766 mm, 340 L: Höjd 1535 mm, Bredd 750 mm Generell H M K aturmiljö 27

28 # 5 Sopsäckställ Ahlsell Stor gallertäckt sopsäcksställning i sträckmetall med lock. Placeras i områden där det blir mycket skräp och som temporär skräpkorg vid evenemang. Botten av 0,9 mm kallvalsad plåt. Stomme av vinkeljärn och plattjärn. Lock av 0,9 mm kallvalsad plåt. Varmförzinkad. Volym: För literssäck. Höjd 1000 mm Diameter 540 mm Generell H M K aturmiljö 28

29 Prislista Skräpkorgar ca pris 1. City, Vestre kr 2. Byarum, Byarums Bruk kr 3. Cox P 2030, Malus kr 4. MGB garage, Jansson & Partner / kr 5. Sopsäckshållare kr 29

30 Möbler: pollare/trafikhinder Pollare används som avskiljare och för att styra trafik. Till skillnad från staket och räcken går det att passera mellan pollare. Pollarna placeras företrädesvis centrerade i möbleringszon med c/c-avstånd på minst 1000 mm. 30

31 # 1 Ströget ifo # 2 Urban Vestre # 3 Gjutjärnspollare JOM # 4 Granitpollare aturstenskompaniet 31

32 # 1 Ströget # 2 Urban ifo Vestre Pollare med välvd topp som främst passar i generella och moderna miljöer. Pulverlackerat rostfritt stål. Höjd 900 mm, Diamenter 108 mm Höjd 750 mm, Diamenter 220 mm Pollare med platt topp som främst passar i generella och moderna miljöer. Stål som kan pulverlackeras. Variationer: Kan fås med eller utan kätting. Höjd 1200 mm Diameter 76 mm Generell H Generell H Modern Modern K K 32

33 # 3 Gjutjärnspollare G JOM Historisk Pollare för historiska miljöer. Sandgjuten aluminium som pulverlackeras svart. M K Höjd 937 mm Diameter 150 mm 33

34 # 4 Granitpollare aturstenskompaniet Pollare i granit i olika utformning och ytbehandlig, används främst i historiska och marina miljöer. Granit. Variationer: Kvadratisk Konisk, rund Cylinderformad Kan fås med olika ytbehandling: flammad, krysshamrad eller råkilad. Standardmått: Höjder 600/800/1200 Bredder 200/250/300 Pollare kan tillverkas i dimensioner efter beställarens önskemål. Generell H M Kajer 34

35 Prislista Pollare/trafikhinder ca pris 1. Ströget, ifo / kr 2. Urban, Vestre kr 3. Gjutjärnspolare, JOM fäste kr 4. Granitpollare, aturstenskompaniet... varierar från till kr 35

36 Möbler: cykelställ Cykelställ ska vara utformade så att cykelns ram kan låsas fast i cykelstället. Ställen placeras företrädesvis nära publika målpunkter. Standardavståndet mellan cykelpollarna är 900 mm. Det är viktigt att framkomligheten för gående inte står i konflikt med cykelställens placering. Vid behov kan cykelställ snedställas. Mer information om hur cykelställ bör placeras vid olika typer av gatuutformningar finns i Stockholms stads cykelhandbok. 36

37 # 1 Urban Vestre # 2 Bågen ifo/lappset # 3 Royal Veksø # 4 City Vestre # 5 Mipos City Miljö Möbler # 6 Cykelhagen Egen tillverkning 37

38 # 1 Urban Vestre # 2 Bågen ifo Lappset Cykelställ av generell typ som passar i de flesta miljöer. Stället är för 2 cyklar där ram eller hjul kan låsas fast på vardera sida av stället. Ställen ska placeras med bågarna vinkelrätt mot kantsten. Varmförzinkat eller rostfritt stål som kan pulverlackeras. Höjd 900 mm Diameter 76 mm Bredd 260 mm Cykelställ av 50 mm stålrör för två cyklar. Passar i generella och moderna miljöer. Elförzinkat och pulverlackerat stål. Höjd 950 mm Diameter 50 mm Längd 285 mm Generell H Generell H Modern Modern K K 38

39 # 3 CYKELSTÄLL Royal (med extra stort öga) Veksø Utdrag ut Cykelhandboken # 4 City Vestre»Cykelställ utformas i stil med övriga gatumöbler. Det bör finnas möjlighet att låsa fast cykelns ram. I möbleringszon får antalet cykelställ inte vara Cykelställ för två cyklar med specialutformat större öga. Passar i generella Cykelpollare för två cyklar främst för fler än att framkomligheten är god. Låga grå cykelställ av traditionell typ kan och moderna vara svåra miljöer. att se. Runda cykelställ historiska är miljöer. inte lämpliga.«varmgalvaniserat eller rostfritt stål som kan pulverlackeras. Höjd 950 mm Stomme 150 x 15 mm Underdel Ø 60 mm (vid fastgjutning) Segjärn lackerat i svart. Höjd 900 mm Diameter nedtill 95 mm Diameter ögla 193 mm Generell H G Historisk Modern M Kajer Kajer 39

40 # 5 Mipos Maxi/Mini City Miljö Möber # 6 Cykelhagen Egen tillverkning Cykelställ med enkel form som samtidigt kan fungera som en båge att luta sig mot och som stamskydd för träd. Rostfritt stål eller varmförzinkat pulverlackerat stål. Mått Maxi: Höjd 800 mm Längd 650 mm Bredd 60 mm Tjocklek 15 mm Mått Mini: Höjd 800 mm Längd 250 mm Bredd 50 mm Tjocklek 15 mm Ställ för cyklar som upptar en kantstensparkering på gata. Cykelhagen är flyttbar och placering bestäms i samråd med trafikplanerare. Ritningen kommer att registreras i Teknisk handbok. Stål och perforerad plåt Höjd 1100 mm Längd mm Bredd 1750 mm Generell H Generell H Modern M K K 40

41 Prislista Cykelställ ca pris 1. Urban, Vestre kr 2. Bågen, ifo Lappset kr 3. Royal (med extra stort öga), Veksø kr 4. City, Vestre (fundament) kr 5. Mipos, City Miljö Möbler /3 500 kr 6. Cykelhagen, egen tillverkning... beror på tillverkare 41

42 Möbler: markgaller & stamskydd För att skydda träd bör stammen i utsatta lägen förses med stamskydd. Stamskyddet ska vara stabilt för att också vara ett skydd för påkörning. Stamskydd och markgaller ska kunna kombineras. Markgaller ska: Klara tung belastning. Läggas i en stålram som gräns runt anslutande markbeläggning. Placeras ovanpå prefabricerad planteringslåda för träd. Ha fästen för stamskydd. Vara minst 1400 mm breda för att säkerställa att rotklumpen får plats. 42

43 # 1 Markgaller Klassiskt JOM # 2 Markgaller Lateral JOM # 1 Stamskydd JOM # 2 Stamskydd Trosa Lappset 43

44 # 1 Markgaller, klassiskt med runt hål JOM eller Hammarby bruk Klassiskt galler med runt hål för trädstam. Gallret är gjutet i fyra delar som hålls ihop av tvärgående bultar. Fribärande. Segjärn. Höjd 40 mm Längd/bredd 1400 mm Innerdiameter 700 mm Generell Historisk Modern Kajer 44

45 # 2 Markgaller Lateral JOM Modernare galler med fyrkantigt hål för trädstam. Består av fyra delar som monteras ihop med fyra bultar. Gallret är fribärande och behöver inga bärande underlag. Tål 1500 kg hjultryck. Segjärn. Höjd 40 mm Längd/bredd 1500 mm Innerdiameter 700 mm Innre öppning 700 x 700 mm Generell H Modern Kajer 45

46 # 1 Stamskydd JOM # 2 Stamskydd Trosa (med förkortade stänger) Lappset Detta stamskydd togs fram i samband med upprustning av Lindhagensgatan. Passar på de flesta platser. Stål, varmförzinkat och pulverlackerat. Diameter 700 mm Höjd 1000 mm Grovt stamskydd främst för trafikmiljöer Passar bäst i generella och moderna miljöer. Målat stål. Diameter 700 mm Höjd 1520 mm Generell Historisk Generell H Modern Modern Kajer Kajer 46

47 Prislista Markgaller och stamskydd ca pris 1. Markgaller, klassiskt med runt hål, JOM eller Hammarby bruk kr 2. Markgaller Lateral, JOM kr 3. Stamskydd , JOM kr 4. Stamskydd Trosa, Lappset kr 47

48 Möbler: räcken Räcken används som skydd mot trafiken eller för att skydda gräsytor och planteringar. Räcken används också vid nivåskillnader och för att skapa rumslighet. Räcken platsbyggs och måttanpassas för varje projekt. Av denna anledning presenteras räckena endast översiktligt. Ambitionen är att alla generella räcken på sikt ska finnas i Teknisk Handbok. Teknisk handbok finns att ladda ned på: foretag.stockholm.se/tekniskhandbok 48

49 # 1 Gräskantskydd av rundstång 40mm # 2 Gräskantskydd av rundstång 25 mm # 3 Gräskantskydd av plattstång # 4 Räcke av plattstång # 5 Räcke typ Karlavägen Räcke i stål. Höjd 800 mm, överliggare 30x40 mm. Ståndare i fyrkantsstång 35x35 mm. Mellanföljare, 2 st plattstål 6x20 mm. Spjälor av fyrkantsstång 14x14 mm. Med eller utan knoppar. Teknisk Handbok, typritning TH0044, typ»s:t Eriksgatan«. # 6 Räcke typ S:t Eriksgatan Kraftigt räcke för att förhindra påkörning. Rörräcke med två horisontella rör. Korsningen Kungsgatan/Kungsholmsgatan. Kommer in i Teknisk Handbok. Vänstra bilden: Enkelt trapp- och murräcke i plattstål utan spjälor. Höjd 900 mm. Överliggare och ståndare i plattstål 50x15 mm. Teknisk Handbok, typritning TH0043. # Teknisk 7 Trapp- Handbok, typritning och murräcke, plattstål med TH0043. spjälor # Teknisk 8 Trapp-, Handbok, typritning mur- TH0041. och ledräcke, rundstång Högra bilden: Enkelt räcke i rundstång utan spjälor. Trapp-, mur- och ledräcke höjd 900 Räcke mm. i Handledare stål. Höjd mm, mm överliggare i diameter, 30x40 mellanföljare mm. Ståndare 28 mm i i fyrkantsstång diameter. Kan 35x35 även mm. användas Mellanföljare, utan mellanföljare. 2 st plattstål 6x20 Teknisk mm. Handbok. Spjälor av Trapp-, fyrkantsstång mur- och 14x14 ledräcke mm. typritningsnummer Med eller utan knoppar. TH0041. Teknisk Handbok, typritning TH0044, typ»s:t Eriksgatan«. Gräskantskydd. Teknisk handbok TH0051,»Gräs kantskydd«. Smäckert gräskantskydd. Centralbadets gård. Kommer in i Teknisk Handbok. Kraftigt räcke för att förhindra påkörning. Även som avgränsning av trädrad Vänstra mot bilden: körbana. Fristående sektioner, Enkelt vilket trapp- gör dem och enklare murräcke att i rikta plattstål och byta utan ut. spjälor. arvavägen. Höjd 900 mm. Räckeshandboken. Överliggare och Kommer ståndare in i plattstål i Teknisk 50x15 Handbok. mm. Teknisk Handbok, typritning TH0043. Teknisk Handbok, typritning TH0043. Teknisk Handbok, typritning TH0041. Högra bilden: Enkelt räcke i rundstång utan spjälor. Trapp-, mur- och ledräcke höjd 900 Trapp- och murräcke i plattstål 50x15 mm. Handledare 35 mm i diameter, mm med spjälor 16x16 mm. Handledare i plattstål 50x15 mm. Teknisk mellanföljare 28 mm i diameter. Kan även användas utan mellanföljare. Handbok, typritning TH0042. Teknisk Handbok. Trapp-, mur- och ledräcke typritningsnummer TH Räcke typ Antik-96, finns med två- och trerörsstolpe, Räckeshandboken.

50 # 1 Gräskantskydd av # 2 rundstång 40 mm Lågt gräskantskydd av rundstång. Används i trafikmiljöer och i andra utsatta lägen. Typritning TH0051 i Teknisk Handbok. Rundstång 40 mm. Höjd 305 mm Gräskantskydd av rundstång 25 mm Lågt, smäckert gräskantsskydd av rundstång som passar i de flesta miljöer. Kommer att föras in i Teknisk handbok. Rundstång 25 mm. Höjd ca 300 mm Generell Generell Historisk Historisk Modern M påkörning. med två horisontella rör. Korsningen Kungsgatan/ Kajer K Kraftigt räcke för att förhindra Kommer aturmiljö in i Teknisk Handbok. Rörräcke 50 Gräskantskydd. Teknisk handbok Smäckert gräskantskydd. Centralbadets Kraftigt räcke för a

51 # 3 Gräskantskydd av # 4 plattstång Räcke av plattstång Lågt gräskantskydd av plattstång som kan användas i de flesta miljöer. Finns exempelvis på Bysis torg samt framför LO-borgen vid orra Bantorget. Kommer att föras in i Teknisk Handbok. Plattstång 45 x 12 mm Höjd 310 mm Räcke i plattstål som passar i de flesta miljöer. Typritning under framtagande. Kommer att föras in i Teknisk Handbok. Plattstång 50 x 12 mm Höjd 950 mm Generell H Generell H Modern Modern Kajer Kajer 51

52 # 5 Räcke typ Karlavägen # 6 Räcke typ S:t Eriksgatan Äldre modell av gräskantskydd. Används i historiska miljöer. Typritning TH0045 i Teknisk Handbok. Rundstång Lägre spjälräcke som togs fram vid upprustning av S:t Eriksplan. Används främst i historiska miljöer. Typritning TH0044 i Teknisk Handbok. Med eller utan knopp. Höjd 625 mm Överliggare: 30x40 mm Ståndare: fyrkansstång 35x35 mm Mellanföljare: plattstål 6x20 mm Spjälor: fyrkansstång 14x14 mm Höjd 800 mm G G Historisk Historisk M M K K 52

53 Vänstra bilden Enkelt trapputan spjälor. H och ståndare i nisk Handbok, # 7 Trapp- och murräcke, plattstål med spjälor Klassisk modell av spjälräcke/handledare. Kan användas i de flesta miljöer. Typritning TH0042 i Teknisk Handbok. # 8 Trapp-, mur- och ledräcke, rundstång Grovt räcke i rundstång. Typritning TH0041 i Teknisk Handbok. Används i trafikmiljöer och andra utsatta lägen. Räcke i stål. Hö 30x40 mm. S 35x35 mm. Me 6x20 mm. Sp 14x14 mm. Me Teknisk Handb typ»s:t Eriksga Plattstål: 50 x15 mm Fyrkantsstål: 16 mm (spjälor) Höjd 900 mm eller 1100 mm (vid fallrisk) Rundstång 35 mm Mellanföljare 28 mm Höjd 900 mm Vänstra bilden Enkelt trapp- o utan spjälor. Hö och ståndare i nisk Handbok, Generell H Teknisk Modern Handbok, typritning TH0043. Kajer Generell Historisk Teknisk Modern Handbok, typritning TH0041. Kajer aturmiljö Högra bilden: Enkelt räcke i Trapp-, murmm. Handled mellanföljare 2 Räcke i stål. Hö även använda 30x40 mm. S Teknisk Hand 35x35 mm. Me ledräcke typritn 6x20 mm. Sp 14x14 mm. M Teknisk Handb typ»s:t Eriksg Teknisk Handbok, typritning TH0043. Teknisk Handbok, typritning TH0041. Högra bilden: Enkelt räcke i Trapp-, mur- Trapp- och mu mm. Handled mm med spjä mellanföljare ledare i platts även använd Handbok, Teknisk 53 Hand typr ledräcke typrit

54 Möbler: urnor Blomsterurnor används både för säsongsplanteringar och för permanent bruk. Kärlen ska vara möjliga att förse med utrustning för långtidsbevattning och vara lätta att flytta med en gaffeltruck. I gatumiljöer placeras planteringskärlen i möbleringszonen. Utplacering av urnor och val av säsongsväxter ska alltid ske i samråd med ansvarig på trafikkontoret. 54

55 # 1 Oas Glasfiberprodukter i Trehörningsjö # 2 GH GH Form # 3 Folke ola # 4 Sjöstaden Egen tillverkning # 5 Kaprifol ola 55

56 # 1 Oas Glasfiberprodukter i Trehörningsjö Lätt blomsterurna som är enkel att flytta för vinterförvaring. Används i generella och moderna miljöer. # 2 Gjutjärnsurna GH Form Låg urna för permanent placering i historiska miljöer. Ställs på tre ben som beställs separat. Glasfiber med svartvit kvartskross. Svartmålat gjutjärn Höjd 430 mm Diameter 1600 mm Diameter 1200 mm / 1700 mm Höjd 405 mm / 515 mm Generell G H Historisk Modern M Kajer K 56

57 # 3 Folke Stor/Grande ola # 4 Låda typ Sjöstaden Egen tillverkning Planteringsurna i klassisk krukform som passar i generella och moderna miljöer. Som tillbehör till planteringskärlet finns fat. Som standard i Stockholm används två storlekar Folke Stor och Folke Grande. Egentillverkade blomsterlådor som finns placerade exempelvis i Hammarby Sjöstad. Lackerad stålplåt. Sandgjuten återvunnen aluminium. Godstjocklek mm. Kan beställas lackerad. Höjd 650 mm. Bredd 750 mm Längd 1750 mm Folke stor: Höjd 640 mm, Diameter 1010 mm Folke Grande: Höjd 1010 mm, Diameter 1200 mm Generell G H H Modern Modern K Kajer 57
