1 CLEARVIEW+ Version

2 INNEHÅLLSFÖRTECKNING 1 Grattis till din ClearView Säkerhet och underhåll Uppackning, installation och inställningar Handhavande Felsökning Garantivillkor Uppfyllda krav Specifikationer för ClearView , tidigare Tieman, grundades 1975 i Rockanje i Nederländerna. Sedan 1975 har utvecklat och producerat innovativa produkter för att assistera blinda och synsvaga i vardagen. Besök webbsidan för mer information om produkter och tjänster från. Åtgärder har vidtagits för att försäkra att informationen i denna manual är korrekt vid tiden för utgivandet. Varken eller någon representant tar någon form av ansvar för fel eller skador som uppkommer genom felanvändning av informationen du finner i denna manual. Sida 2 av 16

3 1 Grattis till din ClearView+ Grattis till inköpet av din ClearView+ från. ClearView+ är ett förstorande videosystem med autofokus för personer med svag syn. ClearView+ ger dig möjlighet att njuta av läsning, skrivning, titta på foton, utöva hobbyarbeten, handarbeten och mycket mer. ClearView+ har en unik design. Reglagen sitter på läsbordet vilket gör dem mycket lättillgängliga och lättanvända. Autofokus är standard på alla modeller av ClearView+. De skräddarsydda monitorerna till ClearView+ kan justeras i höjdled och vinklas, allt för bästa läsergonomi. De större bildskärmarna från levereras med en multiflex-arm som gör att bildskärmen även kan flyttas framåt/bakåt. Var god läs noga igenom denna manual innan du installerar och börjar använda ditt system. Om du har ytterligare frågor efter att ha läst denna manual, tveka inte att kontakta Polar Print. ** Denna manual täcker in flera aktuella modeller av ClearView+. ClearView+ byggs ihop med hjälp av olika moduler. Det är möjligt att din modell inte stödjer en beskriven funktion eller att den saknar en beskriven modul (till exempel monitor, monitorhylla eller funktionspanel). Funktionen hos funktionspanelerna beskrivs i man ualen Tillbehör till ClearView+. Sida 3 av 16

4 2 Säkerhet och underhåll Läs noga igenom dessa instruktioner innan du installerar ditt system. Behåll denna användarmanual, den kan behövas i framtiden. Använd ClearView+ inomhus. Utsätt inte enheten för extrema eller snabba förändringar i temperatur eller luftfuktighet. Placera inte din ClearView+ nära ett element, annan värmekälla eller i direkt solljus. Dessa förhållanden kan skada enhetens elektronik eller optik. Placera inte detta system på en instabil yta. Systemet kan falla och gå sönder eller skada användaren. Om du använder en egen monitor ovanpå din ClearView+ måste du försäkra dig om att den inte väger mer än 16 kg. Håll monitorn i ett ordentligt grepp när du justerar in den på plats för att garantera stabilitet i hela systemet. Läsbordet och monitorn innehåller rörliga delar. Ta det försiktigt när du justerar skärmpositionen eller manövrerar läsbordet. Om du har svårigheter att använda enheten säkert, var god sök råd eller kontakta din återförsäljare. Kontakta din återförsäljare för att få service om utrustningen kräver det. Öppna inte din enhet då detta upphäver garantin. Enheten innehåller inga delar som får utsättas för användarservice. Om du flyttar ClearView+ till en annan plats, drag ut monitorsladden från basenheten för en enkel och säker transport. Bär basenheten med hjälp av bärgreppen på båda sidor om basenhetens bord. Stäng av apparaten när den inte används. Drag alltid ut sladden innan du rengör systemet. Använd en mjuk fuktig tygbit för att rengöra utsidan. Använd inte Sida 4 av 16

5 rengöringsmedel eller slipmedel eftersom dessa skadar din enhet. Använd enbart den medföljande strömadaptern. 3 Uppackning, installation och inställningar ClearView+ är ett modulbaserat system med en standard VGA-utgång. Detta betyder att du kan ansluta din ClearView+ till nästan vilken VGA-kompatibel datormonitor som helst, såsom CRT-monitorer eller TFT-monitorer. Din ClearView+ består av: - Basenheten med läsbordet och en inbyggd kontrollpanel. - Elektronikboxen med en kameramodul, ljuskälla samt in- och utgångar. Olika valmöjligheter: Svart/vit, färg, HD-färg eller SVGA-datorkompatibel enhet med bild-ibild-funktion. - Strömadapter och kablar för att ansluta ClearView+ till ett vägguttag. - Användarmanual och ett installationsschema. - Bildskärm. Det finns flera olika alternativa bildskärmar som produceras av för ClearView. Dessutom går det att använda andra VGA-bildskärmar. Som tillval till kan ClearView + utrustas med tillbehör varav flera olika alternativa Feature Pack, funktionspaneler. De olika Feature Packen beskrivs i en särskild instruktionsbok. Tillbehören kan köpas tillsammans med ClearView eller köpas senare. De tillbehör som finns är: Sida 5 av 16

6 - Monitorhylla (tillval). En monitorhylla behövs om du väljer att placera din egen VGA-kompatibla monitor ovanpå din ClearView+. - Bildskärmsarm (tillval) för VGA-kompatibla platta bildskärmar med VESA-fäste (75 eller 100 mm). - Feature Pack Basic (tillval). Funktionspanel med artificiella färger och översiktsläge. Passar till färg, svart/vita, HD och PC-system. - Feature Pack Advanced (tillval). Funktionspanel som förutom de funktioner som Basic-varianter ger möjlighet till att använda läslinjer och gardiner samt en knapp för att växla mellan kamerabild och datorbild. Passar till färg, svart/vita, HD-system. Ingår i PC-system. - Feature Pack Zero button (tillval). Gör det möjligt att använda Clearview + utan några reglage. Passar färgsystem. - Feature Pack Autozoom (tillval). Möjliggör automatisk inställning av förstoringen. Har även samma funktioner som Feature Pak Basic. Passar Färg-system. - Fotpedal (tillval). Används för att växla mellan kamera och datorbild. Passar färg, HD och PC-system **Om ClearView+ levereras i separata moduler, ta hjälp av det medföljande installationsschema för att installera de separata modulerna. Packa försiktigt upp alla moduler innan installationen. Efter installationen kan du slå igång din ClearView+ via den lilla runda röda på/av-knappen på läsbordet. Detta slår igång både basenheten och din monitor. Det tar ungefär 10 sekunder för kameraenheten att förbereda innan den visar en bild. Sida 6 av 16

7 Inom ungefär 1 minut kommer ljuskällan på din ClearView+ att nå full ljusstyrka vilket krävs för en optimal bildkvalité. Spara helst förpackningen för att kunna använda den om systemet skall transporteras i framtiden. Förpackningen kan alltid återlämnas till Polar Print för återvinning, annars kan kartongen återvinnas som wellpapp och övrigt förpackningsmaterial som brännbart avfall. 4 Handhavande Håll dina händer på vriststöden på framkanten av läsbordet när du använder din ClearView+. Det tillhandahåller enkel åtkomst till kontrollknapparna och stadig förflyttning av bordet. Slå Av / På Tryck på knappen Av/På för att slå på både systemet och monitorn. ClearView+ kommer att starta upp med samma färg som var aktiverad när den stängdes av. En monitor av annan modell än ClearView+ måste slås på/av separat. Justera förstoringen Vrid på förstoringsknappen, i centrum av kontrollpanelen, medurs för att öka förstoringen och moturs för att minska förstoringen. Sida 7 av 16

8 Olika visningslägen När man trycker på denna knapp växlar man mellan 4 visningslägen. 1- Fotoläge med full färgskala (endast för färgkamera och PC-kamera tillsammans med en färgmonitor) 2- Fotoläge i Gråskala 3- Läsläge: Detta läge förstärker kontrasten på förgrunden och bakgrunden. Bilder och text visas i svart-vitt. 4- Inverterat läsläge: Detta läge inverterar bakgrundsoch förgrundsfärgen med förstärkt kontrast. Olika alternativ för reglage Längst till höger på läsbordet finns tre knappar som kan döljas under ett plastlock. Locket kan dölja alla eller några av knapparna. Autofokuslås ClearView+ har ett system för automatisk fokus. Systemet fokuserar automatiskt på alla material som placeras under kameran för att producera en skarp bild på bildskärmen. När man slår igång ClearView+ kommer systemet att starta i autofokusläge. Tryck på knappen för autofokus för att stoppa den kontinuerliga fokuseringen hos din ClearView+. Detta är Sida 8 av 16

9 användbart när man skriver, målar eller utför handarbeten. När autofokusen befinner sig i låst läge tänds ett rött ljus på den centrala kontrollknappen (läge / förstoring). För att åter slå igång autofokus, tryck på knappen för autofokus igen. Den röda ljusindikatorn kommer att slå av. Justera ljusstyrka & kontrast Tryck ner och håll inne höger sida av denna knapp för att öka kontrasten och ljusstyrkan på bilden som visas på skärmen. Tryck på vänster sida för att minska kontrasten och ljusstyrkan. Läsbordsbroms Tryck upp den röda knappen en aning i framkanten av bordet för att låsa bordets rörlighet. Den låsta positionen gör att det går att använda bordet i en stabil position. Det underlättar vid handskrivning eller målning på läsbordet. Bordet kan låsas upp genom att trycka knappen uppåt igen. Notera: När strömmen är avslagen eller ej ansluten kommer bromsen automatiskt att aktiveras (låst position). När ClearView+ går igång kommer bromsen automatiskt att inaktiveras (upplåst position). Försäkra dig om att läsbordet ligger i startpositionen innan du slår av enheten. Sida 9 av 16

10 5 Felsökning Ingen bild visas på din ClearView+monitor efter du slagit igång enheten: - Kontrollera att strömmen är igång (röda strömknappen på läsbordet). - Kontrollera alla kabelanslutningar och hårdvaruanslutningar. - Kontrollera att monitorn är igång om det inte är en ClearView+monitor. Bilden är ur fokus - Kontrollera statusen på autofokuslåset (rött ljus runt lägesknappen betyder låst fokus). Tryck fokusknappen för att återvända till autofokus. - Rengör spegeln i kameraenheten noggrant med en tygbit som ej repar. - Rengör monitorn med en tygbit som ej repar, fuktad med glasrengöring. Bilder och text är grå eller har dålig kontrast - Tryck på lägesknappen för att växla till läsläge med hög kontrast. - Öka ljusstyrkan/kontrasten via kontrollpanelen. - Om du använder din egen monitor: ändra inställningarna för ljusstyrkan och kontrasten på din monitor. Datorbilden visas inte - Kontrollera att du installerat den avancerade funktionspanelen eller en pedal. - Kontrollera (VGA) anslutningskablarna från datorn till basenheten (anslut inte din PC direkt till din monitor). Sida 10 av 16

11 - Kontrollera statusen för knappen. - Kontrollera att din dator är felfri genom att ansluta den direkt till en monitor. Bilden rycker i läget bild-i-bild (endast SVGA PCenheter) - Försäkra dig om att videoläget är inställt med en uppdateringsfrekvens på Hz. - Försäkra dig om att datorns videoupplösning är mellan 640 x 480 och 1280 x Notera: De speciella monitorerna stödjer en upplösning på maximalt 1280 x 1024 vid 60 Hz eller 75 Hz i lägre upplösningar. Läsbordet går ej att flytta eller är svårrörligt - Lås upp bordet genom att trycka på knappen under framkanten av bordet. - Kontrollera om glidskenorna är nedsmutsade med damm eller annat. Nollställning Om du upplever svårigheter med handhavandet kan du prova nollställa enheten till fabriksinställningarna. Slå av enheten, vänta 3 sekunder, tryck sedan ner samt håll inne på/av-knappen i 3 sekunder. Din ClearView+ startas med standardinställningar. Sida 11 av 16

12 6 Garantivillkor garanterar att ClearView+ är fri från defekter i material och sammansättning vid tiden för dess leverans. Garantin är inte överförbar. ClearView+ har designats för slutanvändare / enskilda inköpare för användning i hem- och kontorsmiljöer. reserverar rättigheterna till att reparera eller ersätta en inköpt ClearView+ med en liknande eller bättre produkt. Under inga omständigheter skall eller dess återförsäljare ställas till svars för skador som uppkommit av indirekta omständigheter. tar inget ansvar för användning av denna enhet på annat sätt än det beskrivet i denna manual. Polar Print lämnar 3 års garanti. Sida 12 av 16

13 7 Uppfyllda krav Denna produkt uppfyller säkerhets- och EMS-kraven för följande direktiv: EN 60065: 2002 EN : 1997 EN class B: 1999 EN : 1992 CENELEC generic emission standard EN : 1997 Generic immunity standard EN 14971: 2001 Risk analysis Medical devices 93/42/EEC Class 1, Medical device directive 89/336/EEC, EMC directive 73/23/EEC, Low Voltage directive Denna enhet bär märkning med godkännande från CE, FCC och UL. Sida 13 av 16

14 8 Specifikationer för ClearView+ Fokus : Autofokus med fokuslås Förstoring : 2,5 X 50 X med 17 bildskärm, 3 X 60 X med 19 bildskärm Dimensioner för enhetens bas : 44 x 50 cm Strömförsörjning : Volt AC. 12 Volt / 8.3A max. Frekvens i strömnätet : Hz Effekförbrukning (basenhet) : 40 W Effekförbrukning i viloläge : 1 W PC-versionen av ClearView+ stödjer: Upplösning Bildskärmsfrekvens 640 x Hz 800 x Hz 1024 x Hz 1280 x Hz Operationsförhållanden Temperatur Luftfuktighet : +5 C to +35 C : < 70%, ingen kondensering Lagrings- & transportförhållanden Temperatur : -10 C till 40 C Luftfuktighet : < 95 %, ingen kondensering Inga ytmaterial är allergiframkallande. Sida 14 av 16

15 Denna instruktionsbok gäller i tillämpliga delar för följande artikelnummer: Tillsammans med instruktionsbok för tillbehör gäller den även för: Sida 15 av 16

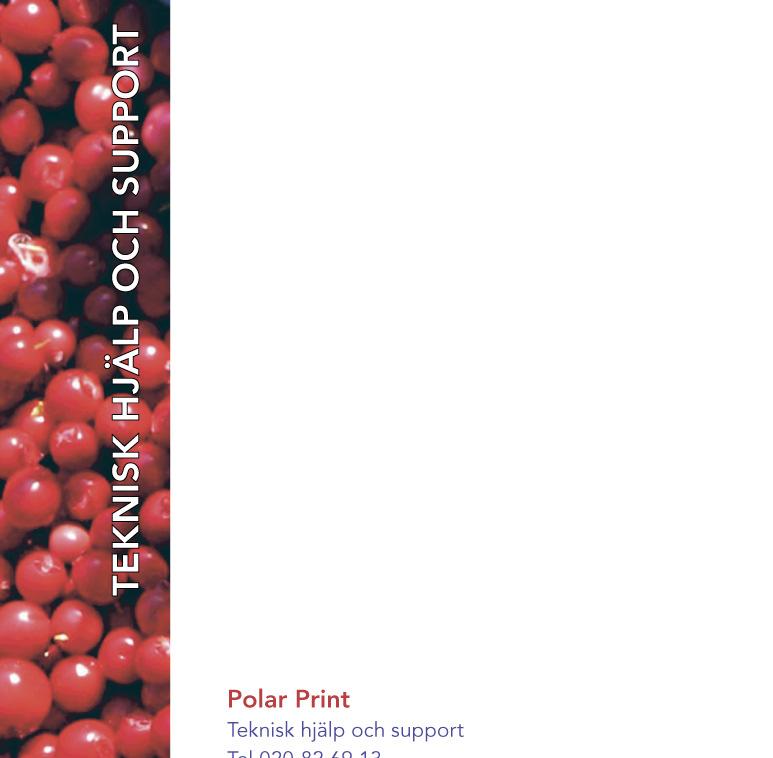

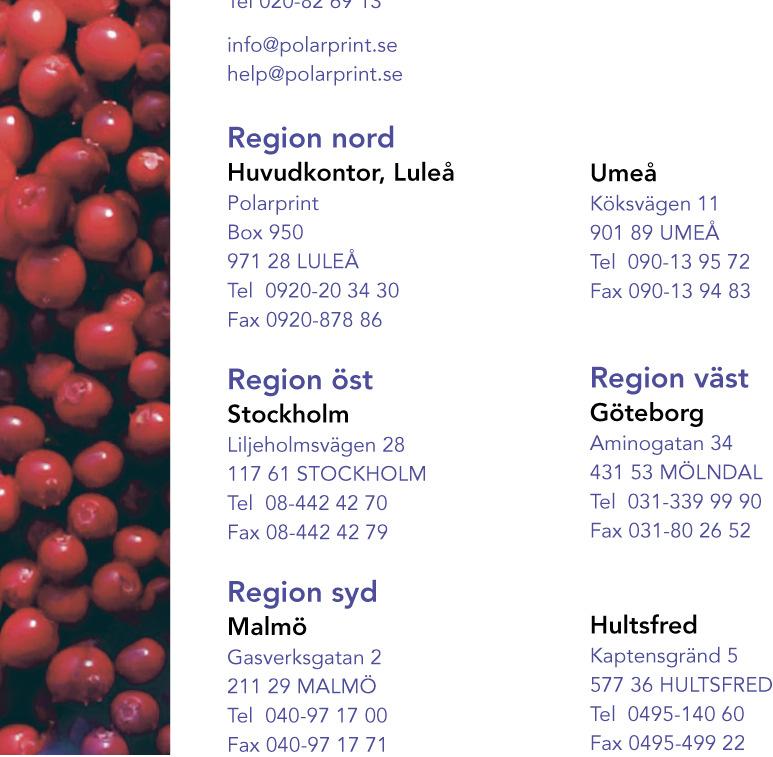

16 Polar Print Teknisk hjälp och support Tel Region nord Huvudkontor, Luleå Polar Print Box LULEÅ Tel Fax Region öst Stockholm Liljeholmsvägen STOCKHOLM Tel Fax Region syd Malmö Gasverksgatan MALMÖ Tel Fax Umeå Tvistevägen UMEÅ Tel Fax Region väst Göteborg Aminogatan MÖLNDAL Tel Fax Växjö Merkurisvägen Växjö Tel
