1 ClearView + special FP adv Version

2 Sida 2

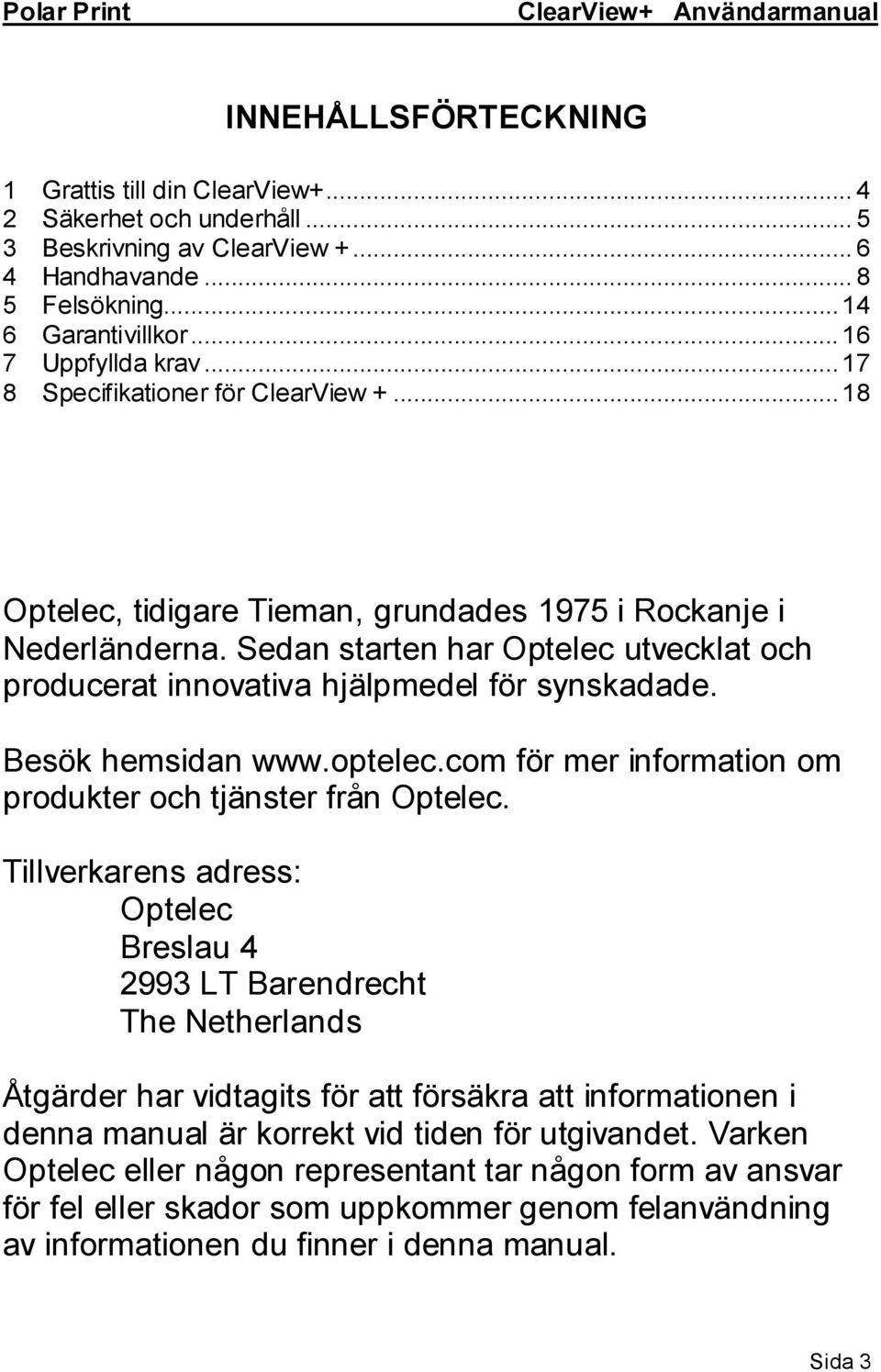

3 INNEHÅLLSFÖRTECKNING 1 Grattis till din ClearView Säkerhet och underhåll Beskrivning av ClearView Handhavande Felsökning Garantivillkor Uppfyllda krav Specifikationer för ClearView Optelec, tidigare Tieman, grundades 1975 i Rockanje i Nederländerna. Sedan starten har Optelec utvecklat och producerat innovativa hjälpmedel för synskadade. Besök hemsidan för mer information om produkter och tjänster från Optelec. Tillverkarens adress: Optelec Breslau LT Barendrecht The Netherlands Åtgärder har vidtagits för att försäkra att informationen i denna manual är korrekt vid tiden för utgivandet. Varken Optelec eller någon representant tar någon form av ansvar för fel eller skador som uppkommer genom felanvändning av informationen du finner i denna manual. Sida 3

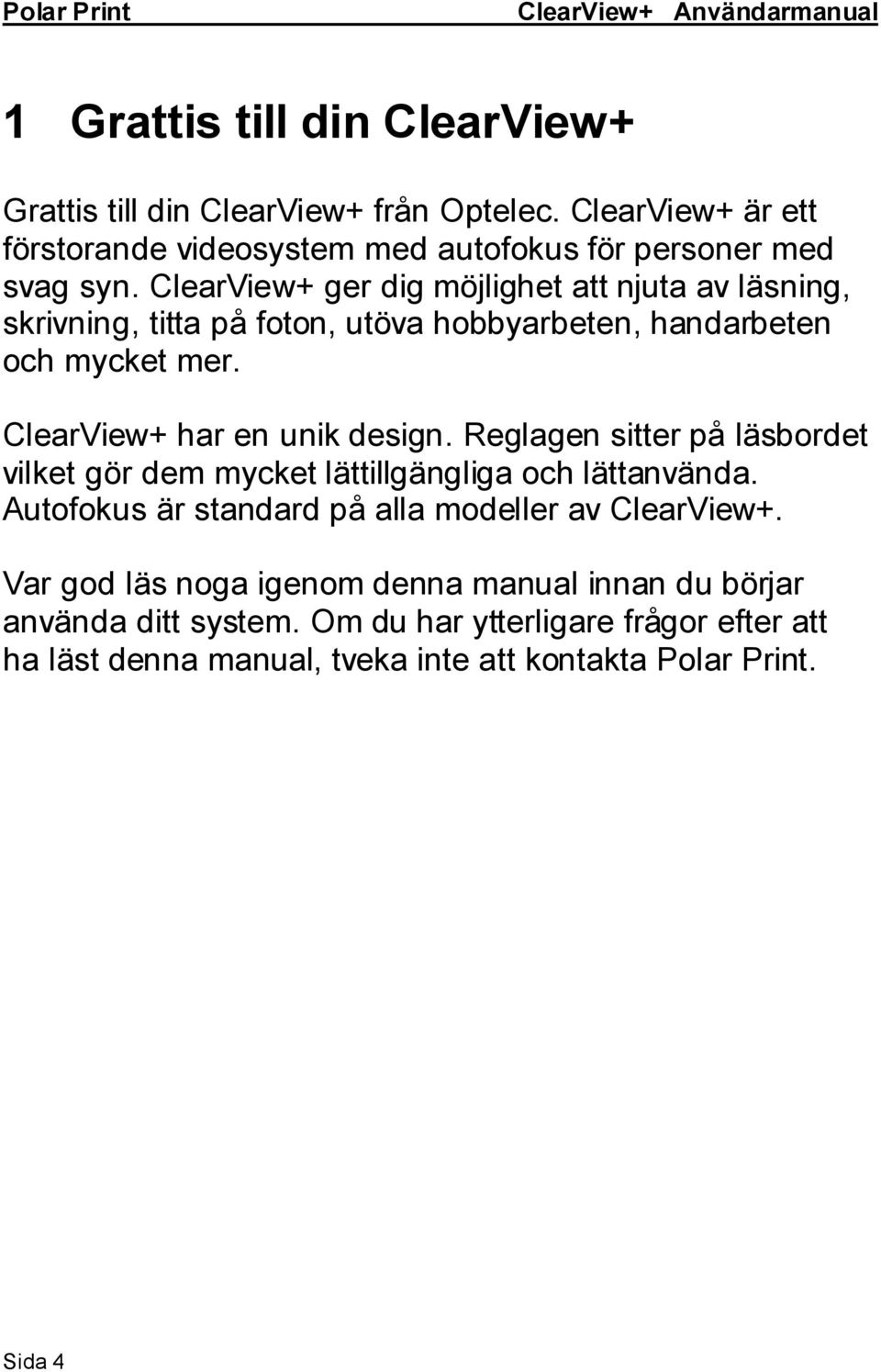

4 1 Grattis till din ClearView+ Grattis till din ClearView+ från Optelec. ClearView+ är ett förstorande videosystem med autofokus för personer med svag syn. ClearView+ ger dig möjlighet att njuta av läsning, skrivning, titta på foton, utöva hobbyarbeten, handarbeten och mycket mer. ClearView+ har en unik design. Reglagen sitter på läsbordet vilket gör dem mycket lättillgängliga och lättanvända. Autofokus är standard på alla modeller av ClearView+. Var god läs noga igenom denna manual innan du börjar använda ditt system. Om du har ytterligare frågor efter att ha läst denna manual, tveka inte att kontakta Polar Print. Sida 4

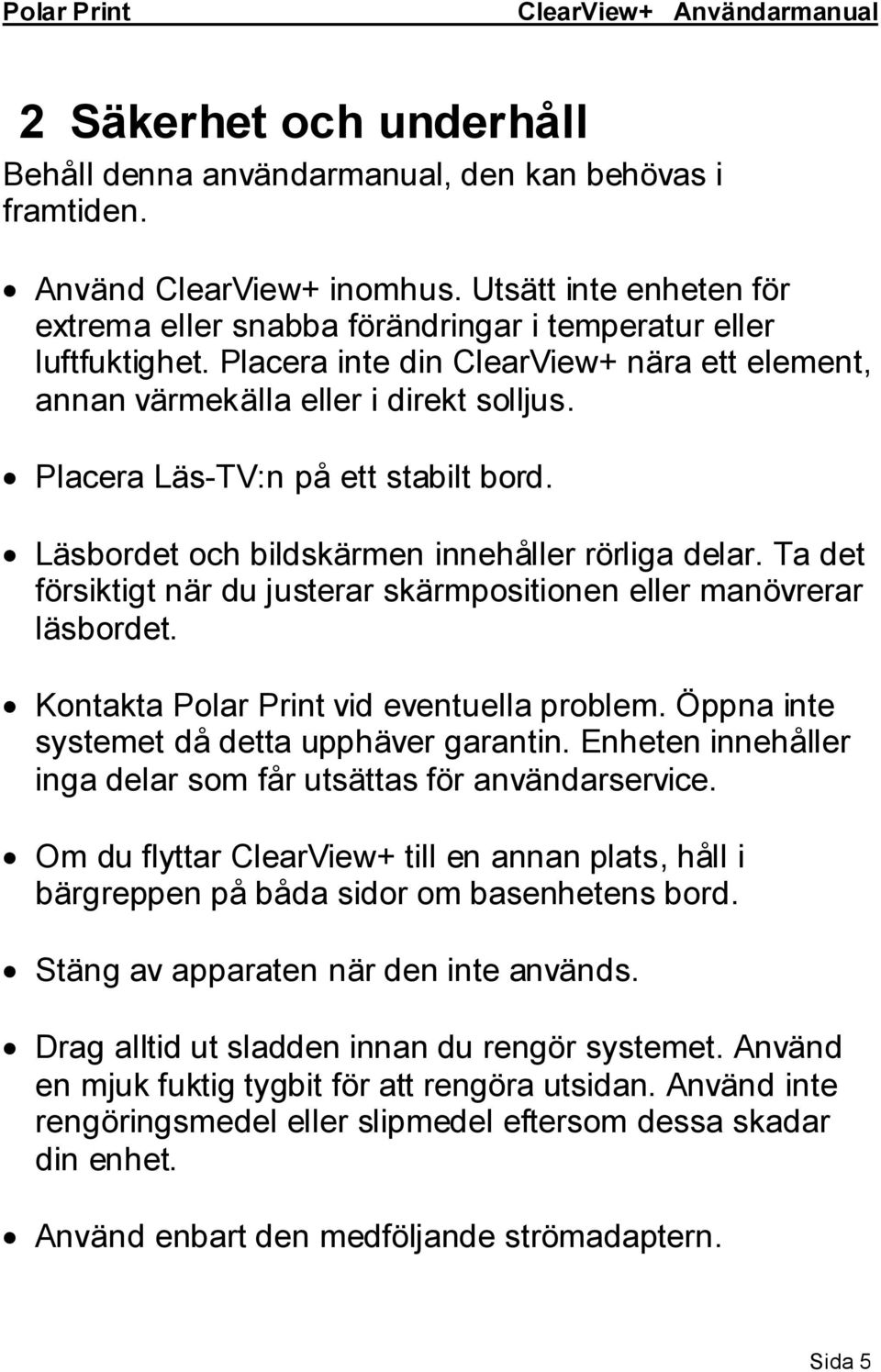

5 2 Säkerhet och underhåll Behåll denna användarmanual, den kan behövas i framtiden. Använd ClearView+ inomhus. Utsätt inte enheten för extrema eller snabba förändringar i temperatur eller luftfuktighet. Placera inte din ClearView+ nära ett element, annan värmekälla eller i direkt solljus. Placera Läs-TV:n på ett stabilt bord. Läsbordet och bildskärmen innehåller rörliga delar. Ta det försiktigt när du justerar skärmpositionen eller manövrerar läsbordet. Kontakta Polar Print vid eventuella problem. Öppna inte systemet då detta upphäver garantin. Enheten innehåller inga delar som får utsättas för användarservice. Om du flyttar ClearView+ till en annan plats, håll i bärgreppen på båda sidor om basenhetens bord. Stäng av apparaten när den inte används. Drag alltid ut sladden innan du rengör systemet. Använd en mjuk fuktig tygbit för att rengöra utsidan. Använd inte rengöringsmedel eller slipmedel eftersom dessa skadar din enhet. Använd enbart den medföljande strömadaptern. Sida 5

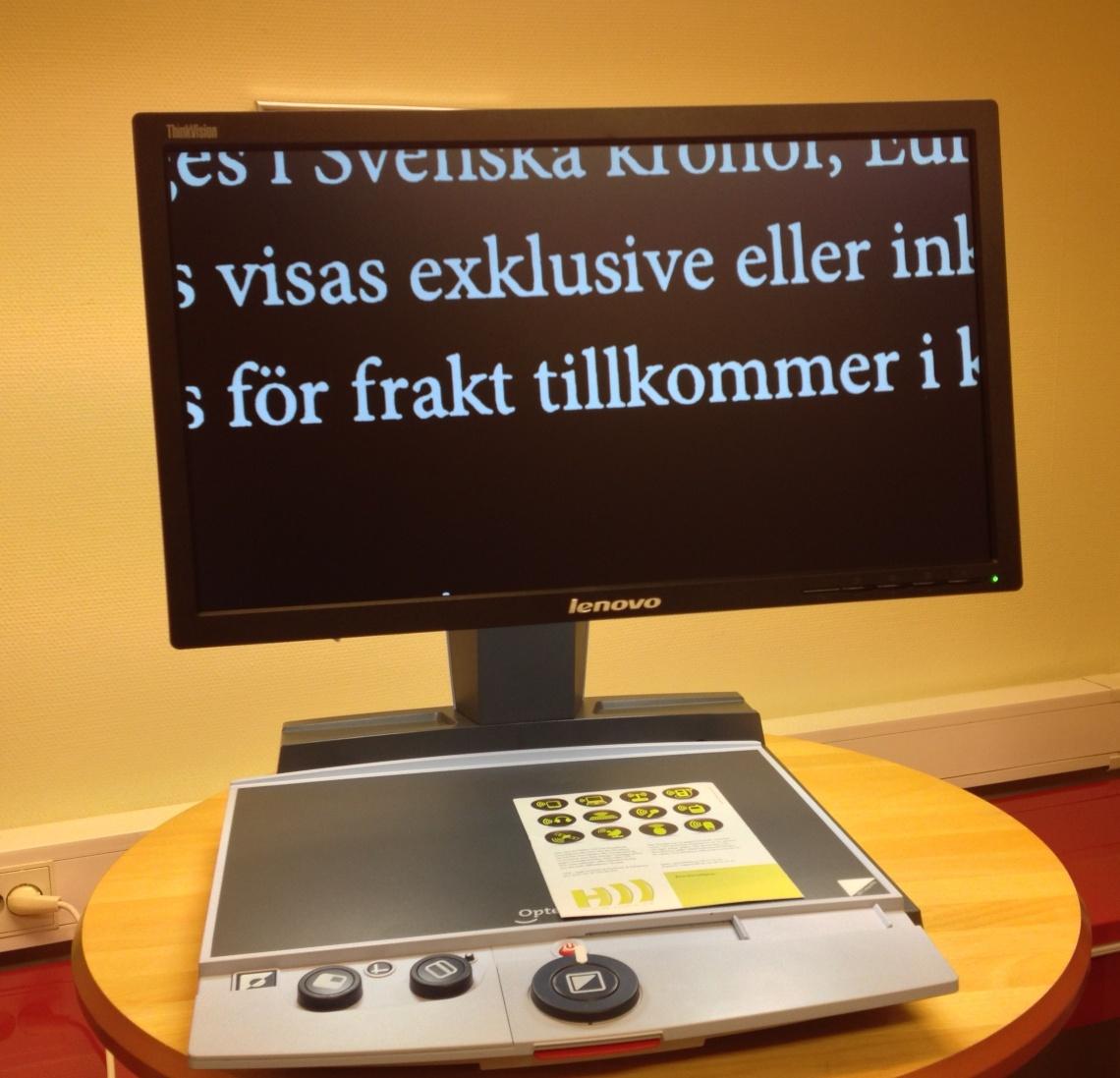

6 3 Beskrivning av ClearView + Din ClearView+ består av: - Basenheten med läsbordet och en inbyggd kontrollpanel. - Elektronikboxen med en kamera, ljuskälla samt inoch utgångar. - Strömadapter och kablar för att ansluta ClearView+ till ett vägguttag. - Användarmanual och ett installationsschema. - Bildskärm. En ej specificerad c:a 20" standardbildskärm som sitter på en arm så att den går att justera i höjdled. - Feature Pack Advanced. Funktionspanel som ger möjlighet att välja artificiella färger, översiktsläge, läslinjer och gardiner samt en knapp för att växla mellan kamerabild och datorbild. Om man önskar ett enklare system med färre knappar kan detta Feature Pack enkelt knäppas loss och ersättas av ett plastlock. Som alternativ kan ClearView + utrustas med tillbehör varav flera olika alternativa Feature Pack, funktionspaneler. Tillbehören kan köpas tillsammans med ClearView+ eller köpas senare. De tillbehör som finns är: Sida 6

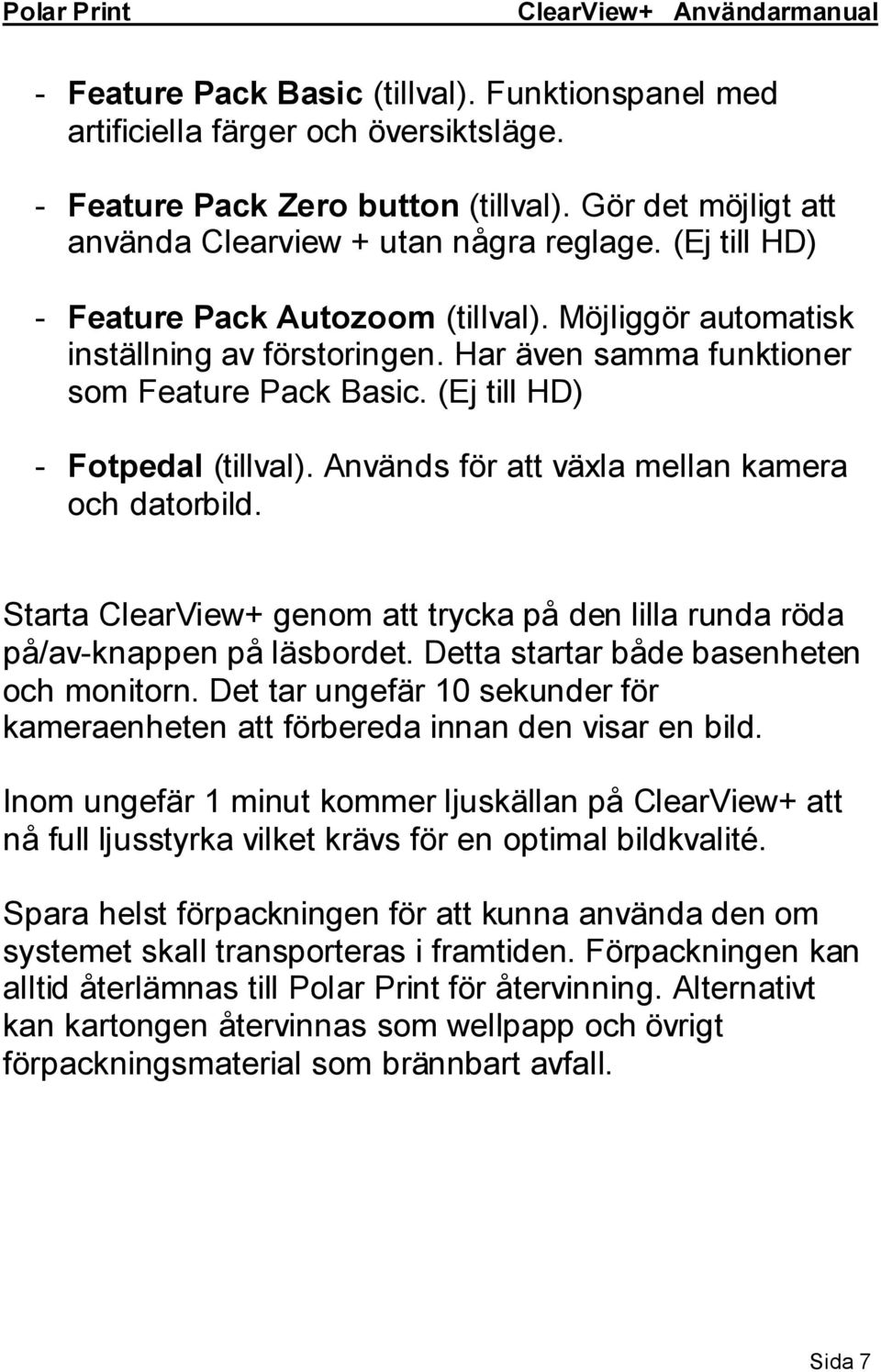

7 - Feature Pack Basic (tillval). Funktionspanel med artificiella färger och översiktsläge. - Feature Pack Zero button (tillval). Gör det möjligt att använda Clearview + utan några reglage. (Ej till HD) - Feature Pack Autozoom (tillval). Möjliggör automatisk inställning av förstoringen. Har även samma funktioner som Feature Pack Basic. (Ej till HD) - Fotpedal (tillval). Används för att växla mellan kamera och datorbild. Starta ClearView+ genom att trycka på den lilla runda röda på/av-knappen på läsbordet. Detta startar både basenheten och monitorn. Det tar ungefär 10 sekunder för kameraenheten att förbereda innan den visar en bild. Inom ungefär 1 minut kommer ljuskällan på ClearView+ att nå full ljusstyrka vilket krävs för en optimal bildkvalité. Spara helst förpackningen för att kunna använda den om systemet skall transporteras i framtiden. Förpackningen kan alltid återlämnas till Polar Print för återvinning. Alternativt kan kartongen återvinnas som wellpapp och övrigt förpackningsmaterial som brännbart avfall. Sida 7

8 4 Handhavande Håll dina händer på vriststöden på framkanten av läsbordet när du använder din ClearView+. Då blir det lätt att stadigt röra läsbordet och det går att nå kontrollratten. Av / På Tryck på knappen Av/På för att starta både systemet och monitorn. ClearView+ kommer att starta upp med samma visningsläge som var aktiverad när den stängdes av. Justera förstoringen Vrid på förstoringsknappen, mitt på läsbordets framkant, medurs för att öka förstoringen och moturs för att minska förstoringen. Sida 8

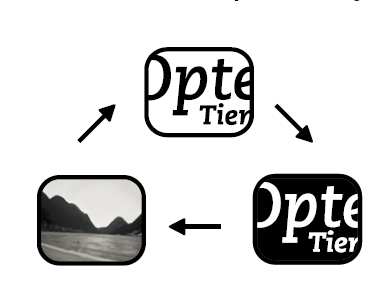

9 Olika visningslägen När man trycker knappen i mitten av förstoringsratten, växlar man mellan 3 visningslägen. 1- Fotoläge med full färgskala 2- Läsläge: Detta läge förstärker kontrasten på förgrunden och bakgrunden. Bilder och text visas i svart-vitt. 3- Inverterat läsläge: Detta läge inverterar bakgrundsoch förgrundsfärgen med förstärkt kontrast. Sida 9

10 Lock över reglage Längst till höger på läsbordet finns tre knappar som kan döljas under ett plastlock. Locket kan dölja alla eller några av knapparna. Autofokusknapp ClearView+ har ett system för automatisk fokus. Systemet fokuserar automatiskt på allt som placeras under kameran för att ge en skarp bild på bildskärmen. När man slår igång ClearView+ kommer systemet att starta i autofokusläge. Tryck på knappen för autofokus för att stoppa den kontinuerliga fokuseringen. Det är bra när man skriver, målar eller utför handarbeten. När autofokusen är låst tänds ett rött ljus på den centrala kontrollknappen (läge / förstoring). För att åter slå igång autofokus, tryck på knappen för autofokus igen. Den röda ljusindikatorn kommer att slås av. Justera ljusstyrka & kontrast Tryck ner och håll inne höger sida (solen) för att öka ljusstyrkan på bilden som visas på skärmen. Tryck på vänster sida (månen) för att minska ljusstyrkan. Gör på samma sätt för att ändra kontrasten men håll inne autofokusknappen samtidigt. Sida 10

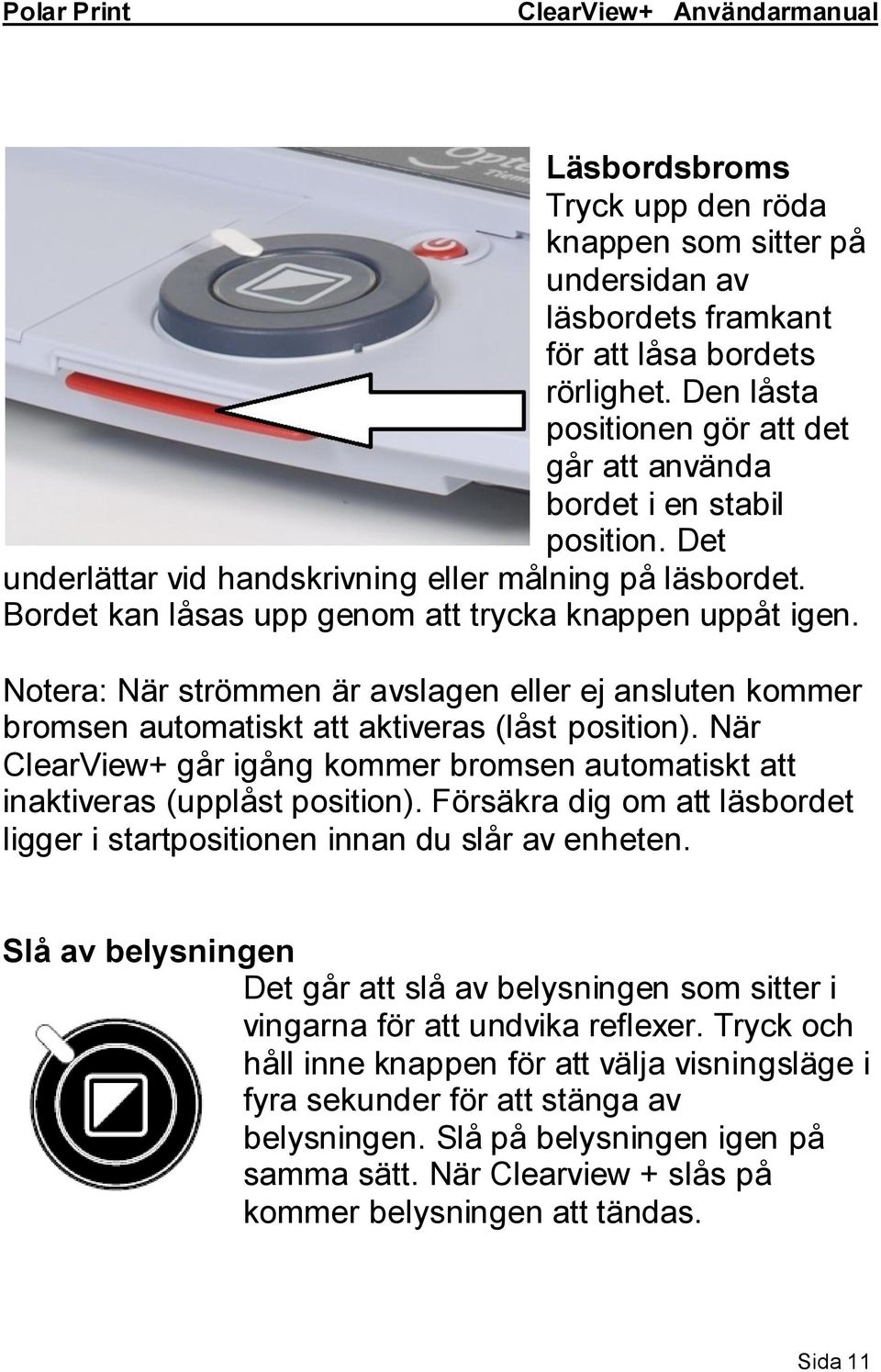

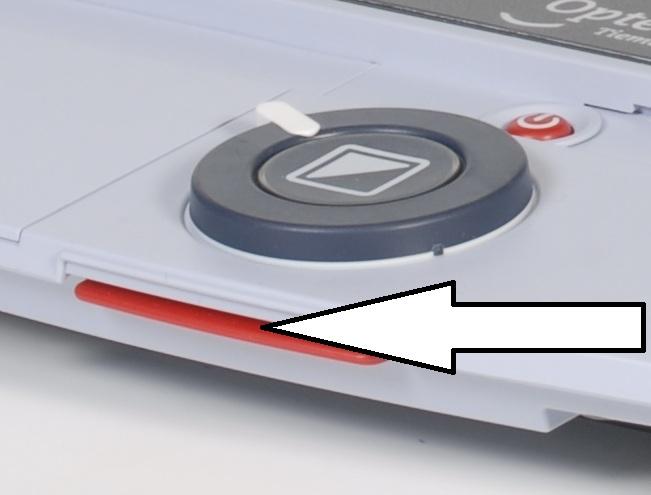

11 Läsbordsbroms Tryck upp den röda knappen som sitter på undersidan av läsbordets framkant för att låsa bordets rörlighet. Den låsta positionen gör att det går att använda bordet i en stabil position. Det underlättar vid handskrivning eller målning på läsbordet. Bordet kan låsas upp genom att trycka knappen uppåt igen. Notera: När strömmen är avslagen eller ej ansluten kommer bromsen automatiskt att aktiveras (låst position). När ClearView+ går igång kommer bromsen automatiskt att inaktiveras (upplåst position). Försäkra dig om att läsbordet ligger i startpositionen innan du slår av enheten. Slå av belysningen Det går att slå av belysningen som sitter i vingarna för att undvika reflexer. Tryck och håll inne knappen för att välja visningsläge i fyra sekunder för att stänga av belysningen. Slå på belysningen igen på samma sätt. När Clearview + slås på kommer belysningen att tändas. Sida 11

12 Färgknapp Genom att trycka på denna knapp kan du växla mellan 8 olika kombinationer av förgrunds- och bakgrundsfärger. Du kan välja att visa text med olika valbara färger när mer kontrast behövs eller när alternativa färgkombinationer tillhandahåller bättre synbarhet. Notera: Denna knapp kan endast aktiverats i ett av läsningslägena. Översiktsläge Ett kort tryck på knappen ger en översiktsbild i liten förstoring med en ruta som visar var förstoringen hamnar om knappen trycks ännu en gång. Använd denna funktion för att leta reda på det som skall förstoras. Ett långt tryck på denna knapp aktiveras en ljuspunkt på läsbordet. Detta ljus visar var mitten på den förstorade bildskärmsbilden finns. Om en penna placeras i luspunkten kommer pennan att vivas i mitten på bildskärmen. Växla mellan kameran och en PC / extern källa Om en dator eller annan extern källa är ansluten till ClearView+, tryck på denna knapp, eller eventuell fotpedal, för att växla mellan den interna kamerabilden och PC / extern källa. När ingen extern bildkälla är ansluten medför en tryckning på denna knapp att full bld visas, alltså linjer eller "gardiner" stängs av. Positionering av linjer / fönster När läslinjer eller fönster är aktiverade (se nedan) kommer en vridning på denna kontroll att ändra positionen Sida 12

13 på läslinjerna / fönstren på skärmen. Läslinjer eller fönster kan antingen visas i en horisontell eller vertikal position beroende på statusen för knappen. Aktivera läslinjerna / fönsterskuggor Genom att trycka på denna knapp växlar man mellan läslinjer, fönsterskuggor och fullskärms kamerabild (inga läslinjer i detta läge). Läslinjer används som guider och förenklar textläsning. Fönsterfunktionen kan användas för att utesluta delar av bilden när ljuset på skärmen känns obekvämt. Notera: Läslinjer och fönster kan endast visas när bilden från den interna kameran visas. Storlek på linjer / fönster När läslinjer eller fönster är aktiverade (se ovan) kommer en vridning på denna kontroll att ändra mellanrummet mellan läslinjerna / fönsterkanterna på skärmen. Storleksförändringen kan göras antingen horisontellt eller vertikalt beroende på statusen för knappen horisontell / vertikal. Knappen horisontell / vertikal Tryckning på denna knapp växlar mellan vertikal och horisontell positionering av linjer / fönster. Notera: Läslinjer och fönster kan endast visas när bilden från den interna kameran visas. Sida 13

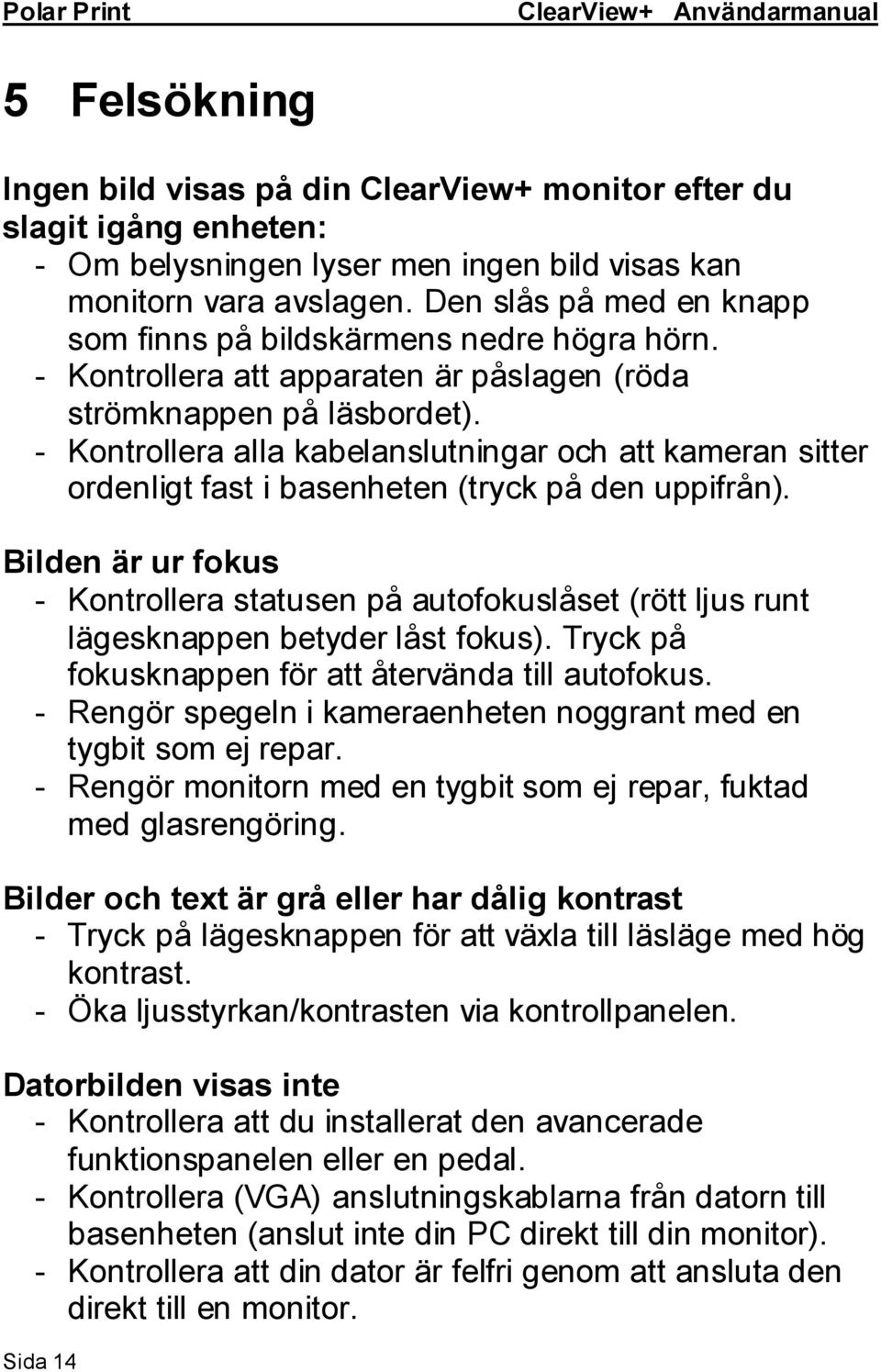

14 5 Felsökning Ingen bild visas på din ClearView+ monitor efter du slagit igång enheten: - Om belysningen lyser men ingen bild visas kan monitorn vara avslagen. Den slås på med en knapp som finns på bildskärmens nedre högra hörn. - Kontrollera att apparaten är påslagen (röda strömknappen på läsbordet). - Kontrollera alla kabelanslutningar och att kameran sitter ordenligt fast i basenheten (tryck på den uppifrån). Bilden är ur fokus - Kontrollera statusen på autofokuslåset (rött ljus runt lägesknappen betyder låst fokus). Tryck på fokusknappen för att återvända till autofokus. - Rengör spegeln i kameraenheten noggrant med en tygbit som ej repar. - Rengör monitorn med en tygbit som ej repar, fuktad med glasrengöring. Bilder och text är grå eller har dålig kontrast - Tryck på lägesknappen för att växla till läsläge med hög kontrast. - Öka ljusstyrkan/kontrasten via kontrollpanelen. Datorbilden visas inte - Kontrollera att du installerat den avancerade funktionspanelen eller en pedal. - Kontrollera (VGA) anslutningskablarna från datorn till basenheten (anslut inte din PC direkt till din monitor). - Kontrollera att din dator är felfri genom att ansluta den direkt till en monitor. Sida 14

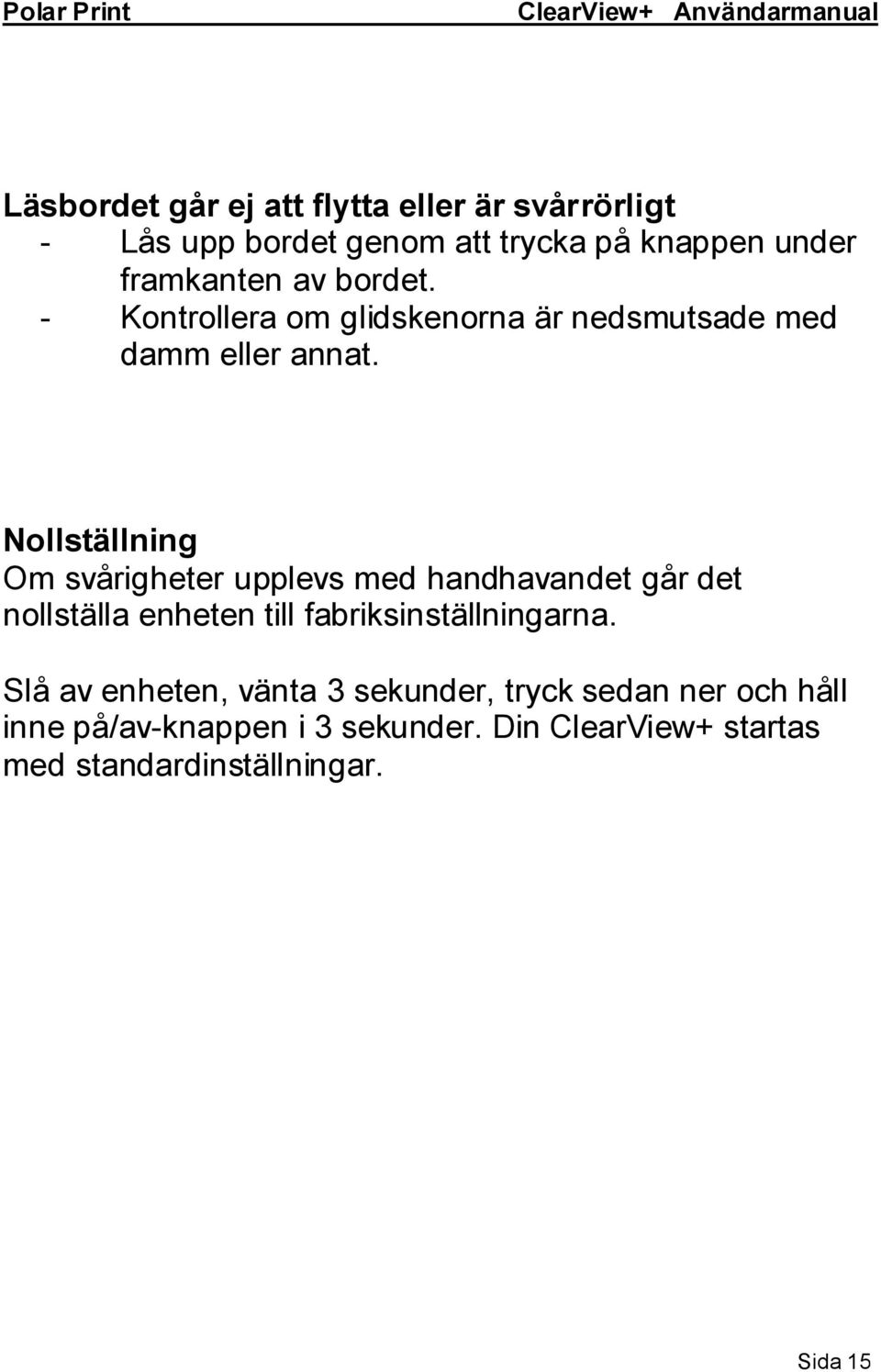

15 Läsbordet går ej att flytta eller är svårrörligt - Lås upp bordet genom att trycka på knappen under framkanten av bordet. - Kontrollera om glidskenorna är nedsmutsade med damm eller annat. Nollställning Om svårigheter upplevs med handhavandet går det nollställa enheten till fabriksinställningarna. Slå av enheten, vänta 3 sekunder, tryck sedan ner och håll inne på/av-knappen i 3 sekunder. Din ClearView+ startas med standardinställningar. Sida 15

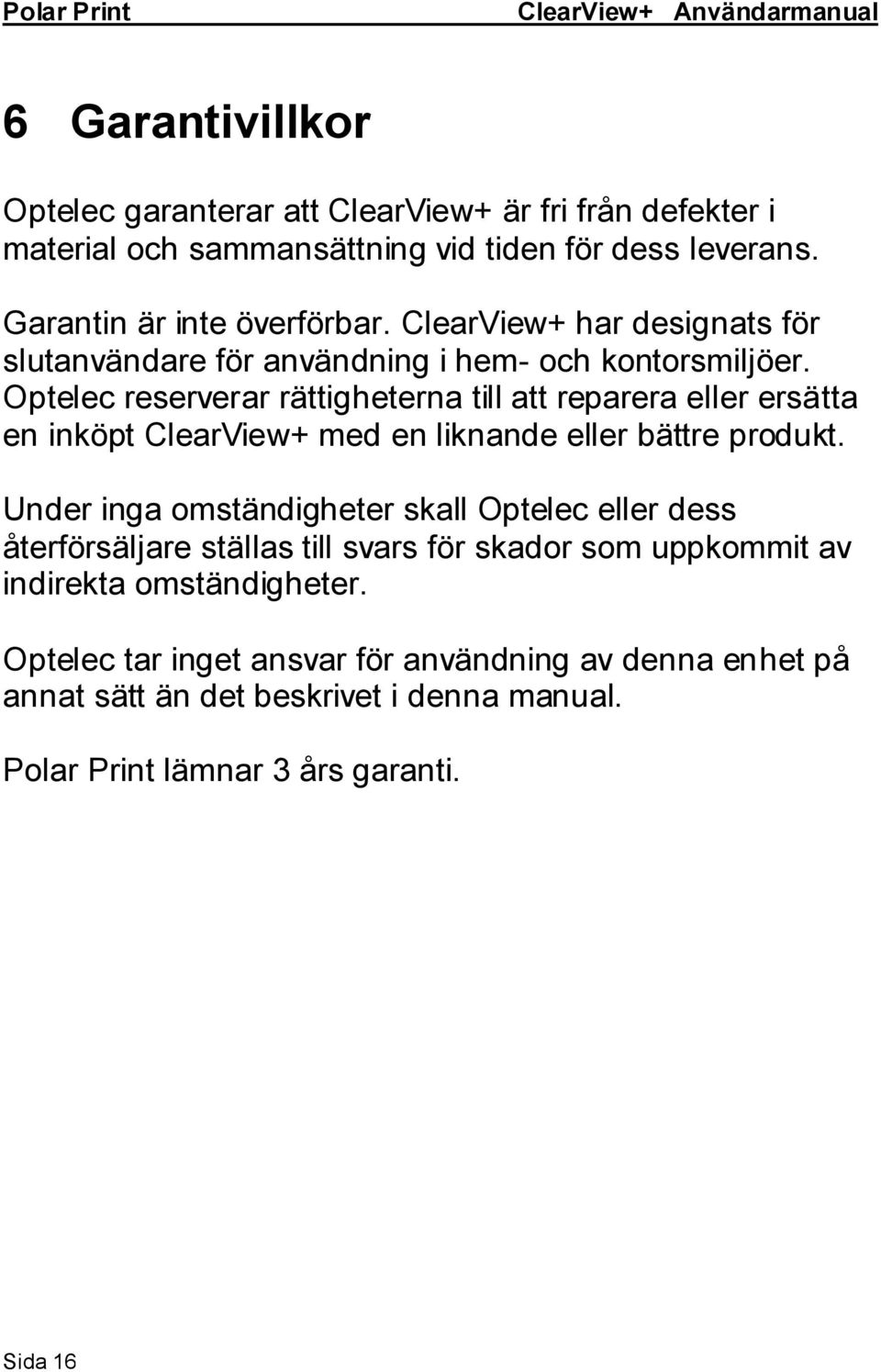

16 6 Garantivillkor Optelec garanterar att ClearView+ är fri från defekter i material och sammansättning vid tiden för dess leverans. Garantin är inte överförbar. ClearView+ har designats för slutanvändare för användning i hem- och kontorsmiljöer. Optelec reserverar rättigheterna till att reparera eller ersätta en inköpt ClearView+ med en liknande eller bättre produkt. Under inga omständigheter skall Optelec eller dess återförsäljare ställas till svars för skador som uppkommit av indirekta omständigheter. Optelec tar inget ansvar för användning av denna enhet på annat sätt än det beskrivet i denna manual. Polar Print lämnar 3 års garanti. Sida 16

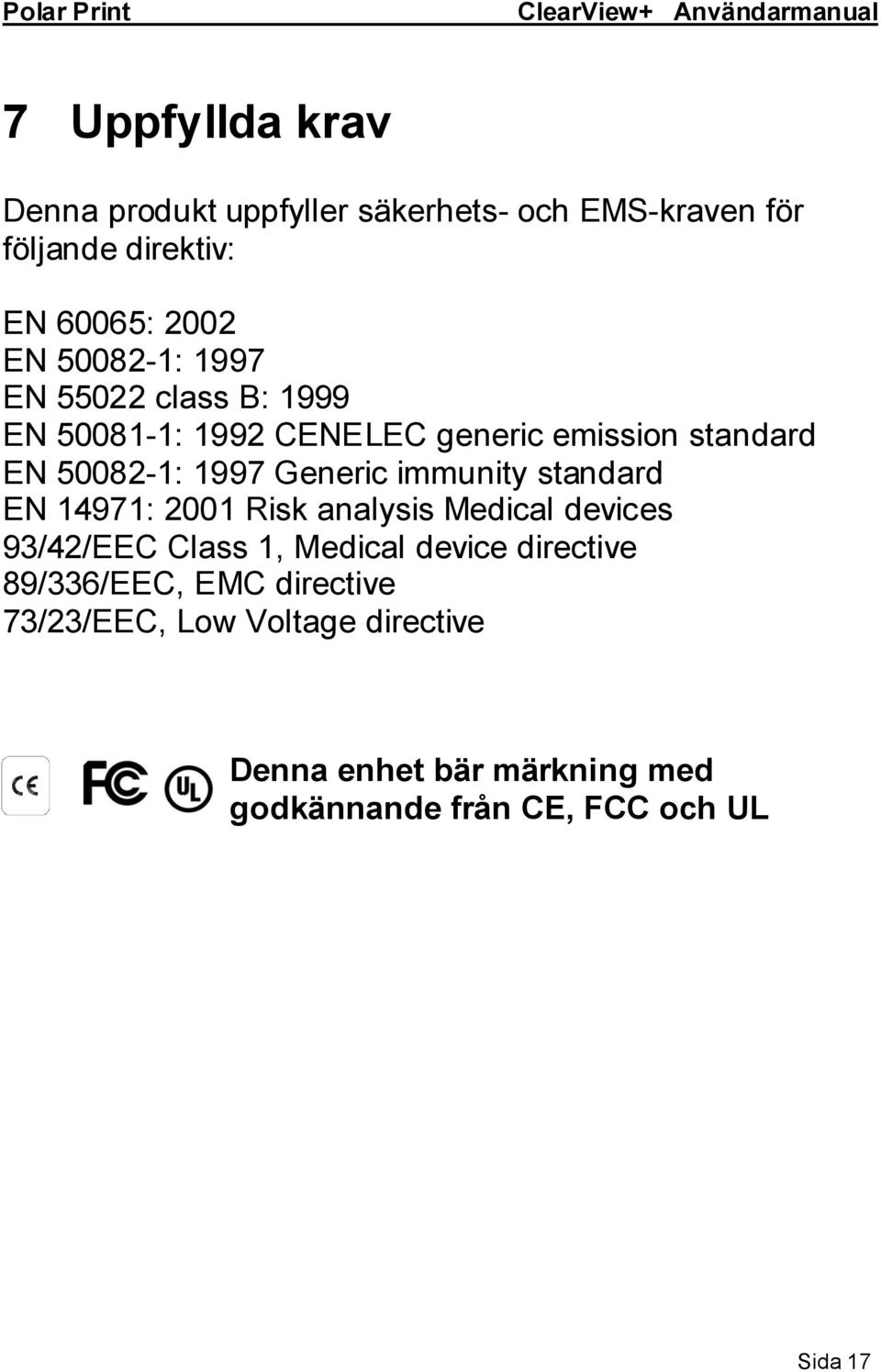

17 7 Uppfyllda krav Denna produkt uppfyller säkerhets- och EMS-kraven för följande direktiv: EN 60065: 2002 EN : 1997 EN class B: 1999 EN : 1992 CENELEC generic emission standard EN : 1997 Generic immunity standard EN 14971: 2001 Risk analysis Medical devices 93/42/EEC Class 1, Medical device directive 89/336/EEC, EMC directive 73/23/EEC, Low Voltage directive Denna enhet bär märkning med godkännande från CE, FCC och UL Sida 17

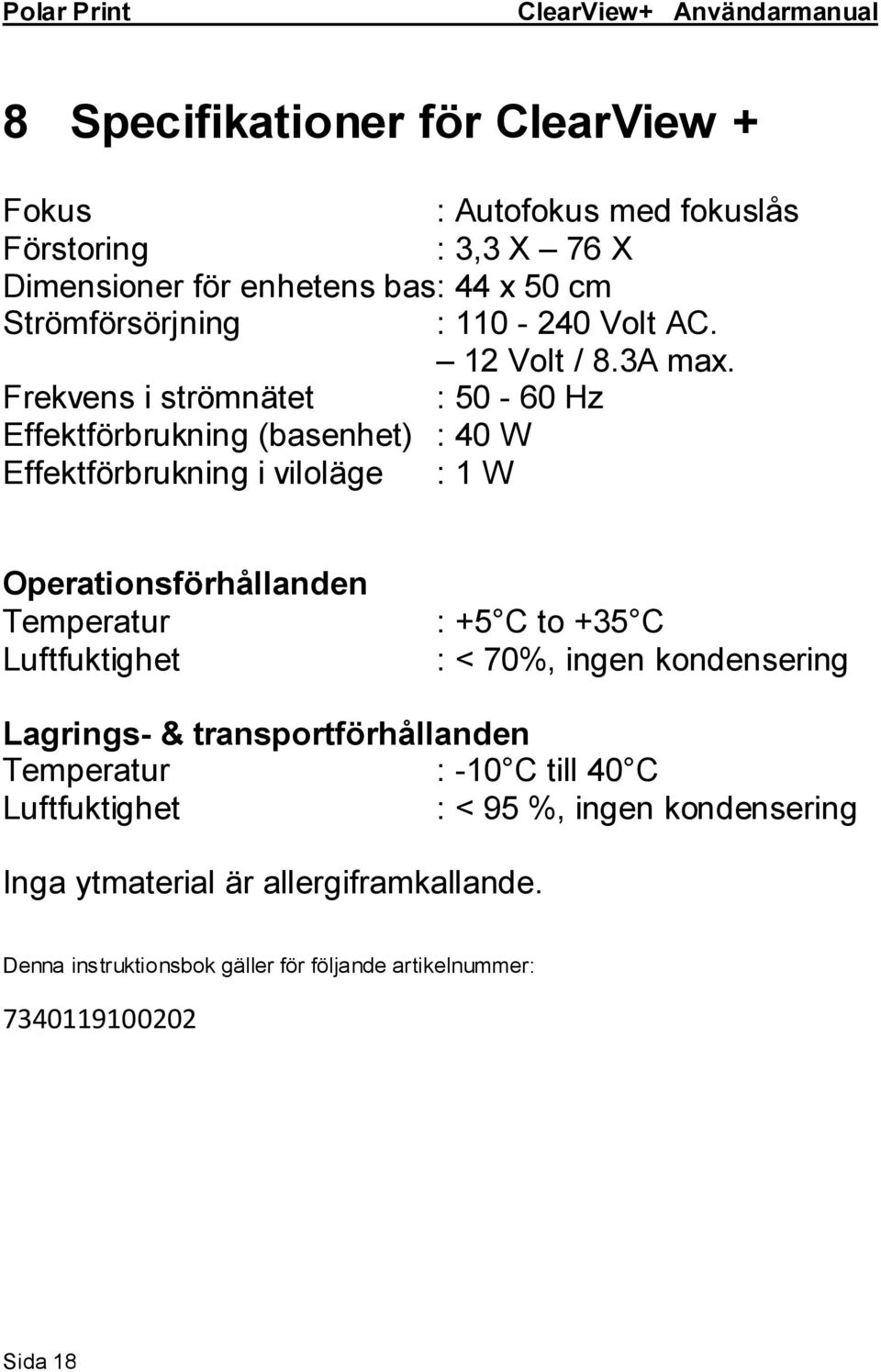

18 8 Specifikationer för ClearView + Fokus : Autofokus med fokuslås Förstoring : 3,3 X 76 X Dimensioner för enhetens bas : 44 x 50 cm Strömförsörjning : Volt AC. 12 Volt / 8.3A max. Frekvens i strömnätet : Hz Effektförbrukning (basenhet) : 40 W Effektförbrukning i viloläge : 1 W Operationsförhållanden Temperatur Luftfuktighet : +5 C to +35 C : < 70%, ingen kondensering Lagrings- & transportförhållanden Temperatur : -10 C till 40 C Luftfuktighet : < 95 %, ingen kondensering Inga ytmaterial är allergiframkallande. Denna instruktionsbok gäller för följande artikelnummer: Sida 18

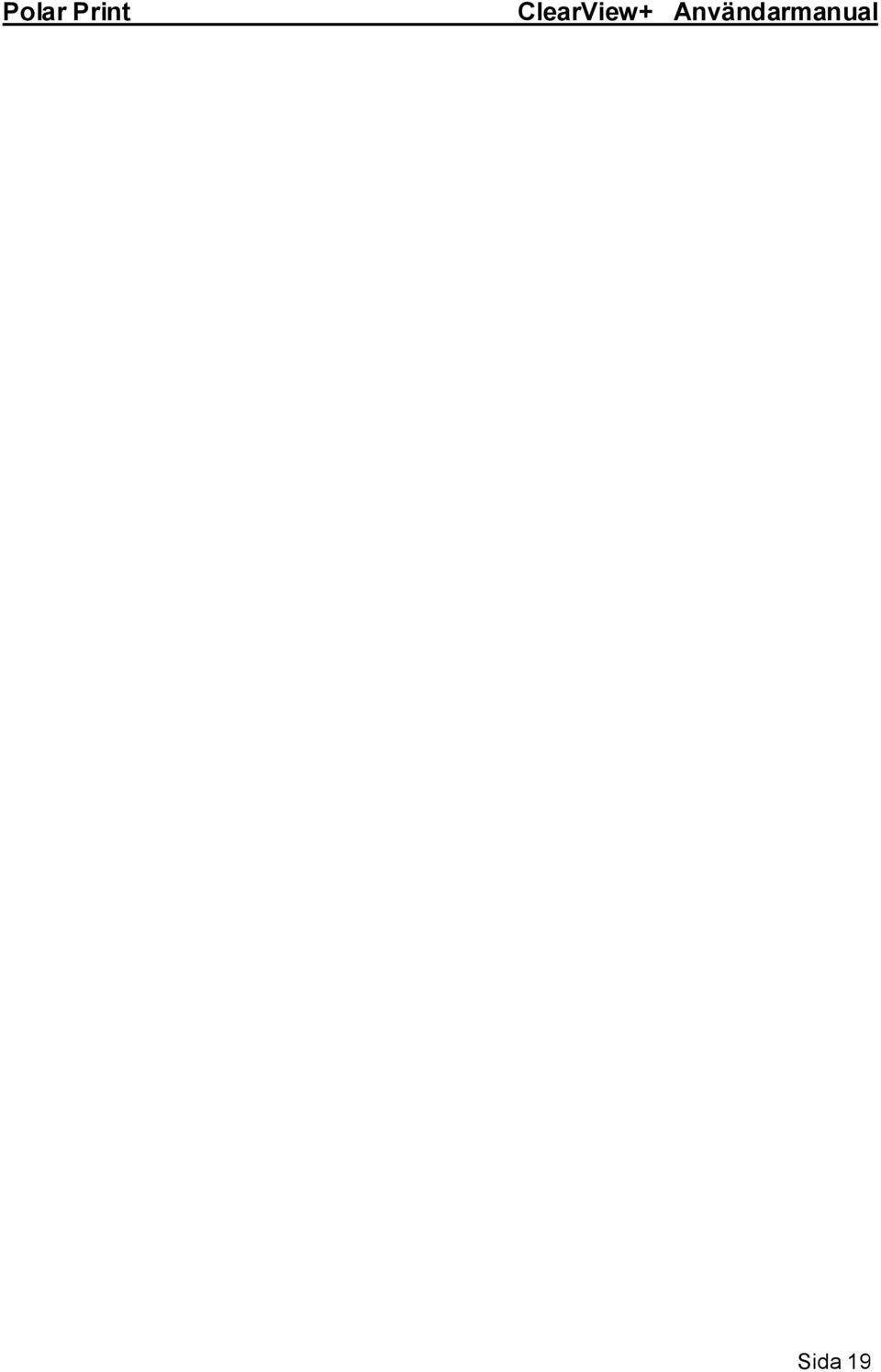

19 Sida 19

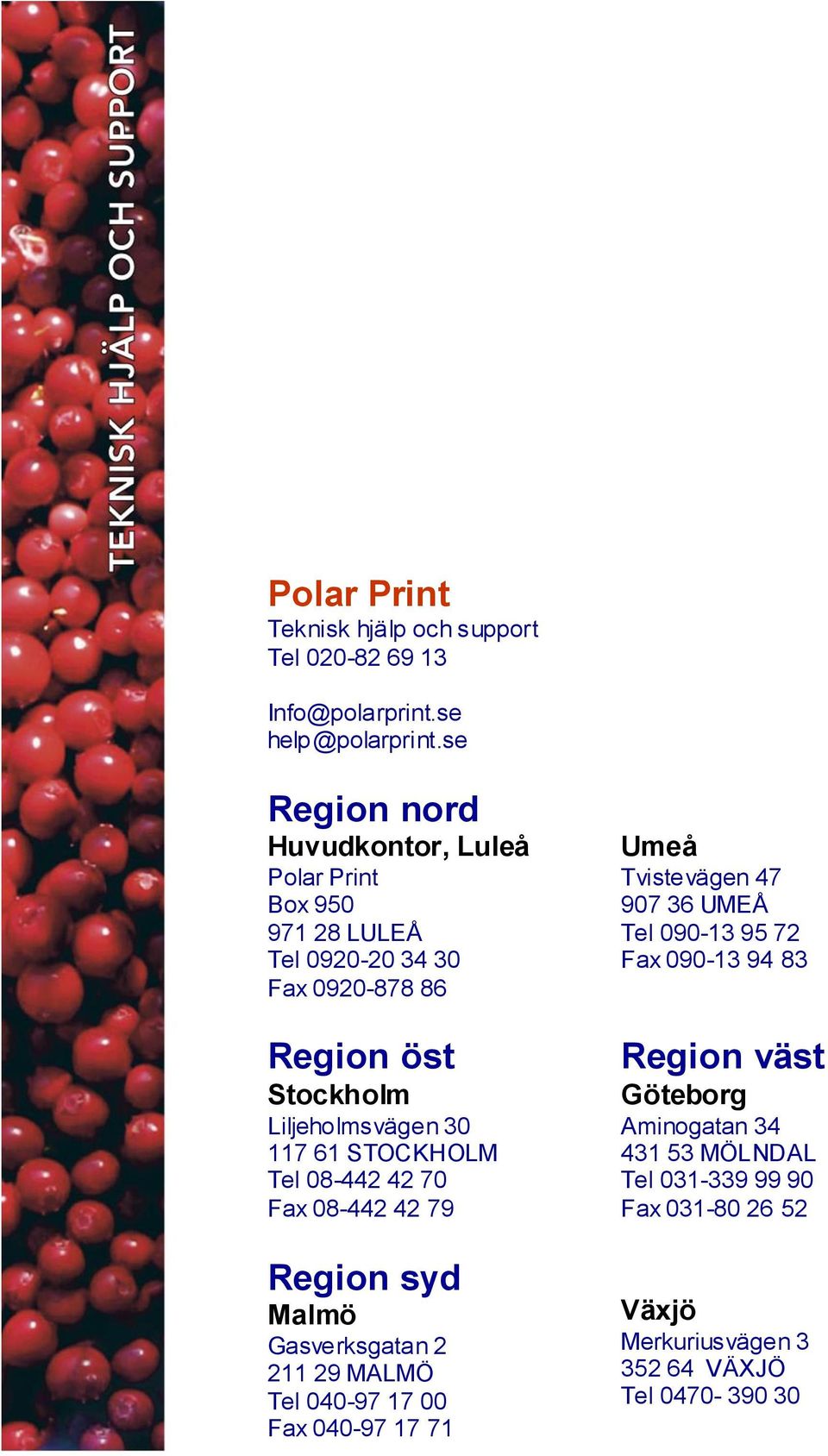

20 Teknisk hjälp och support Tel Region nord Huvudkontor, Luleå Polar Print Box LULEÅ Tel Fax Region öst Stockholm Liljeholmsvägen STOCKHOLM Tel Fax Region syd Malmö Gasverksgatan MALMÖ Tel Fax Umeå Tvistevägen UMEÅ Tel Fax Region väst Göteborg Aminogatan MÖLNDAL Tel Fax Växjö Merkuriusvägen VÄXJÖ Tel
