ClearNote Användarmanual

Transkript

1 ClearNote

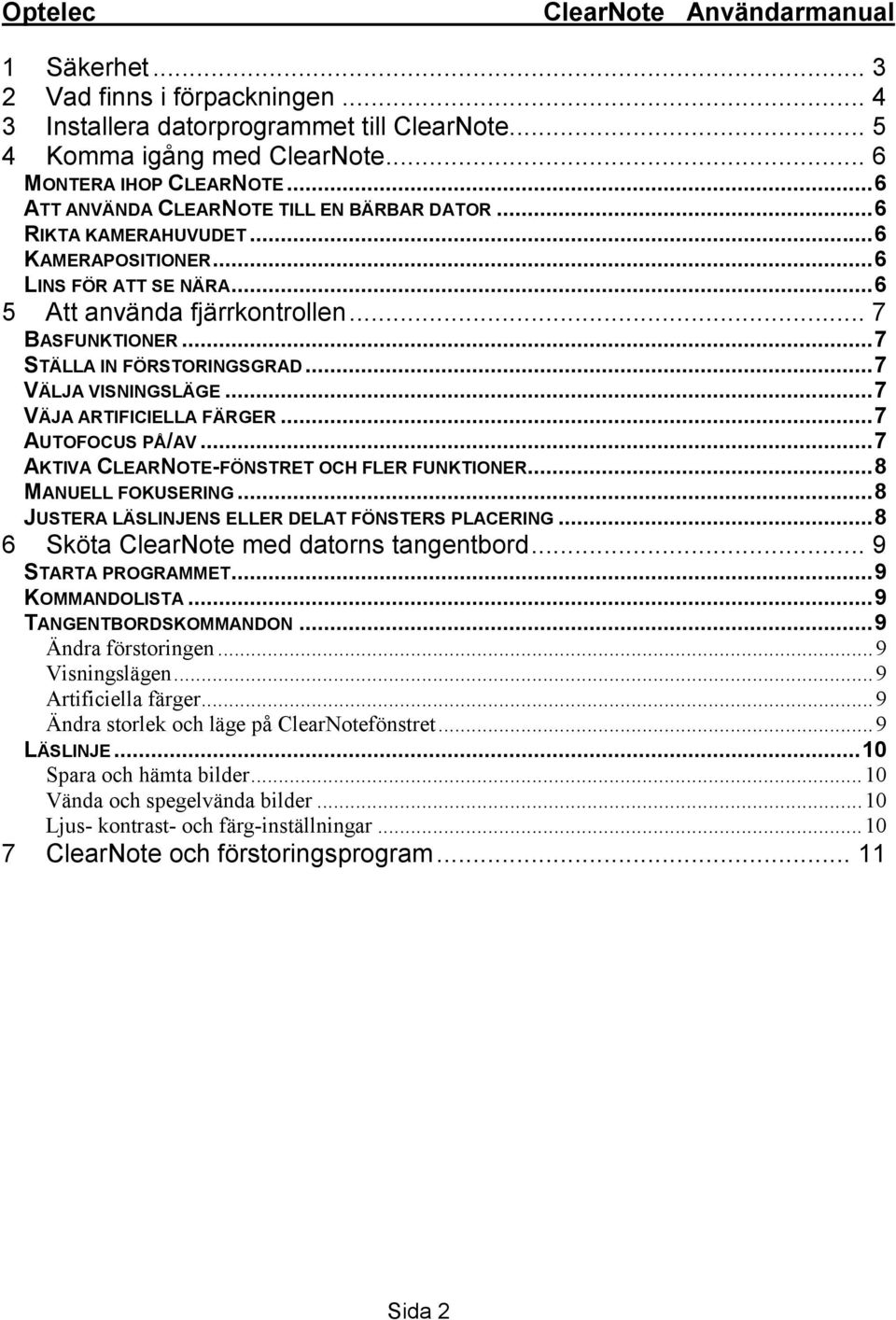

2 1 Säkerhet Vad finns i förpackningen Installera datorprogrammet till ClearNote Komma igång med ClearNote... 6 MONTERA IHOP CLEARNOTE... 6 ATT ANVÄNDA CLEARNOTE TILL EN BÄRBAR DATOR... 6 RIKTA KAMERAHUVUDET... 6 KAMERAPOSITIONER... 6 LINS FÖR ATT SE NÄRA Att använda fjärrkontrollen... 7 BASFUNKTIONER... 7 STÄLLA IN FÖRSTORINGSGRAD... 7 VÄLJA VISNINGSLÄGE... 7 VÄJA ARTIFICIELLA FÄRGER... 7 AUTOFOCUS PÅ/AV... 7 AKTIVA CLEARNOTE-FÖNSTRET OCH FLER FUNKTIONER... 8 MANUELL FOKUSERING... 8 JUSTERA LÄSLINJENS ELLER DELAT FÖNSTERS PLACERING Sköta ClearNote med datorns tangentbord... 9 STARTA PROGRAMMET... 9 KOMMANDOLISTA... 9 TANGENTBORDSKOMMANDON... 9 Ändra förstoringen... 9 Visningslägen... 9 Artificiella färger... 9 Ändra storlek och läge på ClearNotefönstret... 9 LÄSLINJE Spara och hämta bilder Vända och spegelvända bilder Ljus- kontrast- och färg-inställningar ClearNote och förstoringsprogram Sida 2

3 1 Säkerhet o ClearNote är avsedd för användning inomhus, använd den inte utomhus. o Utsätt inte ClearNote för extrem, eller snabb förändring i, temperatur eller luftfuktighet. Både elektronik och optik kan ta skada om så sker. o Placera enheten på ett stadigt underlag. Om den faller kan både ClearNote och användare skadas. o Montera och packa ihop ClearNote varsamt. Eftersom den innehåller roterande delar så kan oaktsam hantering medföra skaderisk. o Utsätt inte ClearNote för direkt solljus eller extrem hetta för att undvika brandrisk. o Försök inte öppna ClearNote eller ta loss delar från den. Ta kontakt med Polar Print för ev reparation eller service. Garantin gäller inte om apparaten öppnats. o Kontakt med vätskor eller kemikalier kan förorsaka skador på elektroniken. o Hantera ClearNote varsamt. Oöm behandling kan skada interna komponenter. o Använd inte ClearNote nära ej skärmad medicinteknisk utrustning. o Ha inte ClearNote ansluten vid rengöring. Använd en lätt fuktad trasa för att göra ren utsidan. Använd inte starka rengöringsmedel eller medel som innehåller slipmedel, de kan skada apparaten. o Använd inte ClearNote i temperaturer under 0 grader C och inte över +40 grader C. Garantin gäller endast om ClearNote används det sätt som beskrivs i denna instruktionsbok. Sida 3

4 2 Vad finns i förpackningen Förpackningen innehåller: o Bärväska o ClearNote huvudehhet o Bottenplatta med infästning för kameraenheten o Fjärrkontroll o CD med datorprogram o Instruktionsbok o Lista med snabbkommandon Ta kontakt med försäljaren om något fattas i förpackningen. Sida 4

5 3 Installera datorprogrammet till ClearNote OBS! Installera programmet före ClearNote ansluts till datorn! Programmet är nödvändigt när ClearNote skall användas till dator. Det är programmet som visar kamerabilden från ClearNote på datorns bildskärm. Gör så här för att installera programmet: 1. Säkerställ att ClearNote inte är ansluten via USB. 2. Sätt in CD:n med programmet i datorns CD-spelare. 3. Programmet kommer att starta automatiskt. a. Om automatisk start av program opå CD är avstängd gå till starknappen och välj Kör b. Alternativt går det att dubbelklicka på CD-spelaren i Den här datorn. c. Välj önskat språk och tryck på knappen Next (Nästa). d. Tryck Next när välkomstsidan för installationsguiden visas. e. Välj mapp som skall användas frö programmet och tryck sedan Next. f. Välj vilket förstoringsprogram som används på datorn. Om inget förstoringsprogram används, välj Default installation. g. Tryck Next för att välja mapp för startmenyn. h. Välj att installera drivrutinerna för kameran genom att välja Install the camera driver och välj den ikon som önskas. i. Tryck på knappen Install. j. Tryck på knappen Finish för att avsluta installationen. 4. Anslut USB-kabeln mellan ClearNote och en USB-kontakt på datorn. 5. På skärmen skall meddelandet Ny maskinvara funnen komma. Installera USB-drivrutinen genom att välja do not look for updates. Välj Automatic installation of the USB driver i nästa ruta. 6. Om ett meddelande om att fil saknas kommer så finns de efterfrågare filena i C:\program\ClearNote 7\driver om du inte valt en annan mapp. 7. Upprepa proceduren i punkt 6 för var och en av USB-kontakterna på datorn. 8. Starta programmet genom att klicka på ikonen för programmet på Skrivbordet. Sida 5

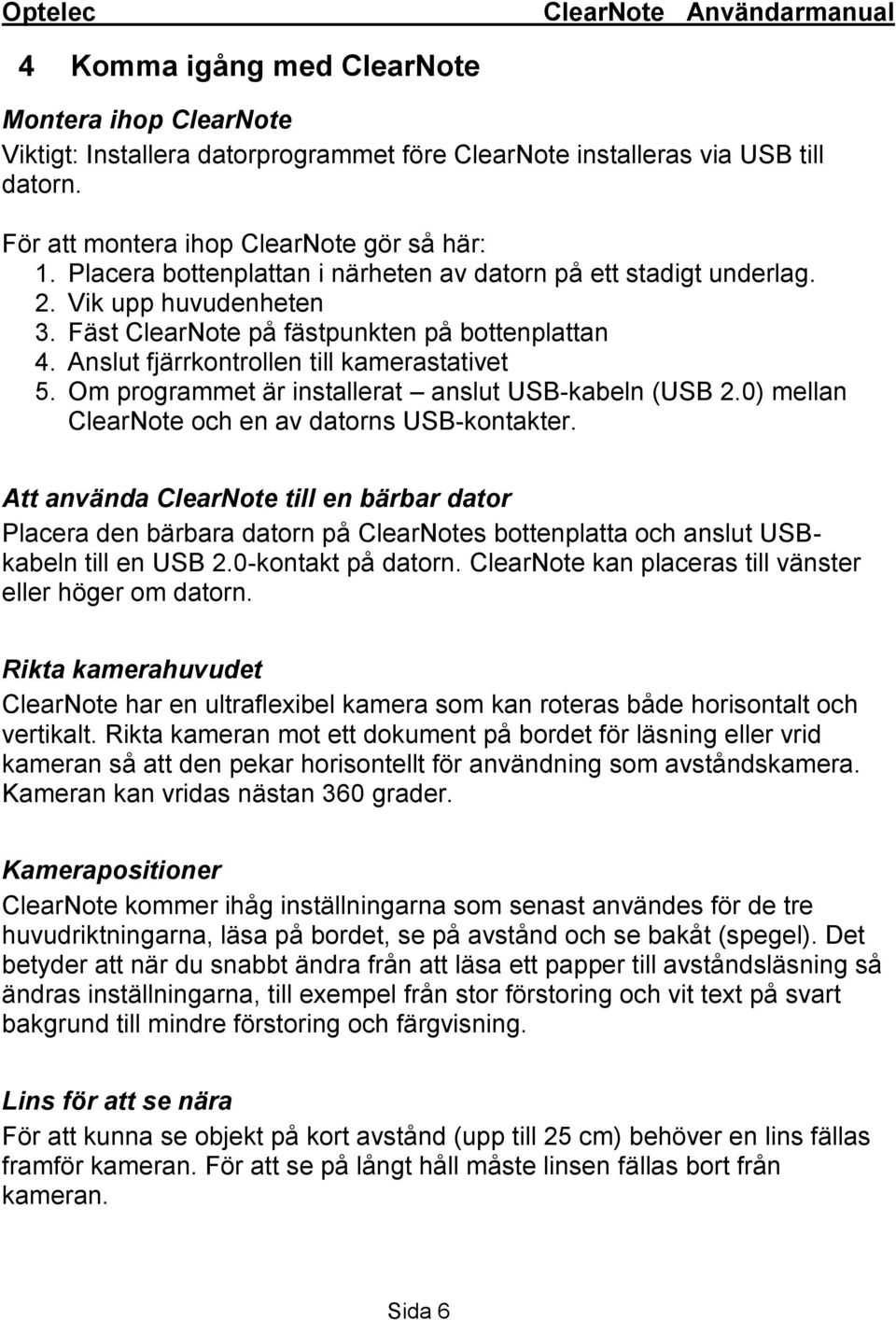

6 4 Komma igång med ClearNote Montera ihop ClearNote Viktigt: Installera datorprogrammet före ClearNote installeras via USB till datorn. För att montera ihop ClearNote gör så här: 1. Placera bottenplattan i närheten av datorn på ett stadigt underlag. 2. Vik upp huvudenheten 3. Fäst ClearNote på fästpunkten på bottenplattan 4. Anslut fjärrkontrollen till kamerastativet 5. Om programmet är installerat anslut USB-kabeln (USB 2.0) mellan ClearNote och en av datorns USB-kontakter. Att använda ClearNote till en bärbar dator Placera den bärbara datorn på ClearNotes bottenplatta och anslut USBkabeln till en USB 2.0-kontakt på datorn. ClearNote kan placeras till vänster eller höger om datorn. Rikta kamerahuvudet ClearNote har en ultraflexibel kamera som kan roteras både horisontalt och vertikalt. Rikta kameran mot ett dokument på bordet för läsning eller vrid kameran så att den pekar horisontellt för användning som avståndskamera. Kameran kan vridas nästan 360 grader. Kamerapositioner ClearNote kommer ihåg inställningarna som senast användes för de tre huvudriktningarna, läsa på bordet, se på avstånd och se bakåt (spegel). Det betyder att när du snabbt ändra från att läsa ett papper till avståndsläsning så ändras inställningarna, till exempel från stor förstoring och vit text på svart bakgrund till mindre förstoring och färgvisning. Lins för att se nära För att kunna se objekt på kort avstånd (upp till 25 cm) behöver en lins fällas framför kameran. För att se på långt håll måste linsen fällas bort från kameran. Sida 6

7 5 Att använda fjärrkontrollen Föra att kunna använda ClearNote se till att den är ansluten till datorn och att ClearNote-programmet är startat. Basfunktioner Minska förstoringen Visningslägen Artificiella färger Autofocus Öka förstoringen Shift Ställa in förstoringsgrad Tryck på de två avsmalnande knapparna högst upp på fjärrkontrollen för att öka eller minska förstoringen. Förstoringen kan ställas in i steg mellan 4 och 40 gånger. Knappen med minustecken minskar förstoringen och knappen med plustecken ökar den. Välja visningsläge Knappen under förstoingsknapperna används för att välja visningsläge. Det finns tre lägen att välja mellan: 1. Fotoläge, full färg med normal kontrast 2. Textläge, förstärkt kontrast, svart text på vit bakgrund 3. Textläge, förstärkt kontrast, vit text på svart bakgrund Väja artificiella färger Artificiella färger kan väljas när något av textlägena är aktivt. Tryck på knappen för artificiella färger växlar mellan de 10 färgkombinationer på text och bakgrund som finns. Autofocus på/av Normalt fokuserar ClearNote automatiskt. Det går dock att stänga av den automatiska fokuseringen, volket kan vara bra vis skrivning eller vid hobbyarbeten. Tryck på knappen Autofokusknappen Sida 7

8 längst ner till vänster på fjärrkontrollen för att stänga av automatisk fokusering och tryck på samma knapp för att slå på den ingen. Aktiva ClearNote-fönstret och fler funktioner Ett tryck på Shiftknappen, längst ner till höger på fjärrkontrollen aktiverar CleaNotefönstret på datorn. Shiftknappen kan också användas tillsamman med någon av de andra knapparna för att komma åt fler funktioner, se nedan. Fokusera närmare Rad upp Rad ner Hoppa mellan öppna program Fokusera längre bort Shift Manuell fokusering Det går att fokusera manuellt när den automatiska fokuseringen är avstängd. Det görs genom att hålla Shiftknappen intryckt och samtidigt trycka på knapparna för att ändra förstoringen. Justera läslinjens eller delat fönsters placering Det går att lägga till en läslinje på ClearNotes kamerabild på datorns skärm genom att trycka L på datorns tangentbord. Den linjen kan sen flyttas genom att hålla inne Shiftkanppen samtidigt som någon av knapparna för Visningsläge och Artificiella färger trycks. Knappen Visningsläge flyttar läslinjen uppåt och Artificiella färger flyttar den neråt. Om ClearNote används tillsammans med ett förstoringsprogram så visas kamerabilden i ett delat fönster på datorn. Då används istället Shift tillsamman med Visningsläge och Artificiella färger för att flytta kamerafönstret. Sida 8

9 6 Sköta ClearNote med datorns tangentbord Starta programmet Starta ClearNote-programmet genom att klicka på ikonen på skrivbordet eller via startmenyn. Programmet stängs på samma sätt som andra program genom att trycka Alt+F4 eller genom att klicka på X-et längst till höger på fönstertiteln. Kommandolista Det följer med en lista på de tangentbordskommandon som är möjliga att använda. Förutom att de även finns nedan så går det att få en lista på skärmen genom att trycka bokstaven H när programmet är aktivt. Tryck Atl+F4 för att stänga hjälpfönstret. Tangentbordskommandon Ändra förstoringen Pil-ner minskar förstoringen och Pil-upp ökar den. Visningslägen Tryck M för att växla mellan e tre visningslägena: 1. Fotoläge, full färg med normal kontrast 2. Textläge, förstärkt kontrast, svart text på vit bakgrund 3. Textläge, förstärkt kontrast, vit text på svart bakgrund Artificiella färger Tryck S för att växla mellan de 10 olika färgkombinationer som finns för artificiella färger. Shift+S kan också användas. Även då växlas färger i listan, men man går i listan åt andra hållet. Ändra storlek och läge på ClearNotefönstret Tryck F för att växla mellan maximera fönstret och återställa det i tidigare storlek. När fönstret inte är maximerat kan storleken ställas in genom att hålla inne Ctrl och trycka på de fyra piltangenterna. Det flyttas genom att hålla inne Shift och trycka på piltangenterna. Genom att trycka W kan successivt man Sida 9

10 flytta fönstret till skärmen fyra hörn. Fönstret kan också ändras i storlek med musen. Det går att växla mellan att ha ClearNote-programmet aktivt eller något annat program aktivt genom att trycka Alt+Tab. Läslinje En läslinje kan aktiveras genom att trycka L. Den kan flyttas uppåt med PageUp och neråt med PageDown. Spara och hämta bilder Det går att spara det som just nu visas i ClearNote-fönstret genom att trycka Shift tillsamman smed någon att siffrorna 0-9 (Shift+0-9). Bilderna sparas som Jpeg-filer i ClearNote-mappen i Mina dokument. De får namnen pic_x.jpg där x är någon siffra 0-9. Sparade bilder kan hämtas genom att trycka Ctrl+0-9. Vända och spegelvända bilder Genom att trycka Shift+M så spegelvänds bilden. Ctrl+M vänder istället bilden upp-och-ner. Ljus- kontrast- och färg-inställningar För at göra kamerabilden så tydlig som möjligt på datorns skärm går det att göra många inställningar: o Öka ljus - B o Minska ljus - Shift+B o Öka kontrasten - C o Minska kontrasten - Shift+C o Öka färgmättnad - X o Minska färgmättnad - Shift+X o Återställ fabriksinstälningar Ctrl+R Sida 10

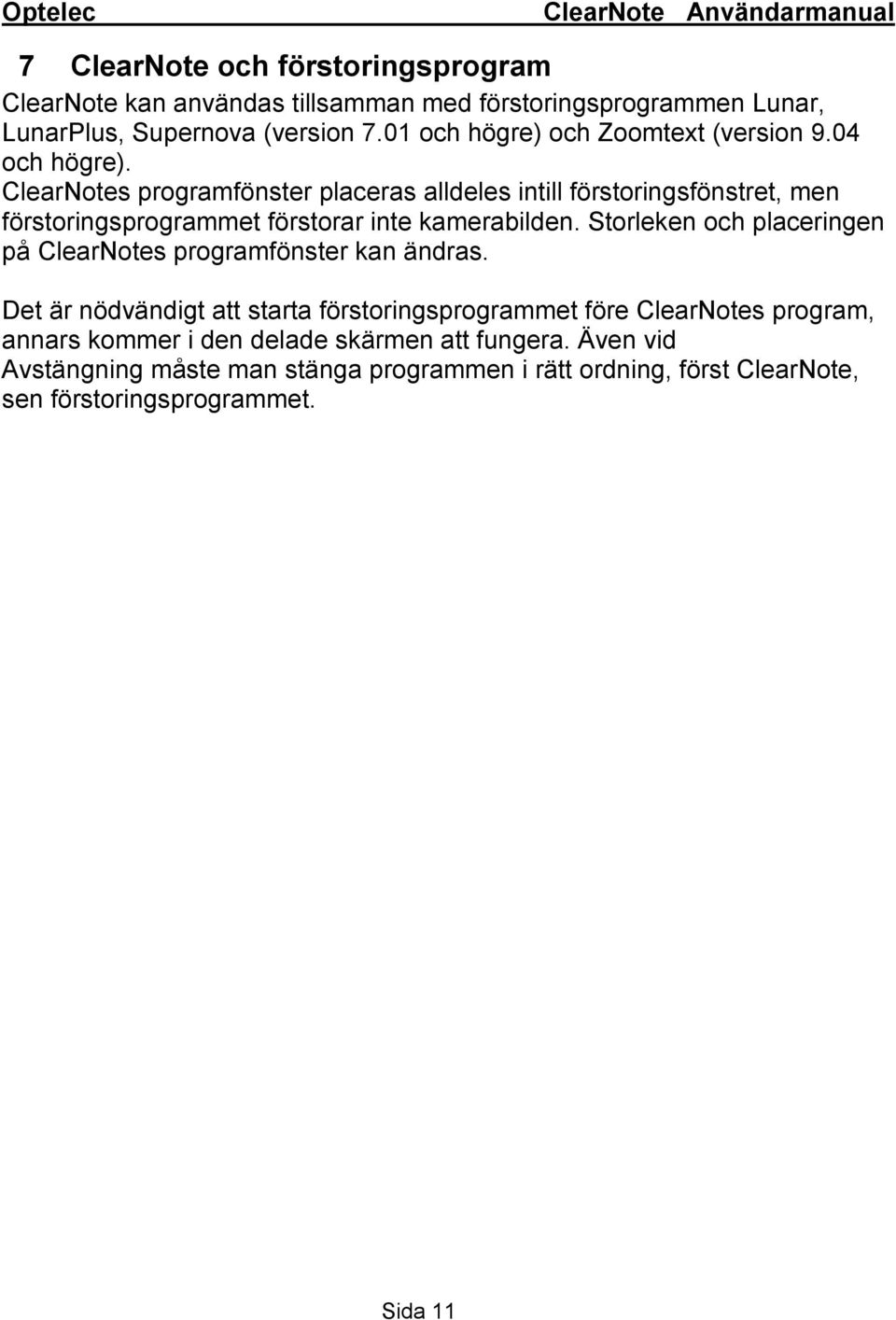

11 7 ClearNote och förstoringsprogram ClearNote kan användas tillsamman med förstoringsprogrammen Lunar, LunarPlus, Supernova (version 7.01 och högre) och Zoomtext (version 9.04 och högre). ClearNotes programfönster placeras alldeles intill förstoringsfönstret, men förstoringsprogrammet förstorar inte kamerabilden. Storleken och placeringen på ClearNotes programfönster kan ändras. Det är nödvändigt att starta förstoringsprogrammet före ClearNotes program, annars kommer i den delade skärmen att fungera. Även vid Avstängning måste man stänga programmen i rätt ordning, först ClearNote, sen förstoringsprogrammet. Sida 11

12 Polar Print Teknisk hjälp och support Tel Region nord Huvudkontor, Luleå Polar Print Box LULEÅ Tel Fax Region öst Stockholm Liljeholmsvägen STOCKHOLM Tel Fax Region syd Malmö Gasverksgatan MALMÖ Tel Fax Umeå Tvistevägen UMEÅ Tel Fax Region väst Göteborg Aminogatan MÖLNDAL Tel Fax Hultsfred Kaptensgränd HULTSFRED Tel Fax
