2 Grattis till ditt val av förstorings utrustning. Vi hoppas att IDEA-TEMPUS kommer att berika din vardag. Nordic Production AB Innehåll Sida 2. Funktioner 5. Funktioner och inställningar 8. Tekniska Fakta 9. Underhåll 1

Nordic Production AB Innehåll Sida 2. Funktioner 5.

3 Sätt i den medföljande nätsladden på baksidan till vänster på IDEA-TEM- PUS.Stickproppen sätts i ett jordat vägguttag. IDEA-TEMPUS är nu klar för att startas. Detta görs genom att trycka på startknappen som sitter på vänster sida på kontrollpanelen. En ljudsignal indikerar PIP-PIP att systemet är igång. 2

4 För att flytta monitor upp/ner. Tag tag under kontrollpanelen med ena handen och drag ut spak på baksidan av monitorn. För nu monitor upp eller ner till din önskade position. För att vinkla monitor, tag tag i kanterna om monitor och för den mot dig eller ifrån dig. 3

5 1 Av/På 2 Färg Positiv Negativ ZOOM Upp Ner Kontrast Ljus Referslinje 1. Av / På. Tryck på knappen för att starta IDEA-TEMPUS. En ljudisgnal 'PIP- PIP' indikerar att systemet startas. Tryck på samma knapp för att stänga av. 2. Vänster Höger Vit / Svart Gul /Svart Grön / Svart Amber / Svart Mittläge Färg Svart / vit Svart / gul Svart / grön Gul / blå 4

En ljudisgnal 'PIP- PIP' indikerar att systemet startas.

6 3. Zoom Med denna knapp ökar och minskar man kamerans förstoring. Vänstra delen zoomar ner (minskar) och den högra zoomar upp (ökar). Kameran startar i en förstoring om 3,3 gånger, man kan om man önskar minska denna ännu mer och då ha ett ännu större översikts läge. Kameran kan sedan zooma in till en förstoring om 50 gånger. 4. Ljus och kontrast ratt Befinner sig reglage nr. 2 i färg läge så är det kontrasten man ändrar med denna ratt. Står reglage nr. 2 i något annat läge så är det ljus man ändrar. 5. Referenslinje Knappen på sidan reglerar referenslinje. 1:a tryck kommer linjen mitt på skärmen. 2:a tryck är placeringen 25% av överdelen. 3:e tryck är placeringen 75% av skärmen. 4:e tryck försvinner den. Referenslinjen byter färg beroende på vilket läge man befinner sig i, detta för att man inte ska kunna blanda den med t.ex. streck från en bok. Färgkombinationer är enligt tabell på nästa sida. 5

Ljus och kontrast ratt Befinner sig reglage nr. 2 i färg läge så är det kontrasten man ändrar med denna ratt. Står reglage nr. 2 i något annat läge så är det ljus man ändrar. 5.

7 Reglage nr. 2 position Färg Negativ Positiv Svart/gul Gul/svart Svart/grön Grön/svart Vit/blå Ref linje färg BLÅ GUL BLÅ BLÅ VIT GUL BLÅ GUL 6

8 Med hjälp av ett regalge i XY bordets framkant kan man låsa bordets rörelse. Är reglaget åt vänster är bordet låst i båda riktningar X-led och X-led. Är reglaget i mitten är det låst i Y-led och fri rörelse i X-led Är reglaget åt höger är det fri rörelse i både X-led och Y-led 7

9 Tekniska data Vikt : 14,5 Kg med 17 skärm Förstoringsområde : ggr linjärt Max kontrast, Max luminans = Beroende på skärm Fri arbetshöjd : 3000 mm under kamera Underkontrollpanel > 130 mm Belysning på objekt : 3000 lux Lamptyp : Osram//Phillips,12v,20w, halogen 60 Spänning : IN AC Hz, Förbrukning MAX 60 WEMC : Produkten är provad enligt EMC immunity och emission.enligt EN (2001) Class B, Group 1. Uppdateringsfrekvens : Hz Upplösning : 640x x

130 mm Belysning på objekt : 3000 lux Lamptyp : Osram//Phillips,12v,20w, halogen 60 Spänning : IN 100-240 AC 50-60 Hz,

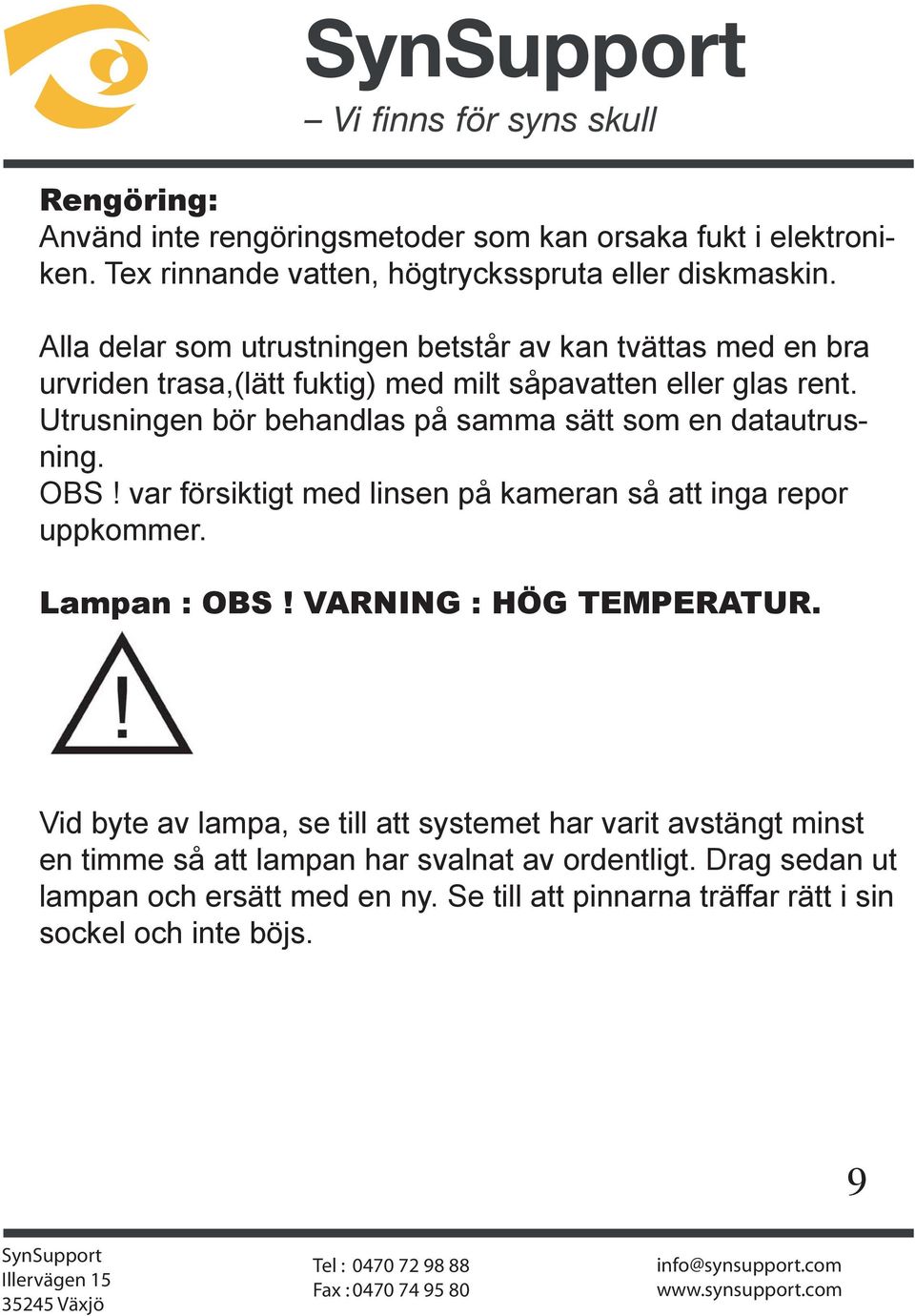

10 Rengöring: Använd inte rengöringsmetoder som kan orsaka fukt i elektroniken. Tex rinnande vatten, högtrycksspruta eller diskmaskin. Alla delar som utrustningen betstår av kan tvättas med en bra urvriden trasa,(lätt fuktig) med milt såpavatten eller glas rent. Utrusningen bör behandlas på samma sätt som en datautrusning. OBS! var försiktigt med linsen på kameran så att inga repor uppkommer. Lampan : OBS! VARNING : HÖG TEMPERATUR. Vid byte av lampa, se till att systemet har varit avstängt minst en timme så att lampan har svalnat av ordentligt. Drag sedan ut lampan och ersätt med en ny. Se till att pinnarna träffar rätt i sin sockel och inte böjs. 9

Utrusningen bör behandlas på samma sätt som en datautrusning. OBS! var försiktigt med linsen på kameran så att inga repor uppkommer. Lampan : OBS!

11 Korrekt avfallshantering av produkten IDEA-TEMPUS (Elektriska och elektroniska produkter) Denna markering på produkten och i manualen anger att den inte bör sorteras tillsammans med annat hushållsavfall när dess livstid är över. Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig åtrervinning av dess beståndsdelar. Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för information om var och hur produkten kan återvinnas på ett miljövänlig sätt. Företags användare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall. 10

Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig åtrervinning av dess beståndsdelar.

12 Avfallshantering : Allt emballage till IDEA produkter är producerat i nedbrytningsbart material. Innehåller i huvudsak kartong av wellpapp Wellpapp: Följ relgerna för återvinning och pappersinsamling i respektive kommun. Material : Produkterna och emballaget innehåller inget allergi framkallande material. Förvaringsmiljö : Förpackningen bör inte utsättas för nedebörd mer än korta stunder. 11
