1 RX-4109 AM/FM STEREO RECEIVER - Hjärtat av ditt hemmabiosystem! - Exklusiv distributör för Sverige Svensk Bruksanvisning Läs igenom denna bruksanvisning innan användning av produkten och spara bruksanvisningen för framtida användning.

2 Introduktion Läs detta innan du använder enheten Varning: Minska risken för elektriska stötar genom att aldrig ta bort locket. Det finns inga utbytbara delar. Överlåt alla servicearbeten åt kvalificerad personal Blixten med en pilspets i en triangel är en varning för uppmärksamma användaren för förekomsten av farlig spänning inuti enheten Utropstecknet i en triangel är en varning för att uppmärksamma användaren om att det finns viktiga anvisningar som medföljer produkten. Varning! För att minska risken för brand och elektiska stötar. Utsätt inte enheten för regn fukt Varning angående installation Notera: Med anledning av överhettning, installera ej enheten i ett slutet utrymme så som en bokhylla liknande inbyggnation. Notera Vägg Blockera ej ventilationsöppningar och ställ ej andra enheter ovanpå denna enhet. FÖR DIN SÄKERHET Europa Austrailien VARNING För att garantera säker drift måste den tre-poliga kontakten som medföljer, får endast anslutas in i ett standard tre-polig strömpunkten som är faktiskt jordad genom normal hushållsström. Förlängningssladdar som används med enheten skall vara tre-kärnig och korrekt kopplad för att ge anslutning till jord. Felaktig förlängningssladd är en huvudorsak till elektriskt relaterade dödsfall. Det faktum att utrustning fungerar som det ska innebär inte att strömpunkten är jordat inte h att installationen är helt säker. För din egen säkerhet, om du är osäker om effektiv jordning av strömpunkten, kontakta en kvalificerad elektriker. PAN-EUROPEISK UNIFIED VOLTAGE Alla enheter är lämpliga för användning på V AC. Lämna ett utrymme fritt runt enheten för tillräcklig ventilation. Undvik att ställa receivern på extremt varma kalla platser på ett ställe som utsätts för direkt solljus värme. Håll enheten fri från fukt, vatten och damm. Stoppa inte främmande föremål i enheten. Ventilationen får inte hindras genom att täcka över ventilationsöppningarna med föremål såsom tidningar, dukar, etc. Placera inga öppna värmekällor, t.ex. tända stearinljus, på enheten. Följ miljöanvisningar när batterier avlägsnas. Enheten får inte utsättas för dropp stänk. Inga föremål fyllda med vätska, t.ex. vaser, får placeras på enheten. Låt inte kemikalier så som insektsmedel, bensen och thinner komma i kontakt med enheten. Plocka aldrig isär modifiera enheten på något sätt. Anmärkningar om nätsladden och vägguttaget. Enheten är inte bortkopplad från strömkällan så länge den är ansluten till vägguttaget, även om enheten har stängts av. När du drar ut nätsladden från vägguttaget ska du alltid dra i kontakten, och aldrig i sladden. Dra ut kontakten ur vägguttaget när du inte använder enheten under en längre tid. Vägguttaget skall installeras i närheten av enheten och vara lättillgängligt. Anmärkning om återvinning Denna produkt har förpackningsmaterial som är återvinningsbart och kan återanvändas. Kassera material i enlighet med den lokala återvinningen. När du kasserar enheten följ då lokala regler och bestämmelser. Batterier får aldrig kastas brännas, men bortskaffas i enlighet med den lokala föreskrifter om kemiskt avfall. Denna produkt och tillbehören packade tillsammans utgör den tillämplig enligt WEEE-direktivet med undantag för batterier. Sid 2

3 Innehåll Introduktion - Läs detta innan du använder enheten System anslutningar 2 4 Front Panel & Fjärrkontroll - Fjärrkontrollens användnings område - Installera batterier Användning - Fjärrkontrollens användnings område - Installera batterier - Lyssna på RDS sänd radio (Endast FM) (RDS tuner (regionala valmöjligheter finns i vissa europeiska länder, etc. )) - Inspelning - Övriga funktioner Felsöknings guide Specifikationer Sid 3

4 Anslutningar - Anslut ej Nätsladden till vägguttaget innan anslutningarna är genomförda! - Se till att ansluta den vita RCA pin sladden till L uttaget (left=vänster) och den röda RCA pin sladden till R (right=höger) uttaget.när du gör ljudanslutningar. - Om det blir strömavbrott om nätsladden lämnas oansluten för ett par dagar så kommer innehållet i minnet att rensas. Om detta sker, spara dem igen Anslut antenner FM (inomhusantenn) 300 ohm matare Sid 4 Medföljande adapter FM (utomhusantenn) AM (ramantenn) AM ram GND FM 75 Ändra läge FM inomhusantenn tills du får den bästa mottagningen på dina favorit FM-stationer. En 75 utomhus FM-antenn kan användas för att ytterligare förbättra mottagningen. Anslut inomhus antennen innan du ersätta den med den utvändiga. Placera AM-antennen så långt som möjligt från mottagaren, TV, högtalarkablarna och AC ingången sladden och ställ in den på en riktning för bästa mottagning. Om mottagningen är dålig med AM loop antenn, kan en AM utomhusantenn vara användas i stället för en AM ramantenn.

5 2. Anslut Phono Skivspelare med mm patron. Notera - Anslut inte skivspelare med MC typ patron direkt. Om så är fallet, använd en separat förstärkare upptransformator. 3. Anslut Ljud komponenter - AUX utgångarna kan även användas till att ansluta ytterligare en komponent så som en MD recorder, bandspelare, etc. CD spelare Band spelare Play(line)out REC IN MD recorder, etc. Rec(line)in PLAY OUT 4. Anslut en DIGI-LINK Sherwood komponent med DIGI-LINK ll lll CD spelare System Kontroll Band spelare Sladd Anslut detta uttag till DIGI-LINK-uttaget den externa Sherwood komponent som använder den DIGI-LINK II III fjärrkontroll systemet. Sid 5

6 5. Anslut högtalare HÖGER Högtalare A VÄNSTER Vanligtvis används A terminalerna endast för en par högtalare. När du har ett annat par högtalare, kan B terminalerna användas. Kortslut aldrig + och - högtalarkablar. Var noga med att ansluta högtalarna fast och korrekt enligt kanalerna (vänster och höger) och polaritet (+ och -). HÖGER Högtalare B VÄNSTER Att notera: För säker användning av förstärkare bör du använda de högtalare med impedans över 8 när du använder enbart högtalarterminaler A terminaler B och högtalare med impedans över 16 när du använder både A och B anslutningarna. 6. Nätuttag (AC) AC UTTAG Detta uttag är på (power-on läge) och av (standby läge) enligt effektstyrning som följande. (total maximum kapacitet på 100W(0.43A)). Standby läge - AC nätuttaget är av Power-on läge - AC nätuttaget är på 7. Nätsladd (AC) Anslut nätsladdens kontakt till ett vägguttag. Sid 6

7 Front panel & Kontroller - FRONT PANEL FJÄRRKONTROLL - LYSANDE DISPLAY TA INDIKATOR PTY INDIKATOR TP INDIKATOR STEREO INDIKATOR MINNES INDIKATOR RDS INDIKATOR TUNED INDIKATOR SLEEP INDIKATOR FÖRVALSNUMMER, SLEEP TIDSVISNING TONE DIREKT INDIKATOR INPUT, FREKVENS, VOLYMNIVÅ, ANVÄNDNINGS INFO, etc Sid 7

8 1. STRÖMBRYTARE Tryck på denna brytare för att gå till standby läget. För att gå till power off läget, tryck en gång till på brytaren. 2. POWER ON KNAPP I standby läge, tryck på denna knapp, då slås enheten på och går till användningsläget. 3. STANDBY KNAPP I användnings läget, tryck på denna knapp så slås enheten av och går till standby läget. 4. STANDBY INDIKATOR 5. HÖGTALARE A, B VÄLJARE Dessa knappar gör att du kan välja olika kombinationer av högtalare, enligt följande: För att köra högtalare A, tryck endast på SPEAKER A knappen ( SPK A visas). För att köra B högtalare, tryck endast på SPEAKER B knappen ( SPK B visas) För att köra både AB och B högtalare, tryck på SPEAKER A (el. B) och B (el.a) knapparna i ordning. ( SPK A B visas). När du använder hörlurar för privat lyssnande, tryck på dessa knappar i för att stänga av högtalare A och B ( SPK OFF visas) 6. HÖRLURSUTTAG Stereohörlurar med en standard 1/4 inch plug kan anslutas till detta uttag för privat lyssnande. 7. INPUT VÄLJARE Tryck på denna för att välja önskad input källa. 8. TON KNAPP När du justerar tonen (bas & diskant), tryck på denna knapp för att välja önskat ton läge. Varje gång du trycker på knappen, ändras ton läget till bas från diskant. 9. BALANS KNAPP När du justerar volym balansen, tryck på denna knapp för att gå till balans läget. 10. BALANS, DISKANT/BAS UPP/NED I balans läge, justera volym balansen mellan vänster och höger högtalare med dessa knappar. I önskat ton läge, justera tonen enligt efter vad du önskar med dessa knappar. 11. TON DIREKT KNAPP Tryck på denna knapp för att lyssna på en programkälla utan ton effekten. 12. MEMORY KNAPP Tryck på denna knapp för att spara stationer i förval 13. TUNING/FÖRVAL LÄGES KNAPPAR Tryck på denna knapp för att välja tuning läge förvals läge 14. NUMMER KNAPPAR (0 ~ 9) Tryck på dessa knappar för att välja direkt spara förvals stationer 15. TUNING/FÖRVAL UPP/NED Tryck på dessa knappar för att söka till önskad station. 16. FM LÄGES KNAPP Tryck på denna knapp för att välja önskat FM läge. Varje gång knappen trycks på, kommer FM läget att ändras till stereo läge 17. FÖRVALS SÖK KNAPP Tryck på denna knapp för att söka igenom stationerna i förva. l 18. VOLYM KONTROLL, UPP/NED Justera volymen till en behaglig nivå med denna kontroll dessa knappar. 19. MUTE KNAPPEN Tryck på denna knapp för att tillfälligt tysta ljudet. Tryck en gång till för att ågergå till tidigare ljudnivå. 20. DIMMER KNAPPEN Tryck på denna knapp för att välja ljusstyrkan på displayen enligt vad du själv tycker passar bäst. Varje gång du trycker på knappen, kommer ljusstyrkan att ändras enligt följande: ON -> DIMMER -> OFF 21. SLEEP KNAPPEN Tryck på denna knapp för att aktivera sleep timer för en specifik tidsperiod. Varje gång du trycker på knappen, kommer sleep tiden att ändras enligt följande: 10->20->30->60->90-> OFF 22. FJÄRRKONTROLL SENSOR Sänder ut signaler från fjärrkontrollen till enheten. 23. LYSANDE DISPLAY För detaljer, se föregående sida. 24. RDS KNAPPAR (Regionala val för europa, etc.) Använd dessa knappar när du lyssnar på RDS sändningar. För mer information, se sidorna 16~18. Sid 8

9 FJÄRRKONTROLLENS RÄCKVIDD 7 m 30 O 30 O - Använd fjärrkontrollen inom en räckvidd på ungefär 7 meter (23 fot) och vinkel på upp till 30 grader vinkel emot sensorn. INSTALLERA BATTERIER 1. Ta bort luckan 2. Installera två batterier med rätt polaritet. 2x1.5V ( AAA storlek) - Ta bort batteriena när fjärrkontrollen inte används under en längre tid. - Använd inte uppladdningsbara batterier (Ni-Cd typ) Sid 9

10 Användning LYSSNA TILL EN PROGRAM KÄLLA Före användning - Tryck på POWER knappen - Denna enhet går till standby läge och STANDBY indikatorn tänds. STANDBY Det betyder att recivern inte är bortkopplad PÅ AV från elnätet och en liten mängd ström bibehålls för att stödja minnesinnehållet och användnings snabbheten. - För att stänga av enheten helt, tryck på POWER knappen igen. Då kommer enhetens ström att strypas och STANDBY indikatorn släcks. 1. I Standby läge, starta enheten POWER ON STANDBY - När POWER ON knappen på fjärrkontrollen trycks in, så kommer enheten att startas för att gå till användnings läget. - I standby läget, om en INPUT VÄLJARE trycks in, så kommer enheten automatiskt att startas och önskad input väljs. - I användnings läge, när STANDBY knappen på fjärrkontrollen trycks in, så kommer enheten att gå till standby läge. 2. Starta den högtalare du önskar lyssna på. A - SPEAKER - B A SPEAKER B - När motsvarande högtalare indikator ( SPK A (och/) B ) visas och ljudet hörs ifrån den högtalare som är ansluten till de valda högtalarterminalerna. - När hörlurar används för privat lyssning, tryck på motsvarande Högtalar knapp för att stänga av både A och B högtalarna. Sid 10

11 3. Välj önskad input källa FM/AM CD TAPE AUX PHONO CD TAPE AUX PHONO FM/AM - Varje gång du trycker på FM/ AM knappen, så kommer bandet att ändras till AM FM 4. Använd den valda komponenten för uppspelning 5. Justera volymen till en behaglig nivå VOLYM VOL Ned Upp VOL 6. Justera volymen till en behaglig nivå MUTE - MUTE flimrar. - För att återgå till tidigare ljudnivå, tryck på denna knapp en gång till. 7. Lyssna med hörlurar PHONES - Se till att stänga av både A och B högtalarna Sid 11

12 Justering av tonen (bas & diskant) 8. Gå till ton läget. TONE BALANCE - Varje gång du trycker på denna knapp, så kommer det motsvarande ton läget att väljas och visas i 3 sekunder enligt följande: BASS -> TRBL 9. I önskat ton läge, justera tonen. o Att Notera: - När ton direkt funktionen är aktiverad, så kan ton läget inte gå till och TON DIR blinkar i 2 sekunder. - Om ton displayen försvinner, starta om från steg 8 igen. o Notera: - Extremt hög volym kan skada dina högtalare. - I standard, så är basen & diskanten justerade till För att lyssna på en programkälla utan ton effekter. TONE DIRECT Justera volymnivåns balans - TON DIR visas, DIRECT lyses upp och ljudet som går förbikopplar ton kretsarna kommer att höras. - För att avaktivera ton direkt fuktionen, tryck på denna knapp en gång till för att visa TON CTRL, och sedan släcks DIRECT. 11. Gå till balans läget. TONE BALANCE - BAL och balans nivån kommer att visas i 3 sekunder. 12. Justera ljud nivå balansen mellan vänster och höger högtalare. - Om balans displayen försvinner, starta om från steg 11 igen. Sid 12 o Notera: - Som standard är balansnivån justerad till 0.

13 LYSSNA PÅ RADIO SÄNDNINGAR 1. Gå till ton läget. FM/AM FM/AM - Varje gång du trycker på denna knapp, så kommer bandet att ändras till FM AM BAND FREKVENS 2. Välj tuning läge MEMORY T/P MODE T / P MODE - Varje gång du trycker på denna knapp, så kommer ändringar ske enlig följande: Tuning läge: PRESET släcks. Preset läge: PRESET tänds. 3. Tryck på TUNING/PRESET UPP ned knappen i över 0.5sek TONE/PRESET TONE/ PRESET - Mottagaren kommer nu att söka tills en station med tillräcklig styrka funnits. Displayen visar mottagna frekvensen och TUNED. - Om stationen som funnits inte är den du önskade, repetera proceduren igen. - Svaga stationer hoppas över i Auto tuning. Manuell Tuning TONE/PRESET TONE/ PRESET - Manuell tuning (sökning) är bra när du redan vet frekvensen på en viss station. - Utför steg 1 och 2 i Auto tuning proceduren och tryck på TUNING/PRESET UPP ned knappen upprepade gånger tills den rätta frekvensen är nådd. Sid 13

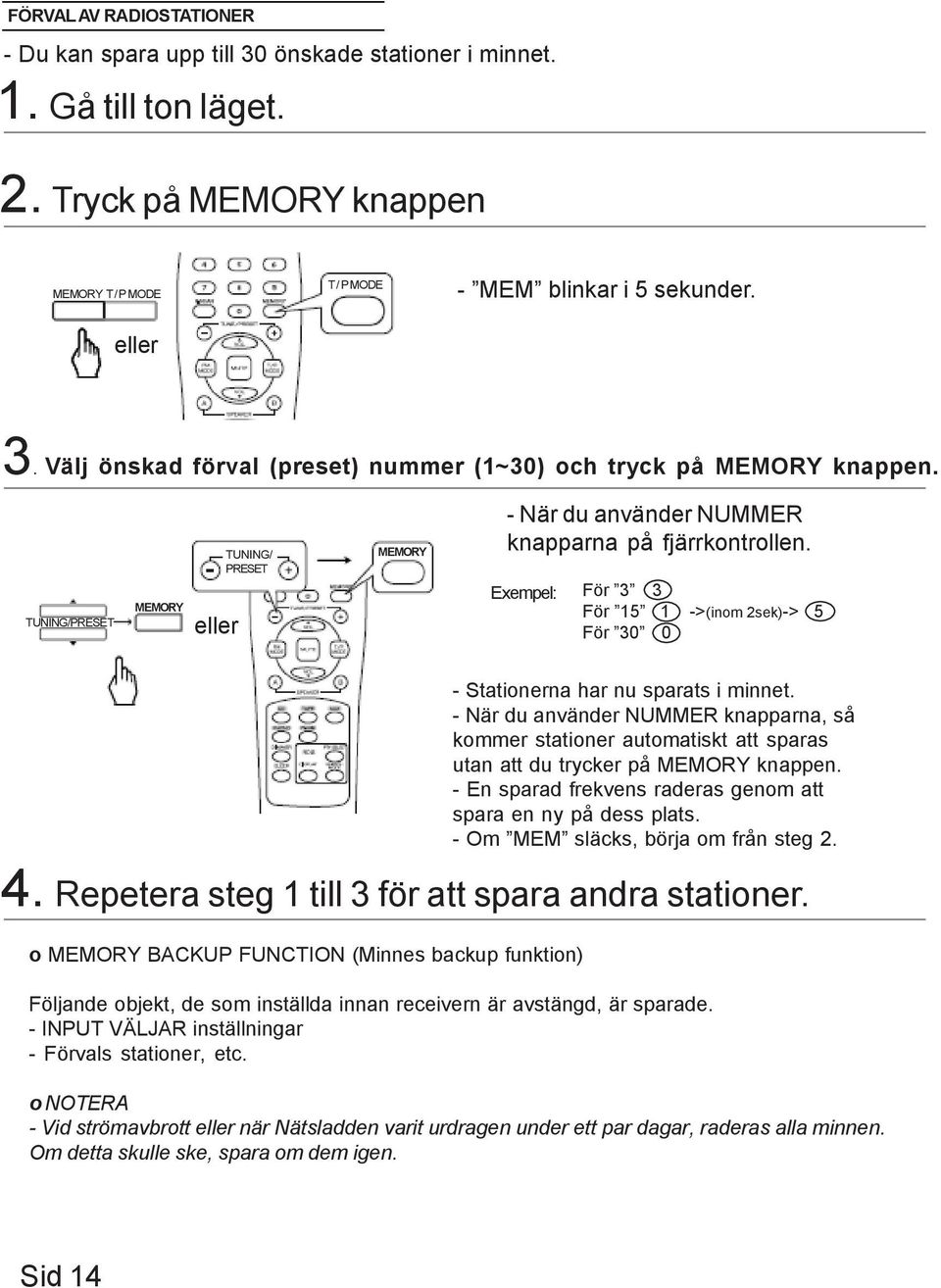

14 FÖRVAL AV RADIOSTATIONER - Du kan spara upp till 30 önskade stationer i minnet. 1. Gå till ton läget. 2. Tryck på MEMORY knappen MEMORY T / P MODE T / P MODE - MEM blinkar i 5 sekunder. 3. Välj önskad förval (preset) nummer (1~30) och tryck på MEMORY knappen. TUNING/PRESET MEMORY TUNING/ PRESET MEMORY - När du använder NUMMER knapparna på fjärrkontrollen. Exempel: För 3 3 För >(inom 2sek)-> 5 För Stationerna har nu sparats i minnet. - När du använder NUMMER knapparna, så kommer stationer automatiskt att sparas utan att du trycker på MEMORY knappen. - En sparad frekvens raderas genom att spara en ny på dess plats. - Om MEM släcks, börja om från steg Repetera steg 1 till 3 för att spara andra stationer. o MEMORY BACKUP FUNCTION (Minnes backup funktion) Följande objekt, de som inställda innan receivern är avstängd, är sparade. - INPUT VÄLJAR inställningar - Förvals stationer, etc. o NOTERA - Vid strömavbrott när Nätsladden varit urdragen under ett par dagar, raderas alla minnen. Om detta skulle ske, spara om dem igen. Sid 14

15 Söka till en förvald station. 1. När du har valt tunern som en ingångskälla, välj det förvals (preset) läget. 1. Gå till ton läget. MEMORY T/P MODE T / P MODE - PRESET tänds. 2. Välj önskat förvalsnummer. TUNING/PRESET TUNING/ PRESET - När du använder NUMMER knapparna på fjärrkontrollen. Exempel: För 3 3 För >(inom 2sek)-> 5 För När du väljer önskat nummer på förval (preset) med NUMMER knapparna, så kommer den önskade förvalsstationen att sökas till automatiskt utan att du väljer förvals läget (preset). Lyssna på FM stereo sändningar. FM MODE - Medan du lyssnar på FM sändningar, tryck på FM läges knappen. - Varje gång du trycker på denna knapp, så kommer ändringar ske enlig följande: Stereo läge: ST släcks. Mono läge: ST tänds. När FM stereo sändningar är dålig på grund av svaga sändningssignaler, välj FM mono-läge för att minska bullret, då FM-sändningar är återges i mono ljud..söka förvalsstationer i följd P.SCAN Mottagaren börjar söka igenom förvals stationerna i följd. När önskad station är nådd, tryck på denna knapp igen för att avbryta sökningen. Sid 15

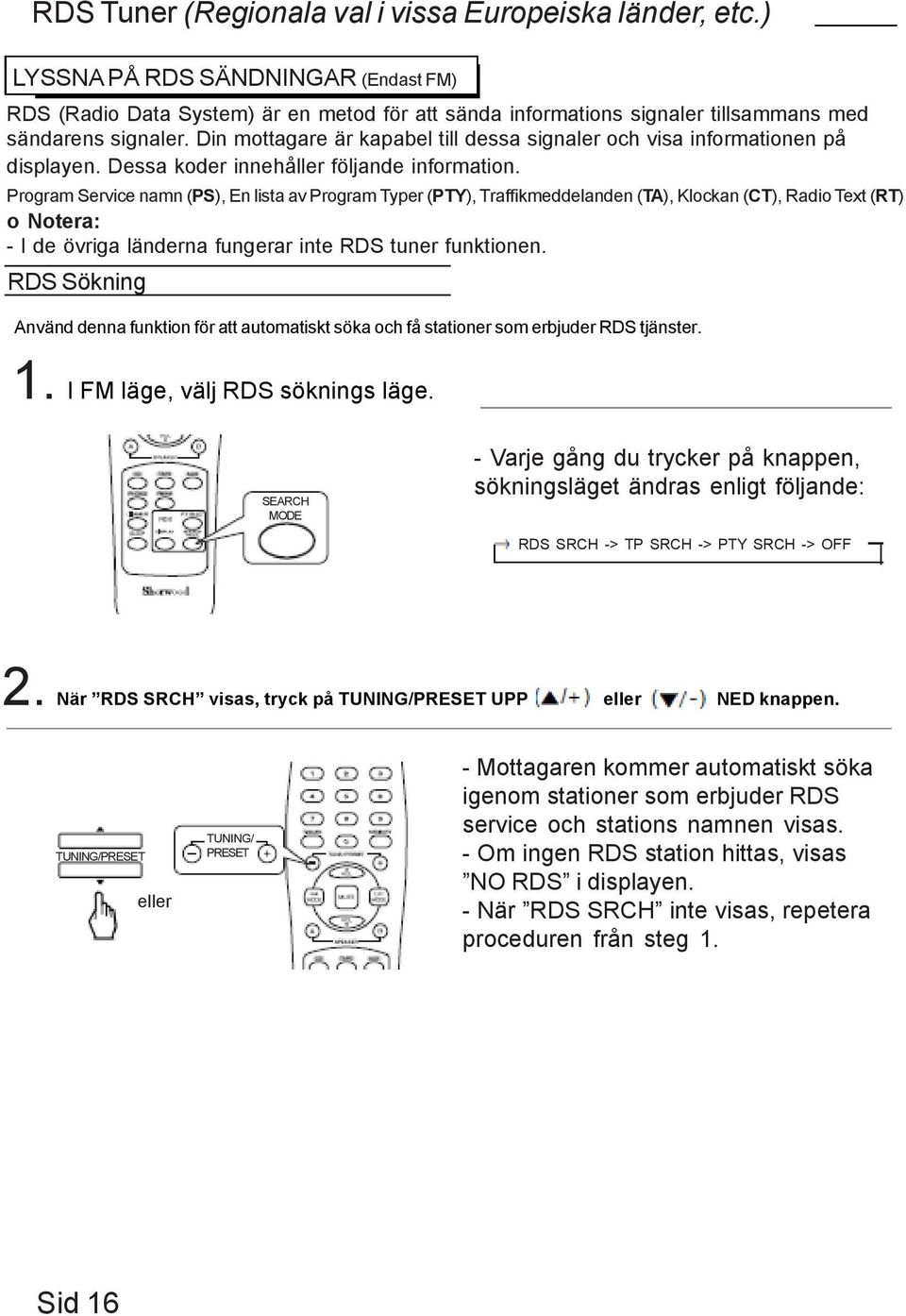

16 RDS Tuner (Regionala val i vissa Europeiska länder, etc.) LYSSNA PÅ RDS SÄNDNINGAR (Endast FM) RDS (Radio Data System) är en metod för att sända informations signaler tillsammans med sändarens signaler. Din mottagare är kapabel till dessa signaler och visa informationen på displayen. Dessa koder innehåller följande information. Program Service namn (PS), En lista av Program Typer (PTY), Traffikmeddelanden (TA), Klockan (CT), Radio Text (RT) o Notera: - I de övriga länderna fungerar inte RDS tuner funktionen. RDS Sökning Använd denna funktion för att automatiskt söka och få stationer som erbjuder RDS tjänster. 1. I FM läge, välj RDS söknings läge. SEARCH MODE - Varje gång du trycker på knappen, sökningsläget ändras enligt följande: RDS SRCH -> TP SRCH -> PTY SRCH -> OFF 2. När RDS SRCH visas, tryck på TUNING/PRESET UPP NED knappen. TUNING/PRESET TUNING/ PRESET - Mottagaren kommer automatiskt söka igenom stationer som erbjuder RDS service och stations namnen visas. - Om ingen RDS station hittas, visas NO RDS i displayen. - När RDS SRCH inte visas, repetera proceduren från steg 1. Sid 16

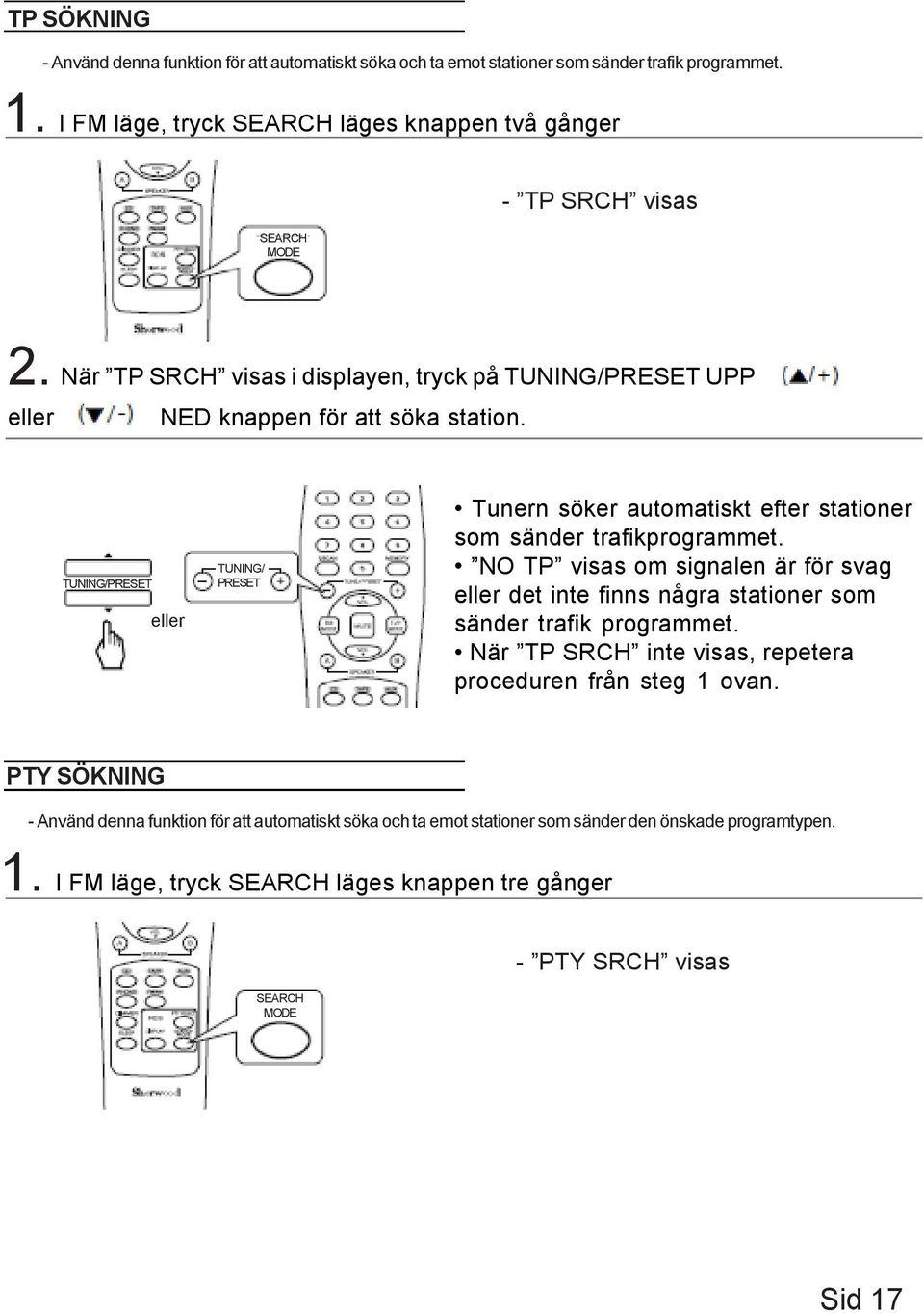

17 TP SÖKNING - Använd denna funktion för att automatiskt söka och ta emot stationer som sänder trafik programmet. 1. I FM läge, tryck SEARCH läges knappen två gånger SEARCH MODE - TP SRCH visas 2. När TP SRCH visas i displayen, tryck på TUNING/PRESET UPP NED knappen för att söka station. TUNING/PRESET TUNING/ PRESET Tunern söker automatiskt efter stationer som sänder trafikprogrammet. NO TP visas om signalen är för svag det inte finns några stationer som sänder trafik programmet. När TP SRCH inte visas, repetera proceduren från steg 1 ovan. PTY SÖKNING - Använd denna funktion för att automatiskt söka och ta emot stationer som sänder den önskade programtypen. 1. I FM läge, tryck SEARCH läges knappen tre gånger SEARCH MODE - PTY SRCH visas Sid 17

18 2. När PTY SRCH visas, tryck på PTY SELECT knappen för att välja önskad programtyp. - Varje gång du trycker på denna knapp, så kommer en av 32 olika typer av program att väljas. PTY SELECT (NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M, ROCK M, EASY M, LIGHT M, CLASSICS, OTHER M, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M, OLDIES, FOLK M, DOCUMENT, TEST, ALARM, NONE (ingen)) - När PTY SRCH inte visas, repetera proceduren från steg 1 igen. 3. När den valda programtypen visas i displayen, tryck på TUNING/PRESET UPP NED knappen för att söka station. TUNING/PRESET TUNING/ PRESET - Mottagaren automatiskt söker till en station som erbjuder PTY service. - Om ingen station hittas, visas NO PTY i displayen. I FM läget, DISPLAY - Varje gång denna knapp trycks in, kommer visnings läget ändras enligt följande; FREKVENS PROGRAM SERVICE NAMN (PS) PRO- GRAM TYP (PTY) KLOCK TID (CT) RADIO TEXT (RT) - Om signalen som tas emot är för svag att RDS service inte är tillgänglig, så kommer NO NAME, NO PTY, NO TIME, NO TEXT att visas. Sid 18

19 INSPELNING - Volymen, tonen (bas & diskant) och balans inställningarna har ingen effekt på inspelnings signalerna. - När du väljer tuner, CD PHONO som en inspelningskälla, inspelningen kan ske på TAPE AUX, båda samtidigt. Inspelning med TAPE (band) 1. Välj önskar input som inspelningskälla (source) förutom TAPE (band) FM/AM CD AUX PHONO CD PHONO FM/AM AUX Eller 2. Börja inspelningen på bandet. 3. Börja uppspelning från önskad input Inspelning med AUX 1. Välj önskad input som inspelningskälla förutom AUX FM/AM CD TAPE PHONO CD PHONO TAPE FM/AM Eller 2. Börja uppspelning från AUX 3. Starta uppspelning från önskad input. Sid 19

20 ANDRA FUNKTIONER Använda Sleep timer SLEEP - Sleep timern gör att systemet kan fortsätta att fungera under en viss tid innan automatisk avstängning av. - För att ställa in recievern till att automatiskt stängas av efter en viss tid. - Varje gång denna knapp trycks in ändras Sleep timern enligt följande: 10 -> 20 -> 30 -> 60 -> 90 -> OFF - Medan du använder sleep timern så kommer att tändas. - När Sleep timern är vald, så kommer all panel på Sherwood komponenterna anslutna genom DIGI-LINK III att vara dimrade till svagt ljus. Justera ljusstyrkan på display - Varje gång du trycker på knappen, så kommer ljusstyrkan på alla displayen på Sherwood komponenterna anslutna med DIGI-LINK III ändras tillsammans enligt följande. DIMMER ON -> DIMMER -> OFF - I display OFF läge (av), tryck på vilken knapp som helst så kommer displayen i ON läge (på) igen Sid 20

21 Felsöknings Guide Om ett fel inträffar, gå igenom tabellen nedan innan du tar din enhet till reparation. Om felet kvarstår, försök lösa det genom att slå av enheten en stund för att sedan starta den igen. Om du inte lyckas lösa situationen, fråga din återförsäljare. (OBS! kvitto krävs). Under inga som helst omständigheter skall du ej försöka laga din reciever själv, detta upphäver garantin. Problem Möjlig orsak Lösning Ingen ström Inget ljud - Nätsladden är inte ordentligt ansluten. - Dålig anslutning till vägguttaget inaktivt vägguttag. - Högtalarsladdarna är inte anslutna. - Volymen är nerdragen för lågt. - MUTE funktionen på fjärrkontrollen är aktiverad. - Högtalarna är inte påslagna. - Inkorrekt val av input källa. - Inkorrekt val anslutning mellan komponenterna. - Anslut nätsladden mer ordentligt. - Kolla så att vägguttaget inte används av en annan enhet. - Kolla högtalar anslutningarna. - Justera volymen. - Tryck på MUTE knappen för att avaktivera MUTE funktionen. Tryck på SPEAKER A el. B knappen till ON. - Välj rätt input källa. - Utför anslutningarna ordentligt. Inga stationer kan tas emot Förvald station kan inte tas emot Dålig FM mottagning Kontinuerligt brusljud under FM mottagning, speciellt när stereo sändningar tas emot. Kontinuerligt oregelbundna brusljud under AM mottagning, speciellt på natten. Ingen inspelning Fjärrkontrollen vill inte fungera - Ingen antenn är ansluten. - Den önskade frekvensen kan inte hittas. - Antennen är på fel position. - En inkorrekt stationsfrekvens har blivit sparad. - Minnet är tömt. - Ingen antenn är ansluten. - Antennen är inte positionerad för ultimat mottagning. - Svag signal. - Ljuden orsakade av motorer, lysrör annan belysning, etc. - Inkorrekt val mellan komponenterna. - Inkorrekt användning av varje komponent för uppspelning och inspelning. - Batterierna är inte laddade så är dom tomma. - Sensorn till fjärrkontrollen är oåtkomlig för signalen. - Anslut antennen. - Ställ in önskad stations frekvens. - Flytta antennen och börja om. - Spara korrekt stationsfrekvens. - Spara om stationen. - Anslut antenn. - Ändra position på antennen. - Ändra position på antennen. - Installera en utomhus antenn. - Håll din enhet lång ifrån brusljuds orsaken. - Installera en utomhus AM antenn. - Utför korrekt anslutning. - Använd varje komponent korrekt. - Ersätt batterierna. - Ta bort hindret.

22 Tekniska Specifikationer o FÖRSTÄRKARENS SEKTION - Power output, stereo läge, 8, THD 0.08%, 20 Hz~20kHz...2x100 W - Total harmonisk distortion, 8, 100 W, 20Hz~20kHz % - Intermodulation distortion 60Hz : 7 khz=4:1 SMPTE, 8, 100W % - Input känslighet, 47k Phono (MM)...2.5mV Line (CD, TAPE, AUX)...200mV - Signal till ljudförhållande, IHF A vikt Phono (MM)...70dB Line (CD, TAPE, AUX)...95dB - Frekvens respons Phono (MM), RIAA, Hz~20kHz...200mV Line (CD, TAPE, AUX), 20 Hz/10kHz... 10dB - Output nivå TAPE/AUX OUT, 2.2 k...200mv - Bas/Diskant kontroll, 100Hz,10kHz... 10dB o FM MOTTAGARENS SEKTION - Mottagnings frekvens skala ~108mhz - Användbar känslighet, THD 3%, S/N 26 db...15dbf - 46dB tystnads känslighet, mono/stereo /45.2dbf - Signal till ljudförhållanden, 65 dbf, mono/stereo...68/65db - Total harmonisk distortion, 65 dbf, 1kHz, mono/stereo...0.5/0.8% - Frekvens respons, 20 Hz~14kHz... 3dB - Stereo separation, 1kHz...40dB - Capture ratio...4db - IF rejection ratio...80db o AM MOTTAGARENS SEKTION - Mottagnings frekvens skala...522~1611khz - Användbar känslighet Signal till ljudförhållanden...40db - Selektivitet...25dB o ALLMÄNT - Strömförsörjning V~50Hz - Strömkonsumsion...330W - Switched AC uttag...total 100W (0.43A) max. - Dimensioner (W x H x D, inkluderar utstickande delar x 138 x 370mm (17-3/8 x 5-7/6 x 14-9/16 inches) - Vikt (Netto) kg (19.5 Ibs) Att notera: Specifikationer & design kan komma att ändras, detta sker utan vidare förvarning. Sid 22

23 Exklusiv distributör av För Sverige

24 Miljö information Förbrukad elektroniskapparatur får aldrig slängas i vanliga hushållsavfallet i naturen. De ska lämnas i ELAVFALL/ELSKROT/SMÅ ELEKTRONIK på närmaste ÅTERBRUK. Urladdade batterier lämnas i Batteriholk på återvinningscentral ÅTERBRUKETs insamling av småbatterier Var rädd om vår planet C.N
