HÖGSTRÖMSKONTAKTER UPP TILL 800 A

Transkript

1 HÖGSTRÖMSKONTAKTER UPP TILL 800 A Powertrust Solutions AB Box Kalmar Tel:

2 Powersure Högströmskontakter Powersure serien är baserade på en standard för 1 poliga högströmskontakter med mekanisk nyckel framtagen av den Europeiska kraft industrin. Kontaktdonen och standarden presenterades första gången 1993 av Litton Veam och blev snabbt accepterad bland annat av ledande tillverkare av generatoraggregat, eldistributörer, byggnadsindustrin, underhållningsindustrin och kraftbolag. Den här typen av kontakter används nu i mängd olika applikationer som tex militära, marina, järnväg och hamnar. Powersure kontakten är utvecklad av ingenjörer som var med och introducerade standarden för högströmskontakter vilka har spelat en nyckelroll i utvecklingen av högströmskontakter det senaste decenniet. Deras samlade expertis och erfarenhet av design och utveckling av kontaktdon för elkraft kombinerat med deras kunskap om applikationerna och användarnas krav är mycket unikt jämförbart med andra tillverkare. Ständig utveckling Genom att lyssna på sina kunder och användare samt ta hänsyn till de senaste standarderna för kontaktdon har Phase3 utvecklat det nya Powersure donet. Man har tagit till vara på de bästa egenskaperna hos de tidigare generationerna och förbättrat kritiska egenskaper samt ökat säkerheten för användarna. Powersure kontakterna är fullt kompatibla med tidigare generationer av högströmskontakter men har en helt ny design vad gäller kontaktelementen och val av material vilket innebär att Powersure donen klarar högre konstant ström samt högre kortslutningsström jmf med tidigare generationer. Det här gör Powersure donen till ett av de system som har högst strömkapacitet på marknaden idag. Powertrust Solutions AB - Box S Kalmar - Tel: Fax:

3 Nyheter Högre märkström jmf med tidigare version Klarar högre toppströmmar Ökad förmåga att klara kortslutningsströmmar Ökad motståndskraft mot väta och damm Minskad friktion/kraft vid in och urkoppling Förbättrad kabelavlastning/kabeltätning Ökad motståndskraft mot slag och stötar Utökat temperaturområde Utökat produktprogrammet med panelkontakter Gummigrepp till kabeldonen (Nu standard) Skyddspluggar av gummi, skyddar donen när kontakterna inte är inkopplade (Tillbehör) RoHs Fördelar Donen är färgkodade för att förhindra förväxling Mekaniskt nycklade för att förhindra felkontaktering Brandtålighet enligt UL94-VO Låsmekanism förhindrar oavsiktlig urkoppling av spänningssatta kontakter Beröringssäkra kontakter, både stift och hylsdon (IP21X) för att förhindra oavsiktlig beröring Skruv alternativt krimp kontaktering som klara kabelareor från 25 mm² upp till 300 mm² Multikontakt med självrengöring, silverpläterade Permanent märkning av donen Mycket stöt och slagtåliga kontakthus i termoplast Integrerad dragavlastning för kabel Metriska EN kompatibla kabelförskruvningar med utökad kabeldiameter Inga specialverktyg behövs för montering av donen CE godkända

4 Unikt kontaktelement Figur 1 Med sin unika geometriska design och tillverkningsmetod, får kontaktelementet ett idealiskt förhållande mellan kontaktbryggorna och mellanrummet mellan dessa. Längden på bryggorna är 3 mm och mellanrummet är 2 mm vilket resulterar i en hög kontaktdensitet. Det ger följande fördelar: Figur 2 Figur 3 1. Högre strömkapacitet 2. Högre antal kontaktbryggor per kontaktelement som ett resultat av det korta mellanrummet mellan kontaktbryggorna 3. Högre toleranser vid kontaktering 4. Tack vare den flexibla fjäderväg som den 3 mm långa kontaktbryggan ger är anläggningskraften relativt låg i förhållande till den ström som varje individuellt kontaktelement klarar. Det ger ett lågt in och utmatningsmoment vilket är speciellt viktigt för högströmskontakter. Vidare är kontaktbryggorna vinklade vilket reducerar förslitningar och skador vid in och utmatning = längre livslängd.

5 Strömkapacitet (Märkström) Powersure kontakterna klarar upp till 800 A kontinuerligt Vid beräkning av maximal strömkapacitet måste man ta hänsyn till arean och typ av kabel som används. Diagrammet nedan visar typiska värden enligt IEE wiring Regulation BS7671 (Table 4E1A reference method 12, cable in free air) Värdena avser enledare, flerkardelig gummi isolerad kabel, temperatur område upp till 90 C. För kablar med lägre temperaturområde minskar strömkapaciteten.

6 Tekniska Data Powersure a Se tabell sida 4 b Skruvterminering (dubbla insex skruvar) är standard för kablar upp till 150 mm² CSA (500 A maximum) Krimp terminering är standard för kabelareor upp till 300 mm² CSA (800 A maximum) c I enlighet med EN när kontakterad, Powersure IP68. Ej kontakterade är både stift och hylsdon IP21X Tekniska Data No. of Contacts 1 a Maximum Continuous Current Rating Up to 800A Surge Current 75kA Short Circuit Rating Up to 35.5kA Cable Cross Sectional Area C.S.A 25mm 2 300mm 2 b Contact Termination Screw or Crimp Mating Method Bayonet Lock Operating Voltage 1000Vac Max Rated Voltage to Earth 2KVac/3KVdc Minimum Flashover 9.5KVdc or AC Peak Insulation Resistance >5M c Ingress Protection IP68 Protection against electric shock IP2X Flammability UL94 VO Mating cycles >500 Shell Material High Temperature Thermoplastic Contact Plating Silver

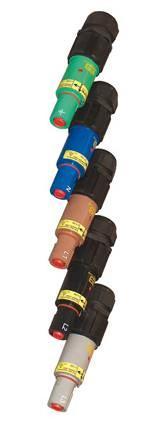

7 Kabeldon Hona 500 A & 800 A Kontaktdonet är försedd men en fjäderbelastad låspinne som låser i ett spår på det anslutande stiftdonet vilket förhindrar att kontaktdonet kan tas ut/lossas av misstag när den är spänningssatt. Donen är försedda med kabelförskruvning typ M40A eller M40S för kablar upp till 19 mm diameter alternativt M40B för kablar upp till 32 mm diameter. Kontaktdonen är färgkodade samt försedda med mekanisk nyckel som förhindrar förväxling av donen vid anslutning Finns för skruvanslutning för kabel areor upp till 150 mm² samt med krimp anslutning för kabel areor upp till 300 mm² Finns i 500 A eller 800 A utförande

8 Kabeldon Hane 500 A & 800 A Kontaktdonet är försedd men en fjäderbelastad låspinne som låser i ett spår på det anslutande Stiftdonet vilket förhindrar att kontaktdonet kan tas ut/lossas av misstag under last. Donen är försedda med kabelförskruvning typ M40A eller M40S för kablar upp till 19 mm diameter alternativt M40B för kablar upp till 32 mm diameter. Kontaktdonen är färgkodade samt försedda med mekanisk nyckel som förhindrar förväxling av donen vid anslutning Finns för skruvanslutning för kabel areor upp till 150 mm² samt med krimp anslutning för kabel areor upp till 300 mm² Finns i 500 A eller 800 A utförande

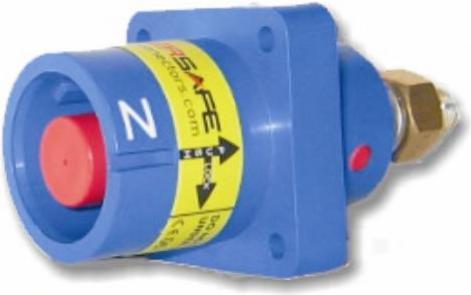

9 Högströmskontakter för panelmontage Hona Panelkontakt med beröringssäkra kontakter som förhindrar oavsiktlig beröring av strömförande kontaktelement. Panelkontakten är som standard försedd med M12 anslutning (bult & mutter) Monteringsplatta finns som tillbehör för snabb och säker montering i panel Panelkontakten finns även med krimp anslutning Panelkontakterna är färgkodade samt försedda med mekanisk nyckel som förhindrar förväxling av donen vid anslutning Stiftdonet passar med motsvarande kabelhylsdon Panelkontakterna finns i 500 A och 800 A utförande

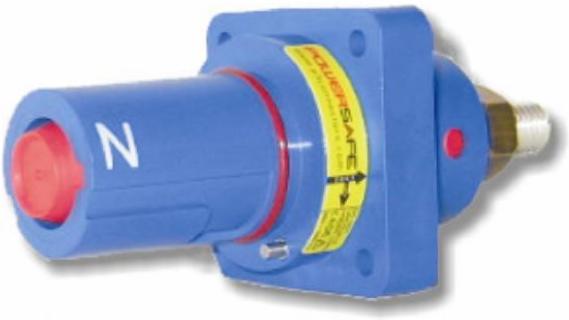

10 Högströmskontakter för panelmontage Hane Panelkontakt med beröringssäkra kontakter som förhindrar oavsiktlig beröring av strömförande kontaktelement. Panelkontakten är försedd med M12 anslutning (bult & mutter) Monteringsplatta finns som tillbehör för snabb och säker montering i panel Panelkontakten är försedd men en fjäderbelastad låspinne som låser i ett spår på det anslutande kontaktdonet vilket förhindrar att kontaktdonet kan tas ut av misstag under last. Panelkontakten finns även med krimp anslutning Panelkontakterna är färgkodade samt försedda med mekanisk nyckel som förhindrar förväxling av donen vid anslutning Panelkontakten Drain passar med Line source kontaktdonet Panelkontakterna finns i 500 A och 800 A utförande

11 Tillbehör Skyddspluggar Skyddsplugg för stiftdon Skyddspluggar skyddar kontakterna från att skadas av tex smuts eller väta. Skyddspluggarna finns i 2 varianter, en enklare i gummi samt en i termoplast som även ger mekaniskt skydd. Skyddspluggar av gummi Skyddspluggarna är tillverkade av gummi och skyddar kontaktdonen Skyddsplugg för hylsdon från smuts och väta Skyddspluggar av termoplast Tillverkade av kraftig och slagtålig termoplast. Pluggarna ger IP klassat skydd samt har integrerat låssystem som gör att pluggarna inte kan tas bort av misstag. Pluggarna har Skyddspluggar i termoplast samma färgkoder som kontaktdonen. Monteringskit för paneldon Monteringsplatta av stål (pulverlackerad) med integrerade gänginsatser, levereras tillsammans med nylonskruvar. (Andra typer av skruvar finns) Inget behov för brickor och Monteringsplatta muttrar utan bara att sätta in panelkontakten panelen och montera brickan med skruvarna, klart. Det gör att monteringen går mycket snabbt och enkelt. Monteringsplattan passar både hyls och stiftdonen.
